FullSharp · từ 1991

FS-QFX

Tải an toàn150 / 250 / 350 kg
Cốc hút2, 4 hoặc 6 cốc Φ250
NguồnKhí nén 0,6–0,8 MPa, không cần điện
Chức năngLật 0–90° + xoay 0–90° bằng khí nén
Điều khiểnBằng tay
Dùng vớiCần trục cột xoay, cần trục treo tường, ray dầm treo

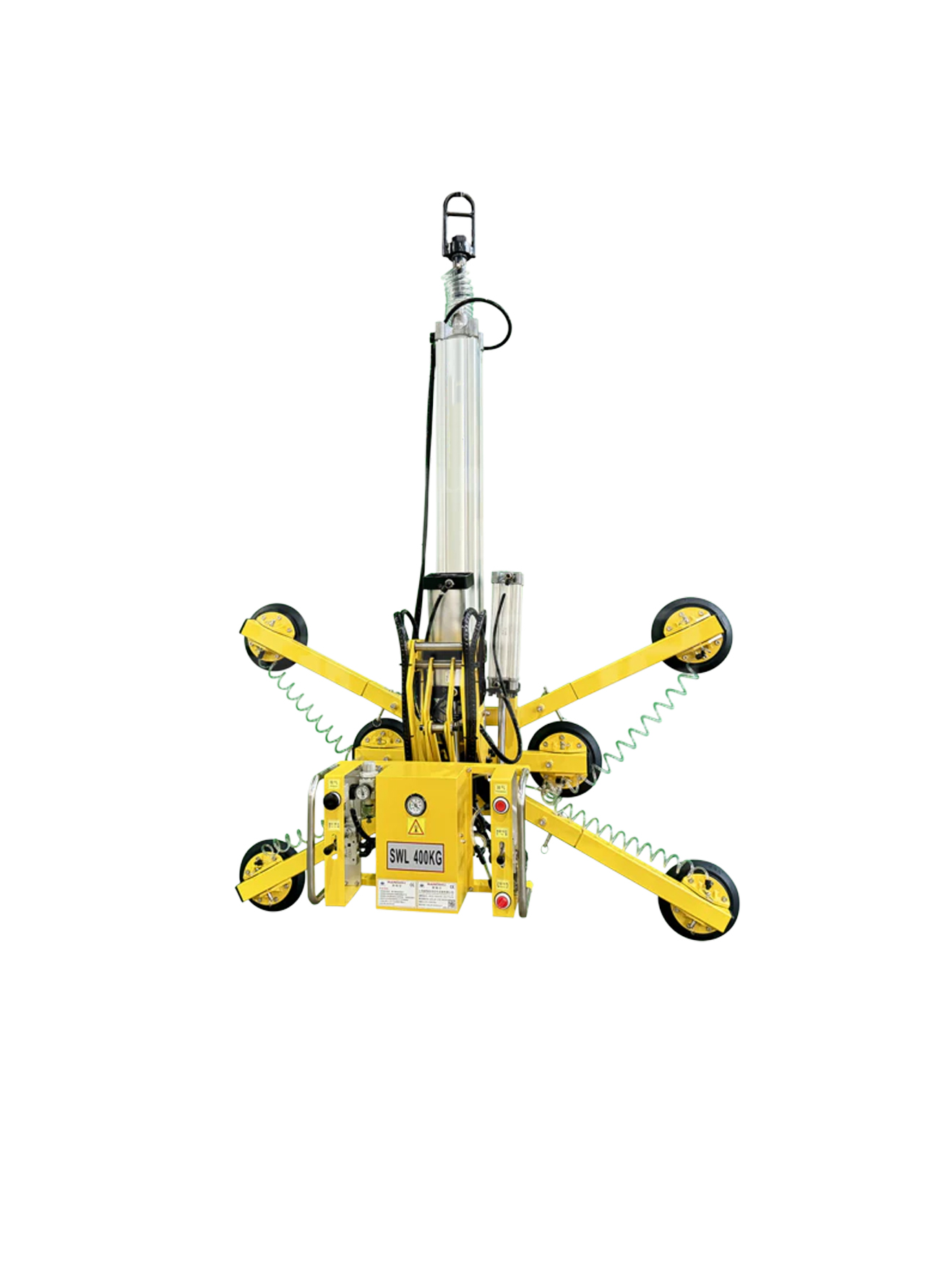

Mặt hút chân không khí nén FS-QFX: lật 90° và xoay 90° tấm kính

Dòng mặt hút lật (xoay) khí nén FS-QF. Tải trọng: 150 kg, 250 kg, 350 kg. Nguồn động lực: khí nén 0,6–0,8 MPa.

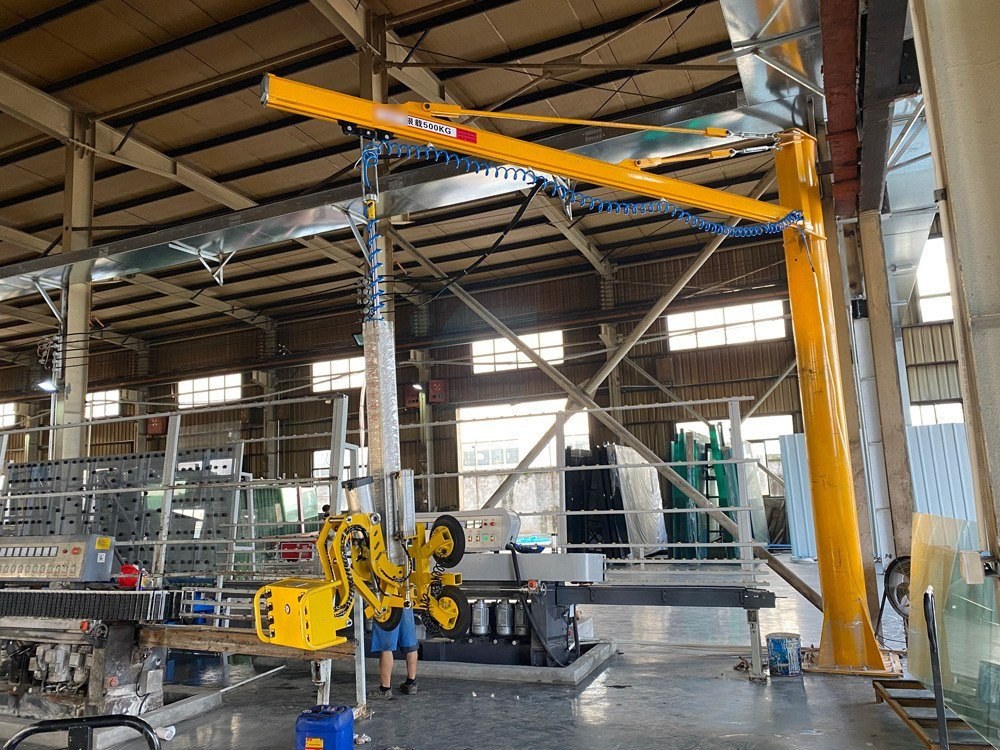

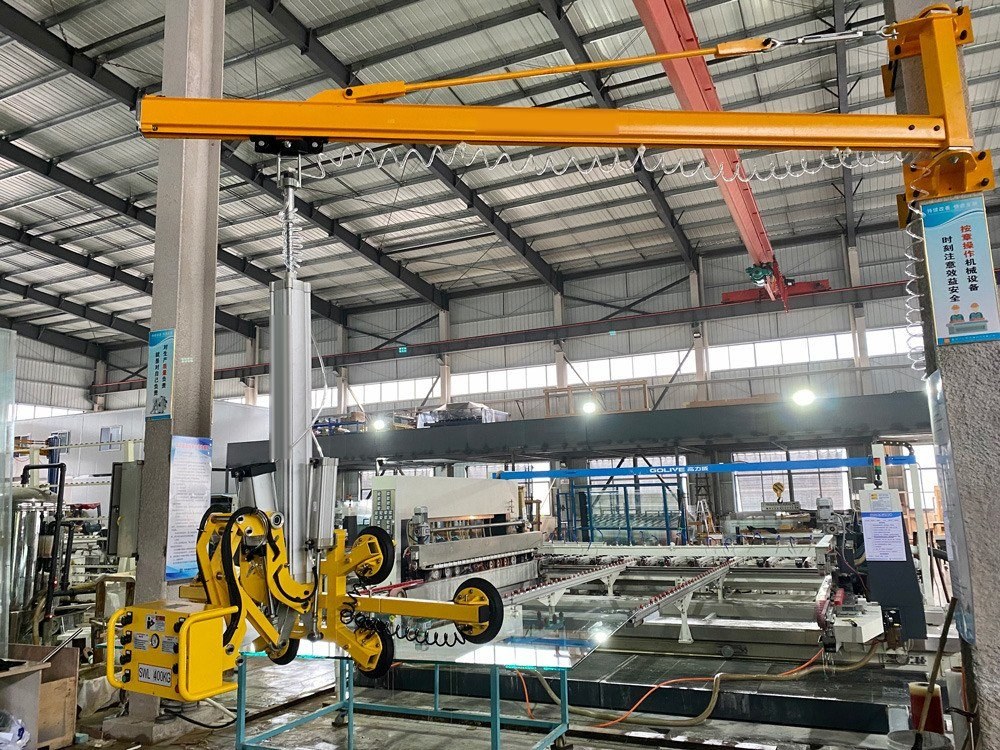

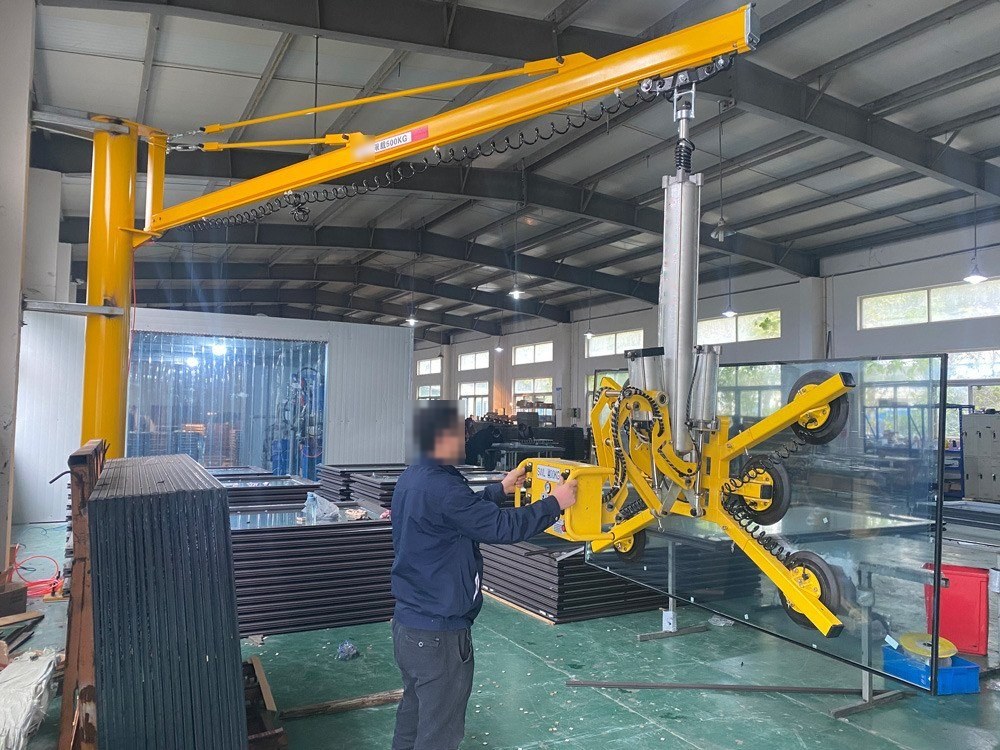

Thiết bị dùng cho các vị trí làm việc cố định trong gia công sâu kính, như cấp và dỡ kính ở dây chuyền sản xuất kính hộp, dây chuyền kính dán an toàn, máy mài cạnh kính, máy cắt tia nước và các công đoạn gia công kính khác. Tại vị trí cố định, thiết bị dùng kèm cần trục cột xoay, cần trục treo tường hoặc ray dầm treo, thao tác tiện và nhanh. Xi lanh khí nâng hạ tấm kính, lật kính 90° và xoay kính 90°.

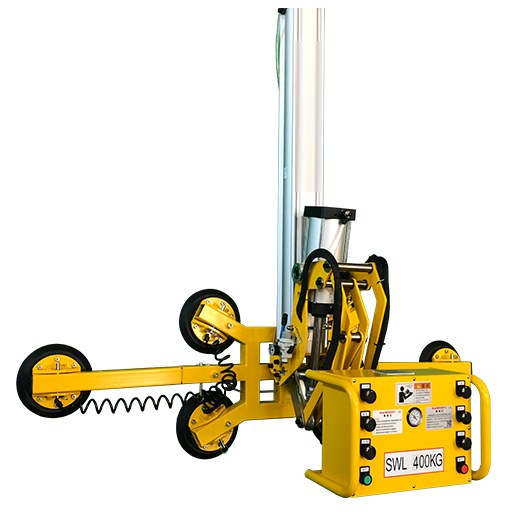

Mặt hút chân không khí nén FS-QFX lật xoay kính

Thông số kỹ thuật

Model	Tải an toàn	Kích thước (mm)	Đường kính cốc hút (mm)	Số cốc hút	Nguồn động lực	Điều khiển	Chức năng
FS-QFX150-2S	150 kg	760×250	Φ250	2 cốc	Khí nén (0,6–0,8 MPa)	Bằng tay	Lật khí nén 0–90° + xoay khí nén 0–90°
FS-QFX250-4S	250 kg	830×650; mở rộng: 1730×1100	Φ250	4 cốc	Khí nén (0,6–0,8 MPa)	Bằng tay	Lật khí nén 0–90° + xoay khí nén 0–90°
FS-QFX350-6S	350 kg	830×650; mở rộng: 1730×1100	Φ250	6 cốc	Khí nén (0,6–0,8 MPa)	Bằng tay	Lật khí nén 0–90° + xoay khí nén 0–90°

Ba model dùng chung cốc hút Φ250, nguồn khí nén 0,6–0,8 MPa, điều khiển bằng tay và cùng chức năng lật, xoay bằng khí nén.

Cấu tạo chính

Xi lanh khí chất lượng cao

Xi lanh của thương hiệu quốc tế, chất lượng cao / Lực ra ổn định / Bền

Cốc hút chân không

Cao su cốc hút Φ250 mm, vật liệu cao su nitrile / Gioăng kín ba vòng nhiều khoang / Giữ áp tốt, an toàn hơn

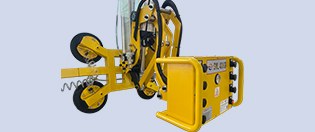

Khung thiết bị

Nhà máy làm theo yêu cầu / Thép hình kết cấu theo tiêu chuẩn quốc gia / Hàn, gia công, tạo hình và sơn nung bề mặt, bền

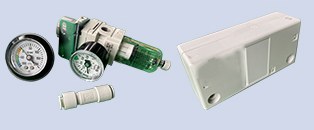

Linh kiện khác

Công tắc nguồn, bộ tạo chân không… của thương hiệu quốc tế / Đạt chứng nhận UL và các chứng nhận quốc tế khác / Ít hỏng, bền

Ảnh hiện trường

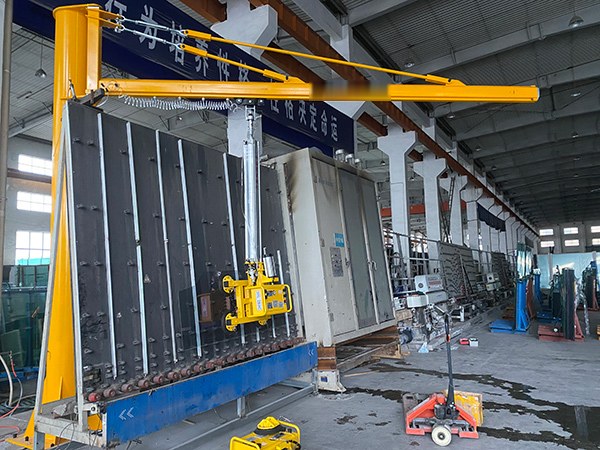

**Cấp kính lên dây chuyền kính hộp đứng**

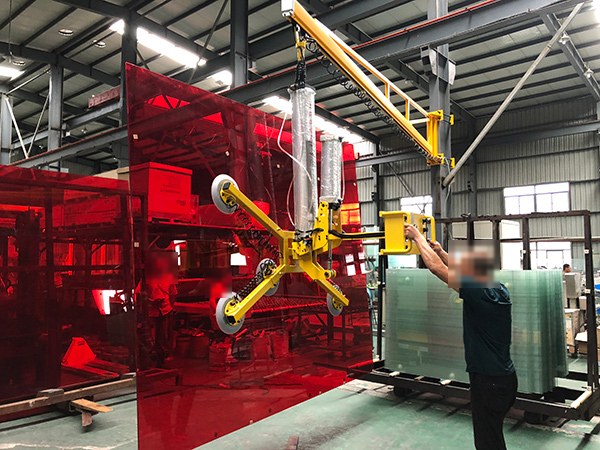

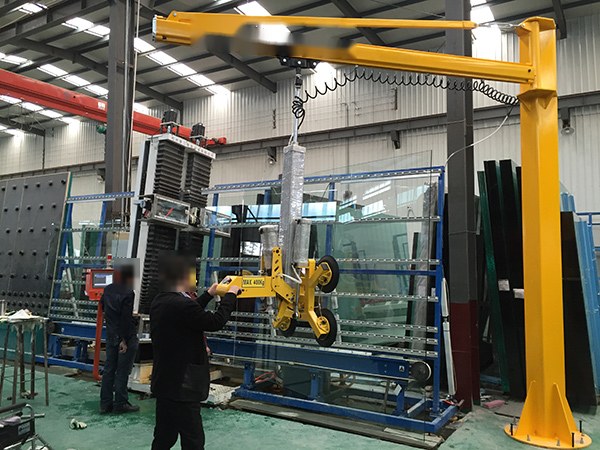

**Lấy kính trên giá đứng cạnh máy rửa kính**

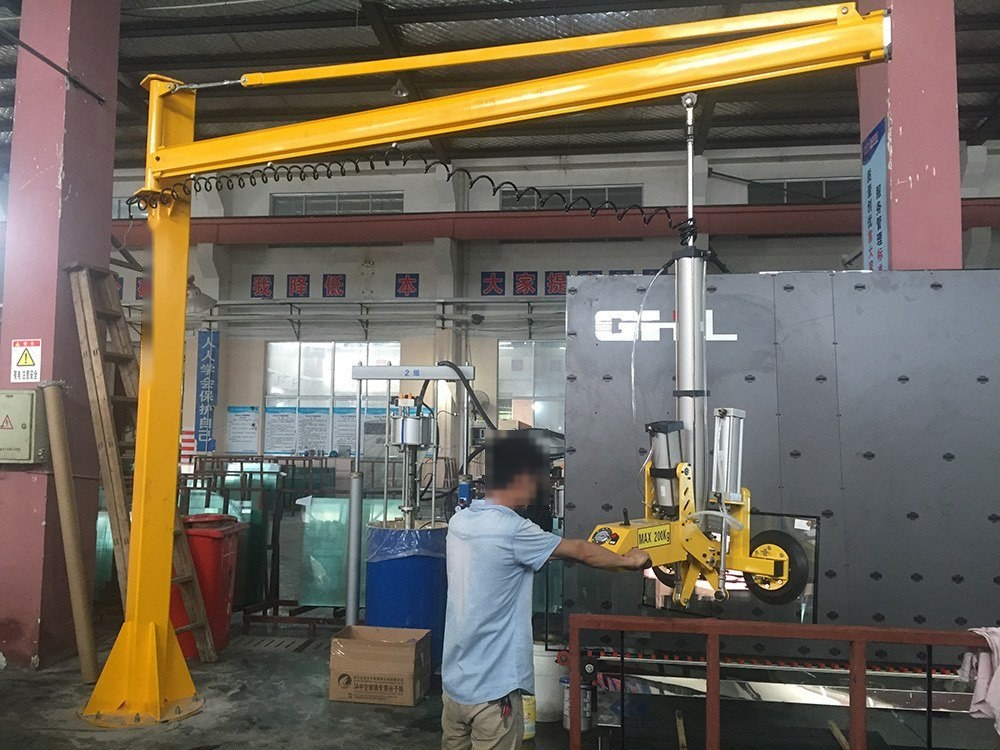

**Cấp và dỡ kính ở máy ép kính hộp đứng**

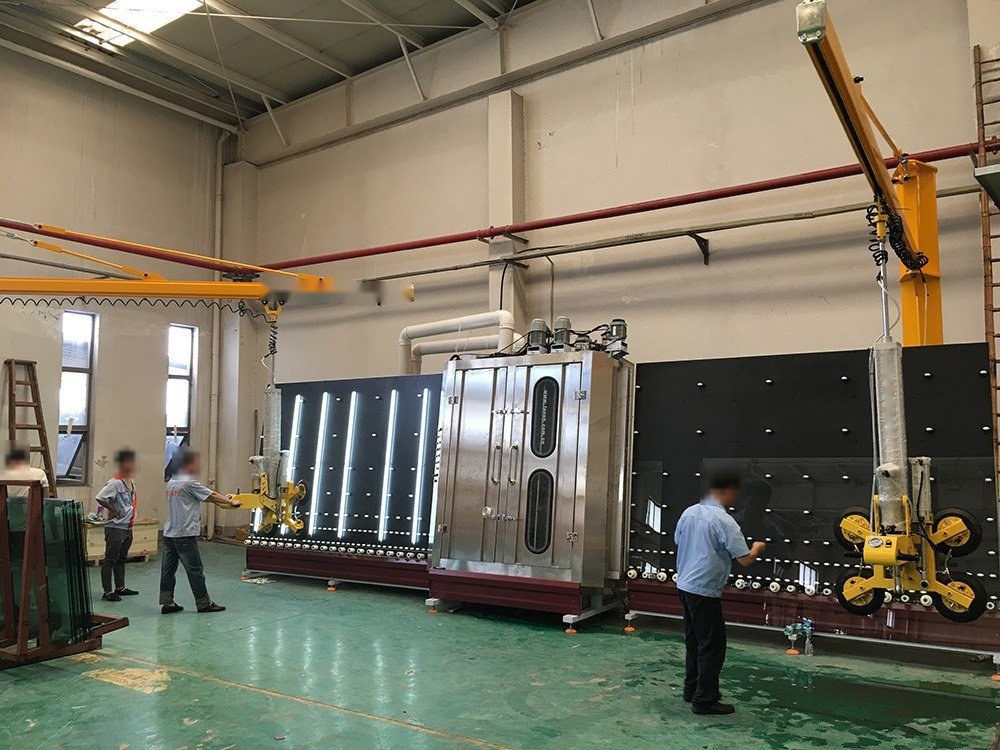

**Cấp và dỡ kính ở máy rửa đứng của dây chuyền kính hộp**

Ưu điểm

Hợp với vị trí làm việc cố định

Mặt hút chân không dòng FS-QFX rất hợp với các vị trí làm việc cố định trong gia công kính, gồm dây chuyền kính hộp, dây chuyền kính dán, mài cạnh kính, cắt tia nước và các công đoạn gia công kính khác. Thiết bị được thiết kế để làm việc liền mạch tại vị trí cố định, dùng nhanh và dễ với cần trục cột xoay đứng, cần trục treo tường hoặc cầu trục trên cao.

Lật 90°, xoay 90° không cần điện

Điểm nổi bật của dòng FS-QFX là dùng xi lanh khí để nâng kính, lật 90° và xoay 90° một cách dễ dàng mà không cần dùng điện.

Chất lượng, tin cậy, an toàn

Thiết bị được thiết kế theo tiêu chuẩn cao về chất lượng, độ tin cậy và an toàn, giúp việc nâng chuyển kính đơn giản hơn, tăng năng suất, giảm nguy cơ tai nạn hoặc làm hỏng kính. Kết cấu chắc chắn cùng công nghệ tiên tiến giúp thiết bị làm việc ổn định và bền lâu.
