Bộ khung kết cấu di động treo thanh ray, tời điện 500kg

Khách hàng có nhà xưởng rộng, nhiều khu vực gia công cách xa nhau và mỗi khu chỉ cần cẩu theo từng đợt. Lắp cầu trục cố định cho từng khu thì tốn kém, còn khoan đục nền để neo cột thì không được phép vì nền xưởng đã hoàn thiện. Yêu cầu đặt ra là một thiết bị nâng 500 kg dời được từ khu vực này sang khu vực khác mà không phải khoan đục nền nhà xưởng.

FullSharp thiết kế và lắp đặt bộ khung kết cấu thép bốn chân, phía trên treo thanh ray 500 kg và tời điện 500 kg. Toàn bộ khung đứng tự do trên nền nhờ đế rộng và trọng lượng bản thân, không cần bu lông neo. Khi cần chuyển sang khu vực khác, chỉ việc nâng cả khung bằng xe nâng và đặt xuống vị trí mới.

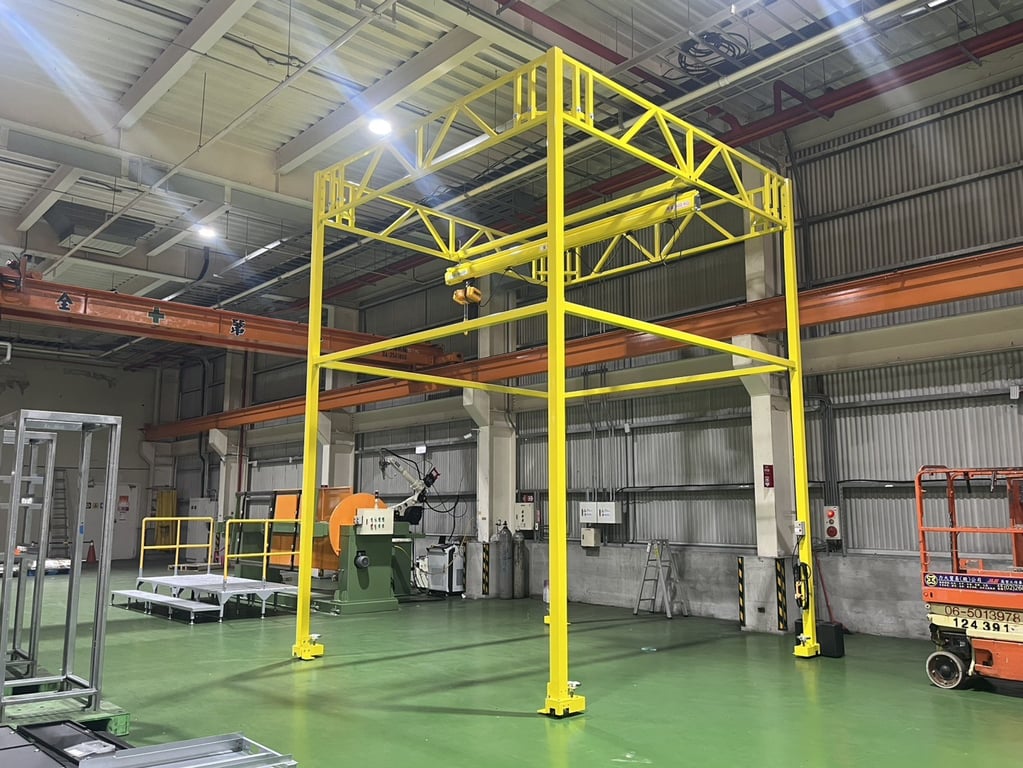

Bộ khung kết cấu di động treo thanh ray và tời điện 500kg lắp trong nhà xưởng

Bộ khung kết cấu di động sau khi lắp đặt: khung thép sơn vàng an toàn, thanh ray 500 kg chạy dọc phía trên, tời điện treo trên xe con trượt dọc ray.

Cấu tạo bộ khung

Khung thép bốn chân: cột và dầm thép hộp, giằng chéo dạng giàn ở phía trên và giằng ngang ở giữa để khung cứng vững khi tời kéo tải lệch tâm. Sơn màu vàng an toàn.
Thanh ray 500 kg: treo dưới dầm đỉnh, xe con chạy dọc ray nên có thể đưa tải đi hết chiều dài khung. Xem sản phẩm thanh ray thép 500kg.
Tời điện 500 kg: pa lăng xích điện treo trên xe con, nâng hạ bằng nút bấm, tốc độ ổn định, có phanh giữ tải. Xem dòng pa lăng điện KITO FullSharp đang cung cấp.
Chân đế không khoan nền: mỗi chân có tấm đế rộng đặt trực tiếp lên nền xưởng, có lỗ sẵn để bắt bu lông nếu sau này khách muốn cố định.
Tủ điện và nút dừng khẩn cấp gắn trên cột, dây điện đi theo cột và dầm, gọn và an toàn cho người đi lại bên dưới.

Thông số chính

Tải trọng nâng500 kg
Thanh rayThanh ray thép tải 500 kg, xe con trượt dọc ray
Thiết bị nângTời điện (pa lăng xích điện) 500 kg
Kết cấuKhung thép bốn chân, giằng giàn phía trên, sơn vàng an toàn
Lắp đặtĐặt tự do trên nền, không khoan đục sàn
Di dờiNâng cả khung bằng xe nâng, đặt sang khu vực mới
Kích thước khungThiết kế theo khổ máy và lối đi của từng nhà xưởng

Nhà xưởng nào nên dùng bộ khung di động

Xưởng rộng, nhiều khu vực

Một bộ khung dùng luân phiên cho nhiều khu gia công, lắp ráp, đóng gói thay vì đầu tư cầu trục riêng cho từng khu.

Nền không được khoan

Nền epoxy, nền có hệ thống ngầm, xưởng đi thuê hoặc phòng sạch: đặt khung lên là dùng được, dọn đi không để lại dấu vết.

Công việc theo đợt

Dây chuyền hay đổi bố trí, đơn hàng theo mùa: bộ khung đi theo công việc, không phải sửa lại kết cấu nhà xưởng mỗi lần thay đổi.

So với cầu trục cố định và cổng trục bánh xe

So với cầu trục cố định: không cần cột neo và dầm đỡ gắn vào nhà xưởng, chi phí thấp hơn nhiều, thời gian lắp chỉ trong một ngày và mang đi được khi chuyển xưởng.
So với cổng trục bánh xe: khung bốn chân đứng vững hơn khi cẩu tải lệch tâm, phủ được diện tích rộng hơn nhờ thanh ray chạy dọc, phù hợp tải 500 kg trở lên. Xem thêm các dự án cổng trục nếu cần loại đẩy tay di chuyển liên tục.
Có thể nâng cấp thành cầu trục hai dầm hoặc thêm cầu trục xoay treo ở cột khi nhu cầu tăng.

Tư vấn lắp đặt bộ khung kết cấu cho nhà xưởng của bạn

FullSharp khảo sát mặt bằng, đo khổ máy và lối đi, tính tải để chọn tiết diện thép và thanh ray, sau đó gia công tại nhà máy, lắp đặt và thử tải tại xưởng của khách. Xem thêm các dự án bộ khung kết cấu và dự án thanh ray 500kg đã hoàn thành, hoặc sản phẩm kết cấu tiêu chuẩn.
