FS-YFX

Tải an toàn1.500 kg – 10 tấn
Nguồn điệnẮc quy DC 24 V
Cốc hút16–26 cốc Φ300 hoặc 8–20 cốc 1000×640
Lật / xoayLật 0–90°, xoay 0–360° bằng thủy lực
Điều khiểnRemote không dây, xả khí trễ chống thao tác nhầm
KhungGhép nhiều đoạn, cụm cốc hút mô-đun

Mặt hút nâng kính lật xoay thủy lực FS-YFX

FS-YFX là dòng mặt hút chân không nâng kính lật và xoay bằng thủy lực. Tải an toàn từ 1,5 đến 10 tấn, nguồn ắc quy DC 24 V.

Thiết bị dùng để lắp đặt và bốc dỡ tấm kính lớn, nặng. Truyền động thủy lực cho phép lật kính 0–90° và xoay 360°. Cụm cốc hút dạng mô-đun, mỗi cụm có hệ chân không độc lập. Cốc hút điều khiển bằng remote không dây, có chức năng xả khí trễ để tránh thao tác nhầm. Khung ghép từ nhiều đoạn, dùng được cho kính nhiều kích thước.

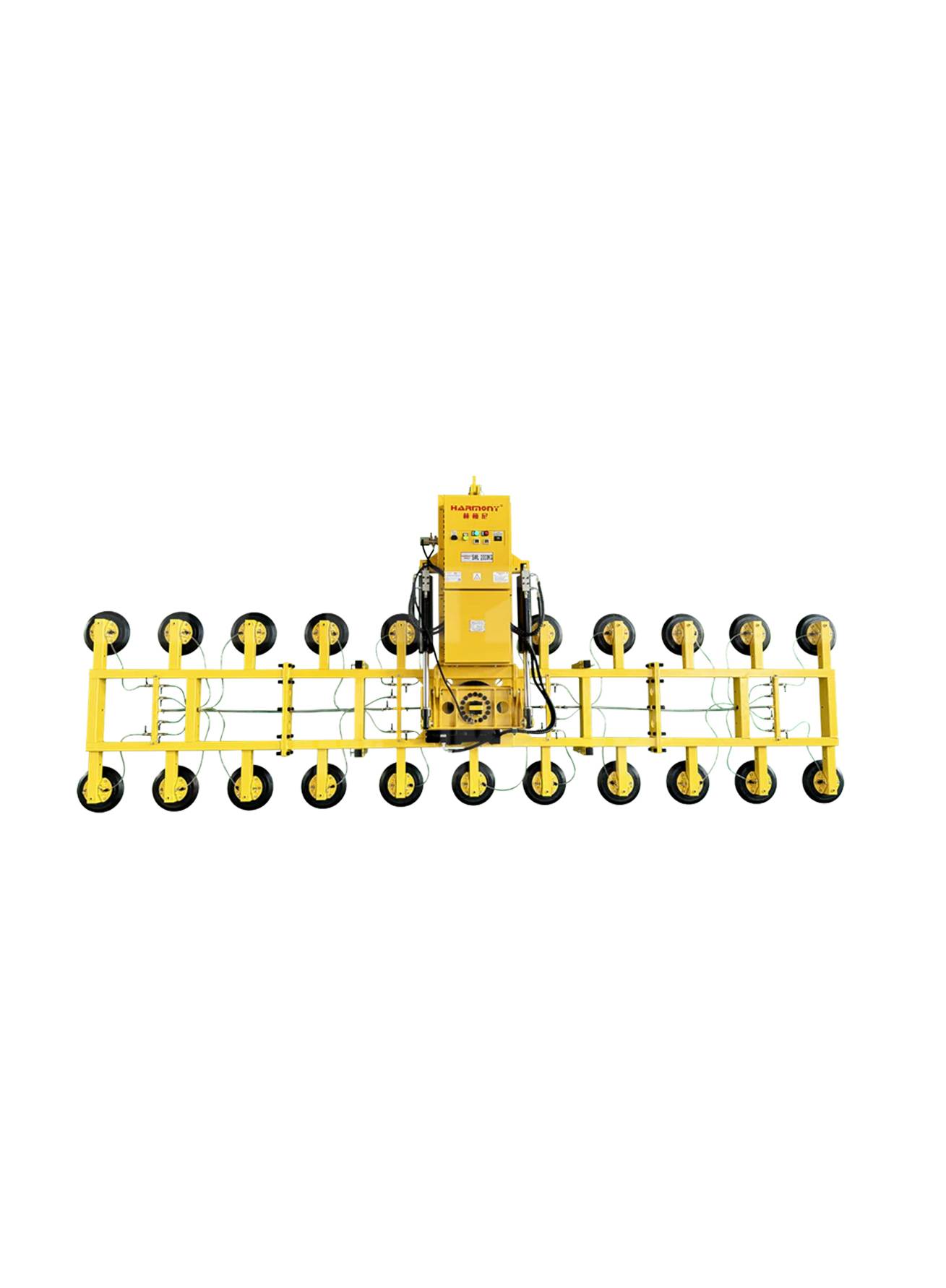

Mặt hút nâng kính lật xoay thủy lực FS-YFX với 4 cụm cốc hút mô-đun

Thông số kỹ thuật

Model	Tải an toàn	Kích thước (mm)	Đường kính cốc hút (mm)	Số cốc hút	Nguồn điện	Điều khiển	Chức năng
FS-YFX1500-16S	1.500 kg	(1375+2500+1375)×1340×580	Φ300	16 cốc	24 V	Remote không dây	Lật thủy lực 0–90° + xoay thủy lực 0–360°
FS-YFX2000-22S	2.000 kg	(1375+2500+1375)×1340×580	Φ300	22 cốc	24 V	Remote không dây	Lật thủy lực 0–90° + xoay thủy lực 0–360°
FS-YFX2500-26S	2.500 kg	(1375+2500+1375)×1340×580	Φ300	26 cốc	24 V	Remote không dây	Lật thủy lực 0–90° + xoay thủy lực 0–360°
FS-YFX3000-8S	3.000 kg	(1250+2500+1250)×1800	1000×640	8 cốc	24 V	Remote không dây	Lật thủy lực 0–90° + xoay thủy lực 0–360°
FS-YFX5T-12S	5 tấn	(2000+4300+2000)×1900	1000×640	12 cốc	24 V	Remote không dây	Lật thủy lực 0–90° + xoay thủy lực 0–360°
FS-YFX10T-20S	10 tấn	(3000+6000+3000)×1900	1000×640	20 cốc	24 V	Remote không dây	Lật thủy lực 0–90° + xoay thủy lực 0–360°

Cả sáu model dùng nguồn 24 V, remote không dây, lật và xoay bằng thủy lực. Ba model FS-YFX3000-8S, FS-YFX5T-12S, FS-YFX10T-20S dùng cốc hút cỡ 1000×640 mm; kích thước của ba model này chỉ ghi dài × rộng.

Cấu tạo chính

Bơm chân không

Tốn ít điện / Độ chân không cao, lực hút mạnh / Thương hiệu nổi tiếng, chạy liên tục được 24 giờ, làm việc ổn định hơn

Cụm cốc hút mô-đun

Mô-đun độc lập gồm 6 cốc hút Φ300 mm / Hệ chân không hoàn toàn độc lập: bơm chân không, mạch điều khiển, ắc quy… / An toàn hơn, hiệu quả hơn

Khung thiết bị

Nhà máy làm theo yêu cầu / Thép hình kết cấu theo tiêu chuẩn quốc gia / Hàn, gia công, tạo hình, sơn nung bề mặt, bền

Linh kiện khác

Công tắc nguồn, ắc quy… của thương hiệu quốc tế / Đạt chứng nhận UL và các chứng nhận quốc tế khác / Ít hỏng, bền

Sơ đồ bộ phận

Số trên sơ đồ ứng với tên bộ phận bên dưới. Các mục 13-1 đến 13-6 nằm trên hộp điều khiển hệ chân không (số 13).

Vòng treo
Thân hệ chân không
Xi lanh thủy lực lật
Dầm chính
Thanh ngang
Cốc hút chân không
Động cơ thủy lực xoay
Ống hút chân không
Bộ chia đường hút
Van bi đóng mở
Hộp điều khiển hệ thủy lực
Van điện từ chân không
Hộp điều khiển hệ chân không, gồm: 13-1 cổng sạc; 13-2 công tắc nguồn; 13-3 đèn báo chân không; 13-4 đèn cảnh báo; 13-5 chỉ báo nguồn; 13-6 cảm biến áp suất chân không

Ảnh hiện trường

**Di chuyển kính trong xưởng gia công kính**

**Đưa tấm kính vào giá, người đứng dắt hướng**

Ứng dụng thực tế

**Lật, xoay thủy lực kính mặt dựng**FS-YFX2000-20S (2000KG)

**Lật, xoay thủy lực kính mặt dựng khổ lớn**FS-YFX5000-8S (5000KG)

Ưu điểm

Lật 0–90°, xoay 0–360° bằng thủy lực

Dòng FS-YFX trang bị hệ truyền động thủy lực, lật tấm kính 0–90° và xoay 0–360° dễ dàng. Nhờ đó định vị và lắp đặt chính xác, người vận hành đỡ tốn thời gian và sức lực.

Cụm cốc hút mô-đun, chân không độc lập

Cụm cốc hút dạng mô-đun là điểm nổi bật của dòng FS-YFX. Mỗi cụm dùng hệ chân không độc lập, cho lực hút mạnh và tin cậy khi gia công và lắp đặt kính an toàn. Remote không dây giúp người vận hành điều khiển cốc hút dễ dàng; chức năng xả khí trễ chống nhả kính ngoài ý muốn, giữ an toàn tối đa khi làm việc.

Khung ghép nhiều đoạn

Thiết kế linh hoạt, khung ghép được nhiều đoạn, dùng cho tấm kính nhiều kích thước khác nhau.
