FullSharp · từ 1991

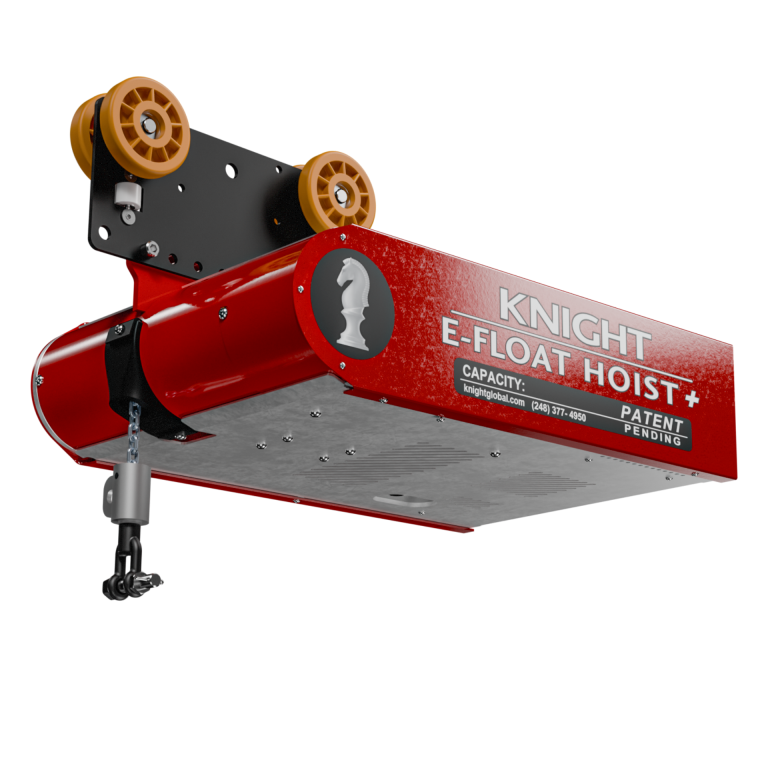

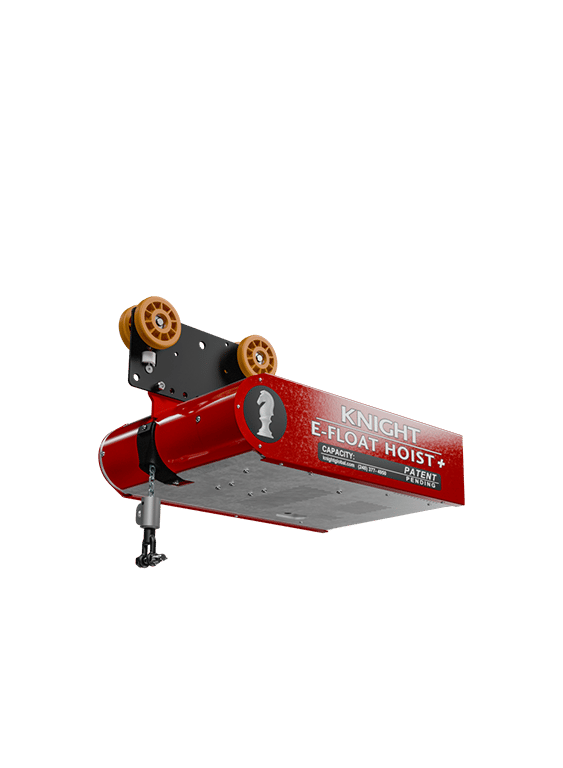

Pa lăng servo E-Float Hoist®

Name: Pa lăng servo E-Float Hoist®
Brand: FullSharp

Tải PDF thông số

Tổng quan

E-Float Hoist® là pa lăng servo hiệu năng cao của Knight, có chế độ thả nổi (Float) mà không cần cảm biến lực gắn thẳng hàng. Thân pa lăng rất thấp, hợp với nơi hạn chế chiều cao.

E-Float Hoist® của Knight là pa lăng servo hiệu năng cao, dùng cho nâng hạ vật liệu linh hoạt và hiệu quả. Pa lăng có chế độ thả nổi (Float) trực quan của Knight mà không cần cảm biến lực (load cell) gắn thẳng hàng. Thân pa lăng rất thấp, giảm tổng chiều cao lắp chồng, phù hợp cho nơi hạn chế không gian. Tải nâng tối đa đến 300 lbs.

Pa lăng dùng hộp số kín, bền và chạy êm. Kết cấu dạng mô-đun giúp tiếp cận nhanh, dễ dàng khi cần kiểm tra hoặc bảo trì.

E-Float Hoist có nhiều cấu hình: nâng bằng xích mắt hoặc cáp thép, điều khiển nâng ở chế độ Float hoặc bằng một trong nhiều loại tay cầm/hộp bấm. Ngoài ra có thể đặt bản E-Float Hoist+, bổ sung các tính năng như tích hợp đồ gá tùy biến, lập trình theo yêu cầu và khả năng I/O.

E-Float Hoist được thiết kế chú trọng cả hiệu năng lẫn trải nghiệm người dùng. Hệ thống chẩn đoán và giám sát lỗi nâng cao giúp vận hành tin cậy, dễ xử lý sự cố, phù hợp cho các ứng dụng công nghiệp khắt khe.

Mã model E-Float Hoist®:

KSBA150-80-S-2401-002, KSBA150-80-P-2401-002, KSBC150-80-S-2401-002, KSBC150-80-P-2401-002, KSBC300-80-S-2401-002, KSBC300-80-P-2401-002

Thông tin chung

E-Float Hoist® gồm:

Cơ khí

Thân thấp – giảm tổng chiều cao lắp chồng.
Có loại dùng cáp hoặc xích.
- Loại cáp tiêu chuẩn: kèm móc có quai và chốt khóa miệng móc (BPA2020).
- Loại xích tiêu chuẩn: kèm ma ní xích an toàn (BPA2410).
Phanh giữ.
Hành trình xích / cáp – tiêu chuẩn 80 in.
Hộp số kín.
Đạt và vượt tiêu chuẩn ngành.
Cấp H5 (chu kỳ làm việc liên tục).
Thiết kế mô-đun, bảo trì nhanh (kể cả thay cáp / xích).
Đạt chuẩn CE và UL.
Tốc độ – đến 241 fpm. [73.5 mpm] hay 50 ips. [1.27 m/s].
Tải nâng tối đa – đến 300 lbs. [136 kg.]

Phần mềm

Chế độ tự cân bằng (Auto-Balance) đến 300 lbs.
STO – Ngắt mô-men an toàn (Safe Torque Off).
Giao diện người dùng (UI) cải tiến.
Kết nối Ethernet.
Cổng giao tiếp lập trình / chẩn đoán.
Vùng giảm tốc.
Hạn chế va đập.
Giảm chấn chủ động.
Chế độ thả nổi (Float) riêng của Knight.
Ngưỡng quá tải lập trình được.
Chẩn đoán và giám sát lỗi nâng cao.

Điện

Cảm biến tải.
Điện áp làm việc 240 V.
Đèn LED báo trạng thái: nút bấm có đèn xanh lá và xanh dương.
Đèn LED báo lỗi: nút chạy / dừng có đèn.
Hộp bấm tiêu chuẩn:
- Hộp bấm kiểu công tắc bập bênh (rocker).
- Hộp bấm hai tốc độ.
Cáp điện tiêu chuẩn: cáp điện thẳng (KCA1041-10).

Tính năng tùy chọn

Hộp bấm điều khiển không dây.
Tay cầm gắn đồ gá.
Tay cầm thẳng (inline).
Móc xích balancer (BPA2113).
Lập trình theo yêu cầu riêng của người dùng cuối.**
Có sẵn nguồn 24 VDC, 2 A theo chuẩn công nghiệp cho đồ gá tùy biến:**
- Kẹp, núm hút chân không, công tắc, đèn báo tiệm cận...
Khả năng I/O:**
- (4) đầu vào analog / (4) đầu ra analog.
- (24) đầu vào hoặc đầu ra kiểu sourcing, cấu hình được.
- (8) đầu vào / đầu ra chuyên dụng.
- I/O mở rộng: qua Ethernet, không giới hạn.

**Tính năng chỉ có trên E-FLOAT HOIST+®

*LƯU Ý – KHÔNG kèm con lăn tải, xem phụ kiện bên dưới*

Thông số E-Float Hoist®

E-FLOAT HOIST

	Mã model*	Tải tối đa lbs. [kg]	Tốc độ tối đa fpm. [mpm]
CÁP	KSBA150-80-S-2401-002	150 lbs. [68 kg]	241 fpm. [73.5 mpm]
KSBA150-80-P-2401-002	150 lbs. [68 kg]	241 fpm. [73.5 mpm]
XÍCH	KSBC150-80-S-2401-002	150 lbs. [68 kg]	241 fpm. [73.5 mpm]
KSBC150-80-P-2401-002	150 lbs. [68 kg]	241 fpm. [73.5 mpm]
KSBC300-80-S-2401-002	300 lbs. [136 kg]	241 fpm. [73.5 mpm]
KSBC300-80-P-2401-002	300 lbs. [136 kg]	241 fpm. [73.5 mpm]

*Mã có đuôi (-P) là bản E-FLOAT HOIST+® có khả năng I/O.

Phụ kiện

Bộ điều khiển 5

Tay cầm treo điều khiển analog cho E-Float Hoist® KCA1213

KCA1213Tay cầm treo điều khiển analog cho E-Float Hoist®

Khối lượng: 2.5 lbs [1.13kg]

Xem chi tiết

Tay cầm điều khiển analog KCA1213 cho E-Float Hoist® có công tắc bập bênh LÊN/XUỐNG để điều khiển chuyển động và tốc độ pa lăng. Người dùng dễ dàng điều khiển chuyển động bằng công tắc bập bênh có tốc độ thay đổi, lập trình được. Cổng Ethernet trên tay cầm cho phép dùng phần mềm Knight Servo Studio. Qua phần mềm có thể cài nhiều thông số người dùng như chiều cao, vùng giảm tốc và tốc độ pa lăng (các model E-Float Hoist® "+"). KCA1213 là một trong các loại tay cầm cho E-Float Hoist®. Ngoài ra còn có loại cần gạt 2 nút, mã KCA1214.

Tay cầm điều khiển analog tiêu chuẩn cho E-Float Hoist™.
Công tắc bập bênh LÊN/XUỐNG.
Nút Run/Stop
Nút bấm có đèn xanh dương/xanh lá
Vỏ in 3D, trọng lượng nhẹ
Cổng Ethernet để cài đặt thông số dễ dàng

Tay cầm treo điều khiển analog cho E-Float Hoist® KCA1214

KCA1214Tay cầm treo điều khiển analog cho E-Float Hoist®

Khối lượng: 2.9 lbs [1.3kg]

Xem chi tiết

Tay cầm điều khiển analog kiểu cần gạt 2 nút KCA1214 là một trong các loại tay cầm cho E-Float Hoist® của Knight. Tay cầm có cần gạt ngón cái LÊN/XUỐNG để điều khiển chuyển động và tốc độ pa lăng. Người dùng dễ dàng điều khiển chuyển động bằng cần gạt có tốc độ thay đổi, lập trình được. Cổng Ethernet trên tay cầm cho phép dùng phần mềm Knight Servo Studio. Qua phần mềm có thể cài nhiều thông số người dùng như chiều cao, vùng giảm tốc và tốc độ pa lăng. KCA1214 còn có loại công tắc bập bênh, mã KCA1213.

Tay cầm điều khiển analog tiêu chuẩn cho E-Float Hoist™.
Công tắc bập bênh LÊN/XUỐNG.
Nút Run/Stop có đèn
Nút bấm có đèn xanh dương/xanh lá
Vỏ in 3D, trọng lượng nhẹ
Cổng Ethernet để cài đặt thông số dễ dàng

Tay cầm điều khiển thẳng có cò bấm KLCA1080

KLCA1080Tay cầm điều khiển thẳng có cò bấm

Khối lượng: 15 lbs. [6.81kg]

Xem chi tiết

KLCA1080 có thiết kế mới nhất, gồm cảm biến lực (load cell) được cấp bằng sáng chế tích hợp bộ khuếch đại chống nhiễu, các đầu nối cho giao diện người vận hành và ngàm chữ U (clevis) cải tiến có chốt xuyên, không cần dùng ty ren để nối thiết bị bên dưới tay nắm. KLCA1080 là tay cầm cảm biến tải lập trình được, lắp thẳng hàng với xích của hệ thống. Tay cầm thẳng cho thao tác tự nhiên, dễ điều khiển.

Cò bấm kích hoạt của KLCA1080 ngăn hệ thống chuyển động ngoài ý muốn: người vận hành phải bóp cò thì hệ thống mới nâng hoặc hạ. KLCA1080 nhỏ và nhẹ hơn nên thao tác đỡ mỏi hơn. Cò bấm rất nhạy, chỉ cần lực bấm rất nhỏ. Phần mềm servo mới cho cò bấm giúp tay cầm đổi chiều nhanh hơn và cần ít lực hơn khi nâng, hạ.

Tay cầm điều khiển thẳng có cò bấm KLCA1080 phản hồi nhanh hơn, đáp ứng nhịp sản xuất cao mà không tốn sức.

Đầu nối trên (top hat) của tay cầm KLCA1080 nối với xích servo 4mm KDSA1010 hoặc 5mm KDSA1011.

Mô-đun giám sát tải (LMM).
Giao diện điều khiển cho người vận hành (OCI).
Cảm biến lực tay cầm 500 lb.
(1) ổ cắm đực I/O 19 chân.
Ổ cắm cái M12 2 chân cho I/O hoặc nguồn I/O
(1) ổ cắm Ethernet cái M12 4 chân mã D.
Nút bấm xanh dương/xanh lá có đèn.
Nút Run-Stop màu đỏ có đèn.
Cáp điện bán riêng.
Ma ní (shackle) bán riêng.

Khớp xoay Knight điện - khí nén (cho pa lăng Speed Hoist) KSAA1068 / KSAA1069

KSAA1068 / KSAA1069Khớp xoay Knight điện - khí nén (cho pa lăng Speed Hoist)

Tải tối đa: 400 lbs. [181.4kg]
Khối lượng: 29.3 lbs. [13.29kg]

Xem chi tiết

Khớp xoay (Rotary Union) của Knight (đang chờ cấp bằng sáng chế) được thiết kế cho thiết bị tự động hóa công nghiệp. Chức năng chính là giữ cho ống hơi, cáp điện và xích SDS không bị xoắn hay rối khi vận hành, nhờ đó giảm đáng kể thời gian dừng máy và nguy cơ hỏng thiết bị. Khớp xoay điện - khí nén KSAA1068 và KSAA1069 của Knight dùng cho pa lăng Speed Hoist tải nâng 200 lbs. hoặc 400 lbs. Có ổ đỡ xích 4mm cho xích S.D.S. và kèm ma ní (shackle) KSAA1004. Dùng kết hợp với hộp điều khiển treo biến tốc KCA1110 hoặc KCA1119. Khớp xoay KSAA1068 có tối đa (7) đường khí nén (cổng 1/8″ NPT) để thực hiện nhiều lệnh chức năng (ví dụ: chung, kẹp, nhả kẹp, xoay, nghiêng, khởi động...). KSAA1069 có (1) đường khí nén. Cả hai đều có đầu nối Amphenol 12 chân đực/cái, điện áp làm việc 24VDC, dòng tới 2 A.

Giữ cho ống hơi, cáp điện và xích SDS không bị xoắn hay rối, giảm đáng kể thời gian dừng máy và hư hỏng thiết bị.
Dùng với hộp điều khiển treo biến tốc KSAA1110 hoặc KSAA1119.
Điện áp làm việc: 24VDC, dòng tới 2 A.
Vỏ kín bảo vệ dây điện, vành trượt (slip ring) và cụm xoay.
Tải nâng tới 400 lbs. [181.4kg]
(1) ổ cắm đực M23 12 chân
(1) ổ cắm cái M23 12 chân
Kèm ma ní (shackle) KSAA1004.
KSAA1068:
Tối đa (7) đường khí nén (cổng 1/8″ NPT) để thực hiện nhiều lệnh chức năng.
KSAA1069:
(1) đường khí nén (cổng 1/8″ NPT) để thực hiện các lệnh chức năng.

Bản vẽ CAD

Khớp xoay Knight loại điện (cho pa lăng Speed Hoist) KSAA1078

KSAA1078Khớp xoay Knight loại điện (cho pa lăng Speed Hoist)

Tải tối đa: 400 lbs. [181kg]
Khối lượng: 27.6 lbs. [12.52kg]

Xem chi tiết

Khớp xoay (Rotary Union) của Knight (đang chờ cấp bằng sáng chế) được thiết kế cho thiết bị tự động hóa công nghiệp. Chức năng chính là giữ cho ống hơi, cáp điện và xích SDS không bị xoắn hay rối khi vận hành, nhờ đó giảm đáng kể thời gian dừng máy và nguy cơ hỏng thiết bị. Khớp xoay KSAA1078 của Knight dùng cho pa lăng Speed Hoist tải nâng 200 lbs. - 400 lbs. Có ổ đỡ xích 4mm cho xích S.D.S. và kèm ma ní (shackle) KSAA1004. Dùng kết hợp với hộp điều khiển treo biến tốc KCA1110 hoặc KCA1119. Khớp xoay điện có đầu nối Amphenol 12 chân đực/cái, điện áp làm việc 24VDC, dòng tới 2 A.

Giữ cho ống hơi, cáp điện và xích SDS không bị xoắn hay rối, giảm đáng kể thời gian dừng máy và hư hỏng thiết bị.
Dùng với hộp điều khiển treo biến tốc KSAA1110 hoặc KSAA1119.
Điện áp làm việc: 24VDC, dòng tới 2 A.
Vỏ kín bảo vệ dây điện, vành trượt (slip ring) và cụm xoay.
Tải nâng tới 400 lbs. [181kg]
(1) ổ cắm đực M23 12 chân
(1) ổ cắm cái M23 12 chân
Kèm ma ní (shackle) KSAA1004.

Bản vẽ CAD

Phụ kiện chung 5

BPA2113Móc xích balancer khí nén

Khối lượng: 2.4 lbs. [1.08kg]

Xem chi tiết

Móc xích balancer khí nén BPA2113 của Knight Global nối air balancer với đồ gá và đồ gá cuối (end effector) nhanh và chắc chắn. Móc là loại Crosby/Bullard® Golden Gate cỡ 2 Pin-Lok, tải 1 tấn, có chốt tự đóng và xoay được 360°.

Hướng dẫn lắp móc này vào xích của Knight: xem video tại đây.

Móc Crosby® Bullard (thép carbon) có chốt an toàn tự đóng.
Kết nối nhanh và chắc chắn.
Xoay 360 độ.

Bản vẽ CAD

BPA2410Ma ní xích an toàn

Khối lượng: 2.7 lbs. [1.23kg]

Xem chi tiết

Ma ní xích an toàn BPA2410 của Knight Global nối air balancer với đồ gá và đồ gá cuối (end effector) nhanh và chắc chắn. Ma ní của Knight có đầu chạc cái để nối trực tiếp. Ma ní xích an toàn BPA2410 lắp vào xích của balancer khí nén Knight và có điểm nối xích an toàn chống rơi.

Xoay 360 độ.
Kết cấu thép.
Có điểm nối xích an toàn.
Kết nối nhanh và chắc chắn.

Bản vẽ CAD

BPA2020Móc có quai và chốt khóa

Tải tối đa: 2, 000 lbs [907kg]
Khối lượng: 0.8 lbs. [0.36kg]

Xem chi tiết

Móc có quai và chốt khóa BPA2020** của Knight Global do Golden Gates® sản xuất, chốt bằng hợp kim đồng thau. Móc thường dùng với balancer cáp KBA của Knight. BPA2020 được thiết kế chú trọng chất lượng, dễ thao tác và tin cậy. Cơ cấu khóa loại bền, chống ăn mòn luôn giữ khóa cho đến khi người vận hành mở ra, nhưng vẫn đóng dễ dàng bằng một tay. Loại chốt này tiết kiệm chi phí, giảm thời gian dừng máy và thay thế được chốt cài thông thường.

**trước đây là EBA1083

Chốt an toàn Lif-Lok®.
Phù hợp cho xoay không thường xuyên, không liên tục khi có tải.
Thường dùng với balancer cáp KBA của Knight.
Miệng móc mở giữ tải thẳng hàng với xích.
Miệng móc mở giúp móc và tháo tải dễ dàng.
Khi dùng trong môi trường ăn mòn, cần kiểm tra thân móc và đai ốc theo ASME B30.10-1.10.4(b)(5)(c)2009.

Bản vẽ CAD

KSAA1003Thước đo độ mòn xích chính xác

Khối lượng: 0.87 lbs [0.39kg]

Xem chi tiết

Thước đo độ mòn xích chính xác KSAA1003 dùng để đo độ mòn xích mạ kẽm 4mm/5mm của pa lăng servo và air balancer (pa lăng cân bằng khí nén) Knight.

Xem video hướng dẫn tại đây hoặc trên kênh YouTube của Knight.

Kết cấu thép
Đo độ mòn xích mạ kẽm 4mm & 5mm của Knight.

Bản vẽ CAD

KSAA1011Phanh ray cho pa lăng servo

Khối lượng: 6.0 lbs. [2.72kg]

Xem chi tiết

Thiết kế lắp bằng bu lông, gắn vào con lăn tải của pa lăng servo. Phanh ray KSAA1011 thường dùng khi người vận hành cần khóa pa lăng servo không cho di chuyển trên ray dầm cầu hoặc ray chạy. Tính năng khóa giúp xếp và dỡ chi tiết chính xác. Phanh đỗ KSAA1011 cũng có thể dùng làm phanh hãm trượt (drag brake), khi đó cần bộ điều áp để cấp khí cho xi lanh. Phanh ray của pa lăng servo có thể lắp quay về phía trước hoặc phía sau pa lăng, tùy yêu cầu phanh của từng ứng dụng.

(Mã cũ EBA1330)

Dùng cho các model: KSH250S, KSH350S, KSH500S, KSH750S, KSH1000S và pa lăng Speed Hoist.
Gắn vào con lăn tải của pa lăng servo Knight.
Hệ phanh khí nén giữa pa lăng servo và thanh ray.
Hành trình: 0.75 in. [19.1mm].
Đường kính xi lanh khí nén: 2.00 in. [50.8mm].
Phanh đỗ cũng là phanh hãm trượt khi lắp bộ điều áp.
Má phanh thay thế được.
Lắp ở phía trước hoặc phía sau pa lăng servo.

Bản vẽ CAD

Con lăn tải 3

KSAA1050Con lăn tải cho pa lăng servo

Tải tối đa: 2, 500 lbs. [1, 134kg]
Khối lượng: 9.5 lbs. [4.31kg]

Xem chi tiết

Con lăn tải KSAA1050 truyền tải theo phương ngang và treo pa lăng servo Knight từ hệ thanh ray dòng RAD7510 của Knight.

(Mã cũ EBA1030)

Bánh xe nylon chịu va đập cao, gia cường sợi thủy tinh.
Con lăn dẫn hướng bên có ổ bi tích hợp.
Ổ bi bánh xe hai nắp chắn ngăn bụi bẩn, không cần bôi trơn.
Nhiệt độ làm việc liên tục min/max ở 100% tải: -20 độ F đến 248 độ F.

Bản vẽ CAD

KSAA1059Con lăn tải cho pa lăng servo

Tải tối đa: 1, 600 lbs. [725kg]
Khối lượng: 7.6 lbs. [3.45kg]

Xem chi tiết

Con lăn tải servo KSAA1059 truyền tải theo phương ngang và treo pa lăng servo Knight từ hệ thanh ray dòng RAD6110 của Knight.

(Mã cũ EBA1173)

Bánh xe nylon chịu va đập cao, gia cường sợi thủy tinh.
Con lăn dẫn hướng bên có ổ bi tích hợp.
Ổ bi bánh xe hai nắp chắn ngăn bụi bẩn, không cần bôi trơn.
Nhiệt độ làm việc liên tục min/max ở 100% tải: -20 độ F đến 248 độ F.

Bản vẽ CAD

KSAA1048Con lăn tải cho pa lăng servo

Tải tối đa: 900 lbs. [408kg]
Khối lượng: 4.5 lbs. [2.04kg]

Xem chi tiết

Con lăn tải servo KSAA1048 truyền tải theo phương ngang và treo pa lăng servo Knight từ hệ thanh ray dòng RAD4110 của Knight.

(Mã cũ EBA1020)

Bánh xe nylon chịu va đập cao, gia cường sợi thủy tinh.
Con lăn dẫn hướng bên có ổ bi tích hợp.
Ổ bi bánh xe hai nắp chắn ngăn bụi bẩn, không cần bôi trơn.
Nhiệt độ làm việc liên tục min/max ở 100% tải: 20 độ F đến 248 độ F.

Bản vẽ CAD

Cáp điện 4

CALLCáp công tắc Micro 8 chân

Chiều dài: Từ 1m [3.28 ft.] đến 6.0m [19.68 ft.]

Xem chi tiết

Cáp công tắc Micro 8 chân cho cảm biến lực (load cell) là bộ dây có bọc chống nhiễu: đầu DC một khóa định vị, vỏ AWM PVC màu xám, 8x24 AWG, 105°C, 60 VAC/75VDC, 2 A, đường kính ngoài 7.3 mm, TPE, đầu đực/đầu cái. Cáp có nhiều chiều dài, đầu nối loại thẳng hoặc vuông góc.

Đầu Micro DC 8 chân, một khóa định vị.
Vỏ PVC màu xám.
Đầu nối đực/cái 90°.
Dây cáp 22 AWG, 4A, 300V.
Có loại đầu nối thẳng hoặc vuông góc.

CALLCáp công tắc Micro 4 chân

Chiều dài: Từ 1m [3.28 ft.] đến 6.0m [19.68 ft.]

Xem chi tiết

Cáp công tắc Micro 4 chân cho cảm biến lực (load cell) là bộ dây có bọc chống nhiễu: đầu DC một khóa định vị, vỏ AWM PVC màu xám, 8x24 AWG, 105°C, 60 VAC/75VDC, 2 A, đường kính ngoài 7.3 mm, TPE, đầu đực thẳng hàng/đầu cái. Cáp có nhiều chiều dài, đầu nối loại thẳng hoặc vuông góc.

Đầu Micro DC 4 chân, một khóa định vị.
Vỏ PVC màu xám.
Đầu nối đực thẳng hàng/đầu cái.
Dây cáp 22 AWG, 4A, 300V.
Có loại đầu nối thẳng hoặc vuông góc.

KCA1040Cáp điện xoắn

Xem chi tiết

Cáp điện xoắn KCA1040 là đường truyền tín hiệu chắc chắn từ mô-đun OCI (giao diện điều khiển cho người vận hành) ở mặt sàn lên bộ điều khiển servo trên thanh ray. Cáp xoắn làm từ PVC chịu mài mòn cao, đã được kiểm chứng qua thời gian sử dụng. Cuộn xoắn đường kính 4 inch nối tay cầm inline hoặc mô-đun giám sát tải (LMM) gọn gàng bằng cách quấn quanh xích pa lăng servo. Cáp xoắn KCA1040 được sản xuất riêng cho Knight, dùng đầu nối kiểu quân sự 19 chân, có nhiều chiều dài. Cáp xoắn KCA1040 có nhiều chiều dài, chiều dài ghi trên mã là chiều dài tổng. Ví dụ cáp xoắn 3ft kéo giãn được tới 3ft. Xem mã hàng từng loại ở phần tính năng.

Mã cũ EBA1011

Cáp điện xoắn được sản xuất riêng cho Knight Global.
Nối pa lăng servo với mô-đun giám sát tải, cáp quấn quanh xích servo.
Đầu nối kiểu bayonet quân sự 19 chân.
Đầu nối đực - cái vuông góc 90 độ.
Tùy chọn loại cáp thẳng.
Các chiều dài có sẵn:
- KCA1040-2 (2 ft. [60.9 cm])
- KCA1040-3 (3 ft. [91.4 cm])
- KCA1040-4 (4 ft. [121.9 cm])
- KCA1040-6 (6 ft. [182.9 cm])
- KCA1040-8 (8 ft. [243.8 cm])
- KCA1040-10 (10 ft. [304.8 cm])
- KCA1040-12 (12 ft. [365.7 cm])
- KCA1040-15 (15 ft. [457.2 cm])
- KCA1040-20 (20 ft. [609.6 cm])

KCA1041Cáp điện thẳng

Chiều dài: • KCA1041-2 ( 2 ft. [61.0 cm] ), • KCA1041-3 ( 3 ft. [91.4 cm] ), • KCA1041-4 ( 4 ft. [121.9 cm] ), • KCA1041-6 ( 6 ft. [182.9 cm] ), • KCA1041-10 ( 10 ft. [304.8 cm] ), • KCA1041-15 ( 15 ft. [457.2 cm] )

Xem chi tiết

Cáp điện thẳng KCA1041 là đường truyền tín hiệu chắc chắn từ mô-đun OCI (giao diện điều khiển cho người vận hành) tới mô-đun giám sát tải LMM. Cáp làm từ PVC chịu mài mòn cao, đã được kiểm chứng qua thời gian sử dụng. Cáp thẳng nối tay cầm inline hoặc mô-đun giám sát tải (LMM). Cáp được sản xuất riêng cho Knight, dùng đầu nối kiểu quân sự 19 chân, có nhiều chiều dài.

Mã cũ EBA1009

Cáp điện thẳng được sản xuất riêng cho Knight Global.
Nối tay cầm điều khiển treo rời với pa lăng servo.
Đầu nối kiểu bayonet quân sự 19 chân.
Đầu nối đực - cái vuông góc 90 độ.
Tùy chọn loại cáp xoắn.

Tủ ngắt điện 6

Bộ gá lên cột dầm I cho tủ ngắt điện KCA1100

KCA1100Bộ gá lên cột dầm I cho tủ ngắt điện

Xem chi tiết

Bộ gá lên cột dầm I KCA1100 là giải pháp dùng chung để lắp các tủ ngắt điện của Knight. Bộ gá phù hợp khi vị trí lắp tủ bị hạn chế do không gian chật. Bộ gá cột lắp trực tiếp lên cột dầm I theo nhiều hướng. Không cần khoan cột, bộ gá dùng kẹp dầm có sẵn trong bộ.

Gắn trực tiếp lên cột dầm I theo nhiều hướng.
Dùng được với tủ ngắt điện KCA1018, KCA1019 và KCA1056.
Không cần khoan dầm I.
Không kèm tủ ngắt điện.

KCA1018Tủ ngắt điện 3KVA

Xem chi tiết

Tủ ngắt điện 3KVA KCA1018 hạ áp 480VAC xuống 240VAC để cấp nguồn cho pa lăng servo Knight Global. Tủ có cầu dao ngắt gắn mặt tủ (flange disconnect) loại công nghiệp, dùng để khóa ngắt hệ thống khi bảo trì. Tủ có biến áp 3KVA loại an toàn chống chạm tay, cùng cầu chì sơ cấp và thứ cấp cho các thiết bị servo một xích (ví dụ pa lăng servo KSH250S, KSH350S, KSH500S, KSH750S và KSH1000S của Knight). Không kèm giá đỡ tủ ngắt điện.

Mã cũ EBA1003

Dùng cho: pa lăng servo KSH250S, KSH350S, KSH500S, KSH750S và KSH1000S.
Cầu dao ngắt gắn mặt tủ (flange disconnect).
Tủ ngắt có biến áp 3KVA.
Kích thước tủ: 21 in. X 20 in. X 10 in.
480VAC – 240VAC, dòng đầy tải (FLA) 6.25.
Cầu chì sơ cấp 15A.
Cầu chì thứ cấp 15A.
Tủ được lắp ở độ cao thuận tiện cho người thao tác.
Tùy chọn cấu hình lắp 2 tủ (mặt trước và mặt sau).
Không kèm giá đỡ.

KCA1055Tủ ngắt điện 5KVA

Xem chi tiết

Tủ ngắt điện 5KVA KCA1055 hạ áp 480VAC xuống 240VAC để cấp nguồn cho pa lăng servo Knight Global. Tủ có cầu dao ngắt gắn mặt tủ (flange disconnect) loại công nghiệp, dùng để khóa ngắt hệ thống khi bảo trì. Tủ có biến áp 5KVA loại an toàn chống chạm tay, cầu chì sơ cấp và thứ cấp cho các thiết bị servo đôi và ba (ví dụ hệ xe chạy và pa lăng servo KSHXY, KSHXZ, KSHTCDM, KSHXYZ của Knight). Không kèm giá đỡ tủ ngắt điện KCA1001.

Mã cũ EBA1085

Dùng cho: hệ xe chạy và pa lăng servo KSHXY, KSHXZ, KSHTCDM và KSHXYZ.
Cầu dao ngắt gắn mặt tủ (flange disconnect).
Tủ ngắt có biến áp 5KVA.
Kích thước tủ: 30 in. X 25 in. X 12 in.
480VAC – 240VAC, dòng đầy tải (FLA) 10.4.
Cầu chì sơ cấp 25A.
Cầu chì thứ cấp 25A.
Tủ được lắp ở độ cao thuận tiện cho người thao tác.
Tùy chọn cấu hình lắp 2 tủ (mặt trước và mặt sau).
Không kèm giá đỡ.

KCA1102Giá đỡ tủ ngắt điện

Xem chi tiết

Giá đỡ tủ ngắt điện KCA1102 dùng để lắp tủ ngắt điện, đưa tay gạt cầu dao (flange disconnect) lên độ cao thuận tiện cho người thao tác. Giá chỉnh được nhiều mức chiều cao. Lỗ gá bố trí sẵn cho tủ ngắt điện KCA1019 của Knight. Không kèm tủ ngắt điện.

Tạo mặt lắp tủ điện tại khu vực trạm làm việc mở.
Giá đỡ chỉnh được nhiều mức chiều cao.
Không kèm tủ ngắt điện.
Tùy chọn lắp cụm xử lý khí (air prep) ở mặt sau.
Lắp cố định xuống sàn.
Kết cấu bắt bu lông M10X1.5, đai ốc chống lỏng Nylock.
Lắp được nhiều loại tủ lên giá.
Tủ loại treo tường cũng lắp được lên giá.
Có thể chọn màu sơn theo yêu cầu (tiêu chuẩn màu xanh dương).
Kích thước chiếm chỗ: 19x21x62.
Tùy chọn tấm gá van khóa khí (lockout).
Tùy chọn cấu hình lắp 2 tủ (mặt trước và mặt sau).

KCA1001Giá đỡ tủ ngắt điện

Xem chi tiết

Giá đỡ tủ ngắt điện KCA1001 dùng để lắp tủ ngắt điện, đưa tay gạt cầu dao (flange disconnect) lên độ cao thuận tiện cho người thao tác. Giá chỉnh được nhiều mức chiều cao. Lỗ gá bố trí sẵn cho tủ ngắt điện có biến áp KCA1018 và KCA1055 của Knight. Không kèm tủ ngắt điện.

Mã cũ EBA1145

Tạo mặt lắp tủ điện tại khu vực trạm làm việc mở.
Giá đỡ chỉnh được nhiều mức chiều cao.
Không kèm tủ ngắt điện.
Tùy chọn lắp cụm xử lý khí (air prep) ở mặt sau.
Lắp cố định xuống sàn.
Kết cấu bắt bu lông M10X1.5, đai ốc chống lỏng Nylock.
Lắp được nhiều loại tủ lên giá.
Tủ loại treo tường cũng lắp được lên giá.
Có thể chọn màu sơn theo yêu cầu (tiêu chuẩn màu xanh dương).
Kích thước chiếm chỗ: 30x21x62.
Bố trí lỗ bắt sàn: 24×18.
Tùy chọn tấm gá van khóa khí (lockout).
Tùy chọn cấu hình lắp 2 tủ (mặt trước và mặt sau).

KCA1003Giá đỡ tủ ngắt điện

Xem chi tiết

Giá đỡ tủ ngắt điện KCA1003 dùng để lắp tủ phân phối điện PDP (Power Distribution Panel), đưa tay gạt cầu dao lên độ cao thuận tiện cho người thao tác. Giá có thanh giằng ngang cỡ lớn để lắp cụm xử lý khí (air prep) ở mặt trước và bên hông. Giá còn có thêm tấm bên để lắp các thiết bị điều khiển phụ, ví dụ công tắc ngắt đèn chiếu sáng. Giá chỉnh được nhiều mức chiều cao. Không kèm tủ PDP.
