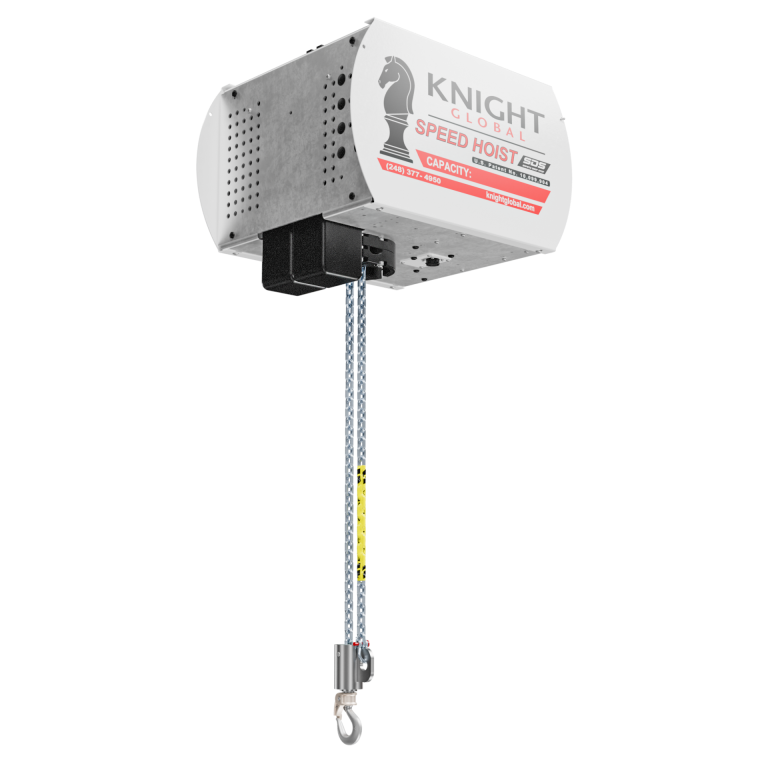

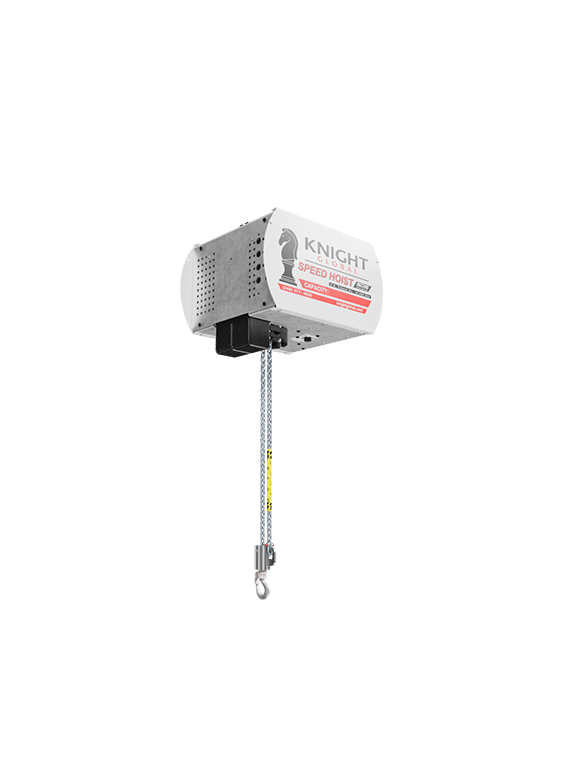

Pa lăng SDS Speed Hoist

Name: Pa lăng SDS Speed Hoist
Brand: FullSharp

Tải PDF thông số

Tổng quan

Pa lăng điện dùng hệ xích đôi SDS như pa lăng servo D-Series, điều khiển bằng tay cầm analog đơn giản, dễ vận hành. Có bản tải 100 lbs dùng điện 120VAC.

SDS SPEED HOIST mới của Knight là pa lăng điện có nhiều tính năng giống pa lăng servo D-Series, trong đó có hệ xích đôi “Safety Drop Stop (SDS)” có bằng sáng chế. Pa lăng dùng tay cầm analog đơn giản với công tắc gạt UP/DOWN bằng ngón cái, nên vận hành được sau thời gian đào tạo ngắn. Tay cầm cho phép điều khiển chuyển động tăng dần cũng như tăng tốc và giảm tốc của pa lăng.

Cổng Ethernet trên tay cầm cho phép dùng phần mềm Knight Servo Studio. Qua phần mềm, có thể cài nhiều thông số người dùng để dễ tùy chỉnh chiều cao, vùng giảm tốc và tốc độ của pa lăng.

SPEED HOIST còn có thanh graphite đặt sẵn trong tháp bánh răng để bôi trơn xích. Thanh thay thế có thể đặt mua riêng.

SPEED HOIST có tải nâng đến 1,000 lbs [453kg] và tốc độ đến 50 inch/giây (không tải). Kết hợp với tính năng “SDS”, SPEED HOIST của Knight vừa an toàn vừa cho năng suất cao.

*Thông số: “XXXX” là 2401 hoặc 4803, tương ứng với điện 240VAC hoặc 480VAC.

Mã model dòng SDS Speed Hoist:
KSH200SS-2401-006, KSH400SS-2401-006, KSH750SS-2401-006, KSH1000SS-2401-006
KSH200SS-4803-006, KSH400SS-4803-006, KSH750SS-4803-006, KSH1000SS-4803-006

Mã model Speed Hoist 100 lbs:
KSH100LS-1201-006

Thông tin chung

Cơ khí

Thiết kế xích dự phòng để vận hành an toàn:
- Xích tải: mang tải.
- Xích an toàn: chạy kèm theo để dự phòng và bảo đảm an toàn.
Xích độc quyền (có bằng sáng chế) của Knight, tuổi thọ cao hơn.
Hai thùng chứa xích để tách riêng hai sợi xích.
Chiều dài xích: không giới hạn (tiêu chuẩn 12-18 ft.).
Hộp số trục vít kín.
Tốc độ: đến 241 ft./phút [60mpm].
Tải nâng tối đa: đến 1000 lbs. [453kg]
Thanh bôi trơn

Phần mềm

Knight Servo Studio cho phép người dùng tối ưu thông số pa lăng.
Cài đặt riêng chiều cao, vùng giảm tốc và tốc độ.
Công tắc analog cho chuyển động tăng dần và tăng/giảm tốc.
Kết nối Ethernet.
Điều khiển tốc độ analog toàn dải.
Điều khiển số nhiều cấp.

Điện

Công tắc gạt UP/DOWN analog bằng ngón cái.
Nguồn vào 240VAC 1 pha hoặc 480VAC 3 pha.
Đèn LED báo lỗi: nút Run-Stop, xoay để nhả.
Cổng Ethernet để truy cập Knight Servo Studio, phục vụ lập trình và chẩn đoán.

Thông tin Speed Hoist tải 100 lbs

Cơ khí

Thiết kế một xích.
Xích độc quyền (có bằng sáng chế) của Knight, tuổi thọ cao hơn.
Thùng chứa xích.
Chiều dài xích: tiêu chuẩn 12 ft.
Hộp số trục vít kín.
Tốc độ: đến 23 in./giây
Tải nâng tối đa: đến 100 lbs. [45kg]
Thanh bôi trơn

Phần mềm

Knight Servo Studio cho phép người dùng tối ưu thông số pa lăng.
Cài đặt riêng giới hạn ảo và tốc độ.
Công tắc analog cho chuyển động tăng dần và tăng/giảm tốc.
Kết nối Ethernet.
Điều khiển tốc độ analog toàn dải.
Điều khiển số nhiều cấp.

Điện

Công tắc gạt UP/DOWN analog bằng ngón cái.
120VAC, 15 A, mạch điện 120V riêng.
Đèn LED báo lỗi: nút Run-Stop, xoay để nhả.
Cổng Ethernet để truy cập Knight Servo Studio, phục vụ lập trình và chẩn đoán.

Thông số SDS Speed Hoist*

Dòng SDS Speed Hoist

Mã model*	Tải nâng lbs. [kg]	Tốc độ tối đa fpm. [mpm]	Khối lượng pa lăng lbs. [kg]
KSH200SS-XXXX-006	200 lbs. [90kg]	241 fpm. [73.5mpm]	96 lbs. [43kg]
KSH400SS-XXXX-006	400 lbs. [181kg]	120 fpm. [36.5mpm]	96 lbs. [43kg]
KSH750SS-XXXX-006	750 lbs. [340kg]	150 fpm. [45.7mpm]	126 lbs. [57kg]
KSH1000SS-XXXX-006	1000 lbs. [453kg]	105 fpm. [32mpm]	126 lbs. [57kg]

Thông số Speed Hoist 100 lbs

Speed Hoist tải 100 lbs

Mã model	Tải nâng lbs. [kg]	Tốc độ tối đa	Điện áp	Khối lượng pa lăng lbs. [kg]
KSH100LS-1201-006	100 lbs. [45kg]	23 in./sec	120VAC	55 lbs. [25kg]

Video

*Khớp xoay Knight Rotary Union – điện / khí nén

*SDS Speed Hoist

Phụ kiện

Bộ điều khiển 6

Tay cầm điều khiển analog cho Speed Hoist KCA1110

KCA1110Tay cầm điều khiển analog cho Speed Hoist

Khối lượng: 2.5 lbs [1.13kg]

Xem chi tiết

Tay cầm điều khiển analog KCA1110 cho SDS Speed Hoist có công tắc bập bênh LÊN/XUỐNG để điều khiển chuyển động và tốc độ pa lăng. Người dùng dễ dàng điều khiển chuyển động bằng công tắc bập bênh có tốc độ thay đổi, lập trình được. Cổng Ethernet trên tay cầm cho phép dùng phần mềm Knight Servo Studio. Qua phần mềm có thể cài nhiều thông số người dùng như chiều cao, vùng giảm tốc và tốc độ pa lăng. KCA1110 là tay cầm tiêu chuẩn đi kèm Speed Hoist. Ngoài ra còn có loại cần gạt 2 nút, mã KCA1119.

Tay cầm điều khiển analog tiêu chuẩn cho SDS Speed Hoist.
Công tắc bập bênh LÊN/XUỐNG.
Nút Run/Stop
Đèn báo
Vỏ in 3D, trọng lượng nhẹ
Cổng Ethernet để cài đặt thông số dễ dàng

Tay cầm điều khiển analog kiểu cần gạt 2 nút KCA1119

KCA1119Tay cầm điều khiển analog kiểu cần gạt 2 nút

Khối lượng: 2.9 lbs. [1.3kg]

Xem chi tiết

Tay cầm điều khiển analog kiểu cần gạt 2 nút KCA1119 là tay cầm tùy chọn cho Speed Hoist của Knight. Tay cầm có cần gạt ngón cái LÊN/XUỐNG để điều khiển chuyển động và tốc độ pa lăng. Người dùng dễ dàng điều khiển chuyển động bằng cần gạt có tốc độ thay đổi, lập trình được. Cổng Ethernet trên tay cầm cho phép dùng phần mềm Knight Servo Studio. Qua phần mềm có thể cài nhiều thông số người dùng như chiều cao, vùng giảm tốc và tốc độ pa lăng. KCA1119 còn có loại công tắc bập bênh, mã KCA1110 (tay cầm tiêu chuẩn của Speed Hoist).

Tay cầm điều khiển analog kiểu cần gạt, tùy chọn cho SDS Speed Hoist.
Cần gạt ngón cái LÊN/XUỐNG.
Nút Run/Stop
Đèn báo
Vỏ in 3D, trọng lượng nhẹ
Cổng Ethernet để cài đặt thông số dễ dàng

Khớp xoay Knight điện - khí nén (cho pa lăng Speed Hoist) KSAA1068 / KSAA1069

KSAA1068 / KSAA1069Khớp xoay Knight điện - khí nén (cho pa lăng Speed Hoist)

Tải tối đa: 400 lbs. [181.4kg]
Khối lượng: 29.3 lbs. [13.29kg]

Xem chi tiết

Khớp xoay (Rotary Union) của Knight (đang chờ cấp bằng sáng chế) được thiết kế cho thiết bị tự động hóa công nghiệp. Chức năng chính là giữ cho ống hơi, cáp điện và xích SDS không bị xoắn hay rối khi vận hành, nhờ đó giảm đáng kể thời gian dừng máy và nguy cơ hỏng thiết bị. Khớp xoay điện - khí nén KSAA1068 và KSAA1069 của Knight dùng cho pa lăng Speed Hoist tải nâng 200 lbs. hoặc 400 lbs. Có ổ đỡ xích 4mm cho xích S.D.S. và kèm ma ní (shackle) KSAA1004. Dùng kết hợp với hộp điều khiển treo biến tốc KCA1110 hoặc KCA1119. Khớp xoay KSAA1068 có tối đa (7) đường khí nén (cổng 1/8″ NPT) để thực hiện nhiều lệnh chức năng (ví dụ: chung, kẹp, nhả kẹp, xoay, nghiêng, khởi động...). KSAA1069 có (1) đường khí nén. Cả hai đều có đầu nối Amphenol 12 chân đực/cái, điện áp làm việc 24VDC, dòng tới 2 A.

Giữ cho ống hơi, cáp điện và xích SDS không bị xoắn hay rối, giảm đáng kể thời gian dừng máy và hư hỏng thiết bị.
Dùng với hộp điều khiển treo biến tốc KSAA1110 hoặc KSAA1119.
Điện áp làm việc: 24VDC, dòng tới 2 A.
Vỏ kín bảo vệ dây điện, vành trượt (slip ring) và cụm xoay.
Tải nâng tới 400 lbs. [181.4kg]
(1) ổ cắm đực M23 12 chân
(1) ổ cắm cái M23 12 chân
Kèm ma ní (shackle) KSAA1004.
KSAA1068:
Tối đa (7) đường khí nén (cổng 1/8″ NPT) để thực hiện nhiều lệnh chức năng.
KSAA1069:
(1) đường khí nén (cổng 1/8″ NPT) để thực hiện các lệnh chức năng.

Bản vẽ CAD

Khớp xoay Knight loại điện (cho pa lăng Speed Hoist) KSAA1078

KSAA1078Khớp xoay Knight loại điện (cho pa lăng Speed Hoist)

Tải tối đa: 400 lbs. [181kg]
Khối lượng: 27.6 lbs. [12.52kg]

Xem chi tiết

Khớp xoay (Rotary Union) của Knight (đang chờ cấp bằng sáng chế) được thiết kế cho thiết bị tự động hóa công nghiệp. Chức năng chính là giữ cho ống hơi, cáp điện và xích SDS không bị xoắn hay rối khi vận hành, nhờ đó giảm đáng kể thời gian dừng máy và nguy cơ hỏng thiết bị. Khớp xoay KSAA1078 của Knight dùng cho pa lăng Speed Hoist tải nâng 200 lbs. - 400 lbs. Có ổ đỡ xích 4mm cho xích S.D.S. và kèm ma ní (shackle) KSAA1004. Dùng kết hợp với hộp điều khiển treo biến tốc KCA1110 hoặc KCA1119. Khớp xoay điện có đầu nối Amphenol 12 chân đực/cái, điện áp làm việc 24VDC, dòng tới 2 A.

Giữ cho ống hơi, cáp điện và xích SDS không bị xoắn hay rối, giảm đáng kể thời gian dừng máy và hư hỏng thiết bị.
Dùng với hộp điều khiển treo biến tốc KSAA1110 hoặc KSAA1119.
Điện áp làm việc: 24VDC, dòng tới 2 A.
Vỏ kín bảo vệ dây điện, vành trượt (slip ring) và cụm xoay.
Tải nâng tới 400 lbs. [181kg]
(1) ổ cắm đực M23 12 chân
(1) ổ cắm cái M23 12 chân
Kèm ma ní (shackle) KSAA1004.

Bản vẽ CAD

Khớp xoay Knight điện - khí nén (cho pa lăng Speed Hoist) KSAA1070 / KSAA1071

KSAA1070 / KSAA1071Khớp xoay Knight điện - khí nén (cho pa lăng Speed Hoist)

Tải tối đa: 1000 lbs. [453kg]
Khối lượng: 30 lbs. [13.6kg]

Xem chi tiết

Khớp xoay (Rotary Union) của Knight (đang chờ cấp bằng sáng chế) được thiết kế cho thiết bị tự động hóa công nghiệp. Chức năng chính là giữ cho ống hơi, cáp điện và xích SDS không bị xoắn hay rối khi vận hành, nhờ đó giảm đáng kể thời gian dừng máy và nguy cơ hỏng thiết bị. Khớp xoay KSAA1070 và KSAA1071 của Knight dùng cho pa lăng Speed Hoist tải nâng 750 lbs. hoặc 1000 lbs. Có ổ đỡ xích 5mm cho xích S.D.S. và kèm ma ní (shackle) KSAA1004. Dùng kết hợp với hộp điều khiển treo biến tốc KCA1110 hoặc KCA1119. Khớp xoay KSAA1070 có tối đa (7) đường khí nén (cổng 1/8″ NPT) để thực hiện nhiều lệnh chức năng (ví dụ: chung, kẹp, nhả kẹp, xoay, nghiêng, khởi động...). KSAA1071 có (1) đường khí nén. Cả hai đều có đầu nối Amphenol 12 chân đực/cái, điện áp làm việc 24VDC, dòng tới 2 A.

Giữ cho ống hơi, cáp điện và xích SDS không bị xoắn hay rối, giảm đáng kể thời gian dừng máy và hư hỏng thiết bị.
Dùng với hộp điều khiển treo biến tốc KSAA1110 hoặc KSAA1119.
Điện áp làm việc: 24VDC, dòng tới 2 A.
Vỏ kín bảo vệ dây điện, vành trượt (slip ring) và cụm xoay.
Tải nâng tới 1000 lbs. [453kg]
(1) ổ cắm đực M23 12 chân
(1) ổ cắm cái M23 12 chân
Kèm ma ní (shackle) KSAA1004.
KSAA1070:
Tối đa (7) đường khí nén (cổng 1/8″ NPT) để thực hiện nhiều lệnh chức năng.
KSAA1071:
(1) đường khí nén (cổng 1/8″ NPT) để thực hiện các lệnh chức năng.

Bản vẽ CAD

Khớp xoay Knight loại điện (cho pa lăng Speed Hoist) KSAA1079

KSAA1079Khớp xoay Knight loại điện (cho pa lăng Speed Hoist)

Tải tối đa: 1, 000 lbs. [454kg]
Khối lượng: 27.6 lbs. [12.52kg]

Xem chi tiết

Khớp xoay (Rotary Union) của Knight (đang chờ cấp bằng sáng chế) được thiết kế cho thiết bị tự động hóa công nghiệp. Chức năng chính là giữ cho ống hơi, cáp điện và xích SDS không bị xoắn hay rối khi vận hành, nhờ đó giảm đáng kể thời gian dừng máy và nguy cơ hỏng thiết bị. Khớp xoay KSAA1078 của Knight dùng cho pa lăng Speed Hoist tải nâng 750 lbs. - 1000 lbs. Có ổ đỡ xích 5mm cho xích S.D.S. và kèm ma ní (shackle) KSAA1004. Dùng kết hợp với hộp điều khiển treo biến tốc KCA1110 hoặc KCA1119. Khớp xoay điện có đầu nối Amphenol 12 chân đực/cái, điện áp làm việc 24VDC, dòng tới 2 A.

Giữ cho ống hơi, cáp điện và xích SDS không bị xoắn hay rối, giảm đáng kể thời gian dừng máy và hư hỏng thiết bị.
Dùng với hộp điều khiển treo biến tốc KSAA1110 hoặc KSAA1119.
Điện áp làm việc: 24VDC, dòng tới 2 A.
Vỏ kín bảo vệ dây điện, vành trượt (slip ring) và cụm xoay.
Tải nâng tới 1000 lbs. [454kg]
(1) ổ cắm đực M23 12 chân
(1) ổ cắm cái M23 12 chân
Kèm ma ní (shackle) KSAA1004.

Bản vẽ CAD

Phụ kiện chung 6

Móc xích cho pa lăng Speed Hoist KSAA1066

KSAA1066Móc xích cho pa lăng Speed Hoist

Khối lượng: 2.4 lbs. [1.08kg]

Xem chi tiết

Móc xích KSAA1066 cho pa lăng Speed Hoist gắn vào xích 4mm của pa lăng SDS Speed Hoist Knight. Móc là loại Crosby/Bullard® Golden Gate cỡ 2 Pin-Lok, tải 1 tấn, có lưỡi gà tự đóng và xoay được 360°. KSAA1066 có điểm nối cho xích an toàn chống rơi (drop stop).

(Mã cũ KLCA1033)

Nối xích 4mm với pa lăng SDS Speed Hoist
Móc Crosby® Bullard (thép carbon) có lưỡi gà tự đóng.
Nối nhanh và chắc chắn
Xoay 360 độ.

Ma ní xích cho pa lăng Speed Hoist KSAA1065

KSAA1065Ma ní xích cho pa lăng Speed Hoist

Khối lượng: 2.7 lbs. [1.24kg]

Xem chi tiết

Ma ní xích KSAA1065 cho pa lăng Speed Hoist gắn vào xích 4mm của pa lăng SDS Speed Hoist Knight. Móc là loại Crosby/Bullard® Golden Gate cỡ 2 Pin-Lok, tải 1 tấn, có lưỡi gà tự đóng và xoay được 360°. KSAA1065 có điểm nối cho xích an toàn chống rơi (drop stop).

(Mã cũ KLCA1034)

Nối xích 4mm với pa lăng SDS Speed Hoist
Móc Crosby® Bullard (thép carbon) có lưỡi gà tự đóng.
Nối nhanh và chắc chắn
Xoay 360 độ.

Bộ xích thay thế cho pa lăng servo SDS KDSA1010 / KDSA1011

KDSA1010 / KDSA1011Bộ xích thay thế cho pa lăng servo SDS

Xem chi tiết

Bộ xích thay thế KDSA1010 và KDSA1011 cho pa lăng servo SDS của Knight Global được phát triển cùng hãng Pewag để đảm bảo độ bền kéo và độ bền mài mòn tối ưu. Knight Global là hãng thiết bị trợ lực thông minh (IAD) dùng xích trong sản phẩm của mình. Xích KDSA1010 và KDSA1011 đã được cấp bằng sáng chế, được xử lý nhiệt đặc biệt theo yêu cầu sử dụng: bề mặt xích được tôi cứng để tăng độ bền mài mòn và độ bền kéo. Xích pa lăng servo Knight được mạ kẽm điện phân chống ăn mòn và xử lý cromat để tăng thêm khả năng chống ăn mòn. Xích servo phù hợp cho ứng dụng mài mòn cao và tải động lớn trên xích.

KDSA1010 (4mm) cho pa lăng SDS tải nâng 200 lbs-500 lbs.
KDSA1011 (5mm) cho pa lăng SDS tải nâng 350 lbs-1000 lbs.
(2) cụm chặn cuối xích.
(2) mắt nối trung gian hỗ trợ lắp xích.

KDSA1010

Model pa lăng servo: dòng KSH250S – 500S, Speed Hoist & D-Series 200-400lbs.
(2) xích thép 4mm cấp bền (80), thấm cacbon, nhiệt luyện, mạ kẽm điện phân cromat xanh.
Bước xích 12mm.
Dây kéo xích 4mm.
Chiều dài xích: tiêu chuẩn 18 ft. [548.6cm].
Tải làm việc tối đa: 500 lbs. [226kg].

KDSA1011

Model pa lăng servo: dòng KSH350S, 750S, 1000S, Speed Hoist & D-Series 750-1000lbs.
(2) xích thép 5mm cấp bền (8), thấm cacbon, nhiệt luyện, mạ kẽm điện phân cromat xanh.
Bước xích 15mm.
Dây kéo xích 5mm.
Chiều dài xích: tiêu chuẩn 12 ft. [365.7cm].
Tải làm việc tối đa: 1,000 lbs [453kg].

KSAA1003Thước đo độ mòn xích chính xác

Khối lượng: 0.87 lbs [0.39kg]

Xem chi tiết

Thước đo độ mòn xích chính xác KSAA1003 dùng để đo độ mòn xích mạ kẽm 4mm/5mm của pa lăng servo và air balancer (pa lăng cân bằng khí nén) Knight.

Xem video hướng dẫn tại đây hoặc trên kênh YouTube của Knight.

Kết cấu thép
Đo độ mòn xích mạ kẽm 4mm & 5mm của Knight.

Bản vẽ CAD

KSAA1004Ma ní (shackle)

Tải tối đa: 1, 000 lbs. [453kg]

Xem chi tiết

Giữ đồ gá và tải thẳng hàng với xích của hệ servo. Ma ní (shackle) KSAA1004 thường gắn bên dưới cảm biến lực. Ma ní Knight có ngàm chữ U (clevis) cái để nối trực tiếp. Ma ní KSAA1004 làm từ thép 4140, nhiệt luyện đạt độ cứng Rockwell C 38-42. Ma ní dùng (2) hai chốt định vị thép M6 để giữ thay cho ty ren, có lỗ xuyên M5 và tấm hãm. Ma ní thường gắn bên dưới tay cầm có cảm biến lực.

(Mã cũ EBA1213)

Thân ma ní thép 4140.
Giữ đồ gá hoặc tải thẳng hàng với xích.
Ma ní gắn vào trục thép 4140 đường kính 16mm (không kèm theo).
Ma ní được giữ bằng (2) chốt định vị thép.
Bu lông vai 5/8 in. cấp bền 8.
Độ mở miệng: 7/8 in. X 2-1/8 in.

Bản vẽ CAD

KSAA1011Phanh ray cho pa lăng servo

Khối lượng: 6.0 lbs. [2.72kg]

Xem chi tiết

Thiết kế lắp bằng bu lông, gắn vào con lăn tải của pa lăng servo. Phanh ray KSAA1011 thường dùng khi người vận hành cần khóa pa lăng servo không cho di chuyển trên ray dầm cầu hoặc ray chạy. Tính năng khóa giúp xếp và dỡ chi tiết chính xác. Phanh đỗ KSAA1011 cũng có thể dùng làm phanh hãm trượt (drag brake), khi đó cần bộ điều áp để cấp khí cho xi lanh. Phanh ray của pa lăng servo có thể lắp quay về phía trước hoặc phía sau pa lăng, tùy yêu cầu phanh của từng ứng dụng.

(Mã cũ EBA1330)

Dùng cho các model: KSH250S, KSH350S, KSH500S, KSH750S, KSH1000S và pa lăng Speed Hoist.
Gắn vào con lăn tải của pa lăng servo Knight.
Hệ phanh khí nén giữa pa lăng servo và thanh ray.
Hành trình: 0.75 in. [19.1mm].
Đường kính xi lanh khí nén: 2.00 in. [50.8mm].
Phanh đỗ cũng là phanh hãm trượt khi lắp bộ điều áp.
Má phanh thay thế được.
Lắp ở phía trước hoặc phía sau pa lăng servo.

Bản vẽ CAD

Con lăn tải 3

KSAA1050Con lăn tải cho pa lăng servo

Tải tối đa: 2, 500 lbs. [1, 134kg]
Khối lượng: 9.5 lbs. [4.31kg]

Xem chi tiết

Con lăn tải KSAA1050 truyền tải theo phương ngang và treo pa lăng servo Knight từ hệ thanh ray dòng RAD7510 của Knight.

(Mã cũ EBA1030)

Bánh xe nylon chịu va đập cao, gia cường sợi thủy tinh.
Con lăn dẫn hướng bên có ổ bi tích hợp.
Ổ bi bánh xe hai nắp chắn ngăn bụi bẩn, không cần bôi trơn.
Nhiệt độ làm việc liên tục min/max ở 100% tải: -20 độ F đến 248 độ F.

Bản vẽ CAD

KSAA1059Con lăn tải cho pa lăng servo

Tải tối đa: 1, 600 lbs. [725kg]
Khối lượng: 7.6 lbs. [3.45kg]

Xem chi tiết

Con lăn tải servo KSAA1059 truyền tải theo phương ngang và treo pa lăng servo Knight từ hệ thanh ray dòng RAD6110 của Knight.

(Mã cũ EBA1173)

Bánh xe nylon chịu va đập cao, gia cường sợi thủy tinh.
Con lăn dẫn hướng bên có ổ bi tích hợp.
Ổ bi bánh xe hai nắp chắn ngăn bụi bẩn, không cần bôi trơn.
Nhiệt độ làm việc liên tục min/max ở 100% tải: -20 độ F đến 248 độ F.

Bản vẽ CAD

KSAA1048Con lăn tải cho pa lăng servo

Tải tối đa: 900 lbs. [408kg]
Khối lượng: 4.5 lbs. [2.04kg]

Xem chi tiết

Con lăn tải servo KSAA1048 truyền tải theo phương ngang và treo pa lăng servo Knight từ hệ thanh ray dòng RAD4110 của Knight.

(Mã cũ EBA1020)

Bánh xe nylon chịu va đập cao, gia cường sợi thủy tinh.
Con lăn dẫn hướng bên có ổ bi tích hợp.
Ổ bi bánh xe hai nắp chắn ngăn bụi bẩn, không cần bôi trơn.
Nhiệt độ làm việc liên tục min/max ở 100% tải: 20 độ F đến 248 độ F.

Bản vẽ CAD

Cáp điện 3

KCA1041Cáp điện thẳng

Chiều dài: • KCA1041-2 ( 2 ft. [61.0 cm] ), • KCA1041-3 ( 3 ft. [91.4 cm] ), • KCA1041-4 ( 4 ft. [121.9 cm] ), • KCA1041-6 ( 6 ft. [182.9 cm] ), • KCA1041-10 ( 10 ft. [304.8 cm] ), • KCA1041-15 ( 15 ft. [457.2 cm] )

Xem chi tiết

Cáp điện thẳng KCA1041 là đường truyền tín hiệu chắc chắn từ mô-đun OCI (giao diện điều khiển cho người vận hành) tới mô-đun giám sát tải LMM. Cáp làm từ PVC chịu mài mòn cao, đã được kiểm chứng qua thời gian sử dụng. Cáp thẳng nối tay cầm inline hoặc mô-đun giám sát tải (LMM). Cáp được sản xuất riêng cho Knight, dùng đầu nối kiểu quân sự 19 chân, có nhiều chiều dài.

Mã cũ EBA1009

Cáp điện thẳng được sản xuất riêng cho Knight Global.
Nối tay cầm điều khiển treo rời với pa lăng servo.
Đầu nối kiểu bayonet quân sự 19 chân.
Đầu nối đực - cái vuông góc 90 độ.
Tùy chọn loại cáp xoắn.

CALLCáp công tắc Micro 8 chân

Chiều dài: Từ 1m [3.28 ft.] đến 6.0m [19.68 ft.]

Xem chi tiết

Cáp công tắc Micro 8 chân cho cảm biến lực (load cell) là bộ dây có bọc chống nhiễu: đầu DC một khóa định vị, vỏ AWM PVC màu xám, 8x24 AWG, 105°C, 60 VAC/75VDC, 2 A, đường kính ngoài 7.3 mm, TPE, đầu đực/đầu cái. Cáp có nhiều chiều dài, đầu nối loại thẳng hoặc vuông góc.

Đầu Micro DC 8 chân, một khóa định vị.
Vỏ PVC màu xám.
Đầu nối đực/cái 90°.
Dây cáp 22 AWG, 4A, 300V.
Có loại đầu nối thẳng hoặc vuông góc.

CALLCáp công tắc Micro 4 chân

Chiều dài: Từ 1m [3.28 ft.] đến 6.0m [19.68 ft.]

Xem chi tiết

Cáp công tắc Micro 4 chân cho cảm biến lực (load cell) là bộ dây có bọc chống nhiễu: đầu DC một khóa định vị, vỏ AWM PVC màu xám, 8x24 AWG, 105°C, 60 VAC/75VDC, 2 A, đường kính ngoài 7.3 mm, TPE, đầu đực thẳng hàng/đầu cái. Cáp có nhiều chiều dài, đầu nối loại thẳng hoặc vuông góc.

Đầu Micro DC 4 chân, một khóa định vị.
Vỏ PVC màu xám.
Đầu nối đực thẳng hàng/đầu cái.
Dây cáp 22 AWG, 4A, 300V.
Có loại đầu nối thẳng hoặc vuông góc.

Tủ ngắt điện 6

Bộ gá lên cột dầm I cho tủ ngắt điện KCA1100

KCA1100Bộ gá lên cột dầm I cho tủ ngắt điện

Xem chi tiết

Bộ gá lên cột dầm I KCA1100 là giải pháp dùng chung để lắp các tủ ngắt điện của Knight. Bộ gá phù hợp khi vị trí lắp tủ bị hạn chế do không gian chật. Bộ gá cột lắp trực tiếp lên cột dầm I theo nhiều hướng. Không cần khoan cột, bộ gá dùng kẹp dầm có sẵn trong bộ.

Gắn trực tiếp lên cột dầm I theo nhiều hướng.
Dùng được với tủ ngắt điện KCA1018, KCA1019 và KCA1056.
Không cần khoan dầm I.
Không kèm tủ ngắt điện.

KCA1018Tủ ngắt điện 3KVA

Xem chi tiết

Tủ ngắt điện 3KVA KCA1018 hạ áp 480VAC xuống 240VAC để cấp nguồn cho pa lăng servo Knight Global. Tủ có cầu dao ngắt gắn mặt tủ (flange disconnect) loại công nghiệp, dùng để khóa ngắt hệ thống khi bảo trì. Tủ có biến áp 3KVA loại an toàn chống chạm tay, cùng cầu chì sơ cấp và thứ cấp cho các thiết bị servo một xích (ví dụ pa lăng servo KSH250S, KSH350S, KSH500S, KSH750S và KSH1000S của Knight). Không kèm giá đỡ tủ ngắt điện.

Mã cũ EBA1003

Dùng cho: pa lăng servo KSH250S, KSH350S, KSH500S, KSH750S và KSH1000S.
Cầu dao ngắt gắn mặt tủ (flange disconnect).
Tủ ngắt có biến áp 3KVA.
Kích thước tủ: 21 in. X 20 in. X 10 in.
480VAC – 240VAC, dòng đầy tải (FLA) 6.25.
Cầu chì sơ cấp 15A.
Cầu chì thứ cấp 15A.
Tủ được lắp ở độ cao thuận tiện cho người thao tác.
Tùy chọn cấu hình lắp 2 tủ (mặt trước và mặt sau).
Không kèm giá đỡ.

KCA1055Tủ ngắt điện 5KVA

Xem chi tiết

Tủ ngắt điện 5KVA KCA1055 hạ áp 480VAC xuống 240VAC để cấp nguồn cho pa lăng servo Knight Global. Tủ có cầu dao ngắt gắn mặt tủ (flange disconnect) loại công nghiệp, dùng để khóa ngắt hệ thống khi bảo trì. Tủ có biến áp 5KVA loại an toàn chống chạm tay, cầu chì sơ cấp và thứ cấp cho các thiết bị servo đôi và ba (ví dụ hệ xe chạy và pa lăng servo KSHXY, KSHXZ, KSHTCDM, KSHXYZ của Knight). Không kèm giá đỡ tủ ngắt điện KCA1001.

Mã cũ EBA1085

Dùng cho: hệ xe chạy và pa lăng servo KSHXY, KSHXZ, KSHTCDM và KSHXYZ.
Cầu dao ngắt gắn mặt tủ (flange disconnect).
Tủ ngắt có biến áp 5KVA.
Kích thước tủ: 30 in. X 25 in. X 12 in.
480VAC – 240VAC, dòng đầy tải (FLA) 10.4.
Cầu chì sơ cấp 25A.
Cầu chì thứ cấp 25A.
Tủ được lắp ở độ cao thuận tiện cho người thao tác.
Tùy chọn cấu hình lắp 2 tủ (mặt trước và mặt sau).
Không kèm giá đỡ.

KCA1102Giá đỡ tủ ngắt điện

Xem chi tiết

Giá đỡ tủ ngắt điện KCA1102 dùng để lắp tủ ngắt điện, đưa tay gạt cầu dao (flange disconnect) lên độ cao thuận tiện cho người thao tác. Giá chỉnh được nhiều mức chiều cao. Lỗ gá bố trí sẵn cho tủ ngắt điện KCA1019 của Knight. Không kèm tủ ngắt điện.

Tạo mặt lắp tủ điện tại khu vực trạm làm việc mở.
Giá đỡ chỉnh được nhiều mức chiều cao.
Không kèm tủ ngắt điện.
Tùy chọn lắp cụm xử lý khí (air prep) ở mặt sau.
Lắp cố định xuống sàn.
Kết cấu bắt bu lông M10X1.5, đai ốc chống lỏng Nylock.
Lắp được nhiều loại tủ lên giá.
Tủ loại treo tường cũng lắp được lên giá.
Có thể chọn màu sơn theo yêu cầu (tiêu chuẩn màu xanh dương).
Kích thước chiếm chỗ: 19x21x62.
Tùy chọn tấm gá van khóa khí (lockout).
Tùy chọn cấu hình lắp 2 tủ (mặt trước và mặt sau).

KCA1001Giá đỡ tủ ngắt điện

Xem chi tiết

Giá đỡ tủ ngắt điện KCA1001 dùng để lắp tủ ngắt điện, đưa tay gạt cầu dao (flange disconnect) lên độ cao thuận tiện cho người thao tác. Giá chỉnh được nhiều mức chiều cao. Lỗ gá bố trí sẵn cho tủ ngắt điện có biến áp KCA1018 và KCA1055 của Knight. Không kèm tủ ngắt điện.

Mã cũ EBA1145

Tạo mặt lắp tủ điện tại khu vực trạm làm việc mở.
Giá đỡ chỉnh được nhiều mức chiều cao.
Không kèm tủ ngắt điện.
Tùy chọn lắp cụm xử lý khí (air prep) ở mặt sau.
Lắp cố định xuống sàn.
Kết cấu bắt bu lông M10X1.5, đai ốc chống lỏng Nylock.
Lắp được nhiều loại tủ lên giá.
Tủ loại treo tường cũng lắp được lên giá.
Có thể chọn màu sơn theo yêu cầu (tiêu chuẩn màu xanh dương).
Kích thước chiếm chỗ: 30x21x62.
Bố trí lỗ bắt sàn: 24×18.
Tùy chọn tấm gá van khóa khí (lockout).
Tùy chọn cấu hình lắp 2 tủ (mặt trước và mặt sau).

KCA1003Giá đỡ tủ ngắt điện

Xem chi tiết

Giá đỡ tủ ngắt điện KCA1003 dùng để lắp tủ phân phối điện PDP (Power Distribution Panel), đưa tay gạt cầu dao lên độ cao thuận tiện cho người thao tác. Giá có thanh giằng ngang cỡ lớn để lắp cụm xử lý khí (air prep) ở mặt trước và bên hông. Giá còn có thêm tấm bên để lắp các thiết bị điều khiển phụ, ví dụ công tắc ngắt đèn chiếu sáng. Giá chỉnh được nhiều mức chiều cao. Không kèm tủ PDP.
