Cần Trục Xoay Cánh Tay Khớp Nối Palang Đặt Sau 100kg-300kg

Tải PDF thông số

FOLDING JIB CRANE

CẦN TRỤC XOAY CÁNH TAY KHỚP NỐI PALANG ĐẶT SAU

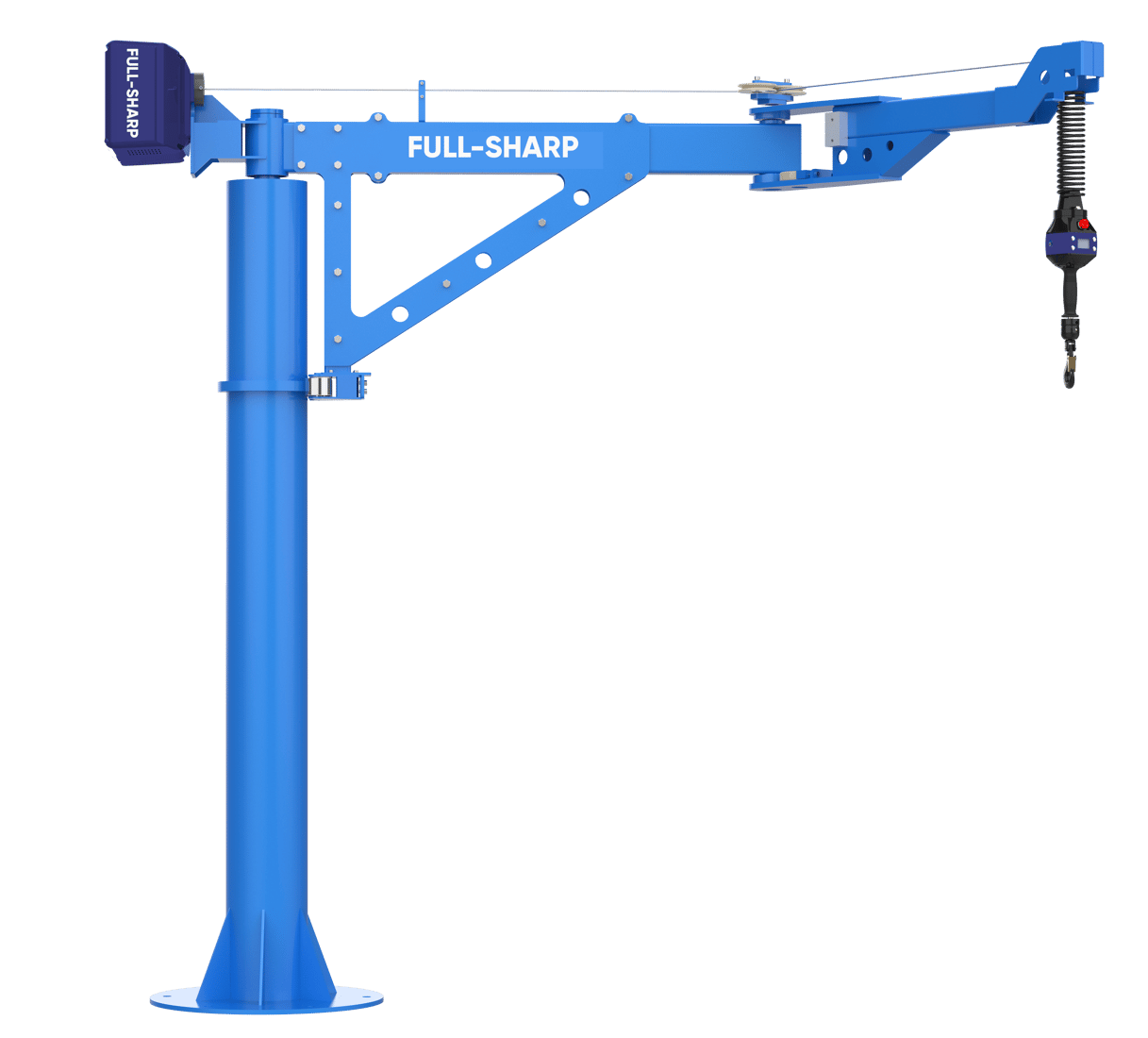

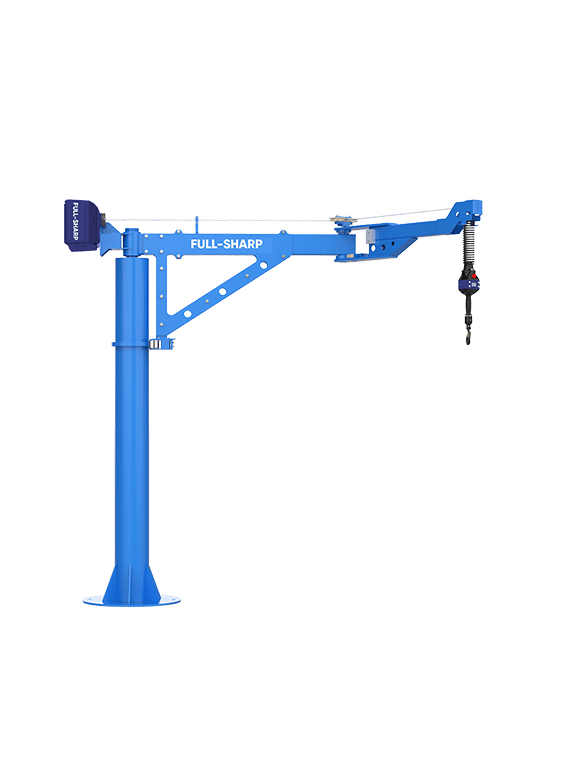

Cần Khớp Nối Cân Bằng Phía Sau – ảnh chính

Máy Pa Lăng Tương Thích

CẦN TRỤC XOAY CÁNH TAY KHỚP NỐI PALANG ĐẶT SAU

Tải trọng tối đa 300kg, tầm với lên đến 4 mét

Xoay 360°, có thể lắp chốt giới hạn hành trình, vận hành nhẹ nhàng bằng tay. Có thể kết hợp với cần khớp nối để bao phủ vùng làm việc hình quạt, đáp ứng nhu cầu vận chuyển vật liệu một cách chính xác hơn.

Vận chuyển vật liệu linh hoạt, hiệu quả cao

Có phạm vi làm việc rộng hơn và độ linh hoạt cao hơn, có thể di chuyển tự do trong không gian hẹp, dễ dàng tiếp cận bất kỳ vị trí nào trong khu vực làm việc, nâng cao đáng kể hiệu quả và sự tiện lợi trong việc vận chuyển vật liệu.

Phạm vi ứng dụng rộng

Có thể sử dụng trong nhiều ngành công nghiệp khác nhau, bao gồm nhưng không giới hạn ở máy móc công trình, sản xuất điện tử, gia công cơ khí và kim loại, phụ tùng ô tô, v.v.

Bản vẽ kích thước cần khớp nối cân bằng phía sau

BẢNG THÔNG SỐ — CẦN TRỤC XOAY CÁNH TAY KHỚP NỐI PALANG ĐẶT SAU

Cần Khớp Nối Cân Bằng Phía Sau
Tải Trọng	Mã Sản Phẩm	H	L	E	L2	L1
100kg	FS-JZE100-2.5-3	2000	2.5000	ø245x10	1200	1300
	FS-JZE100-3-3	2000	3.0000	ø245x10	1400	1600
	FS-JZE100-3.5-3	2000	3.5000	ø273x10	1700	1800
	FS-JZE100-4-3	2000	4.0000	ø273x10	1800	2200
200kg	FS-JZE200-2.5-3	2000	2.5000	ø273x10	1200	1300
	FS-JZE200-3-3	2000	3.0000	ø273x10	1400	1600
	FS-JZE200-3.5-3	2000	3.5000	ø273x10	1700	1800
	FS-JZE200-4-3	2000	4.0000	ø273x10	1800	2200
300kg	FS-JZE300-2.5-3	2000	2.5000	ø325x10	1200	1300
	FS-JZE300-3-3	2000	3.0000	ø325x10	1400	1600
	FS-JZE300-3.5-3	2000	3.5000	ø325x10	1700	1800
	FS-JZE300-4-3	2000	4.0000	ø325x10	1800	2200

* Kích thước thực tế lấy theo cơ sở cuối cùng.

Tải Trọng 100kg

FS-JZE100-2.5-3

H2000

L2.5000

Eø245x10

L21200

L11300

FS-JZE100-3-3

H2000

L3.0000

Eø245x10

L21400

L11600

FS-JZE100-3.5-3

H2000

L3.5000

Eø273x10

L21700

L11800

FS-JZE100-4-3

H2000

L4.0000

Eø273x10

L21800

L12200

Tải Trọng 200kg

FS-JZE200-2.5-3

H2000

L2.5000

Eø273x10

L21200

L11300

FS-JZE200-3-3

H2000

L3.0000

Eø273x10

L21400

L11600

FS-JZE200-3.5-3

H2000

L3.5000

Eø273x10

L21700

L11800

FS-JZE200-4-3

H2000

L4.0000

Eø273x10

L21800

L12200

Tải Trọng 300kg

FS-JZE300-2.5-3

H2000

L2.5000

Eø325x10

L21200

L11300

FS-JZE300-3-3

H2000

L3.0000

Eø325x10

L21400

L11600

FS-JZE300-3.5-3

H2000

L3.5000

Eø325x10

L21700

L11800

FS-JZE300-4-3

H2000

L4.0000

Eø325x10

L21800

L12200
