Tấm thép 500kg lên máy cắt CNC – mặt hút dùng điện

Tấm thép khổ 3000 x 1500 mm dài, mỏng và nặng hàng trăm ký, nên FullSharp lắp cầu trục xoay thanh ray 500 kg bắt bu lông xuống nền, treo pa lăng điện COMEUP và mặt hút chân không dùng điện tải 500 kg để cấp tấm cho máy cắt CNC. Chỉ cần cắm điện, không cần khí nén, một công nhân hút, nâng, xoay cần và đặt tấm đúng vị trí trên bàn máy.

Tấm thép khổ 3000 x 1500 mm nặng hàng trăm ký, dài và mỏng nên rất khó cầm nắm. Đưa tấm lên bàn máy cắt CNC bằng xe nâng hoặc nhiều người khiêng thì chậm, dễ cong vênh, trầy mặt tấm và tiềm ẩn nguy cơ tai nạn.

FullSharp lắp cầu trục xoay thanh ray 500kg cột đứng bắt bu lông xuống nền, treo pa lăng điện COMEUP và mặt hút chân không dùng điện (bơm chân không) hút tấm thép 500kg. Chỉ cần cắm điện, không cần đường khí nén. Một công nhân hút tấm, nâng lên, xoay cần và đặt tấm đúng vị trí trên máy cắt CNC.

Cầu trục xoay thanh ray 500kg với mặt hút chân không dùng điện hút tấm thép 500kg

Cầu trục xoay thanh ray 500kg với mặt hút chân không dùng điện, phục vụ cấp tấm thép cho máy cắt CNC.

Thiết bị lắp đặt

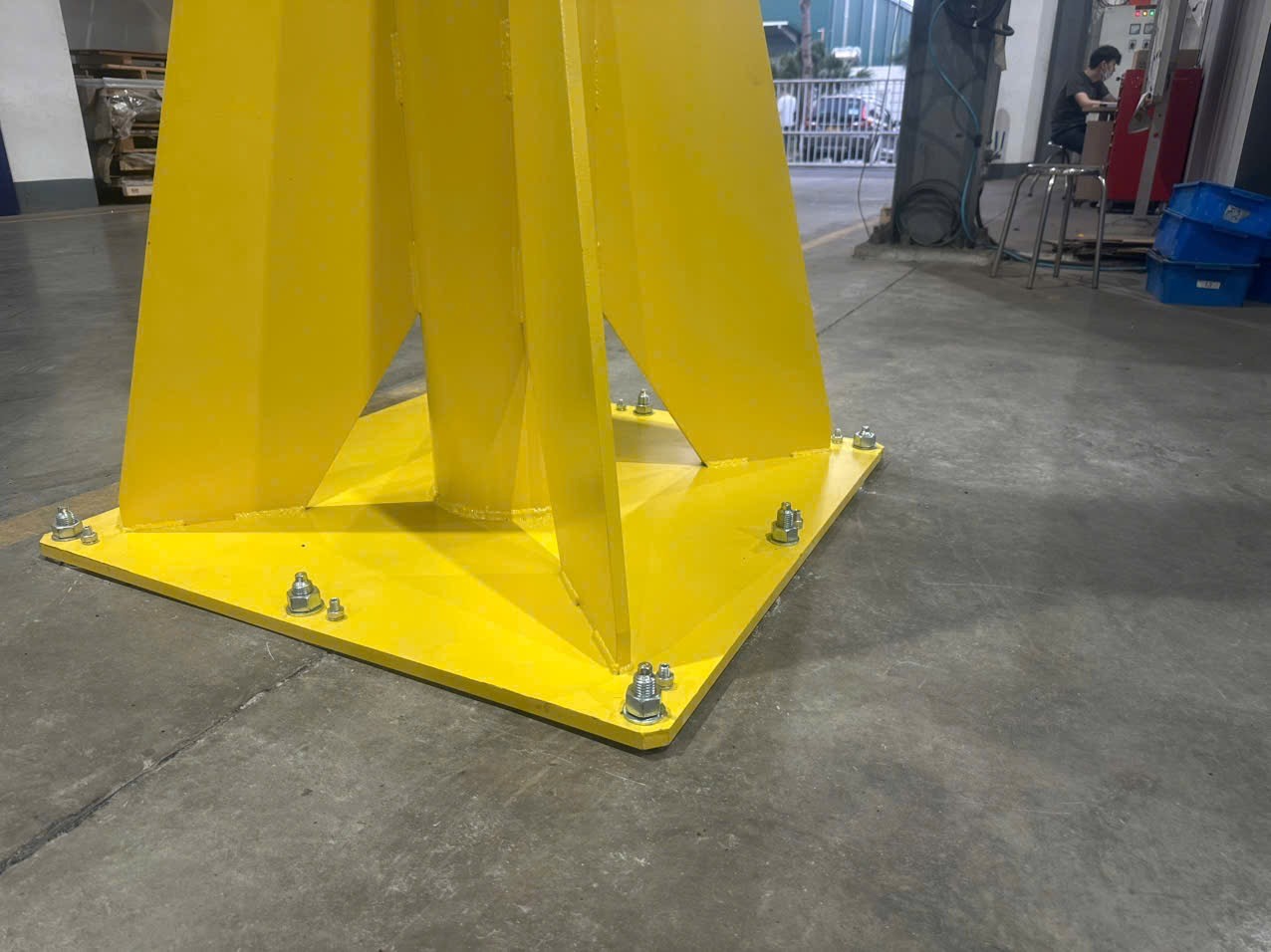

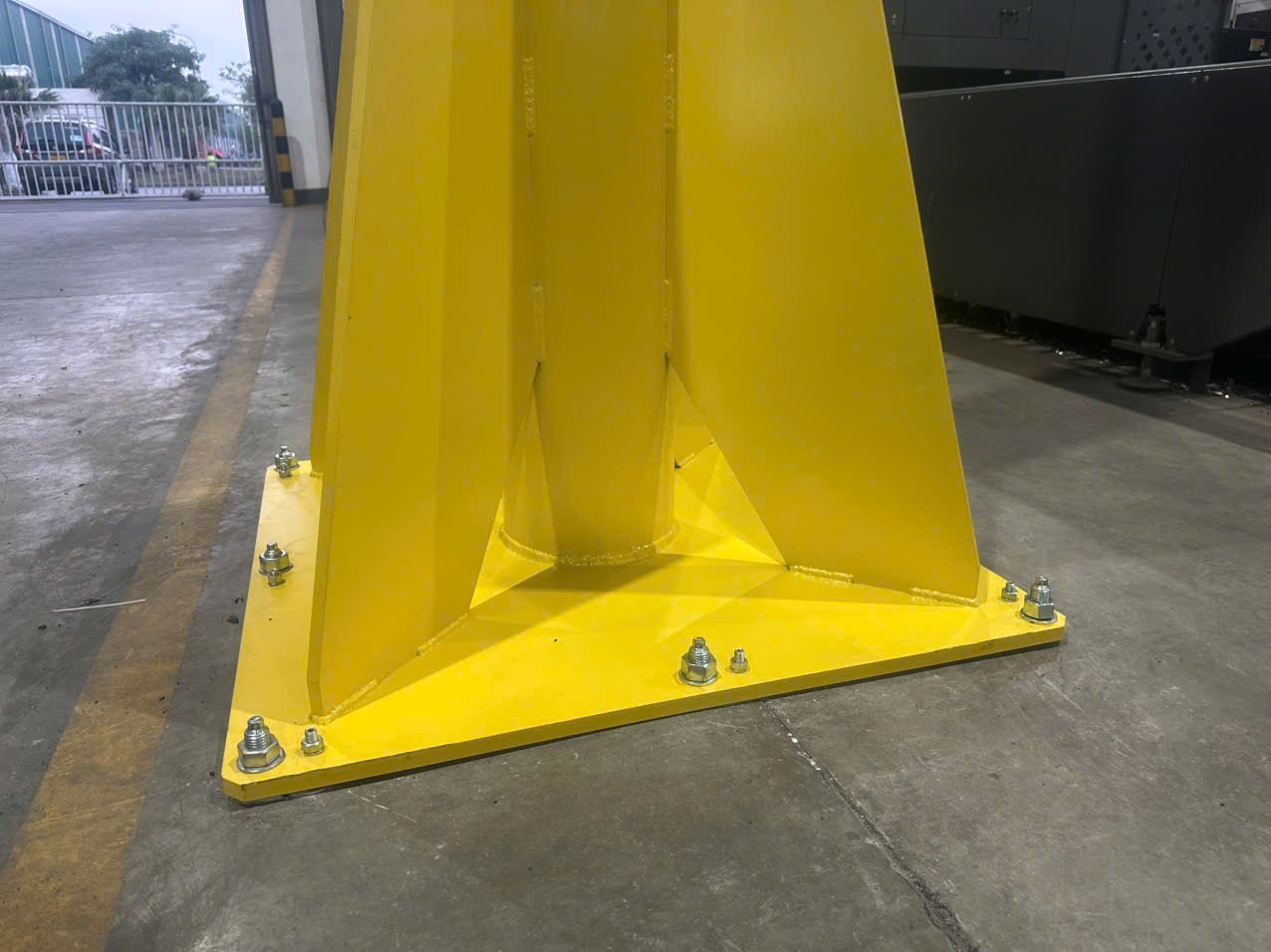

Cầu trục xoay thanh ray 500kg: cột thép đứng, đế bắt bu lông xuống nền, cần xoay trên thanh ray tải 500 kg, phủ trọn khu vực đặt tấm và bàn máy cắt.
Pa lăng điện COMEUP: nâng hạ êm, điều khiển bằng tay bấm, chạy dọc thanh ray trên cần xoay.

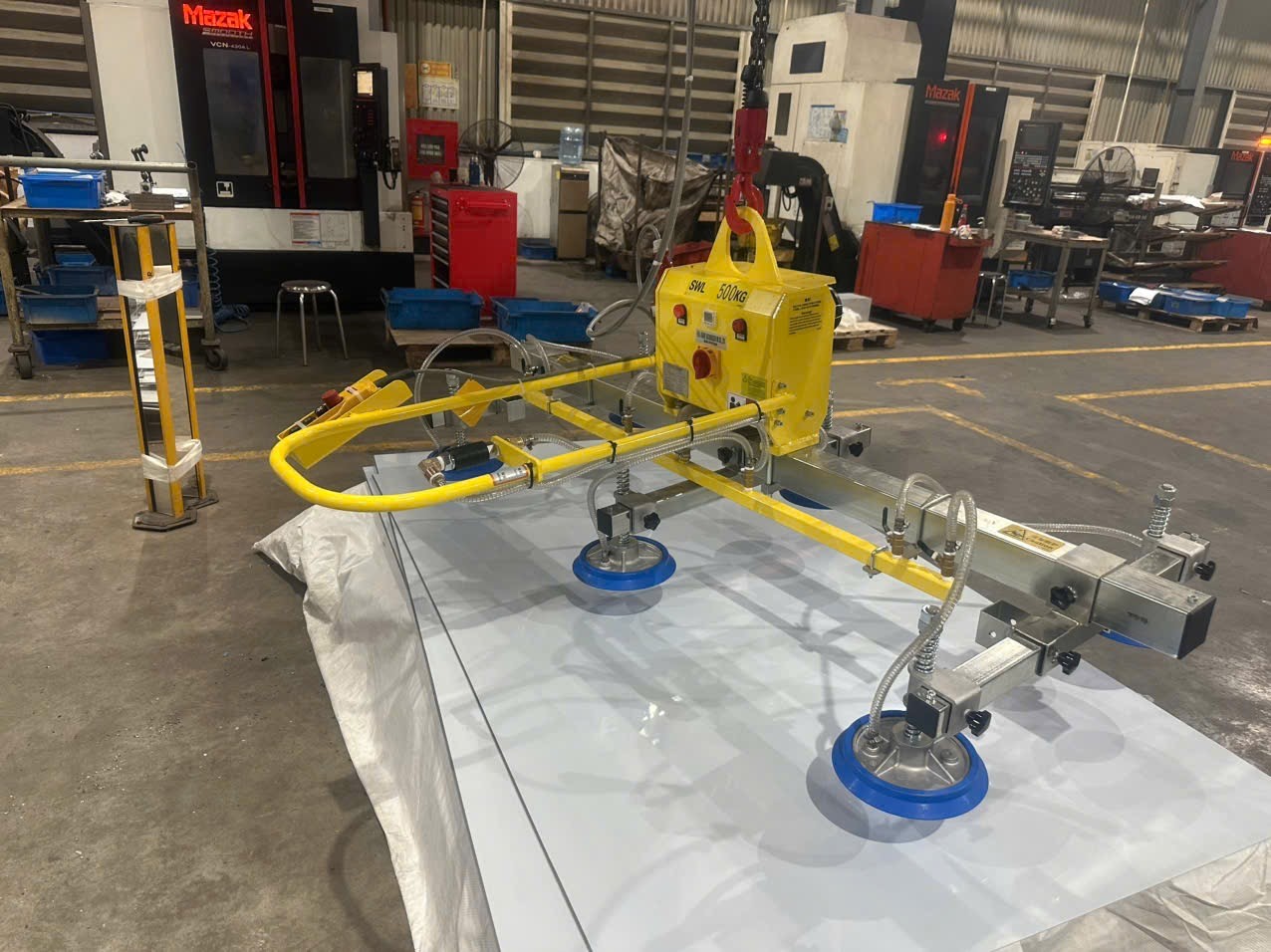

Mặt hút chân không dùng điện 500kg: bơm chân không chạy điện đặt trên thân mặt hút, khung nhiều giác hút bố trí theo khổ tấm 3000 x 1500 mm, lò xo giảm chấn ở từng giác hút, tay cầm và nút điều khiển ngay trên khung.

Thông số chính

Tải cầu trục500 kg
Pa lăngPa lăng điện COMEUP
Mặt hútChân không dùng điện (bơm chân không), tải 500 kg
Khổ tấm3000 x 1500 mm
Vị tríKhu vực cấp tấm cho máy cắt CNC

Lợi ích cho nhà xưởng

Một người thao tác

Hút, nâng, xoay và đặt tấm chỉ cần một công nhân, không phải huy động xe nâng.

Tấm không trầy, không cong

Nhiều giác hút đỡ đều cả tấm, không kẹp mép nên bề mặt thép giữ nguyên.

Cấp tấm nhanh cho máy cắt

Rút ngắn thời gian chờ nạp tấm, máy cắt CNC chạy liên tục hơn.

Hình ảnh lắp đặt thực tế

Cầu trục xoay thanh ray 500kg với mặt hút chân không dùng điện hút tấm thép 500kg - ảnh 1

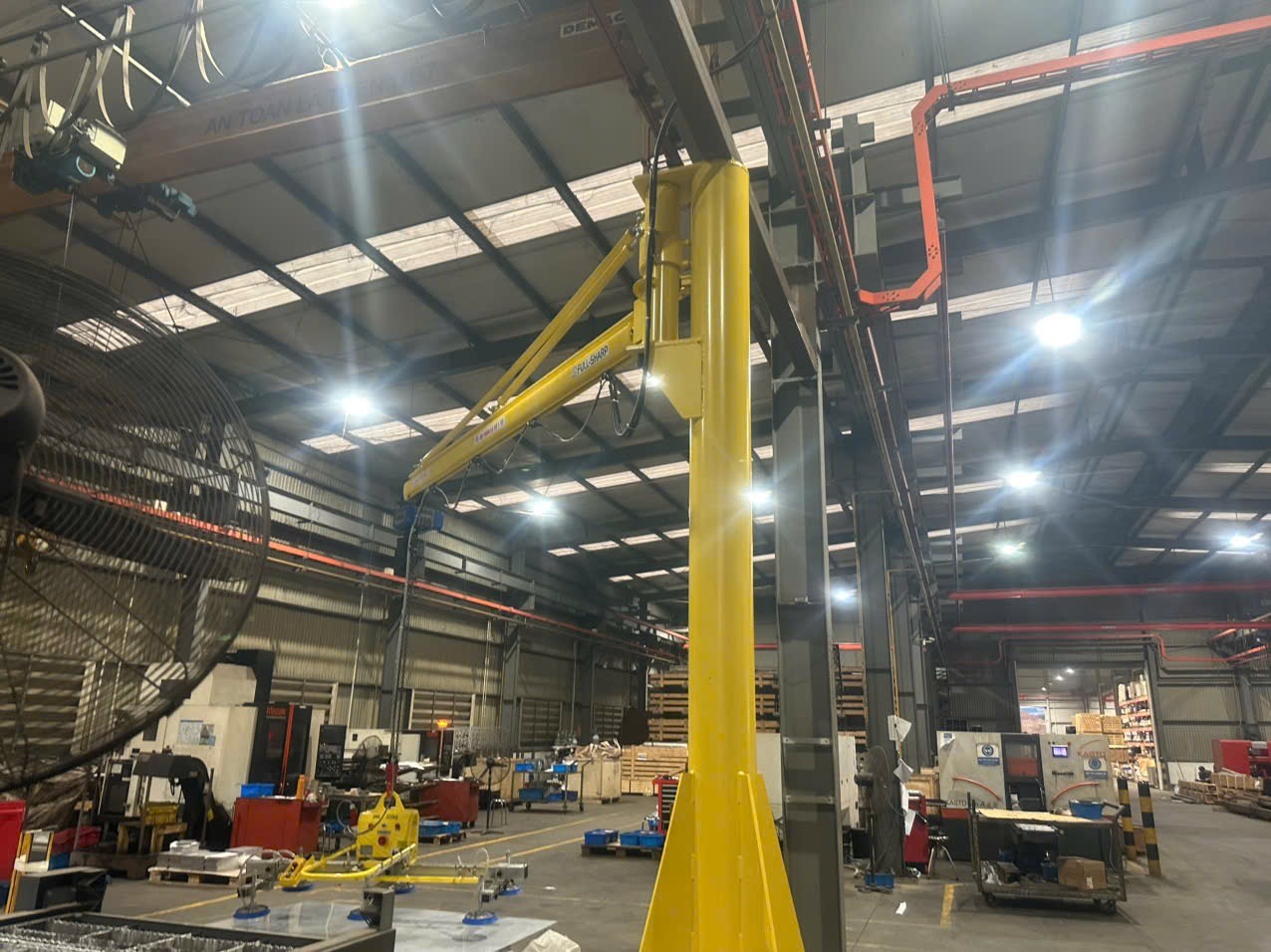

Cầu trục xoay thanh ray 500kg với mặt hút chân không dùng điện hút tấm thép 500kg - ảnh 2

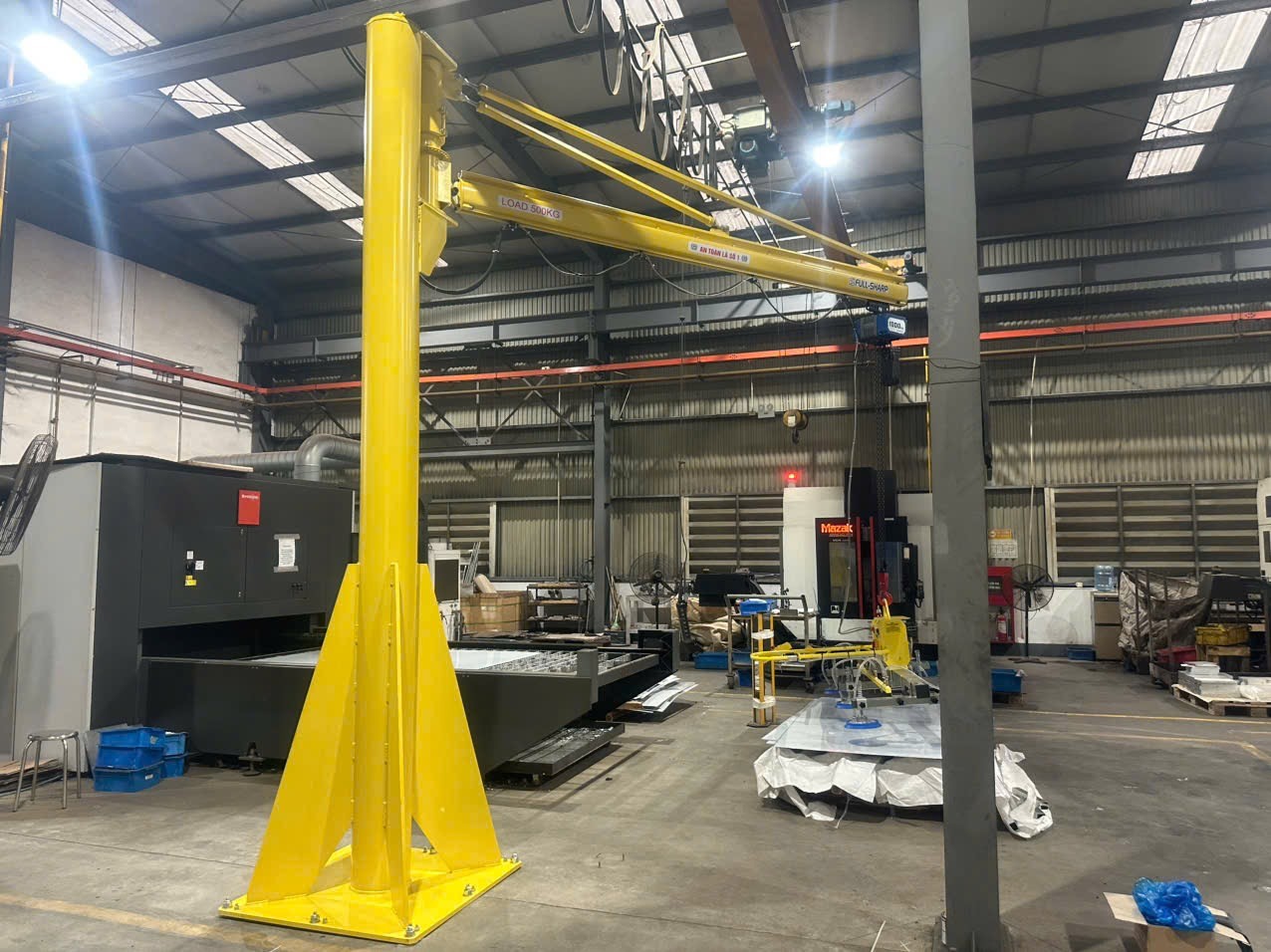

Cầu trục xoay thanh ray 500kg với mặt hút chân không dùng điện hút tấm thép 500kg - ảnh 3

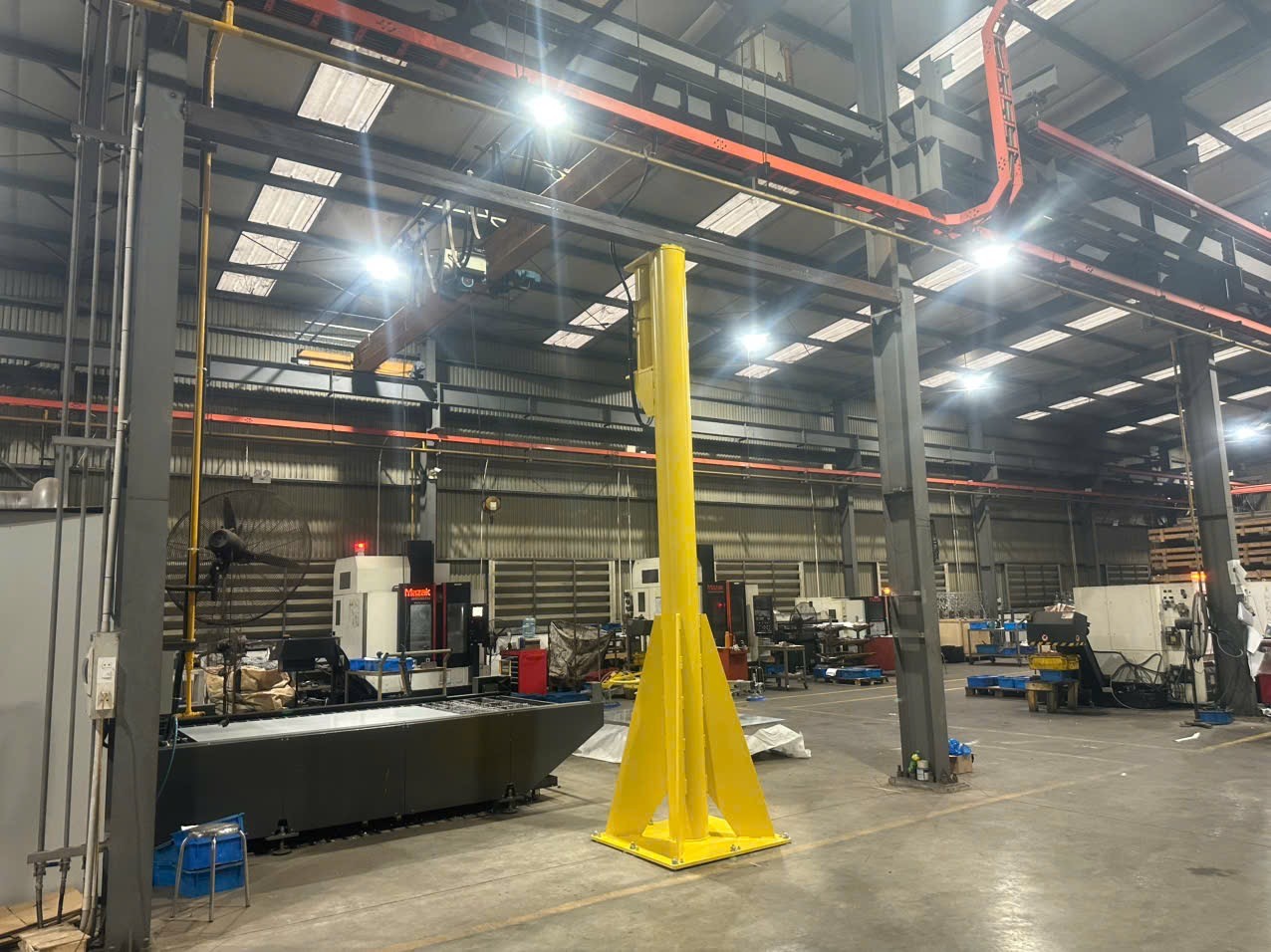

Cầu trục xoay thanh ray 500kg với mặt hút chân không dùng điện hút tấm thép 500kg - ảnh 4

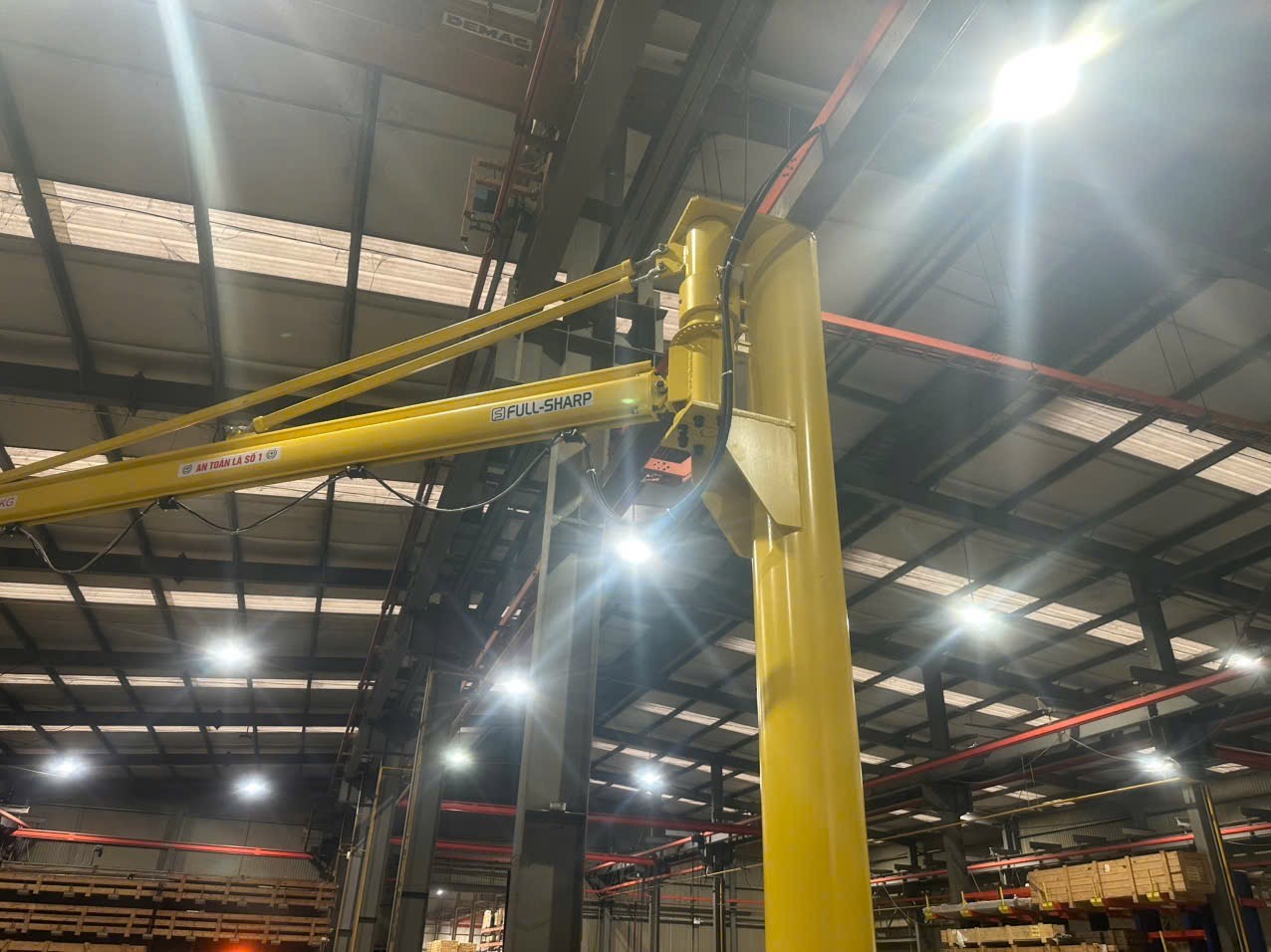

Cầu trục xoay thanh ray 500kg với mặt hút chân không dùng điện hút tấm thép 500kg - ảnh 5

Cầu trục xoay thanh ray 500kg với mặt hút chân không dùng điện hút tấm thép 500kg - ảnh 6

Cầu trục xoay thanh ray 500kg với mặt hút chân không dùng điện hút tấm thép 500kg - ảnh 7

Bấm vào ảnh để xem lớn. Album 7 ảnh chụp tại công trình.

Ứng dụng phù hợp

Xưởng cắt laser, cắt plasma tấm thép
Cấp tấm thép, inox, nhôm cho máy cắt CNC
Kho tấm kim loại cần xếp dỡ thường xuyên
Xưởng gia công kết cấu thép, tủ bảng điện

Sản phẩm và dự án liên quan

Dự án cầu trục xoay thanh ray 500kg đã lắp đặt
Dự án mặt hút chân không hút tấm
Mặt hút chân không FullSharp
Pa lăng điện các loại

Câu hỏi thường gặp

Đưa tấm thép lên máy cắt CNC bằng thiết bị gì?

Có thể dùng cầu trục xoay đặt giữa khu tấm và bàn máy, treo pa lăng điện và mặt hút chân không. Ở dự án này cầu trục và mặt hút đều tải 500 kg, một người làm trọn thao tác.

Mặt hút chân không dùng điện có cần khí nén không?

Không. Bơm chân không chạy điện đặt ngay trên thân mặt hút, chỉ cần cắm điện là dùng, không phải kéo đường khí nén. Tay cầm và nút điều khiển nằm ngay trên khung.

Tấm thép dài và mỏng có bị cong khi hút không?

Khung có nhiều giác hút bố trí theo khổ tấm 3000 x 1500 mm, mỗi giác có lò xo giảm chấn nên đỡ đều cả tấm, không kẹp mép nên mặt thép không trầy.
