Tấm thép từ kệ qua máy cắt – mặt hút khí nén, 500kg

FullSharp lắp cầu trục xoay thanh ray 500 kg ngay giữa kệ sắt chứa tấm và máy cắt laser, treo pa lăng điện COMEUP cùng mặt hút chân không khí nén tải 400 kg để lấy tấm thép 3000 x 1500 mm. Mặt hút đưa vào từng tầng kệ, công nhân hút tấm, nâng, xoay cần và đặt thẳng lên bàn máy cắt mà chỉ cần một người.

Tấm thép 3000 x 1500 mm được xếp trên kệ sắt nhiều tầng cạnh máy cắt laser. Mỗi lần cắt phải rút tấm ra khỏi kệ và đặt lên bàn máy; làm thủ công thì chậm, dễ trầy tấm và mất an toàn khi tấm lớn, nặng.

FullSharp lắp cầu trục xoay thanh ray 500kg ngay giữa kệ chứa tấm và máy cắt, treo pa lăng điện COMEUP và mặt hút chân không khí nén hút tấm thép. Công nhân hút tấm trên kệ, nâng lên, xoay cần và đặt thẳng lên bàn máy cắt.

Cầu trục xoay thanh ray 500kg, mặt hút chân không khí nén đưa tấm thép từ kệ sắt qua máy cắt

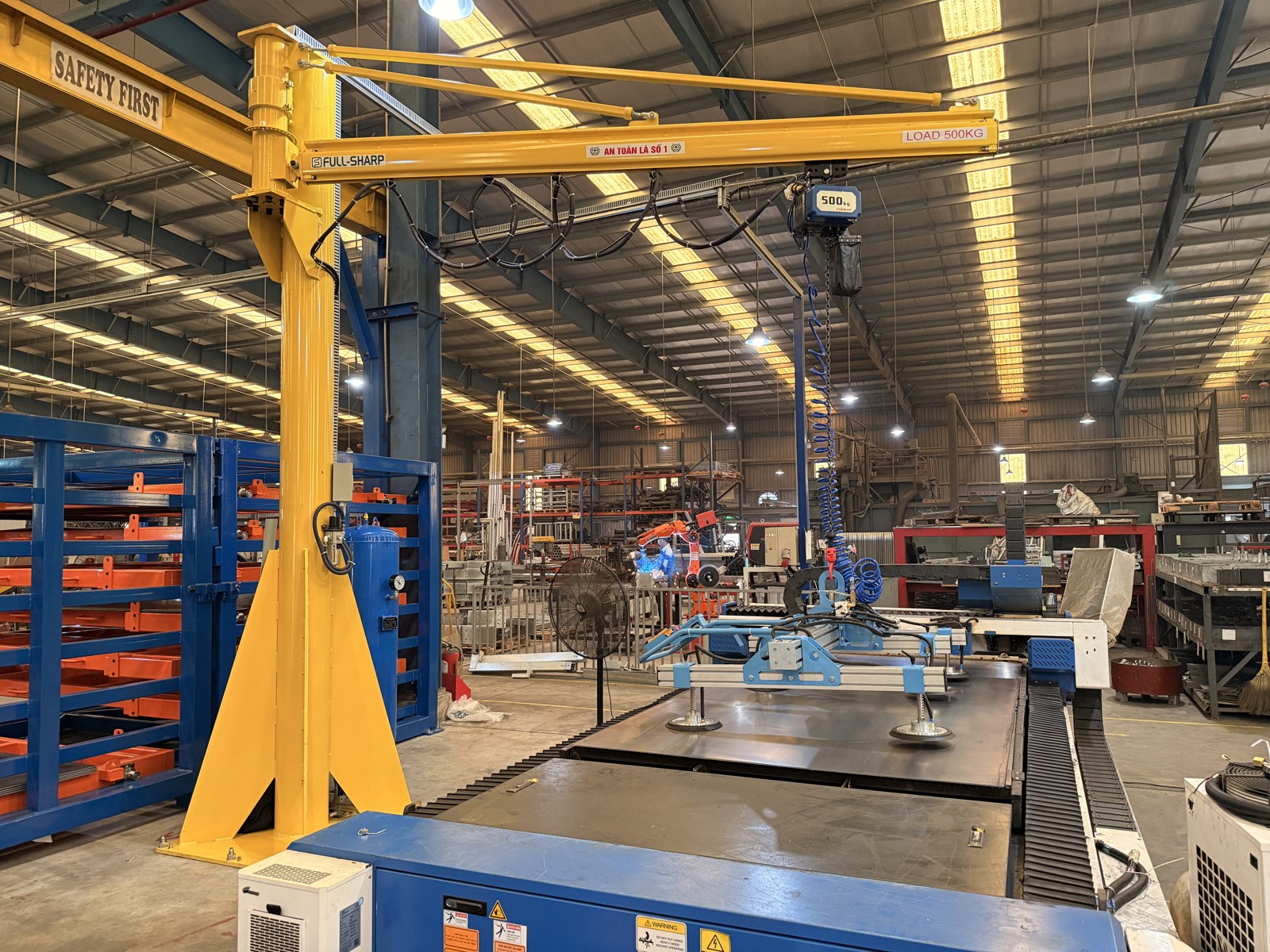

Cầu trục xoay thanh ray 500kg đặt giữa kệ sắt chứa tấm và máy cắt laser.

Thiết bị lắp đặt

Cầu trục xoay thanh ray 500kg: cột đứng, đế bắt bu lông xuống nền, cần xoay trên thanh ray tải 500 kg, tầm với phủ cả kệ chứa tấm và bàn máy cắt.
Pa lăng điện COMEUP: nâng hạ êm, chạy dọc thanh ray trên cần xoay, ống khí xoắn đi kèm cấp khí cho mặt hút.

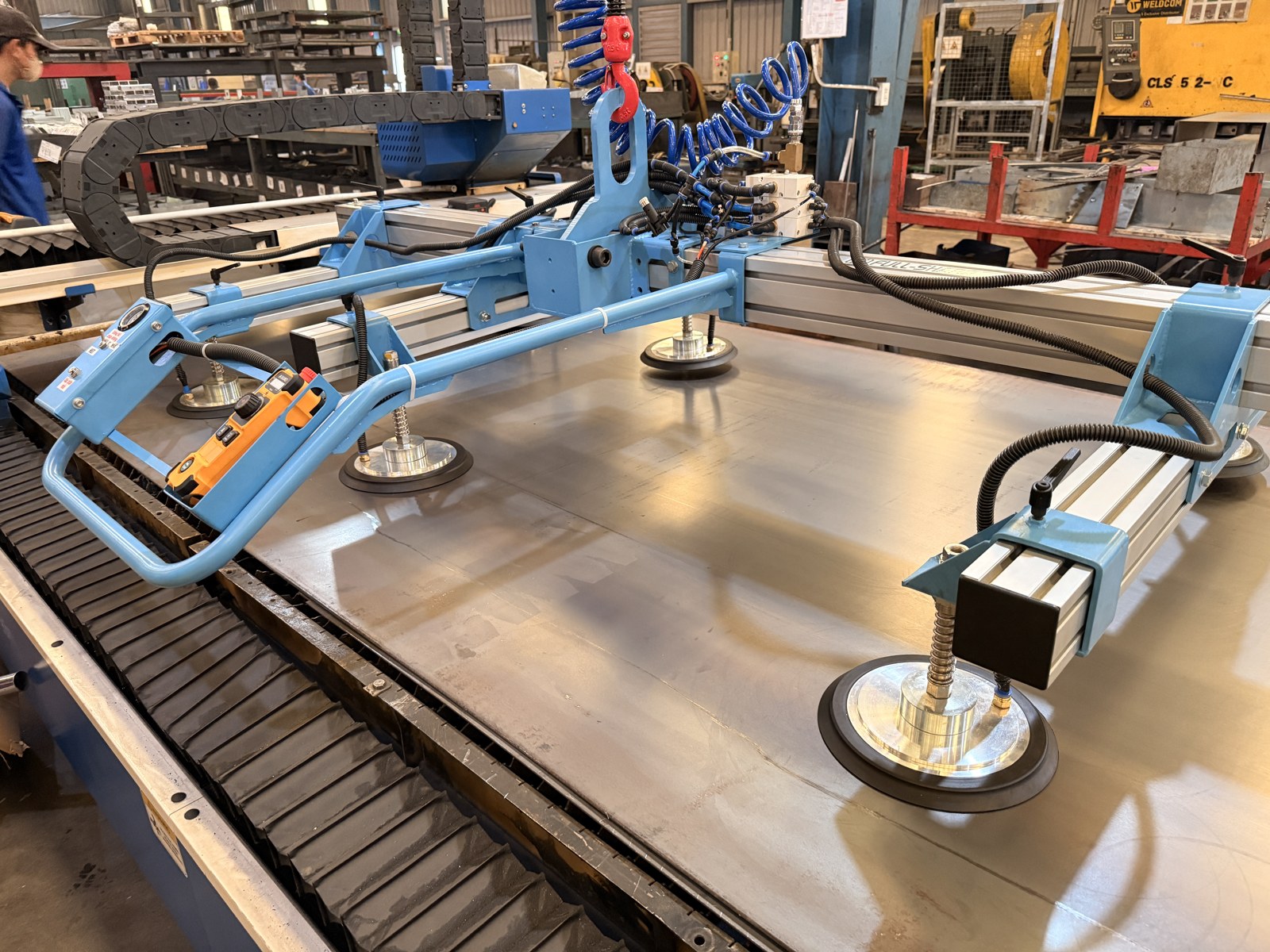

Mặt hút chân không khí nén: dùng khí nén tạo chân không, khung nhôm với nhiều giác hút có lò xo, bình tích áp và đồng hồ chân không, điều khiển từ xa trên tay cầm.

Thông số chính

Tải cầu trục500 kg
Pa lăngPa lăng điện COMEUP
Mặt hútChân không khí nén, tải 400 kg
Khổ tấm3000 x 1500 mm
Vị tríTừ kệ sắt chứa tấm qua máy cắt laser

Lợi ích cho nhà xưởng

Lấy tấm thẳng từ kệ

Mặt hút đưa vào từng tầng kệ, không phải rút tấm bằng tay hay dùng xe nâng.

Tấm giữ phẳng, không trầy

Nhiều giác hút đỡ đều cả tấm, có bình tích áp giữ chân không ổn định.

Một người vận hành

Hút, nâng, xoay và đặt tấm lên máy cắt chỉ cần một công nhân.

Hình ảnh lắp đặt thực tế

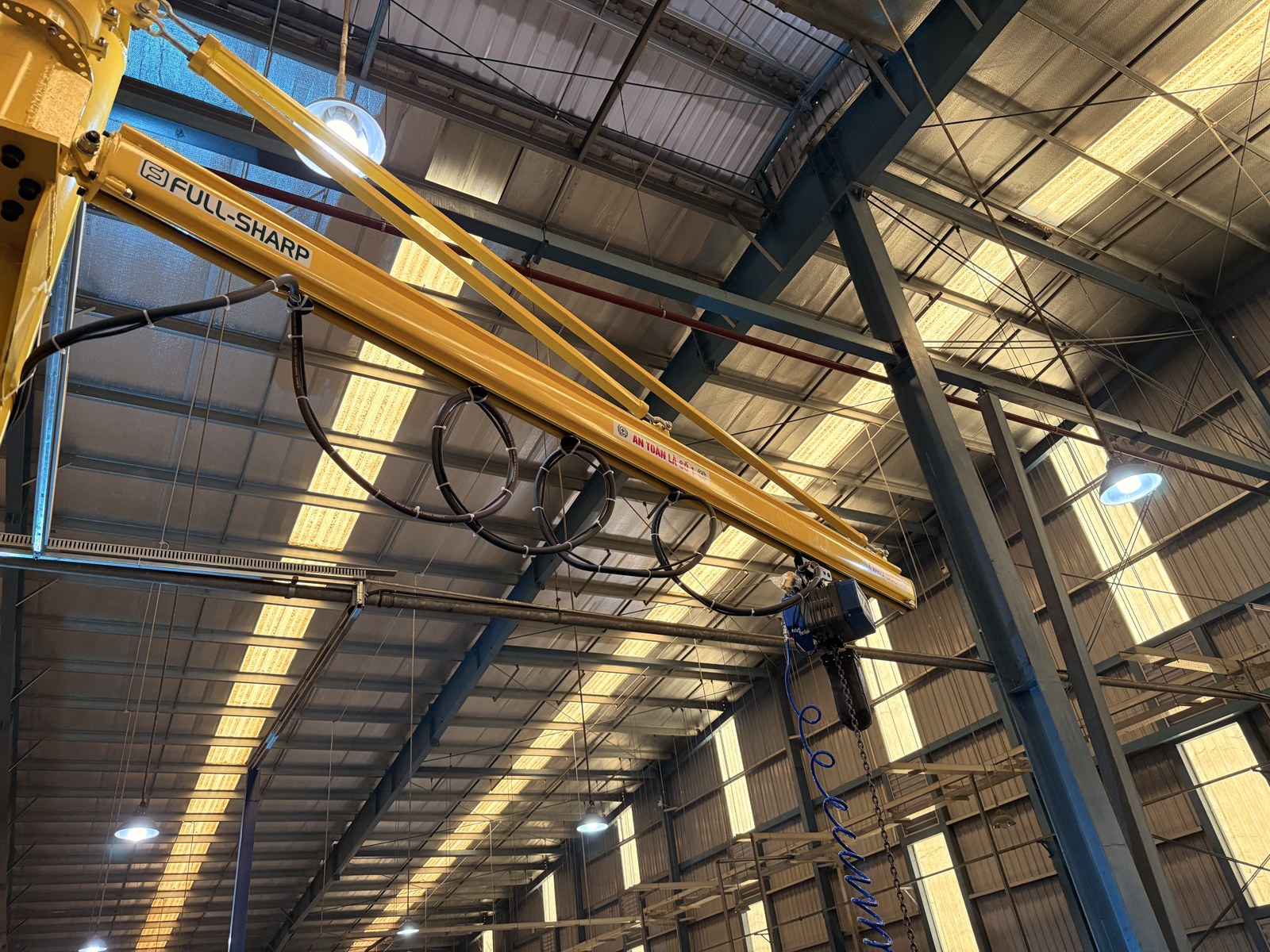

Cầu trục xoay thanh ray 500kg, mặt hút chân không khí nén đưa tấm thép từ kệ sắt qua máy cắt - ảnh 1

Cầu trục xoay thanh ray 500kg, mặt hút chân không khí nén đưa tấm thép từ kệ sắt qua máy cắt - ảnh 2

Cầu trục xoay thanh ray 500kg, mặt hút chân không khí nén đưa tấm thép từ kệ sắt qua máy cắt - ảnh 3

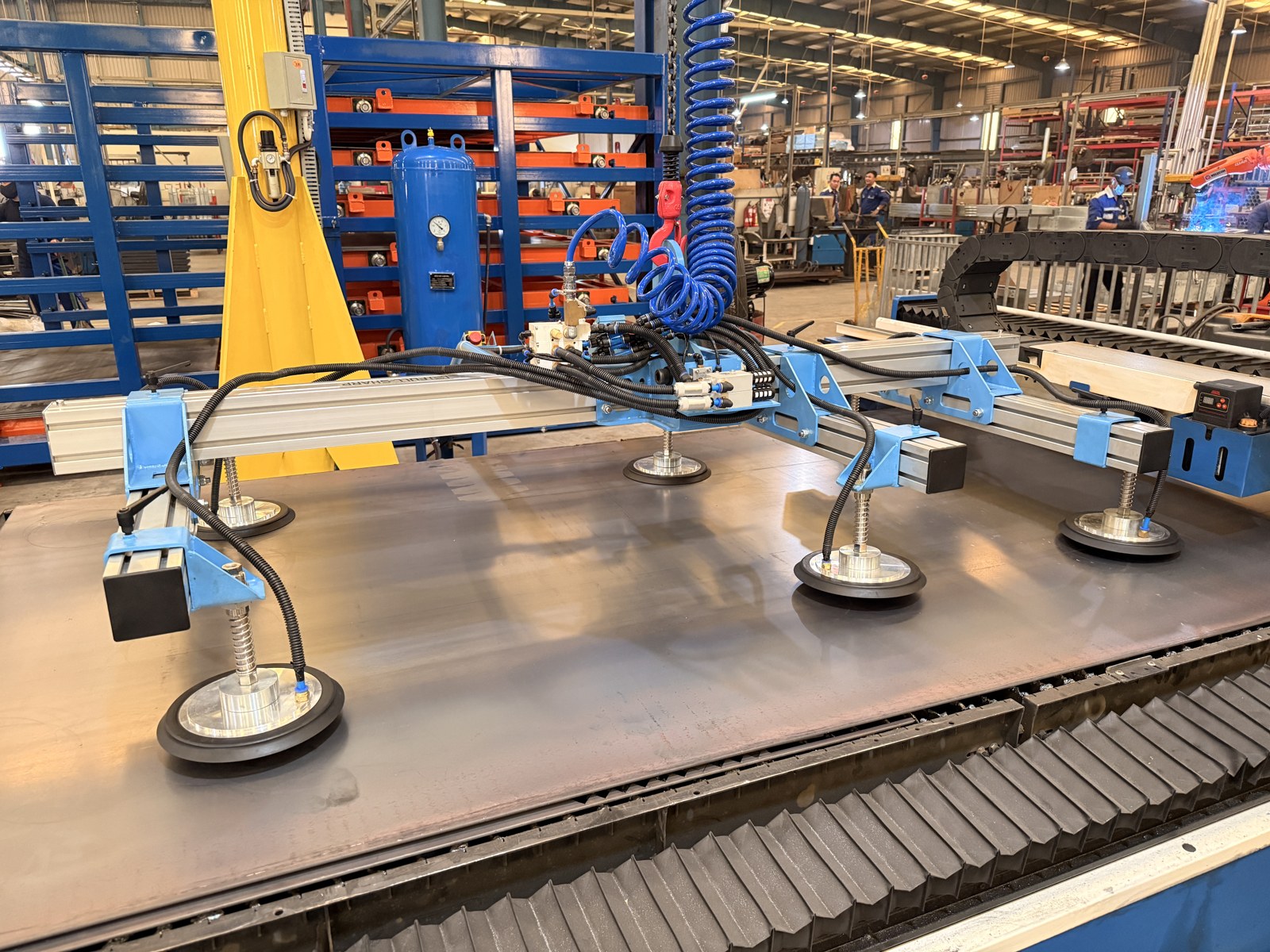

Cầu trục xoay thanh ray 500kg, mặt hút chân không khí nén đưa tấm thép từ kệ sắt qua máy cắt - ảnh 4

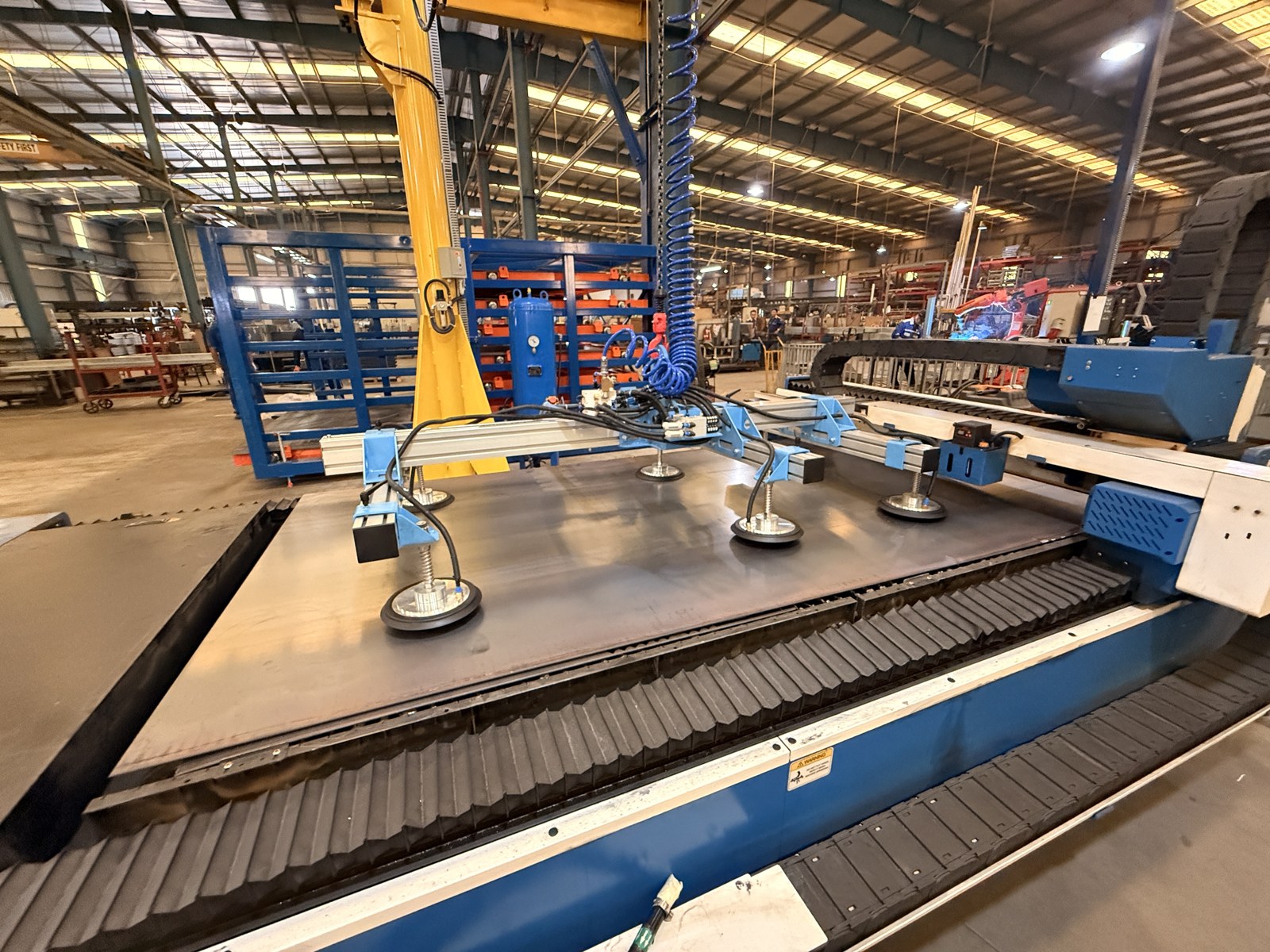

Cầu trục xoay thanh ray 500kg, mặt hút chân không khí nén đưa tấm thép từ kệ sắt qua máy cắt - ảnh 5

Bấm vào ảnh để xem lớn. Album 5 ảnh chụp tại công trình.

Ứng dụng phù hợp

Xưởng cắt laser có kệ chứa tấm nhiều tầng
Cấp tấm thép, inox, nhôm cho máy cắt CNC
Kho tấm kim loại cần lấy tấm theo từng tầng
Xưởng gia công kết cấu thép, cơ khí chế tạo

Sản phẩm và dự án liên quan

Dự án cầu trục xoay thanh ray 500kg đã lắp đặt
Dự án mặt hút chân không hút tấm
Mặt hút chân không FullSharp
Pa lăng điện các loại

Câu hỏi thường gặp

Mặt hút có lấy được tấm ở từng tầng kệ không?

Có. Mặt hút đưa vào từng tầng kệ, hút tấm rồi nâng ra, không phải rút tấm bằng tay hay dùng xe nâng. Tầm với cần xoay phủ cả kệ chứa tấm và bàn máy cắt.

Mặt hút chân không khí nén được cấu tạo ra sao?

Mặt hút dùng khí nén tạo chân không, khung nhôm với nhiều giác hút có lò xo, bình tích áp và đồng hồ chân không, điều khiển từ xa trên tay cầm. Ống khí xoắn đi theo pa lăng để cấp khí.

Xưởng muốn làm tương tự cần gửi gì?

Anh chị gửi FullSharp khổ tấm, trọng lượng tấm lớn nhất, sơ đồ kệ chứa và vị trí máy cắt. FullSharp khảo sát tại xưởng, tính tầm với cần xoay và chọn mặt hút phù hợp.
