FullSharp thiết kế riêng tay nâng trợ lực khí nén 6 trục cho một máy khắc laser 3D, dùng để đưa chi tiết nặng vào và lấy ra, vừa nâng vừa xoay vừa nghiêng cho đúng tư thế đặt trong máy. Khi chạy thử với tải 35 kg, người thao tác chỉ một tay đẩy nhẹ là tải đi mọi hướng, buông tay tải đứng yên, còn đế được làm nhỏ gọn theo khoảng trống hẹp quanh máy.

Khách hàng dùng máy khắc laser 3D cần đưa chi tiết nặng vào và lấy ra khỏi máy nhiều lần mỗi ca. Vị trí đặt chi tiết trong máy đòi hỏi vừa nâng, vừa xoay, vừa nghiêng cho đúng tư thế, còn khoảng trống quanh máy lại rất hẹp. Bê bằng tay thì mỏi và dễ va chạm vào đầu khắc.

FullSharp thiết kế riêng một tay nâng trợ lực khí nén 6 trục (tay nâng "không trọng lực") cho máy này. Khi chạy thử, cánh tay treo tải 35 kg nhưng người thao tác chỉ cần một tay đẩy nhẹ là nâng, hạ, xoay và đưa tải tới đúng vị trí; buông tay thì tải đứng yên. Theo mặt bằng thực tế của khách, đế thiết bị được làm rất nhỏ gọn, có bánh xe để di chuyển và chân tăng chỉnh để cố định khi làm việc.

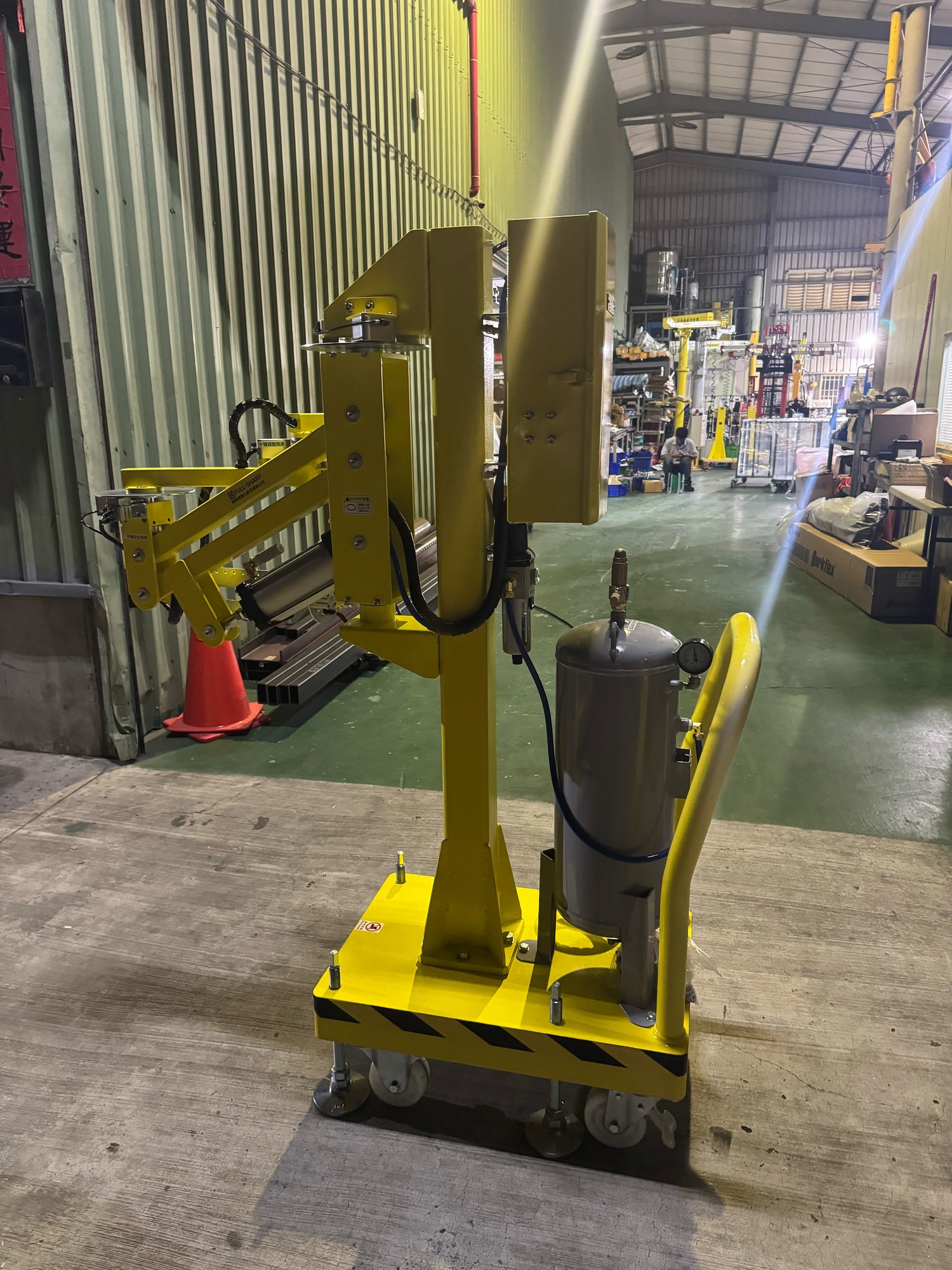

Tay nâng trợ lực khí nén 6 trục cho máy khắc laser 3D, đế di động nhỏ gọn

Tay nâng trợ lực khí nén 6 trục FullSharp cho máy khắc laser 3D, chạy thử với tải 35 kg trước khi giao.

Thiết bị lắp đặt

Cánh tay cân bằng khí nén 6 trục: cánh tay hình bình hành với xi lanh cân bằng, thêm các khớp xoay ở đầu tay để tải đi được mọi hướng và xoay đúng tư thế đặt vào máy.
Đế di động nhỏ gọn: đế thép thiết kế theo mặt bằng khách hàng, bánh xe để dời thiết bị, chân tăng chỉnh bằng tay quay để cố định chắc chắn khi làm việc.
Bình khí và cụm điều áp: bình tích khí gắn trên đế, bộ lọc điều áp, van cân bằng, van một chiều an toàn và van xả an toàn cho bình khí.
Hộp điều khiển và phanh từng trục: công tắc khoá, mở phanh cho cánh tay và các trục định vị, giữ tải cố định khi cần thao tác chính xác.

Thông số chính

Loại thiết bịTay nâng trợ lực khí nén 6 trục
Ứng dụngCấp và lấy chi tiết cho máy khắc laser 3D
Tải chạy thử35 kg
NguồnKhí nén, có bình tích khí riêng
ĐếDi động, nhỏ gọn theo mặt bằng, có chân tăng chỉnh
Khoá vị tríPhanh cánh tay và phanh định vị từng trục

Lợi ích cho nhà xưởng

Nhẹ như không

Tải 35 kg được cân bằng hoàn toàn, một người thao tác bằng một tay, không phải gồng sức.

Đặt chi tiết chính xác

Sáu trục chuyển động cùng phanh khoá từng trục giúp đưa chi tiết vào đúng tư thế, tránh va chạm đầu khắc.

Vừa khít mặt bằng

Đế nhỏ gọn làm theo không gian thực tế quanh máy, dời được khi cần bảo trì hoặc đổi vị trí.

Hình ảnh lắp đặt thực tế

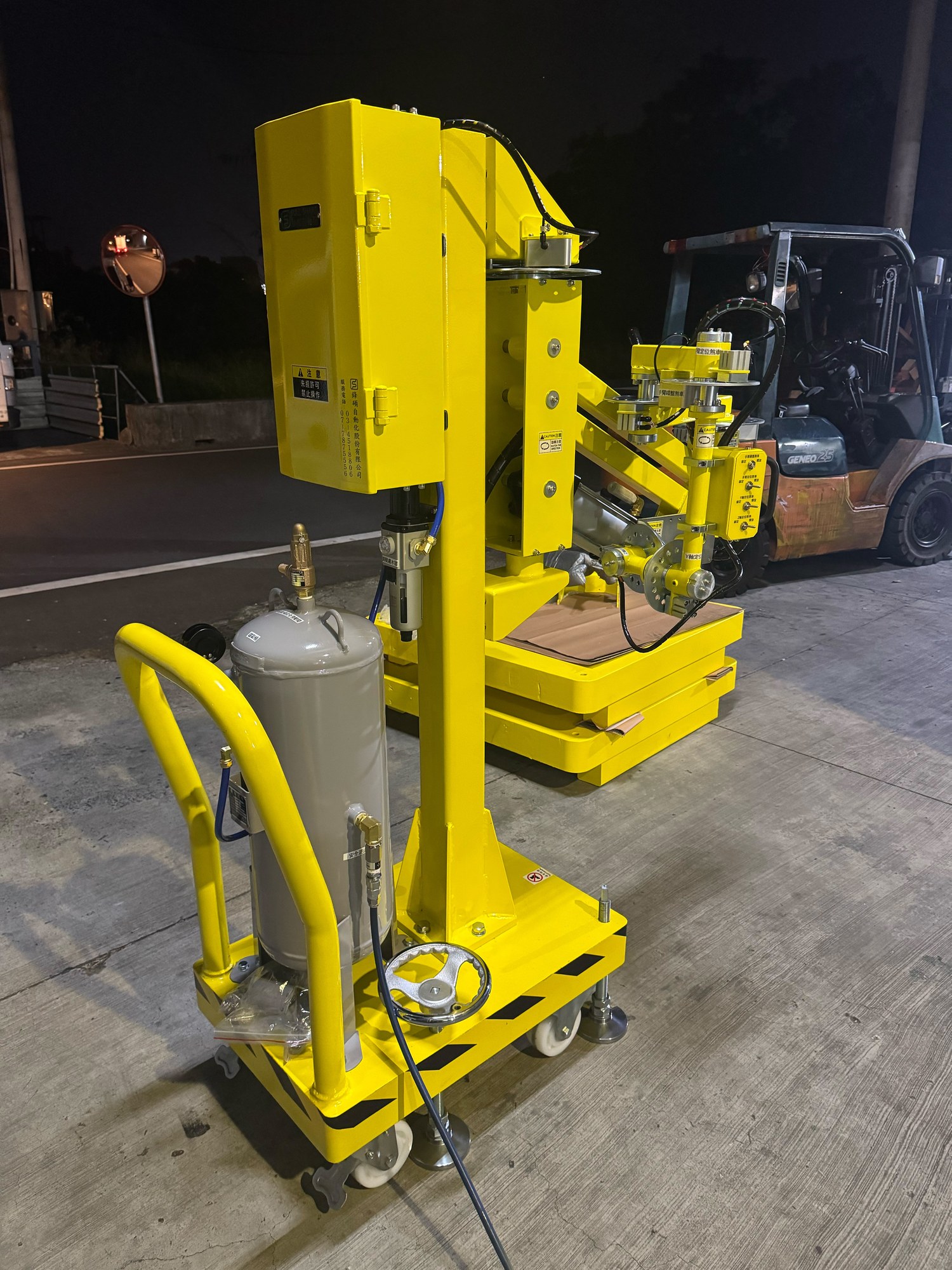

Tay nâng trợ lực khí nén 6 trục cho máy khắc laser 3D, đế di động nhỏ gọn - ảnh 1

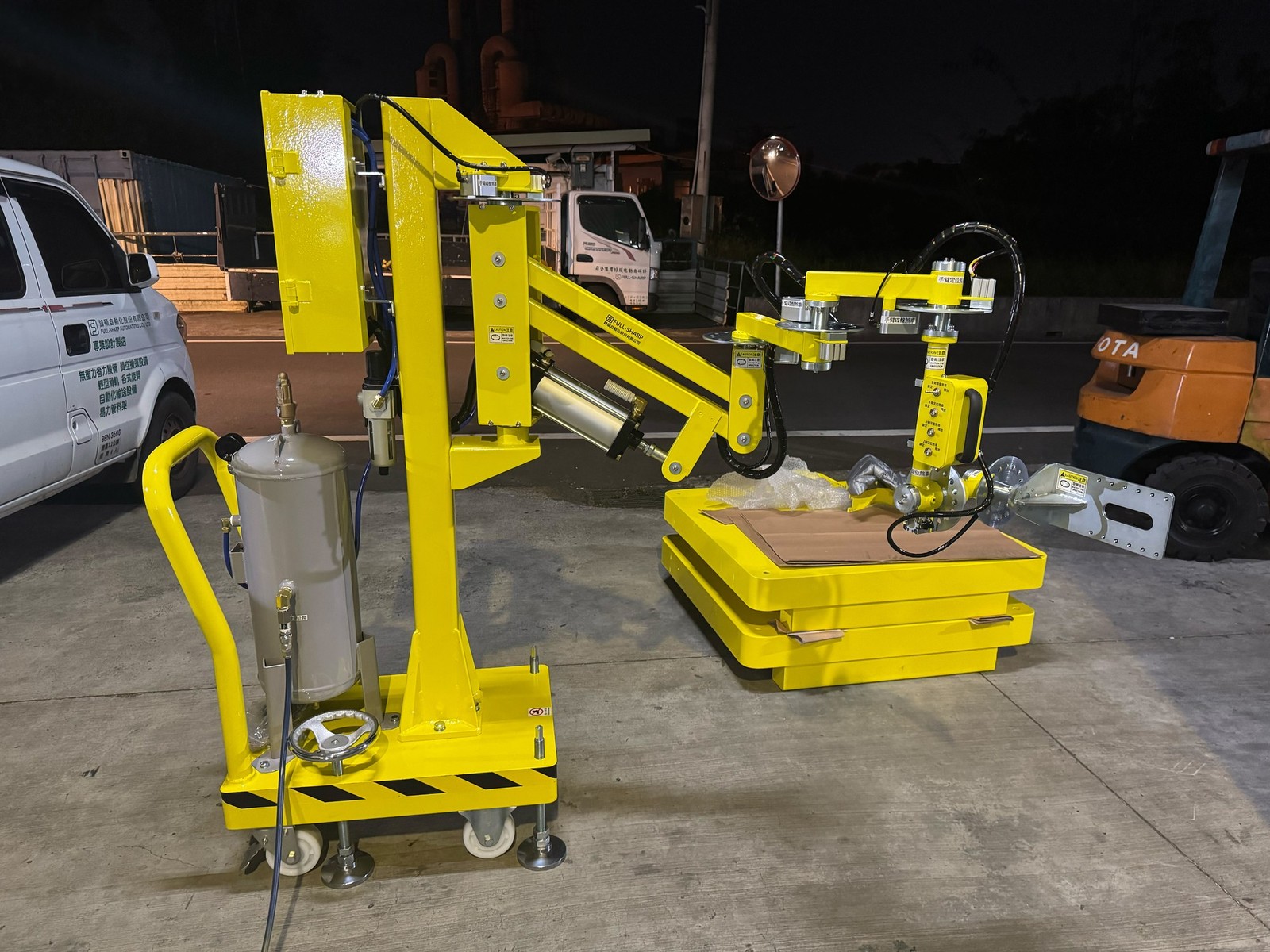

Tay nâng trợ lực khí nén 6 trục cho máy khắc laser 3D, đế di động nhỏ gọn - ảnh 2

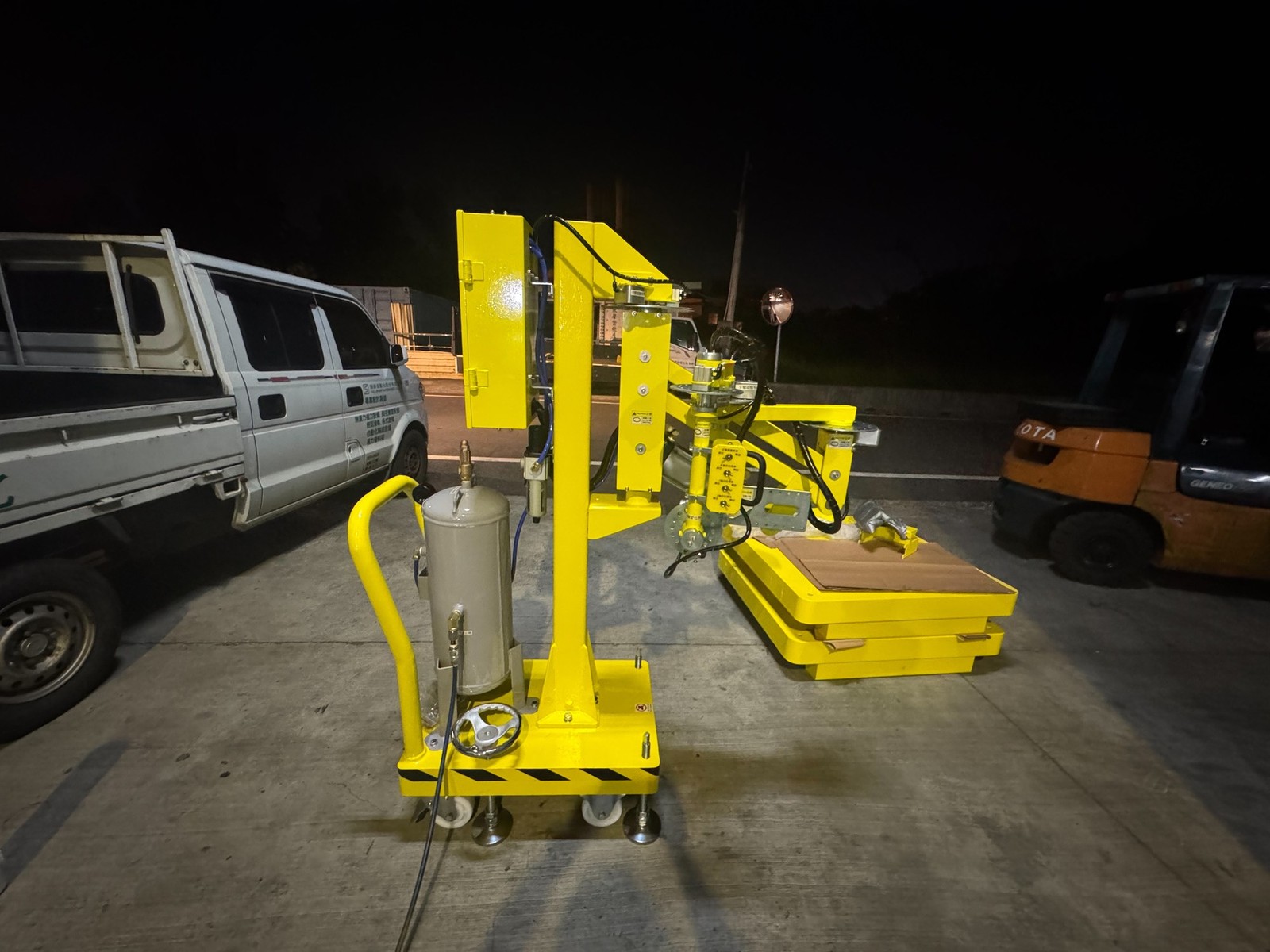

Tay nâng trợ lực khí nén 6 trục cho máy khắc laser 3D, đế di động nhỏ gọn - ảnh 3

Tay nâng trợ lực khí nén 6 trục cho máy khắc laser 3D, đế di động nhỏ gọn - ảnh 4

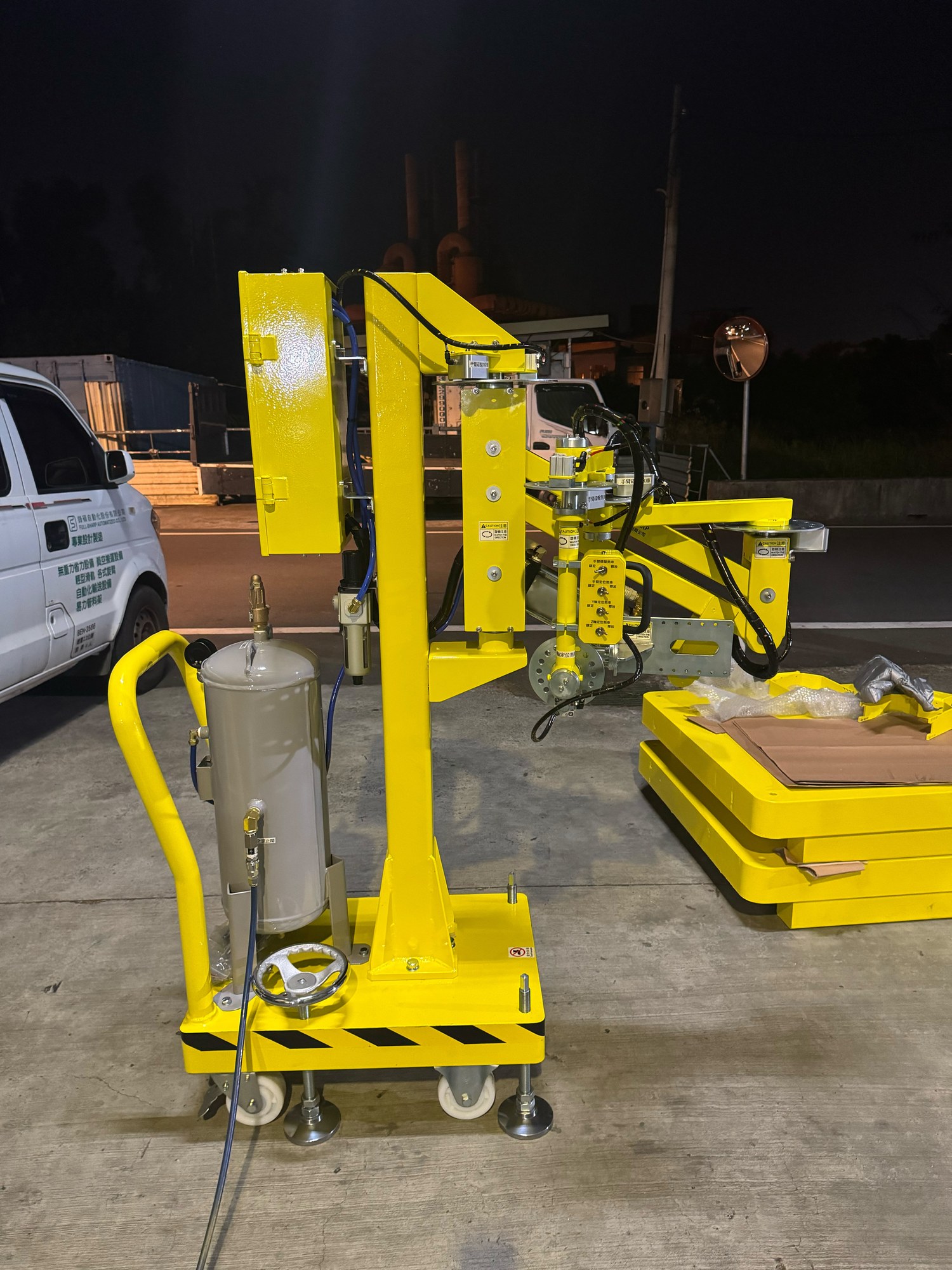

Tay nâng trợ lực khí nén 6 trục cho máy khắc laser 3D, đế di động nhỏ gọn - ảnh 5

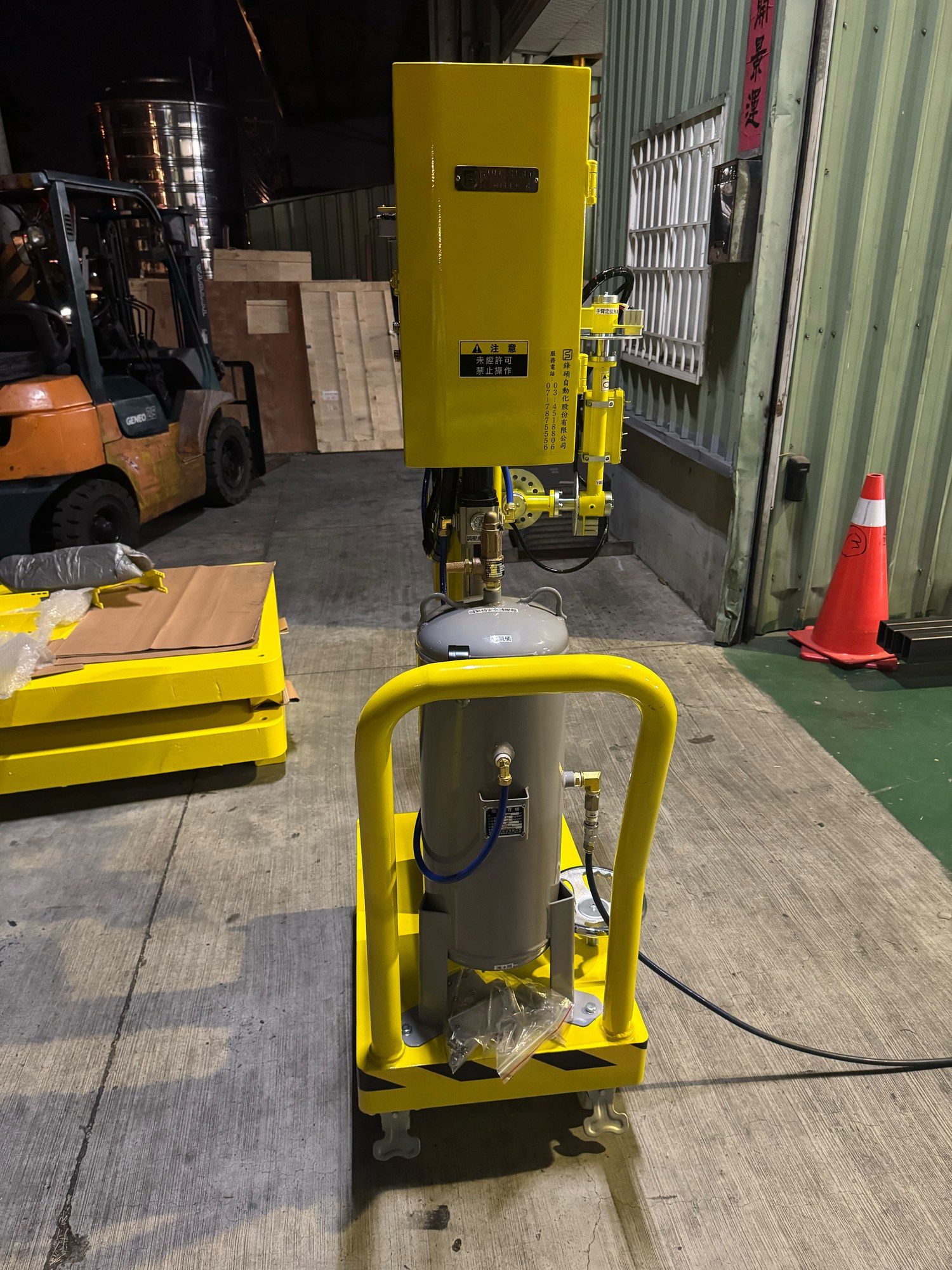

Tay nâng trợ lực khí nén 6 trục cho máy khắc laser 3D, đế di động nhỏ gọn - ảnh 6

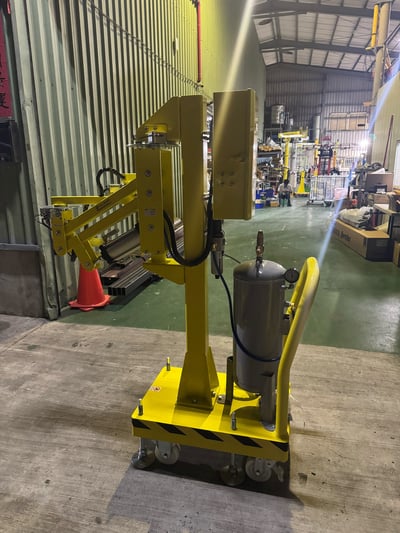

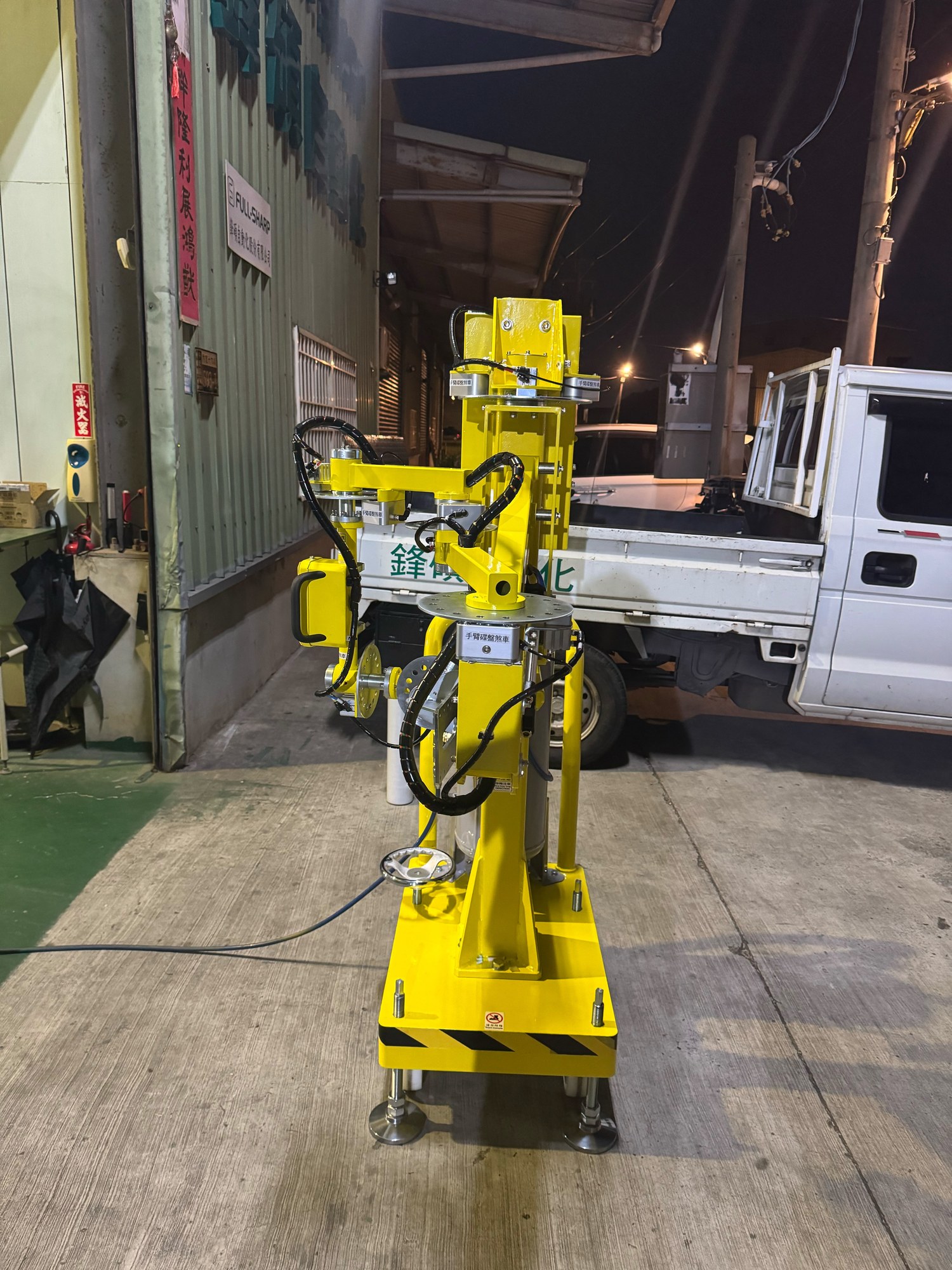

Tay nâng trợ lực khí nén 6 trục cho máy khắc laser 3D, đế di động nhỏ gọn - ảnh 7

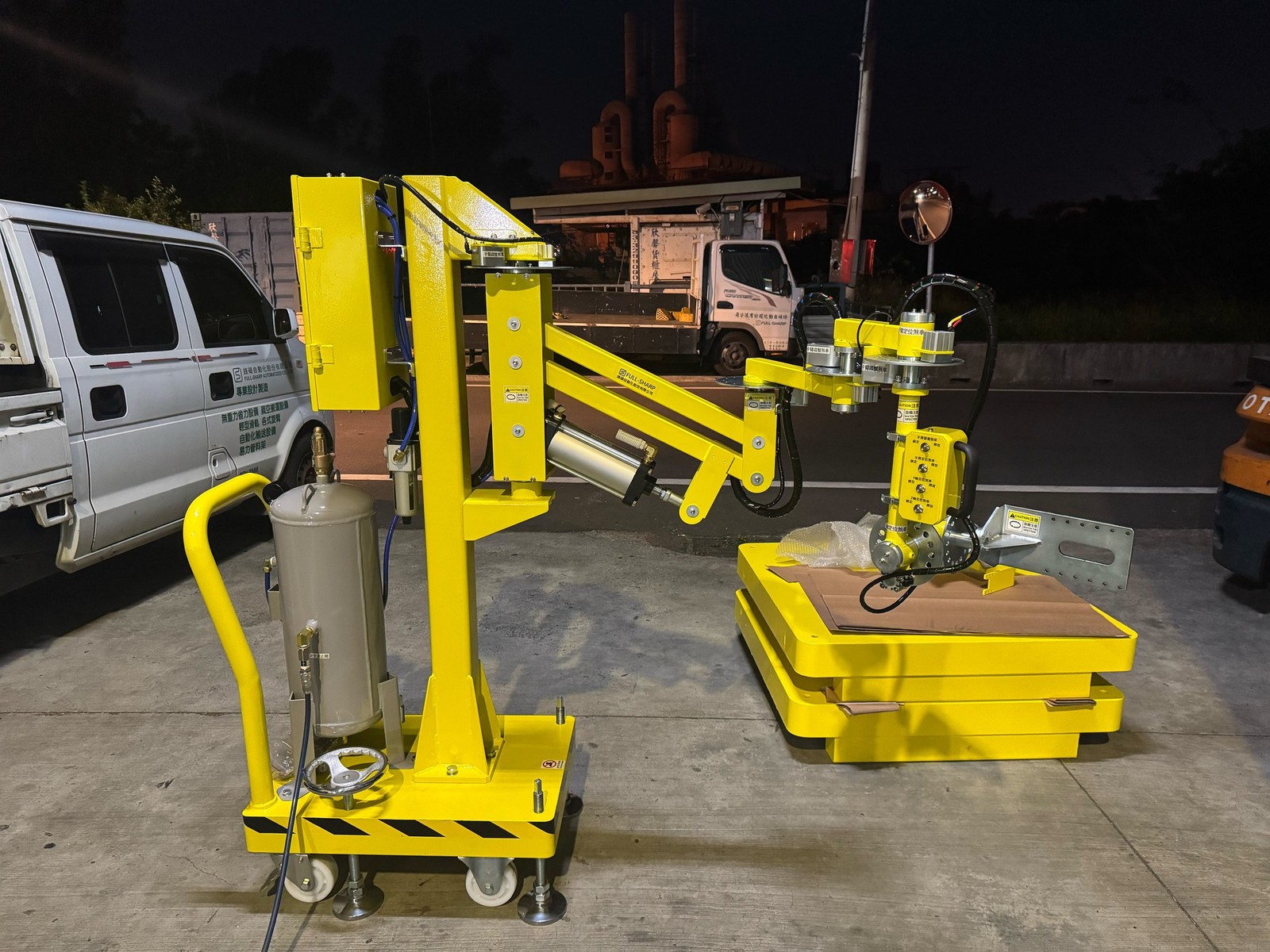

Tay nâng trợ lực khí nén 6 trục cho máy khắc laser 3D, đế di động nhỏ gọn - ảnh 8

Bấm vào ảnh để xem lớn. Album 8 ảnh chụp tại công trình.

Video chạy thử thực tế

Tổng hợp chạy thử: nâng, xoay, lật phôi 35 kg bằng một tay

Chạy thử với tải 35 kg: một người đẩy cánh tay đi mọi hướng nhẹ nhàng

Nâng, hạ và xoay tải 35 kg bằng một tay, dừng ở đâu tải đứng yên ở đó

Ứng dụng phù hợp

Cấp và lấy chi tiết cho máy khắc laser, máy đánh dấu laser
Nạp phôi cho máy CNC, máy gia công cần đặt chi tiết theo tư thế
Lắp ráp chi tiết nặng cần nâng, xoay, nghiêng cùng lúc
Xưởng có mặt bằng hẹp, cần thiết bị di động

Sản phẩm và dự án liên quan

Tay nâng trợ lực FullSharp các loại
Dự án tay nâng trợ lực khí nén đã hoàn thành
Dự án tay nâng trợ lực thông minh

Câu hỏi thường gặp

Tay nâng trợ lực 6 trục khác tay nâng thường thế nào?

Ngoài cánh tay hình bình hành có xi lanh cân bằng, đầu tay có thêm các khớp xoay nên tải vừa nâng hạ vừa xoay, nghiêng được để đặt đúng tư thế vào máy.

Có khóa được tay nâng để căn chỉnh chính xác không?

Có. Hộp điều khiển có công tắc khóa, mở phanh cho cánh tay và phanh định vị từng trục, giữ tải cố định khi cần thao tác chính xác, tránh va vào đầu khắc.

Xưởng không có sẵn khí nén gần máy thì sao?

Thiết bị có bình tích khí gắn trên đế cùng bộ lọc điều áp, van một chiều và van xả an toàn. Nguồn cấp khí cho bình FullSharp xem cùng mặt bằng thật khi khảo sát.
