Nâng khuôn trong phòng lạnh lầu 2 – khung ray nhôm

Trong phòng lạnh ở lầu 2 của nhà máy, trần không thiết kế để treo tải, nên FullSharp làm khung thép tự đứng bắt bu lông xuống sàn, đỡ thanh ray nhôm 200 kg và pa lăng điện để nâng khuôn, chi tiết máy từ bàn thao tác sang pallet. Ray ngang chạy trên hai ray dọc phủ cả mặt bằng, ray nhôm không gỉ, đẩy nhẹ một tay là khuôn đi.

Trong phòng lạnh ở lầu 2 của nhà máy, công nhân phải chuyển khuôn và chi tiết máy từ bàn thao tác sang pallet nhiều lần mỗi ca. Khiêng tay thì mỏi và dễ rơi, còn trần lầu 2 không thiết kế để treo tải nên không thể bắt ray lên kết cấu nhà.

FullSharp làm bộ khung kết cấu tự đứng bằng thép sơn tĩnh điện, đỡ thanh ray nhôm 200kg và pa lăng điện. Khung đứng trên các chân đế bắt bu lông xuống sàn, không phụ thuộc trần nhà, phủ trọn khu bàn thao tác và khu đặt pallet.

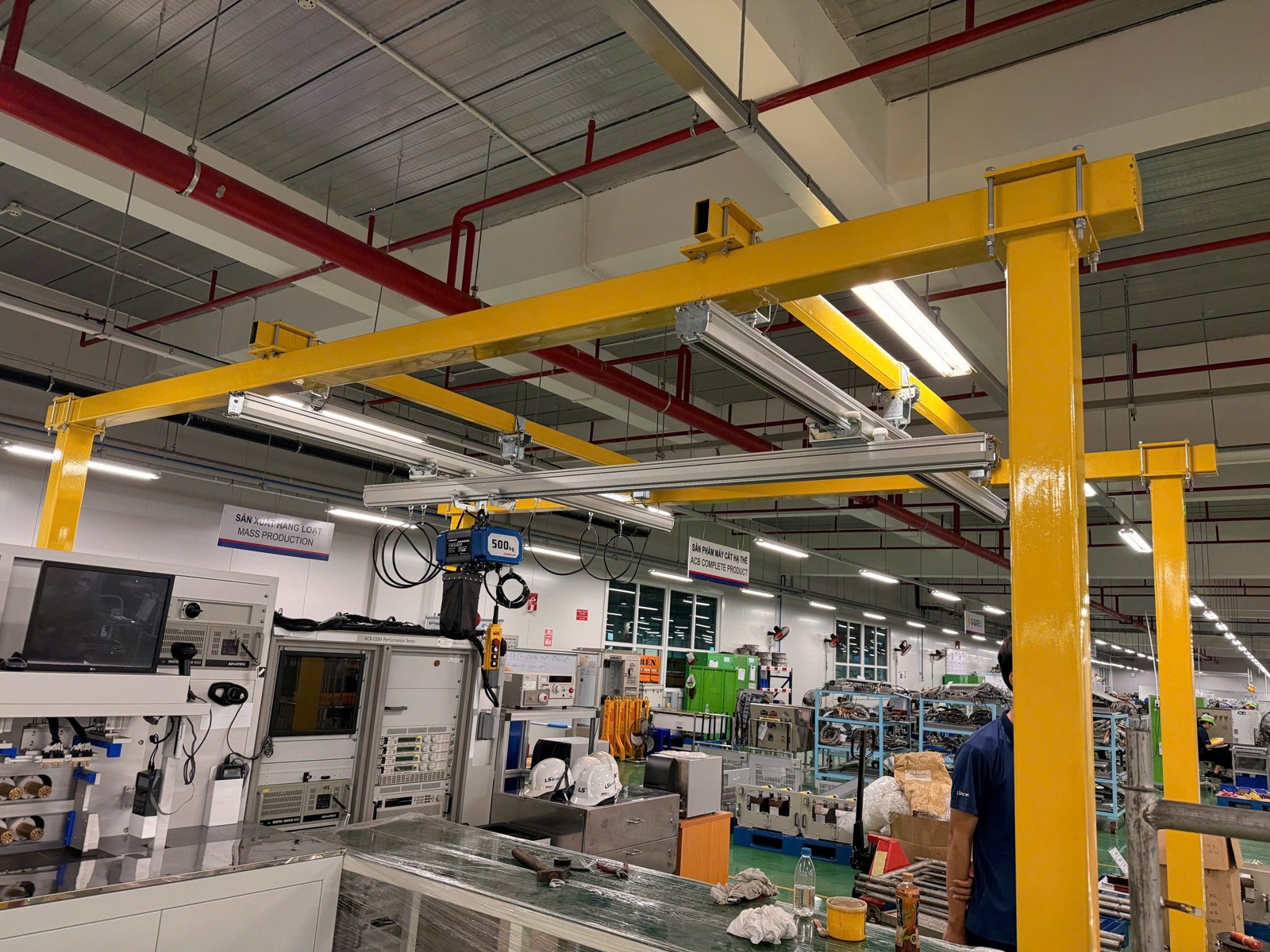

Bộ khung thanh ray nhôm 200kg nâng khuôn trong phòng lạnh, lắp ở lầu 2 nhà máy

Bộ khung thanh ray nhôm 200kg tự đứng trong phòng lạnh, lầu 2 nhà máy.

Thiết bị lắp đặt

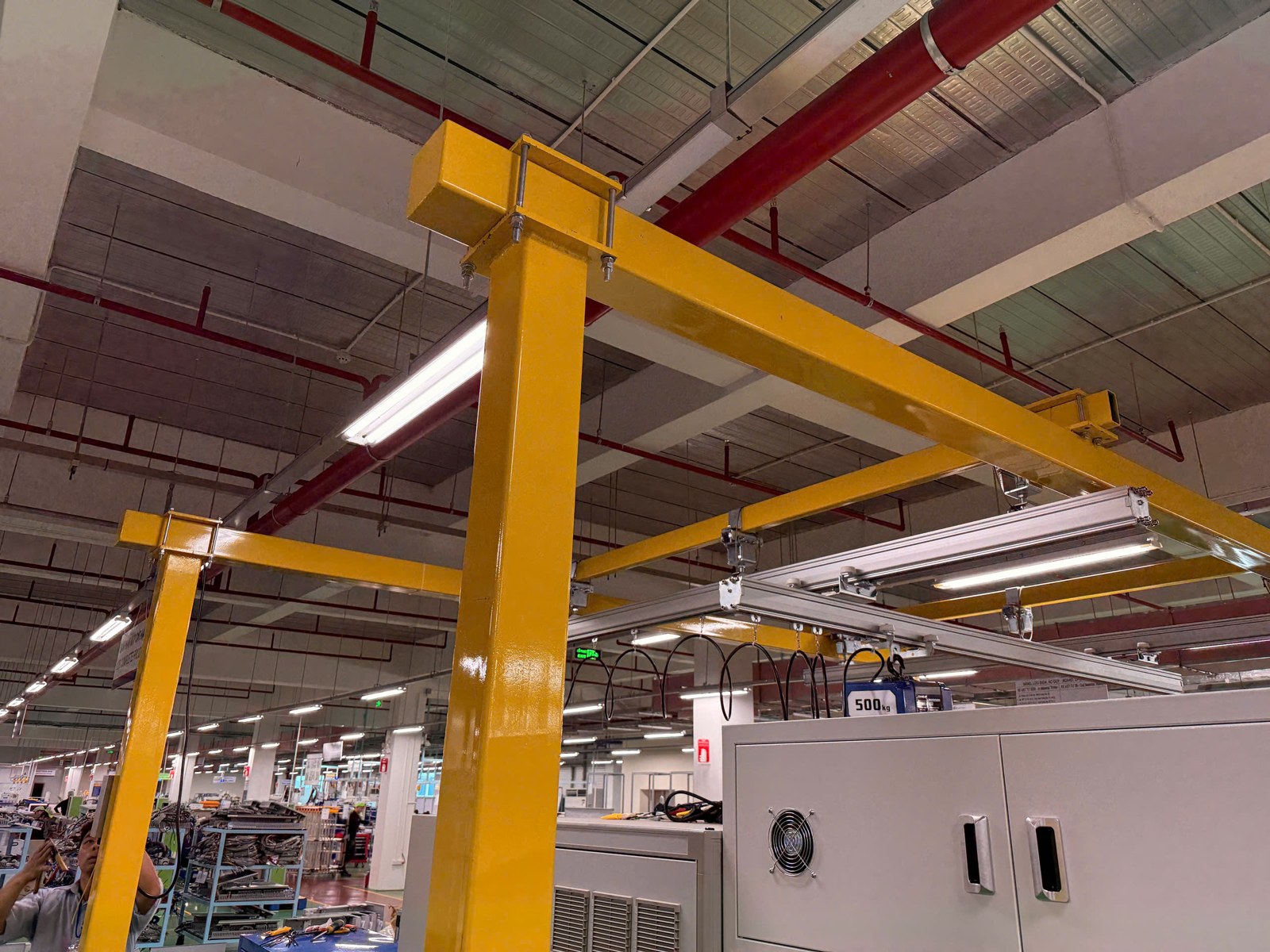

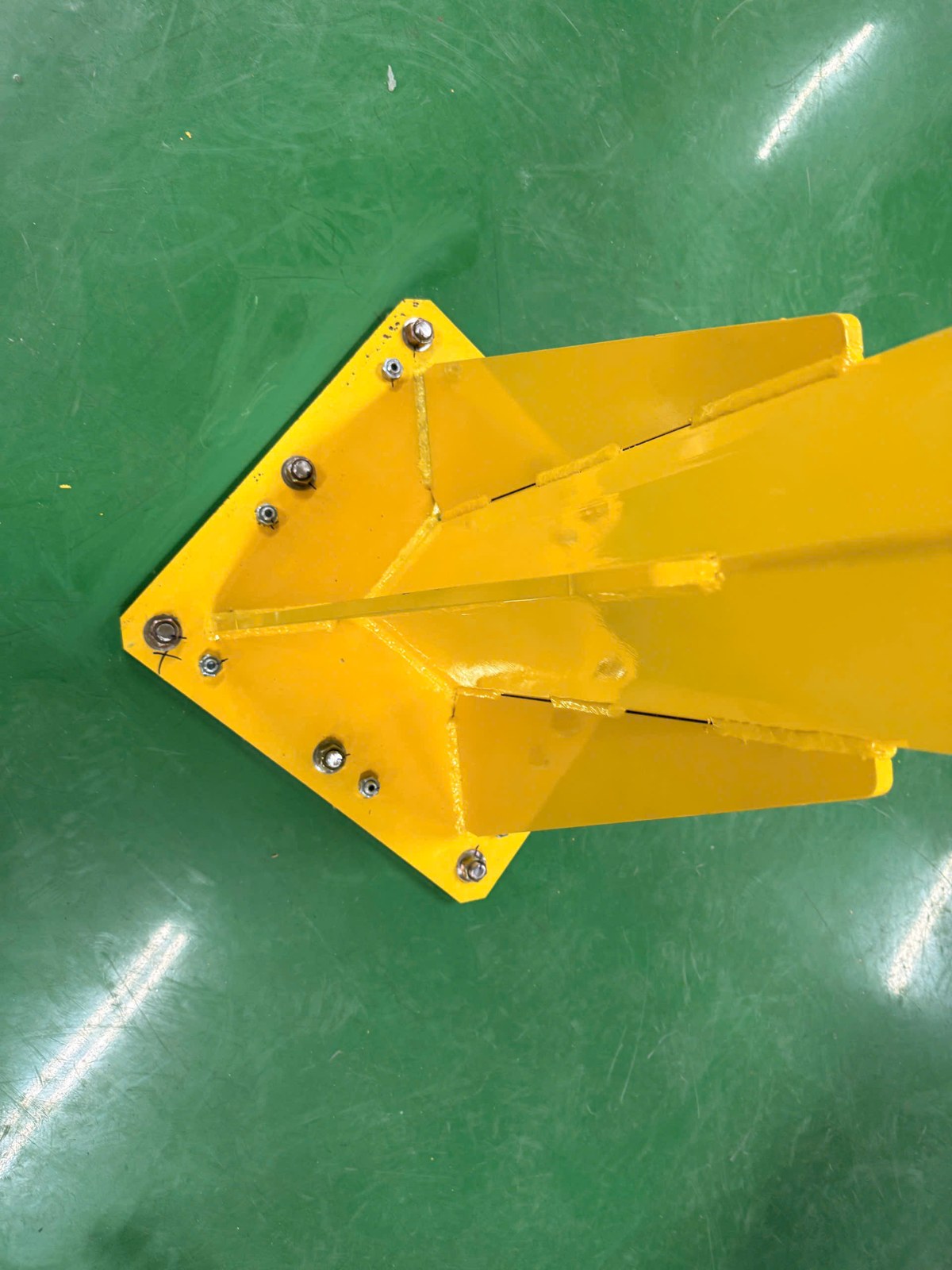

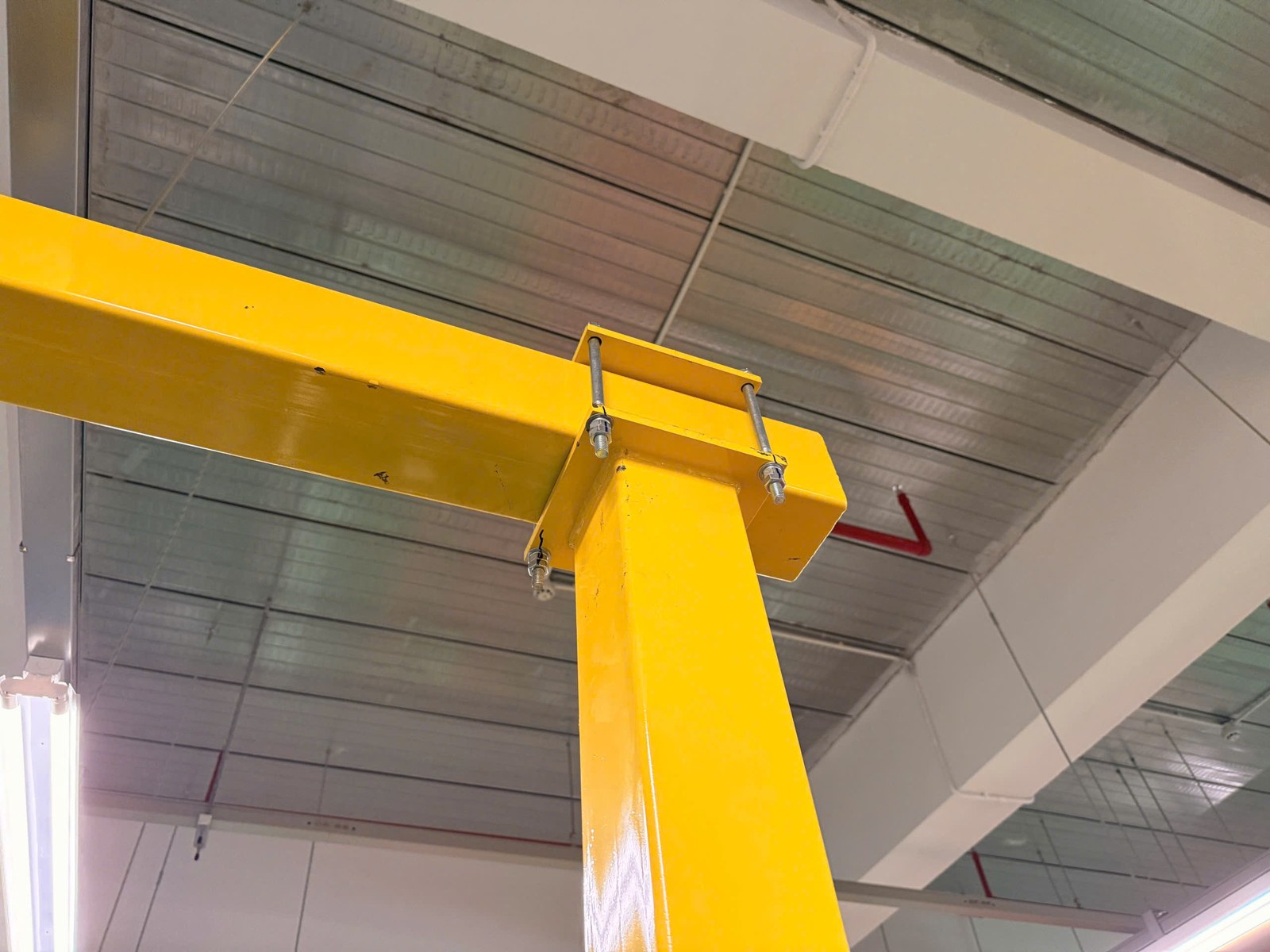

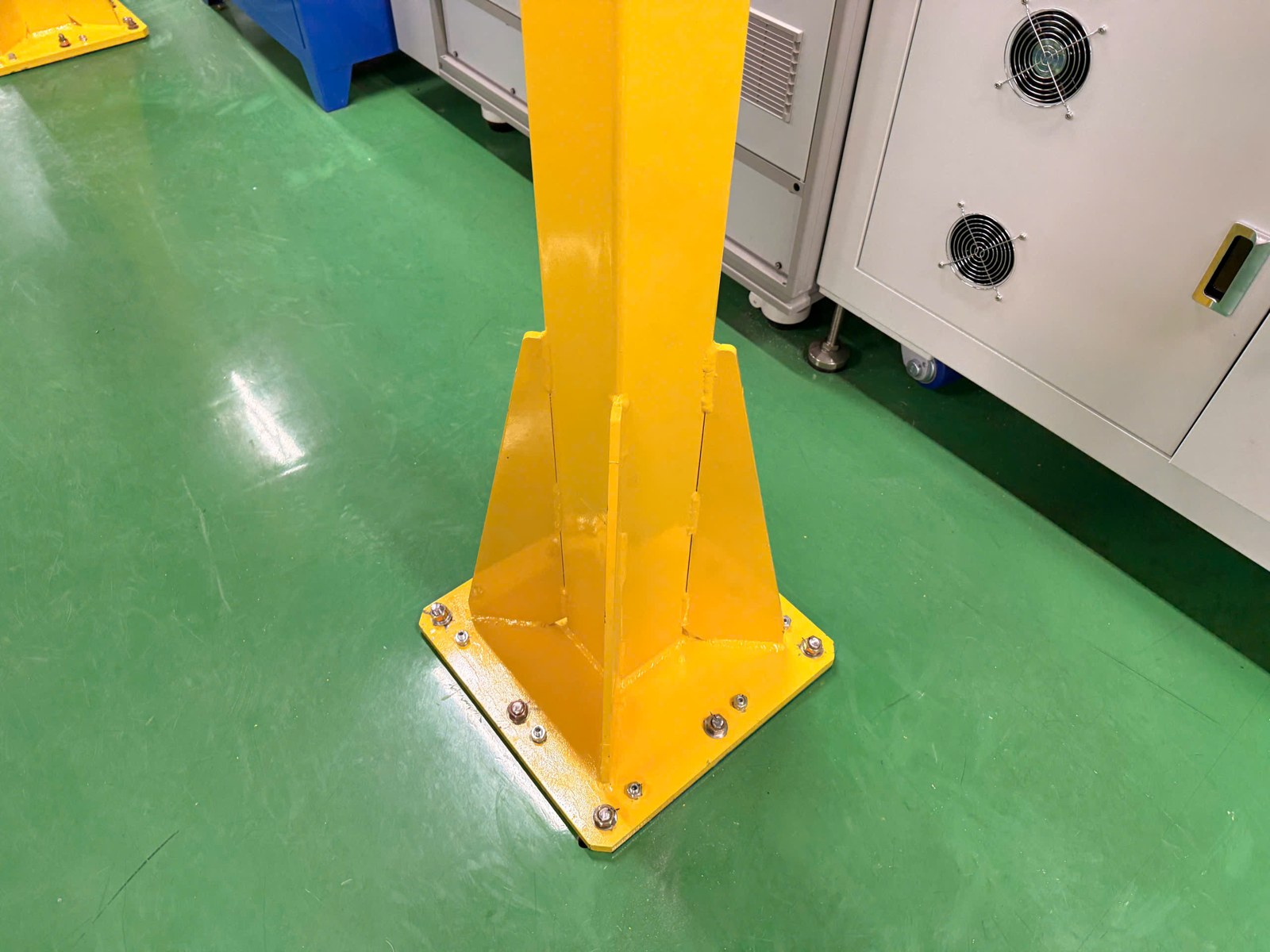

Bộ khung kết cấu tự đứng: cột và dầm thép sơn vàng, chân đế bắt bu lông xuống sàn, không cần treo lên trần lầu 2.

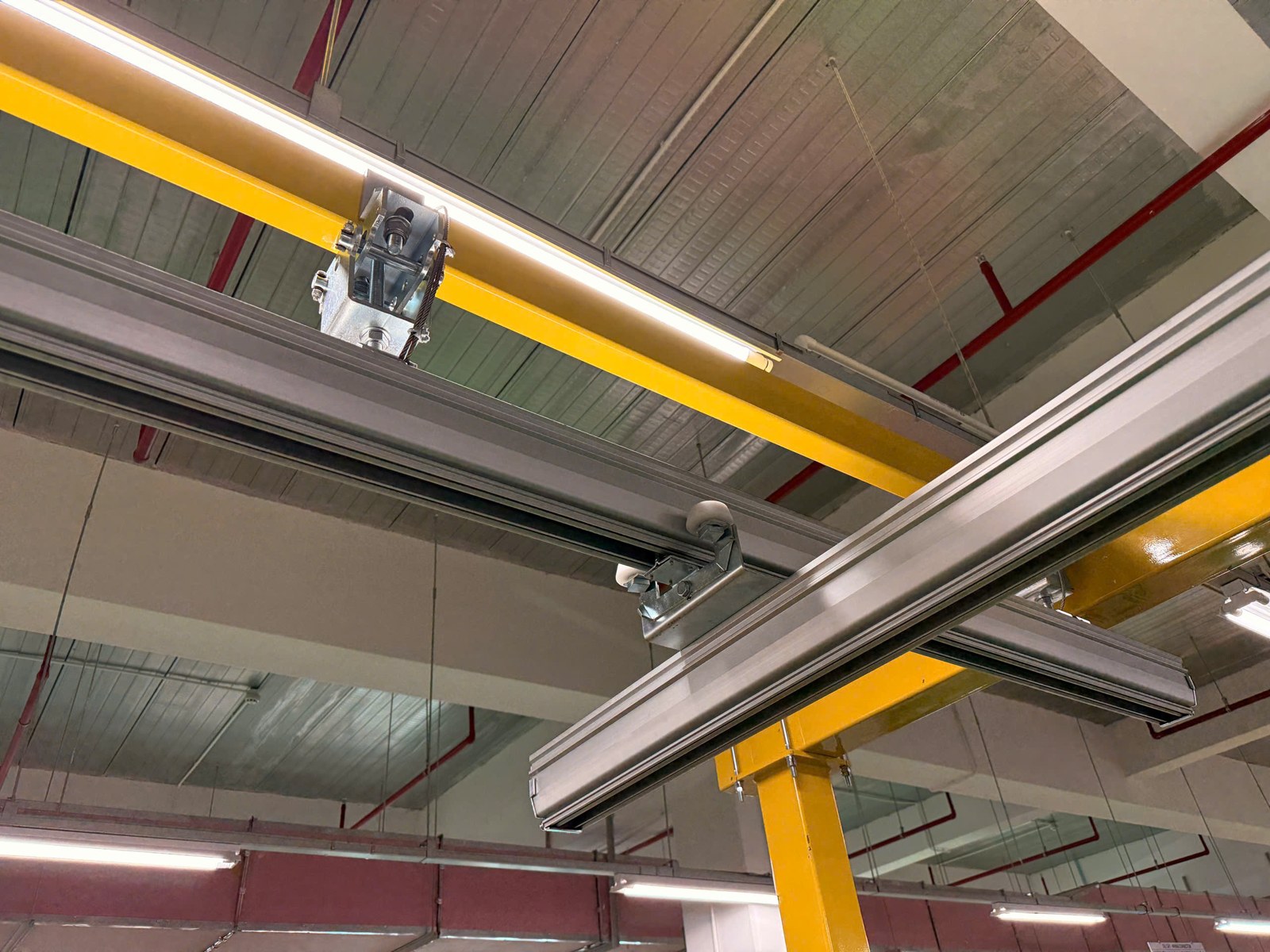

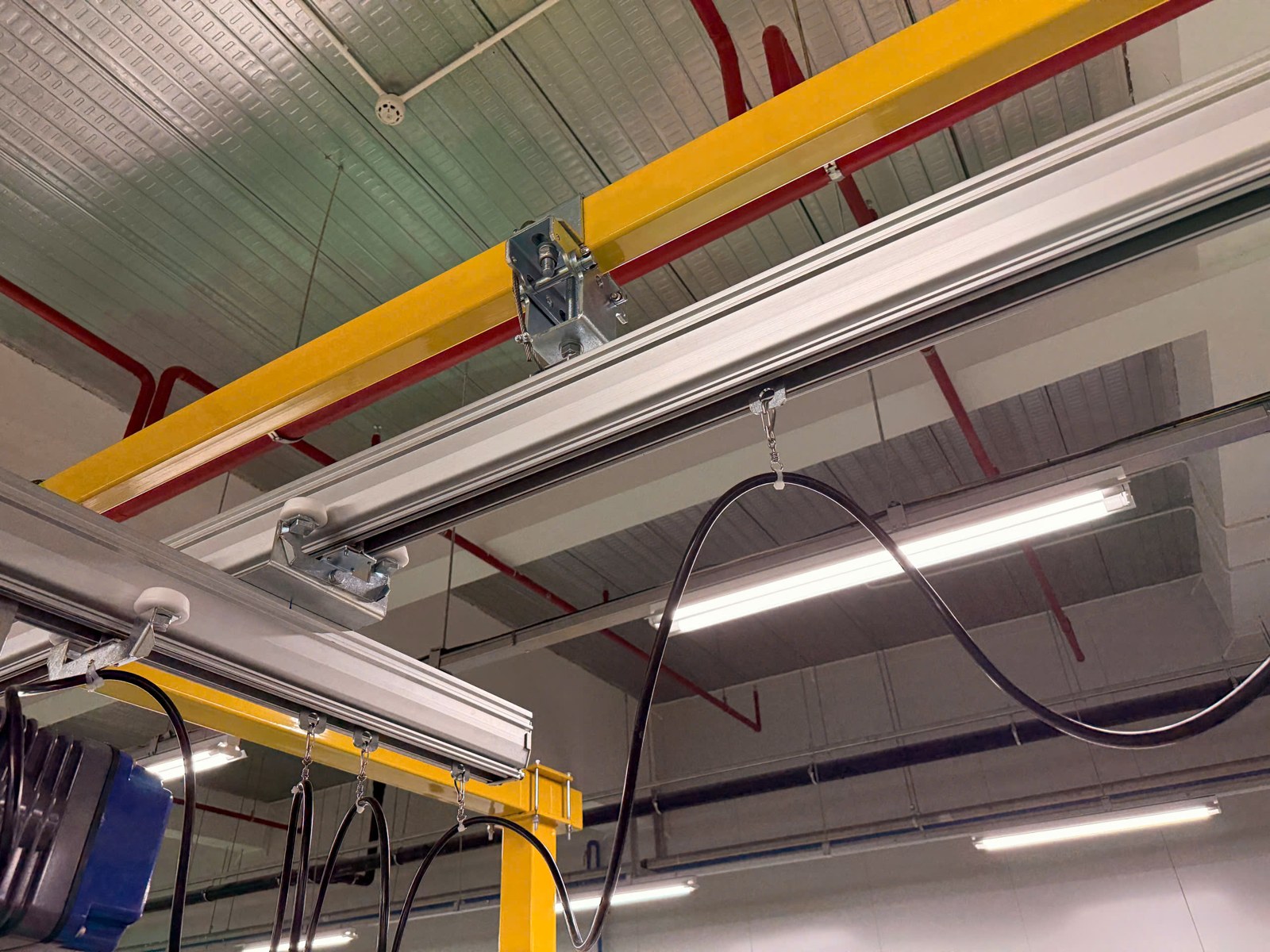

Thanh ray nhôm 200kg: ray nhôm nhẹ, xe con chạy êm, không gỉ, phù hợp môi trường phòng lạnh; ray ngang chạy trên hai ray dọc để phủ cả mặt bằng.

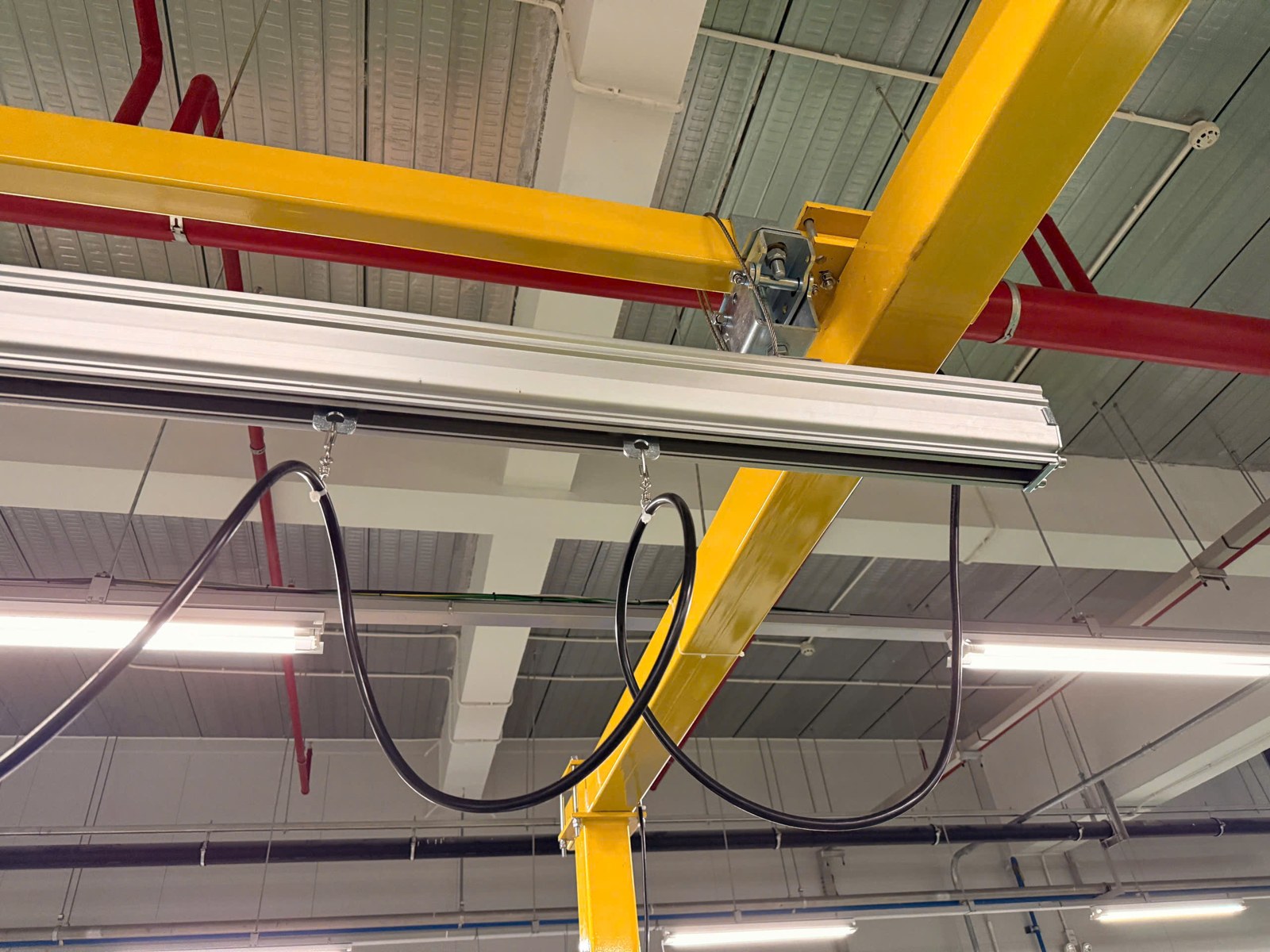

Pa lăng điện: nâng hạ bằng tay bấm, dây cáp điện đi theo ray bằng móc treo, không vướng khu làm việc.

Thông số chính

Tải thanh ray200 kg
Loại rayThanh ray nhôm
Kết cấuKhung thép tự đứng, bắt bu lông xuống sàn
Thiết bị nângPa lăng điện
Vị tríPhòng lạnh, lầu 2 nhà máy

Lợi ích cho nhà xưởng

Không cần gia cố trần

Khung tự đứng nên lắp được ở lầu 2, nơi trần không chịu được tải treo.

Đẩy nhẹ bằng một tay

Ray nhôm ma sát thấp, khuôn di chuyển trơn tru từ bàn qua pallet.

Hợp phòng lạnh

Ray nhôm không gỉ, bề mặt sạch, không ảnh hưởng môi trường sản xuất.

Hình ảnh lắp đặt thực tế

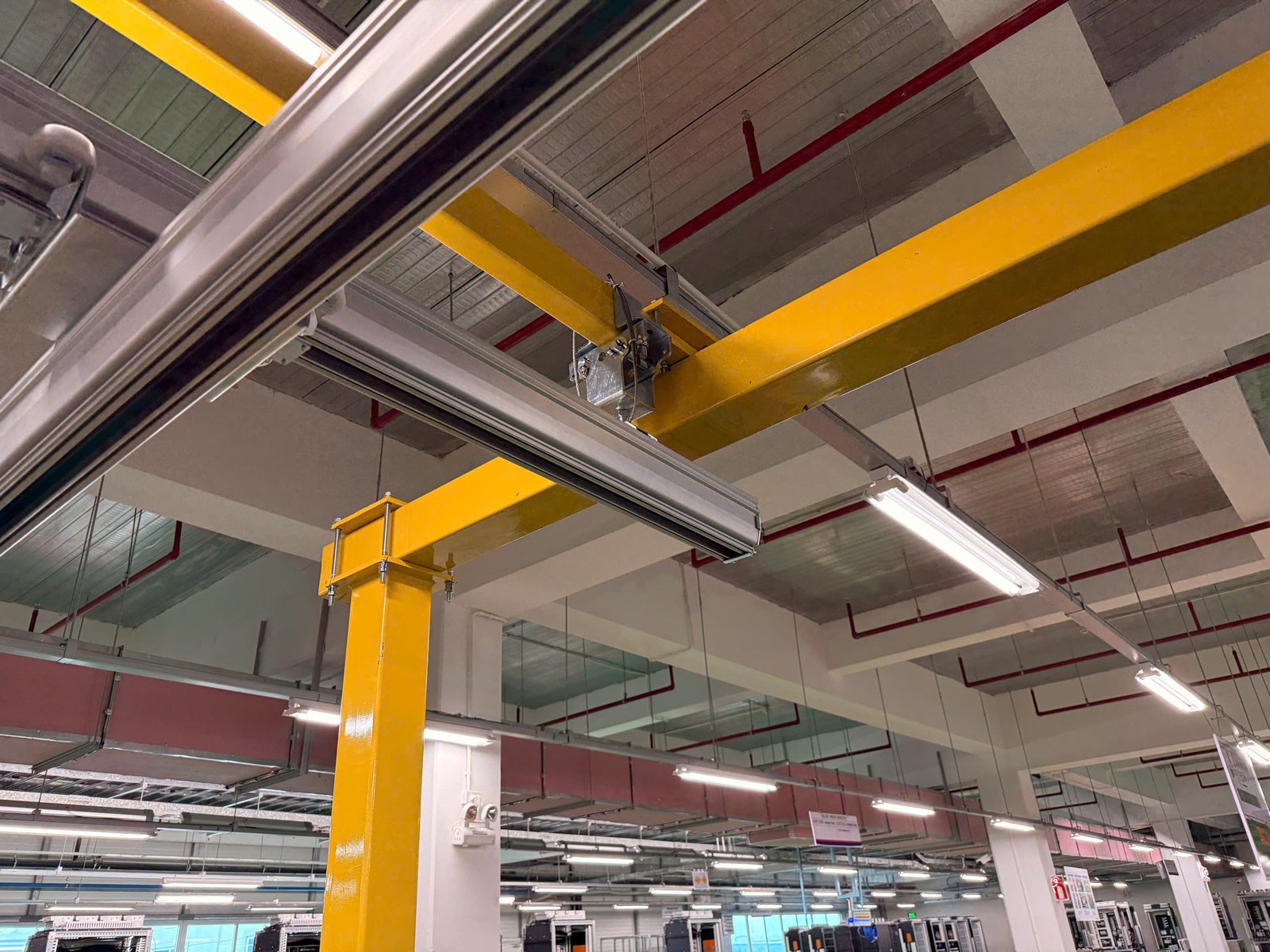

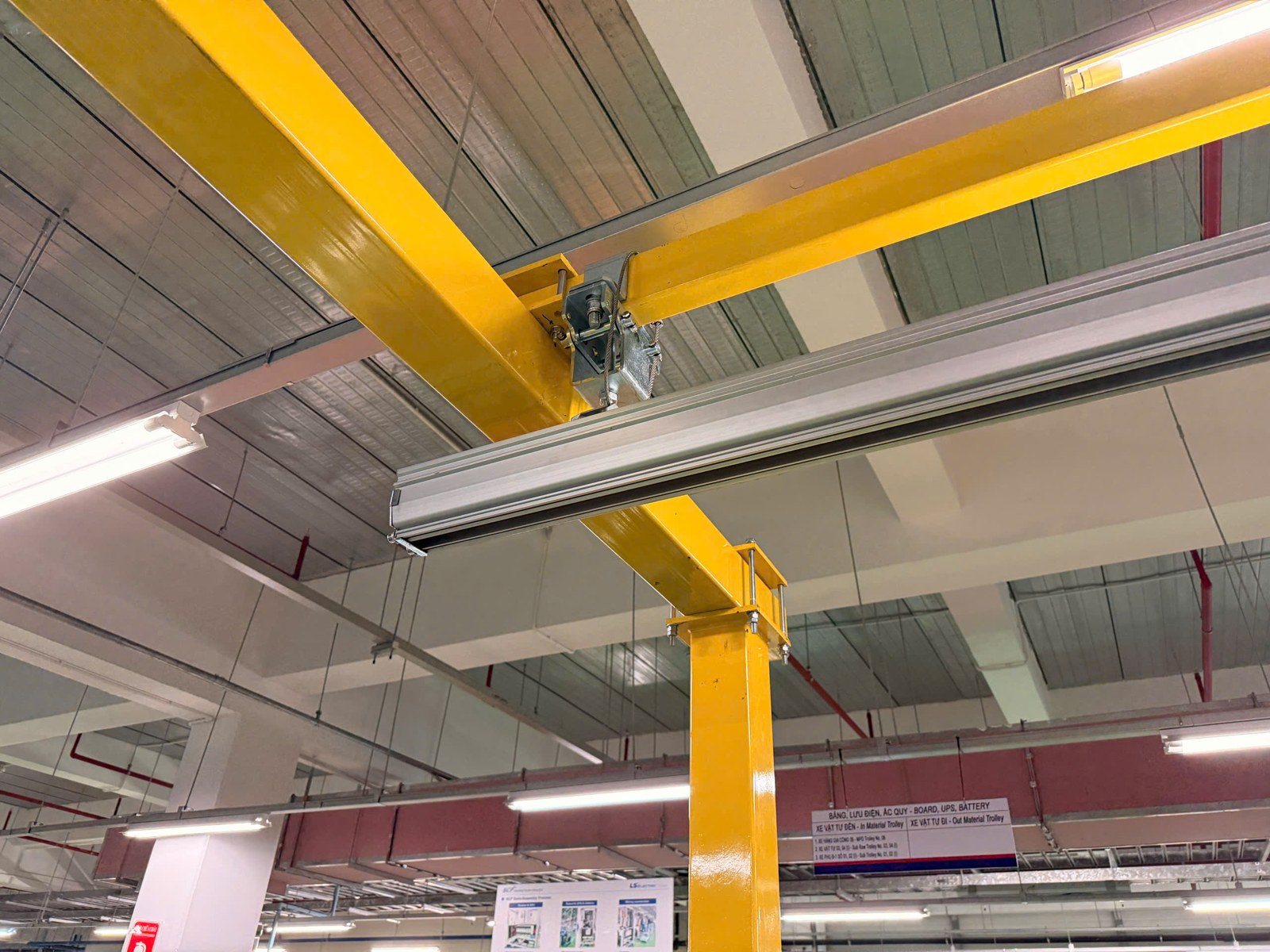

Bộ khung thanh ray nhôm 200kg nâng khuôn trong phòng lạnh, lắp ở lầu 2 nhà máy - ảnh 1

Bộ khung thanh ray nhôm 200kg nâng khuôn trong phòng lạnh, lắp ở lầu 2 nhà máy - ảnh 2

Bộ khung thanh ray nhôm 200kg nâng khuôn trong phòng lạnh, lắp ở lầu 2 nhà máy - ảnh 3

Bộ khung thanh ray nhôm 200kg nâng khuôn trong phòng lạnh, lắp ở lầu 2 nhà máy - ảnh 4

Bộ khung thanh ray nhôm 200kg nâng khuôn trong phòng lạnh, lắp ở lầu 2 nhà máy - ảnh 5

Bộ khung thanh ray nhôm 200kg nâng khuôn trong phòng lạnh, lắp ở lầu 2 nhà máy - ảnh 6

Bộ khung thanh ray nhôm 200kg nâng khuôn trong phòng lạnh, lắp ở lầu 2 nhà máy - ảnh 7

Bộ khung thanh ray nhôm 200kg nâng khuôn trong phòng lạnh, lắp ở lầu 2 nhà máy - ảnh 8

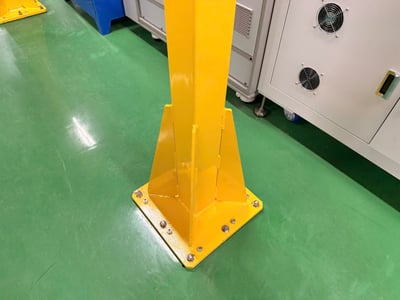

Bộ khung thanh ray nhôm 200kg nâng khuôn trong phòng lạnh, lắp ở lầu 2 nhà máy - ảnh 9

Bộ khung thanh ray nhôm 200kg nâng khuôn trong phòng lạnh, lắp ở lầu 2 nhà máy - ảnh 10

Bấm vào ảnh để xem lớn. Album 10 ảnh chụp tại công trình.

Ứng dụng phù hợp

Phòng lạnh, phòng sạch trong nhà máy điện – điện tử
Nâng khuôn, đồ gá, chi tiết máy giữa bàn thao tác và pallet
Nhà xưởng tầng lầu, trần không treo được tải
Khu lắp ráp, kiểm tra thiết bị cần di chuyển hàng nặng thường xuyên

Sản phẩm và dự án liên quan

Câu hỏi thường gặp

Trần lầu 2 không chịu tải thì lắp ray nâng khuôn thế nào?

Dùng khung kết cấu tự đứng như ở dự án này: cột và dầm thép đứng trên chân đế bắt bu lông xuống sàn, không cần gia cố hay treo lên trần.

Vì sao chọn ray nhôm cho phòng lạnh?

Ray nhôm không gỉ, bề mặt sạch, ma sát thấp nên xe con chạy êm, khuôn di chuyển trơn từ bàn qua pallet mà không ảnh hưởng môi trường sản xuất.

Ray nhôm này phủ được cả khu không?

Có. Ray ngang chạy trên hai ray dọc nên phủ cả mặt bằng, dây cáp điện pa lăng đi theo ray bằng móc treo, không vướng khu làm việc.

Dự án tương tự

Tư vấn lắp đặt cho nhà xưởng của bạn

Hãy cho FullSharp biết diện tích cần phủ, chiều cao trần, trọng lượng khuôn lớn nhất và vị trí bàn thao tác, pallet. Chúng tôi khảo sát, tính khẩu độ khung và bố trí ray để công nhân thao tác thuận tay nhất.

Liên hệ khảo sát và báo giá Xem dự án đã hoàn thành
