Tấm thép lên máy cắt CNC – mặt hút khí nén 150 kg

FullSharp lắp cầu trục xoay khí nén cột đứng cạnh máy cắt laser, treo mặt hút chân không khí nén tải 150 kg để nạp tấm thép, inox, nhôm lên bàn máy cắt CNC suốt ca. Cả hệ chạy bằng khí nén của xưởng nên không vướng dây điện, không phải dừng giữa ca sạc pin, nâng hạ phản hồi nhanh để máy cắt ít phải chờ.

Xưởng cắt laser cần nạp tấm thép lên bàn máy cắt CNC liên tục cả ca. Tấm nặng tới 150 kg, khiêng tay thì chậm và dễ trầy, dùng thiết bị cắm điện thì vướng dây, dùng loại pin thì phải sạc giữa ca. Khách hàng cần một giải pháp nhanh, gọn và chạy liên tục.

FullSharp lắp cầu trục xoay khí nén cột đứng cạnh máy cắt, treo mặt hút chân không khí nén tải 150 kg. Toàn bộ hệ thống chạy bằng khí nén của nhà xưởng: không cắm dây điện, không cần sạc pin, nâng – hạ rất nhanh, rất hợp với dây chuyền yêu cầu tốc độ cao.

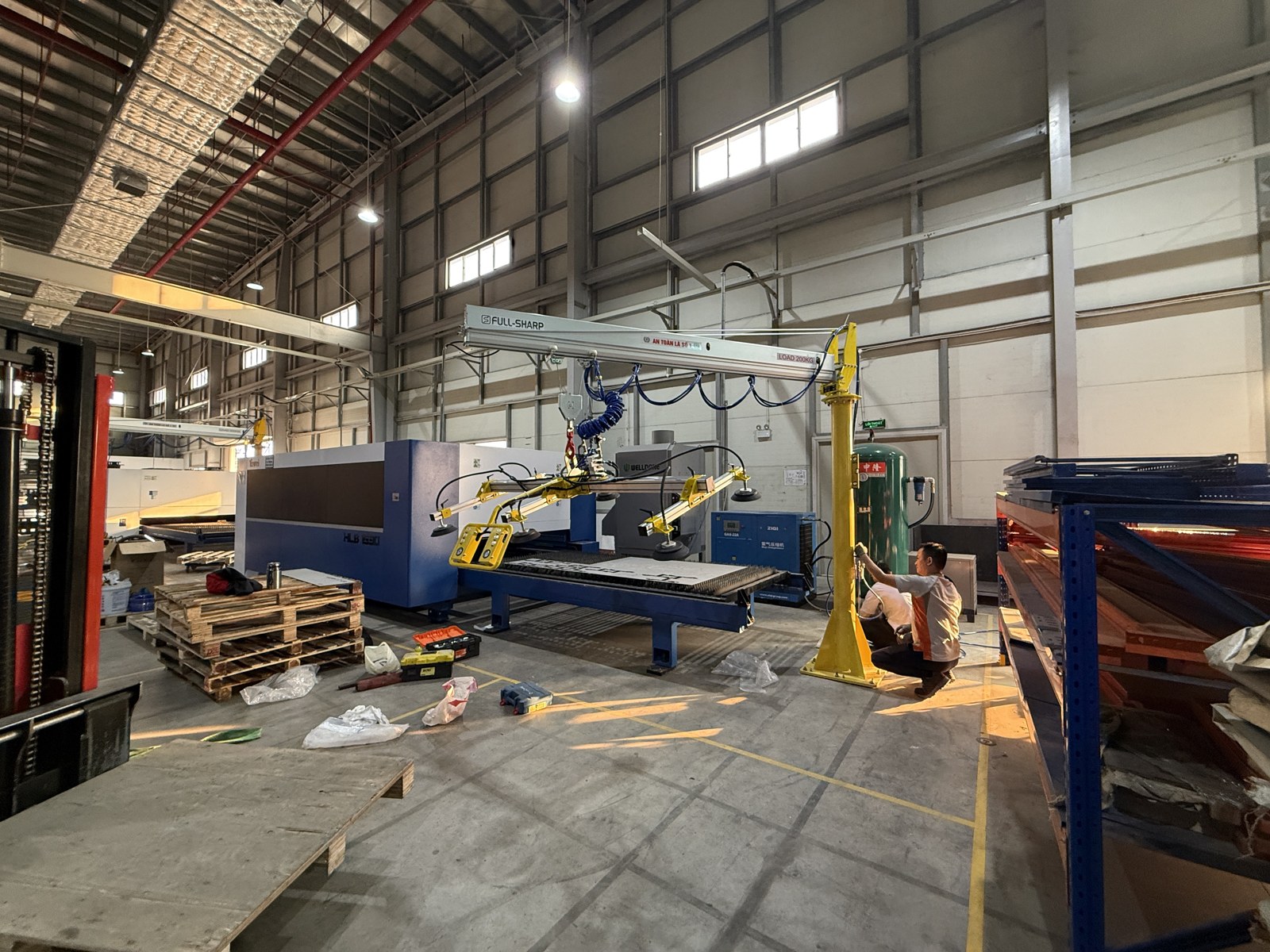

Cầu trục xoay khí nén và mặt hút chân không khí nén 150 kg nâng tấm thép lên máy cắt CNC

Cầu trục xoay khí nén và mặt hút chân không khí nén 150 kg cạnh máy cắt laser CNC.

Thiết bị lắp đặt

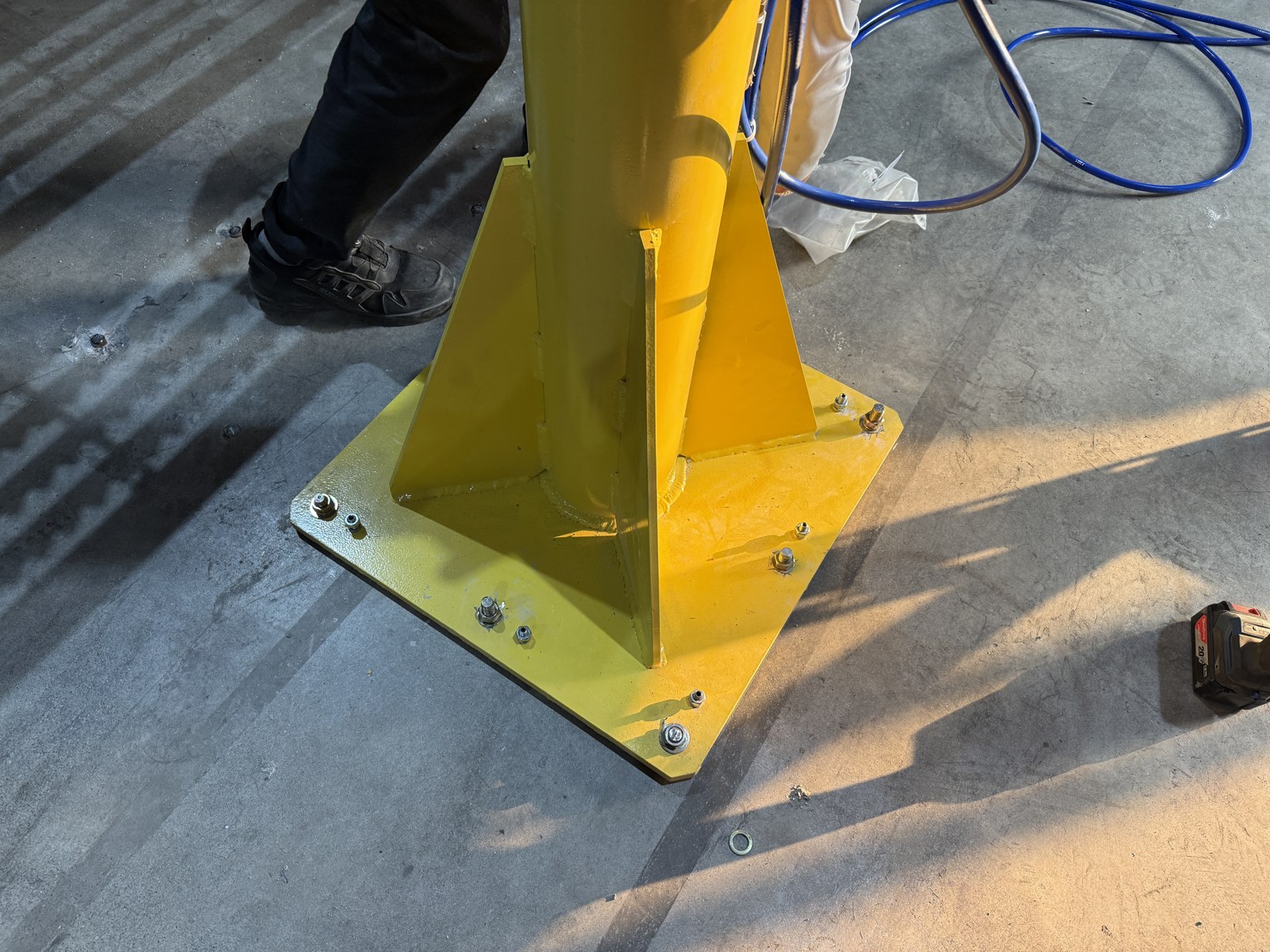

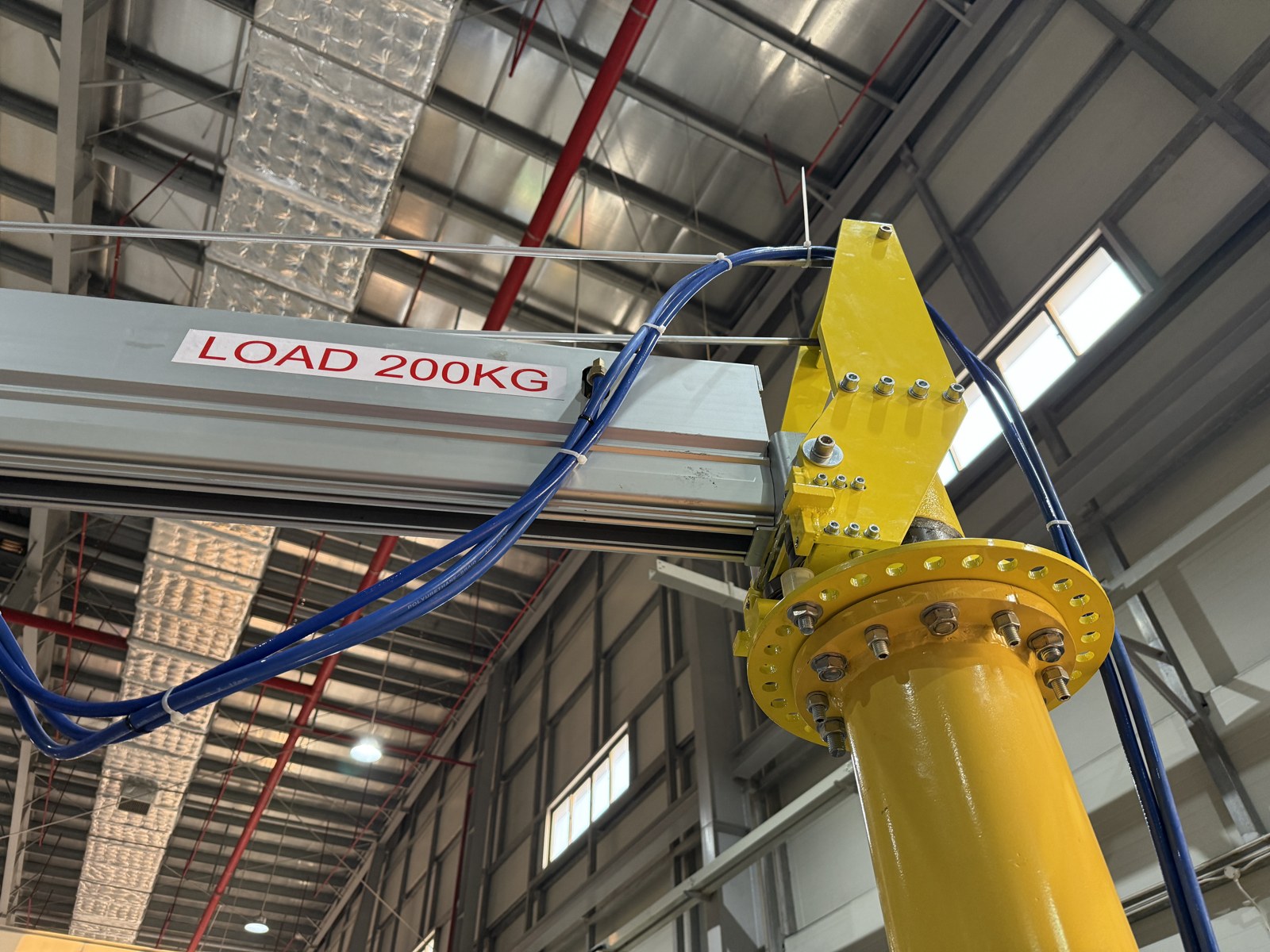

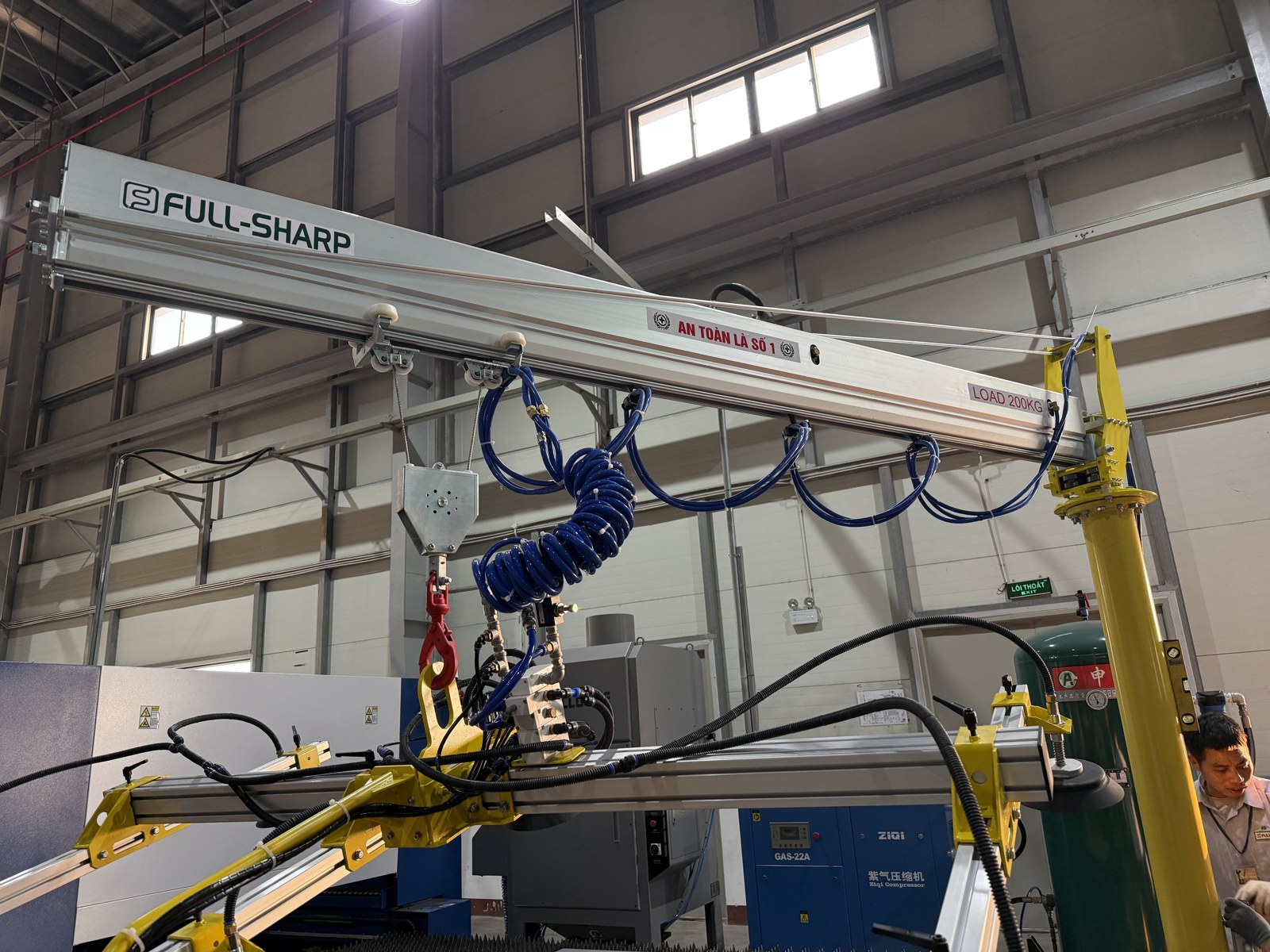

Cầu trục xoay khí nén: cột thép bắt bu lông xuống nền, cần thanh ray nhôm xoay nhẹ, tải định mức 200 kg, tầm với phủ khu đặt tấm và bàn máy cắt.

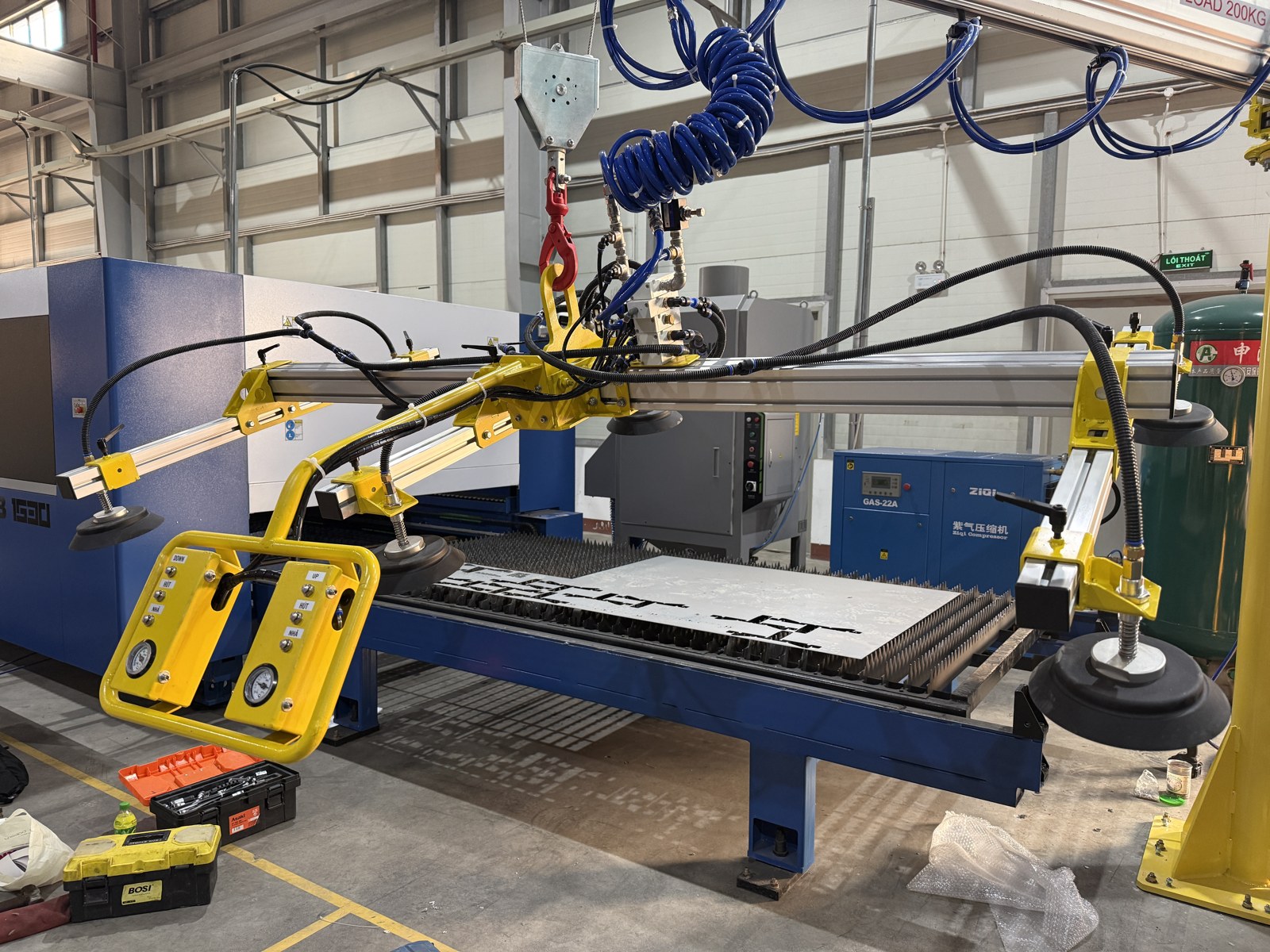

Mặt hút chân không khí nén 150 kg: khung nhôm có nhiều giác hút lò xo điều chỉnh vị trí theo khổ tấm, tay cầm có nút nâng, hạ, hút, nhả và đồng hồ chân không.
Nguồn khí nén: lấy từ đường khí có sẵn của xưởng, ống xoắn đi theo cần xoay, không có dây điện vướng khu làm việc.

Thông số chính

Tải mặt hút150 kg (tấm thép)
Tải cầu trục200 kg
NguồnKhí nén, không dùng điện, không pin
Ứng dụngNạp tấm thép, tấm kim loại lên máy cắt CNC
Ưu điểmNhỏ gọn, nâng hạ nhanh

Lợi ích cho nhà xưởng

Nâng hạ nhanh

Cầu trục khí nén phản hồi tức thì, rút ngắn thời gian nạp tấm, máy cắt ít phải chờ.

Không dây, không sạc

Chạy bằng khí nén nên không vướng dây điện, không gián đoạn giữa ca để sạc pin.

Nhỏ gọn, bền

Mặt hút nhẹ, ít chi tiết điện, ít bảo trì, hợp môi trường xưởng cắt kim loại.

Hình ảnh lắp đặt thực tế

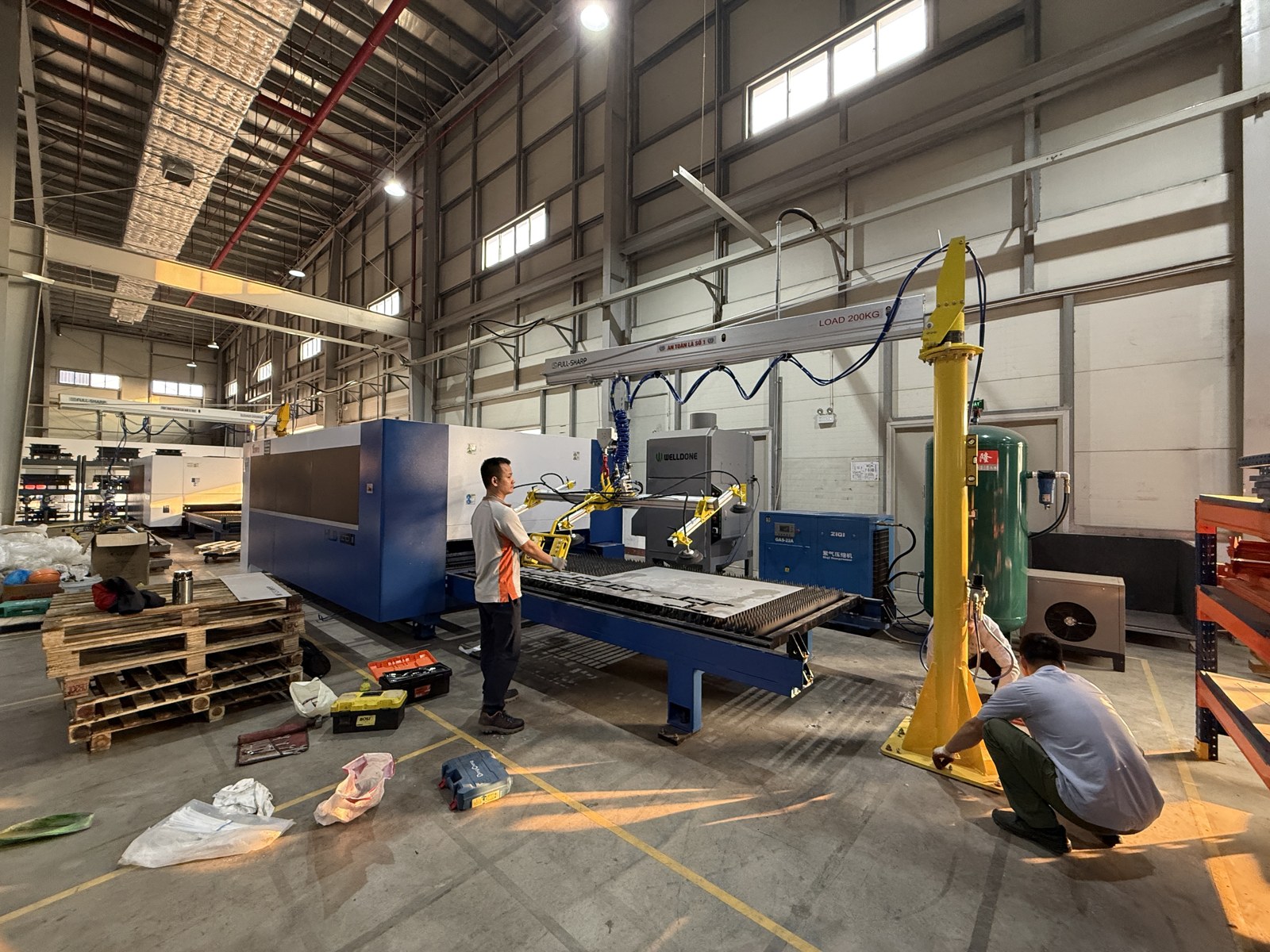

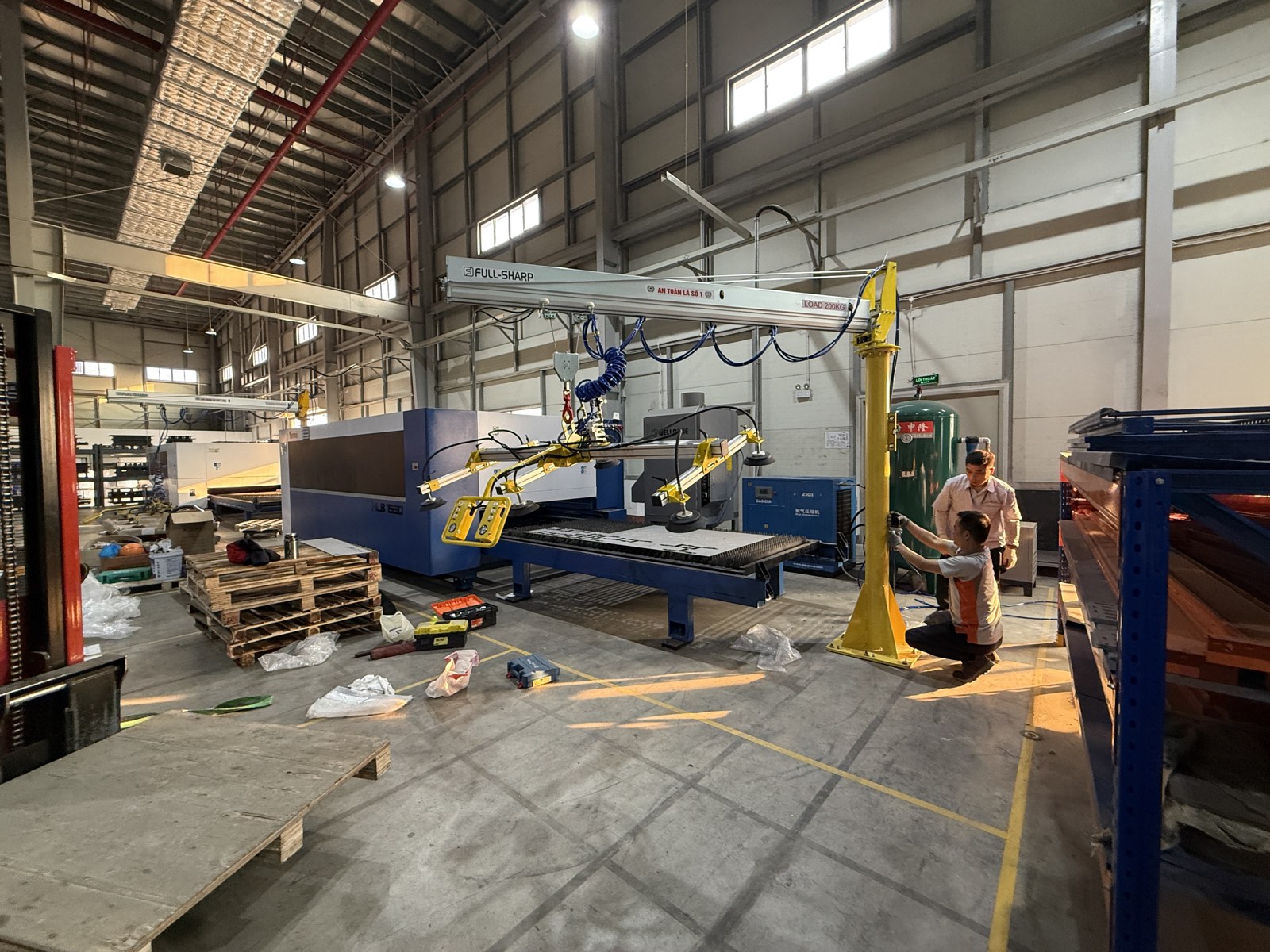

Cầu trục xoay khí nén và mặt hút chân không khí nén 150 kg nâng tấm thép lên máy cắt CNC - ảnh 1

Cầu trục xoay khí nén và mặt hút chân không khí nén 150 kg nâng tấm thép lên máy cắt CNC - ảnh 2

Cầu trục xoay khí nén và mặt hút chân không khí nén 150 kg nâng tấm thép lên máy cắt CNC - ảnh 3

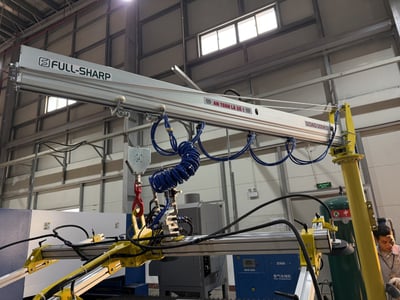

Cầu trục xoay khí nén và mặt hút chân không khí nén 150 kg nâng tấm thép lên máy cắt CNC - ảnh 4

Cầu trục xoay khí nén và mặt hút chân không khí nén 150 kg nâng tấm thép lên máy cắt CNC - ảnh 5

Cầu trục xoay khí nén và mặt hút chân không khí nén 150 kg nâng tấm thép lên máy cắt CNC - ảnh 6

Cầu trục xoay khí nén và mặt hút chân không khí nén 150 kg nâng tấm thép lên máy cắt CNC - ảnh 7

Bấm vào ảnh để xem lớn. Album 7 ảnh chụp tại công trình.

Ứng dụng phù hợp

Xưởng cắt laser, cắt plasma tấm thép
Nạp tấm thép, inox, nhôm dưới 150 kg lên máy cắt CNC
Dây chuyền cần tốc độ cao, chạy liên tục nhiều ca
Xưởng đã có hệ thống khí nén

Sản phẩm và dự án liên quan

Câu hỏi thường gặp

Mặt hút khí nén có cần điện hay pin không?

Không. Mặt hút và cầu trục chạy bằng khí nén lấy từ đường khí có sẵn của xưởng, ống xoắn đi theo cần xoay nên không có dây điện vướng khu làm việc.

Mặt hút có dùng cho nhiều khổ tấm không?

Khung nhôm có nhiều giác hút lò xo điều chỉnh vị trí theo khổ tấm. Tay cầm có nút nâng, hạ, hút, nhả và đồng hồ chân không.

Tải mặt hút và tải cầu trục là bao nhiêu?

Mặt hút tải 150 kg cho tấm thép, cầu trục xoay tải định mức 200 kg với cần thanh ray nhôm. Tấm nặng hơn thì FullSharp khảo sát và chọn cấu hình theo hàng thật.

Dự án tương tự

Tư vấn lắp đặt cho nhà xưởng của bạn

Gửi FullSharp khổ tấm, độ dày, trọng lượng tấm lớn nhất và vị trí máy cắt. Nếu tấm nặng hơn 150–200 kg, chúng tôi sẽ đề xuất mặt hút dùng điện hoặc ắc quy phù hợp.
