Cần Trục Xoay Cánh Tay Khớp Nối Palang Đặt Phía Trước 100kg-500kg

Tải PDF thông số

FOLDING JIB CRANE

CẦN TRỤC XOAY CÁNH TAY KHỚP NỐI PALANG ĐẶT PHÍA TRƯỚC

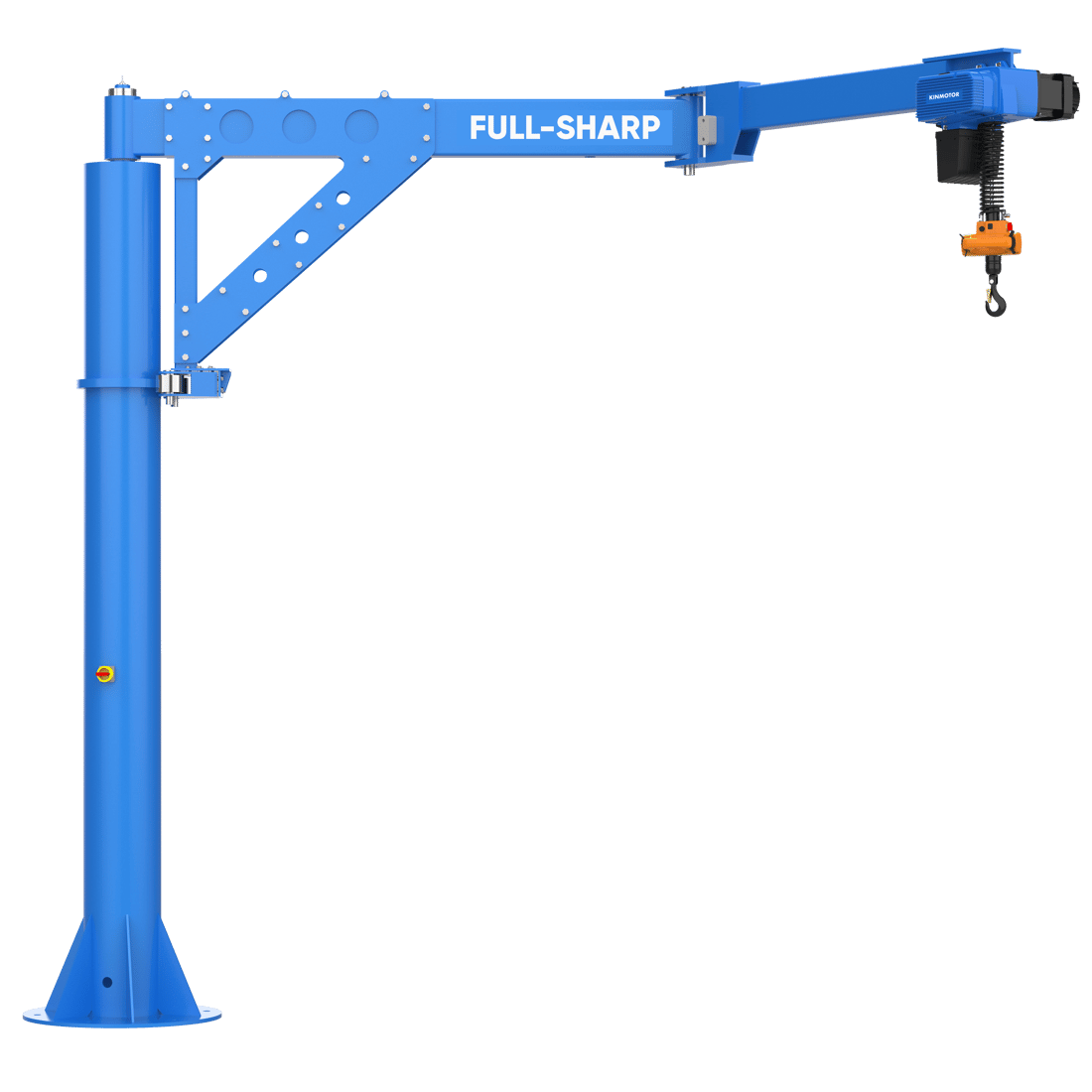

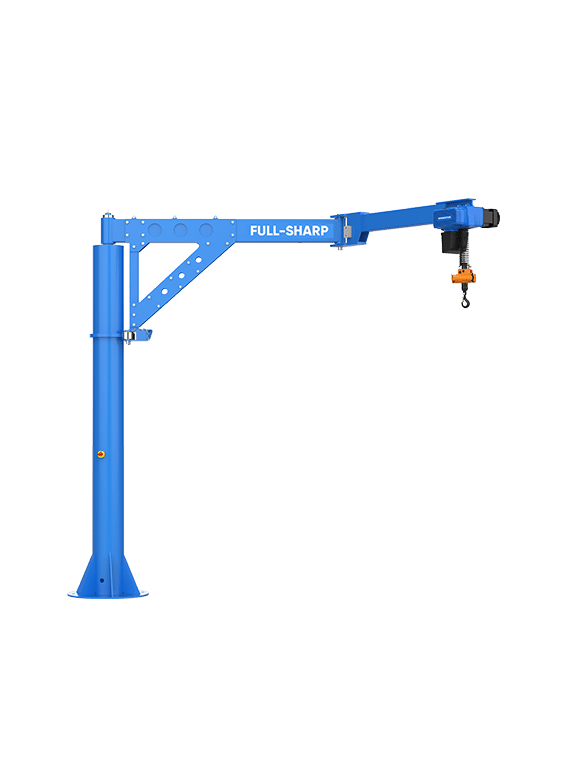

Cần Cân Bằng Khớp Nối Phía Trước – ảnh chính

Các Máy Pa Lăng Tương Thích

CẦN TRỤC XOAY CÁNH TAY KHỚP NỐI PALANG ĐẶT PHÍA TRƯỚC

Tải trọng tối đa 500kg, tầm với lên đến 4 mét

Xoay 360°, có thể lắp chốt giới hạn hành trình, vận hành nhẹ nhàng bằng tay. Có thể kết hợp với cần khớp nối để bao phủ vùng làm việc hình quạt, đáp ứng nhu cầu vận chuyển vật liệu một cách chính xác hơn.

Tính linh hoạt vượt trội

Chuyển động của cần khớp nối có thể kiểm soát được, có khả năng thực hiện các thao tác phức tạp như "nâng hạ trong không gian thấp" và "vươn ra ở khoảng cách xa" trong không gian hạn chế. Lực cản xoay có thể điều chỉnh được, giúp điều chỉnh độ linh hoạt của cần khớp nối.

Tính tương thích rộng

Có thể kết hợp sử dụng với nhiều loại pa lăng điện và pa lăng cân bằng thông minh điện (cáp thép) khác nhau.

Bản vẽ kích thước cần cân bằng khớp nối phía trước

BẢNG THÔNG SỐ — CẦN KHỚP NỐI

Cần Khớp Nối
Tải Trọng	Mã Sản Phẩm	H	L	E	L2	L1
100kg	FS-JZF100-2.5-3	2000	2.5000	ø245x10	1200	1300
	FS-JZF100-3-3	2000	3.0000	ø245x10	1400	1600
	FS-JZF100-3.5-3	2000	3.5000	ø273x10	1700	1800
	FS-JZF100-4-3	2000	4.0000	ø273x10	1800	2200
200kg	FS-JZF200-2.5-3	2000	2.5000	ø273x10	1200	1300
	FS-JZF200-3-3	2000	3.0000	ø273x10	1400	1600
	FS-JZF200-3.5-3	2000	3.5000	ø273x10	1700	1800
	FS-JZF200-4-3	2000	4.0000	ø273x10	1800	2200
300kg	FS-JZF300-2.5-3	2000	2.5000	ø325x10	1200	1300
	FS-JZF300-3-3	2000	3.0000	ø325x10	1400	1600
	FS-JZF300-3.5-3	2000	3.5000	ø325x10	1700	1800
	FS-JZF300-4-3	2000	4.0000	ø325x10	1800	2200
500kg	FS-JZF500-2.5-3	2000	2.5000	ø325x10	1200	1300
	FS-JZF500-3-3	2000	3.0000	ø325x10	1400	1600
	FS-JZF500-3.5-3	2000	3.5000	ø325x10	1700	1800
	FS-JZF500-4-3	2000	4.0000	ø325x10	1800	2200

* Kích thước thực tế lấy theo cơ sở cuối cùng.

Tải Trọng 100kg

FS-JZF100-2.5-3

H2000

L2.5000

Eø245x10

L21200

L11300

FS-JZF100-3-3

H2000

L3.0000

Eø245x10

L21400

L11600

FS-JZF100-3.5-3

H2000

L3.5000

Eø273x10

L21700

L11800

FS-JZF100-4-3

H2000

L4.0000

Eø273x10

L21800

L12200

Tải Trọng 200kg

FS-JZF200-2.5-3

H2000

L2.5000

Eø273x10

L21200

L11300

FS-JZF200-3-3

H2000

L3.0000

Eø273x10

L21400

L11600

FS-JZF200-3.5-3

H2000

L3.5000

Eø273x10

L21700

L11800

FS-JZF200-4-3

H2000

L4.0000

Eø273x10

L21800

L12200

Tải Trọng 300kg

FS-JZF300-2.5-3

H2000

L2.5000

Eø325x10

L21200

L11300

FS-JZF300-3-3

H2000

L3.0000

Eø325x10

L21400

L11600

FS-JZF300-3.5-3

H2000

L3.5000

Eø325x10

L21700

L11800

FS-JZF300-4-3

H2000

L4.0000

Eø325x10

L21800

L12200

Tải Trọng 500kg

FS-JZF500-2.5-3

H2000

L2.5000

Eø325x10

L21200

L11300

FS-JZF500-3-3

H2000

L3.0000

Eø325x10

L21400

L11600

FS-JZF500-3.5-3

H2000

L3.5000

Eø325x10

L21700

L11800

FS-JZF500-4-3

H2000

L4.0000

Eø325x10

L21800

L12200
