Hệ Thống Ray KBK 125kg-2000kg

Tải PDF thông số

KBK RAIL CRANE

HỆ THỐNG RAY KBK

Các Máy Pa Lăng Tương Thích

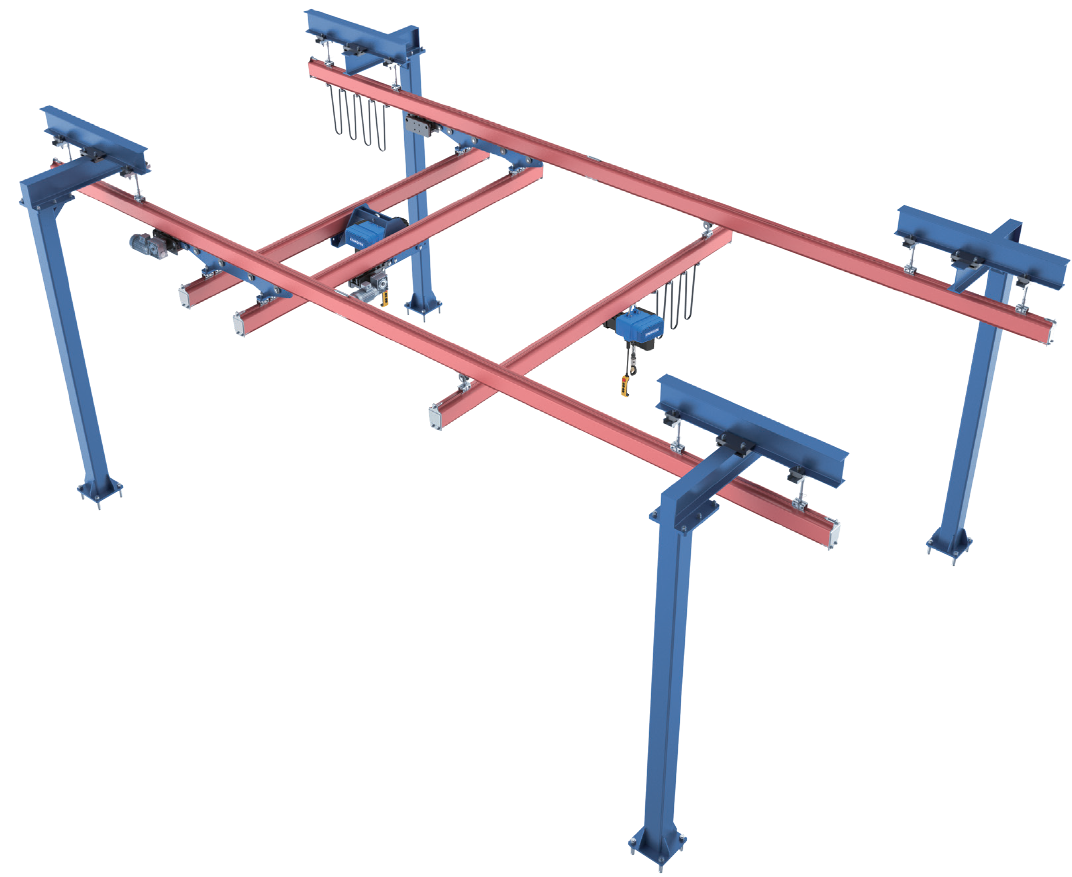

Cầu trục ray KBK bao gồm các kiểu ray đơn (monorail), dầm đơn, dầm đôi, dầm rút và nhiều kiểu kết cấu khác, với tải trọng nâng từ 0,125 tấn đến 2 tấn, thích ứng được dải ứng dụng rất rộng — đặc biệt phù hợp với các dây chuyền truyền tải trong sản xuất hiện đại.
Hệ thống cần trục nhẹ và linh hoạt, độ tin cậy tốt, độ ổn định cao; toàn bộ chi tiết đều là mô-đun tiêu chuẩn nên bảo đảm chất lượng cao và có thể sản xuất số lượng lớn. Thanh profile KBK cùng từng mô-đun tiêu chuẩn được liên kết bằng bu lông: dễ lắp đặt, kinh tế và thiết thực, tiết kiệm không gian cũng như diện tích nhà xưởng, qua đó giảm tiêu hao năng lượng và nâng cao hiệu quả sản xuất. Hệ thống KBK có thể vận hành thủ công, đồng thời cũng đáp ứng được vận hành tự động và bán tự động.

Sơ đồ kích thước KBK: L, LK, H, h, L1, L2

Ký hiệu kích thước: L – tổng chiều dài; LK – khẩu độ; H – chiều cao tổng; h – chiều cao dầm; L1, L2 – khoảng cách treo.

THÔNG SỐ KỸ THUẬT

Tải Trọng (kg)		125	250	500	1000
Khẩu Độ (mm) LK		8500	7500	6000	5000
Tổng Chiều Dài (mm) L		9000	8000	7000	6000
Chiều Cao (mm)	H	808	878	948	1100
Chiều Cao (mm)	h	335	335	335	365
Khoảng Treo (mm)	L1	470	470	525	585
Khoảng Treo (mm)	L2	100	100	100	250
Hệ Thống Di Chuyển	Xe Con Pa Lăng	Thủ Công / Truyền Động Điện
Hệ Thống Di Chuyển	Dầm Biên	Thủ Công / Truyền Động Điện
Cấp Làm Việc Toàn Máy		A4 / A5

KBK 125 125 kg

Khẩu Độ (LK) 8500 mm

Tổng Chiều Dài (L) 9000 mm

Chiều Cao (H) 808 mm

Chiều Cao (h) 335 mm

Khoảng Treo (L1) 470 mm

Khoảng Treo (L2) 100 mm

Cấp Làm Việc A4 / A5

KBK 250 250 kg

Khẩu Độ (LK) 7500 mm

Tổng Chiều Dài (L) 8000 mm

Chiều Cao (H) 878 mm

Chiều Cao (h) 335 mm

Khoảng Treo (L1) 470 mm

Khoảng Treo (L2) 100 mm

Cấp Làm Việc A4 / A5

KBK 500 500 kg

Khẩu Độ (LK) 6000 mm

Tổng Chiều Dài (L) 7000 mm

Chiều Cao (H) 948 mm

Chiều Cao (h) 335 mm

Khoảng Treo (L1) 525 mm

Khoảng Treo (L2) 100 mm

Cấp Làm Việc A4 / A5

KBK 1000 1000 kg

Khẩu Độ (LK) 5000 mm

Tổng Chiều Dài (L) 6000 mm

Chiều Cao (H) 1100 mm

Chiều Cao (h) 365 mm

Khoảng Treo (L1) 585 mm

Khoảng Treo (L2) 250 mm

Cấp Làm Việc A4 / A5
