FullSharp · từ 1991

FS-BL

Name: FS-BL
Brand: FullSharp

Tải PDF thông số

Mặt hút chân không FS-BL cho tấm khổ lớn, tải 3 đến 20 tấn

FS-BL là dòng mặt hút chân không khổ lớn, treo dưới cầu trục để nâng các tấm to và nặng như thép tấm dày, tấm inox, tấm dài nhiều mét mà không làm trầy hay móp mặt tấm. Khung cơ bản dài 6 m; các bản tải lớn ghép hai hoặc ba đoạn thành khung 12 m và 18 m.

Mỗi thiết bị được làm theo khổ tấm của xưởng: khung ống thép vuông, có thể là khung đơn hoặc khung ghép nhiều cấp, vị trí cốc hút dời được để hợp với nhiều khổ tấm khác nhau. Tải an toàn từ 3 đến 20 tấn.

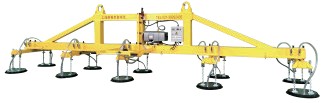

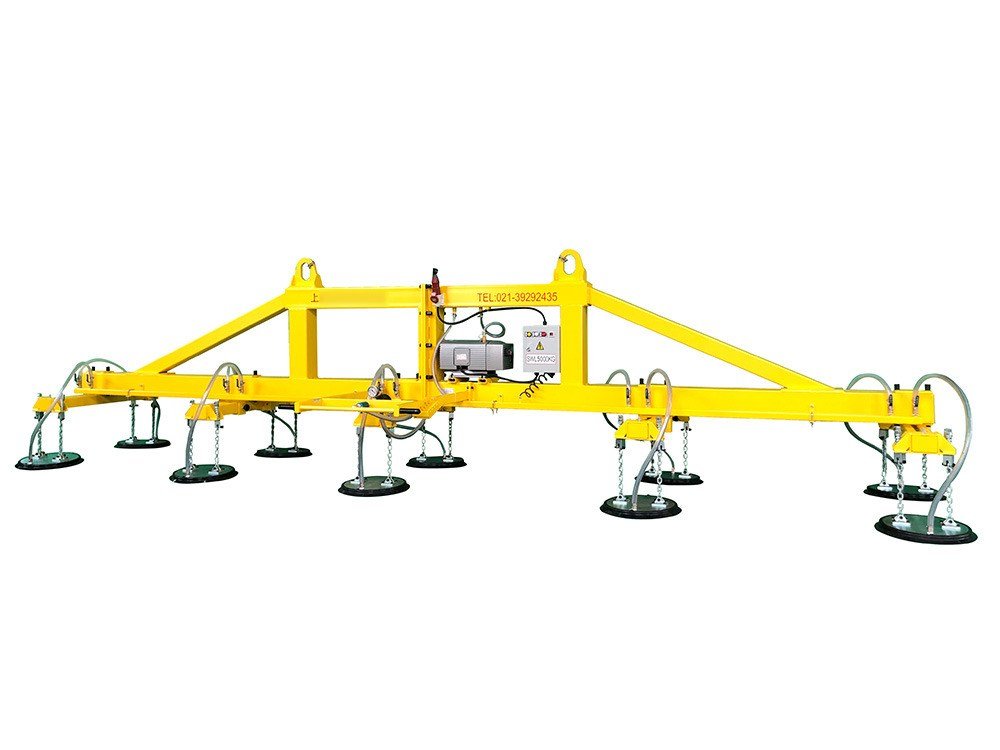

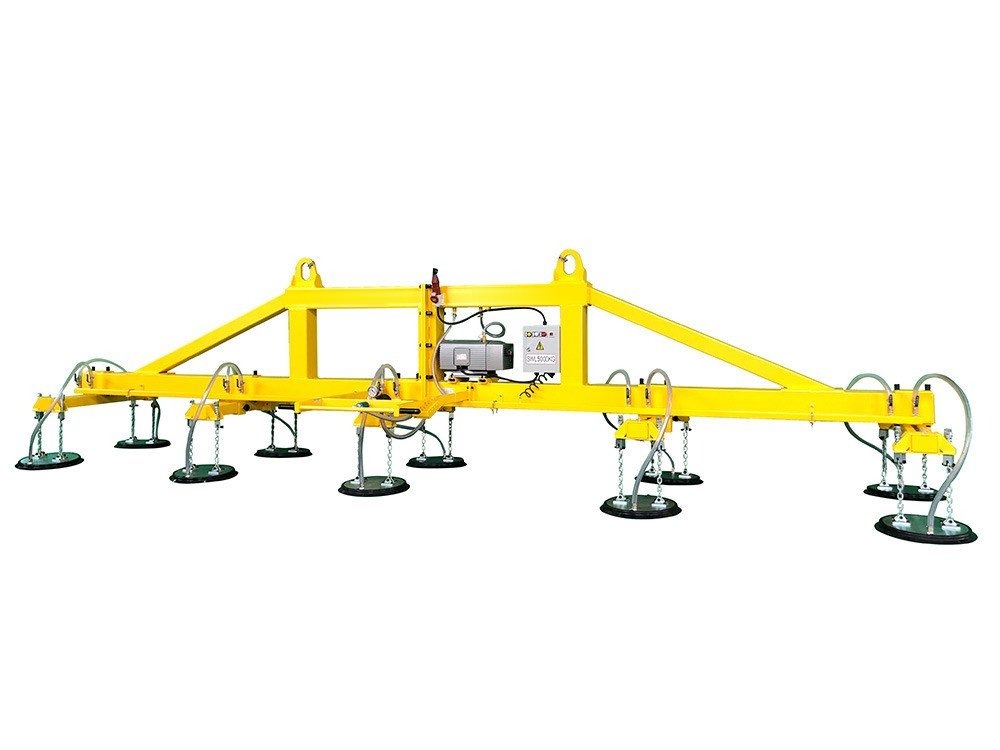

Mặt hút chân không FS-BL cho tấm khổ lớn

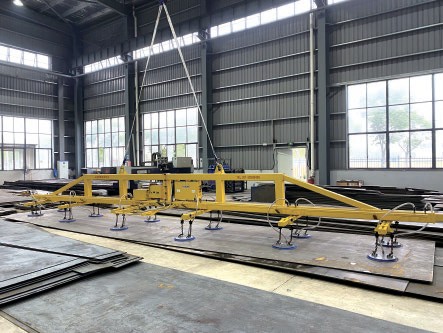

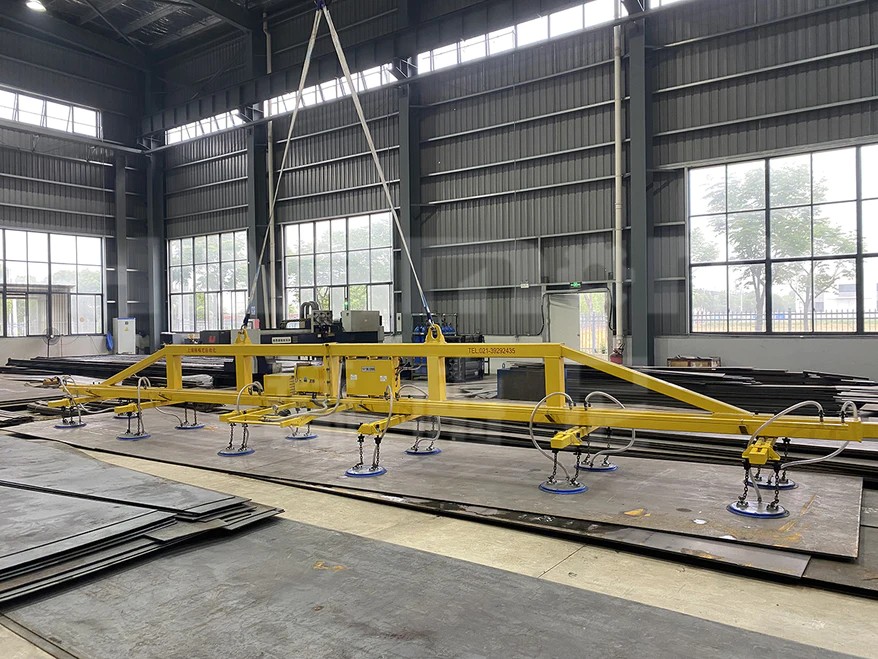

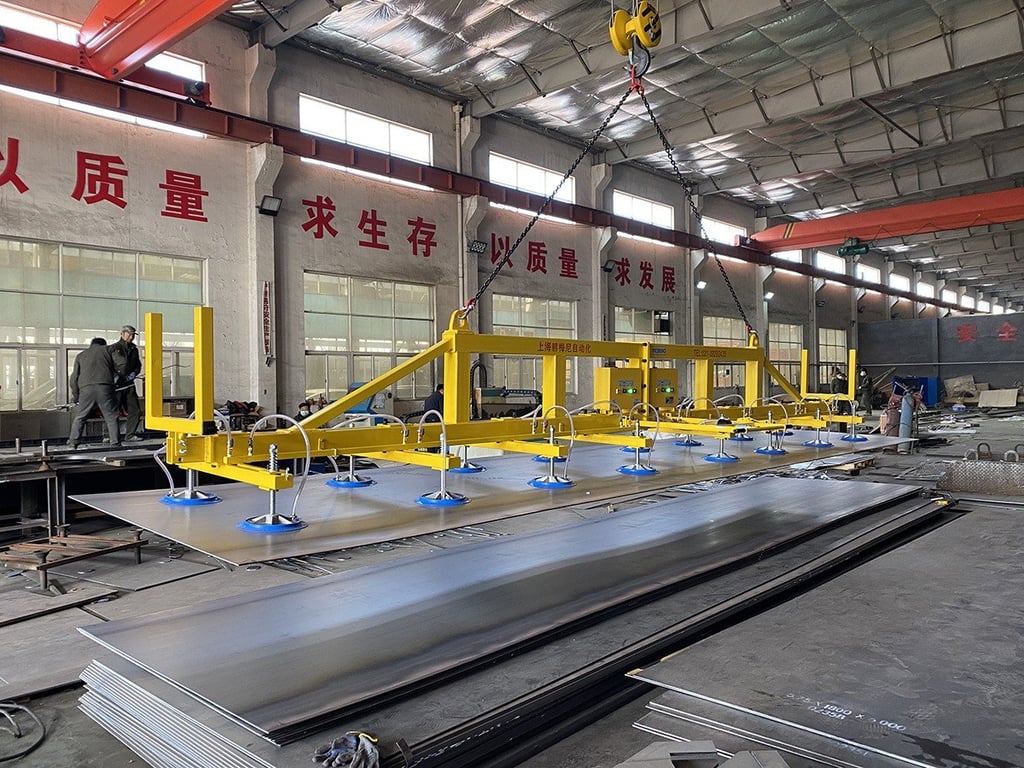

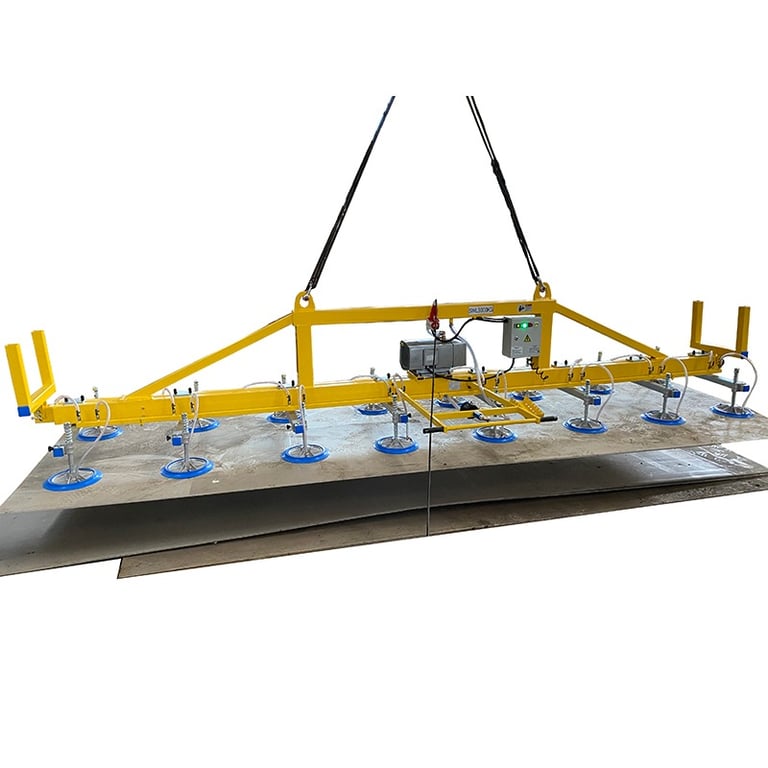

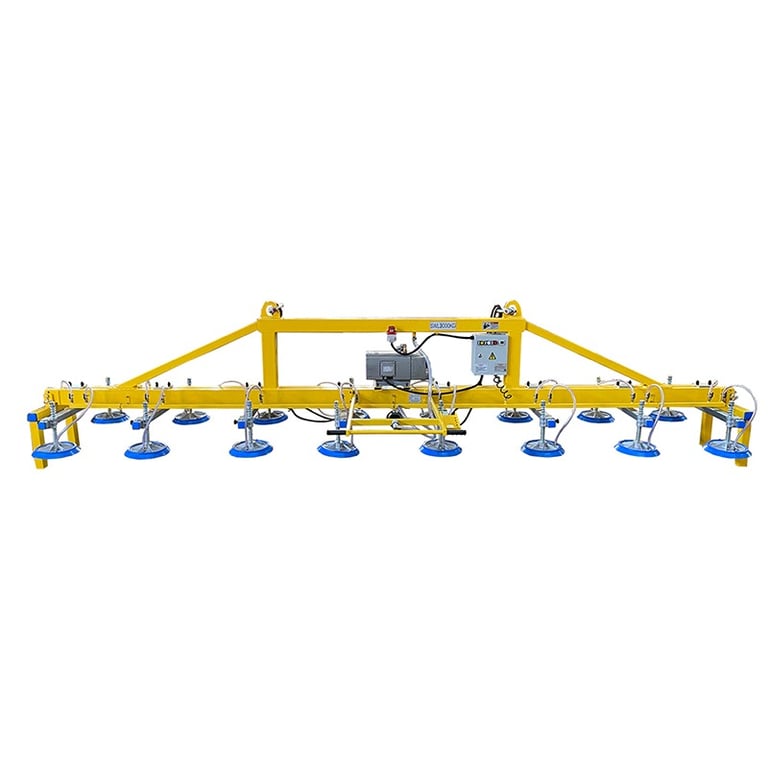

**Nâng tấm thép bằng bản 16 cốc hút**Cốc Φ300 chia đều trên khung dài 6 m

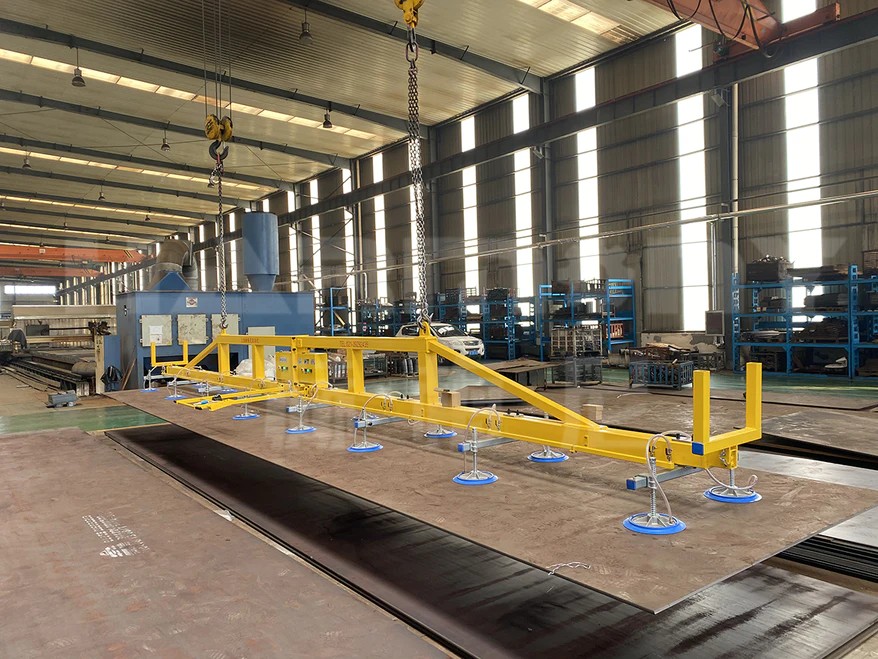

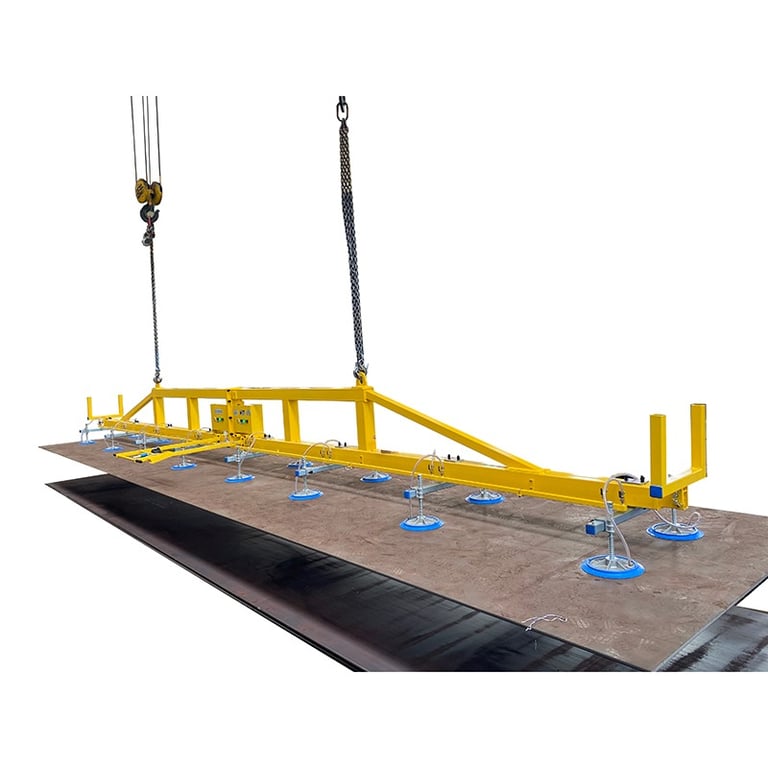

**Treo dưới móc cầu trục**Hộp điện và bơm đặt giữa khung

Hai bản nguồn điện

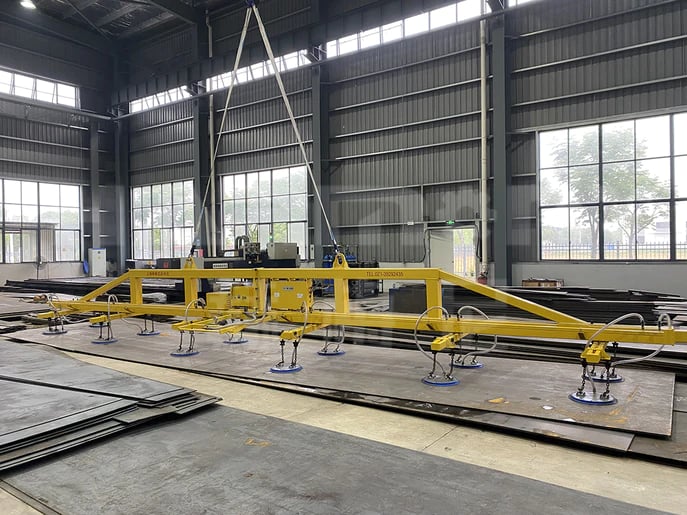

Bản ắc quy DC (FS-BLZ)

Dùng cho tải đến 3 tấn. Điều khiển hai hệ thống, ắc quy dùng được trên 4 năm, sạc từ điện 110–220 V. Lúc làm việc không phải kéo dây điện theo thiết bị.

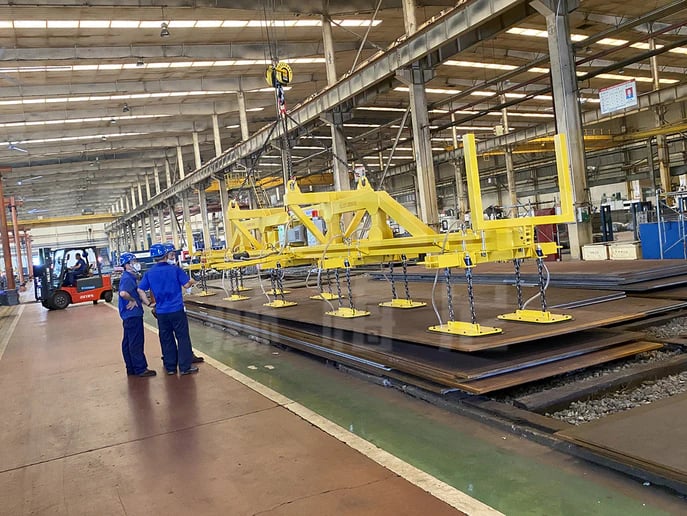

Bản điện AC (FS-BLJ)

Dùng cho tải đến 20 tấn. Bơm chân không lưu lượng lớn, bình tích chân không dung tích lớn, còi báo rò chân không. Kèm biến áp theo điện áp tại xưởng.

Thông số kỹ thuật

ZẮc quy DC12V, điều khiển tay hoặc từ xaJĐiện AC 208–460 V (±10%), điều khiển tay hoặc từ xa

Model	Tải an toàn	Kích thước (mm)	Cốc hút	Tự trọng
FS-BLZ3000-16S	3.000 kg	6000×1200	16 cốc Φ300	600 kg
FS-BLJ3000-16S	3.000 kg	6000×1200	16 cốc Φ300	600 kg
FS-BLJ5000-10S	5.000 kg	6000×1200	10 cốc Φ450	1.000 kg
FS-BLJ10T-10S	10.000 kg	(6000+6000)×2000	10 cốc 850×450	2.800 kg
FS-BLJ20T-20S	20.000 kg	(6000+6000+6000)×2000	20 cốc 850×450	5.500 kg

Kích thước dạng (6000+6000)×2000 là khung ghép từ các đoạn dài 6 m. Cốc 850×450 mm là cốc chữ nhật dùng cho bản tải lớn. Ngoài các mẫu trên, FullSharp làm khung theo khổ và khối lượng tấm thực tế của xưởng.

Cấu tạo chính

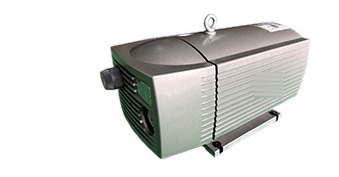

Bơm chân không

Bơm cánh gạt, không dầu, chịu mài mòn / Có van điều chỉnh độ chân không / Bền, tiết kiệm năng lượng

Cốc hút chân không

Φ300, Φ450 hoặc 850×450 mm, tải ngang 200, 500 hoặc 1.000 kg / Đế thép carbon / Cao su nitrile, tháo rời khỏi đế

Khung thiết bị

Nhà máy làm theo yêu cầu / Thép kết cấu theo tiêu chuẩn quốc gia / Hàn, gia công, tạo hình, sơn nung và mạ kẽm bề mặt, bền

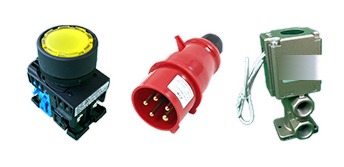

Linh kiện khác

Công tắc nguồn và van điện từ của thương hiệu quốc tế / Đạt chứng nhận UL và các chứng nhận quốc tế khác / Ít hỏng, bền

Ảnh hiện trường

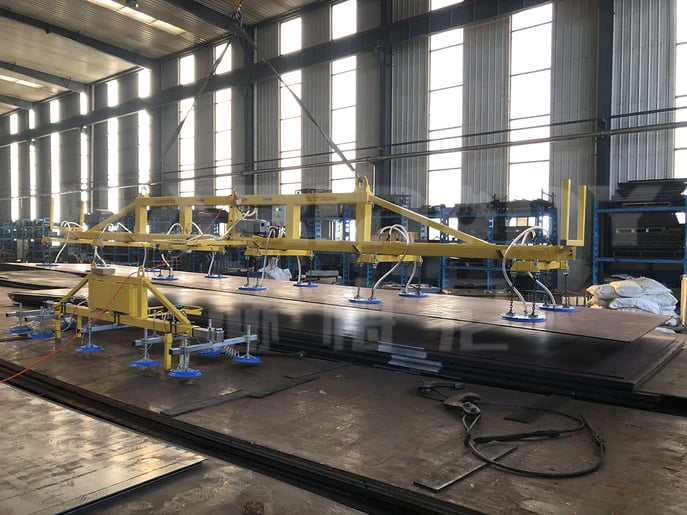

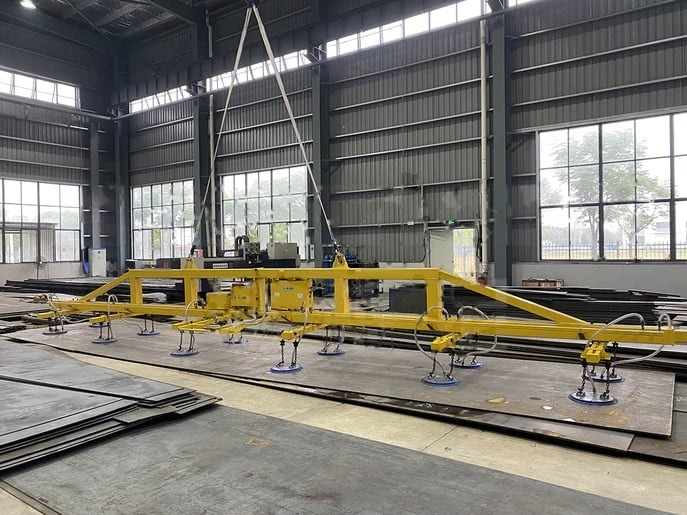

Một số thiết bị FS-BL đang làm việc: nâng thép tấm dày trên bãi tấm, bốc tấm cạnh máy chấn, lấy tấm inox và thép dài từ chồng tấm trong kho. Bản tải nhỏ dùng cốc tròn, bản tải lớn dùng cốc chữ nhật treo xích dưới khung.

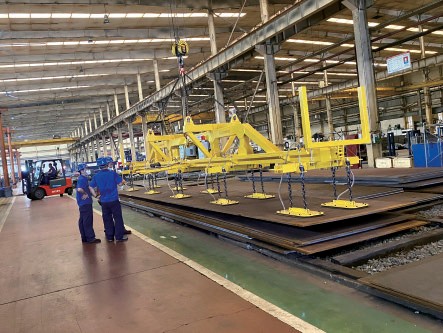

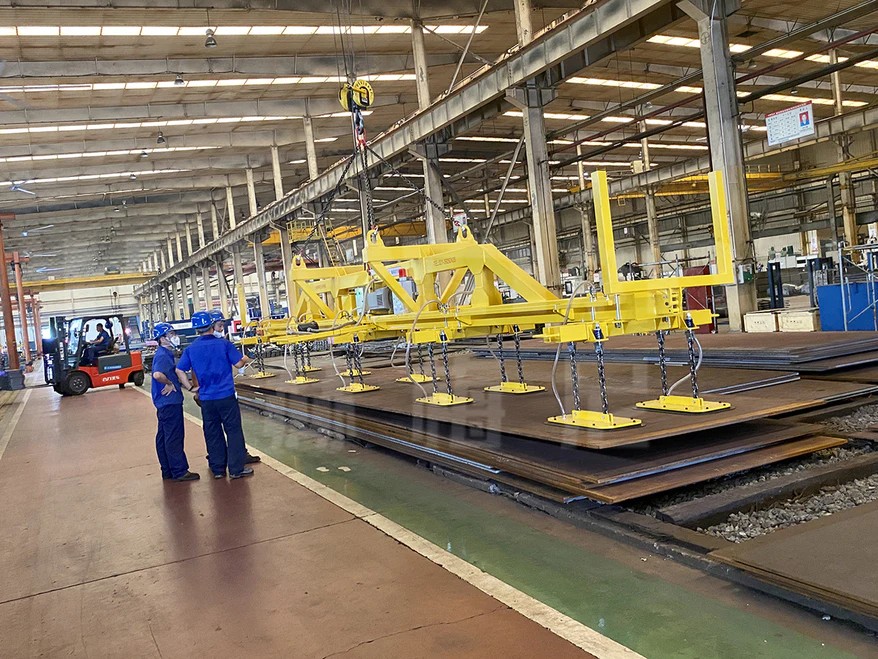

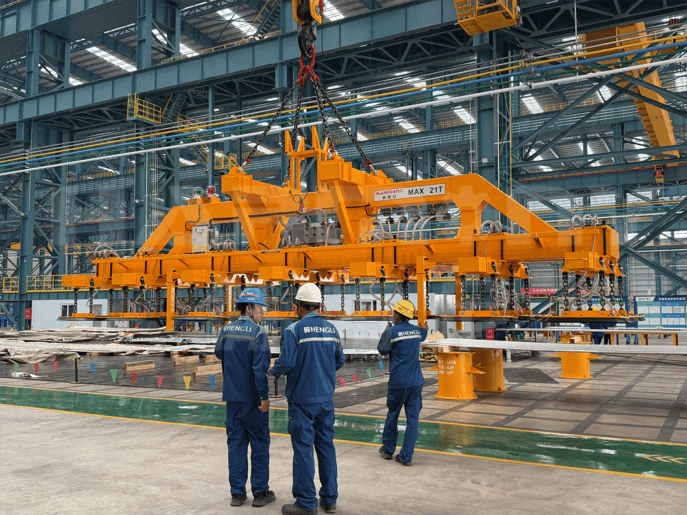

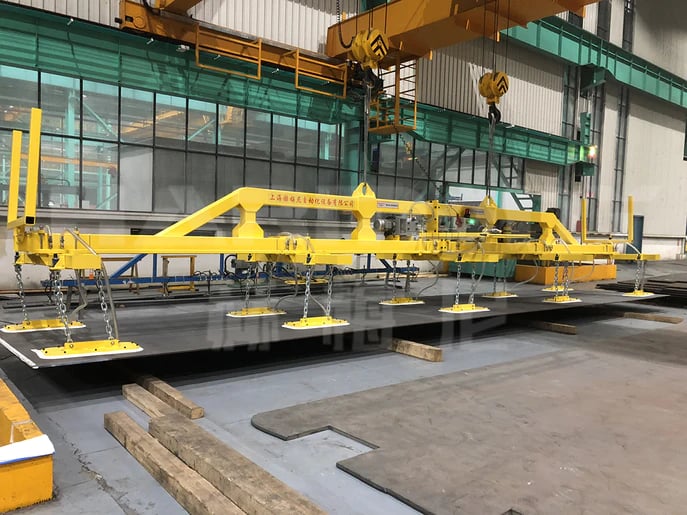

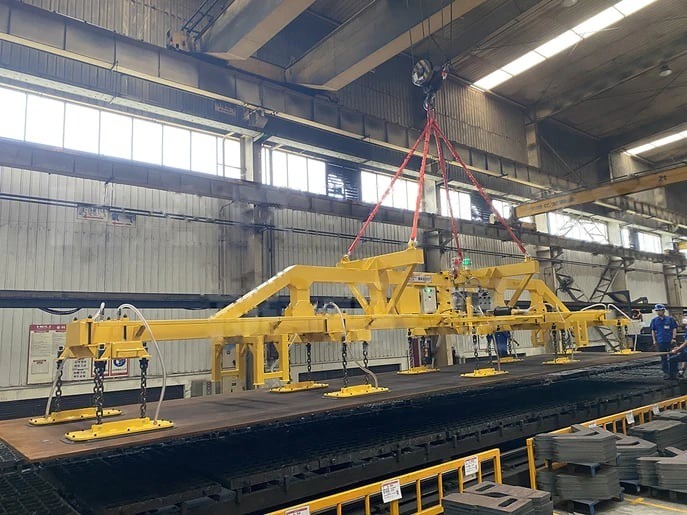

**Khung ghép, cốc chữ nhật cho tấm dày**

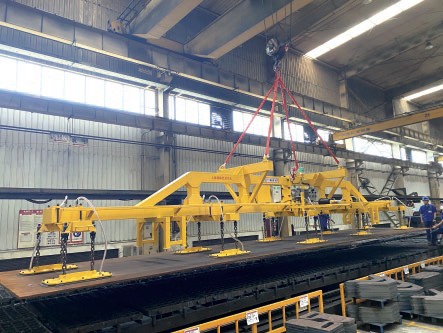

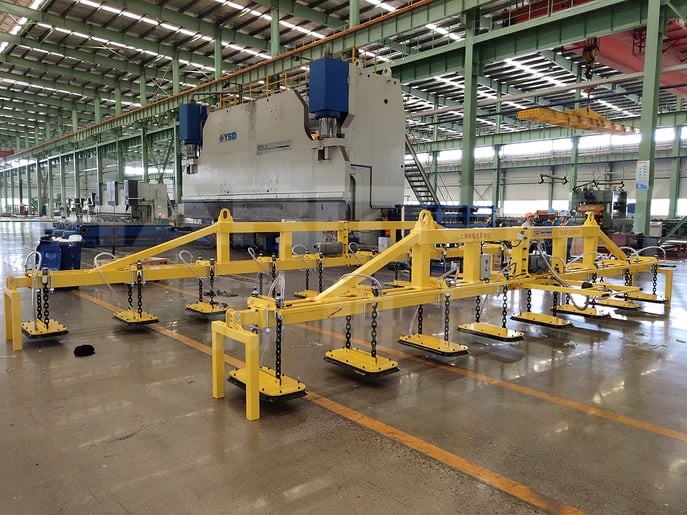

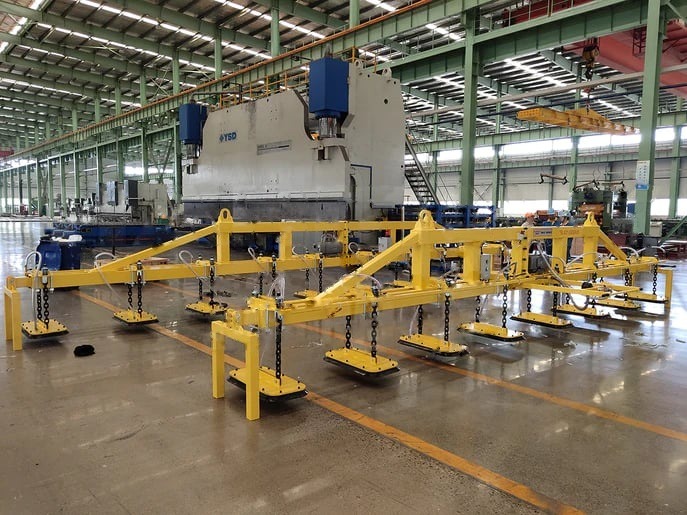

**Hai thiết bị cốc chữ nhật cạnh máy chấn**

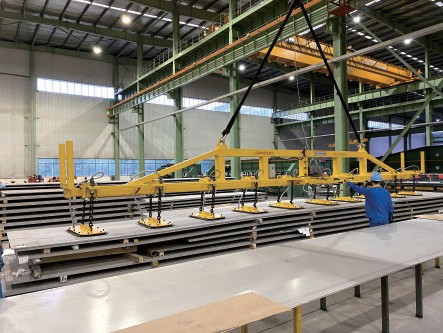

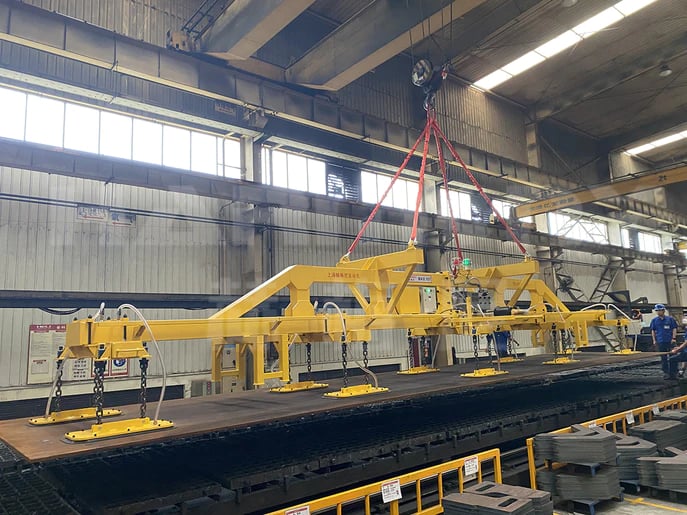

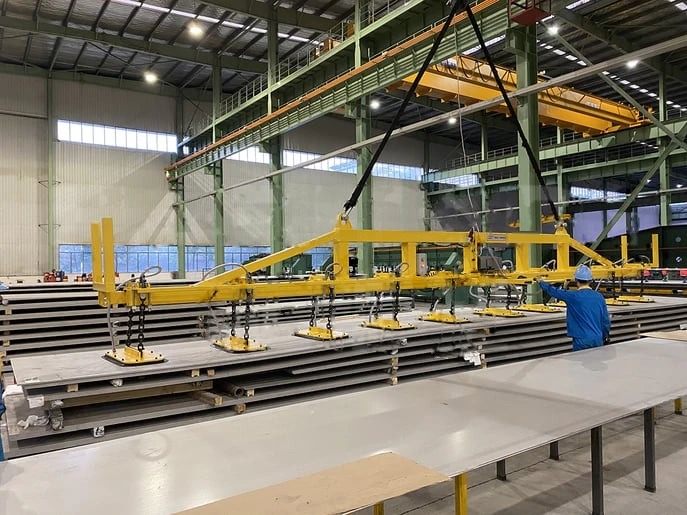

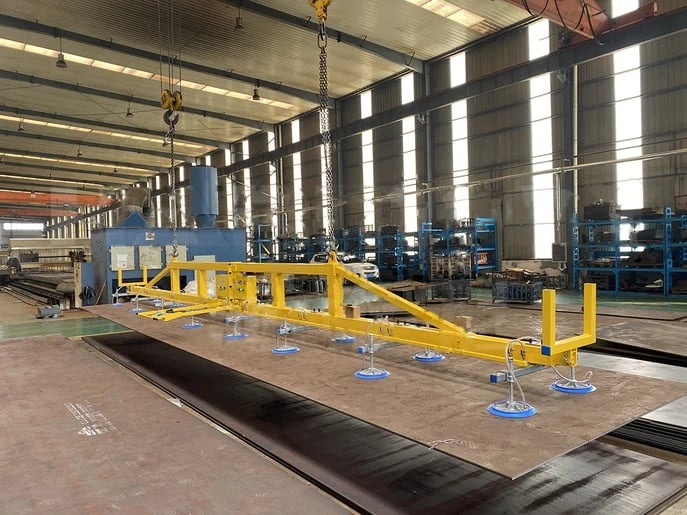

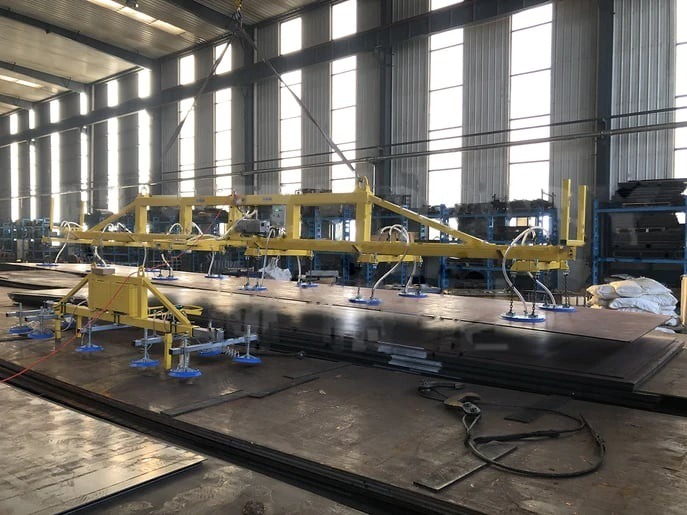

**Lấy tấm từ chồng, người vận hành dắt khung**

Ưu điểm

Làm cho việc nâng nặng

Cấu hình chọn cho tấm to và nặng: khung thép kết cấu, nhiều cốc hút chia đều tải, tấm được nâng êm và an toàn.

Bản DC: đến 3 tấn, trong nhà lẫn ngoài trời

Ắc quy dùng trên 4 năm nên giảm chi phí bảo trì. Có thể chọn ắc quy tuổi thọ cao để đủ điện cả ca, không phải sạc liên tục.

Bản AC: đến 20 tấn, giữ áp khi mất điện

Bơm lưu lượng lớn cùng bình tích chân không dung tích lớn cho lực hút khỏe và ổn định. Tùy chọn bộ lưu điện UPS giữ áp trên 6 giờ. Còi báo rò chân không nhắc người vận hành ngay khi có vấn đề trong lúc nâng.

Chạy theo điện tại xưởng

Bản AC được kèm biến áp hợp với điện áp nơi lắp, nên lắp đặt và vận hành không phải sửa lại hệ điện.

FS-BL làm ra để việc bốc dỡ tấm lớn nhanh hơn, an toàn hơn và gọn hơn. Kết cấu chắc, đủ chức năng bảo vệ, chạy ổn định, nên nâng và chuyển tấm lớn được nhẹ nhàng, đặt tấm đúng chỗ.
