FS-WDL1000-2S

Không cần lắp đặt, móc treo của mặt hút chân không có thể kết nối trực tiếp với móc cẩu của xe nâng/trục cẩu.
Dựa vào việc nới lỏng và siết chặt dây xích để điều khiển việc tạo và xả chân không, thực hiện thao tác hút và nhả thông qua van điều khiển chân không.
Không cần bất kỳ nút điều khiển nào, không cần nguồn điện hoặc khí nén bên ngoài, không bị ảnh hưởng bởi mất điện hoặc điện áp không ổn định.
Không cần kết nối dây điện hoặc ống khí, thiết bị có thể di chuyển tới bất kỳ vị trí nào có trang bị thiết bị nâng hạ để làm việc.
Chỉ khi phôi/vật liệu được đặt xuống và dây xích hoàn toàn thả lỏng, mới có thể nhả phôi, không xảy ra nhả nhầm, vì vậy độ an toàn cực kỳ cao.

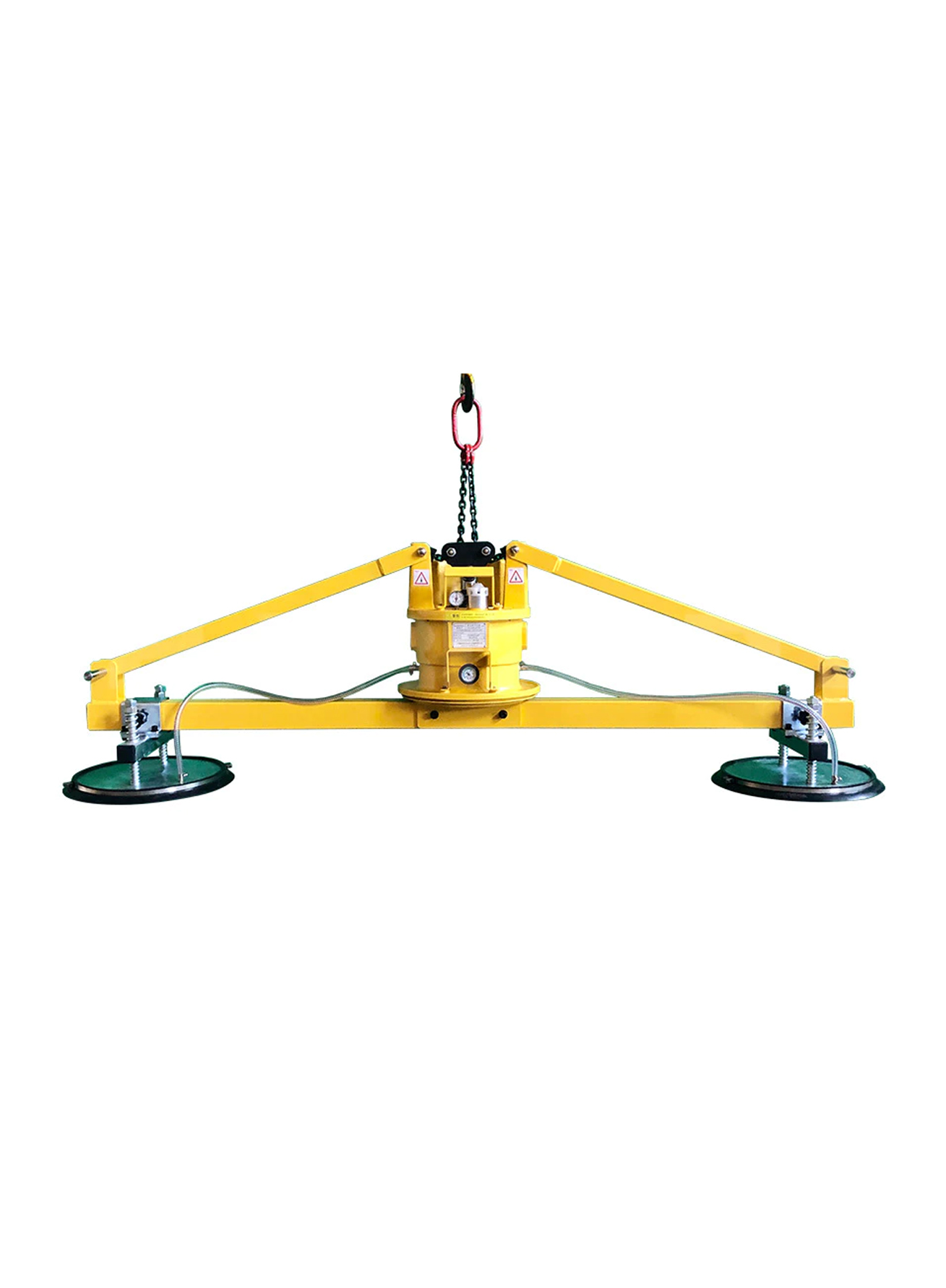

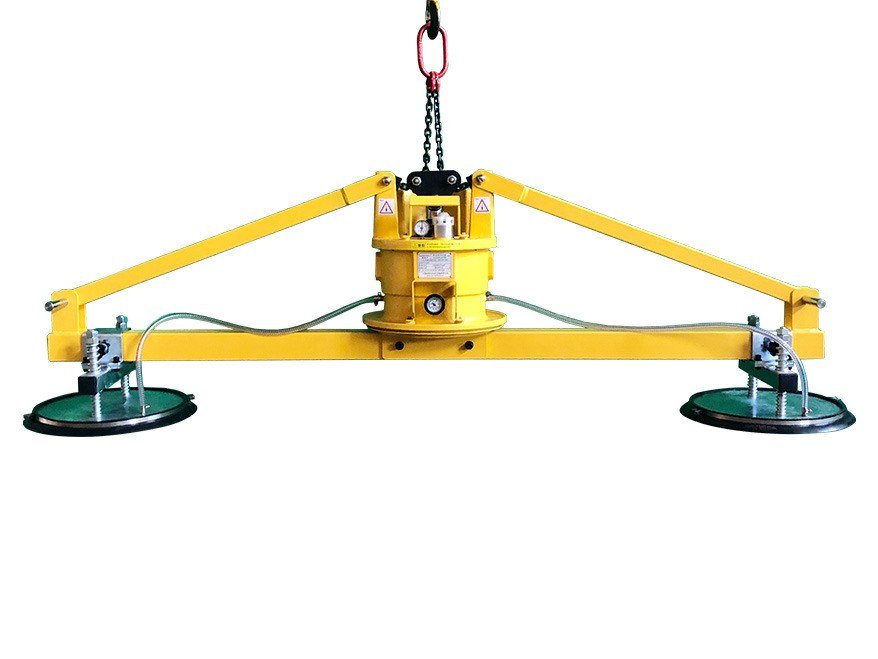

Mặt hút chân không cơ FS-WDL1000-2S: 2 cốc hút, nâng tấm đến 1.000 kg

FS-WDL1000-2S thuộc dòng mặt hút chân không cơ khí nhiều đầu hút FS-WDL, dùng để nâng và chuyển các loại tấm mà không làm trầy hay móp bề mặt, nhất là tấm nhôm. Model này có 2 cốc hút Φ450 gắn trên khung dầm, tải an toàn 1.000 kg, tự trọng 220 kg.

Thiết bị không cần điện hay khí nén. Vòng treo móc thẳng vào móc cầu trục, pa lăng hoặc xe nâng, không phải lắp đặt, không phải đi dây hay ống. Việc hút và nhả do độ căng, chùng của sợi xích treo điều khiển thông qua van chân không, trên thiết bị không có nút bấm nào.

Cùng dòng còn FS-WDL600-6S (6 cốc hút, 600 kg) và FS-WDL800-4S (4 cốc hút, 800 kg). Bảng thông số bên dưới ghi cả ba model để chọn theo khổ tấm và khối lượng tấm nặng nhất cần nâng.

Điểm nổi bật

Không cần lắp đặt

Vòng treo móc thẳng vào móc cầu trục hoặc xe nâng. Thiết bị mang đến chỗ nào có thiết bị nâng là làm việc được ngay.

Không cần điện hay khí nén

Không nút bấm, không nối nguồn bên ngoài. Mất điện hay điện áp chập chờn cũng không ảnh hưởng đến việc giữ tấm.

Xích treo điều khiển hút và nhả

Xích căng hay chùng sẽ đóng mở van chân không. Người vận hành chỉ việc nâng và hạ móc cẩu.

Không nhả nhầm

Không có dây điện, ống khí hay nút bấm nên không có thao tác nhầm. Tấm chỉ được nhả khi đã đặt xuống và xích chùng hẳn.

Thông số kỹ thuật dòng FS-WDL nhiều đầu hút

Model	Tải an toàn	Kích thước (mm)	Cốc hút	Tự trọng	Điều khiển
FS-WDL600-6S	600 kg	2000 × 800	6 cốc Φ230	180 kg	Cơ khí
FS-WDL800-4S	800 kg	1800 × 800	4 cốc Φ300	160 kg	Cơ khí
FS-WDL1000-2S	1.000 kg	1500 × 450	2 cốc Φ450	220 kg	Cơ khí

Cả ba model đều là mặt hút cơ khí: không cần điện, không cần khí nén, không có nút điều khiển. Model của trang này in đậm.

Cấu tạo chính

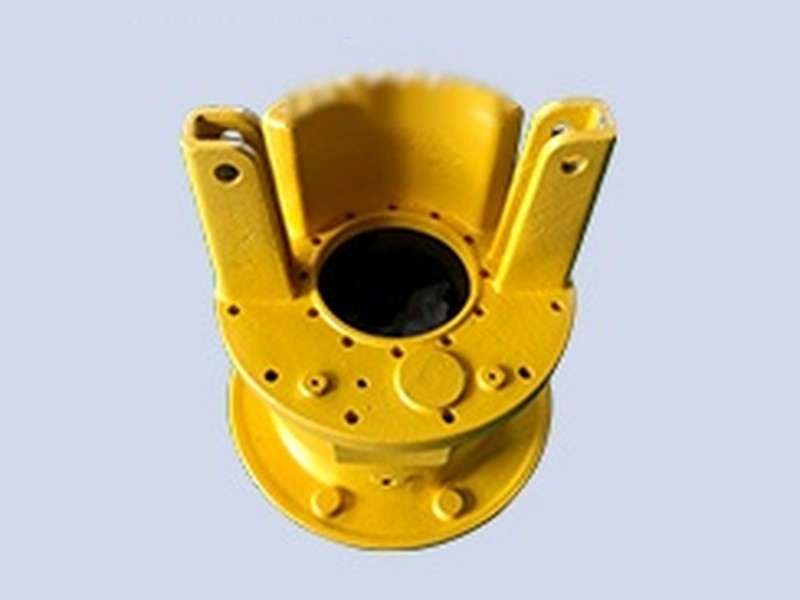

Vỏ thiết bị

Gang cầu / Phun phủ nhựa chịu nhiệt độ cao / Làm việc được 24 giờ mỗi ngày

Cốc hút chân không

Φ230 mm, tải ngang 100 kg / Đế nhôm đúc / Cao su nitrile chịu mài mòn, tháo rời khỏi đế / Chỉnh được góc, khớp nối tự lựa

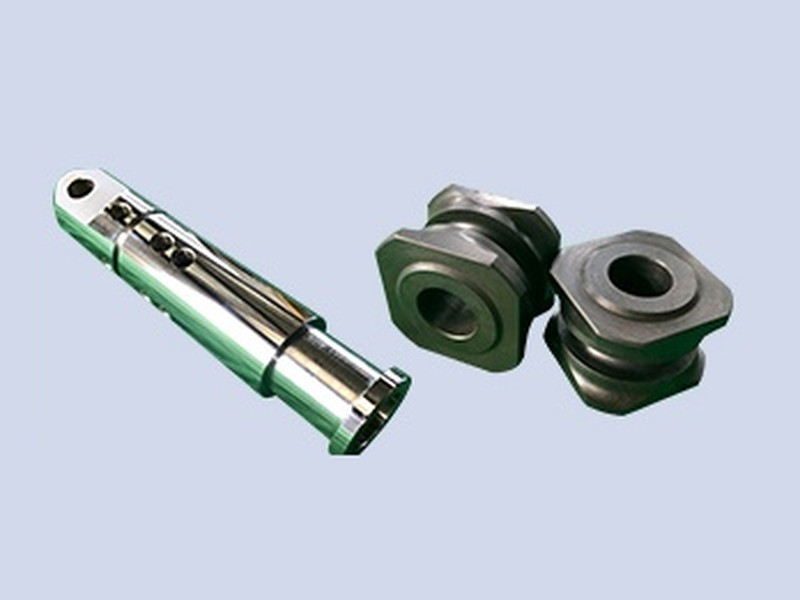

Thanh kéo

Toàn bộ bằng thép hợp kim 40Cr / Sau khi rèn được tôi ram, tôi cao tần và gia công, bảo đảm độ chính xác lắp ghép và độ bền

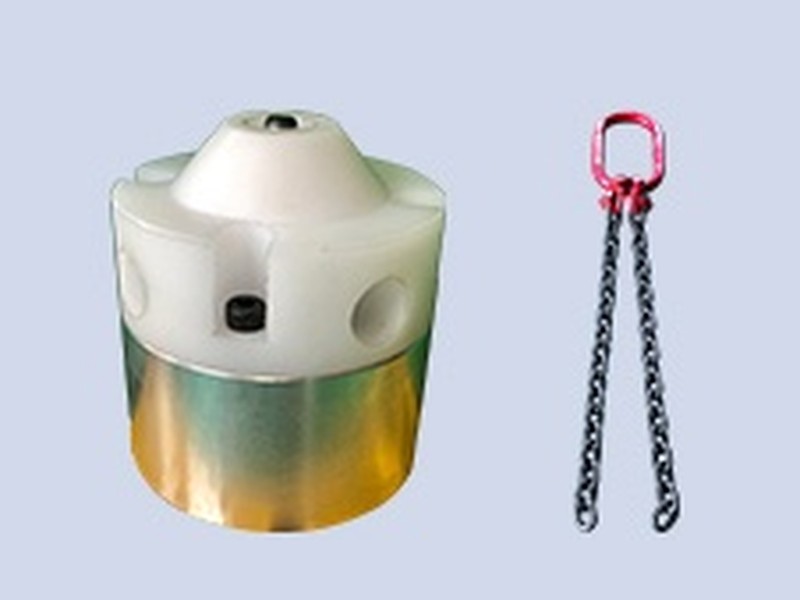

Van một chiều và xích

Lưu lượng lớn / Thiết kế khéo, khó bị tắc / Xích thép mangan G80 8 mm, độ bền cao, chịu tải nặng

Hình ảnh hiện trường

Dòng FS-WDL nhiều đầu hút hay được dùng để cấp phôi cho máy cắt laser, máy cắt tấm nhôm và lấy tấm thép, inox, tấm nhựa từ kiện. Mặt hút treo dưới cầu trục, một người dắt tay là đặt tấm đúng chỗ.

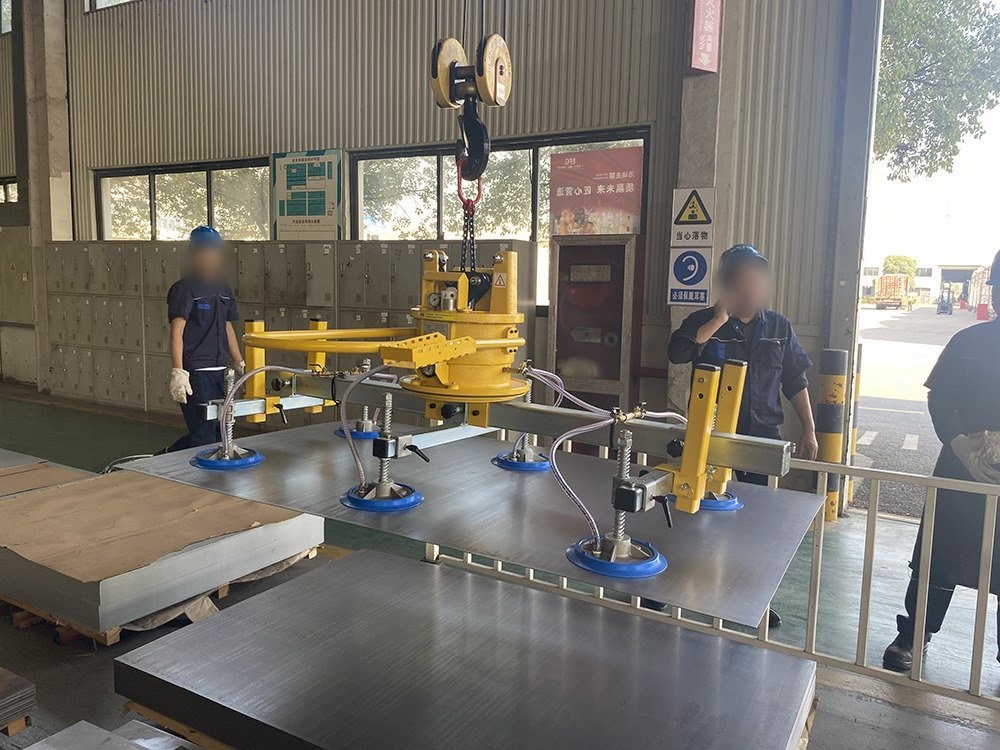

**Cấp tấm inox cho máy cắt laser**FS-WDL600-6S

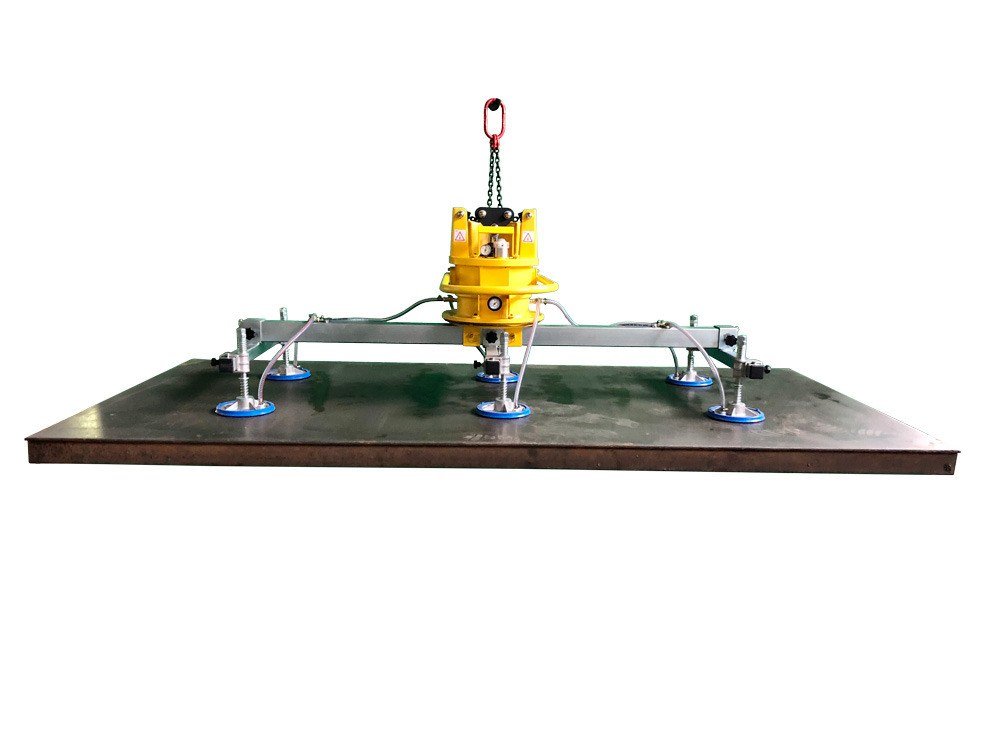

**6 cốc hút ôm trên tấm thép**FS-WDL600-6S

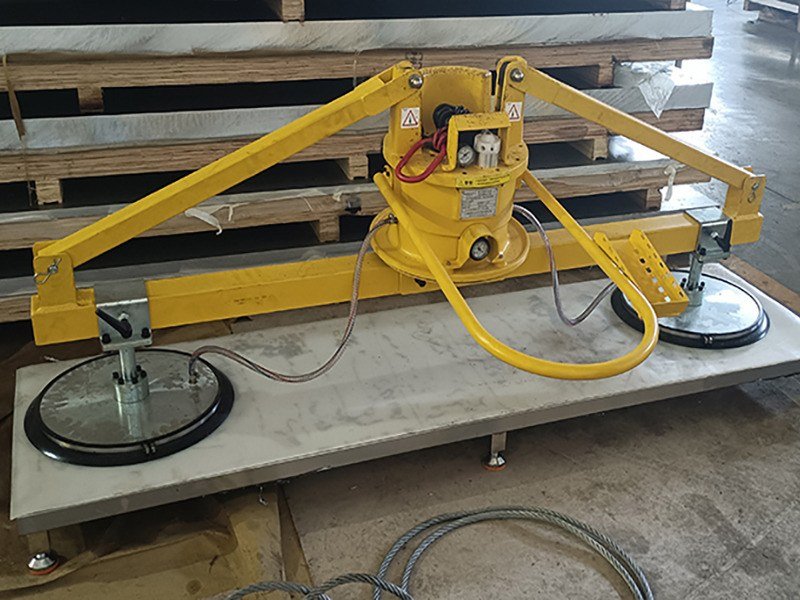

**Cấp và dỡ phôi máy cắt tấm nhôm**FS-WDL1000-2S

Ưu điểm của mặt hút cơ FS-WDL

Mặt hút cơ không cần lắp đặt phức tạp, vòng treo móc thẳng vào móc cầu trục là dùng được. Thiết bị không có nút bấm, không cần điện hay khí nén; độ căng và chùng của xích quyết định lúc tạo chân không và lúc nhả tấm.

Không có dây điện, không có ống khí nên khả năng thao tác nhầm giảm hẳn. Người đứng máy yên tâm hơn, nhất là ở những xưởng đặt an toàn khi nâng tấm lên hàng đầu.

Ngoài tấm nhôm, thiết bị nâng được nhiều loại tấm khác có bề mặt phẳng như thép, inox, tấm nhựa. Một bộ mặt hút dùng chung cho nhiều loại vật liệu trong xưởng.

Khung chắc, thao tác đơn giản. Vỏ gang cầu, thanh kéo thép 40Cr, xích G80 giúp thiết bị bền và giữ được độ tin cậy khi dùng lâu dài.
