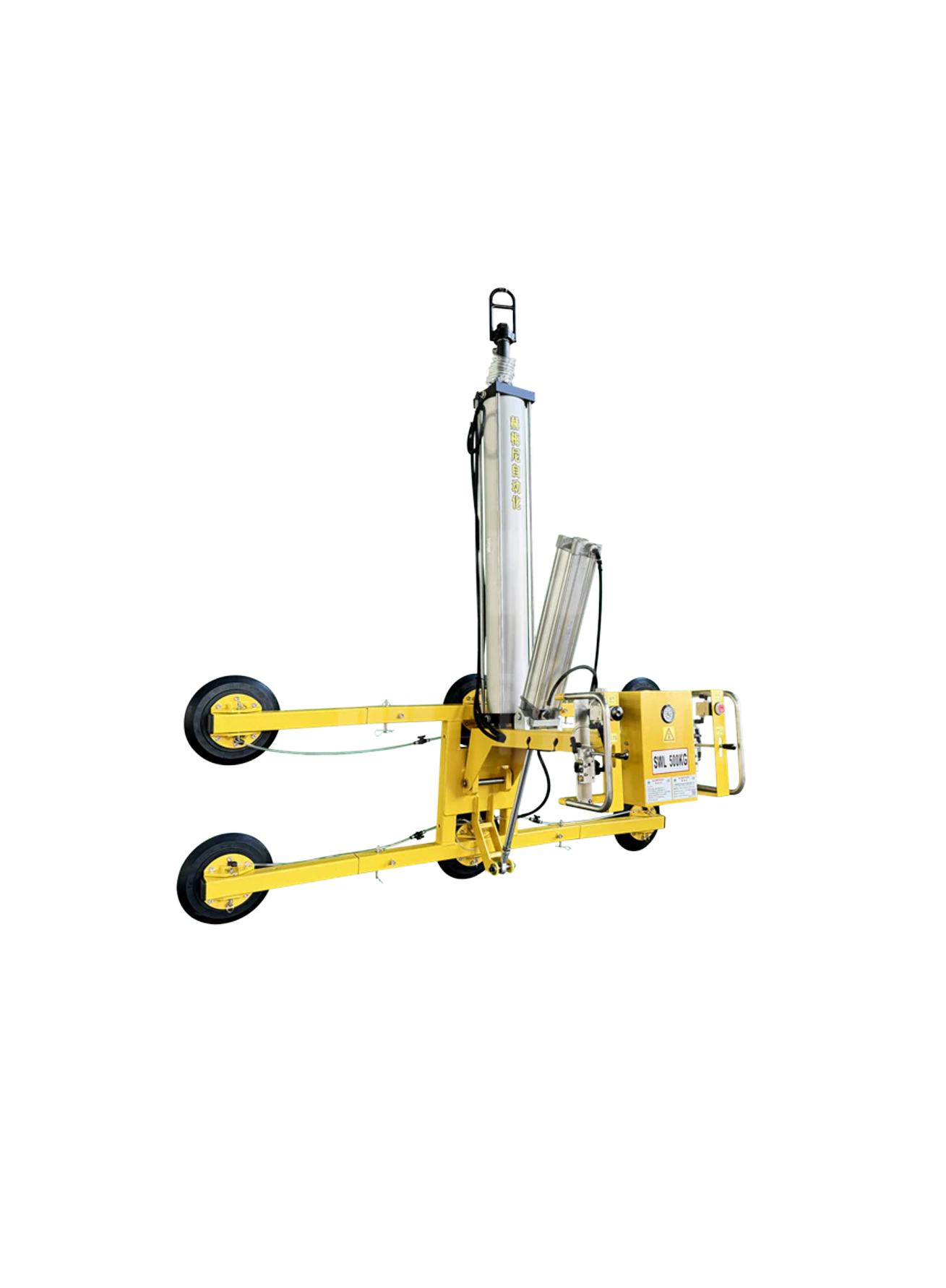

FS-QFQ

  • Tải an toàn400 kg
  • Cốc hút6 cốc Φ250
  • Kích thước990×810 mm, mở rộng 1900×1250 mm
  • NguồnKhí nén 0,6–0,8 MPa
  • Chức năngLật kính 0–90° bằng khí nén
  • Điều khiểnBằng tay

Mặt hút chân không khí nén FS-QFQ: lật kính 0–90°, tải 400 kg

Dòng mặt hút lật khí nén FS-QFQ. Tải trọng: 400 kg. Nguồn động lực: khí nén 0,6–0,8 MPa.

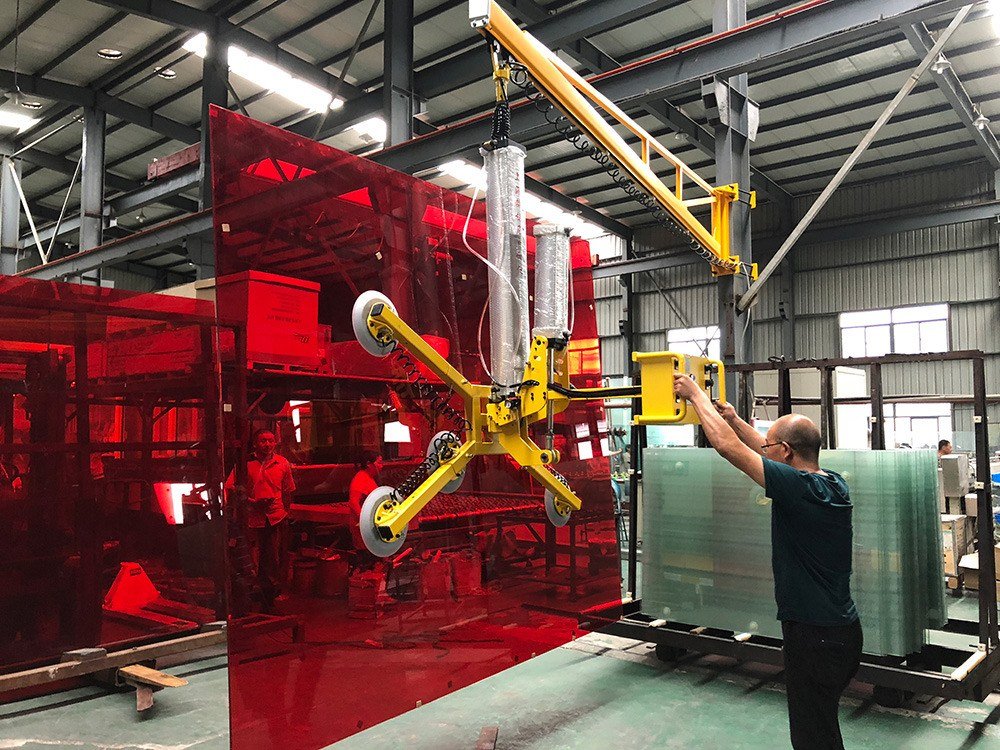

Thiết bị dùng cho các vị trí gia công sâu kính như dỡ kính ở đầu ra lò tôi (lò cường lực), đưa kính dán vào nồi hấp, dán keo khung phụ cho kính. Khung thiết bị chắc chắn, chịu tải lớn, vận hành ổn định. Tại vị trí cố định, thiết bị dùng kèm cần trục cột xoay, cần trục treo tường hoặc ray dầm treo, thao tác tiện và nhanh. Xi lanh khí nâng hạ tấm kính và lật kính bằng khí nén từ 0 đến 90°.

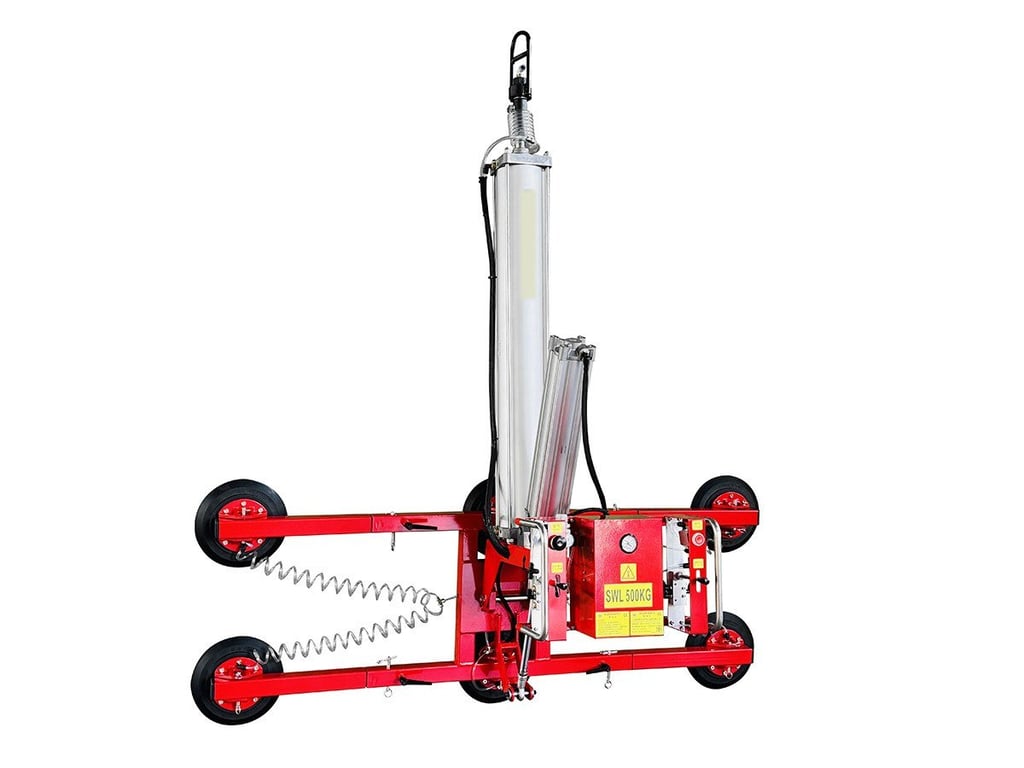

Mặt hút chân không khí nén FS-QFQ lật kính

Thông số kỹ thuật

ModelTải an toànKích thước (mm)Đường kính cốc hút (mm)Số cốc hútNguồn động lựcĐiều khiểnChức năng
FS-QFQ400-6S400 kg990×810; mở rộng: 1900×1250Φ2506 cốcKhí nén (0,6–0,8 MPa)Bằng tayLật khí nén 0–90°

Cấu tạo chính

1

Xi lanh khí chất lượng cao

Xi lanh của thương hiệu quốc tế, chất lượng cao / Lực ra ổn định / Bền

Xi lanh khí chất lượng cao
2

Cốc hút chân không

Cao su cốc hút Φ250 mm, vật liệu cao su nitrile / Gioăng kín ba vòng nhiều khoang / Giữ áp tốt, an toàn hơn

Cốc hút chân không
FS-QFQ
3

Khung thiết bị

Nhà máy làm theo yêu cầu / Thép hình kết cấu theo tiêu chuẩn quốc gia / Hàn, gia công, tạo hình và sơn nung bề mặt, bền

Khung thiết bị
4

Linh kiện khác

Công tắc nguồn, bộ tạo chân không… của thương hiệu quốc tế / Đạt chứng nhận UL và các chứng nhận quốc tế khác / Ít hỏng, bền

Linh kiện khác

Ảnh hiện trường

Lấy tấm kính màu khổ lớn từ giá
Lấy tấm kính màu khổ lớn từ giá
Hút tấm kính nằm ngang trên bàn
Hút tấm kính nằm ngang trên bàn
Chuyển tấm kính trong xưởng
Chuyển tấm kính trong xưởng
Làm việc cạnh máy bơm keo kính hộp
Làm việc cạnh máy bơm keo kính hộp
Cấp kính lên dây chuyền kính hộp đứng
Cấp kính lên dây chuyền kính hộp đứng

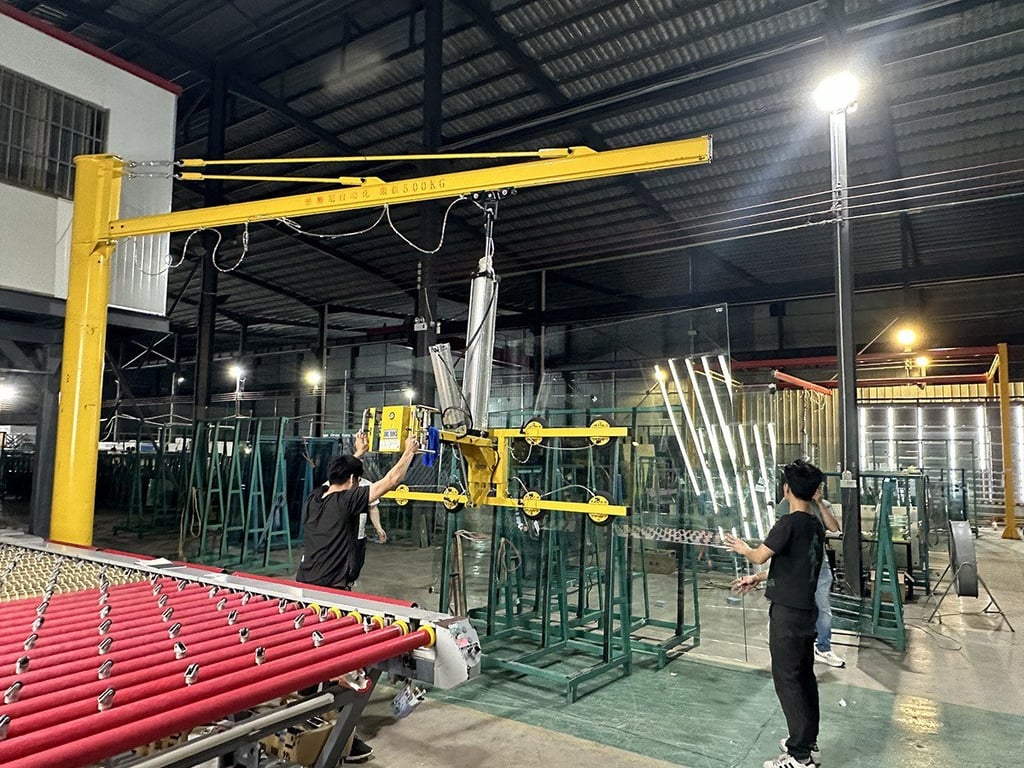

Dỡ kính ở đầu ra lò tôi
Dỡ kính ở đầu ra lò tôi

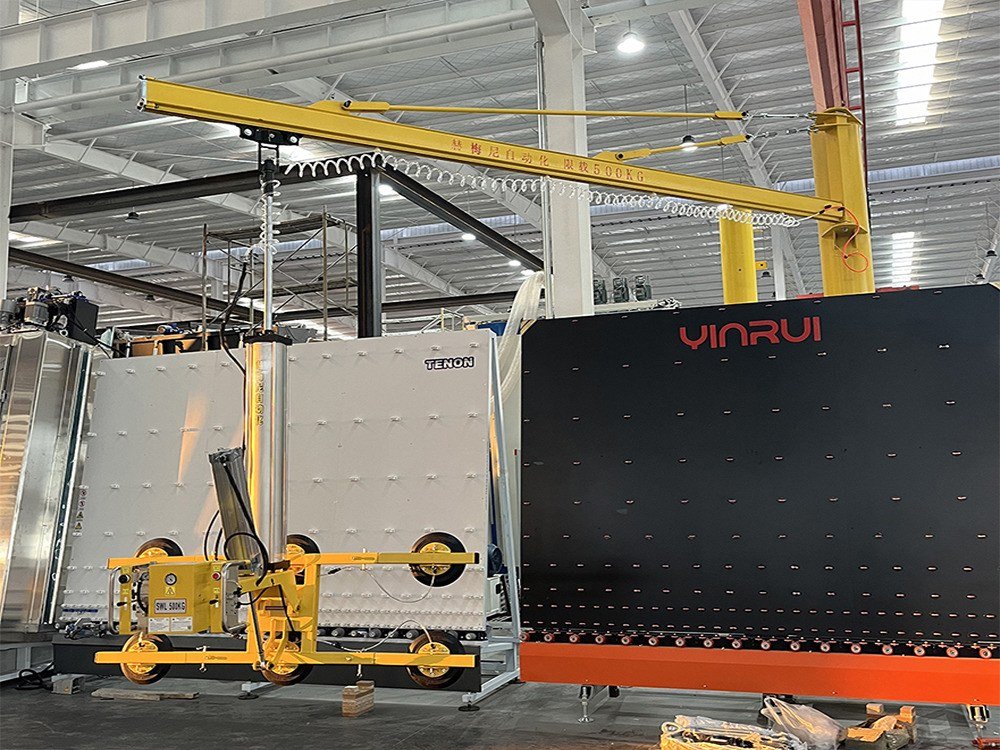

Đặt cạnh dây chuyền kính hộp đứng
Đặt cạnh dây chuyền kính hộp đứng

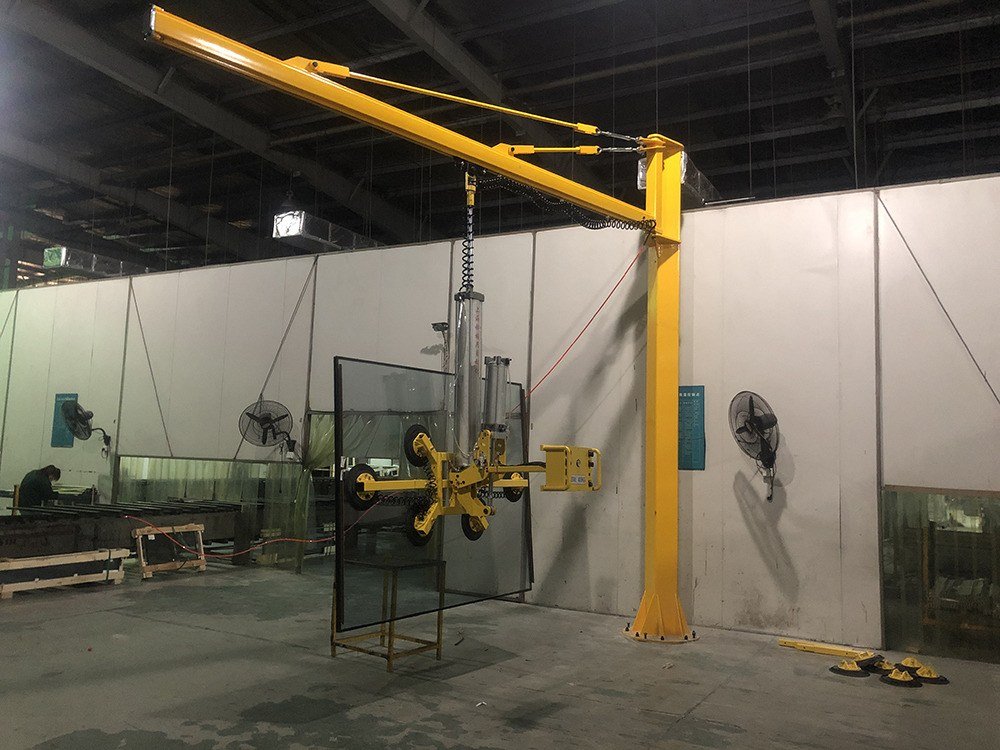

Nâng kính hộp bằng cần trục cột xoay
Nâng kính hộp bằng cần trục cột xoay
Lấy kính từ giá trong kho kính
Lấy kính từ giá trong kho kính

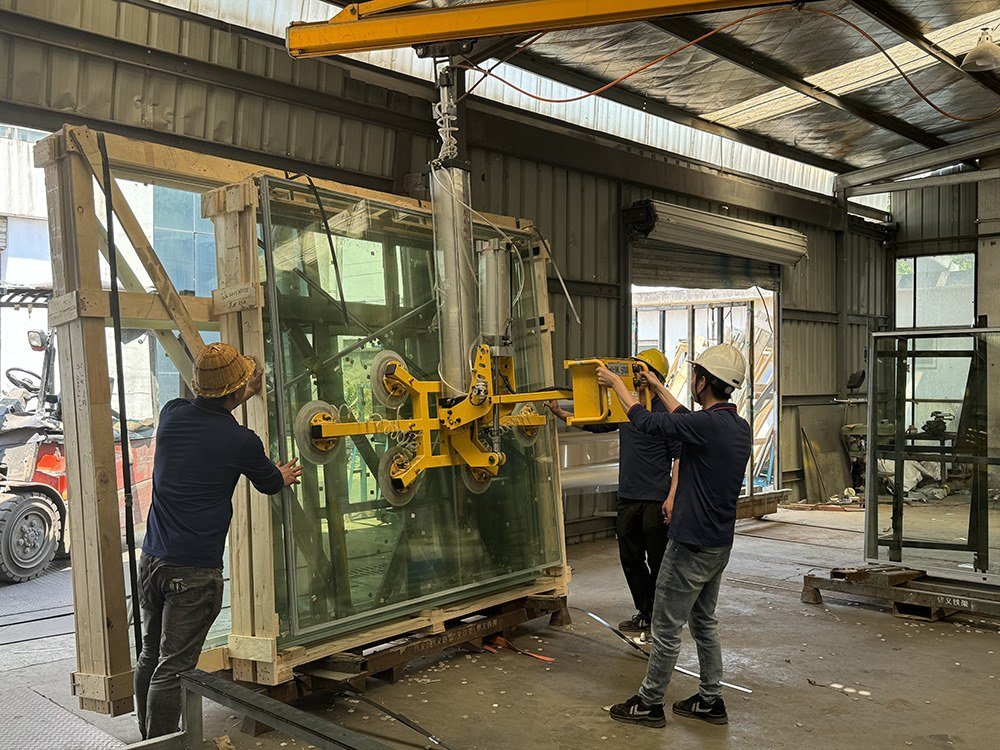

Nâng tấm kính dày ra khỏi kiện gỗ
Nâng tấm kính dày ra khỏi kiện gỗ

Ưu điểm

1

Khung chắc, tải lớn, chạy ổn định

Khung thiết bị chắc chắn, mang tải nặng dễ dàng mà vẫn vận hành ổn định, tin cậy. Thiết bị hợp với vị trí làm việc cố định, dùng kèm cần trục cột xoay đứng, cần trục treo tường hoặc cầu trục trên cao để chuyển kính nhanh và hiệu quả.

2

An toàn và chất lượng

Thiết bị chú trọng an toàn và chất lượng. Chất lượng tốt giúp nâng cao rõ rệt độ an toàn của thiết bị, giảm nguy cơ tai nạn và vỡ kính. Công nghệ chân không tiên tiến giữ chắc tấm kính, giúp tấm kính di chuyển êm và trong tầm kiểm soát suốt quá trình nâng chuyển.

3

Tối ưu quy trình, tăng năng suất

Dù dùng để dỡ kính ở lò tôi, đưa kính dán vào nồi hấp hay dán keo khung phụ cho kính, thiết bị đều giúp tối ưu quy trình và tăng năng suất. Thiết kế công thái học và bộ điều khiển dễ dùng giúp người vận hành thao tác với tấm kính dễ dàng và chính xác.
