FS-BSZ là dòng mặt hút chân không dạng dầm, treo dưới cầu trục hoặc pa lăng, dùng để cấp phôi tấm thép, inox, nhôm lên bàn máy cắt laser và gom tấm sau khi cắt. Bản ắc quy FS-BSZ lấy điện từ ắc quy 12 V đặt sẵn trong hộp điện, lúc làm việc không phải kéo dây điện hay ống khí nén theo thiết bị, móc vào cầu trục nào trong xưởng cũng chạy được.

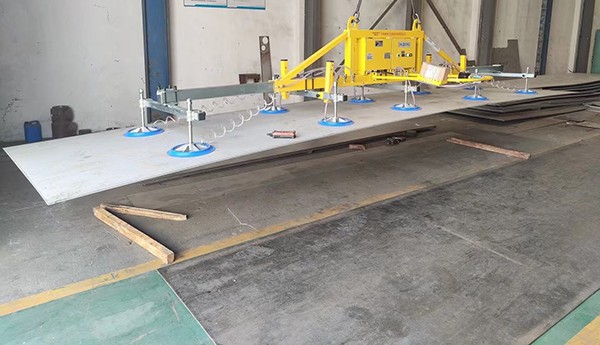

Ngoài tấm kim loại, thiết bị nâng được cả các tấm phi kim có bề mặt phẳng, nhẵn. Tải an toàn từ 500 đến 2.500 kg, từ 6 đến 12 cốc hút, chọn theo khổ tấm và khối lượng tấm nặng nhất cần nâng.
Ắc quy 12 V cấp điện cho bơm chân không piston. Đèn báo pin cho biết lúc cần sạc, không lo hết điện giữa ca.
Van một chiều giữ chân không khi bơm dừng, công tắc áp suất tự bật bơm bù khi độ chân không giảm, đèn báo chân không ngay trên hộp điện.

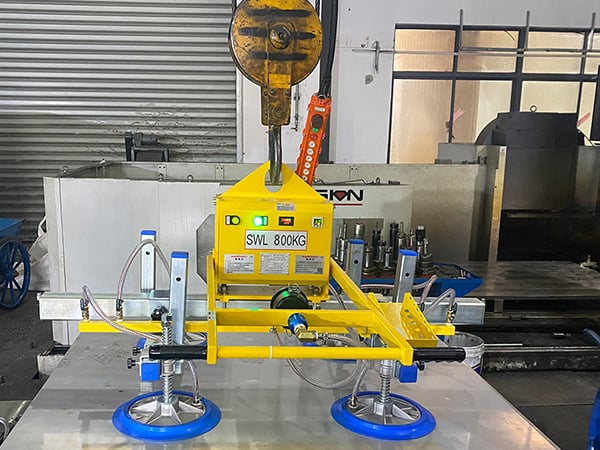

Hút và nhả tấm bằng van đẩy kéo trên tay cầm, hoặc bấm hộp điều khiển từ xa khi đứng xa tấm lớn.
Khung thép kết cấu sơn nung và mạ kẽm, cốc hút cao su NBR chịu mài mòn, tháo rời khỏi đế để thay nhanh.
| Model | Tải an toàn | Kích thước (mm) | Cốc hút | Tự trọng |
|---|---|---|---|---|
| FS-BSZ500-6S | 500 kg | 2000×800×720 | 6 cốc Φ230 | 120 kg |
| FS-BSZ1000-6S | 1.000 kg | 2000×800×720 | 6 cốc Φ300 | 125 kg |
| FS-BSZ800-8S | 800 kg | 2800×800×720 | 8 cốc Φ230 | 140 kg |
| FS-BSZ1500-8S | 1.500 kg | 2800×800×720 | 8 cốc Φ300 | 150 kg |

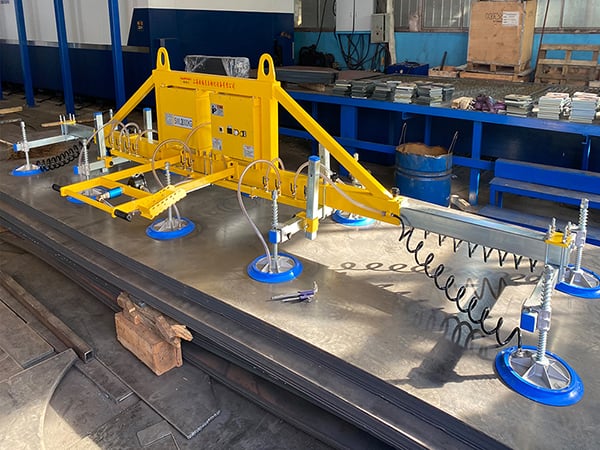

| FS-BSZ1000-10S | 1.000 kg | (1000+3000+1000)×1000×950 | 10 cốc Φ230 | 250 kg |
| FS-BSZ2000-10S | 2.000 kg | (1000+3000+1000)×1000×950 | 10 cốc Φ300 | 260 kg |
| FS-BSZ2500-12S | 2.500 kg | (1000+3000+1000)×1000×950 | 12 cốc Φ300 | 280 kg |
Bơm piston / Công suất 60 W, điện áp 12 V, dòng 6 A / Lưu lượng 45 L/phút, độ chân không tối đa −86 kPa / Bền, tiết kiệm điện
Φ230 hoặc Φ300 mm, tải ngang mỗi cốc 100 hoặc 200 kg / Đế nhôm đúc / Cao su nitrile chịu mài mòn, tháo rời khỏi đế / Chỉnh được góc, khớp nối tự lựa
Nhà máy làm theo yêu cầu / Thép kết cấu theo tiêu chuẩn quốc gia / Hàn, gia công, tạo hình, sơn nung và mạ kẽm bề mặt, bền

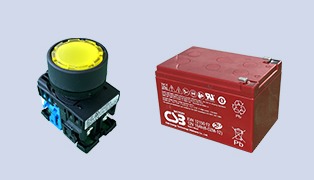

Công tắc nguồn và ắc quy của thương hiệu quốc tế / Đạt chứng nhận quốc tế / Ít hỏng, bền

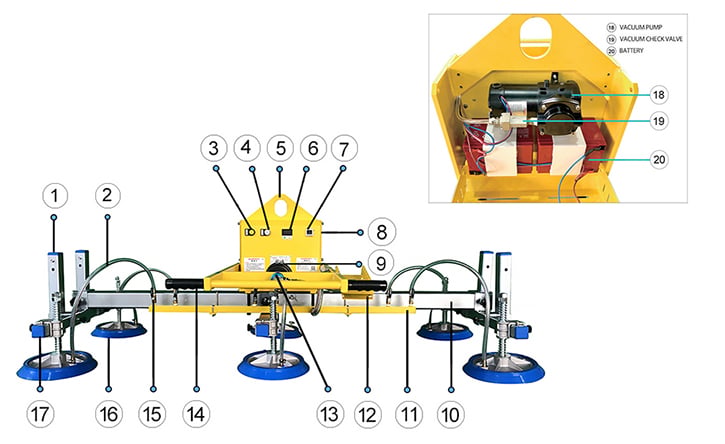

Số trên sơ đồ ứng với tên bộ phận bên dưới.

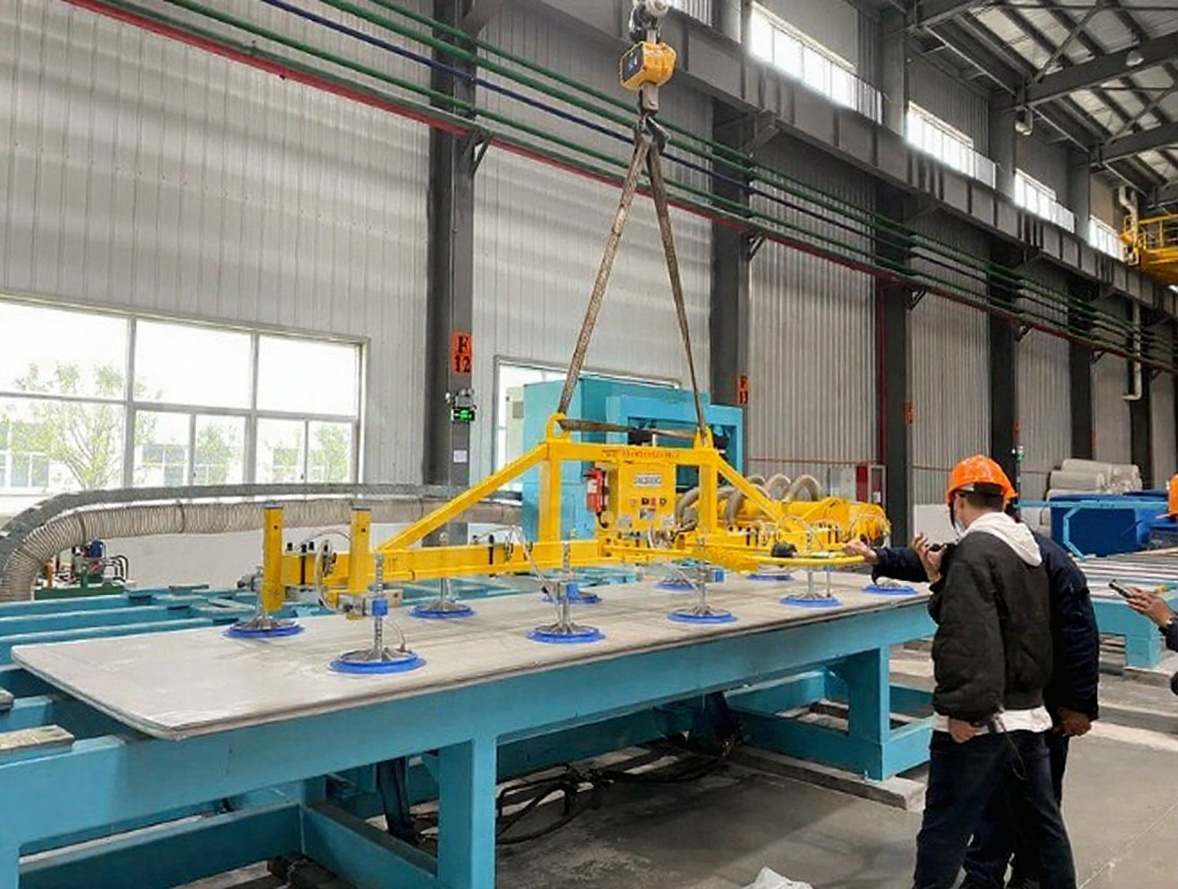

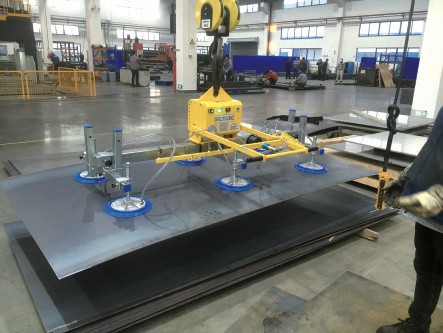

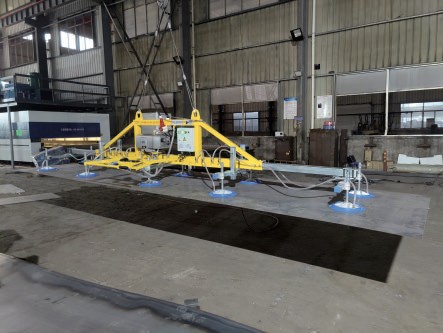

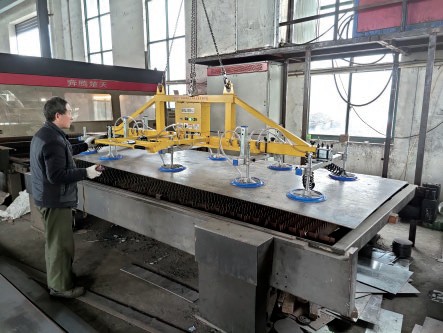

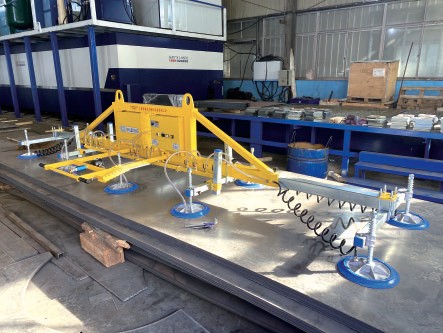

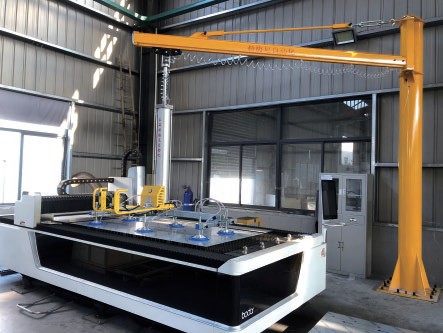

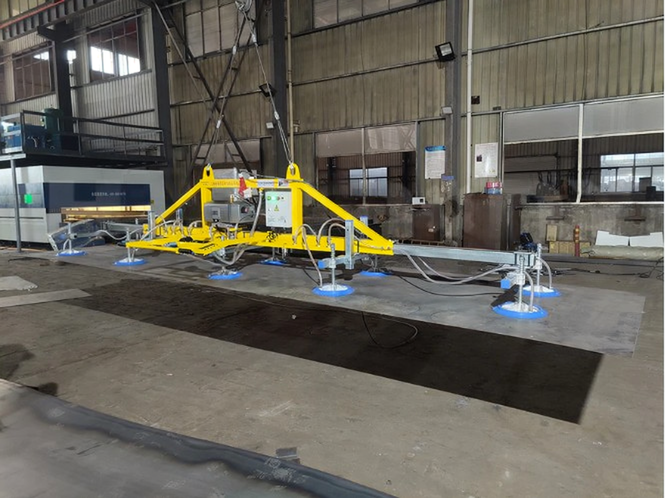

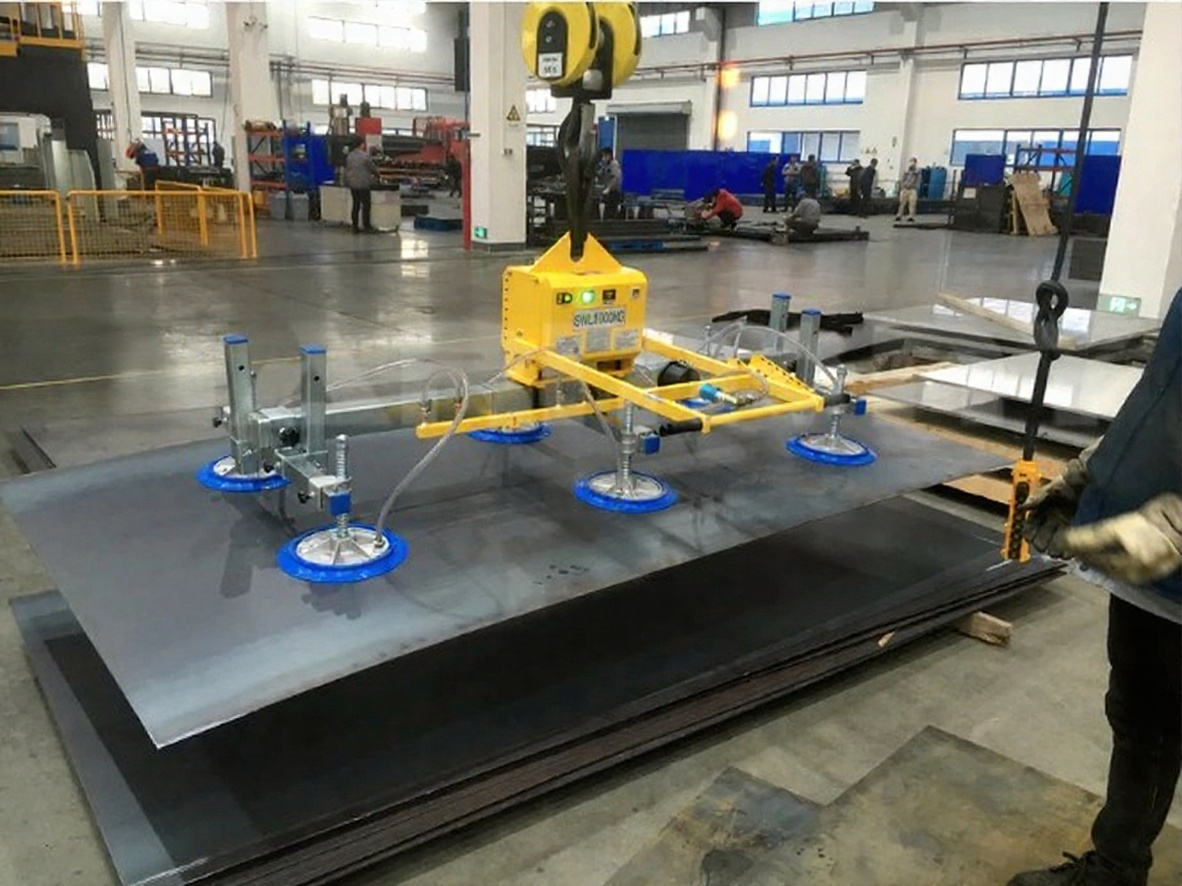

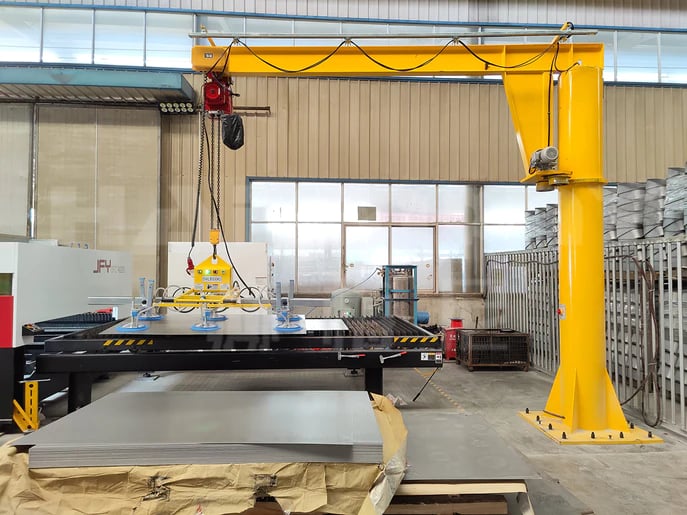

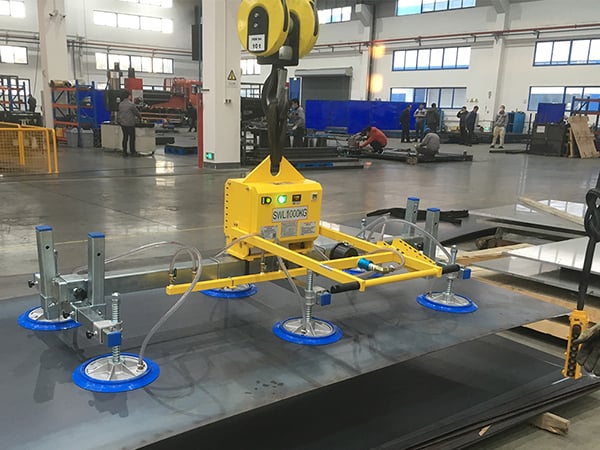

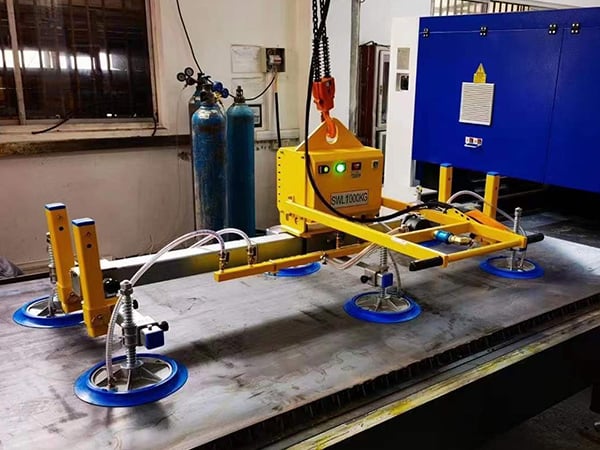

Việc hay gặp nhất là cấp phôi cho máy cắt laser: tấm thép lấy từ kiện, đặt lên bàn máy, cắt xong gom khung xương ra ngoài. Một người làm được, không phải dùng móc cáp hay kẹp tấm nên mặt tấm không trầy, mép tấm không cong.
Bản ắc quy được thiết kế riêng cho việc cấp phôi máy cắt laser. Khi làm việc thiết bị không nối điện lưới hay khí nén, nên không vướng dây trên đường cầu trục chạy, cũng không phải đi ống khí dọc xưởng.

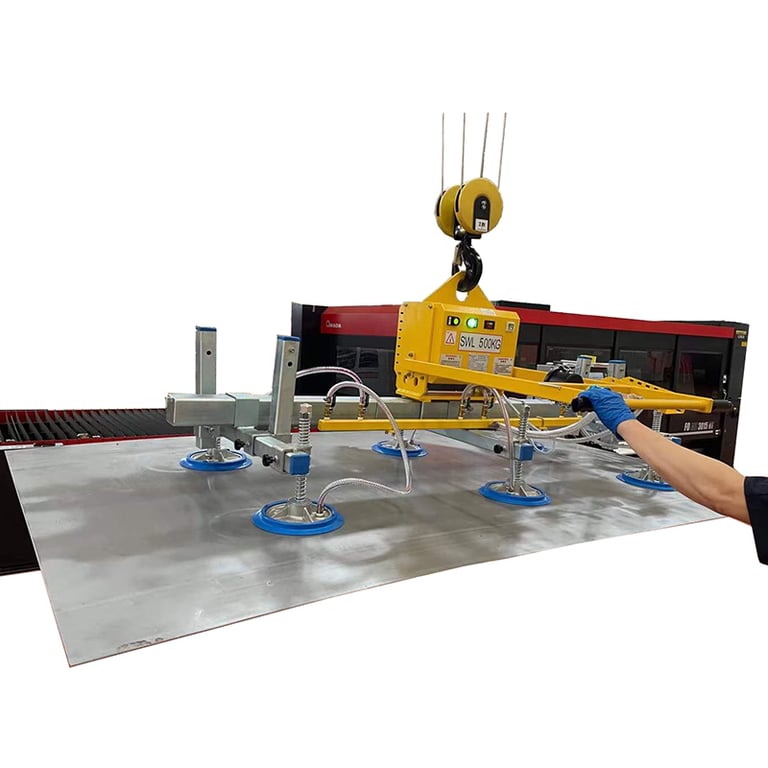

Lực hút chân không ôm đều mặt tấm, tấm không trượt khi cầu trục chạy và dừng. Người đứng máy chỉ cần dắt tay cầm để chỉnh vị trí, không phải đứng dưới tải.
Thiết bị gọn, thao tác đơn giản, dùng được ở xưởng cơ khí, nhà máy sản xuất hay công trường. Khung và linh kiện chọn cho môi trường công nghiệp nặng, chạy nhiều ca vẫn bền.
