FullSharp · từ 1991

FS-C nâng cuộn

Vật nângCuộn nhôm, cuộn đồng, cuộn thép
Lật cuộn0–90° bằng điện, trục vít bánh vít
Bơm chân khôngCánh gạt không dầu, 7 hoặc 8,4 m³/h
Cốc hútĐế hợp kim nhôm, nhiều buồng, lực hút tối đa 700 kg
Nguồn điệnAC theo điện áp nơi lắp, chạy liên tục

Thiết bị nâng, lật cuộn bằng chân không FS-C cho cuộn nhôm, đồng, thép

Dòng FS-C dùng để bốc dỡ các loại cuộn như cuộn nhôm, cuộn đồng, cuộn thép mà không làm hỏng cuộn. Thiết bị lật cuộn bằng điện từ 0 đến 90° nhờ bộ truyền trục vít bánh vít độ chính xác cao.

Bơm chân không lưu lượng lớn của thương hiệu quốc tế cho tốc độ hút nhanh, năng suất cao, thao tác đơn giản và thuận tiện. Thiết bị lấy điện xoay chiều AC nên chạy liên tục được trong thời gian dài.

Cốc hút có thể chia thành nhiều buồng, mỗi buồng điều khiển riêng, nhờ vậy cùng một thiết bị hút được các cuộn có đường kính ngoài khác nhau.

Thiết bị nâng lật cuộn bằng chân không FS-C

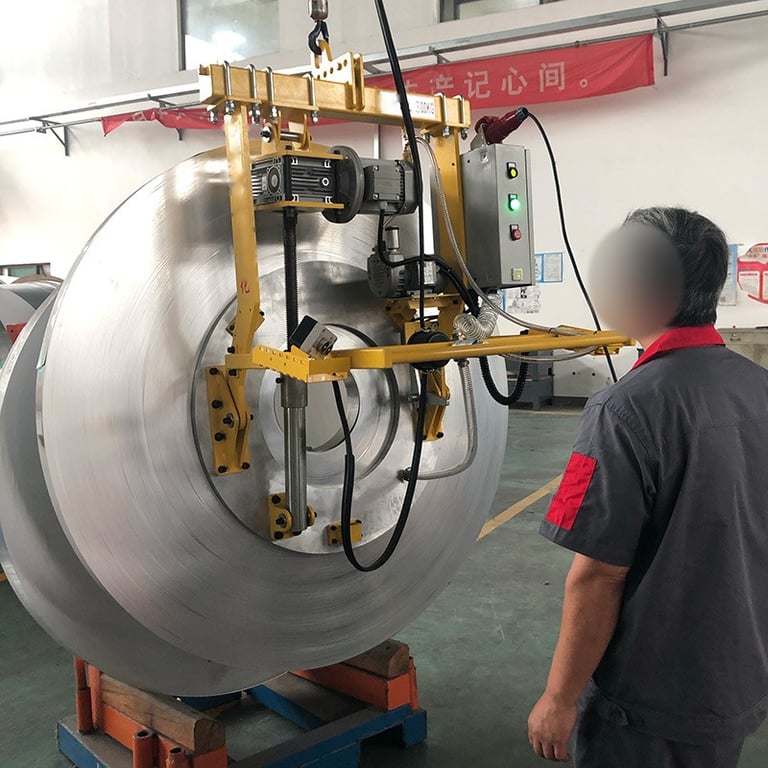

**Giữ cuộn nhôm ở tư thế đứng, cốc hút áp vào mặt bên cuộn**

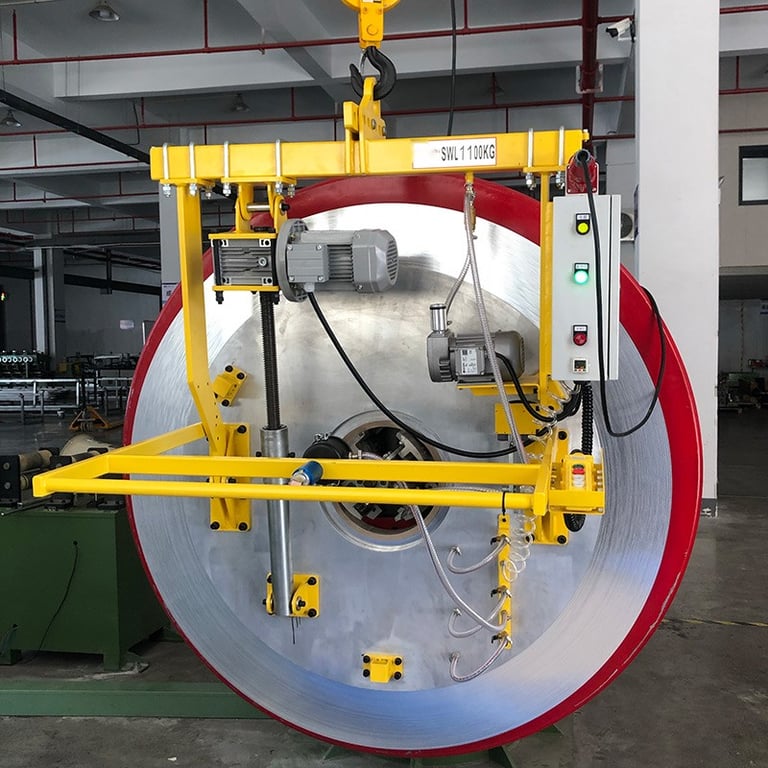

**Bản tải 1.100 kg hút cuộn đường kính lớn**

Thông số kỹ thuật

Hạng mục	Giá trị
Vật nâng	Cuộn nhôm, cuộn đồng, cuộn thép
Lật cuộn	0–90° bằng điện, bộ truyền trục vít bánh vít độ chính xác cao, có hộp giảm tốc
Bơm chân không	Cánh gạt, không dầu, 0,22 hoặc 0,26 kW, lưu lượng 7 hoặc 8,4 m³/h
Cốc hút	Nhà máy làm theo yêu cầu, đế hợp kim nhôm, chia nhiều buồng điều khiển riêng, lực hút tối đa 700 kg
Nguồn điện	Điện xoay chiều AC, làm theo điện áp nơi lắp đặt
Linh kiện điện	Công tắc nguồn, van điện từ của thương hiệu quốc tế, đạt chứng nhận quốc tế
Thiết bị treo	Cần trục cột xoay, cần trục treo tường, cầu trục ray hoặc xe nâng
Tải ghi trên nhãn các thiết bị trong ảnh	200 kg, 250 kg, 500 kg, 1.100 kg

Dòng FS-C không có bảng model cố định: mỗi thiết bị được làm theo khối lượng và đường kính cuộn thực tế tại xưởng. Khi hỏi giá, xin báo vật liệu cuộn, đường kính ngoài, đường kính lỗ, bề rộng và khối lượng cuộn nặng nhất.

Cấu tạo chính

Bơm chân không

Bơm cánh gạt, không dầu / 0,22 hoặc 0,26 kW, 7 hoặc 8,4 m³/h / Lưu lượng lớn, tốn ít năng lượng / Rung và ồn thấp

Linh kiện khác

Công tắc nguồn, van điện từ… của thương hiệu quốc tế / Đạt chứng nhận quốc tế / Ít hỏng, bền

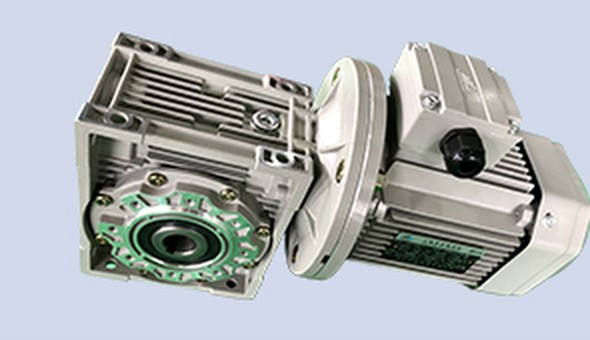

Hộp giảm tốc

Cho chức năng lật 0–90° / Nhỏ gọn / Ồn thấp / Lực ra ổn định

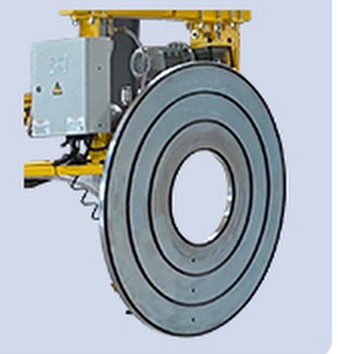

Cốc hút chân không

Nhà máy làm theo yêu cầu / Đế bằng hợp kim nhôm / Lực hút tối đa 700 kg / Dùng hút cuộn nhôm, tấm composite, kính và các phôi khác

Ảnh hiện trường

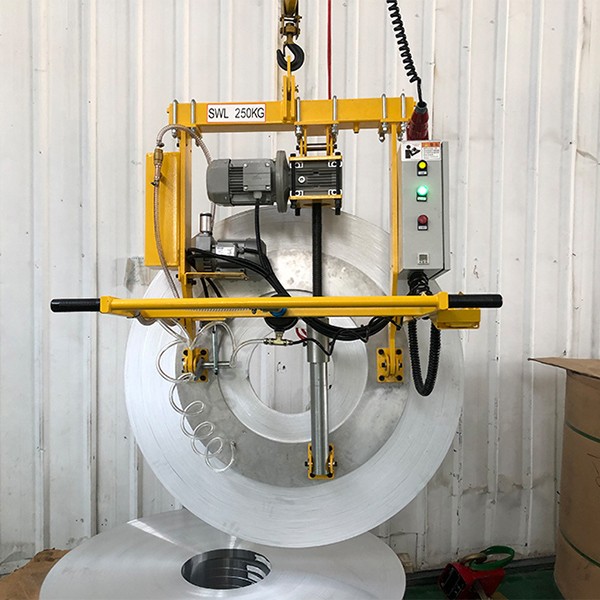

**Bản 250 kg giữ cuộn nhôm đứng trên chồng cuộn**

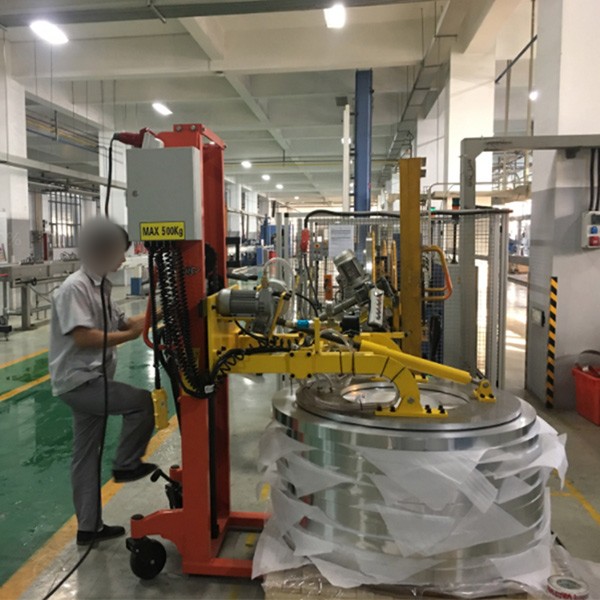

**Lắp trên xe nâng, gắp cuộn nhôm đặt nằm trên pallet**

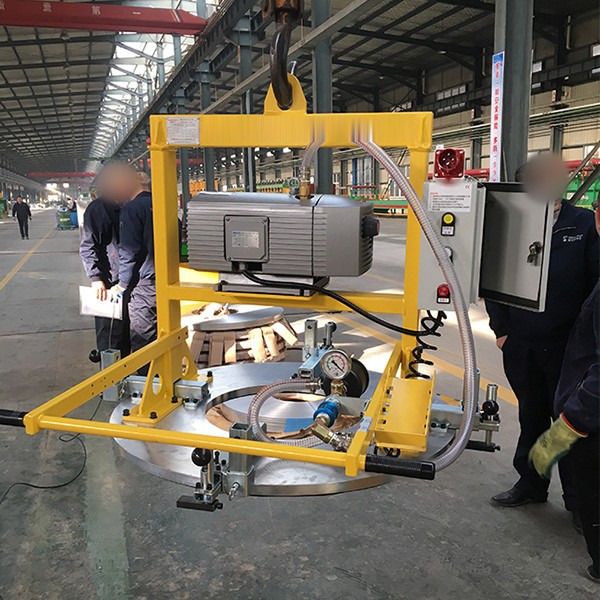

**Khung đặt bơm, cốc hút tròn hút cuộn nằm ngang**

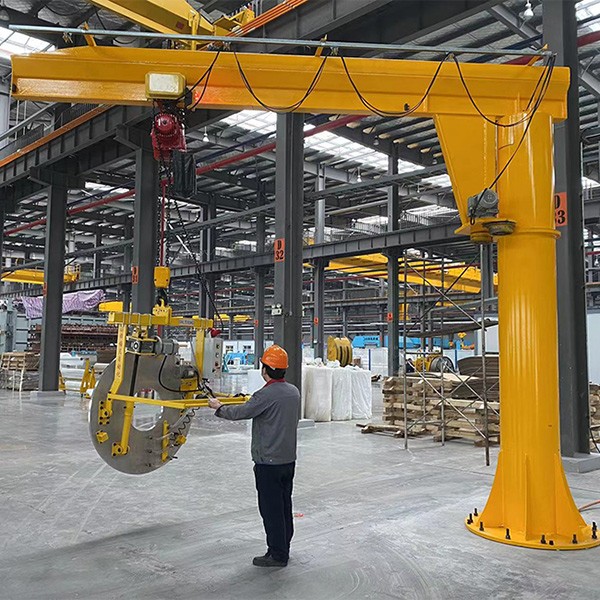

**Treo dưới cần trục cột xoay, chuyển cuộn trong xưởng**

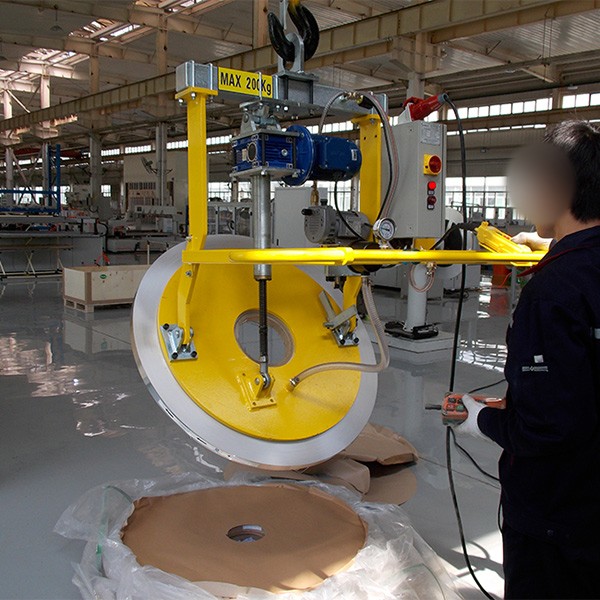

**Bản 200 kg lật cuộn băng nhôm sang tư thế đứng**

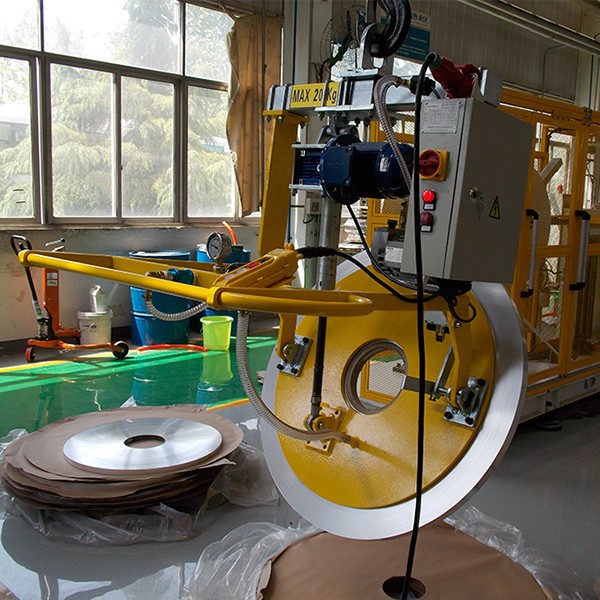

**Lật cuộn băng nhôm cạnh chồng cuộn đã xẻ**

Ưu điểm

Bốc dỡ cuộn không gây hư hại

Dòng FS-C được thiết kế để bốc dỡ nhiều loại cuộn, gồm cuộn nhôm, cuộn đồng và cuộn thép, mà không làm hỏng cuộn, cho việc nâng hạ trong sản xuất vừa nhanh vừa an toàn.

Lật 0–90° bằng điện, bơm lưu lượng lớn

Bộ truyền trục vít bánh vít độ chính xác cao cho phép lật cuộn bằng điện từ 0 đến 90°, điều khiển chính xác và dễ xoay trở trong lúc nâng. Bơm chân không lưu lượng lớn của thương hiệu quốc tế hút nhanh, lưu lượng lớn, năng suất cao, nên việc bốc cuộn diễn ra nhanh, liền mạch và hiệu quả vận hành tăng lên.

Thao tác đơn giản, chạy liên tục

Bộ điều khiển gọn, dễ hiểu nên thao tác đơn giản. Thiết bị lấy điện xoay chiều AC nên dùng được lâu dài, liên tục, không phải dừng giữa chừng để sạc hay bảo dưỡng; việc nâng chạy đều và tin cậy.

Dùng được cho nhiều loại cuộn

Dù là cuộn nhôm, cuộn đồng, cuộn thép hay các loại cuộn khác, thiết bị đều thích ứng được và làm việc được trong nhiều môi trường công nghiệp.

Nguồn điện và cách treo

FS-C phải nối điện xoay chiều AC. Điện áp mỗi nơi một khác, nên khi đặt hàng xin báo điện áp tại xưởng để thiết bị được làm đúng theo điện áp đó.

Thiết bị có thể đi cùng cần trục cột xoay, cần trục treo tường, cầu trục ray hoặc lắp trên xe nâng.
