FS-QFD

Tải an toàn400 kg
Nguồn động lựcKhí nén 0,6–0,8 MPa
Cốc hút6 cốc Φ250
Lật0–90° bằng khí nén
Kích thước860×680 mm, mở rộng 1760×1130 mm
Điều khiểnBằng tay

Tải PDF thông số

Mặt hút nâng kính lật khí nén FS-QFD cho gia công sâu kính

FS-QFD thuộc dòng mặt hút chân không lật (xoay) bằng khí nén. Tải an toàn 400 kg, nguồn động lực là khí nén 0,6–0,8 MPa.

Thiết bị hợp với các trạm gia công sâu kính như dỡ kính ở đầu ra lò tôi, đưa kính ghép vào nồi hấp, dán keo khung phụ kính hộp. Khung thiết bị chắc, chịu tải lớn, làm việc ổn định.

Ở trạm cố định, mặt hút đi cùng cần trục cột xoay, cần trục treo tường hoặc ray dẫn hướng cầu trục, dùng nhanh và tiện. Xi lanh khí co duỗi để lật kính từ 0 đến 90° bằng khí nén.

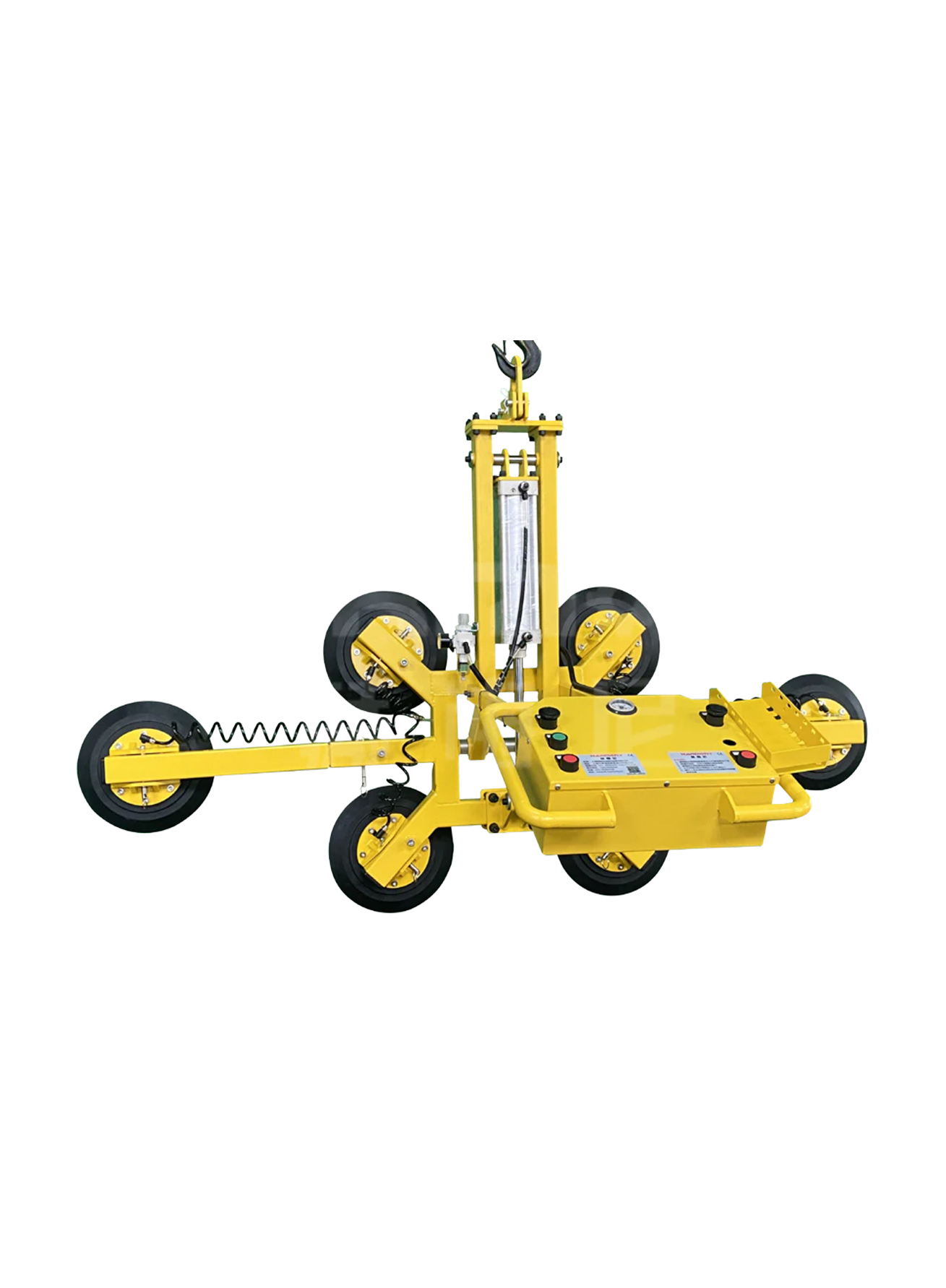

Mặt hút nâng kính lật khí nén FS-QFD400-6S 6 cốc hút

Thông số kỹ thuật

Model	Tải an toàn	Kích thước (mm)	Đường kính cốc hút (mm)	Số cốc hút	Nguồn động lực	Điều khiển	Chức năng
FS-QFD400-6S	400 kg	860×680, mở rộng: 1760×1130	Φ250	6 cốc	Khí nén (0,6–0,8 MPa)	Bằng tay	Lật 0–90° bằng khí nén

Kích thước 860×680 mm là khi thu tay đỡ cốc hút; khi mở rộng tay, khung đạt 1760×1130 mm.

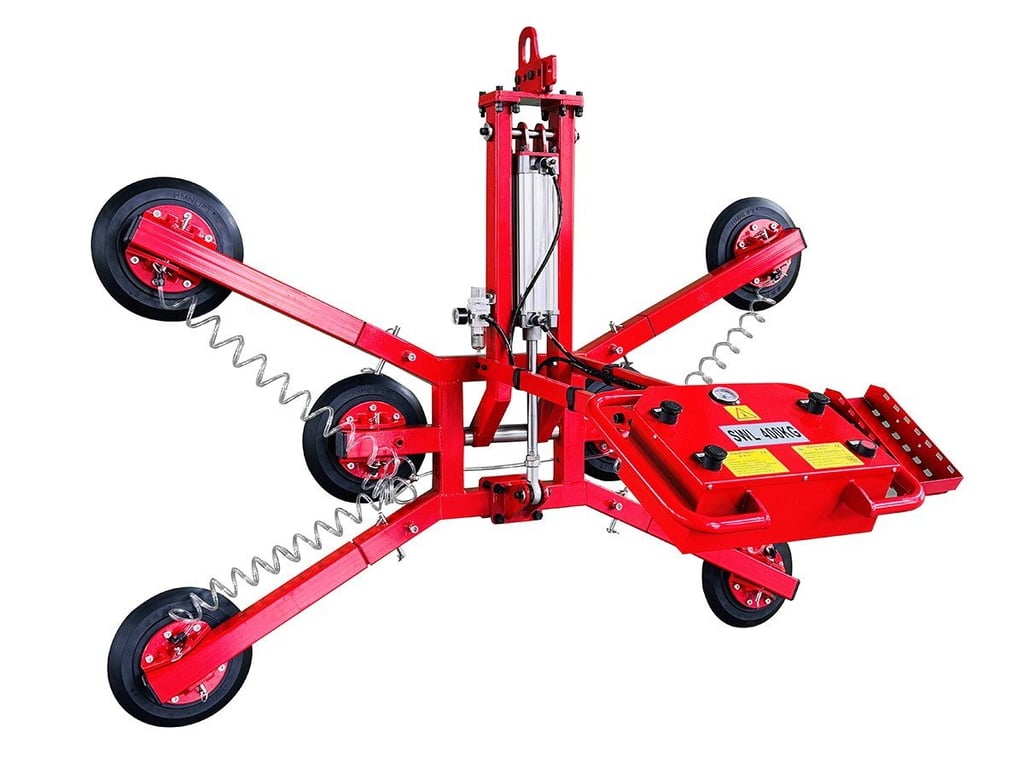

Cấu tạo chính

Xi lanh khí chất lượng cao

Xi lanh của thương hiệu quốc tế / Lực ra ổn định / Bền

Cốc hút chân không

Cao su cốc hút đường kính Φ250 mm, vật liệu cao su nitrile / Gioăng kín ba vòng nhiều khoang, giữ áp tốt / An toàn hơn

Khung thiết bị

Nhà máy làm theo yêu cầu / Thép hình kết cấu theo tiêu chuẩn quốc gia / Hàn, gia công, tạo hình, sơn nung bề mặt, bền

Linh kiện khác

Công tắc nguồn, bộ tạo chân không… của thương hiệu quốc tế / Đạt chứng nhận UL và các chứng nhận quốc tế khác / Ít hỏng, bền

Ảnh hiện trường

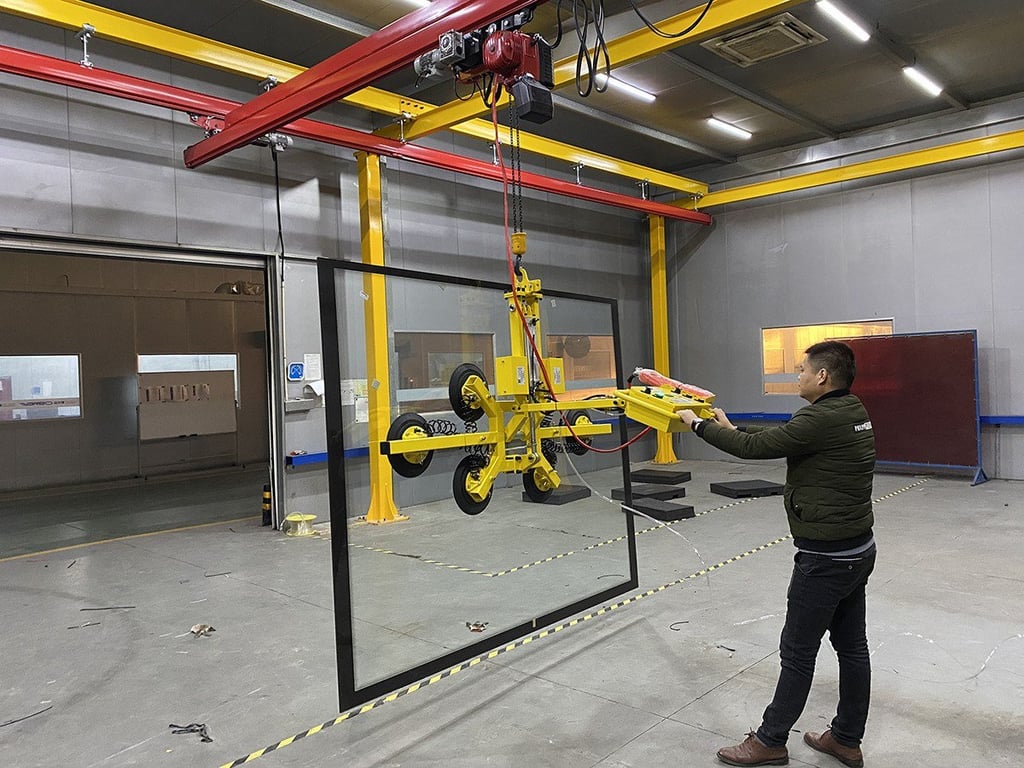

**Treo dưới cầu trục ray, dắt kính hộp đến vị trí**

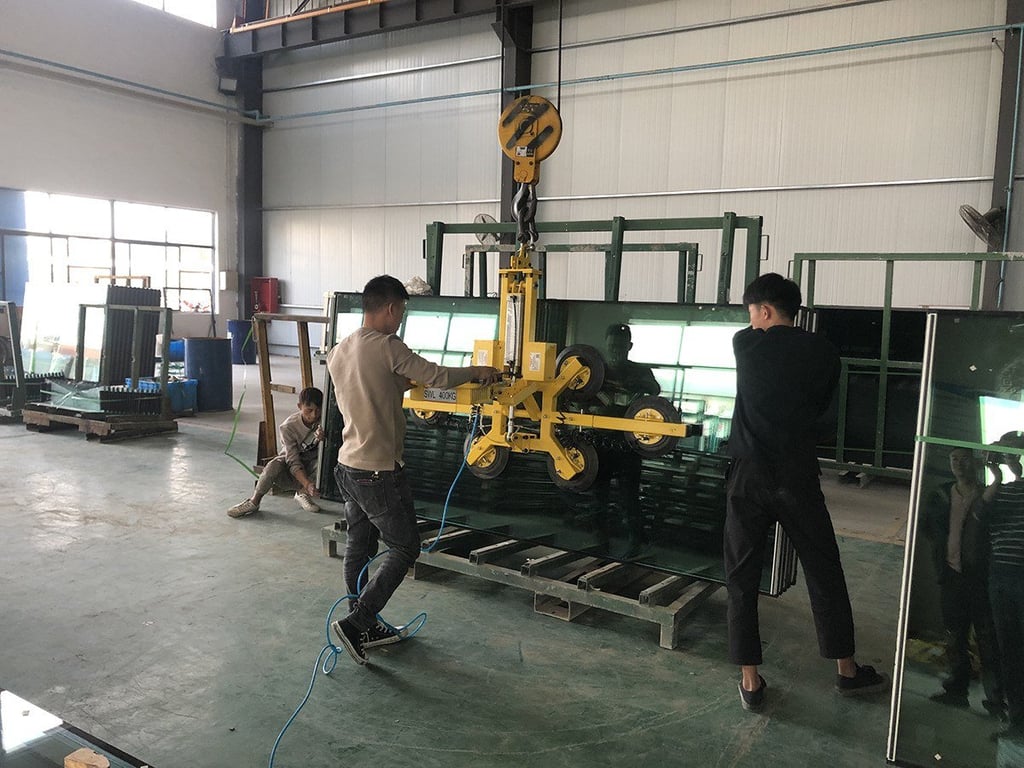

**Cấp kính vào dây chuyền, treo dưới cần trục cột xoay**

**Lắp với cần trục cột xoay ở trạm cố định**

Ứng dụng thực tế

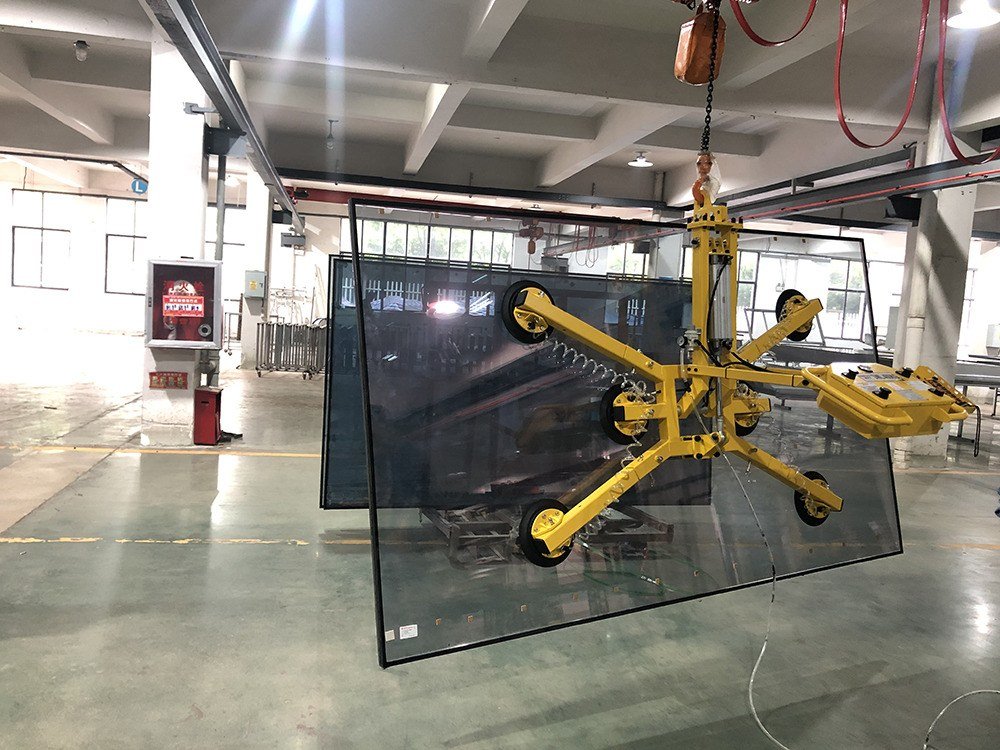

**Lật kính hộp khi lắp khung phụ**FS-QFD400-6S (400KG)

Ưu điểm

Dành cho xưởng gia công sâu kính

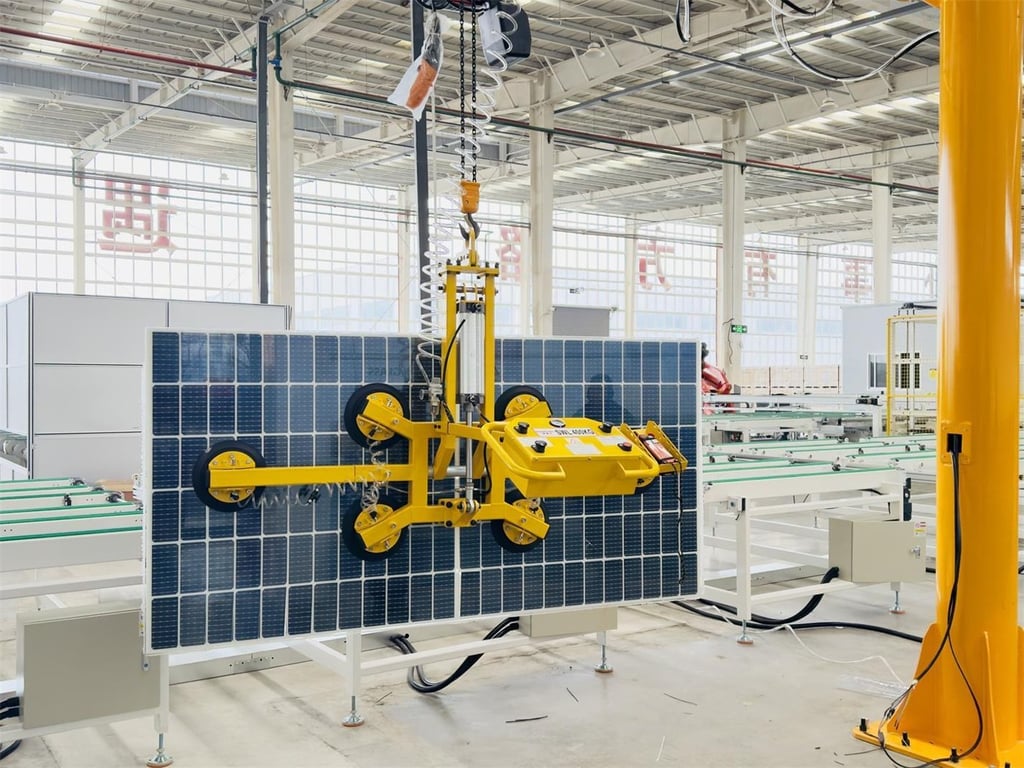

Dòng FS-QFD được thiết kế cho các doanh nghiệp gia công sâu kính, rất hợp với các trạm ghép lớp kính quang điện, dán keo khung phụ kính và những trạm tương tự. Khung thiết bị chắc, chịu tải tốt, làm việc ổn định.

Đi cùng cần trục tại trạm cố định

Mặt hút dùng ở trạm cố định, kết hợp với cần trục cột xoay, cần trục treo tường hoặc cầu trục treo. Đây là cách chuyển kính hiệu quả: dùng nhanh, tiện, nâng năng suất và giúp dòng công việc trôi chảy hơn.

Lật kính 0–90° bằng khí nén

Điểm nổi bật của FS-QFD là chức năng lật bằng khí nén: kết hợp với pa lăng điện để nâng hạ kính bằng điện và lật kính 0–90° bằng khí nén. Thiết bị cũng không đòi hỏi nhà xưởng cao, dùng được ở những xưởng có chiều cao tương đối thấp.

An toàn, dễ thao tác

Thiết bị đặt an toàn lên hàng đầu, chất lượng tin cậy, giảm nguy cơ tai nạn và chấn thương. Thiết kế riêng và cách thao tác thân thiện giúp mặt hút trở thành công cụ cần có của doanh nghiệp gia công sâu kính.
