FS-QXQ

Tải an toàn250 kg
Cốc hút4 cốc Φ250
Kích thước850×570 mm, mở rộng 1800×570 mm
NguồnKhí nén 0,6–0,8 MPa
Chức năngXoay kính đứng 0–90° bằng khí nén
Điều khiểnBằng tay

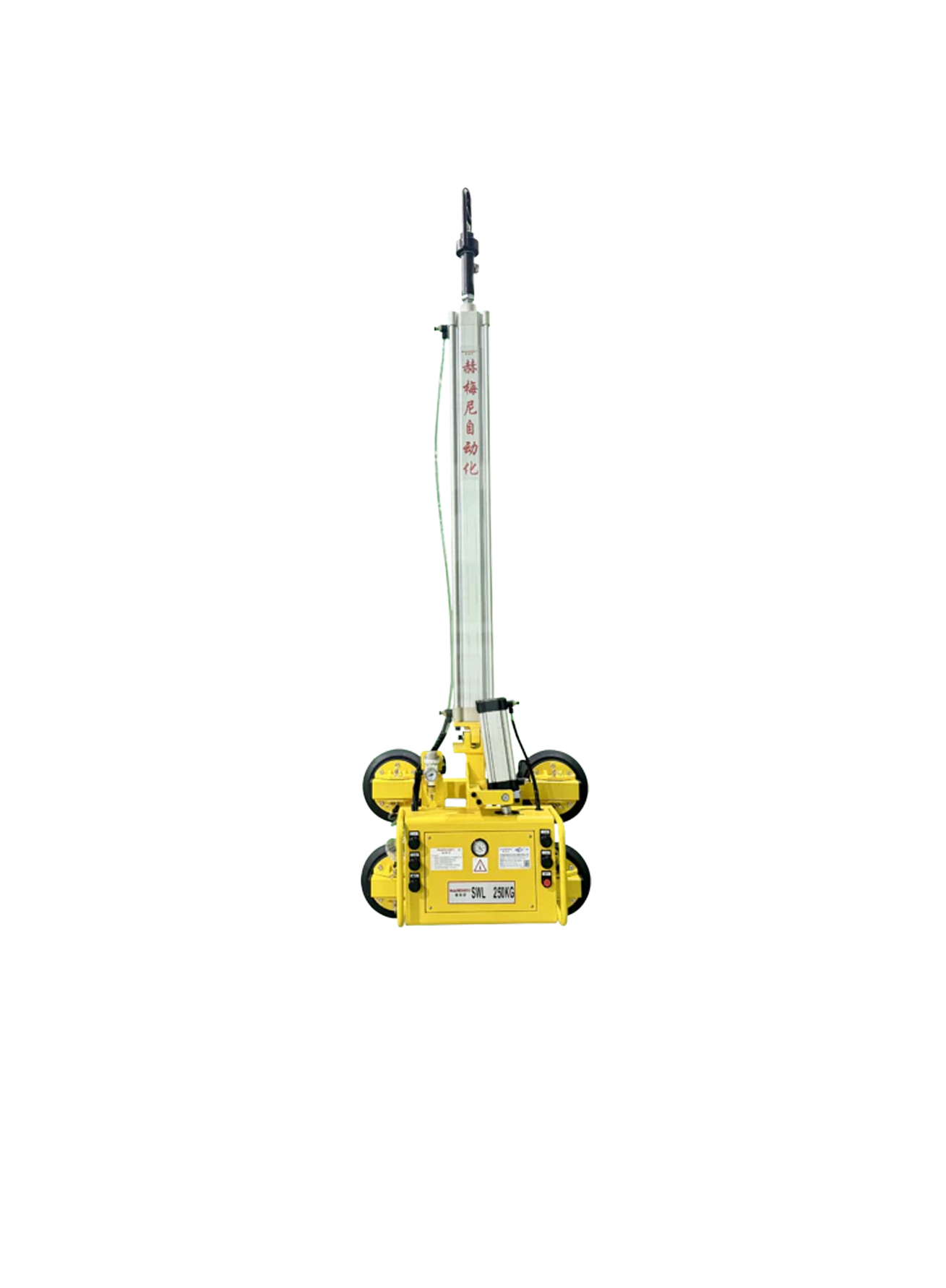

Mặt hút chân không khí nén FS-QXQ: xoay kính đứng 0–90°, tải 250 kg

Dòng mặt hút xoay khí nén FS-QXQ. Tải trọng: 250 kg. Nguồn động lực: khí nén 0,6–0,8 MPa.

Thiết bị dùng cho máy bơm keo kính hộp, máy mài cạnh kính đứng, máy khoan kính đứng, máy dán kính đứng… Xi lanh khí nâng hạ tấm kính và xoay kính ở tư thế đứng từ 0 đến 90° bằng khí nén. Kết cấu thiết bị gọn, dễ thao tác. Tại vị trí cố định, thiết bị dùng kèm cần trục cột xoay, cần trục treo tường hoặc ray dầm treo.

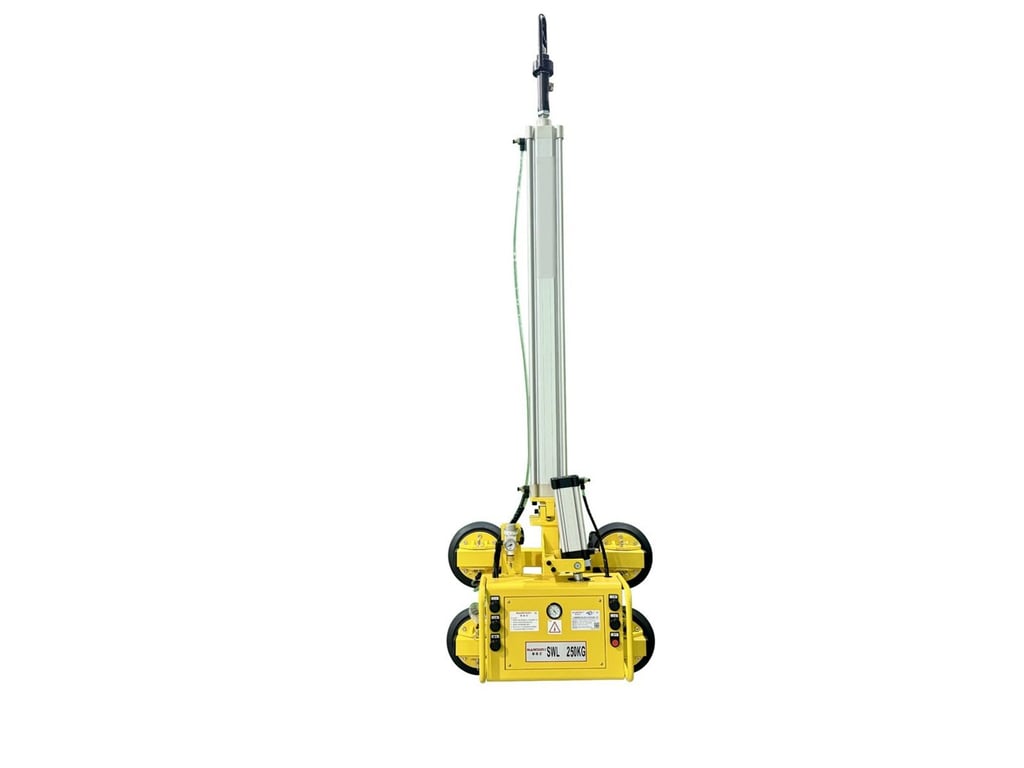

Mặt hút chân không khí nén FS-QXQ xoay kính đứng

Thông số kỹ thuật

Model	Tải an toàn	Kích thước (mm)	Đường kính cốc hút (mm)	Số cốc hút	Nguồn động lực	Điều khiển	Chức năng
FS-QXQ250-4S	250 kg	850×570; mở rộng: 1800×570	Φ250	4 cốc	Khí nén (0,6–0,8 MPa)	Bằng tay	Xoay khí nén 0–90°

Cấu tạo chính

Xi lanh khí chất lượng cao

Xi lanh của thương hiệu quốc tế, chất lượng cao / Lực ra ổn định / Bền

Cốc hút chân không

Cao su cốc hút Φ250 mm, vật liệu cao su nitrile / Gioăng kín ba vòng nhiều khoang / Giữ áp tốt, an toàn hơn

Khung thiết bị

Nhà máy làm theo yêu cầu / Thép hình kết cấu theo tiêu chuẩn quốc gia / Hàn, gia công, tạo hình và sơn nung bề mặt, bền

Linh kiện khác

Công tắc nguồn, bộ tạo chân không… của thương hiệu quốc tế / Đạt chứng nhận UL và các chứng nhận quốc tế khác / Ít hỏng, bền

Ảnh hiện trường

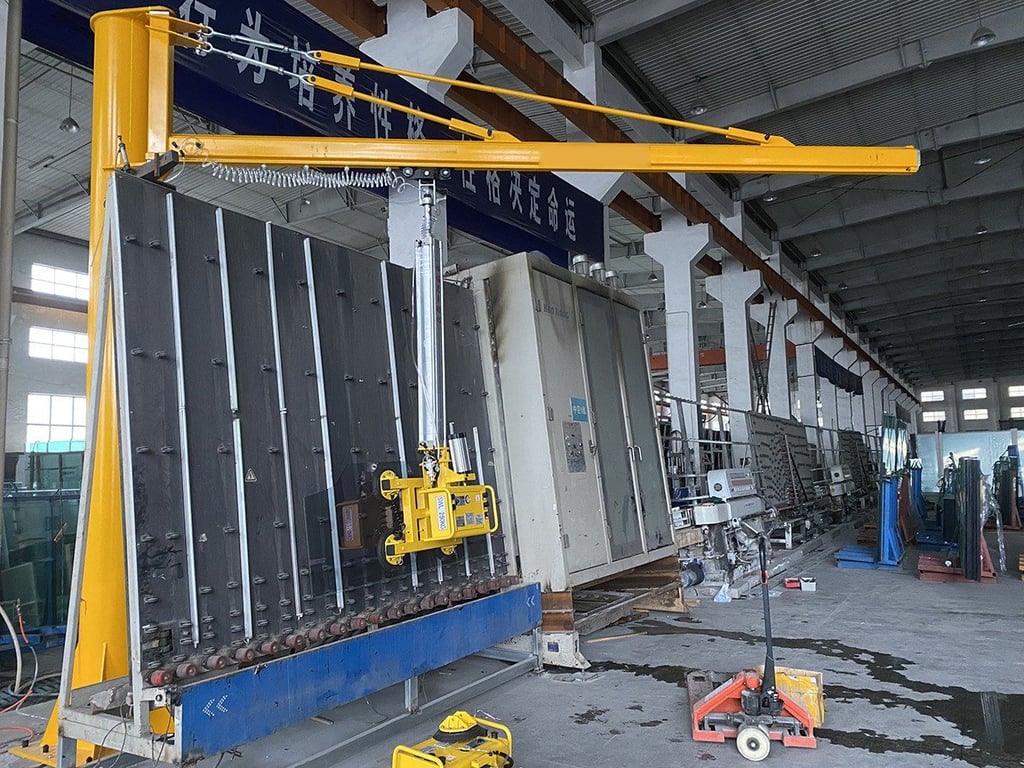

**Cấp kính lên dây chuyền kính hộp đứng**

Ưu điểm

Nâng bằng xi lanh, xoay đứng 0–90°

Dòng FS-QXQ nâng hạ bằng xi lanh khí và xoay kính đứng 0–90° bằng khí nén. Thiết bị gọn, rất linh hoạt và chính xác khi thao tác với tấm kính, đồng thời thuận tiện cho người vận hành.

Dùng tại vị trí cố định

Dòng FS-QXQ rất hợp với vị trí làm việc cố định, dùng kèm cần trục cột xoay đứng, cần trục treo tường hoặc cầu trục trên cao. Rất tiện và hiệu quả.

Hiệu quả và chất lượng

Chú trọng hiệu quả và chất lượng, thiết bị được thiết kế để đơn giản hóa quy trình gia công sâu kính, qua đó tăng năng suất và giảm độ phức tạp khi vận hành. Thiết bị làm việc tin cậy, tuổi thọ dài.
