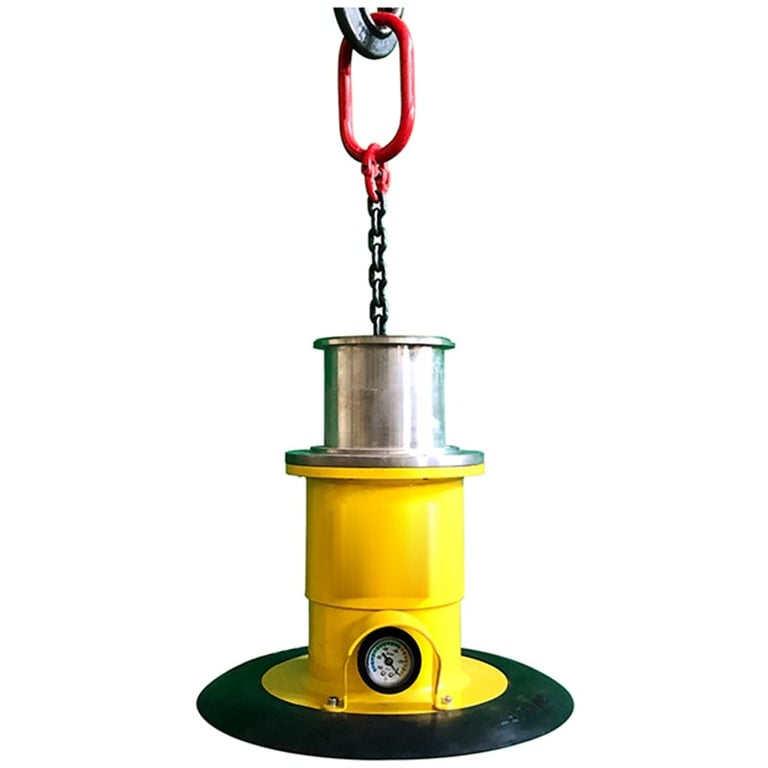

FS-WDL300-1S

Mặt hút chân không cơ khí FS-WDL300-1S, tải 300 kg

FS-WDL300-1S là mặt hút chân không cơ khí một đầu hút, tải an toàn 300 kg, cốc hút tròn Φ360 mm, tự trọng 26 kg. Thiết bị treo thẳng vào móc cầu trục hoặc pa lăng, dùng nhiều để cấp và dỡ tấm nhôm ở máy cắt, trung tâm gia công.

Dòng thiết bị này dùng để nâng hạ các loại tấm mà không làm hỏng bề mặt, nhất là tấm nhôm. Mặt hút không cần điện hay khí nén: việc tạo và xả chân không do độ chùng, căng của xích treo quyết định, không có nút bấm nào. Không có dây điện, ống khí đi theo nên không có thao tác nhầm, độ an toàn rất cao.

Các cỡ trong dòng

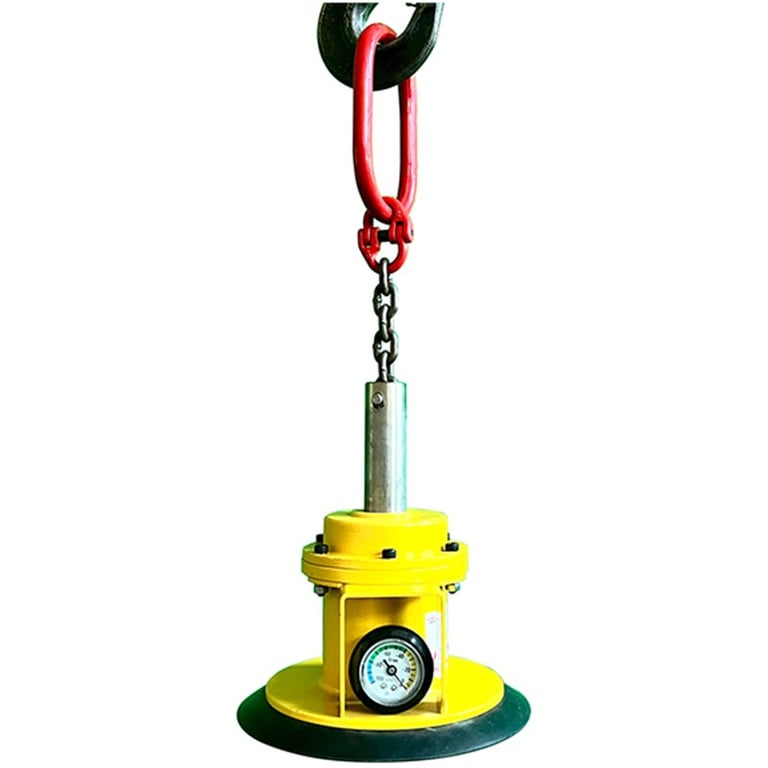

Mặt hút chân không cơ khí FS-WDL80-1S — **FS-WDL80-1S**Tải 80 kg

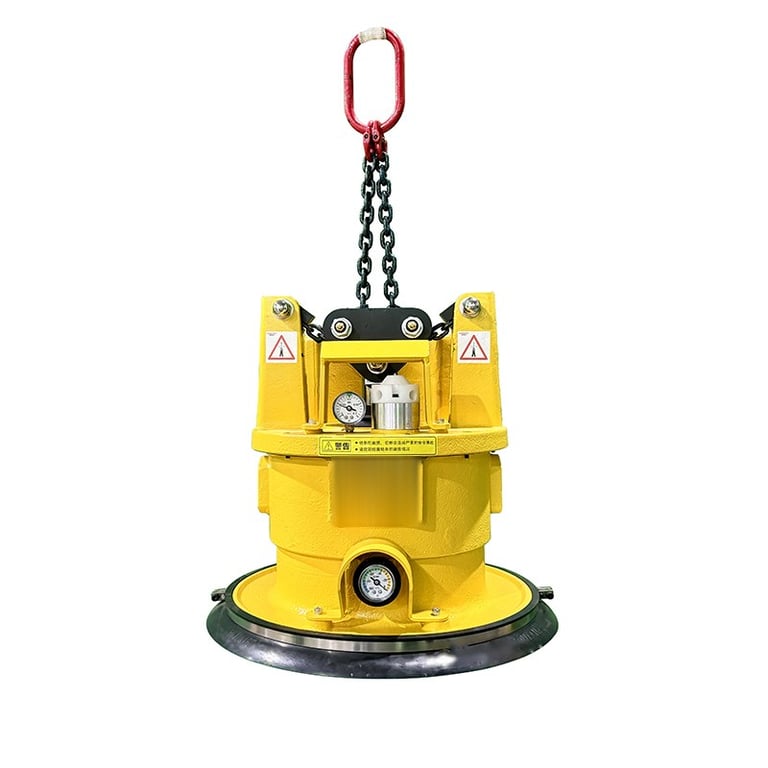

Mặt hút chân không cơ khí FS-WDL800-1S — **FS-WDL800-1S**Tải 800 kg

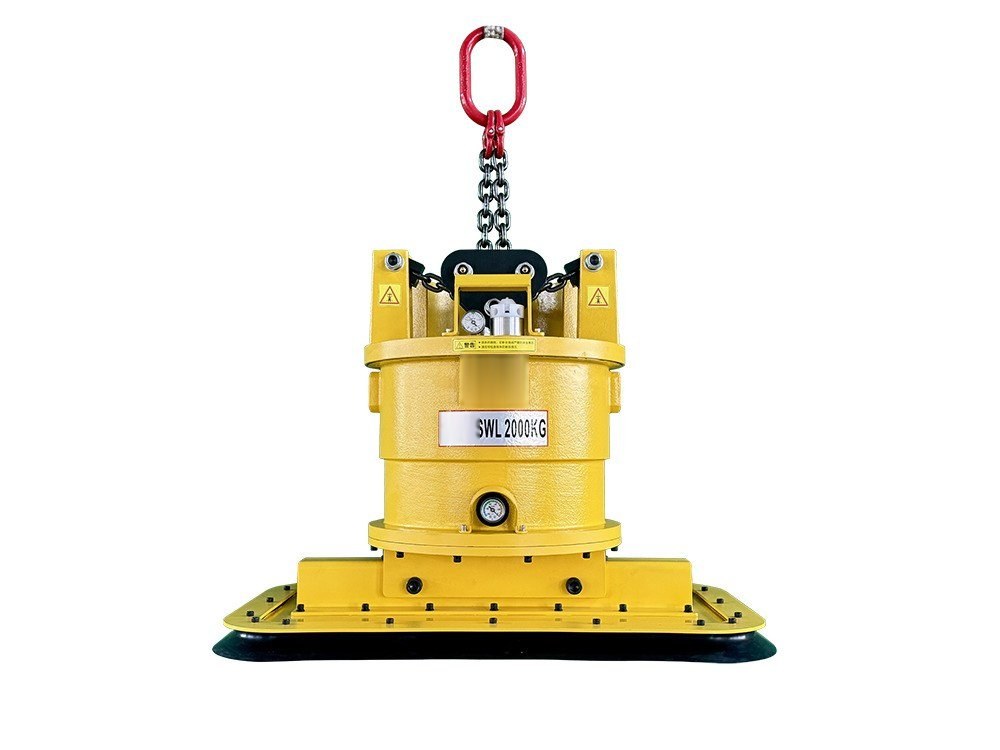

Mặt hút chân không cơ khí FS-WDL2000-1S — **FS-WDL2000-1S**Tải 2.000 kg

Thông số kỹ thuật

Model	Tải an toàn	Kích thước ngoài (mm)	Cốc hút (mm)	Số cốc hút	Tự trọng	Điều khiển
FS-WDL80-1S	80 kg	200×150	Φ200	1	5 kg	Cơ khí
FS-WDL300-1S	300 kg	360×300	Φ360	1	26 kg	Cơ khí
FS-WDL800-1S	800 kg	450×450	Φ450	1	90 kg	Cơ khí
FS-WDL2000-1S	2.000 kg	1000×680×750	1000×580	1	270 kg	Cơ khí

Cả bốn model đều điều khiển cơ khí bằng xích treo, không cần điện hay khí nén. FS-WDL2000-1S dùng cốc hút chữ nhật, các model còn lại dùng cốc hút tròn.

Cấu tạo chính

1

Vỏ thiết bị

Gang cầu / Phun phủ nhựa chịu nhiệt độ cao / Làm việc được 24 giờ mỗi ngày

2

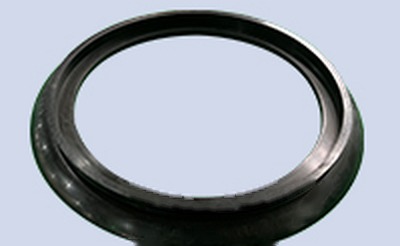

Cốc hút chân không

Φ450 mm, tải ngang 800 kg / Silicone nhập khẩu, chịu nhiệt, chịu dầu, chịu mài mòn / Đế gang, tách rời được khỏi silicone

3

Thanh kéo

Toàn bộ bằng thép hợp kim 40Cr / Sau khi rèn được tôi ram, tôi cao tần và gia công, bảo đảm độ chính xác lắp ghép và độ bền

4

Van một chiều và xích

Lưu lượng lớn / Thiết kế khéo, khó bị tắc / Xích thép mangan G80 8 mm, độ bền cao, chịu tải nặng

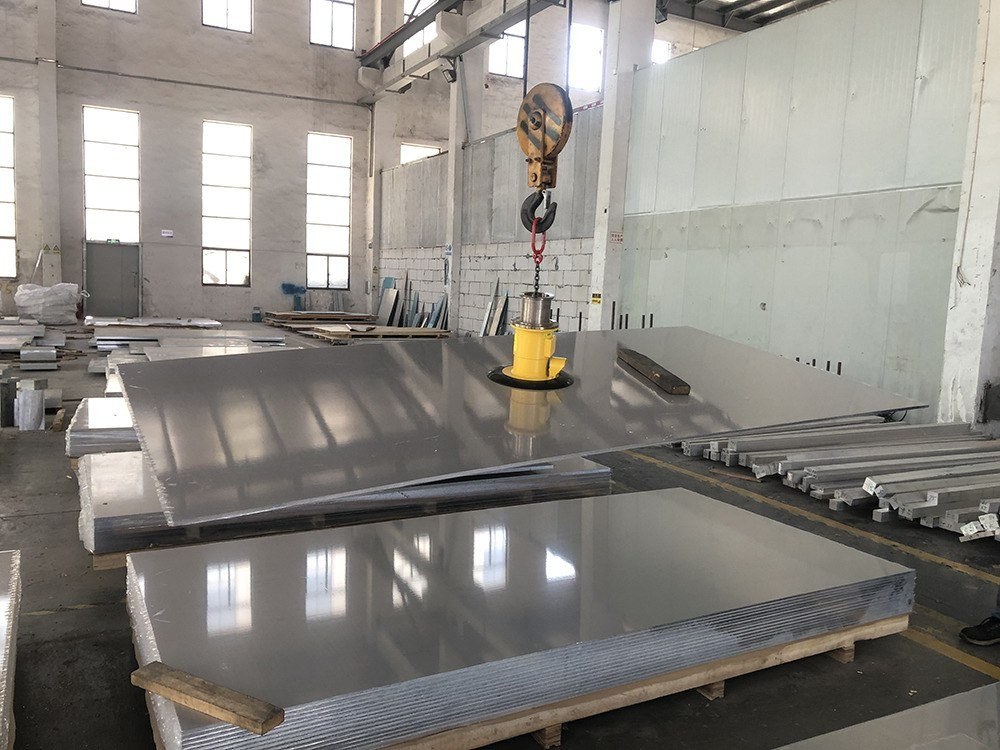

Ảnh hiện trường

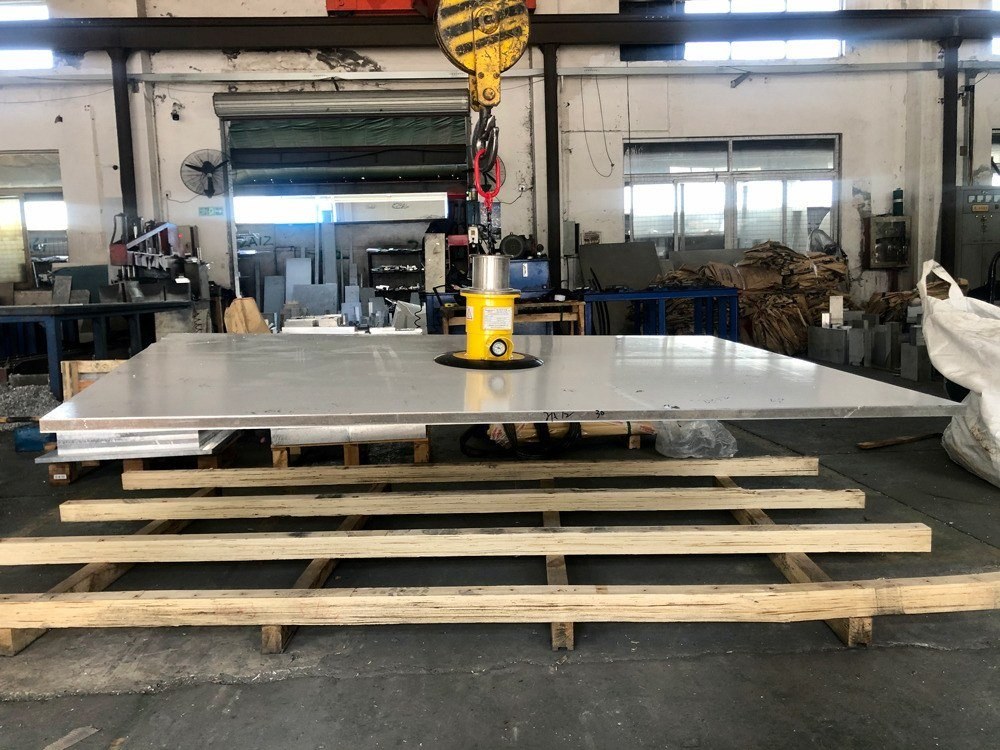

Ảnh chụp FS-WDL300-1S đang làm việc tại xưởng khách hàng. Người vận hành chỉ cần đặt mặt hút lên tấm, nhấc lên, dắt đến chỗ cần đặt rồi hạ xuống; cầu trục làm phần nâng, tay người chỉ giữ hướng.

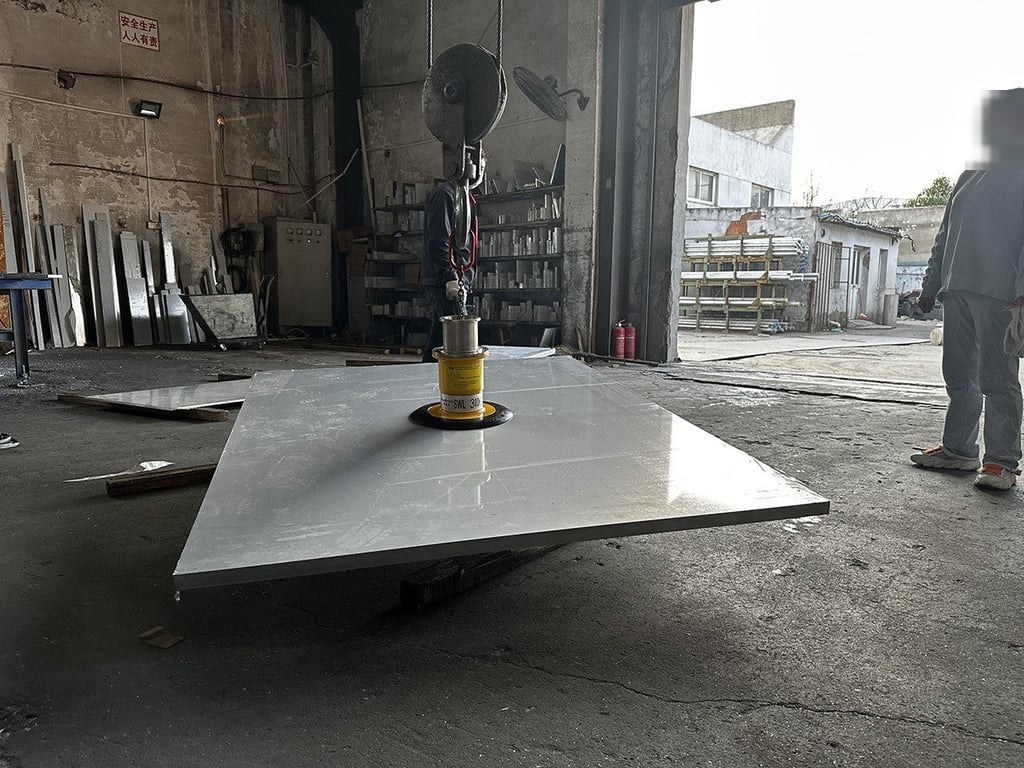

**Chuyển tấm nhôm trong xưởng**FS-WDL300-1S

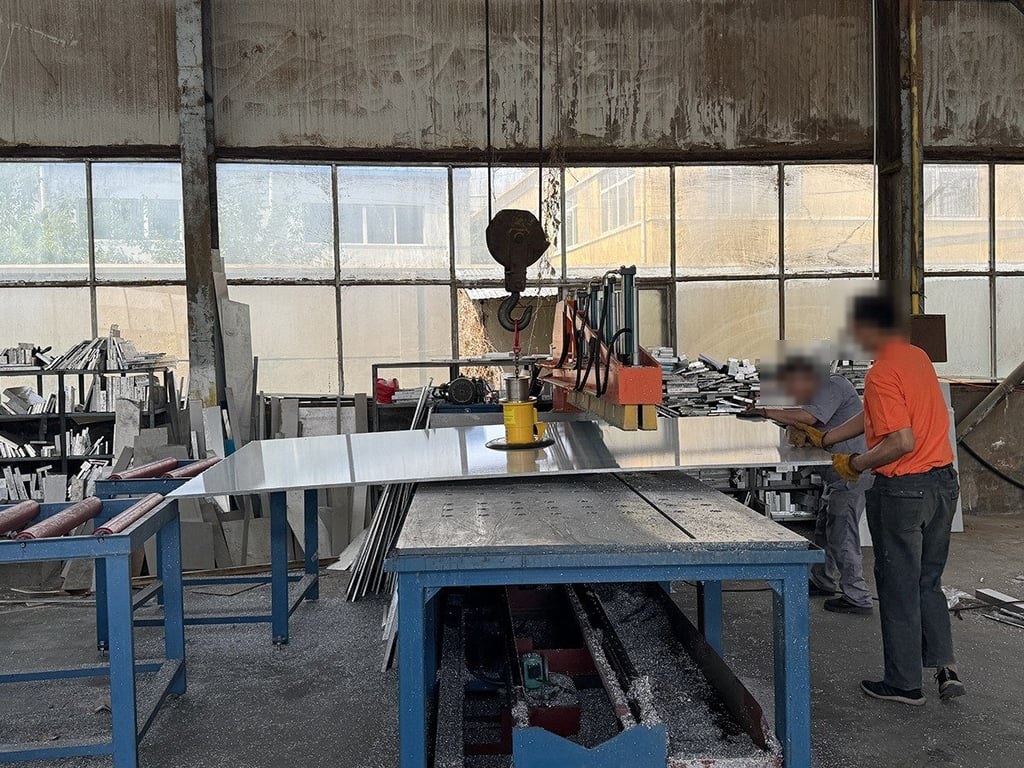

**Đưa tấm nhôm vào máy cắt**FS-WDL300-1S

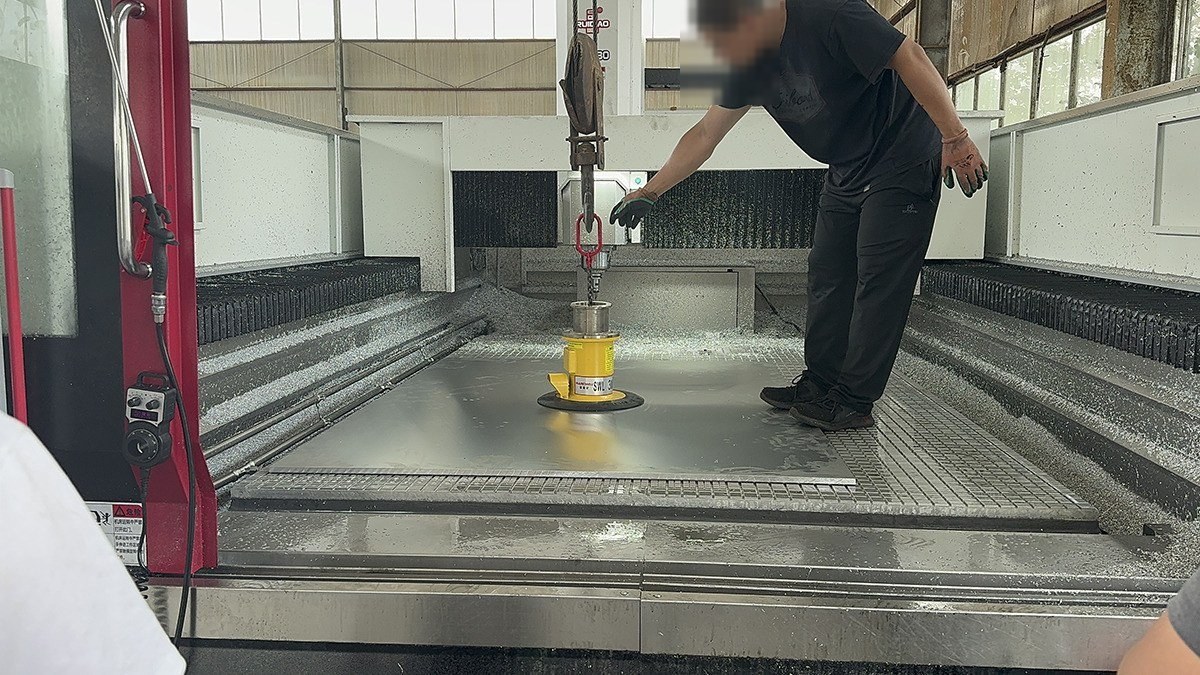

**Đặt tấm lên bàn trung tâm gia công**FS-WDL300-1S

Ưu điểm

1

Không cần lắp đặt

Vòng treo của mặt hút móc thẳng vào móc cầu trục, nhận hàng là dùng được.

2

Không cần điện hay khí nén

Hút và nhả hoàn toàn nhờ xích treo, không nút bấm, không bị ảnh hưởng khi mất điện hay điện áp yếu.

3

Dùng được ở mọi chỗ có cầu trục

Không phải nối dây điện hay ống khí, chỗ nào có cầu trục, pa lăng là mang mặt hút tới làm việc được.

4

Không thao tác nhầm

Chỉ khi tấm đã đặt xuống và xích chùng hẳn thì thiết bị mới nhả, nên không thể nhả tấm giữa chừng.

5

Không hỏng mặt tấm

Lực hút chân không giữ tấm, không dùng móc cáp hay kẹp, mặt tấm nhôm không trầy, mép tấm không móp.
