FS-YFA

Tải an toàn1–10 tấn
Nguồn điệnDC 24 V
Cốc hút2–20 cốc 1150×560 mm
LậtLật thủy lực 0–90°
Điều khiểnTừ xa không dây
Dùng choKính cong, hút cả mặt cong trong và ngoài

Tải PDF thông số

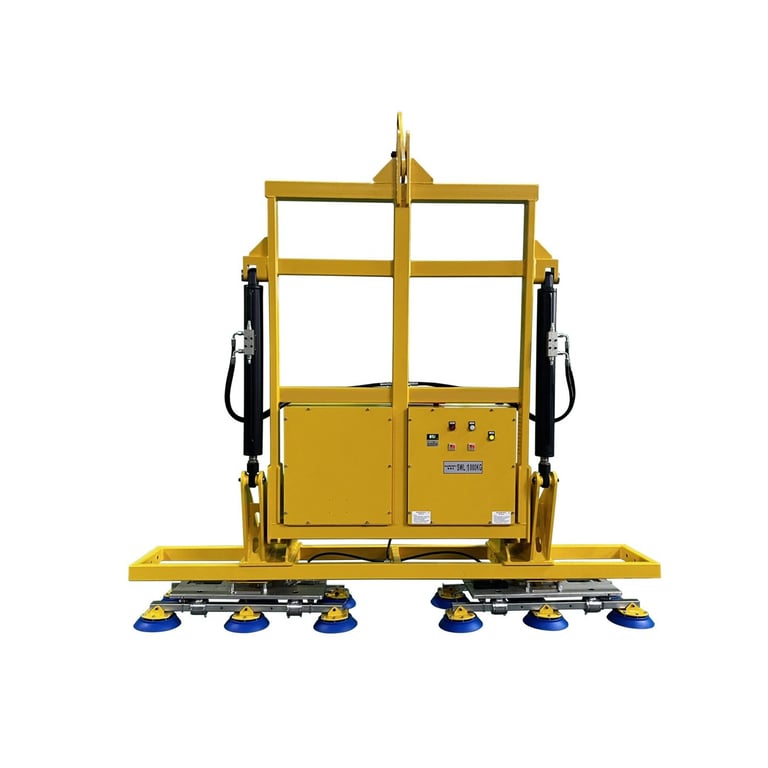

Mặt hút chân không lật thủy lực FS-YFA nâng kính cong

FS-YFA là dòng mặt hút chân không lật thủy lực dùng trong xưởng gia công sâu kính. Tải an toàn từ 1 đến 10 tấn, nguồn điện DC 24 V.

Thiết bị dùng để cẩu kính cong trong nhà máy, hút được cả mặt cong trong và mặt cong ngoài của tấm kính. Xi lanh thủy lực dẫn động lật kính từ 0 đến 90°. Cụm cốc hút chân không dạng mô-đun, mỗi cụm có hệ chân không độc lập nên an toàn, tin cậy hơn. Với các tấm kính có độ cong khác nhau, cụm cốc hút tự điều chỉnh để ôm sát mặt kính. Kích thước khung thiết bị làm theo yêu cầu của khách hàng.

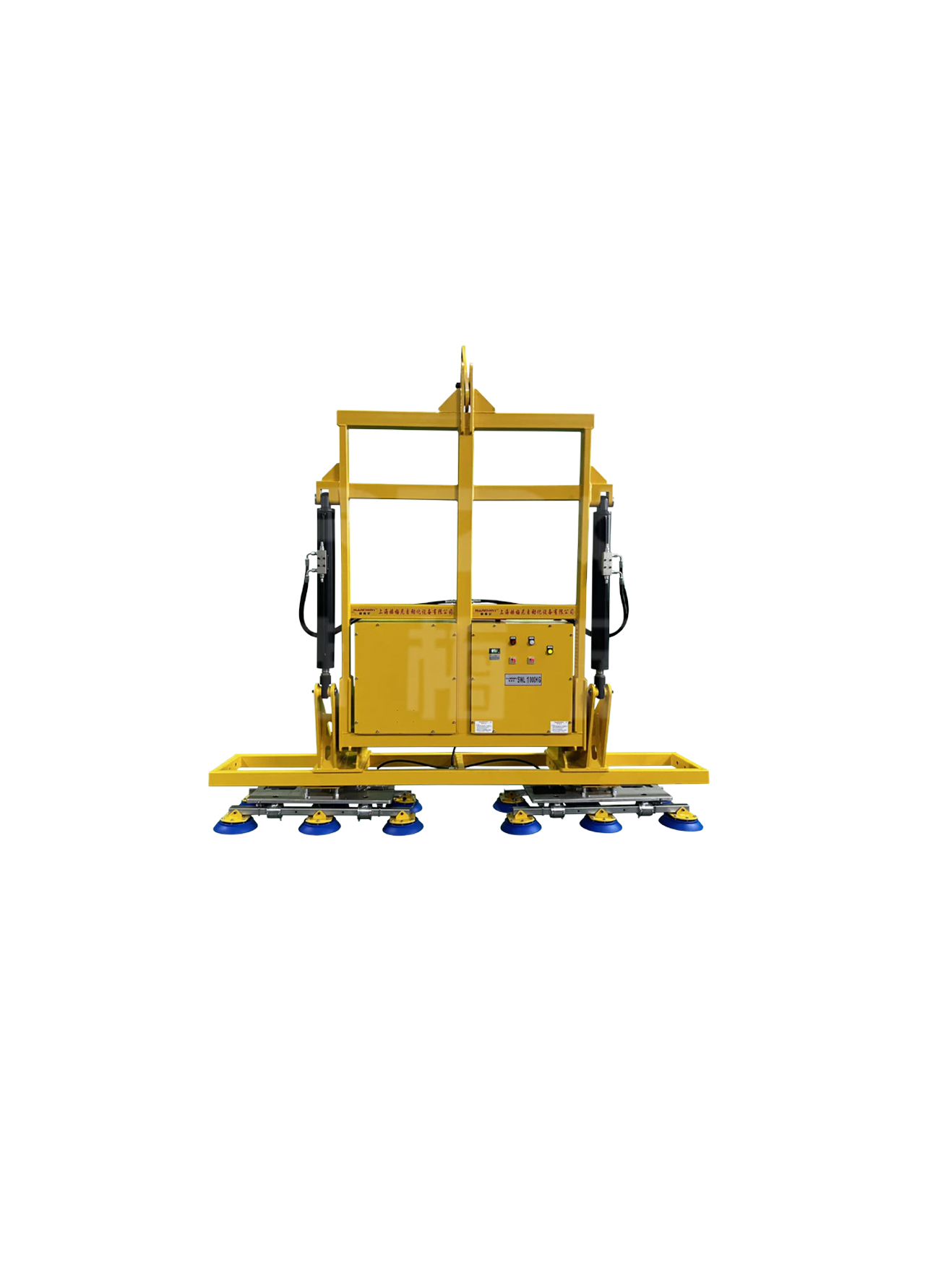

Mặt hút chân không FS-YFA nhìn từ phía trước

Đặc điểm

Hút cả mặt cong trong và ngoài

Dùng cẩu kính cong trong nhà máy; cốc hút bám được cả mặt cong trong và mặt cong ngoài của tấm kính.

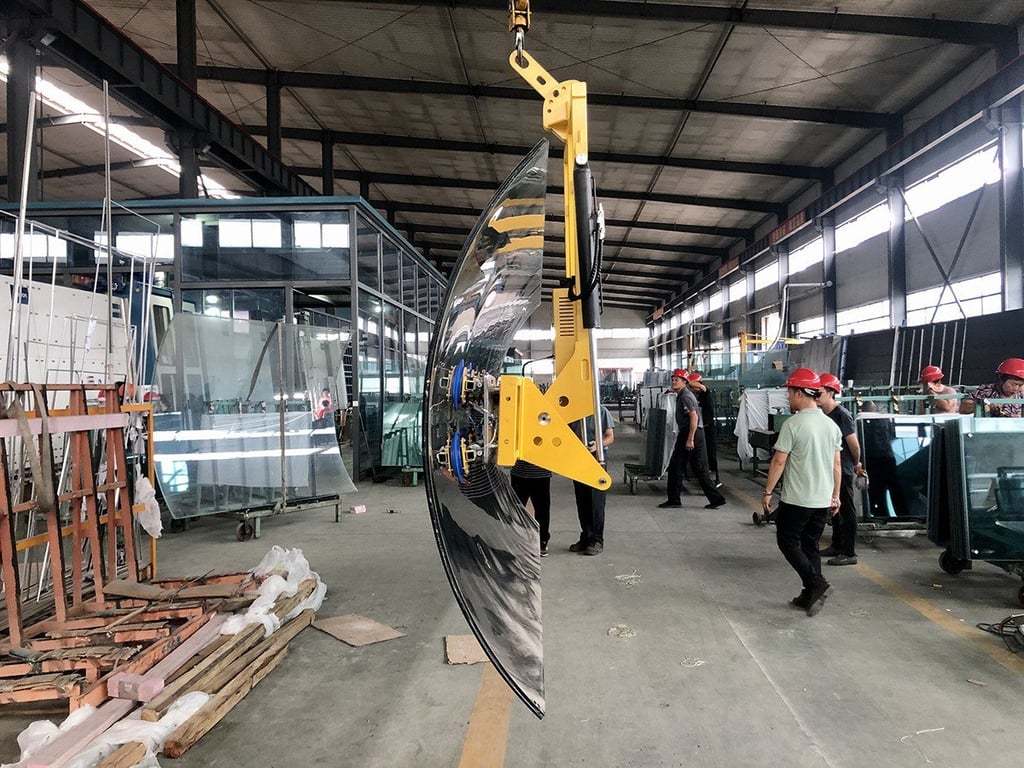

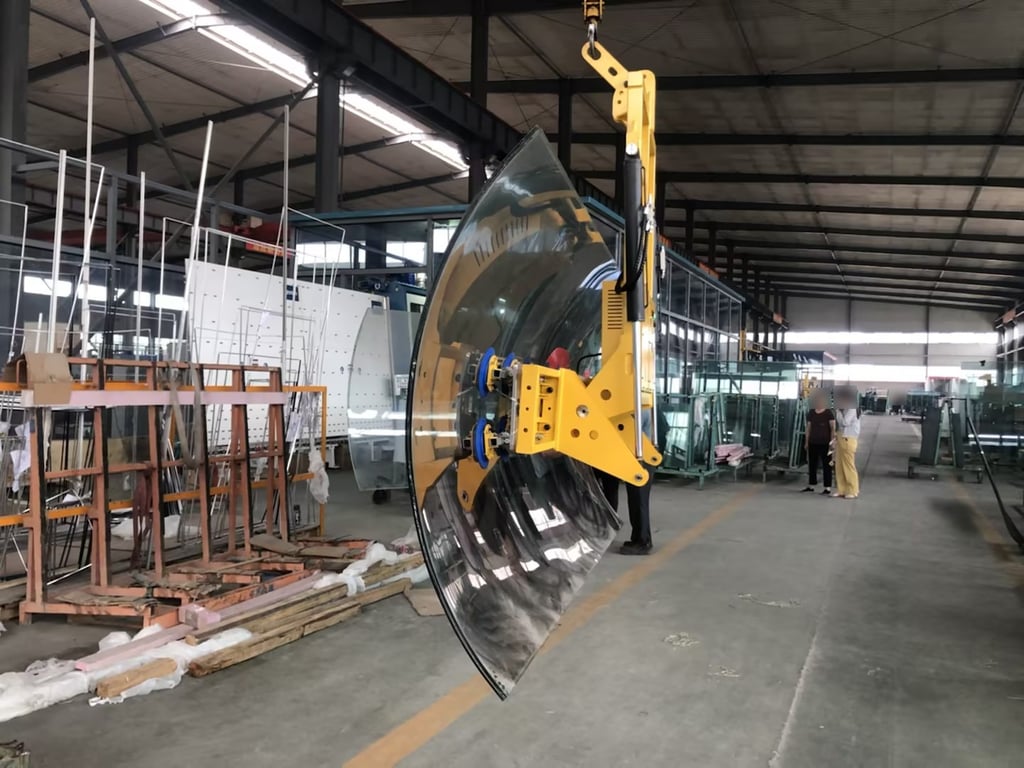

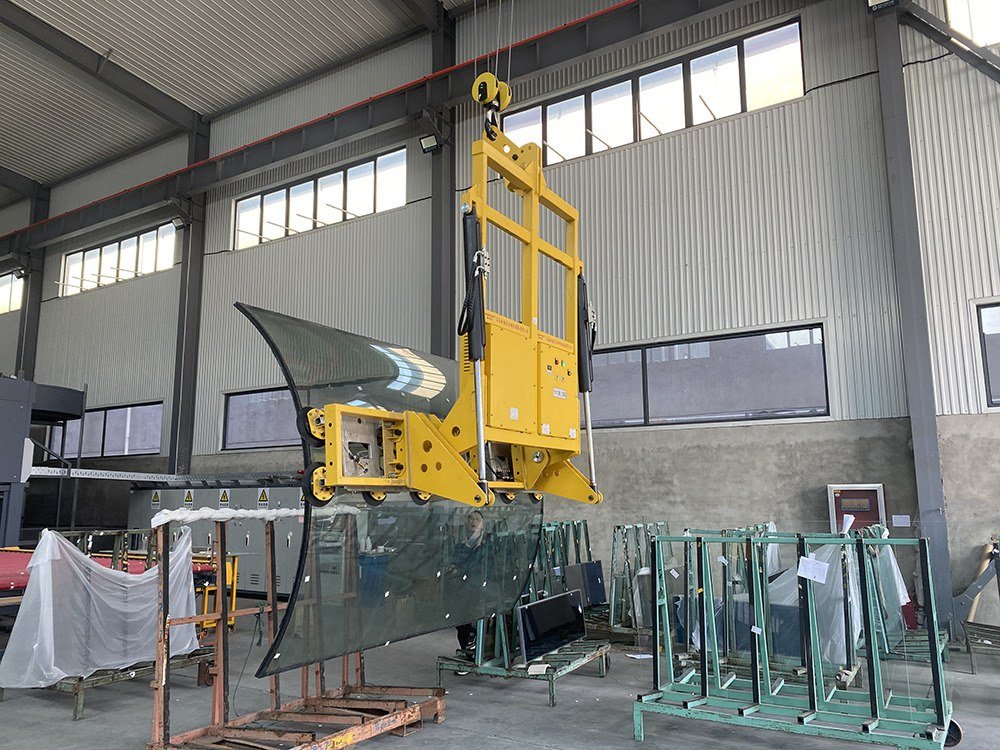

Lật thủy lực 0–90°

Xi lanh thủy lực dẫn động, lật tấm kính từ 0 đến 90°.

Mô-đun chân không độc lập

Cụm cốc hút dạng mô-đun, mỗi cụm có hệ chân không riêng, an toàn và tin cậy hơn.

Tự điều chỉnh theo độ cong

Với kính có độ cong khác nhau, cụm cốc hút tự điều chỉnh để ôm sát mặt kính.

Khung làm theo yêu cầu

Kích thước khung thiết bị làm theo nhu cầu của khách hàng.

Thông số kỹ thuật

Model	Tải an toàn	Kích thước (mm)	Kích thước cốc hút (mm)	Số cốc hút	Nguồn điện	Điều khiển	Chức năng
FS-YFA1000-2S	1.000 kg	2500×650	1150×560	2 cốc	DC 24 V	Điều khiển từ xa không dây	Lật thủy lực 0–90°
FS-YFA2000-4S	2.000 kg	2500×1800	1150×560	4 cốc	DC 24 V	Điều khiển từ xa không dây	Lật thủy lực 0–90°
FS-YFA3000-8S	3.000 kg	(1250+2500+1250)×1800	1150×560	8 cốc	DC 24 V	Điều khiển từ xa không dây	Lật thủy lực 0–90°
FS-YFA5000-12S	5.000 kg	(2000+4300+2000)×1900	1150×560	12 cốc	DC 24 V	Điều khiển từ xa không dây	Lật thủy lực 0–90°
FS-YFA10T-20S	10 tấn	(3000+6000+3000)×1900	1150×560	20 cốc	DC 24 V	Điều khiển từ xa không dây	Lật thủy lực 0–90°

Năm model dùng chung cốc hút 1150×560 mm, nguồn DC 24 V, điều khiển từ xa không dây và chức năng lật thủy lực 0–90°; khác nhau ở kích thước khung, số cốc hút và tải an toàn.

Cấu tạo chính

Bơm chân không

Tốn ít năng lượng / Độ chân không cao, lực hút mạnh / Thương hiệu quốc tế, chạy liên tục 24 giờ, vận hành ổn định hơn

Cụm cốc hút dạng mô-đun

Mô-đun độc lập gồm 6 cốc hút 300 mm / Hệ chân không hoàn toàn độc lập, gồm bơm chân không, mạch điều khiển, ắc quy… / An toàn và hiệu quả hơn

Khung thiết bị

Nhà máy làm theo yêu cầu / Thép kết cấu theo tiêu chuẩn quốc gia / Hàn, gia công, tạo hình, bề mặt sơn nung, bền

Linh kiện khác

Công tắc nguồn, ắc quy… của thương hiệu quốc tế / Đạt chứng nhận UL và các chứng nhận quốc tế khác / Ít hỏng, bền

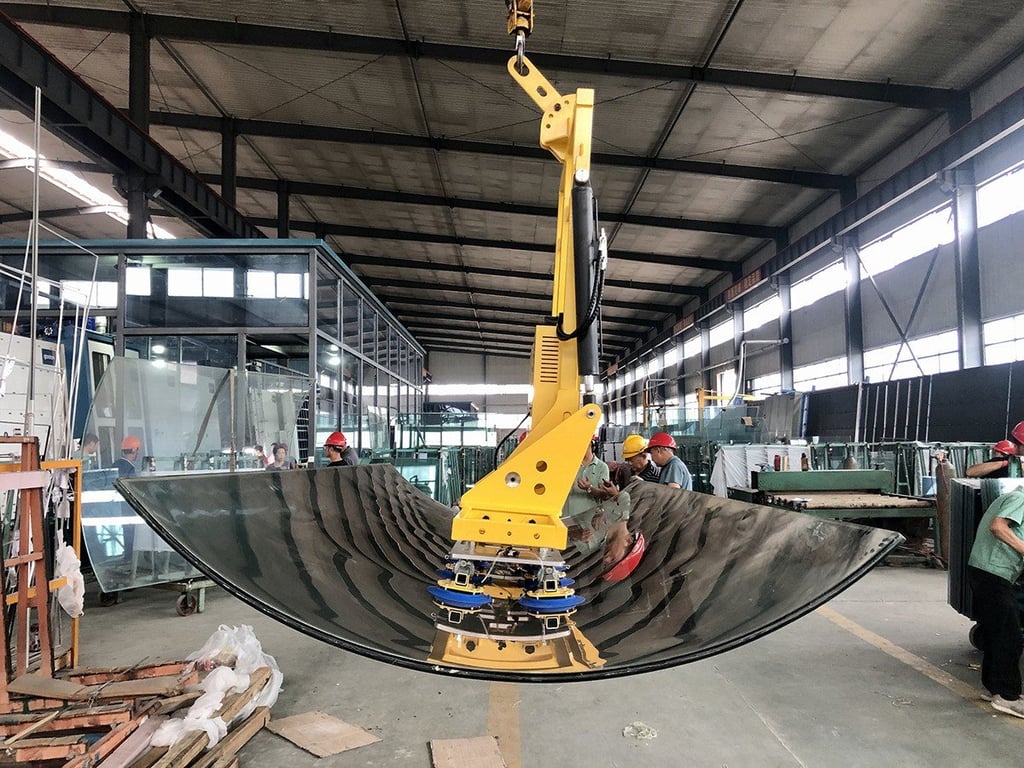

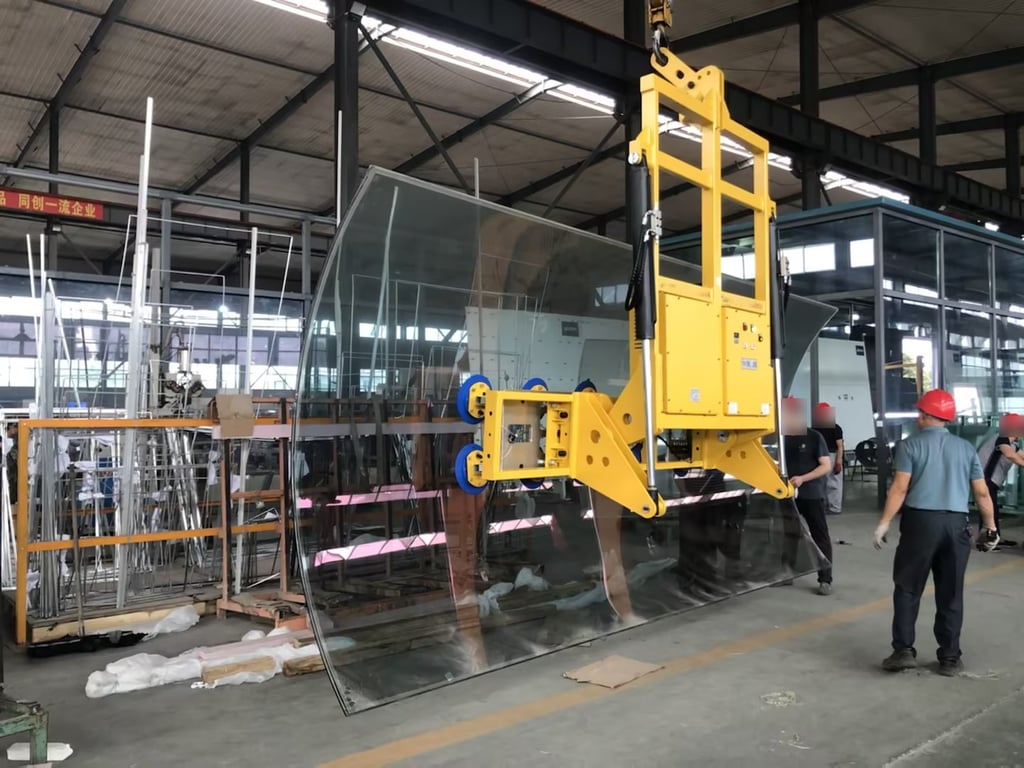

Ảnh hiện trường

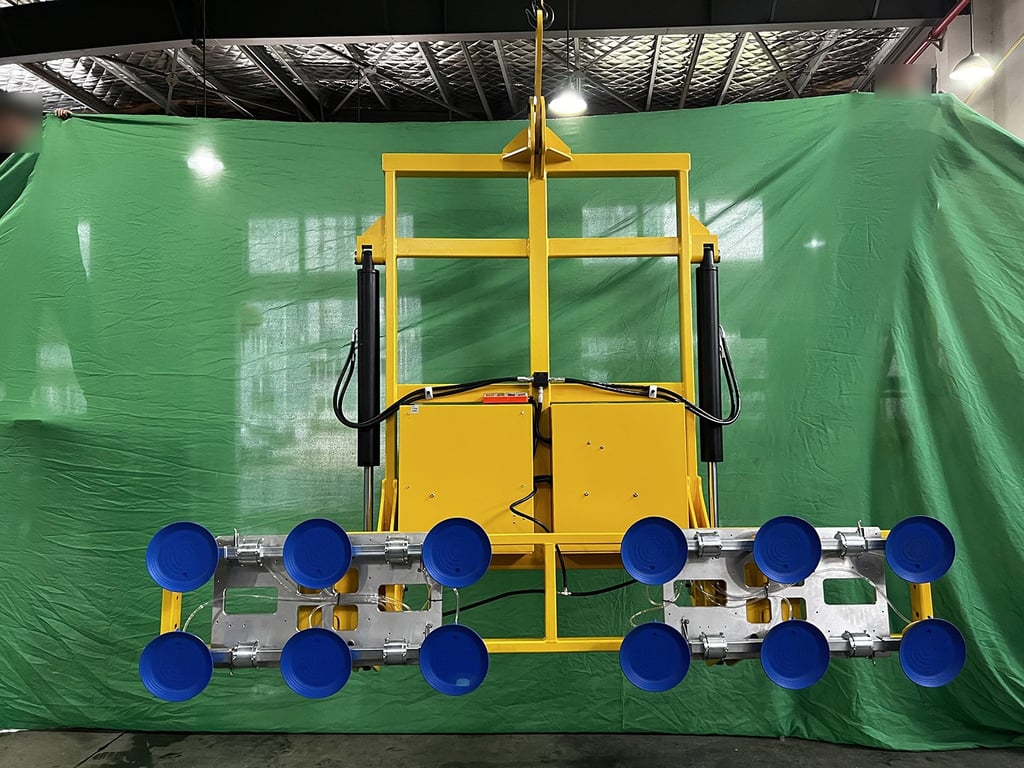

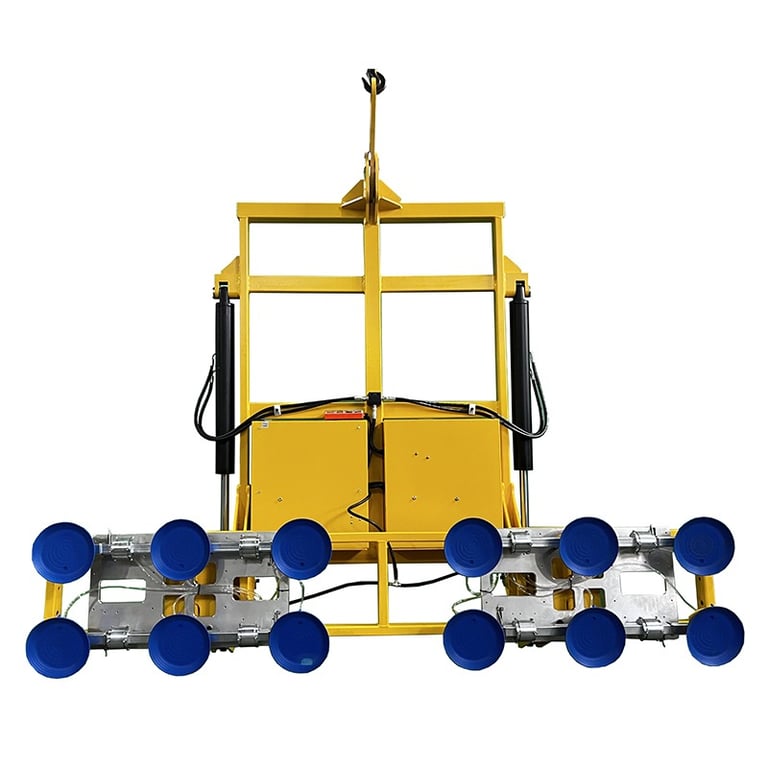

**Mặt sau thiết bị với hai cụm mô-đun cốc hút**

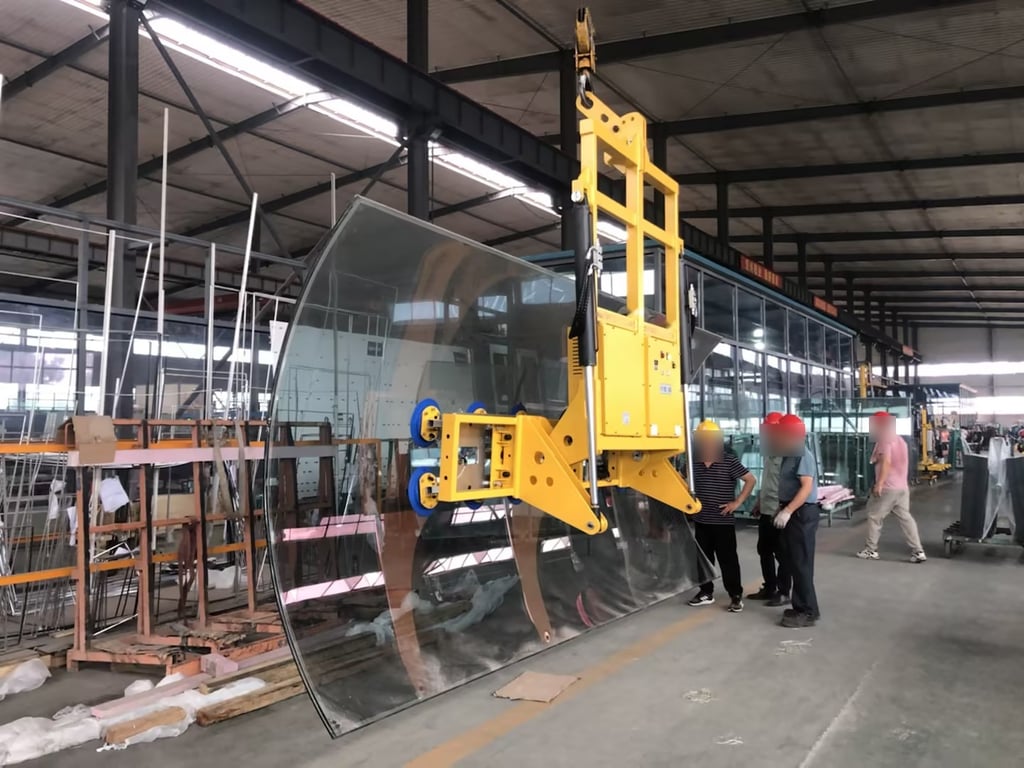

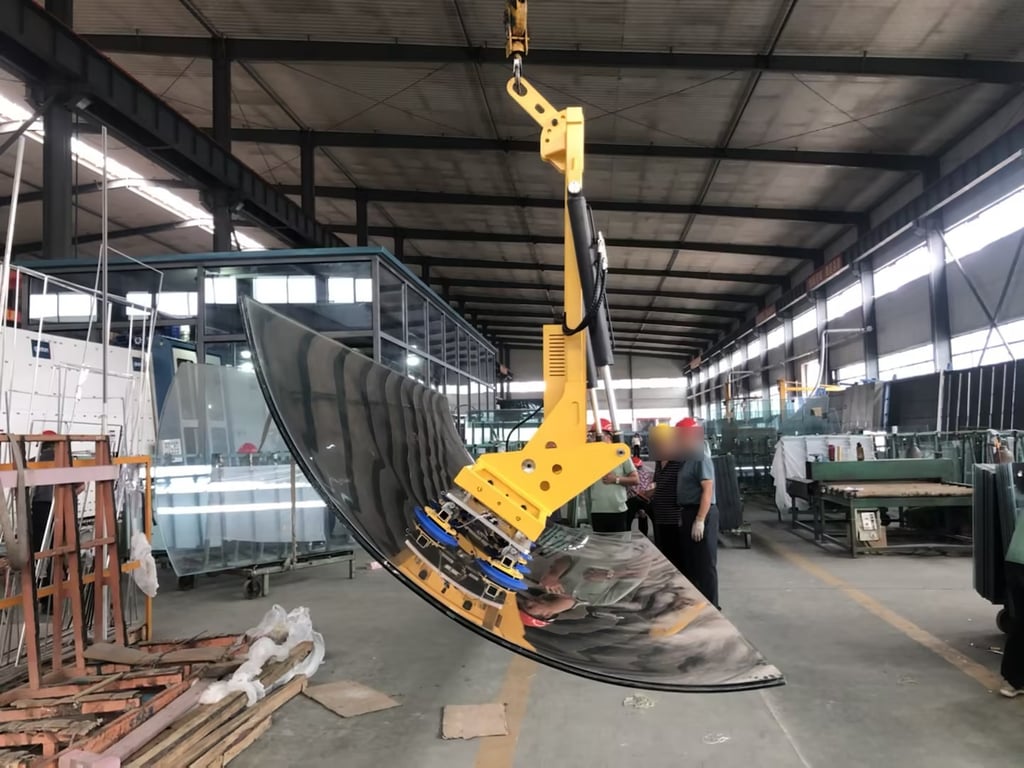

**Cụm cốc hút ôm theo mặt cong của tấm kính lớn**

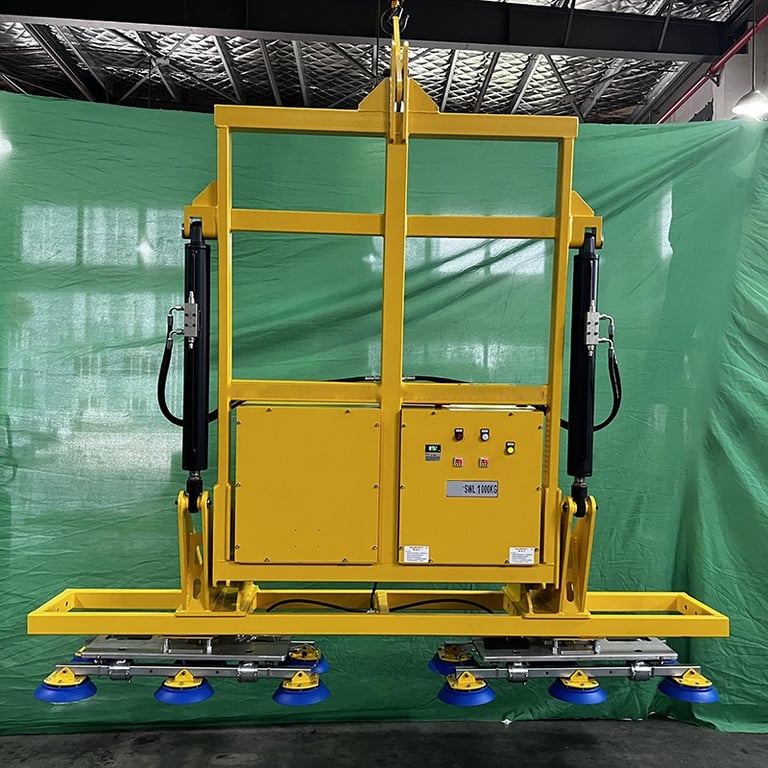

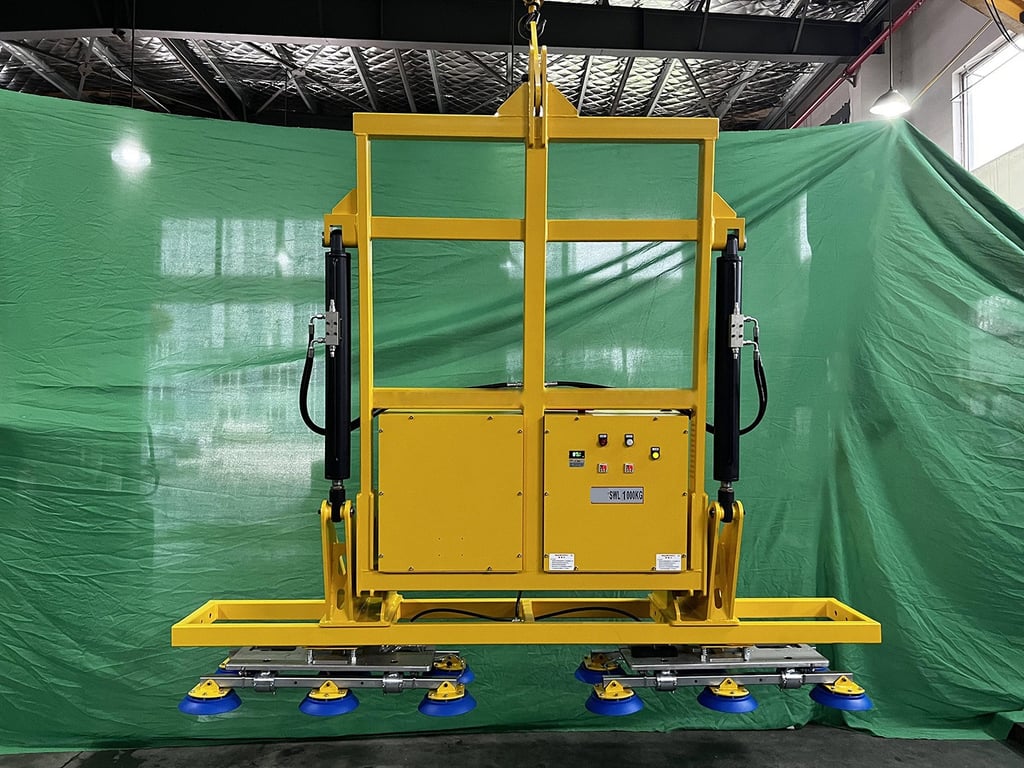

**Mặt trước: hộp thủy lực và hộp điều khiển**
