Bộ gá mặt hút ANVER cho hệ thống nâng VM lưu lượng thấp

Các bộ gá mặt hút kiểu V1 cho hệ thống nâng ANVER dòng VM, dùng cho vật nâng nhỏ gọn. Trang này liệt kê mã hàng, gioăng thay thế, tải nâng định mức và kích thước từng loại.

Yêu cầu báo giá

Hệ thống nâng dòng VM – lưu lượng thấp (vật nâng nhỏ gọn)

Bộ gá mặt hút cho hệ VM

Tổng quan các model hệ VM

Tính năng:

Gioăng thay thế kiểu lồng vào dễ lắp, giúp bảo trì đơn giản và tiết kiệm.
Gioăng lắp nhanh và ôm đều.
Đáy có gân giúp đạt tải nâng tối đa, rất phù hợp với vật nâng nằm ngang.

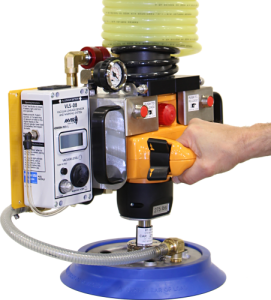

Hệ thống nâng ANVER dòng VM với bộ gá mặt hút

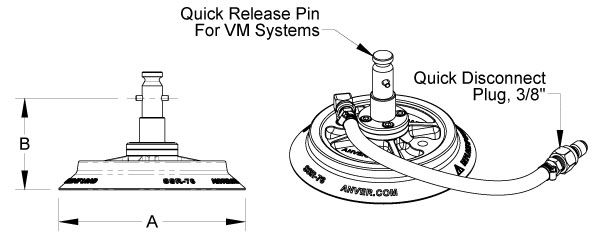

Thông số bộ gá mặt hút gioăng nitrile


Ảnh sản phẩm	Mã bộ gá mặt hút	Gioăng thay thế	*Tải nâng định mức ở 24 in. Hg. [lb (kg)]	A Đường kính mặt hút (phần loe) [in. (mm)]	B Chiều cao bộ gá mặt hút [in. (mm)]	Khối lượng bộ gá [lb (kg)]
	V1-56-NBR	SSR-56	80 (36)	5.56 (141)	3.41 (87)	1.88 (0.85)
	V1-66-NBR	SSR-66	110 (50)	6.63 (168)	3.59 (92)	2.09 (0.95)
	V1-76-NBR	SSR-76	160 (73)	7.8 (198)	3.57 (91)	2.38 (1.08)
	V1-86-NBR	SSR-86	220 (100)	8.8 (224)	3.65 (93)	2.92 (1.33)
	V1-96-NBR	SSR-96	275 (125)	10 (254)	3.75 (96)	3.68 (1.67)
	V1-126-NBR	SSR-126	500 (227)	12.6 (321)	3.46 (88)	10.74 (4.87)

*Tải nâng của giác hút nêu trên tính ở mức chân không 24″Hg tại mực nước biển, hệ số an toàn bằng hai (2), ở tư thế nằm ngang (phẳng). Tải nâng định mức là giá trị ước tính; tải nâng thực tế thay đổi theo bề mặt vật nâng và mức chân không.

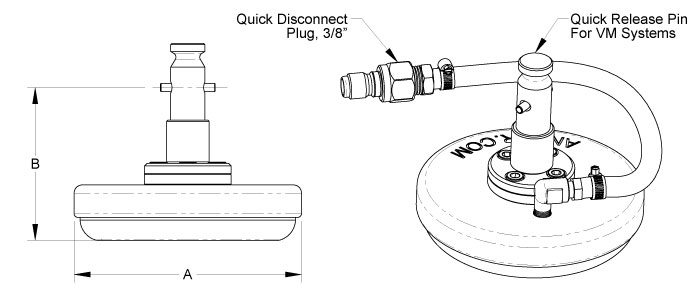

Thông số bộ gá mặt hút gioăng xốp


Ảnh sản phẩm	Mã bộ gá mặt hút	**Gioăng thay thế	*Tải nâng định mức ở 22 in. Hg. [lb (kg)]	A Đường kính mặt hút [in. (mm)]	B Chiều cao bộ gá mặt hút [in. (mm)]	Khối lượng bộ gá [lb (kg)]
	V1-FP48	FR48-K5 Tiêu chuẩn (24531334)	40 (18)	4.80 (122)	4.46 (113)	2.52 (1.14)
	V1-FP58	FR58-K3R Tiêu chuẩn (24531446)	50 (23)	5.25 (133)	4.77 (121)	2.79 (1.27)
	V1-FP68	FR68-K3R Tiêu chuẩn (24531447)	75 (34)	6.25 (159)	4.77 (121)	3.42 (1.55)
	V1-FP78	FR78-K3R Tiêu chuẩn (24531448)	100 (45)	7.25 (184)	4.77 (121)	4.11 (1.86)
	V1-FP88	FR88-K3R Tiêu chuẩn (24531449)	150 (68)	8.25 (210)	4.77 (121)	4.98 (2.26)
		V1-FP98	FR98-K1R Tiêu chuẩn	200 (91)	9.50 (241)	4.77 (121)	6.03 (2.74)
		V1-FP98	FR98-K2C2 Đặc biệt (24531080)	200 (91)	9.50 (241)	4.77 (121)	6.03 (2.74)
		V1-FP128	FR128-K1R Tiêu chuẩn	300 (136)	12.00 (305)	4.50 (114)	14.85 (6.74)
		V1-FP128	FR128-K2C2 Đặc biệt (24531081)	300 (136)	12.00 (305)	4.50 (114)	14.85 (6.74)

*Tải nâng của giác hút nêu trên tính ở mức chân không 22″Hg tại mực nước biển, hệ số an toàn bằng hai (2), ở tư thế nằm ngang (phẳng). Tải nâng định mức là giá trị ước tính; tải nâng thực tế thay đổi theo bề mặt vật nâng và mức chân không. **Gioăng xốp thay thế được. Thông tin và khuyến nghị ứng dụng xem tại trang này.

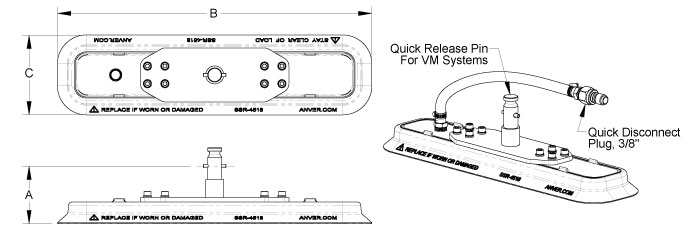

Thông số bộ gá mặt hút ô van và chữ nhật, gioăng nitrile


Ảnh sản phẩm	Mã bộ gá mặt hút	Gioăng thay thế	*Tải nâng định mức ở 24 in. Hg. [lb (kg)]	Bán kính cong tối thiểu của vật nâng in. (mm)	A Chiều cao bộ gá [in. (mm)]	B Chiều dài mặt hút [in. (mm)]	C Chiều rộng mặt hút [in. (mm)]	Khối lượng bộ gá [lb (kg)]
	V1-VP3518-NBR	SSR-3518	245 (111)	8 (203)	3.64 (93)	17.75 (451)	3.69 (94)	4.9 (2.2)
	V1-VP4518-NBR	SSR-4518	335 (152)	13 (330)	3.21 (82)	17.94 (456)	4.81 (122)	5.46 (2.5)
	V1-VP5518-NBR	SSR-5518	450 (204)	39 (991)	3.21 (82)	18 (457)	5.88 (149)	6.8 (3.1)
	V1-VP6520-NBR	SSR-6520	550 (249)	37 (940)	3.21 (82)	20.13 (511)	6.88 (175)	8.56 (3.9)

Quai treo tháo nhanh cho bộ gá mặt hút kiểu V1

Dùng cho vật nâng nhỏ gọn trong không gian chật hẹp

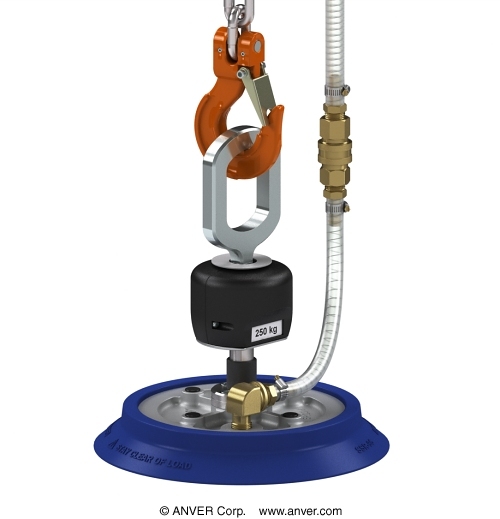

Quai treo tháo nhanh V1-QR-BAIL lắp cùng bộ gá mặt hút V1-96-NBR

Ảnh minh họa lắp cùng V1-96-NBR (bán riêng)

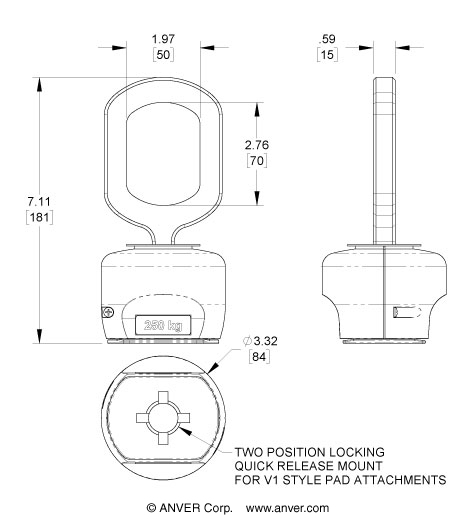

Bản vẽ kích thước quai treo tháo nhanh V1-QR-BAIL

Quai treo cho bộ gá mặt hút kiểu V1
	Ảnh sản phẩm	Mã hàng	Tải nâng tối đa	Mô tả
	V1-QR-BAIL	550 lb (250 kg)	Quai treo kèm ổ nối, tải nâng tối đa 550 lb (250 kg) *Lưu ý: tải nâng chân không thực tế phụ thuộc vào bộ gá mặt hút được dùng.

Phụ kiện để nối với bộ tạo chân không đặt rời
Ảnh sản phẩm	Mã hàng	Mô tả
	QDS-38F-B	Đầu nối nhanh dạng ổ cắm, ren trong 3/8″NPT (F), bằng đồng thau
	A3838B	Đầu nối đuôi chuột, 3/8″NPT x ống mềm 3/8″
	CLP-04-W	Đai siết trục vít cho ống mềm 1/4″ và 3/8″
	HS45	Ống mềm PVC gia cường thép, đường kính trong 3/8″ – bán theo inch
