Pa lăng servo cho phòng lắp ráp, test robot

Tóm tắt nhanh: FullSharp cung cấp pa lăng servo và pa lăng biến tần chạy trên hệ ray treo trần cho phòng sản xuất, lắp ráp và test robot hình người tại Đài Loan và Việt Nam. Pa lăng servo định vị mịn từ centimet đến milimet, nâng hạ êm và có chế độ thả nổi, dùng để lắp khớp, bàn tay và thân robot; pa lăng biến tần chỉnh tốc độ linh hoạt, chịu tần suất cao cho test đi bộ, test tải, test ngã. Nhiều công ty robot tại Việt Nam đã chọn FullSharp làm đối tác lắp hệ thống treo đỡ robot khi di chuyển.

Vì sao phòng sản xuất và test robot cần pa lăng servo

Robot hình người có trọng tâm cao, nhiều khớp, cảm biến và dây cáp đắt tiền. Khi đang lắp ráp, robot chưa tự đứng được; khi tập đi, test tải hay test ngã, robot có thể đổ bất cứ lúc nào. Một cú va đập nhỏ có thể làm hỏng module khớp, bàn tay khéo hoặc camera. Vì vậy các phòng lab robot cần một hệ thống treo đỡ phía trên: robot đi đến đâu, móc treo theo đến đó, nâng hạ êm và dừng đúng vị trí.

FullSharp giải quyết bài toán này bằng hai loại pa lăng chạy trên hệ ray treo trần: pa lăng servo cân bằng cho các công đoạn cần chính xác, và pa lăng biến tần cho các bài test cường độ cao. FullSharp đang lắp hệ thống này cho các phòng sản xuất, lắp ráp và test robot tại Đài Loan và Việt Nam.

Pa lăng servo: lắp ráp chính xác, không va đập

Pa lăng servo dùng động cơ servo và bộ điều khiển vòng kín, nên tốc độ và vị trí được kiểm soát liên tục thay vì chỉ bật, tắt như pa lăng thường. Trong phòng lắp ráp robot, điều này mang lại:

Định vị mịn: chỉnh độ cao theo từng centimet đến milimet để ghép khớp, ghép thân với chân mà không phải đoán.
Tăng tốc và giảm tốc mềm: chi tiết không bị giật, không lắc khi bắt đầu nâng hoặc dừng.
Chế độ thả nổi: người thao tác chỉ cần đẩy nhẹ bằng tay, pa lăng tự nâng hạ theo, như chi tiết không có trọng lượng.
Phù hợp chi tiết giá trị cao: bàn tay khéo, module khớp, cụm pin, thân robot và công đoạn lắp hoàn thiện.

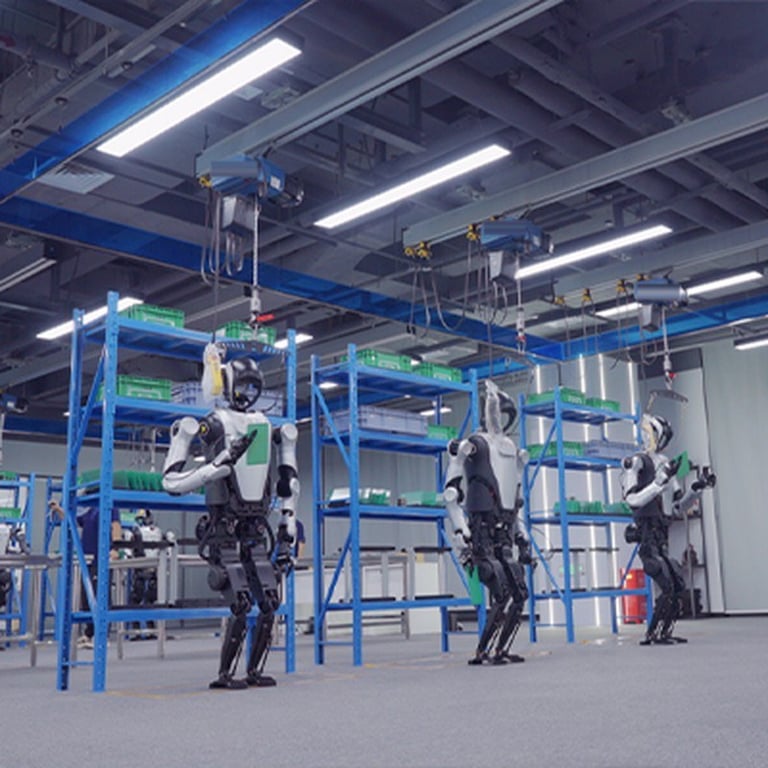

Pa lăng servo treo trên dây chuyền lắp ráp robot hình người

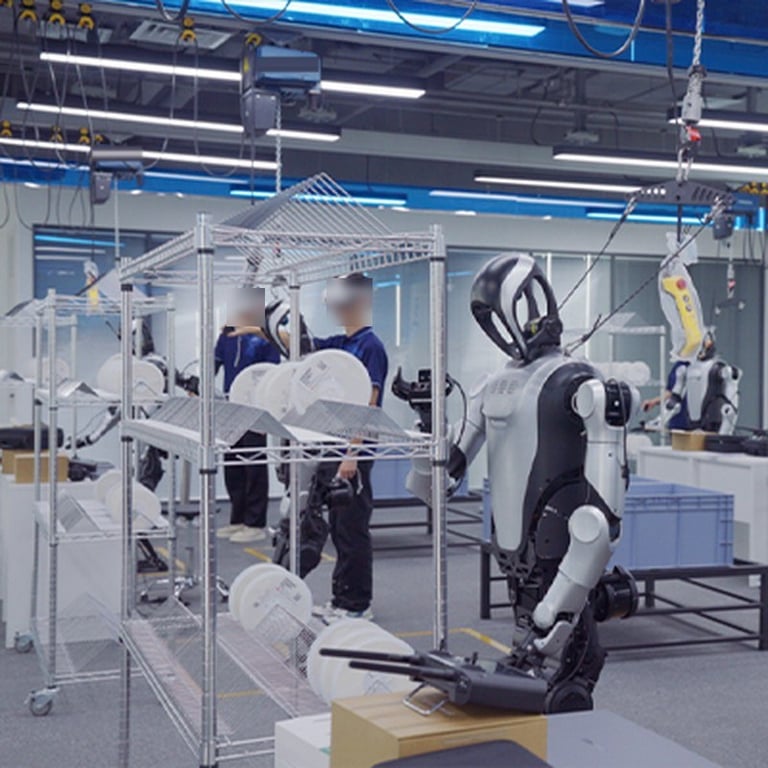

Pa lăng servo treo đỡ robot ở trạm thao tác và huấn luyện

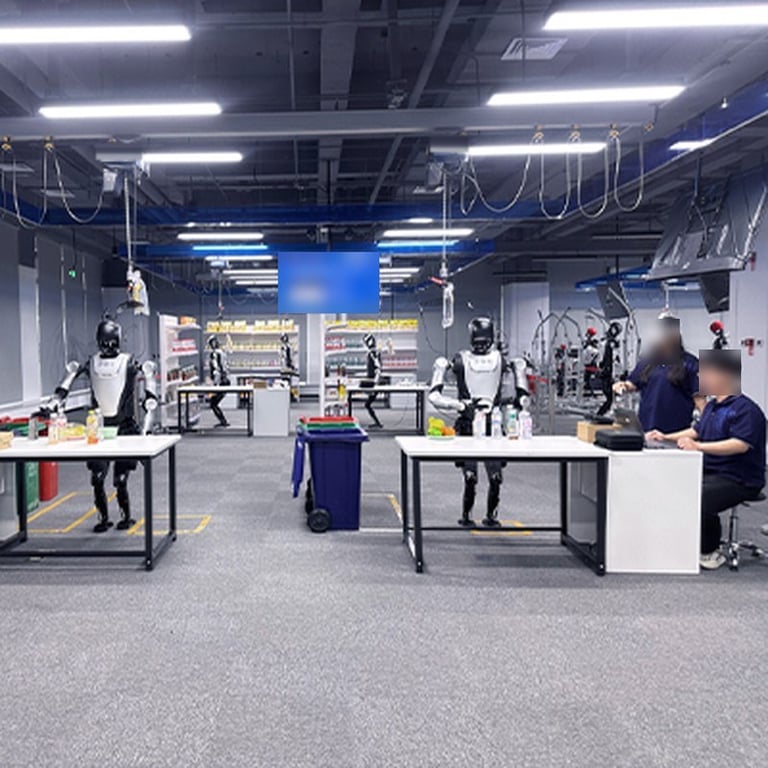

Pa lăng servo và dây treo an toàn phủ khắp khu huấn luyện robot

Pa lăng biến tần: chịu tải và chạy bền trong phòng test

Ở công đoạn test và kiểm định độ tin cậy, pa lăng biến tần phát huy thế mạnh. Biến tần cho phép chỉnh tốc độ nâng hạ trong một dải rộng, khởi động và dừng êm, nên có thể mô phỏng nhiều điều kiện tải và tốc độ khác nhau. Pa lăng được dùng để treo an toàn khi robot test đi bộ dài giờ, test tải, test ngã, và đỡ robot lên sau mỗi lần thử. Kết cấu chịu được tần suất làm việc cao, phù hợp các bài test lặp lại liên tục.

Tiêu chí	Pa lăng servo	Pa lăng biến tần
Điều khiển	Servo vòng kín, kiểm soát vị trí và tốc độ	Biến tần, điều chỉnh tốc độ theo dải
Độ chính xác	Cao, từ centimet đến milimet	Vừa đủ cho treo đỡ và nâng hạ
Chế độ thả nổi	Có, đẩy tay nhẹ là pa lăng đi theo	Không, điều khiển bằng nút bấm
Công đoạn phù hợp	Lắp khớp, bàn tay, thân robot, lắp hoàn thiện	Test đi bộ, test tải, test ngã, test độ bền
Ưu điểm chính	Êm, chính xác, bảo vệ chi tiết đắt tiền	Bền, chịu tần suất cao, chi phí hợp lý

Hệ ray treo trần phủ kín phòng lab robot

Pa lăng chỉ phát huy tác dụng khi chạy trên một hệ ray đủ rộng. FullSharp thiết kế thanh ray trượt treo trần với dầm cầu trục chạy hai phương, phủ kín khu lắp ráp và khu test, nên robot di chuyển tới đâu, pa lăng và móc treo đi theo tới đó. Hệ ray không chiếm mặt sàn, để trống lối đi cho robot tập đi và cho kỹ sư làm việc. Hành lang test dài có thể dùng ray nhôm nhẹ, lắp nhanh, thẩm mỹ. Điện cấp cho pa lăng đi bằng thanh dẫn điện hoặc cáp treo chạy dọc ray, không vướng dây dưới sàn.

Hiện nay nhiều công ty robot tại Việt Nam đã chọn FullSharp làm đối tác lắp đặt hệ thống trợ lực treo robot khi di chuyển, từ khảo sát, thiết kế ray, lắp đặt đến hướng dẫn vận hành.

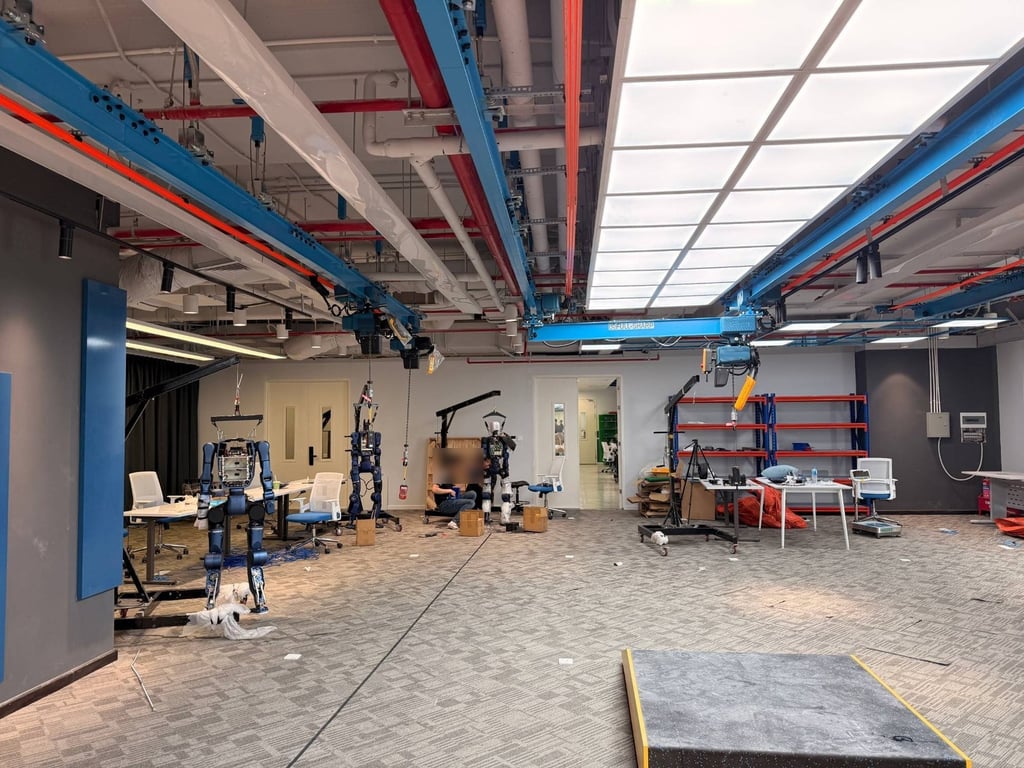

Hệ ray treo trần FullSharp phủ kín phòng lắp ráp robot, dầm cầu trục chạy hai phương

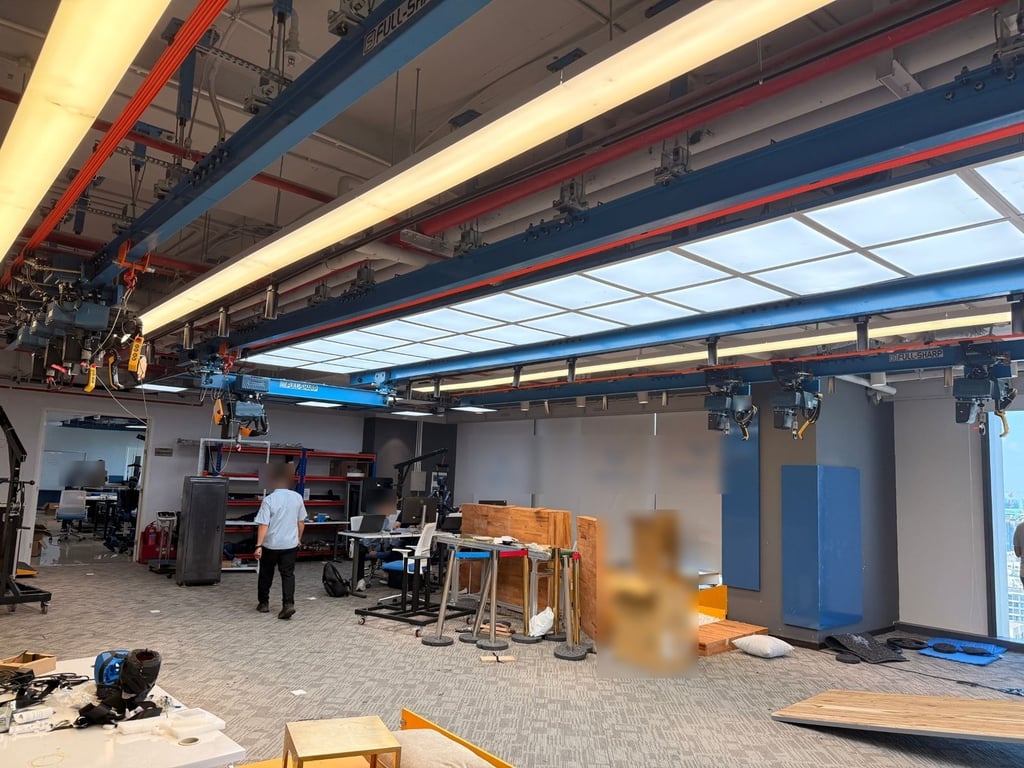

Dãy pa lăng servo FullSharp trên ray thép, mỗi trạm lắp ráp có một pa lăng riêng

Ray nhôm FullSharp và pa lăng servo dọc hành lang test robot đi bộ

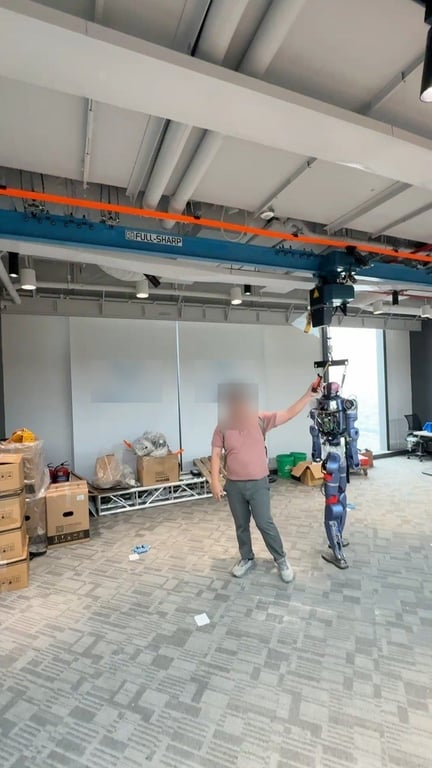

Pa lăng servo FullSharp treo đỡ robot hình người khi tập đi và di chuyển

Cách chọn hệ thống treo đỡ cho phòng robot

Bước 1: xác định khối lượng robot và chi tiết nặng nhất, cộng thêm khung treo, dây an toàn.
Bước 2: chia công đoạn: công đoạn lắp ráp chính xác dùng pa lăng servo, công đoạn test lặp lại dùng pa lăng biến tần.
Bước 3: đo diện tích cần phủ và chiều cao trần, kiểm tra trần có chịu tải không để chọn ray treo trần hoặc khung tự đứng.
Bước 4: chọn số pa lăng theo số trạm làm việc, để mỗi kỹ sư có pa lăng riêng, không phải chờ nhau.
Bước 5: tính trước đường cấp điện, tay điều khiển và vị trí dừng khẩn cấp.

Lưu ý an toàn: luôn dùng móc có chốt, dây treo đúng tải, kiểm tra phanh và giới hạn hành trình trước mỗi ca test; không đứng dưới robot đang được nâng.

Dự án thực tế FullSharp đã lắp đặt

Thanh ray KBK 500kg treo tời servo nâng phôi, khuôn cho máy CNC

Tay nâng điện khớp nối 80kg trợ lực servo cho xưởng sản xuất

Thanh ray nhôm treo trần nhà cho palang điện di chuyển

Thanh ray treo trần lắp pa lăng KITO 200kg

Câu hỏi thường gặp

Pa lăng servo khác pa lăng điện thường thế nào?

Pa lăng servo điều khiển vòng kín nên kiểm soát được vị trí và tốc độ liên tục, nâng hạ êm, dừng chính xác và có chế độ thả nổi. Pa lăng điện thường chỉ chạy theo nút bấm với một hoặc hai tốc độ.

Vì sao phòng test robot cần hệ thống treo đỡ?

Khi tập đi, test tải hoặc test ngã, robot có thể đổ bất ngờ. Hệ thống treo đỡ giữ robot lại trước khi chạm sàn, bảo vệ khớp, cảm biến và giúp nâng robot lên nhanh sau mỗi lần thử.

Nên dùng pa lăng servo hay pa lăng biến tần cho phòng robot?

Công đoạn lắp ráp chính xác nên dùng pa lăng servo; công đoạn test lặp lại, cần chịu tần suất cao nên dùng pa lăng biến tần. Nhiều phòng lab dùng cả hai trên cùng hệ ray.

Trần văn phòng có lắp được ray treo pa lăng không?

Được nếu kết cấu trần chịu tải; FullSharp khảo sát trần trước khi thiết kế. Nếu trần không chịu tải, có thể dùng khung tự đứng.

FullSharp có lắp hệ thống treo robot tại Việt Nam không?

Có. FullSharp có nhà máy tại Hải Phòng và văn phòng tại Bình Dương, đã lắp hệ thống pa lăng và ray treo cho nhiều công ty robot tại Việt Nam.

Gửi cho FullSharp mặt bằng phòng lab, chiều cao trần, khối lượng robot và số trạm lắp ráp, test cần treo, kỹ sư sẽ khảo sát và đề xuất bố trí ray, số lượng pa lăng servo và pa lăng biến tần.
