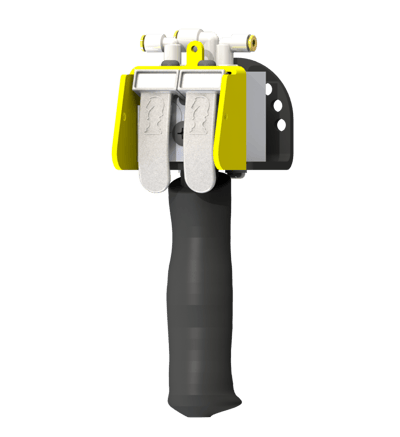

Tay cầm điều khiển khí nén BPA Series

• Cấu hình (2) cần gạt ngón cái.
• (1) cụm van 2 nút BPA9001.
• Cỡ cổng ren NPT của cụm van: 1/4 in. [6.3mm].
• Kèm đầu nối khí nén.
• Tay nắm công thái học BPD1125.
• Tùy chọn cần gạt ngón cái mã màu.
• Tùy chọn cần gạt ngón cái vát góc.
• Tùy chọn dòng cò bấm.

Bản vẽ CAD

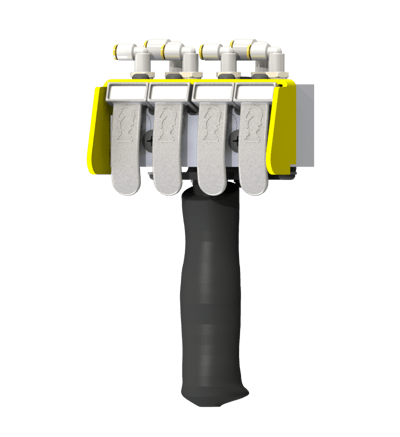

BPA9110 là tay cầm điều khiển vận hành bằng khí nén, gồm (4) cần gạt ngón cái và (2) cụm van 2 nút BPA9001 có van 3 ngả dùng để gửi tín hiệu điều khiển (pilot) chung.

• Cấu hình (4) cần gạt ngón cái.
• (2) cụm van 2 nút BPA9001.
• Cỡ cổng ren NPT của cụm van: 1/4 in. [6.3mm].
• Kèm đầu nối khí nén.
• Tay nắm công thái học BPD1125.
• Tùy chọn cần gạt ngón cái mã màu.
• Tùy chọn cần gạt ngón cái vát góc.
• Tùy chọn dòng cò bấm.

Bản vẽ CAD

• Cấu hình (4) cần gạt ngón cái.
• (1) cụm van 2 nút BPA9050.
• (1) cụm van 2 nút BPA9001.
• Cỡ cổng ren NPT của cụm van: 1/4 in. [6.3mm].
• Tay nắm công thái học BPD1125.
• Kèm đầu nối khí nén.
• Tùy chọn cần gạt ngón cái mã màu.
• Tùy chọn cần gạt ngón cái vát góc.
• Tùy chọn dòng cò bấm.

Bản vẽ CAD

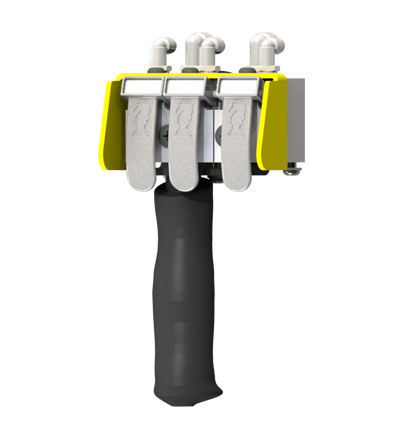

BPA9140 là tay cầm điều khiển vận hành bằng khí nén, gồm (3) cần gạt ngón cái, (1) cụm van 2 nút BPA9001 và (1) cụm van 1 nút BPA9111 có van 3 ngả dùng để gửi tín hiệu điều khiển (pilot) chung.

• Cấu hình (3) cần gạt ngón cái.
• (1) cụm van 2 nút BPA9001.
• (1) cụm van 1 nút BPA9111.
• Cỡ cổng ren NPT của cụm van: 1/4 in. [6.3mm].
• Kèm đầu nối khí nén.
• Tay nắm công thái học BPD1125.
• Tùy chọn cần gạt ngón cái mã màu.
• Tùy chọn cần gạt ngón cái vát góc.
• Tùy chọn dòng cò bấm.

Bản vẽ CAD

• Cấu hình (2) cần gạt ngón cái.
• (1) cụm van 2 nút BPA9050.
• Cỡ cổng ren NPT của cụm van: 1/4 in. [6.3mm].
• Kèm đầu nối khí nén.
• Tay nắm công thái học BPD1125.
• Tùy chọn cần gạt ngón cái mã màu.
• Tùy chọn cần gạt ngón cái vát góc.
• Tùy chọn dòng cò bấm.

Bản vẽ CAD

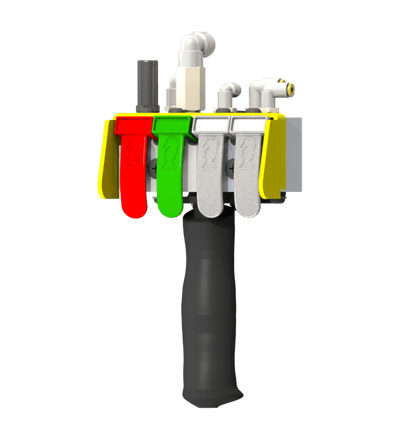

BPA9310 là tay cầm điều khiển vận hành bằng khí nén, gồm (4) cần gạt ngón cái, (1) cụm van 2 nút BPA9050 có van 2 ngả chỉ dùng cho air balancer tác động đơn hoặc thiết bị trợ lực nâng chuyển động LÊN/XUỐNG, và (1) cụm van 2 nút BPA9001 có van 3 ngả dùng để gửi tín hiệu điều khiển (pilot) chung.

• Cấu hình (4) cần gạt ngón cái.
• (1) cụm van 2 nút BPA9050.
• (1) cụm van 2 nút BPA9001.
• Cỡ cổng ren NPT của cụm van: 1/4 in. [6.3mm].
• Kèm đầu nối khí nén.
• Tay nắm công thái học BPD1125.
• Tùy chọn cần gạt ngón cái mã màu.
• Tùy chọn cần gạt ngón cái vát góc.
• Tùy chọn dòng cò bấm.

Bản vẽ CAD

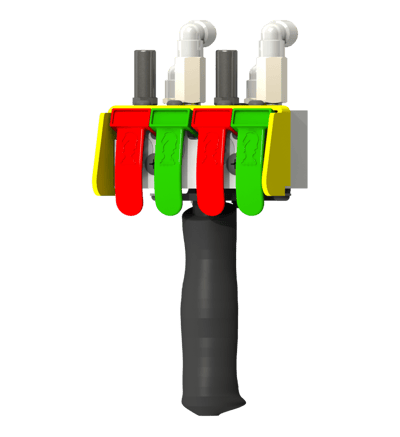

BPA9330 là tay cầm điều khiển vận hành bằng khí nén, gồm (4) cần gạt ngón cái và (2) cụm van 2 nút BPA9050 có van 2 ngả chỉ dùng cho air balancer tác động đơn hoặc thiết bị trợ lực nâng chuyển động LÊN/XUỐNG.

• Cấu hình (4) cần gạt ngón cái.
• (2) cụm van 2 nút BPA9050.
• Cỡ cổng ren NPT của cụm van: 1/4 in. [6.3mm].
• Kèm đầu nối khí nén.
• Tay nắm công thái học BPD1125.
• Tùy chọn cần gạt ngón cái mã màu.
• Tùy chọn cần gạt ngón cái vát góc.
• Tùy chọn dòng cò bấm.

Bản vẽ CAD

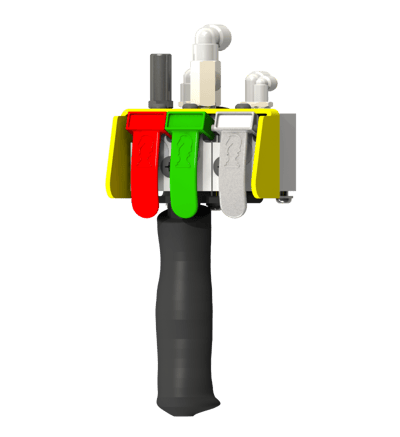

BPA9340 là tay cầm điều khiển vận hành bằng khí nén, gồm (3) cần gạt ngón cái, (1) cụm van 2 nút BPA9050 có van 2 ngả chỉ dùng cho air balancer tác động đơn hoặc thiết bị trợ lực nâng chuyển động LÊN/XUỐNG, và (1) cụm van 1 nút BPA9111 có van 3 ngả dùng để gửi tín hiệu điều khiển (pilot) chung.

• Cấu hình (3) cần gạt ngón cái.
• (1) cụm van 2 nút BPA9050.
• (1) cụm van 1 nút BPA9111.
• Cỡ cổng ren NPT của cụm van: 1/4 in. [6.3mm].
• Kèm đầu nối khí nén.
• Tay nắm công thái học BPD1125.
• Tùy chọn cần gạt ngón cái mã màu.
• Tùy chọn cần gạt ngón cái vát góc.
• Tùy chọn dòng cò bấm.

Bản vẽ CAD

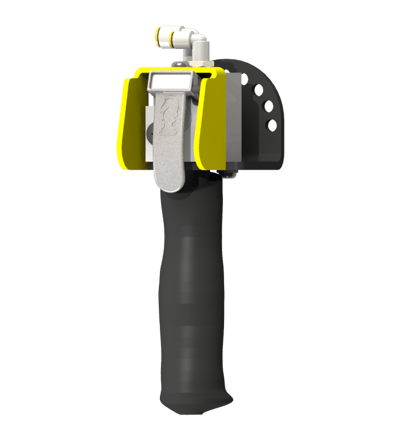

BPA9400 là tay cầm điều khiển vận hành bằng khí nén, gồm (1) cần gạt ngón cái và (1) cụm van 1 nút BPA9111 có van 3 ngả dùng để gửi tín hiệu điều khiển (pilot) chung.

• Cấu hình (1) cần gạt ngón cái.
• (1) cụm van 1 nút BPA9111.
• Cỡ cổng ren NPT của cụm van: 1/4 in. [6.3mm].
• Kèm đầu nối khí nén.
• Tay nắm công thái học BPD1125.
• Tùy chọn cần gạt ngón cái mã màu.
• Tùy chọn cần gạt ngón cái vát góc.
• Tùy chọn dòng cò bấm.

Bản vẽ CAD

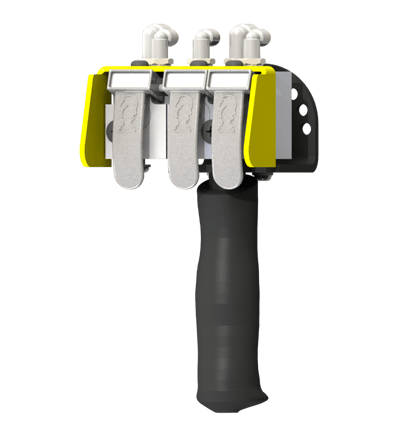

BPA9410 là tay cầm điều khiển vận hành bằng khí nén, gồm (3) cần gạt ngón cái, (1) cụm van 1 nút BPA9111 và (1) cụm van 2 nút BPA9001, đều có van 3 ngả dùng để gửi tín hiệu điều khiển (pilot) chung.

• Cấu hình (3) cần gạt ngón cái.
• (1) cụm van 1 nút BPA9111.
• (1) cụm van 2 nút BPA9001.
• Cỡ cổng ren NPT của cụm van: 1/4 in. [6.3mm].
• Kèm đầu nối khí nén.
• Tay nắm công thái học BPD1125.
• Tùy chọn cần gạt ngón cái mã màu.
• Tùy chọn cần gạt ngón cái vát góc.
• Tùy chọn dòng cò bấm.

Bản vẽ CAD

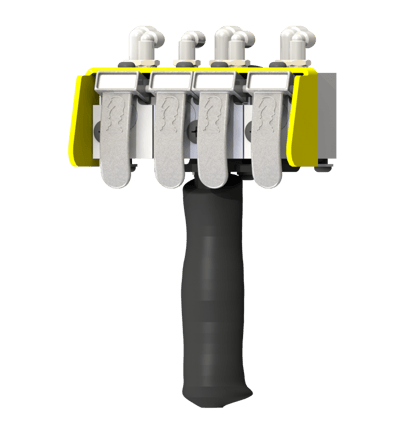

BPA9414 là tay cầm điều khiển vận hành bằng khí nén, gồm (4) cần gạt ngón cái, (2) cụm van 1 nút BPA9111 có van 3 ngả dùng để gửi tín hiệu điều khiển (pilot) chung, và (1) cụm van 2 nút BPA9001 có van 3 ngả dùng để gửi tín hiệu điều khiển (pilot) chung.

• Cấu hình (4) cần gạt ngón cái.
• (2) cụm van 1 nút BPA9111.
• (1) cụm van 2 nút BPA9001.
• Cỡ cổng ren NPT của cụm van: 1/4 in. [6.3mm].
• Kèm đầu nối khí nén.
• Tay nắm công thái học BPD1125.
• Tùy chọn cần gạt ngón cái mã màu.
• Tùy chọn cần gạt ngón cái vát góc.
• Tùy chọn dòng cò bấm.

Bản vẽ CAD

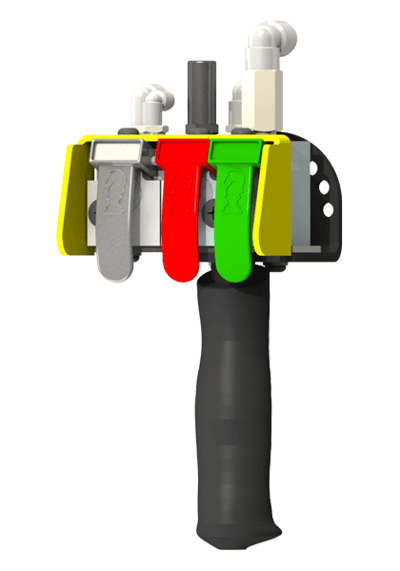

BPA9430 là tay cầm điều khiển vận hành bằng khí nén, gồm (3) cần gạt ngón cái, (1) cụm van 1 nút BPA9111 có van 3 ngả dùng để gửi tín hiệu điều khiển (pilot) chung, và (1) cụm van 2 nút BPA9050 có van 2 ngả chỉ dùng cho air balancer tác động đơn hoặc thiết bị trợ lực nâng chuyển động LÊN/XUỐNG.

• Cấu hình (3) cần gạt ngón cái.
• (1) cụm van 1 nút BPA9111.
• (1) cụm van 2 nút BPA9050.
• Cỡ cổng ren NPT của cụm van: 1/4 in. [6.3mm].
• Kèm đầu nối khí nén.
• Tay nắm công thái học BPD1125.
• Tùy chọn cần gạt ngón cái mã màu.
• Tùy chọn cần gạt ngón cái vát góc.
• Tùy chọn dòng cò bấm.

Bản vẽ CAD

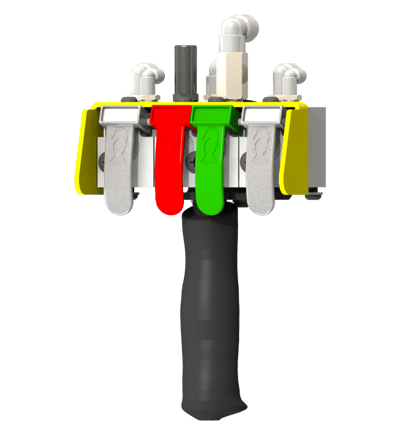

BPA9434 là tay cầm điều khiển vận hành bằng khí nén, gồm (4) cần gạt ngón cái, (2) cụm van 1 nút BPA9111 có van 3 ngả dùng để gửi tín hiệu điều khiển (pilot) chung, và (1) cụm van 2 nút BPA9050 có van 2 ngả chỉ dùng cho air balancer tác động đơn hoặc thiết bị trợ lực nâng chuyển động LÊN/XUỐNG.

• Cấu hình (4) cần gạt ngón cái.
• (2) cụm van 1 nút BPA9111.
• (1) cụm van 2 nút BPA9050.
• Cỡ cổng ren NPT của cụm van: 1/4 in. [6.3mm].
• Kèm đầu nối khí nén.
• Tay nắm công thái học BPD1125.
• Tùy chọn cần gạt ngón cái mã màu.
• Tùy chọn cần gạt ngón cái vát góc.
• Tùy chọn dòng cò bấm.

Bản vẽ CAD

• Cấu hình (3) cần gạt ngón cái.
• (3) cụm van 1 nút BPA9111.
• Cỡ cổng ren NPT của cụm van: 1/4 in. [6.3mm].
• Kèm đầu nối khí nén.
• Tay nắm công thái học BPD1125.
• Tùy chọn cần gạt ngón cái mã màu.
• Tùy chọn cần gạt ngón cái vát góc.
• Tùy chọn dòng cò bấm.

Bản vẽ CAD

Khớp gá cổ tiêu chuẩn (collar mount) BPA1119, BPA1120 và BPA1121 cho phép lắp tay cầm điều khiển ở một góc xoay cố định, có bố trí lỗ cho phép xoay tay cầm 360° quanh trục thẳng đứng.

• Lắp vào mặt sau tay cầm điều khiển.
• Cho phép lắp tay cầm điều khiển ở vị trí cố định.
• Bố trí lỗ cho phép nhiều vị trí lắp xoay quanh 360°.
• BPA1119 có đường kính trong 0.88 in. [22.2mm].
• BPA1120 có đường kính trong 1.00 in. [25.4mm].
• BPA1121 có đường kính trong 1.25 in. [31.7mm].

Bản vẽ CAD

Giá đỡ tay cầm tiêu chuẩn BPD1100 có bố trí lỗ ở mặt sau để lắp khớp gá cổ tiêu chuẩn (collar mount) của Knight, cho phép xoay chỉnh vị trí tay cầm quanh trục thẳng đứng.

• Lắp được các cụm van của tay cầm điều khiển khí nén và điện của Knight.
• Bố trí lỗ cho phép nhiều vị trí lắp xoay quanh 360°.
• Bố trí lỗ phía sau để lắp khớp gá cổ tiêu chuẩn (collar mount) của Knight.
• Vật liệu chắc, bền.
• Đế tay cầm điều khiển bằng thép.

Bản vẽ CAD

Tay nắm công thái học BPD1125 dùng được cho mọi tay cầm điều khiển điện và khí nén, hoặc làm tay nắm phụ trên thiết bị trợ lực nâng và đồ gá cuối (end effector).

• Vật liệu cao su Alcryn cho cảm giác cầm êm và chắc tay.
• Tạo hình theo dáng bàn tay.
• Lắp đặt dễ dàng kiểu trượt vào.
• Đường kính trong: 0.75 in. [19.1mm].
• Đạt tiêu chí kích thước công thái học.
• Vật liệu chắc, bền.

• Tay nắm vinyl đen loại bền.
• Lắp đặt dễ dàng kiểu trượt vào.
• Dạng thẳng, tròn, thuôn, bề mặt nhẵn.
• Dải nhiệt độ: -20° F đến 180° F.
• Đường kính trong: 0.88 in. [22.2mm].
• Vật liệu chắc, bền.

Kết hợp giá đỡ tay cầm tiêu chuẩn BPA1100 và tay nắm công thái học BPD1125 của Knight. BPA9000 có (3) phiên bản, phù hợp với (3) cỡ khớp gá cổ tiêu chuẩn (collar mount) của Knight.

• BPA9000-0 không có khớp gá cổ.
• BPA9000-1 có khớp gá cổ 0.88 in. [22.2mm].
• BPA9000-2 có khớp gá cổ 1.00 in. [25.4mm].
• BPA9000-3 có khớp gá cổ 1.25 in. [31.7mm].
• Không kèm khớp gá cổ tiêu chuẩn (collar mount) của Knight.

Bản vẽ CAD

Tấm chuyển đổi 4 nút BPA1111 giúp khách hàng dễ dàng lắp thêm (2) cụm van khí nén 1 nút, hoặc (1) cụm van khí nén 2 nút và (1) cụm van khí nén 1 nút, lên tay cầm điều khiển 2 cần gạt sẵn có hoặc lên giá đỡ tay cầm điều khiển tiêu chuẩn BPA1100.

• Kết cấu thép.
• Tránh vô tình ấn các cần gạt.
• Vị trí lắp bên trái hoặc bên phải tùy cấu hình cụm van.
• Không kèm phụ kiện lắp đặt.
• Cho phép lắp một trong hai phương án:
  • (2) cụm van khí nén 1 nút.
  • (1) cụm van khí nén 2 nút.
  • hoặc (1) cụm van khí nén 2 nút và (1) cụm van khí nén 1 nút.

• Kết cấu thép.
• Cho phép lắp thêm một cụm van khí nén 1 nút.
• Tránh vô tình ấn các cần gạt.
• Vị trí lắp bên trái hoặc bên phải.
• Không kèm phụ kiện lắp đặt.

Tấm bảo vệ 1 nút BPA1116 lắp lên tay cầm điều khiển có (1) cụm van 1 nút, giúp người vận hành không vô tình ấn nút cần gạt khi nắm hoặc đặt tay cầm xuống.

• Bảo vệ tay cầm điều khiển 1 cần gạt.
• Kèm phụ kiện lắp đặt.
• Lắp cho (1) cụm van 1 nút.
• Tăng an toàn.
• Tấm bảo vệ bằng thép.
• Tránh vô tình ấn cần gạt.

Tấm bảo vệ 2 nút BPA1117 lắp lên tay cầm điều khiển có (1) cụm van 2 nút, giúp người vận hành không vô tình ấn các nút cần gạt khi nắm hoặc đặt tay cầm xuống.

• Bảo vệ tay cầm điều khiển 2 cần gạt.
• Kèm phụ kiện lắp đặt.
• Lắp cho (1) cụm van 2 nút.
• Tăng an toàn.
• Tấm bảo vệ bằng thép.
• Tránh vô tình ấn cần gạt.

Tấm bảo vệ 3 nút BPA1128 lắp lên tay cầm điều khiển có (1) cụm van 3 nút, giúp người vận hành không vô tình ấn các nút cần gạt khi nắm hoặc đặt tay cầm xuống.

• Bảo vệ tay cầm điều khiển 3 cần gạt.
• Kèm phụ kiện lắp đặt.
• Lắp cho (1) cụm van 1 nút và (1) cụm van 2 nút.
• Tăng an toàn.
• Tấm bảo vệ bằng thép.
• Tránh vô tình ấn các cần gạt.

Tấm bảo vệ 4 nút BPA1129 lắp lên tay cầm điều khiển có (2) cụm van 2 nút, giúp người vận hành không vô tình ấn các nút cần gạt khi nắm hoặc đặt tay cầm xuống.

• Bảo vệ tay cầm điều khiển 4 cần gạt.
• Kèm phụ kiện lắp đặt.
• Lắp cho (2) cụm van 2 nút.
• Tăng an toàn.
• Tấm bảo vệ bằng thép.
• Tránh vô tình ấn các cần gạt.

Tấm bảo vệ 4 nút BPA1130 lắp lên tay cầm điều khiển có (1) cụm van 2 nút và (2) cụm van 1 nút, giúp người vận hành không vô tình ấn các nút cần gạt khi nắm hoặc đặt tay cầm xuống.

• Bảo vệ tay cầm điều khiển 4 cần gạt.
• Kèm phụ kiện lắp đặt.
• Lắp cho (1) cụm van 2 nút và (2) cụm van 1 nút.
• Tăng an toàn.
• Tấm bảo vệ bằng thép.
• Tránh vô tình ấn các cần gạt.

• Cần gạt bằng thép.
• Thiết kế vát góc bên phải.
• Uốn cong theo công thái học.
• Ký hiệu dập nổi.
• Tùy chọn màu theo yêu cầu.
• Cần gạt vát góc.
• Nhiều ngôn ngữ.

Cần gạt cong dài bên trái BPD1135 dùng trên tay cầm điều khiển có (4) nút cần gạt, giúp người vận hành với ngón cái tới nút cần gạt phía ngoài ngắn hơn.

• Cần gạt bằng thép.
• Thiết kế vát góc bên trái.
• Uốn cong theo công thái học.
• Tối ưu công thái học.
• Tùy chọn cần gạt ngón cái mã màu.
• Tùy chọn ký hiệu dập nổi.

Cần gạt có thể in ký hiệu chức năng bằng nhiều ngôn ngữ và sơn màu theo yêu cầu của khách hàng. Cần gạt cũng có thể làm vát góc để bù khoảng hở do các cụm điều khiển khác cỡ tạo ra.

• Có ký hiệu chức năng.
• Tùy chọn màu theo yêu cầu.
• Cần gạt vát góc.
• Nhiều ngôn ngữ.

Bộ cáp an toàn BPA1133 giữ hộp điều khiển không bị bung ra hoặc rơi xuống khi xảy ra sự cố.

• Lắp đặt nhanh, dễ dàng.
• Chiều dài tiêu chuẩn 6 ft. [1.82m].
• Đường kính cáp: 0.25 in. [6mm].
• Cáp thép carbon mạ kẽm (Galvanized Wire Rope) GWC
• Khóa cáp Crosby®.
