Tay nâng trợ lực thông minh điện khí nén

Chi tiết nặng hàng chục đến hàng trăm kilogam nếu nâng thủ công thì cần nhiều người và vẫn chậm. Pa lăng thường chỉ lên xuống theo phương đứng, muốn đưa vào khuôn hay đồ gá vẫn phải ghì bằng tay. Lặp lại cả ca dễ gây chấn thương cột sống, vai gáy.

FullSharp cung cấp tay nâng trợ lực thông minh dùng điện và khí nén. Xy lanh khí nén cân bằng đúng trọng lượng tải nên vật gần như không trọng lượng, đẩy nhẹ là đi. Phần điện lo cảm biến tải, khóa giữ khi mất khí hoặc mất điện và chống nhả kẹp ngoài ý muốn.

Tay nâng trợ lực thông minh dùng điện và khí nén

Tay nâng trợ lực thông minh dùng điện và khí nén, lắp trên trụ đứng tại khu vực thao tác trong nhà xưởng.

Thiết bị lắp đặt

Cụm xy lanh khí nén cân bằng: van điều áp giữ lực đẩy bằng trọng lượng tải, vật đứng yên ở mọi độ cao.
Bộ điều khiển điện: mạch hạ áp 24VDC, đọc cảm biến tải và vị trí, khóa giữ tải khi mất điện hoặc tụt áp.
Đầu công tác theo sản phẩm: kẹp, hút chân không hay móc chế riêng theo hình dáng vật cần nâng.
Thân trụ và cần xoay: trụ đứng trên sàn, gắn tường, gắn ray trên cao hoặc lắp trên xe di động, thân quay tới 360 độ.
Tay cầm điều khiển: nút bấm kẹp, xoay, lật ngay tầm tay, một công nhân làm trọn chu trình.

Thông số chính

Tải trọng nâng5 đến 300 kg
Tầm với1,5 đến 4 m
Góc quay thânĐến 360 độ
Áp suất khí nénKhoảng 5 đến 7 bar
Nguồn điện220V hoặc 380V, 50Hz
Mạch điều khiển24VDC hạ áp

Lợi ích cho nhà xưởng

Một người thay hai ba

Việc trước đây cần cả nhóm nay một công nhân điều khiển là đủ.

Định vị tới milimét

Giữ vật lơ lửng ổn định nên căn vào khuôn, đồ gá chính xác, tránh va đập.

Nhiều lớp an toàn

Chống quá tải, tự giữ tải khi mất khí hoặc mất điện, không nhả kẹp ngoài ý muốn.

Hình ảnh lắp đặt thực tế

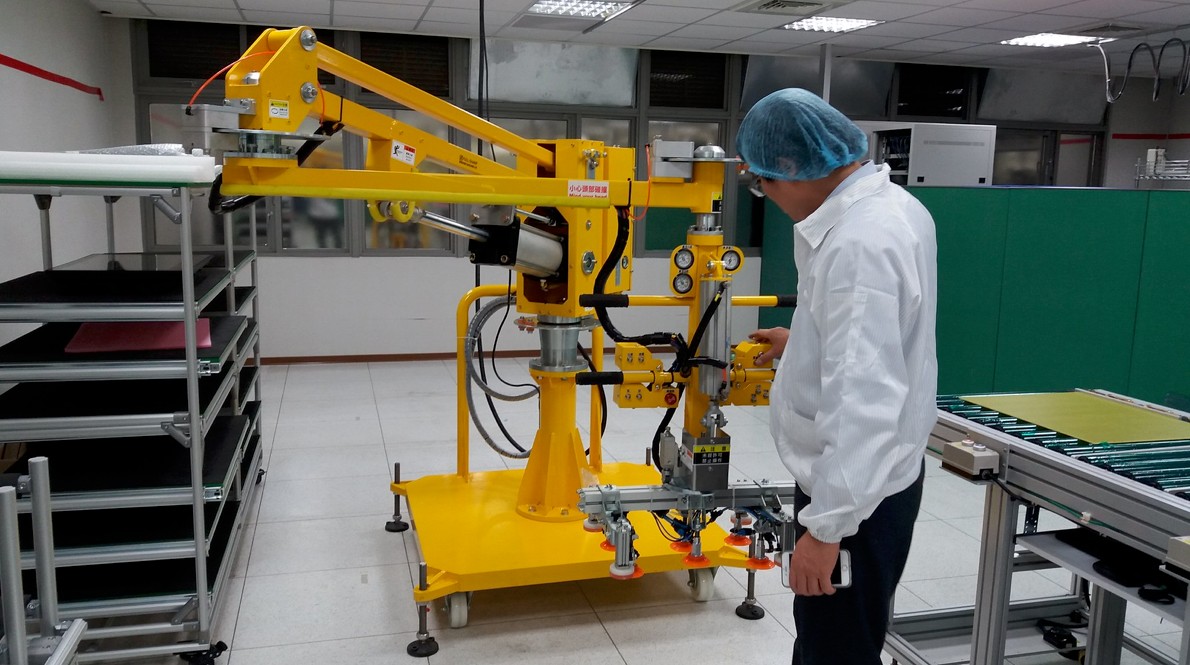

Tay nâng trợ lực thông minh dùng điện và khí nén - ảnh 1

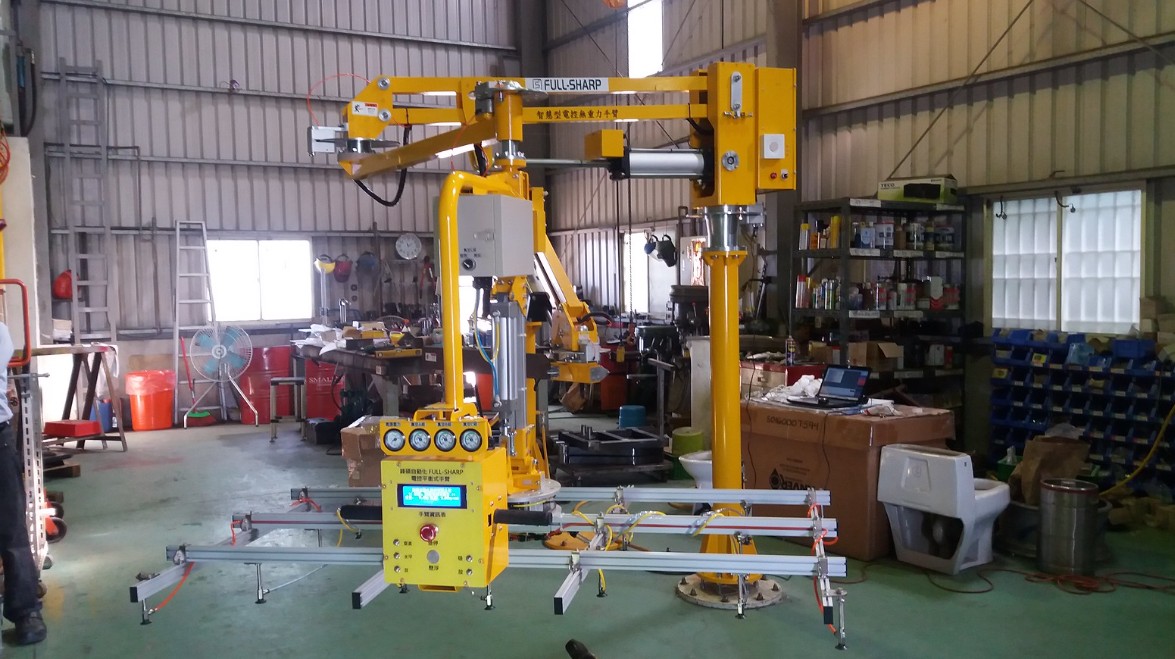

Tay nâng trợ lực thông minh dùng điện và khí nén - ảnh 2

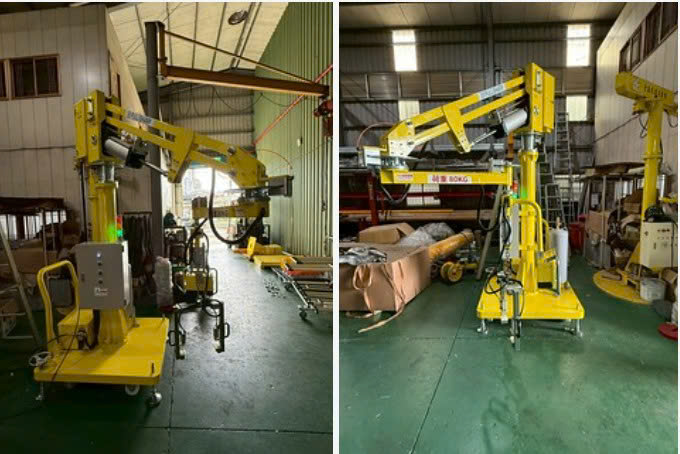

Tay nâng trợ lực thông minh dùng điện và khí nén - ảnh 3

Tay nâng trợ lực thông minh dùng điện và khí nén - ảnh 4

Tay nâng trợ lực thông minh dùng điện và khí nén - ảnh 5

Tay nâng trợ lực thông minh dùng điện và khí nén - ảnh 6

Tay nâng trợ lực thông minh dùng điện và khí nén - ảnh 7

Tay nâng trợ lực thông minh dùng điện và khí nén - ảnh 8

Tay nâng trợ lực thông minh dùng điện và khí nén - ảnh 9

Tay nâng trợ lực thông minh dùng điện và khí nén - ảnh 10

Tay nâng trợ lực thông minh dùng điện và khí nén - ảnh 11

Bấm vào ảnh để xem lớn. Album 11 ảnh chụp tại công trình.

Ứng dụng phù hợp

Cơ khí, ô tô, xe máy: gắp phôi ra vào máy CNC và máy ép nhựa
Thực phẩm, dược phẩm, hóa chất: nâng lật thùng phuy và bao bột
Bao bì, kho vận: xếp dỡ thùng hàng lên pallet
Điện tử: lắp ráp cụm chi tiết nặng trên chuyền

Sản phẩm và dự án liên quan

Tay nâng trợ lực thông minh
Dự án tay nâng trợ lực thông minh đã lắp đặt

Tư vấn lắp đặt cho nhà xưởng của bạn

FullSharp đo khối lượng, hình dáng vật nâng, tầm với và chu trình thao tác để chọn cấu hình tay nâng cùng đầu công tác. Kỹ thuật kiểm tra nguồn khí nén, nguồn điện và kiểu lắp phù hợp mặt bằng. Liên hệ FullSharp để đặt lịch khảo sát.
