Xe nâng cuộn màng di động FS-EL200-FR

Nâng và lắp cuộn màng không bê tay
Dòng tải 40 – 500 kg
Kẹp lõi hoặc kẹp ôm ngoài, đổi nhanh
Pin thay nhanh, sạc 8 giờ

Xe nâng cuộn màng di động FS-EL200-FR

FS-EL200-FR là xe nâng cuộn màng chạy điện nhỏ gọn cho ngành in ấn, bao bì và sản xuất. Cơ cấu nâng khoẻ giúp nhấc cuộn nặng mà không phải bê tay, không còn đau lưng khi chuyển cuộn giữa các máy.

Bảng điều khiển đơn giản cho phép định vị chính xác, đặt cuộn màng mỏng nhẹ nhàng không móp mép. Xe di động linh hoạt, dễ đẩy khắp xưởng; đầu kẹp lõi hoặc kẹp ôm ngoài có thể đổi theo loại cuộn.

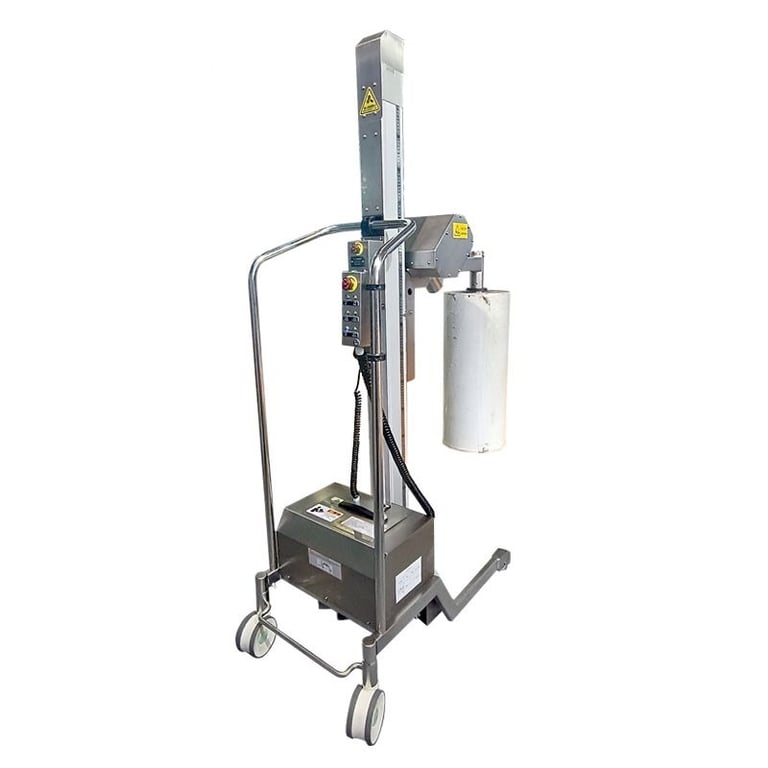

Xe nâng cuộn màng di động FS-EL200-FR – hình 1

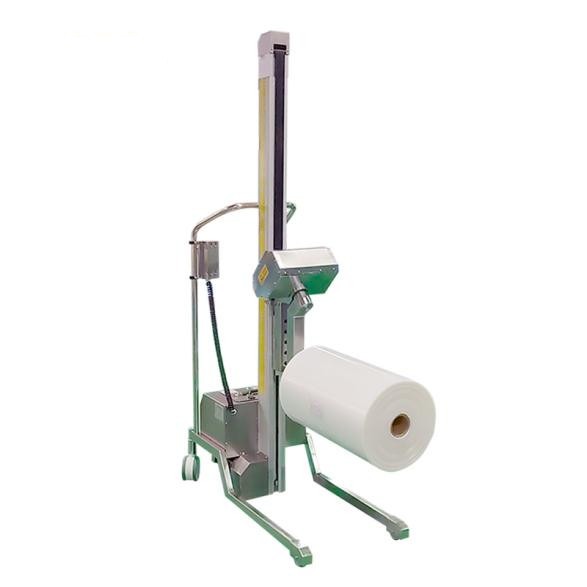

Xe nâng cuộn màng di động FS-EL200-FR – hình 2

Xe nâng cuộn màng di động FS-EL200-FR – hình 3

Đặc điểm nổi bật

Dòng tải 40 – 500 kg, chọn theo khối lượng cuộn
Đầu kẹp lõi hoặc kẹp ôm ngoài, đổi nhanh
Định vị chính xác, 2 cấp tốc độ nâng
Pin thay nhanh, làm việc liên tục hơn 8 giờ
Cột đơn thoáng tầm nhìn, an toàn khi thao tác
Có bản inox cho phòng sạch

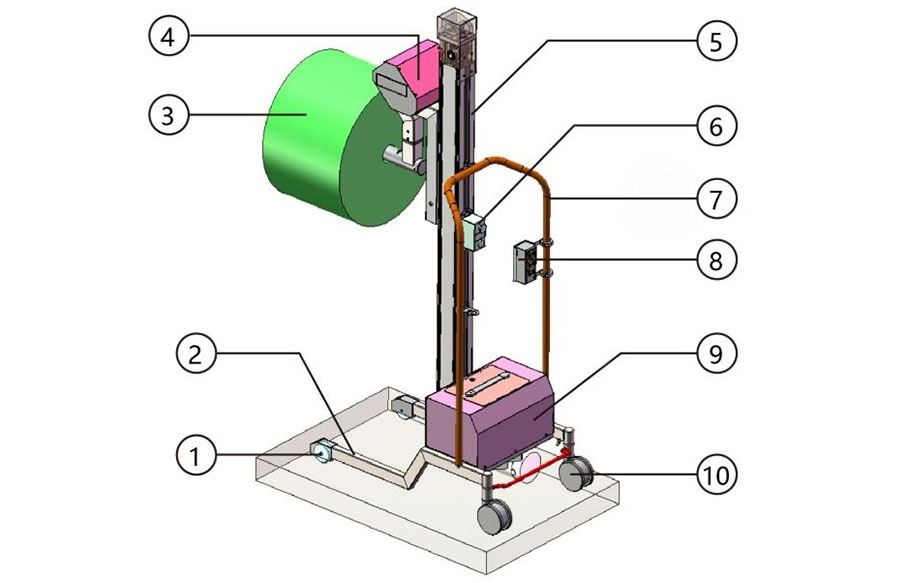

Sơ đồ bộ phận

Bánh trước
Chân xe
Cuộn hàng
Đầu kẹp lõi
Dầm nâng
Nút điều khiển
Tay đẩy
Nút điều khiển
Hộp điện
Bánh sau

Chi tiết cấu tạo

Xe nâng cuộn màng di động FS-EL200-FR – Bánh xe PU bền, phanh trung tâm 3 vị trí: khoá hướng, tự do, phanh toàn phần — Bánh xe PU bền, phanh trung tâm 3 vị trí: khoá hướng, tự do, phanh toàn phần

Xe nâng cuộn màng di động FS-EL200-FR – Hộp pin tháo nhanh, làm việc liên tục hơn 8 giờ — Hộp pin tháo nhanh, làm việc liên tục hơn 8 giờ

Xe nâng cuộn màng di động FS-EL200-FR – Bảng điều khiển rõ ràng: dừng khẩn, báo pin, nút nâng/hạ, xoay, kẹp/nhả — Bảng điều khiển rõ ràng: dừng khẩn, báo pin, nút nâng/hạ, xoay, kẹp/nhả

Xe nâng cuộn màng di động FS-EL200-FR – Cột nâng nhôm, vít nâng kín không có điểm kẹp tay; có đai chống rơi — Cột nâng nhôm, vít nâng kín không có điểm kẹp tay; có đai chống rơi

Thông số kỹ thuật dòng FS-EL

Model	FS-EL40	FS-EL90	FS-EL150	FS-EL250	FS-EL500	FS-EL100E	FS-EL200E
Tải trọng (kg)	40	90	150	250	500	100	200
Hành trình nâng (mm)	1345	981 / 1531 / 2081	979 / 1520 / 2079	974 / 1521 / 2074	1513 / 2063	1672 / 2222	1646 / 2196
Trọng lượng xe (kg)	41	46 / 50 / 53	69 / 73 / 78	77 / 81 / 86	107 / 113	115 / 120	152 / 158
Chiều cao tổng (mm)	1640	1440 / 1990 / 2540	1440 / 1990 / 2540	1440 / 1990 / 2540	1990 / 2540	1990 / 2540	1990 / 2540

Hành trình nâng và trọng lượng ghi nhiều giá trị tương ứng các chiều cao cột khác nhau.

Thông số chung

Ắc quy2 × 12V / 7Ah, thay nhanh, sạc tích hợp
Truyền động nângĐai răng, trục vít kín
Tốc độ nâng2 cấp tốc độ, dừng chính xác
Bảng điều khiểnCó: dừng khẩn, đèn báo, công tắc nguồn
Số lần nâng mỗi lần sạcKhoảng 100 lần nâng 1 m ở tải định mức
Điều khiển từ xaTuỳ chọn (tay bấm rời)
Bánh trướcBánh xoay, bánh cố định hoặc chân chỉnh rộng 480 – 580 mm tuỳ model
Thời gian sạc8 giờ
Vật liệu cột nângNhôm tiêu chuẩn, tuỳ chọn inox SS304 / SS316
Tiêu chuẩnCE EN 13155:2003; có bản phòng sạch và bản chống cháy nổ

Hình ảnh thêm

Xe nâng cuộn màng di động FS-EL200-FR – hình 4

Ứng dụng

In ấn, bao bì: lắp cuộn màng lên máy in, máy ghép, máy chia cuộn
Sản xuất màng, giấy, vải không dệt
Kho cuộn: chuyển cuộn giữa kệ và máy

Tải trọng, chiều cao nâng và đầu kẹp có thể chọn theo yêu cầu. Liên hệ FullSharp để được tư vấn model phù hợp.
