Xe nâng cuộn nằm ngang

Xe nâng cuộn nằm ngang chạy điện 300 kg – 1 tấn

Tải trọng 300 kg, 600 kg hoặc 1.000 kg, chiều cao nâng 1.600 mm hoặc 2.500 mm
Càng cong chữ U đỡ trục cuộn, chỉnh độ rộng và dịch ngang bằng điện
Nâng, di chuyển hoàn toàn bằng điện, người vận hành đứng lái
Ắc quy 24V/200Ah, phanh điện từ, chứng nhận CE, ISO, TUV, GS
Chuyên cho cuộn màng, giấy, điện cực pin lithium, lá kim loại

Khớp chính xác với trục của máy tráng phủ, máy xẻ và máy cuộn để lên xuống, xếp chồng và vận chuyển cuộn nguyên liệu.

Tải PDF thông số

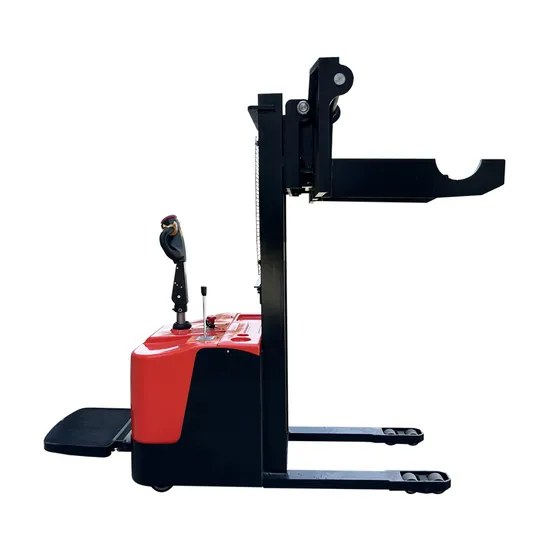

Xe nâng cuộn nằm ngang chạy điện 300 kg – 1 tấn

Xe nâng cuộn nằm ngang là xe nâng chạy điện hoàn toàn, người vận hành đứng lái, trang bị càng đỡ cuộn cong chữ U có thể chỉnh độ rộng và dịch ngang bằng điện. Xe chuyên dùng để lên xuống và vận chuyển cuộn trong các ngành tráng phủ, màng và giấy, còn gọi là xe chuyển cuộn màng hay xe nâng cuộn.

Càng chữ U chỉnh rộng trái phải và dịch ngang bằng điện, nhờ đó canh chính xác với trục của máy tráng phủ, máy cán và máy cuộn. Xe có 5 model với tải trọng 300 kg, 600 kg, 1.000 kg và chiều cao nâng 1.600 mm hoặc 2.500 mm.

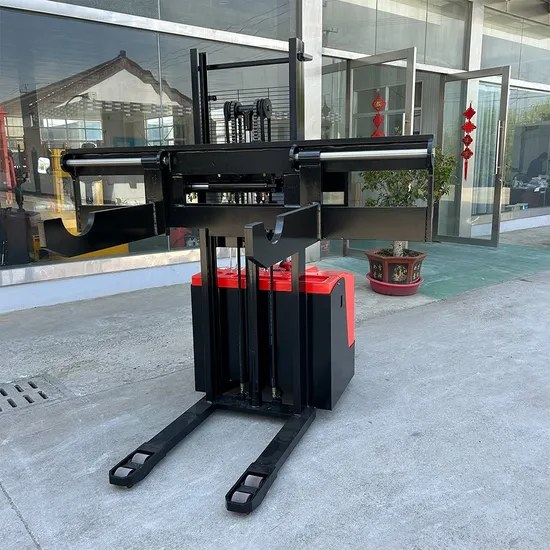

Xe nâng cuộn nằm ngang nhìn từ phía trước

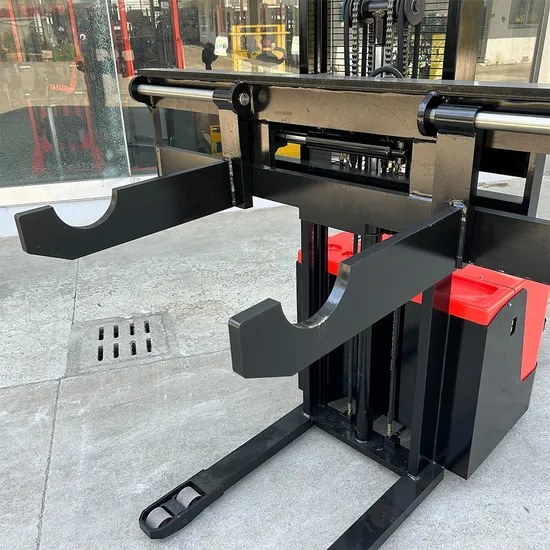

Càng chữ U đỡ cuộn của xe nâng cuộn nằm ngang

Càng chữ U đỡ cuộn, giải pháp trọn gói

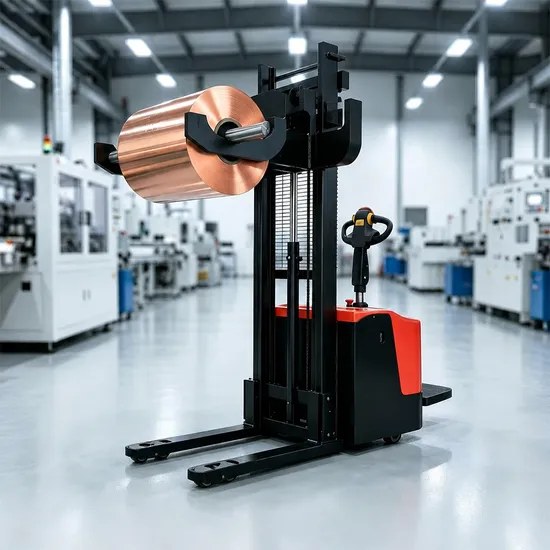

Xe nâng cuộn nằm ngang dùng trong ngành cuộn, giấy in và màng quang học

Khi xử lý cuộn hình trụ, trục xuyên qua lõi cuộn nằm gọn vào rãnh trong của càng cong chữ U. Mặt cong đỡ đều trọng lượng cuộn nên không làm bẹp bề mặt, rãnh khoá giữ trục và cuộn không bị trượt hay rơi.

Nhờ chỉnh rộng và dịch ngang bằng điện, xe phù hợp với cuộn nhiều bề rộng và khớp chính xác với trục của máy tráng phủ, máy xẻ, máy cuộn để lên xuống, xếp chồng và vận chuyển cuộn. Dùng cho cuộn màng quang học, giấy in, lá đồng, lá nhôm và điện cực pin.

Thông số kỹ thuật

Model	FSCDD0316-CZ	FSCDD0616-CZ	FSCDD1016-CZ	FSCDD0325-CZ	FSCDD0625-CZ
Tải trọng (kg)	300	600	1.000	300	600
Chiều cao nâng (mm)	1.600	1.600	1.600	2.500	2.500
Trọng lượng xe (kg)	552	566	630	592	616
Kích thước D × R × C (mm)	1.247 × 1.624 × 1.941	1.850 × 860 × 1.780	1.850 × 880 × 2.100	1.850 × 880 × 2.050	1.850 × 880 × 2.050

Thông số chung cho các model

Độ rộng càng970 – 1.530 mm, chỉnh bằng điện
Chiều cao càng thấp nhất / cao nhất300 – 1.880 mm
Lõi cuộn50 mm
Ắc quy24V / 200Ah
Bộ sạc24V / 30A
Động cơ nâng2,5 kW
Bánh sauØ180 × 50 mm
Bánh trướcØ80 × 70 mm
Lối đi yêu cầuQuay đầu 2.100 mm, tiến lùi 900 mm
Tốc độ nâng (có tải / không tải)60 / 100 mm/s
Tốc độ hạ (có tải / không tải)90 / 70 mm/s
PhanhĐiện từ
Chứng nhậnCE, ISO, TUV, GS
Đóng góiPallet gỗ 185 × 88 × 205 cm, nặng 616 kg (model FSCDD0625-CZ)

Bản vẽ kích thước

Ứng dụng theo ngành

**Ngành pin lithium**
Xưởng tráng phủ: chuyển cuộn điện cực dương, âm cỡ lớn và lõi trống đến và đi khỏi máy tráng phủ. Công đoạn cán, xẻ và cuộn: chuyển cự ly ngắn và thay cuộn điện cực giữa các máy. Xếp tạm và lưu kho cuộn bán thành phẩm trong xưởng sạch. Lưu kho cuộn lá đồng, lá nhôm và cấp cho dây chuyền.

**Ngành màng và vật liệu quang học**
Xưởng màng quang học, màng bảo vệ, màng tách: lên xuống cuộn màng thành phẩm và bán thành phẩm cho máy xẻ và máy cuộn lại. Chuyển và xếp cao cuộn màng quang điện, màng nhựa PVC và PE trong nhà máy màng.

**Ngành giấy và in ấn**
Chuyển và xếp cuộn giấy nền, giấy bao bì cỡ lớn trong nhà máy giấy. Lên xuống cuộn in cho máy in và trạm xẻ tại nhà máy in màu và bao bì.

**Các ngành cuộn khác**
Dệt may: cuộn vải, cuộn sợi hoá học. Lá kim loại: chuyển cuộn thép, cuộn nhôm nhỏ trong xưởng gia công. Bao bì: lưu kho và cấp cuộn màng co, cuộn ống giấy cho sản xuất.

Độ rộng càng, chiều cao nâng và tải trọng có thể thiết kế theo yêu cầu riêng. Liên hệ FullSharp để được tư vấn model phù hợp với cuộn nguyên liệu và máy của bạn.
