Chuyền sản xuất ắc quy cần một vùng nâng rộng nhưng trần nhà không đủ khả năng chịu tải để treo ray. Nếu bắt ray lên kết cấu mái sẵn có thì phải gia cố nhiều, vừa tốn thời gian vừa khó nghiệm thu.

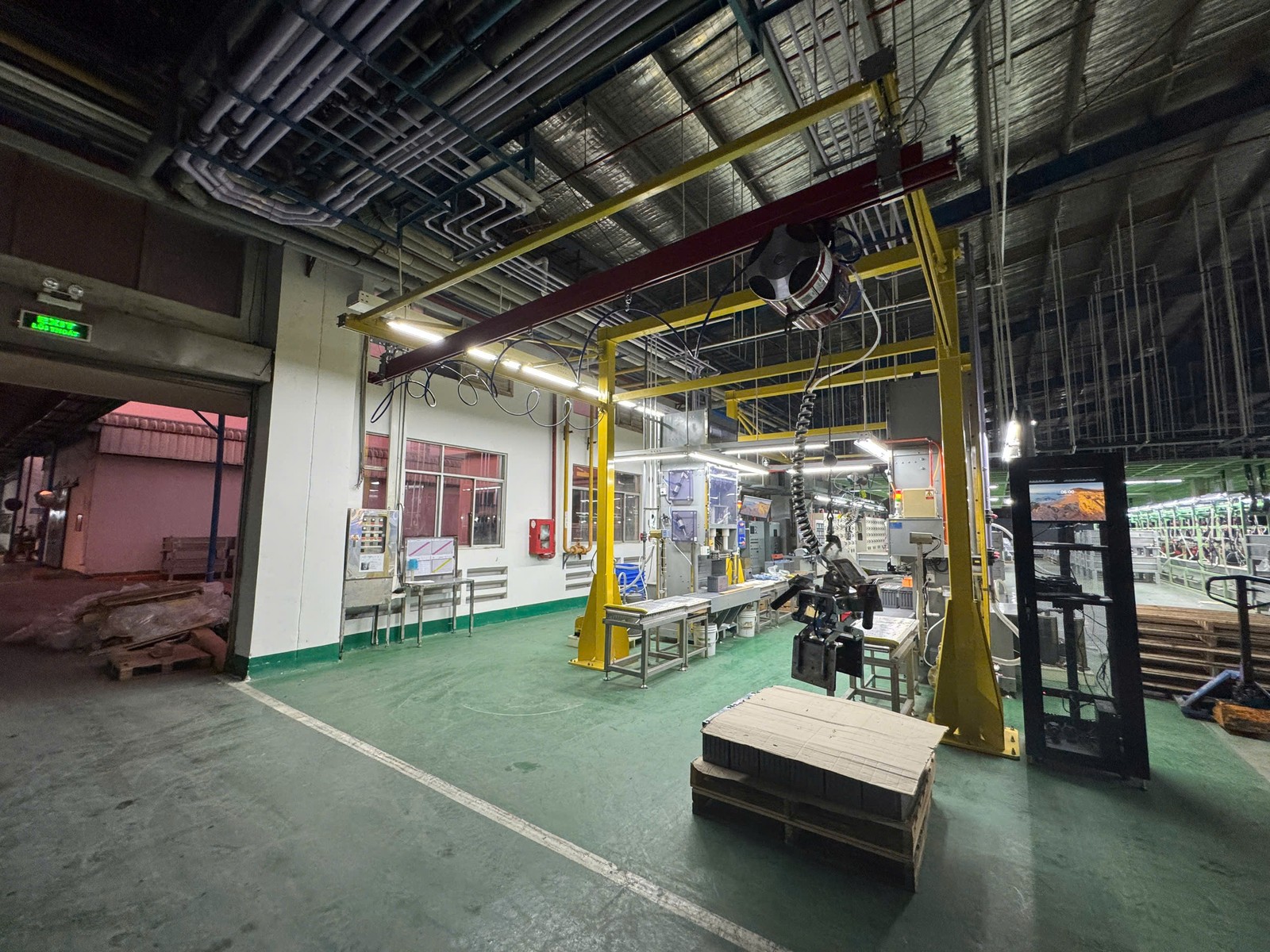

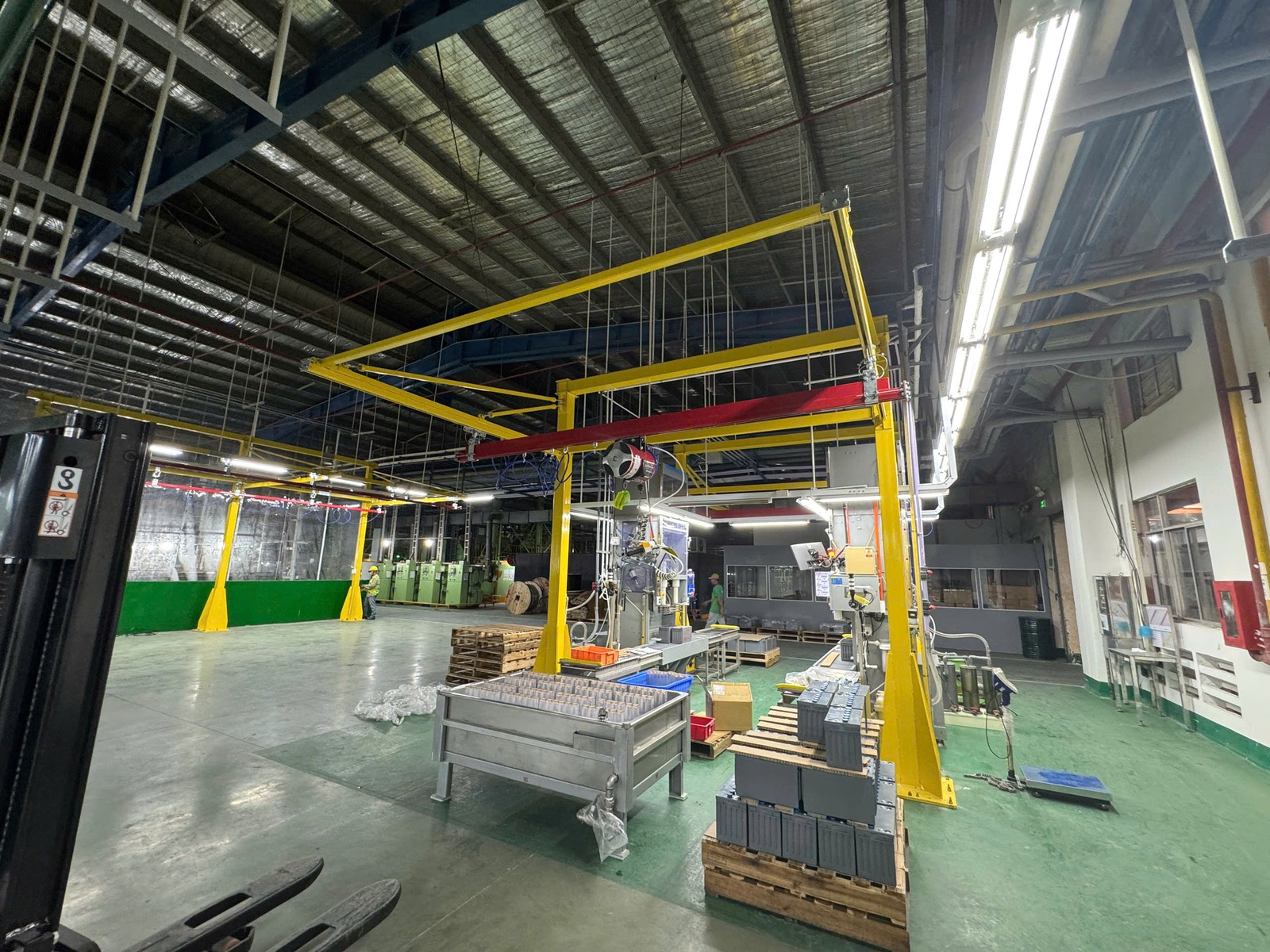

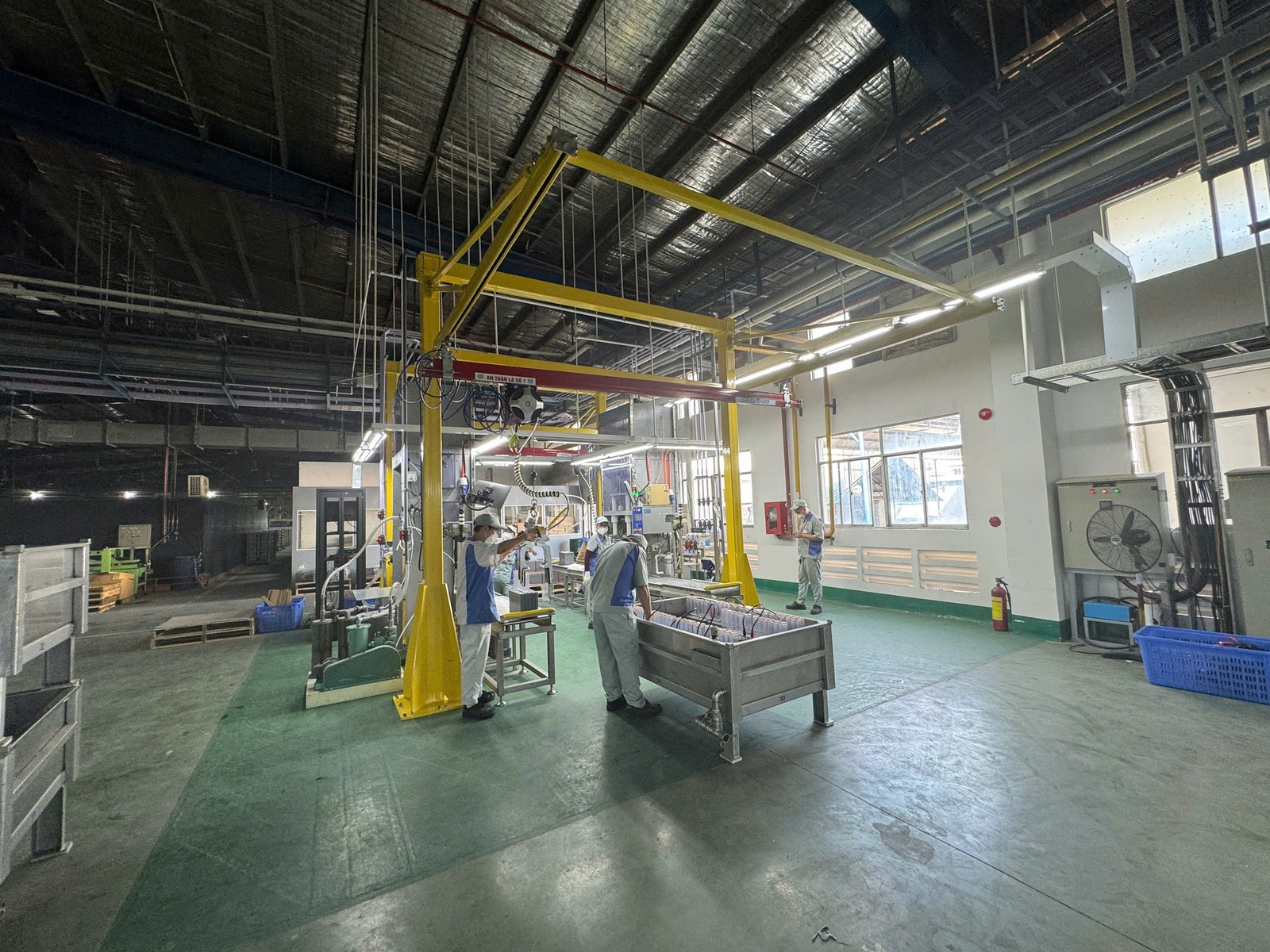

FullSharp dựng bộ khung hai cột độc lập đặt trên nền xưởng, gác thanh ray tải 200 kg lên trên và treo air balancer Knight Global kèm tool kẹp ắc quy. Khung tự đứng nên không đụng tới mái, tuyến ray chạy suốt chiều dài khung để lấy và đặt bình ở hai đầu.

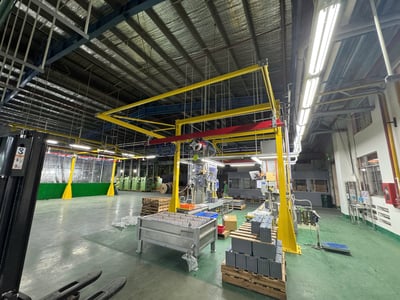

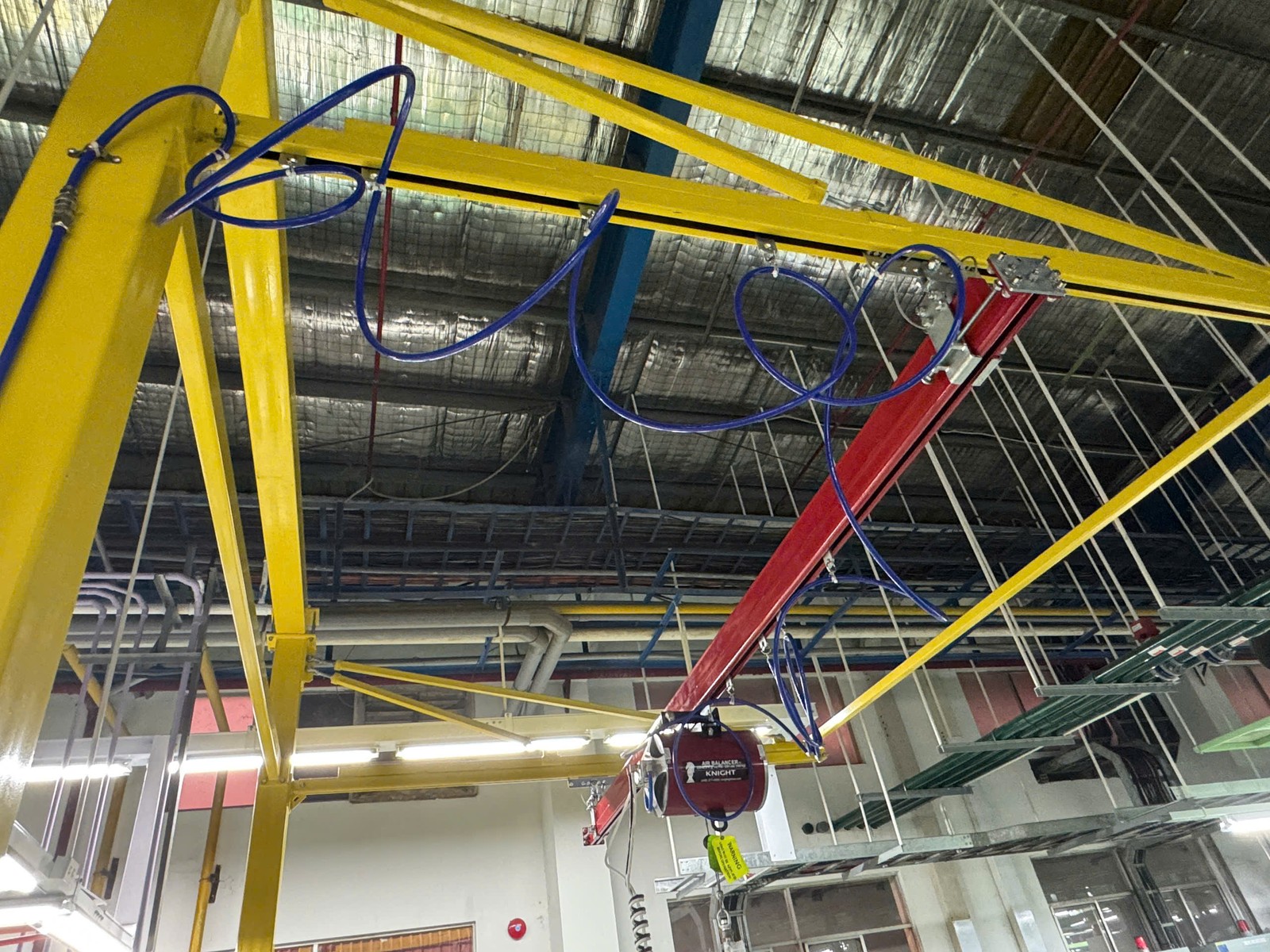

Bộ khung hai cột ray 200 kg treo air balancer và tool kẹp ắc quy

Bộ khung hai cột gác thanh ray 200 kg, treo air balancer Knight Global và tool kẹp ắc quy trong xưởng.

Thiết bị lắp đặt

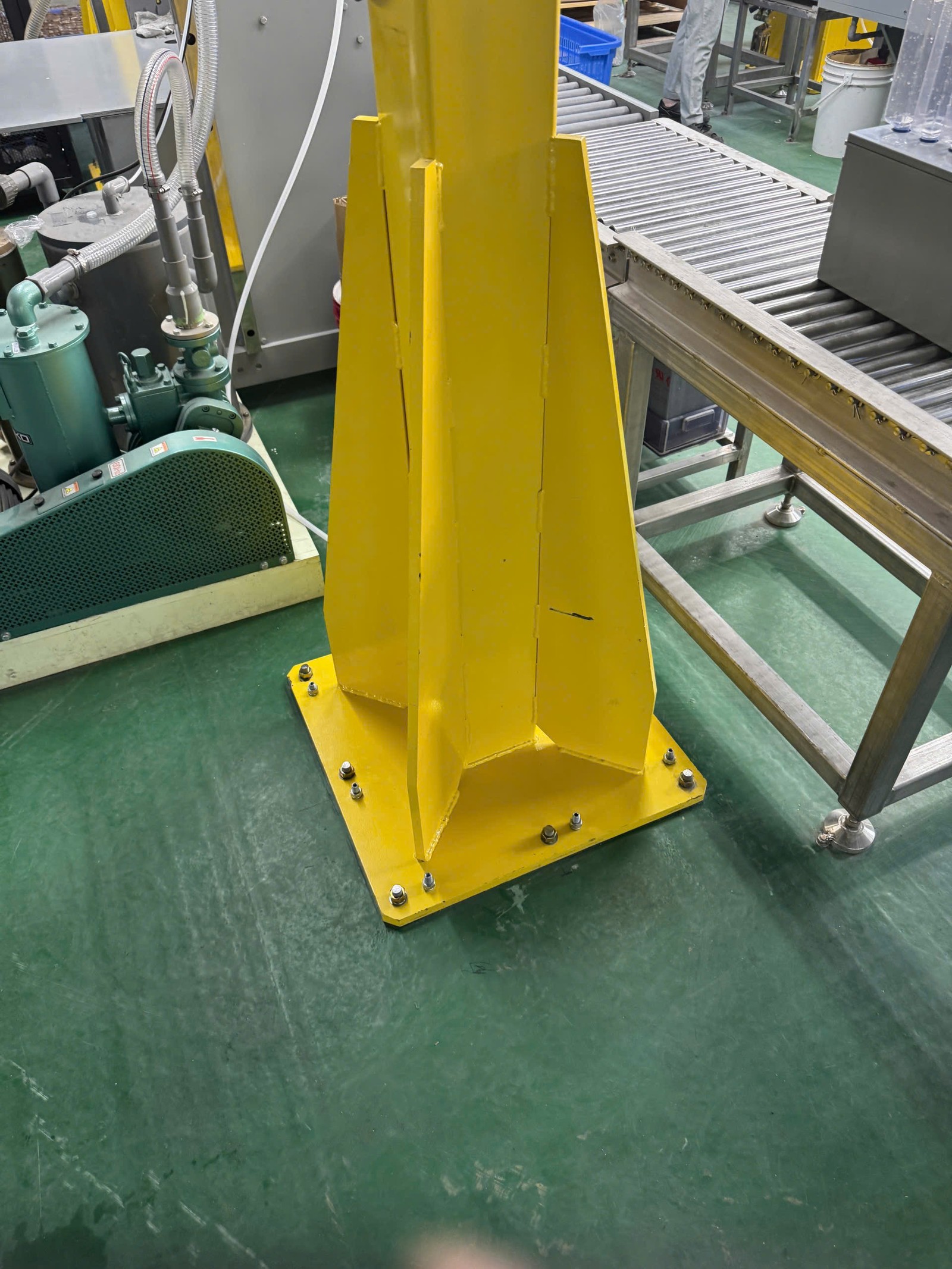

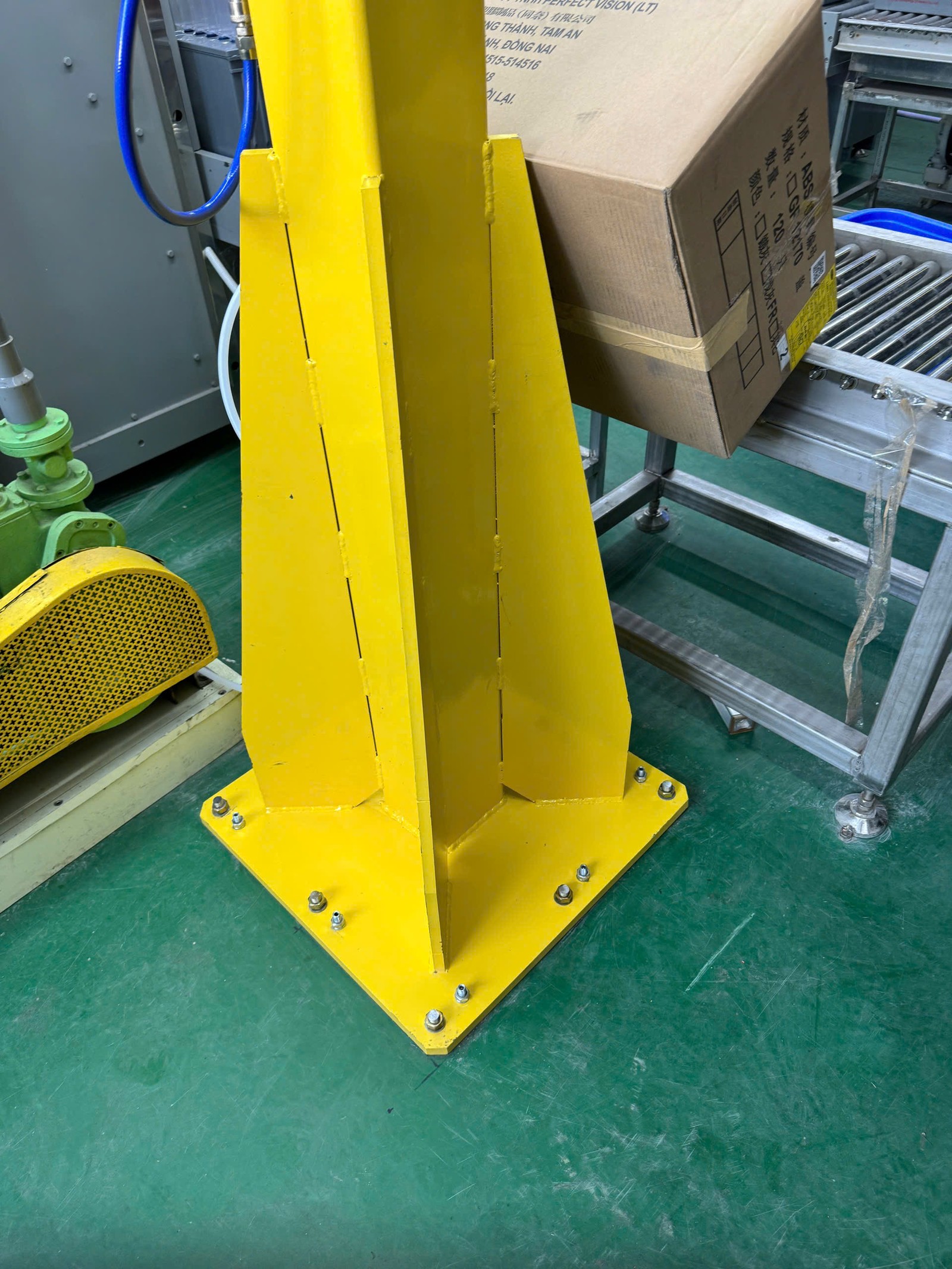

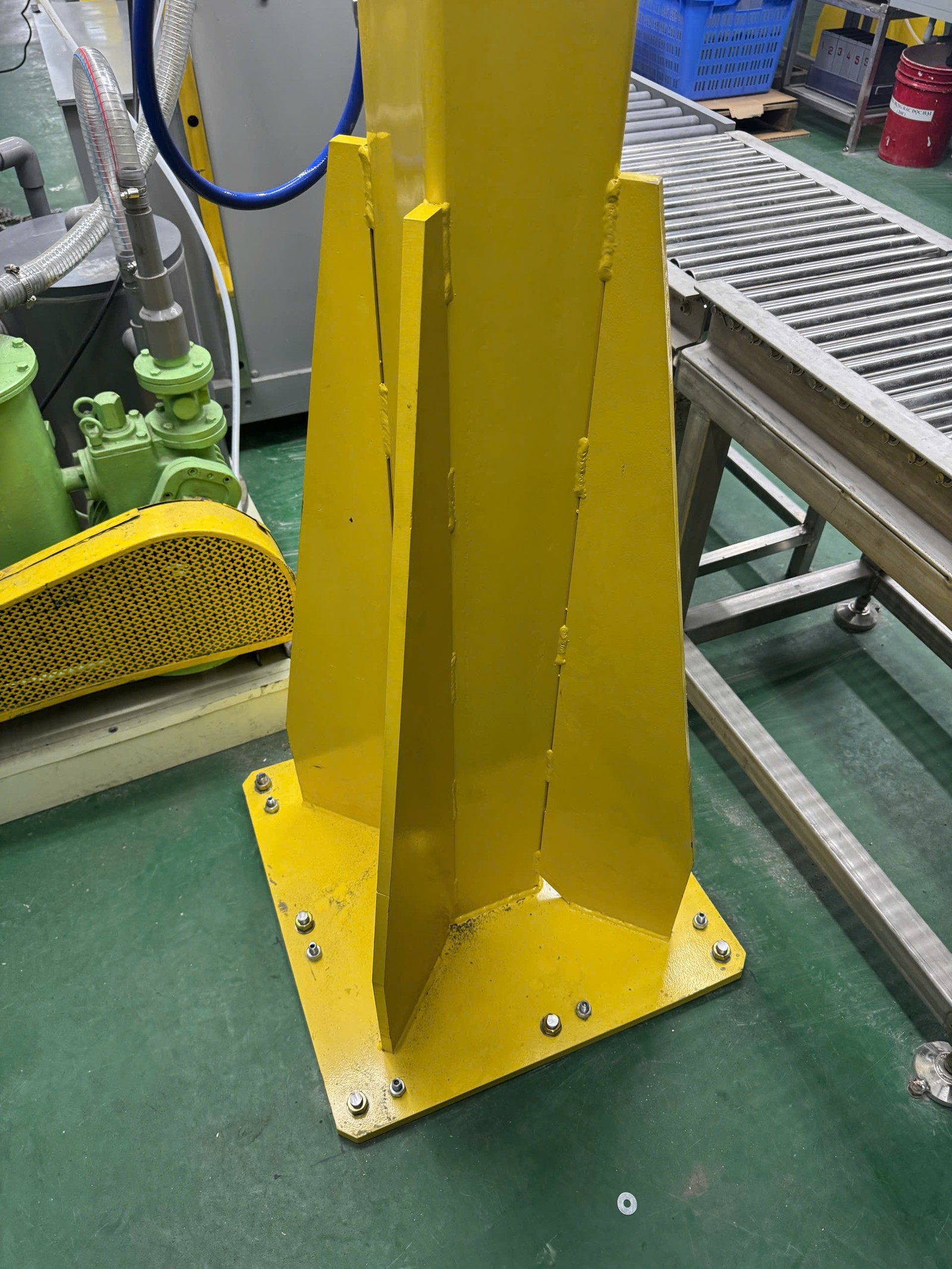

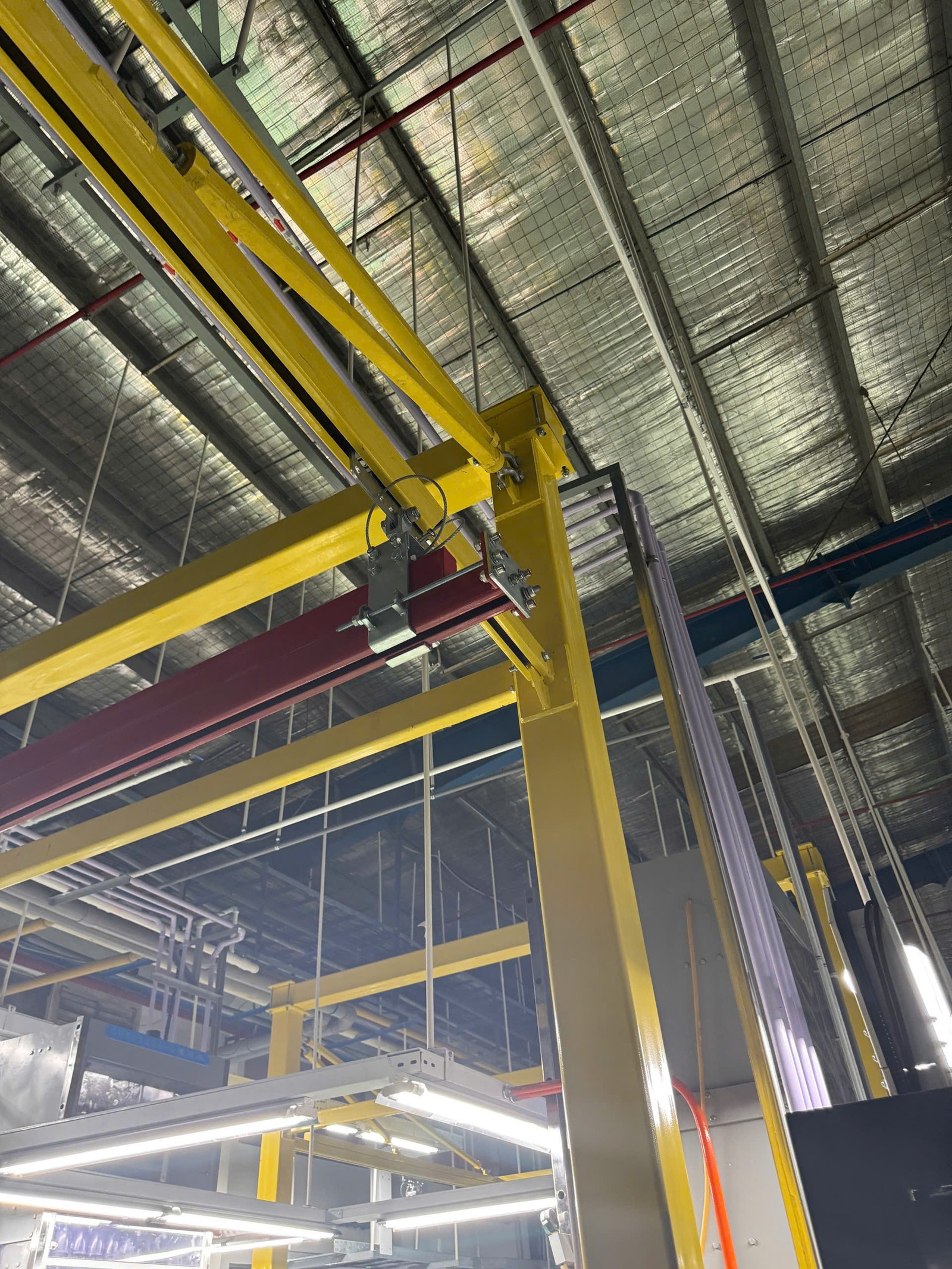

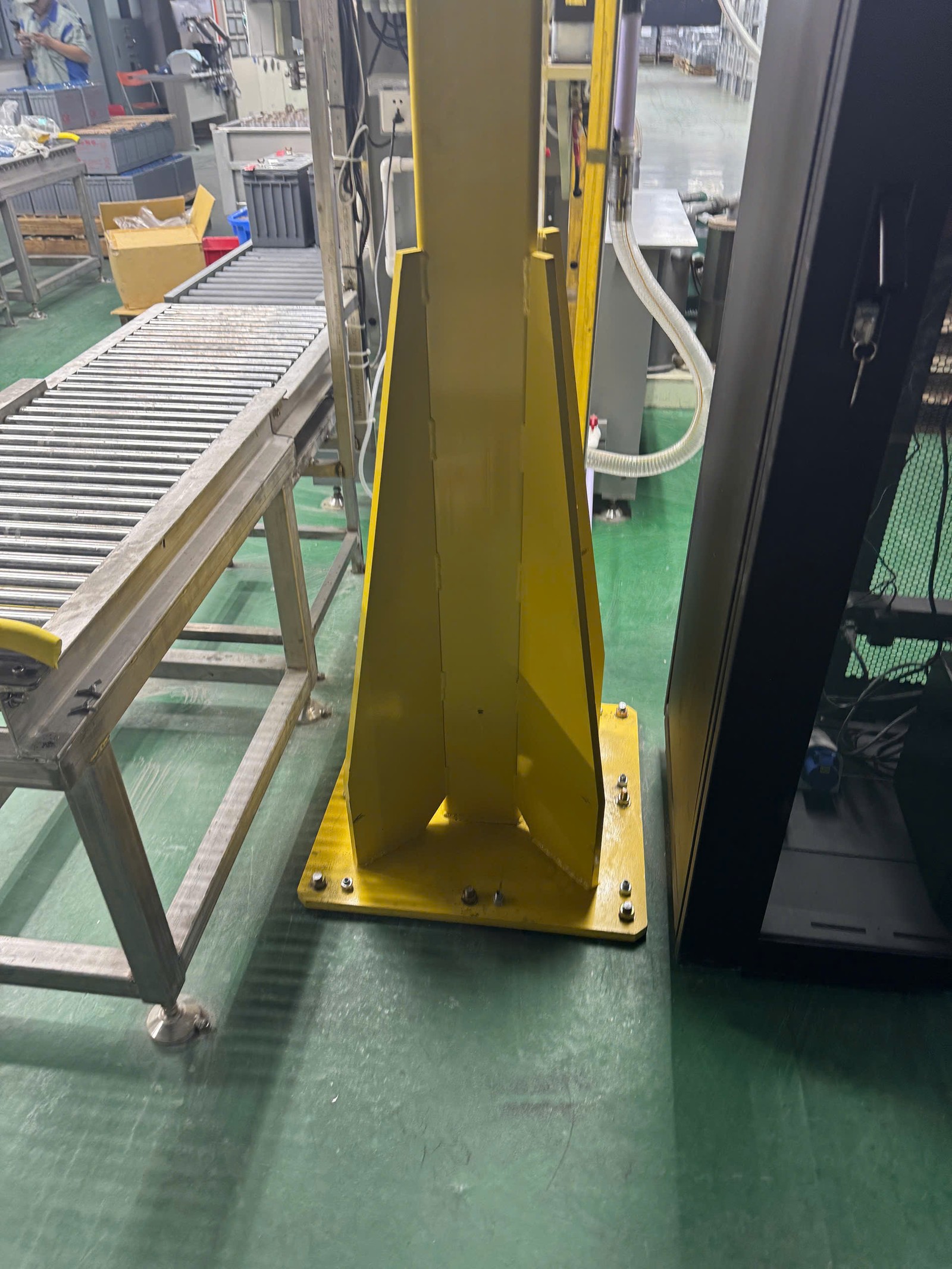

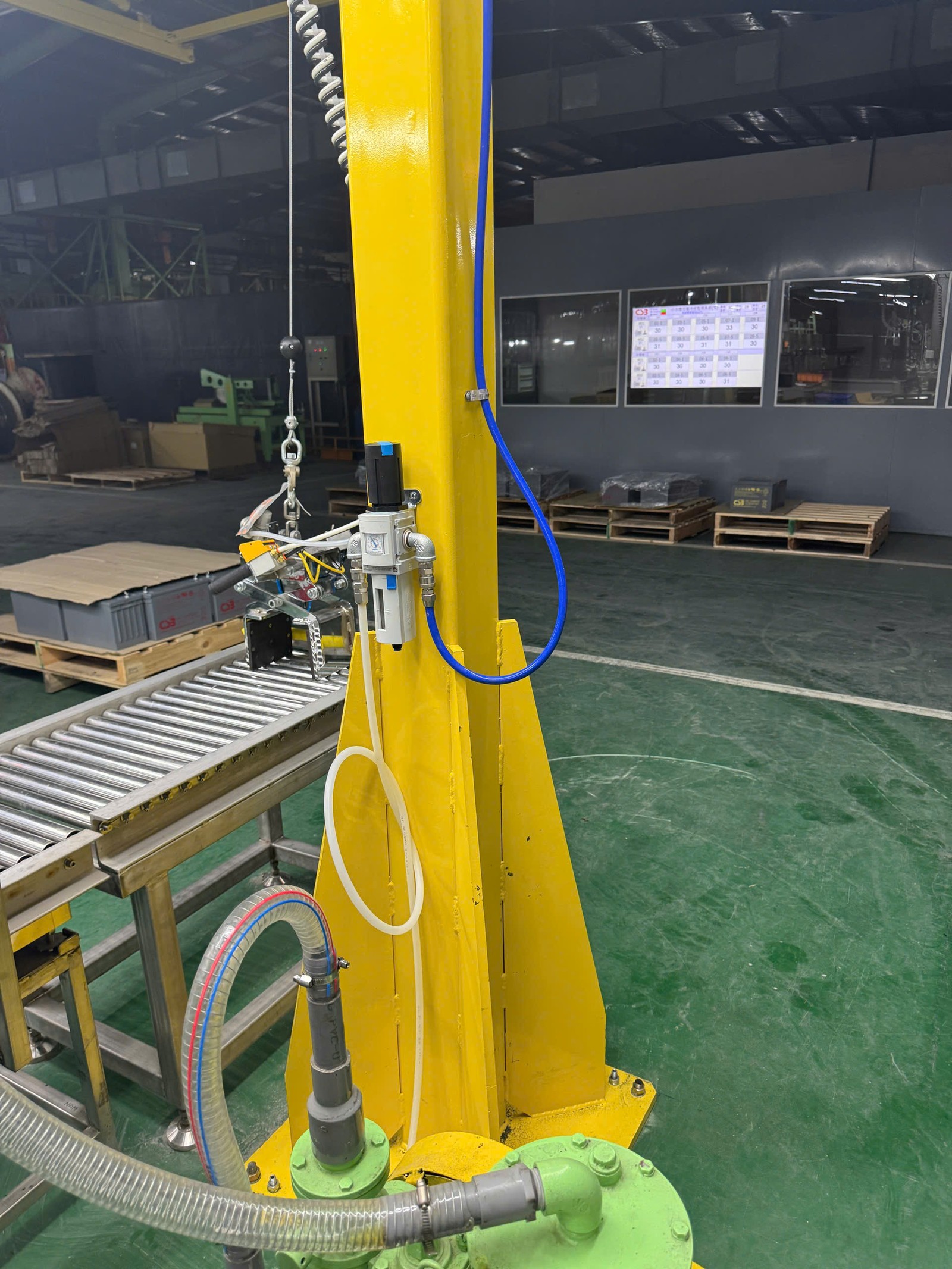

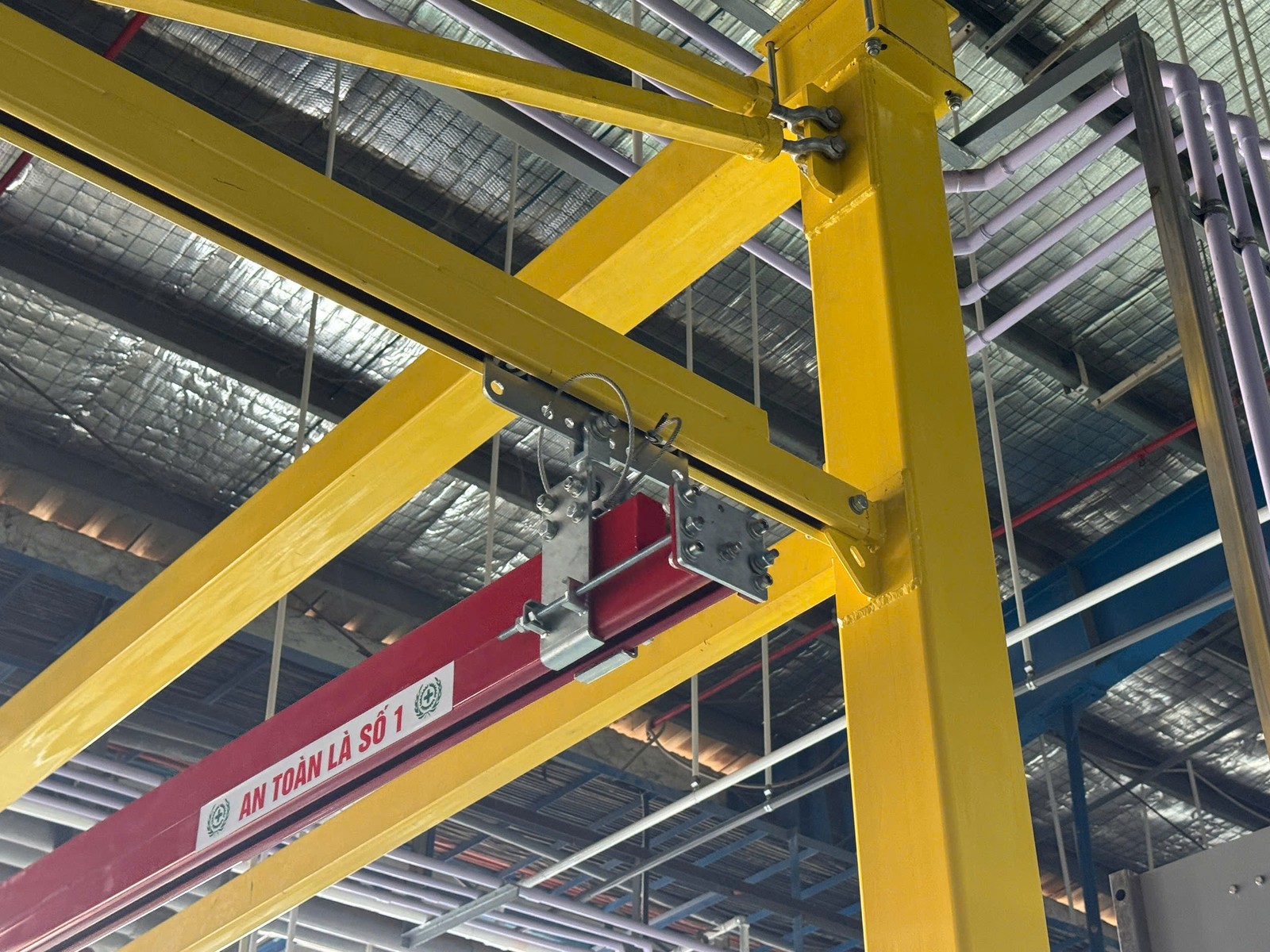

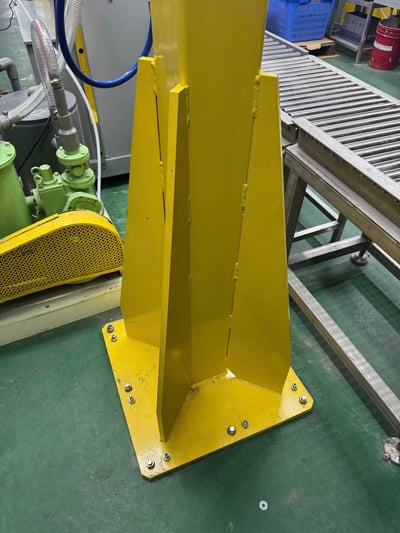

  • Khung hai cột thép: hai chân bắt bu lông nở xuống nền, có bản mã và giằng chống lắc khi xe con chạy tới đầu ray.

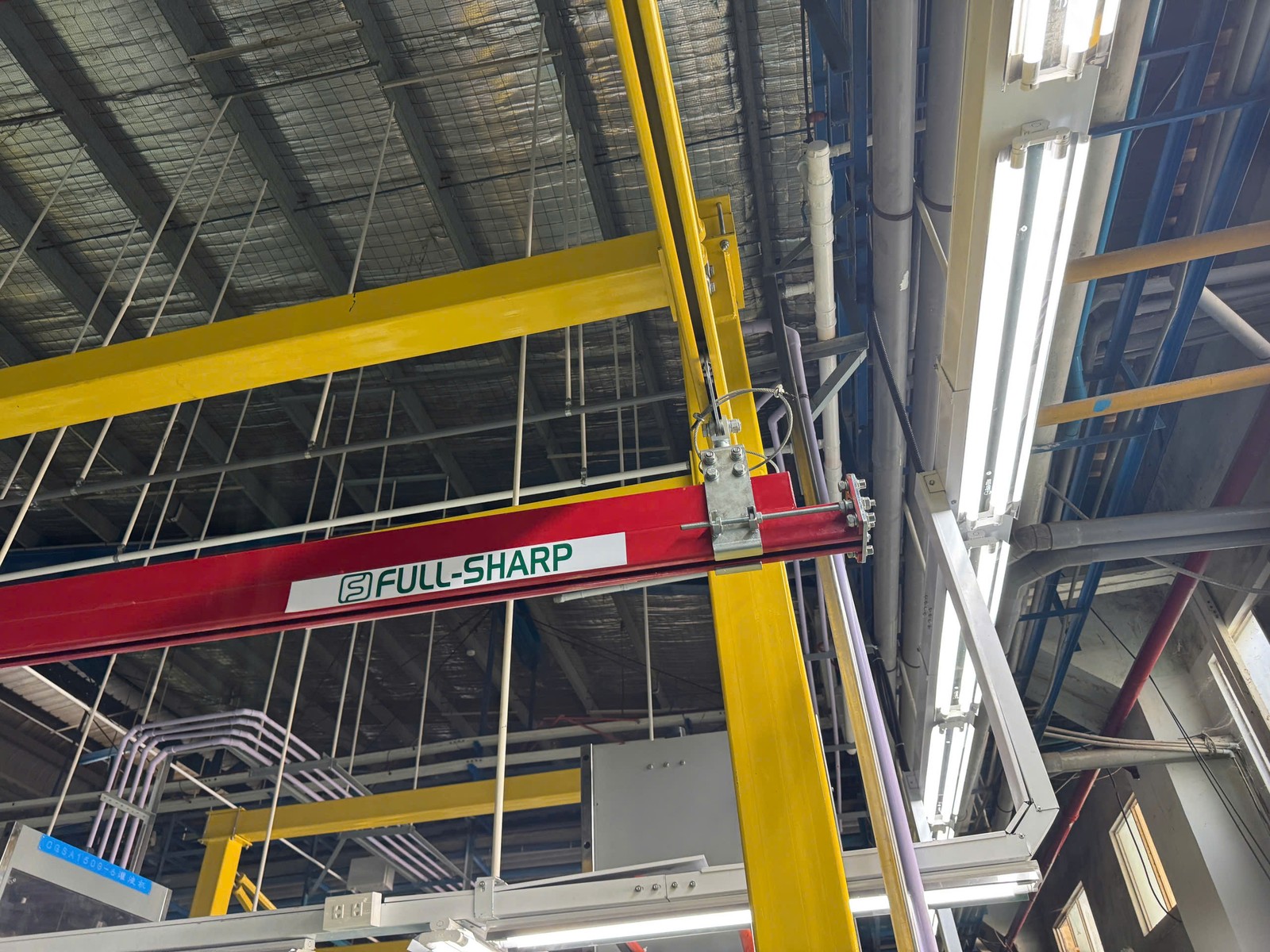

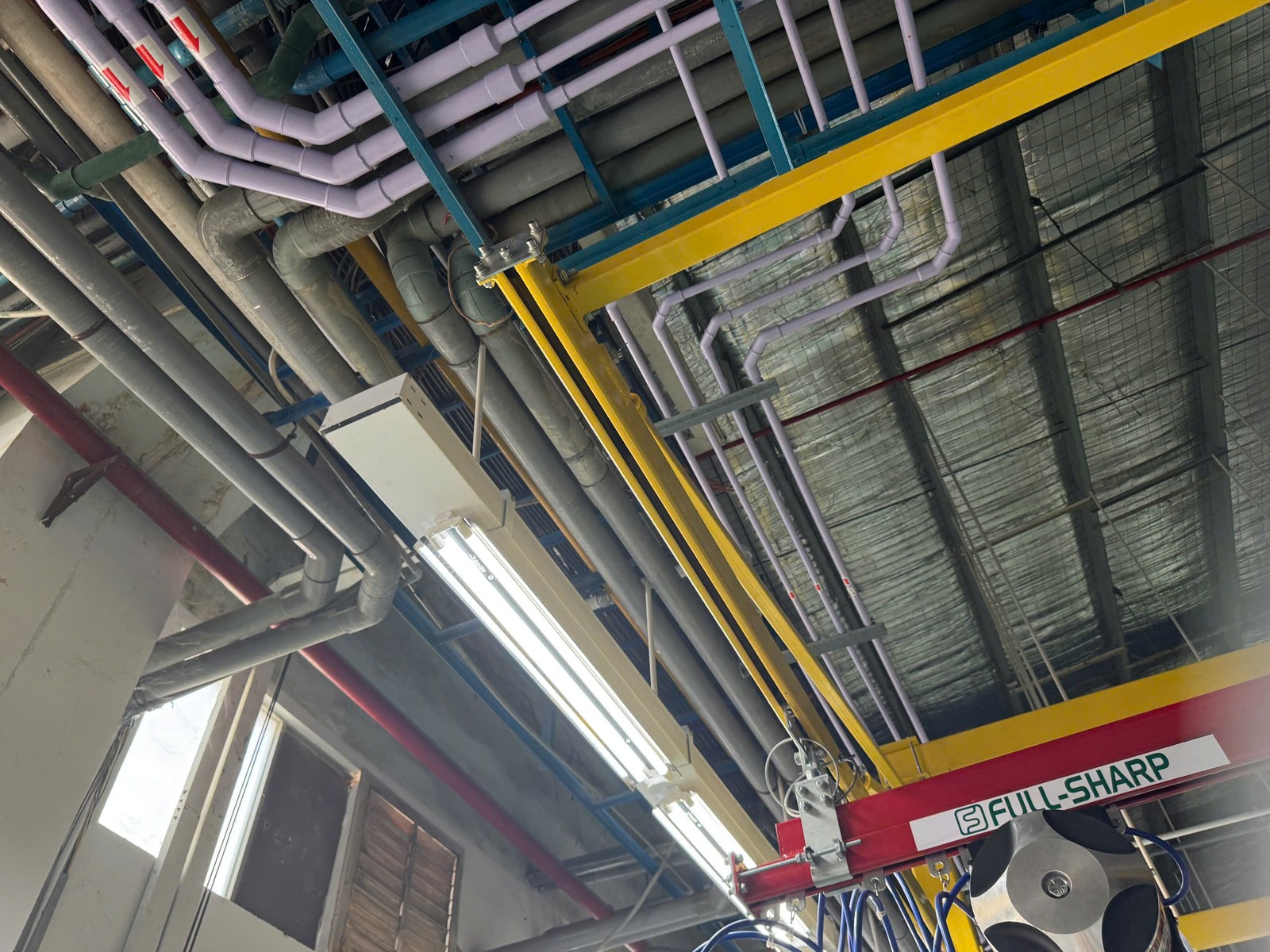

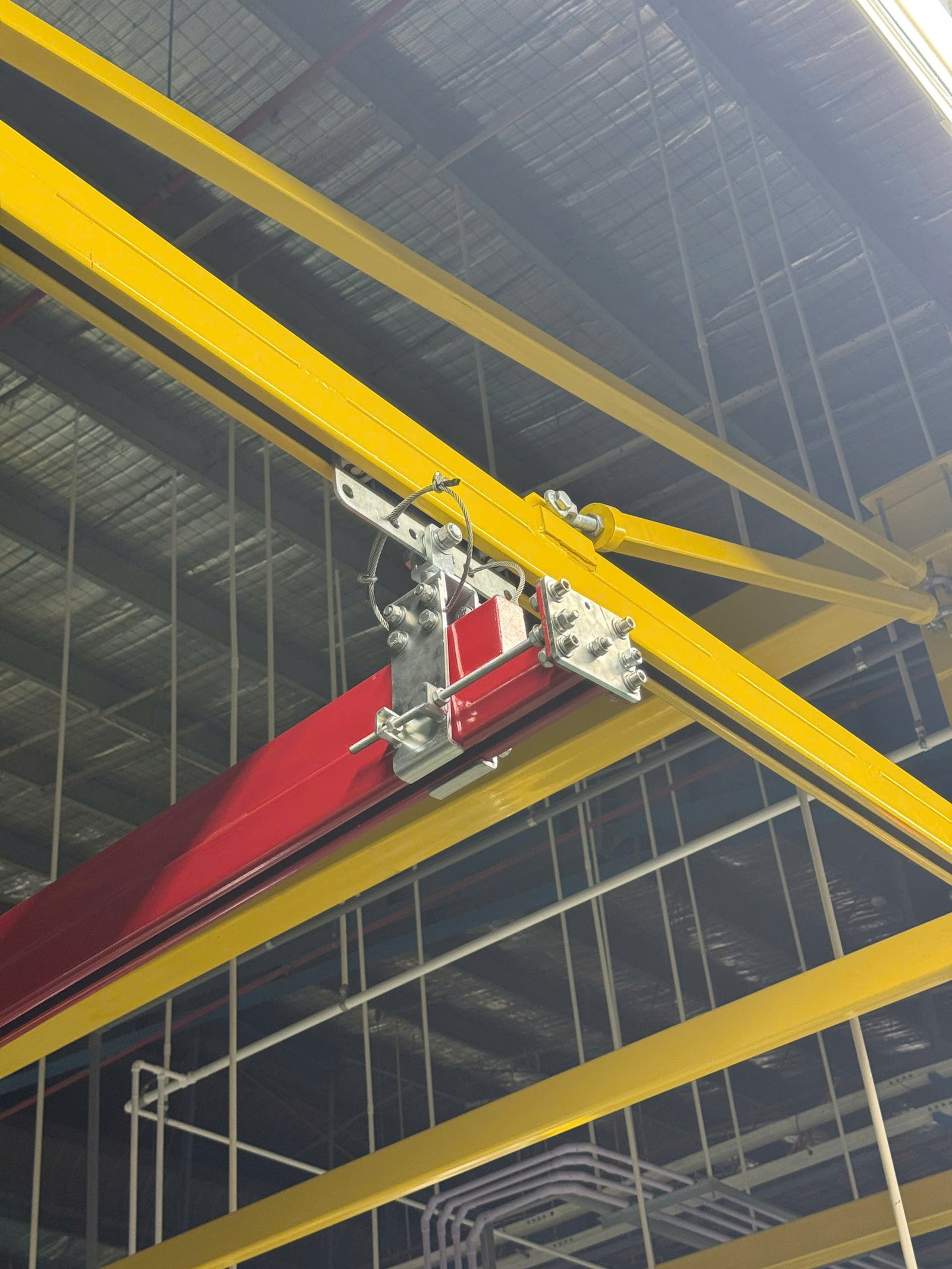

  • Thanh ray tải 200 kg: gác trên đỉnh khung, xe con chạy hết chiều dài để phủ cả hai vị trí thao tác.

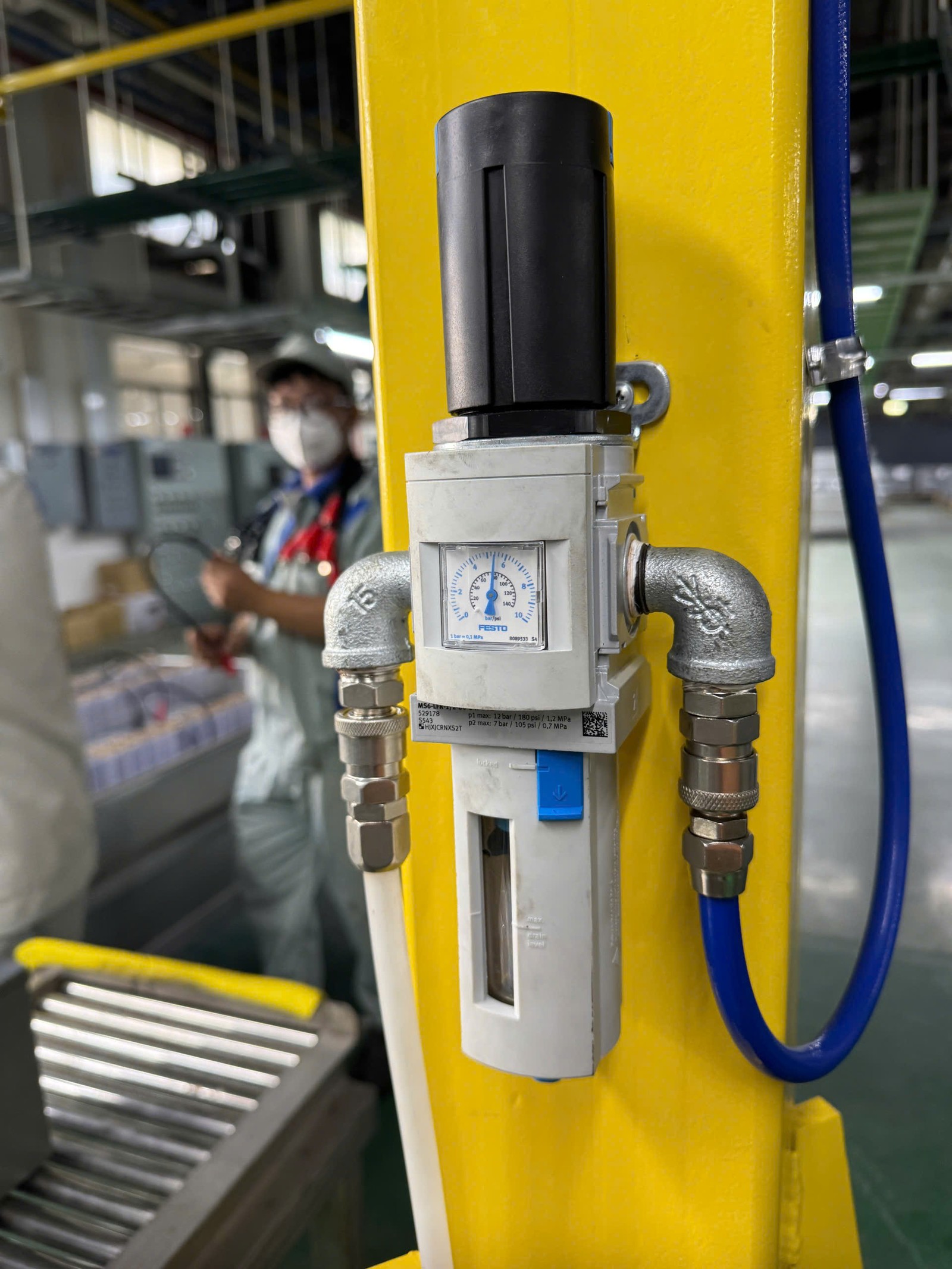

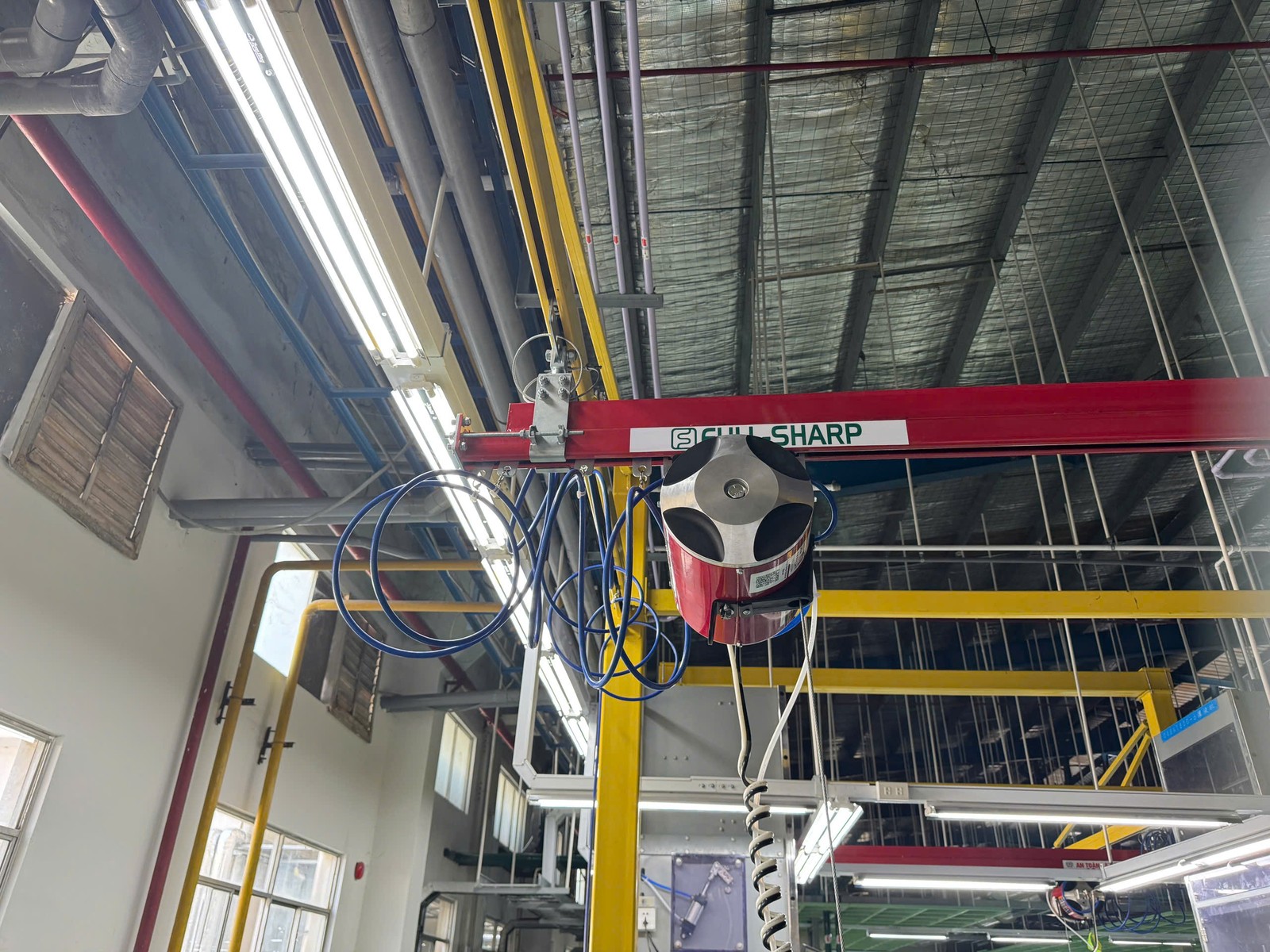

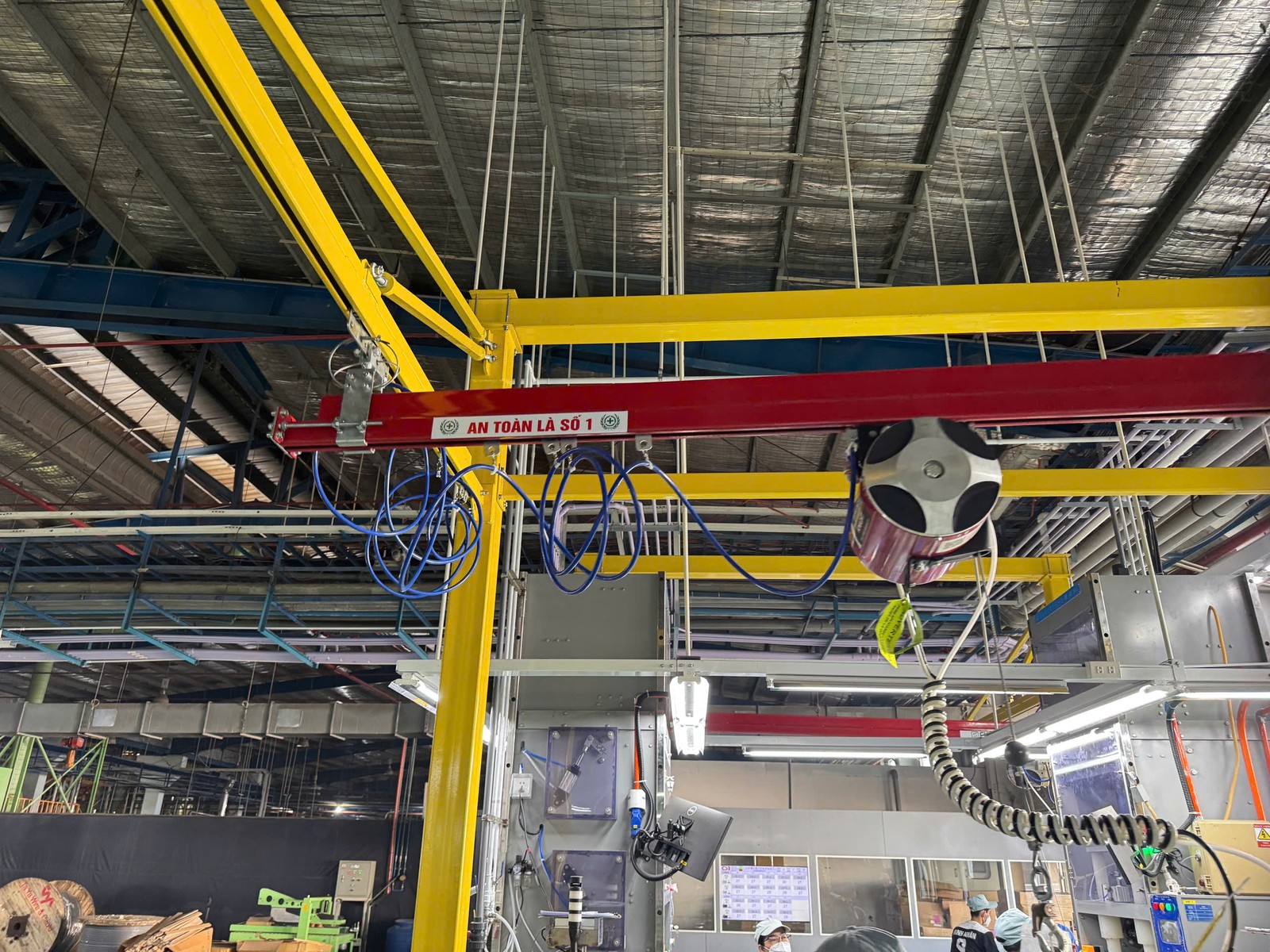

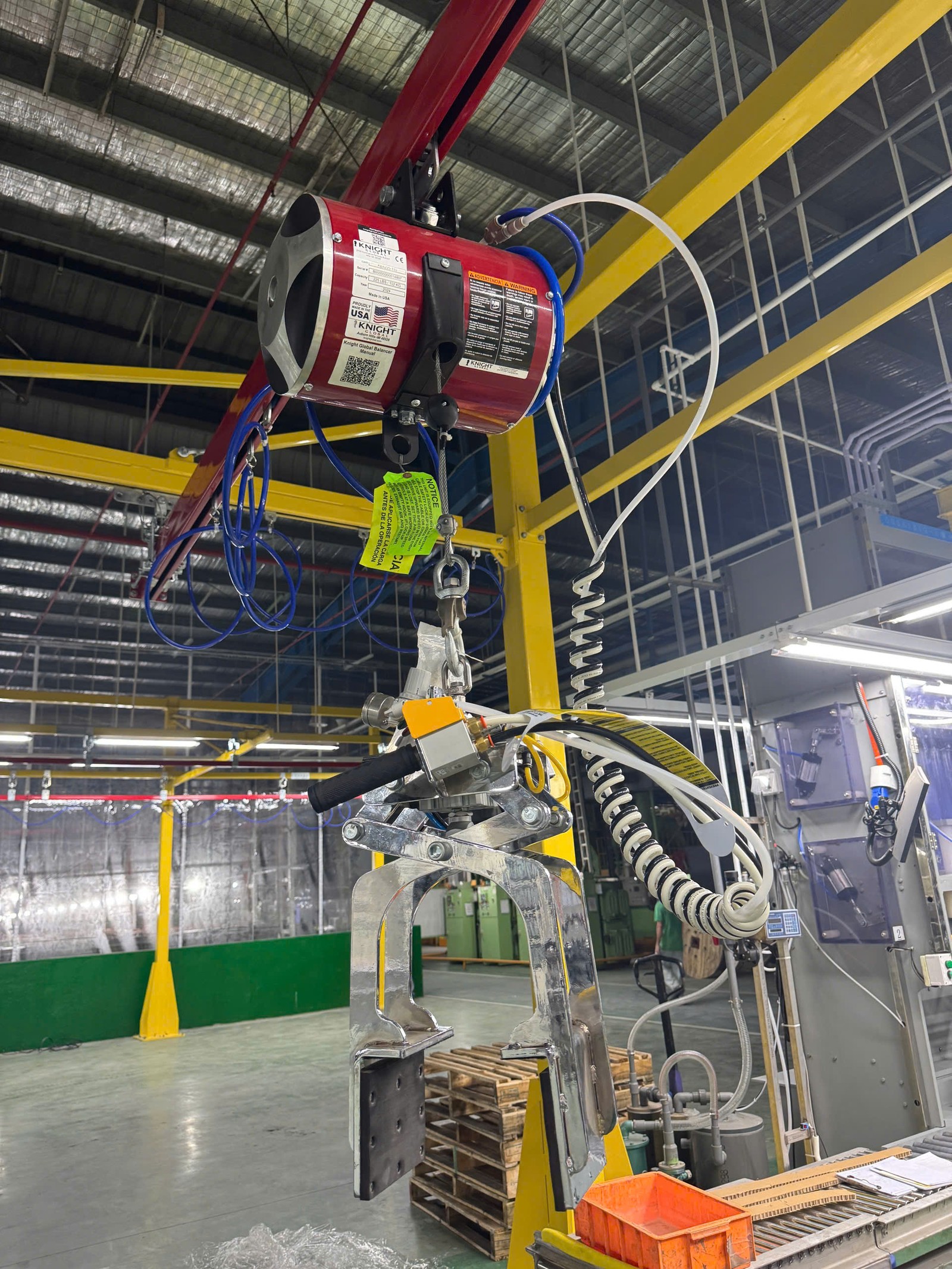

  • Air balancer Knight Global: giữ ắc quy lơ lửng, thợ đẩy tay là bình đi theo, buông tay là dừng.

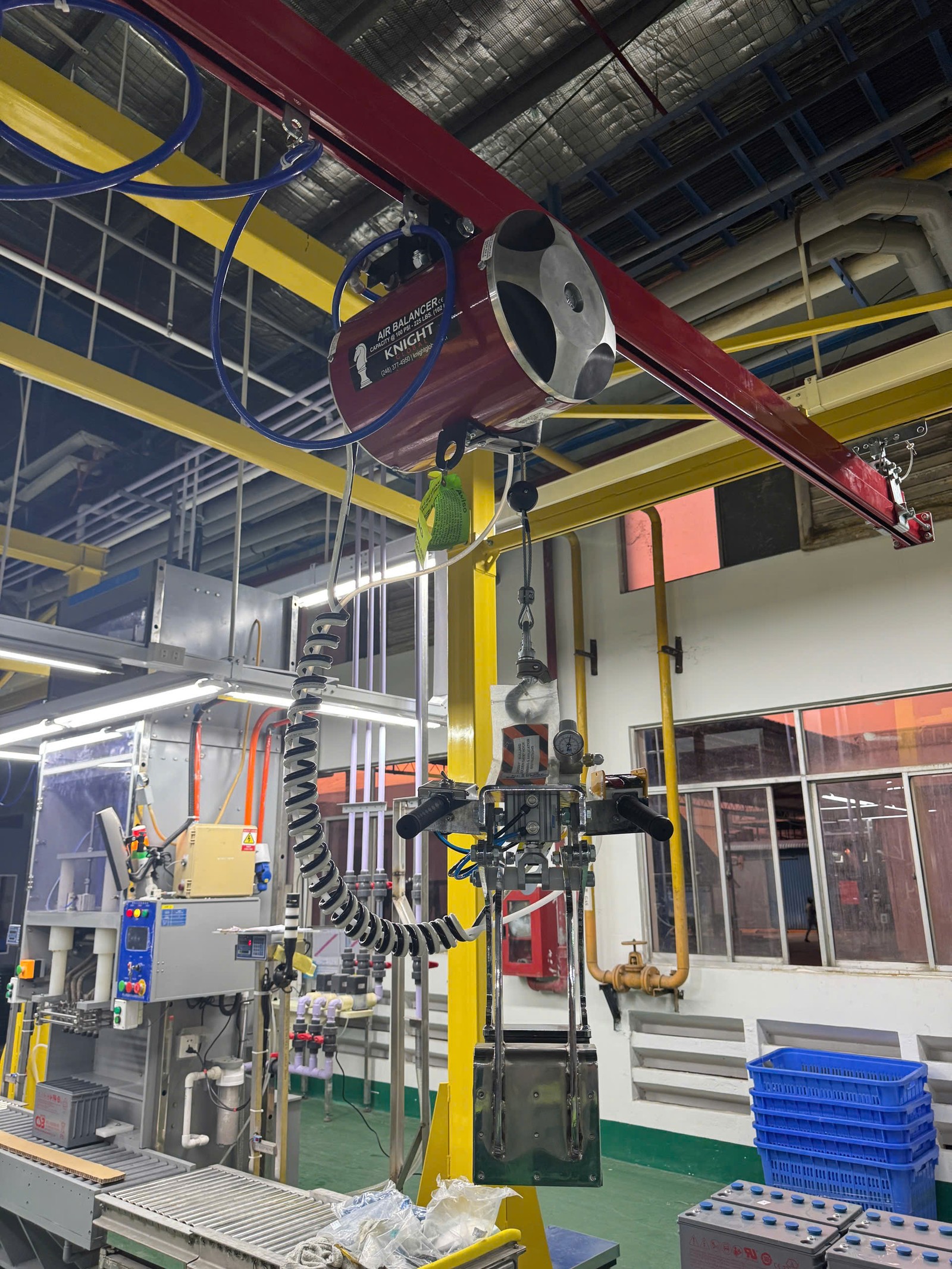

  • Tool kẹp ắc quy: má kẹp ôm hai mặt bình, khóa cơ chống nhả kẹp khi tải còn treo.

Thông số chính

  • Tải trọng ray200 kg
  • Kết cấuKhung hai cột
  • Số ảnh lắp đặt20 ảnh

Lợi ích cho nhà xưởng

Không đụng mái

Khung tự đứng trên nền nên không phải gia cố kết cấu mái của nhà xưởng.

Vùng làm việc rộng

Xe con chạy suốt chiều dài ray, phủ cả điểm lấy và điểm đặt bình.

Chạy ổn định

Hai cột và hệ giằng giữ ray không rung khi nâng tải ở đầu ray.

Hình ảnh lắp đặt thực tế

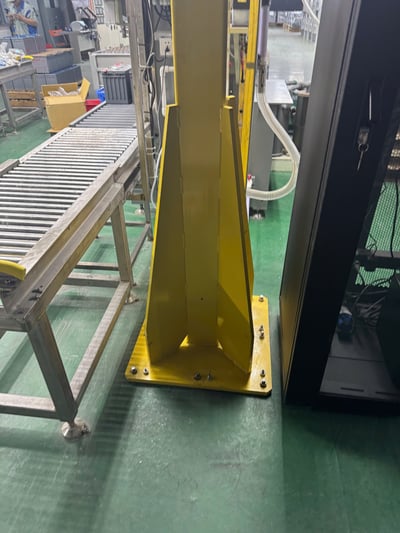

Bộ khung hai cột ray 200 kg treo air balancer và tool kẹp ắc quy - ảnh 1 Bộ khung hai cột ray 200 kg treo air balancer và tool kẹp ắc quy - ảnh 2 Bộ khung hai cột ray 200 kg treo air balancer và tool kẹp ắc quy - ảnh 3 Bộ khung hai cột ray 200 kg treo air balancer và tool kẹp ắc quy - ảnh 4 Bộ khung hai cột ray 200 kg treo air balancer và tool kẹp ắc quy - ảnh 5 Bộ khung hai cột ray 200 kg treo air balancer và tool kẹp ắc quy - ảnh 6 Bộ khung hai cột ray 200 kg treo air balancer và tool kẹp ắc quy - ảnh 7 Bộ khung hai cột ray 200 kg treo air balancer và tool kẹp ắc quy - ảnh 8 Bộ khung hai cột ray 200 kg treo air balancer và tool kẹp ắc quy - ảnh 9 Bộ khung hai cột ray 200 kg treo air balancer và tool kẹp ắc quy - ảnh 10 Bộ khung hai cột ray 200 kg treo air balancer và tool kẹp ắc quy - ảnh 11 Bộ khung hai cột ray 200 kg treo air balancer và tool kẹp ắc quy - ảnh 12 Bộ khung hai cột ray 200 kg treo air balancer và tool kẹp ắc quy - ảnh 13 Bộ khung hai cột ray 200 kg treo air balancer và tool kẹp ắc quy - ảnh 14 Bộ khung hai cột ray 200 kg treo air balancer và tool kẹp ắc quy - ảnh 15 Bộ khung hai cột ray 200 kg treo air balancer và tool kẹp ắc quy - ảnh 16 Bộ khung hai cột ray 200 kg treo air balancer và tool kẹp ắc quy - ảnh 17 Bộ khung hai cột ray 200 kg treo air balancer và tool kẹp ắc quy - ảnh 18 Bộ khung hai cột ray 200 kg treo air balancer và tool kẹp ắc quy - ảnh 19 Bộ khung hai cột ray 200 kg treo air balancer và tool kẹp ắc quy - ảnh 20

Bấm vào ảnh để xem lớn. Album 20 ảnh chụp tại công trình.

Ứng dụng phù hợp

  • Dây chuyền lắp ráp ắc quy, pin
  • Khu vực kiểm tra và nạp bình
  • Trạm chuyển hàng giữa hai băng chuyền
  • Xưởng có mái tôn không chịu được tải treo

Sản phẩm và dự án liên quan

Tư vấn lắp đặt cho nhà xưởng của bạn

FullSharp tới xưởng đo bước cột, kiểm tra nền bê tông và lối đi quanh khu vực đặt khung. Chúng tôi tính lại tải khung, chiều cao thông thủy cần giữ và kiểu má kẹp đúng kích thước bình của bạn.
