Chuyền lắp ráp phải đưa motor xe vào khung liên tục theo nhịp. Motor nặng và cồng kềnh, hai người nâng vẫn khó canh đúng lỗ bắt bulong, thao tác lặp lại cả ca gây mỏi vai và sai nhịp chuyền. Mặt bằng chuyền cũng chật, không đặt thêm được thiết bị đứng nền.

FullSharp dựng bộ khung thanh ray 5T chạy dọc chuyền và treo air balancer Knight Global 200 kg. Air balancer giữ motor lơ lửng ở đúng cao độ, công nhân chỉ đẩy nhẹ để canh vào vị trí lắp. Tải nằm trên khí nén nên tay người gần như không chịu lực.

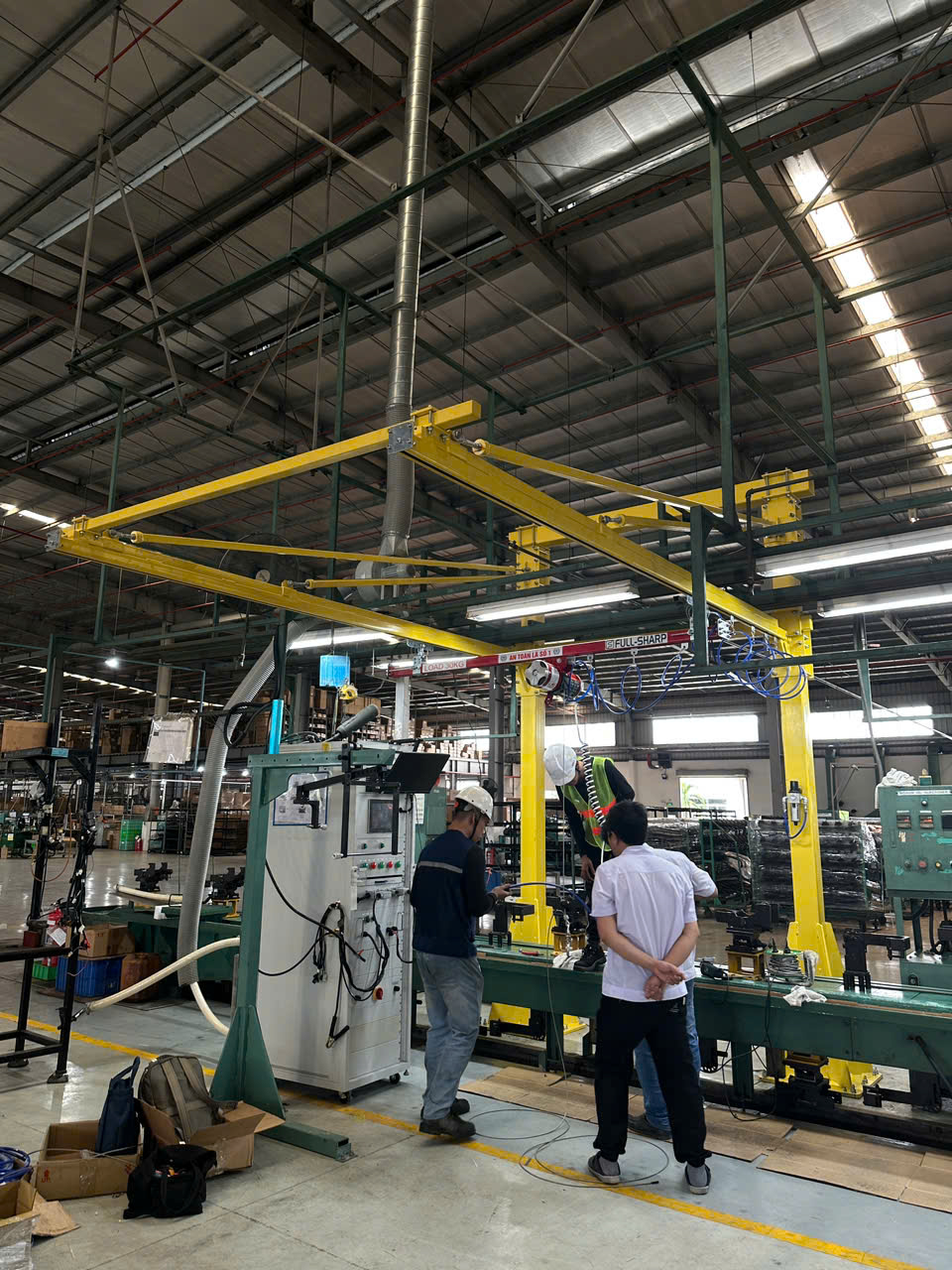

Bộ khung thanh ray 5T treo air balancer 200 kg gắp motor xe

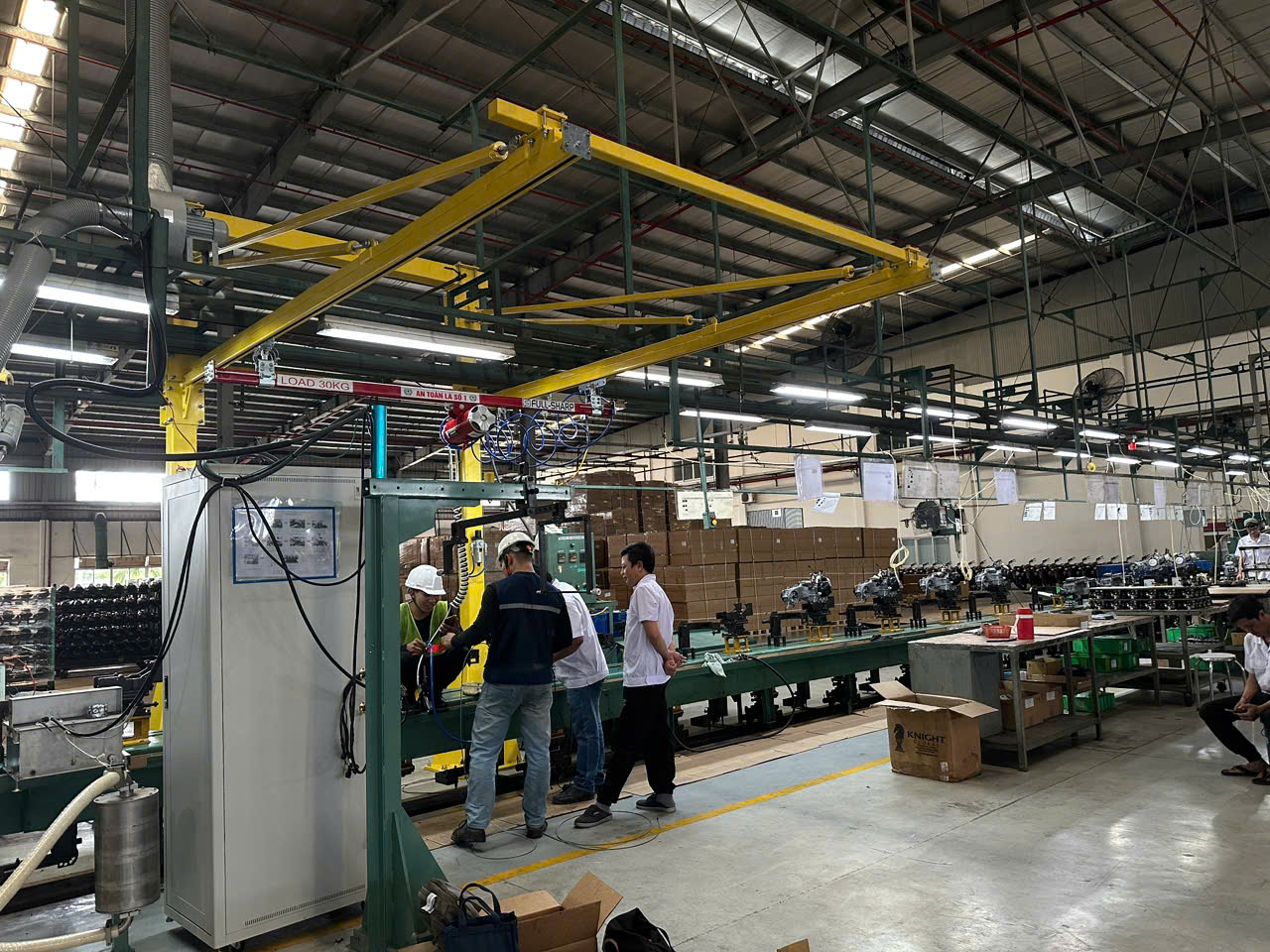

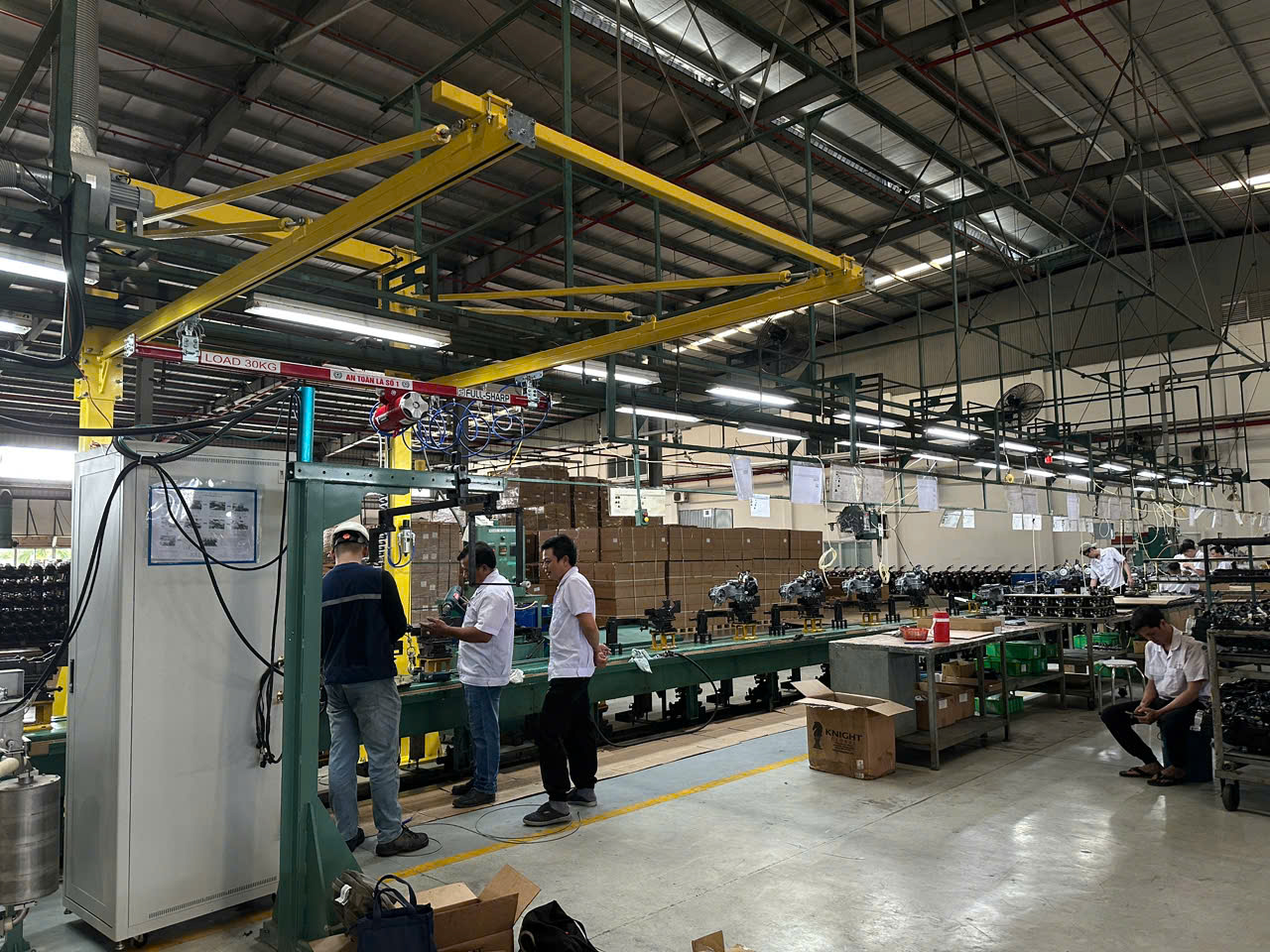

Bộ khung thanh ray 5T treo air balancer Knight Global 200 kg tại công đoạn lắp motor xe.

Thiết bị lắp đặt

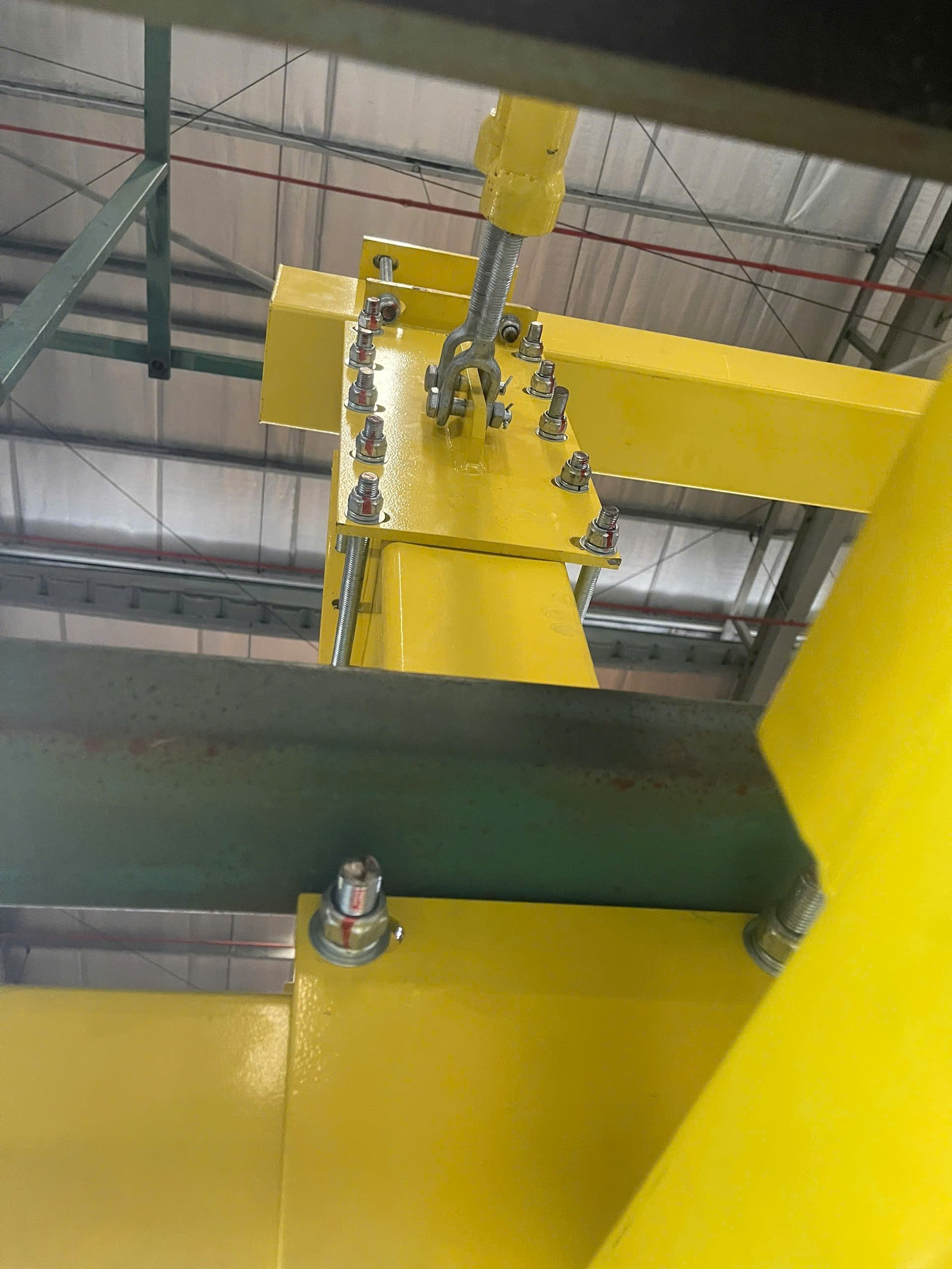

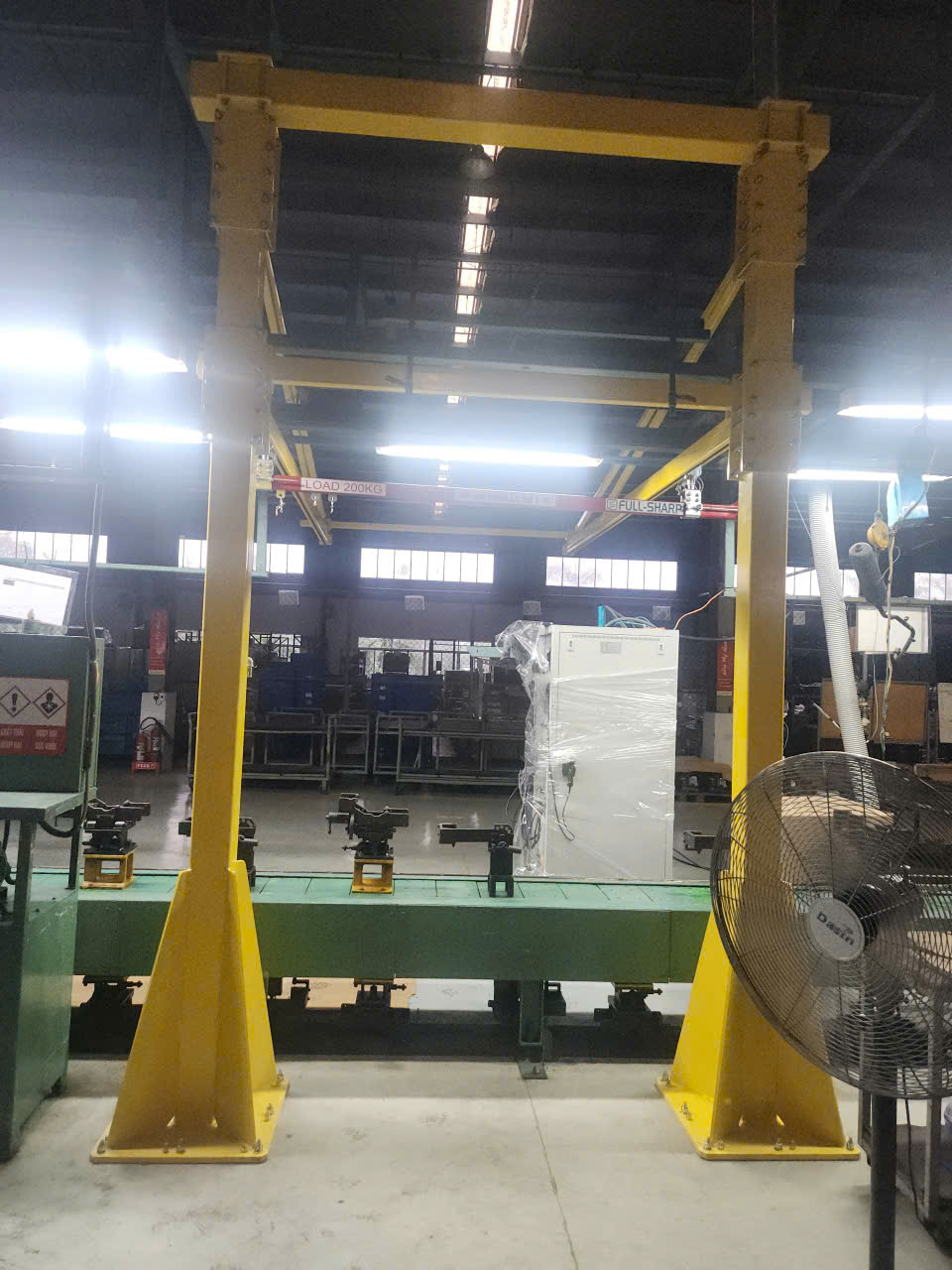

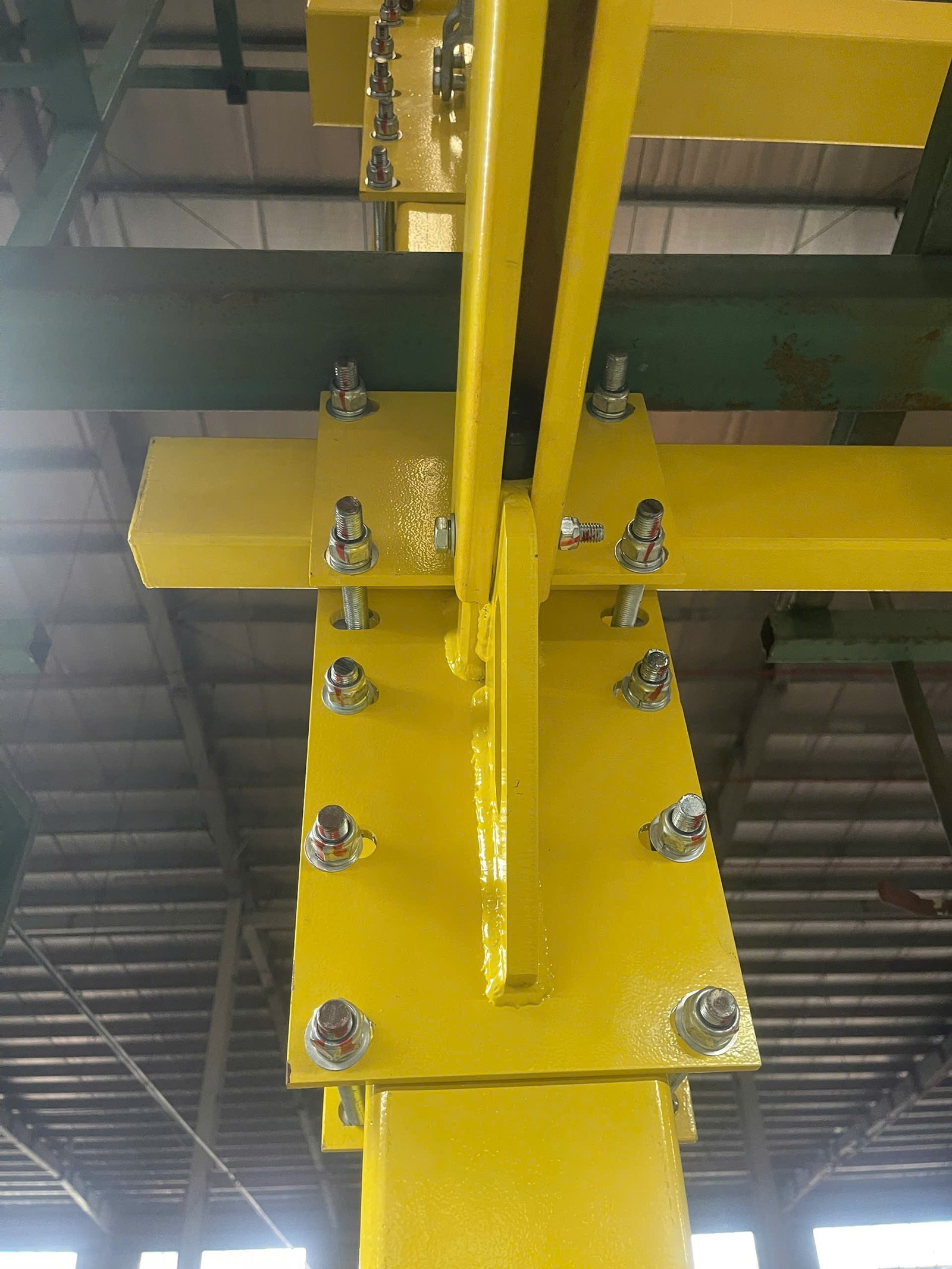

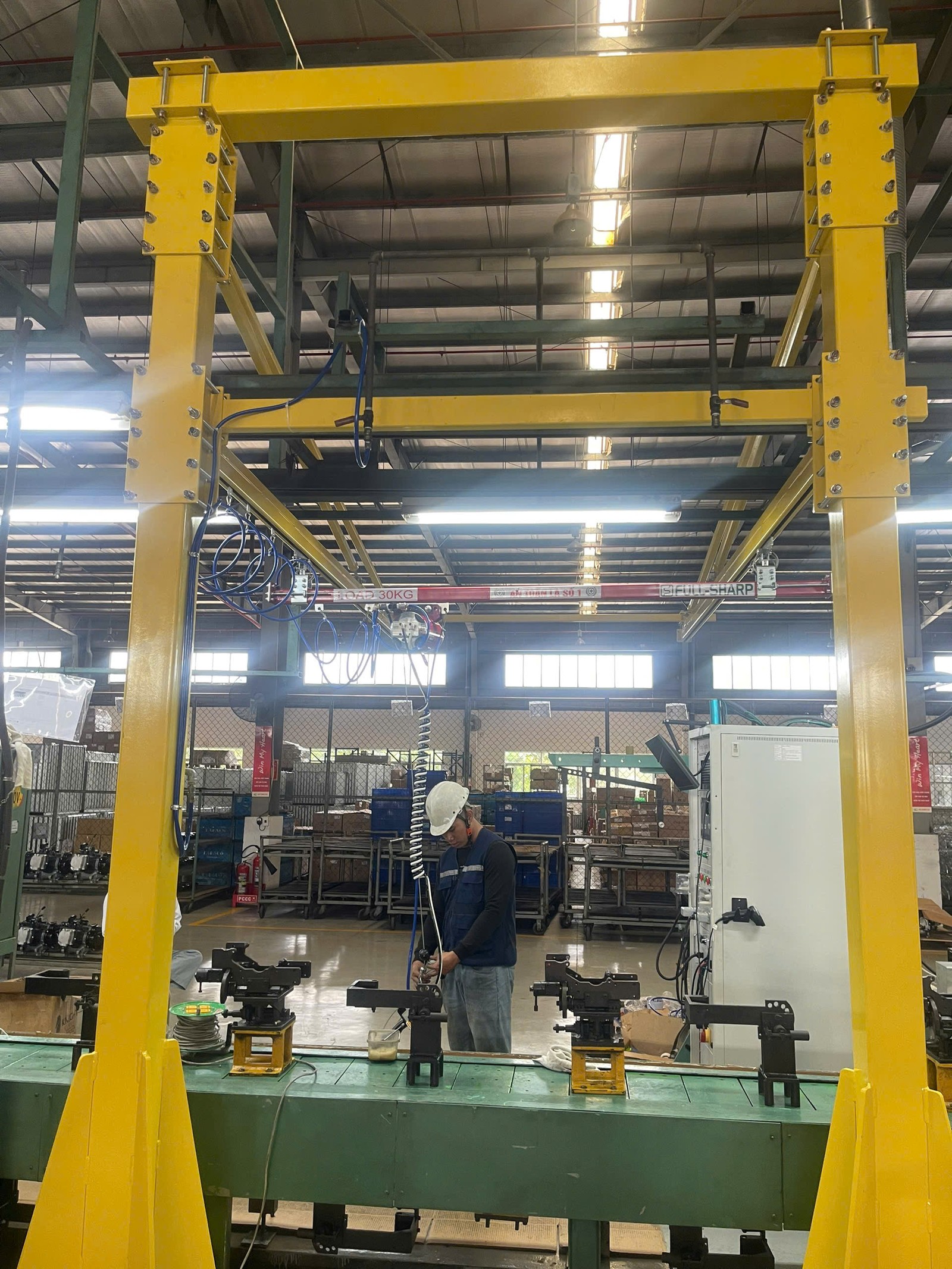

  • Bộ khung kết cấu thanh ray 5T: khung thép tự đứng dọc chuyền, mang tuyến ray mà không phụ thuộc kết cấu mái nhà xưởng.

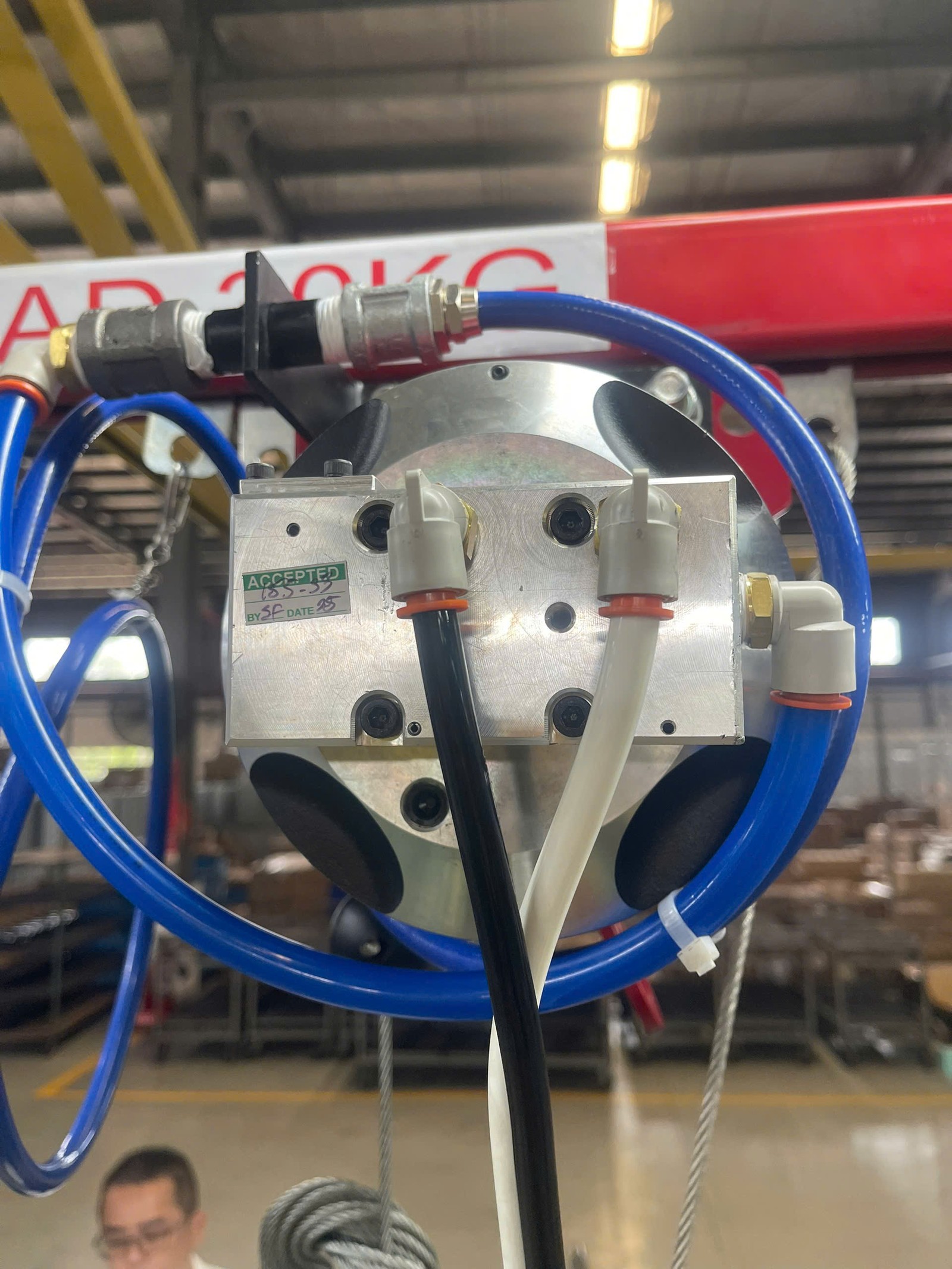

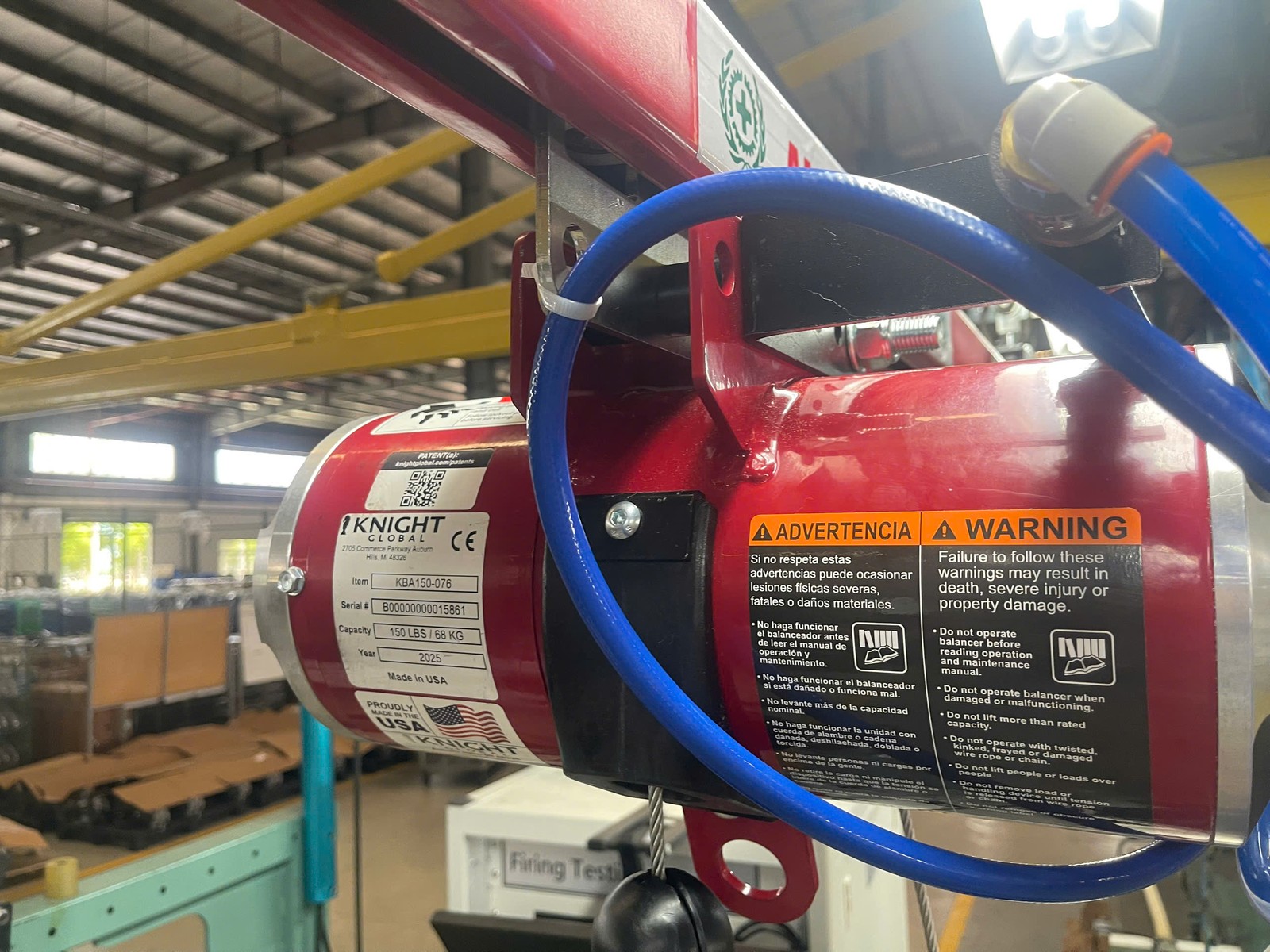

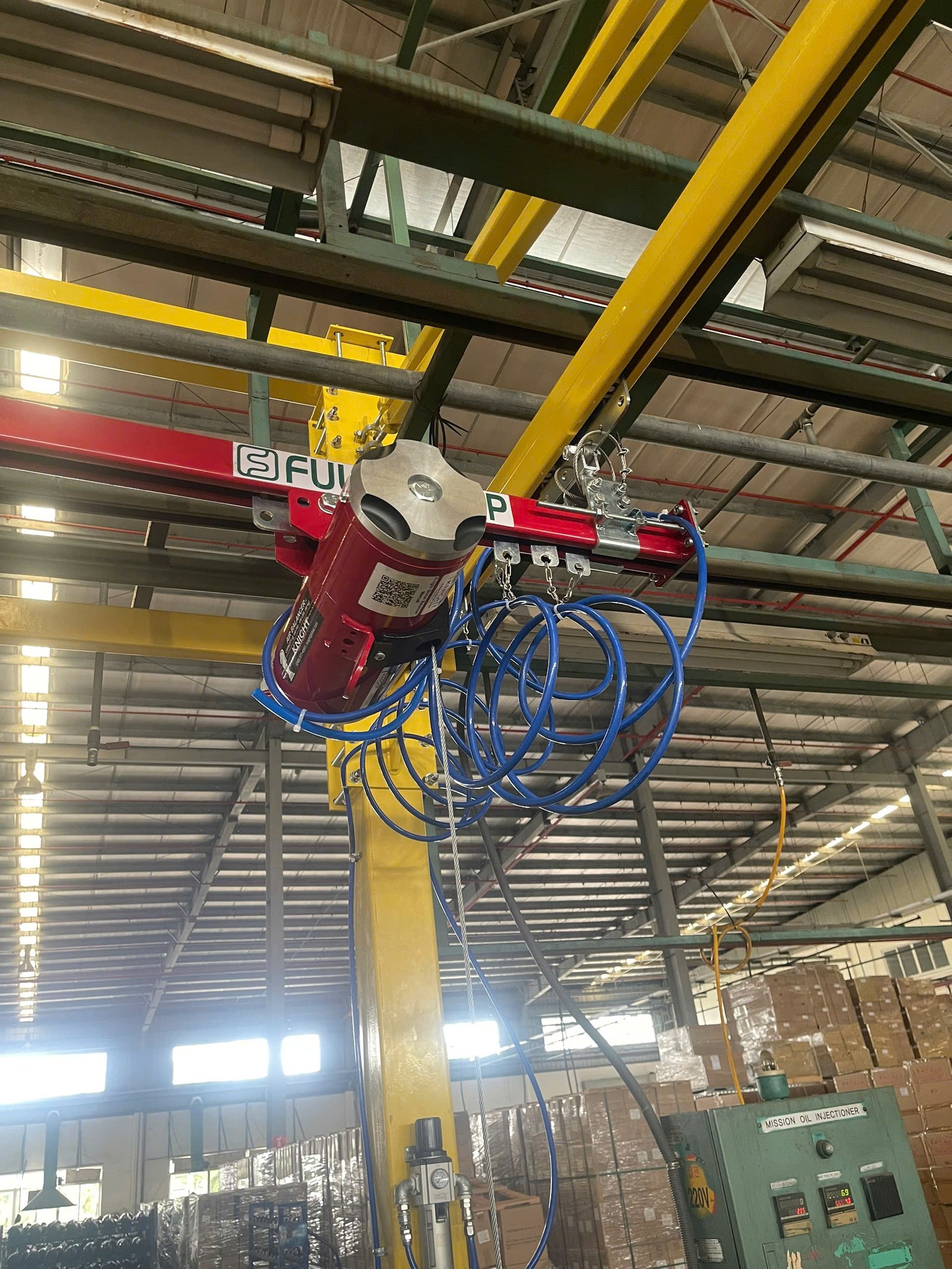

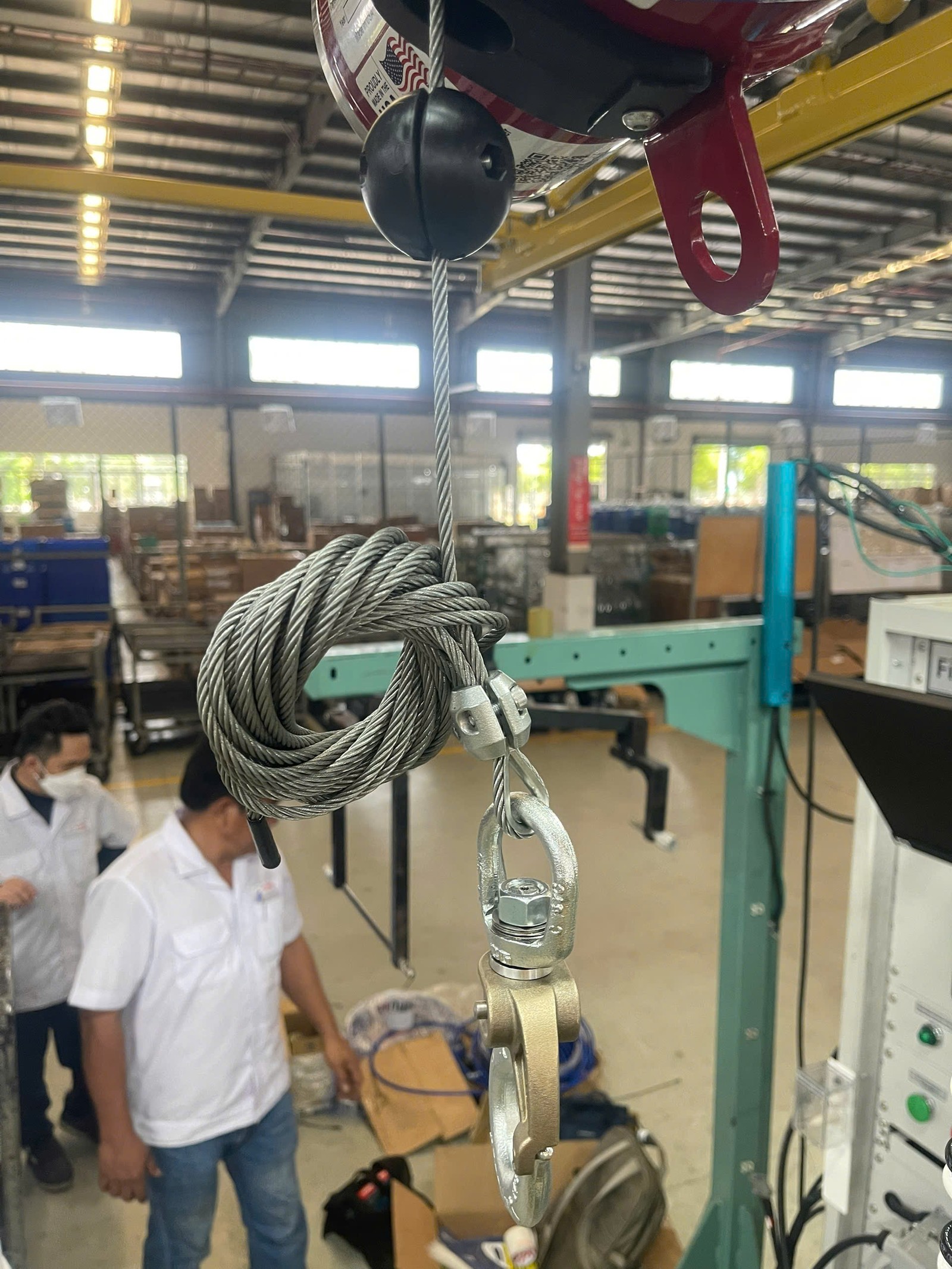

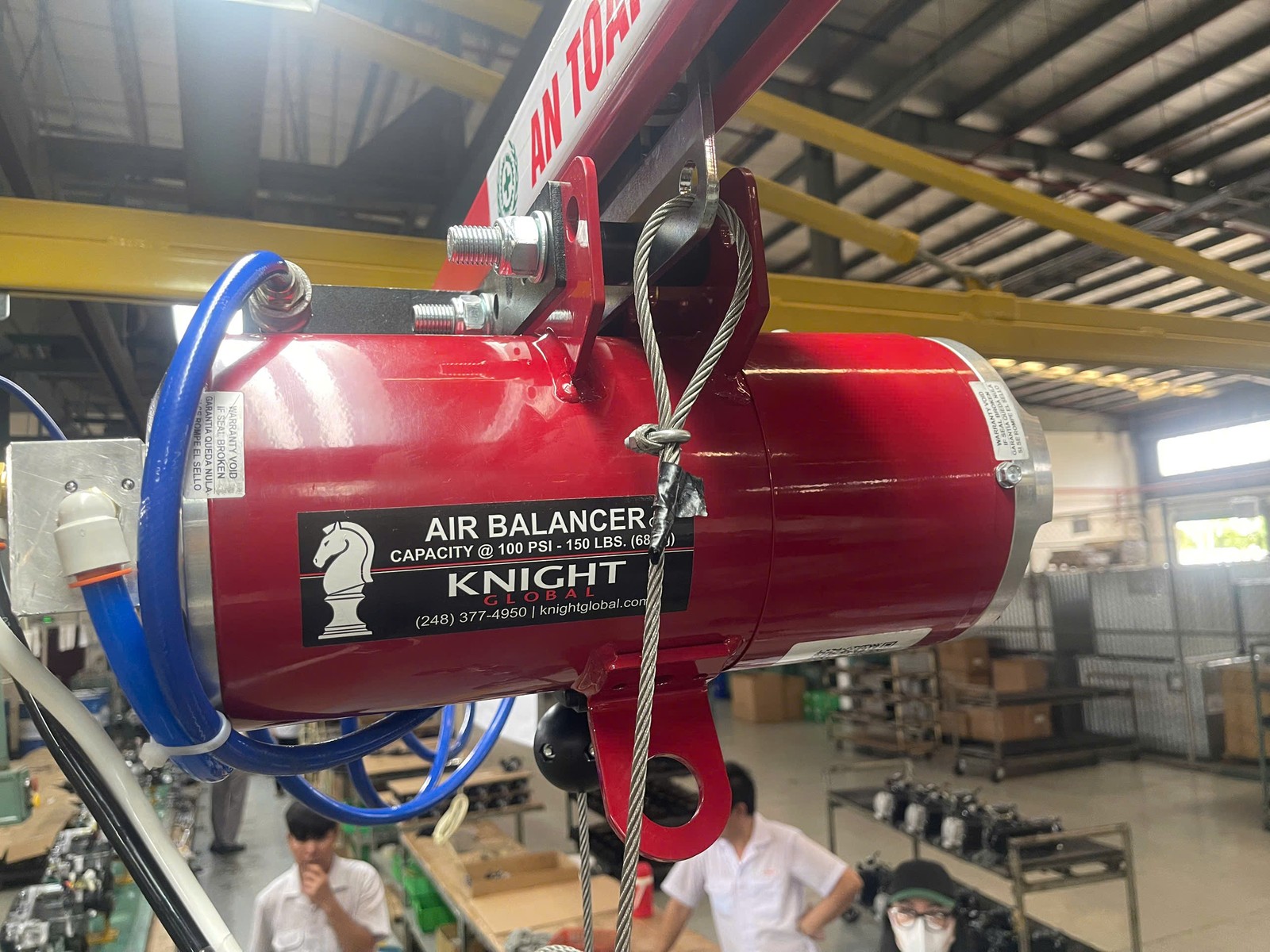

  • Air balancer Knight Global 200 kg: cân bằng tải bằng khí nén, motor được giữ lơ lửng và lên xuống theo lực tay rất nhẹ.
  • Tay điều khiển trên cần: người lắp vừa giữ hướng motor vừa điều chỉnh cao độ mà không phải rời vị trí thao tác.

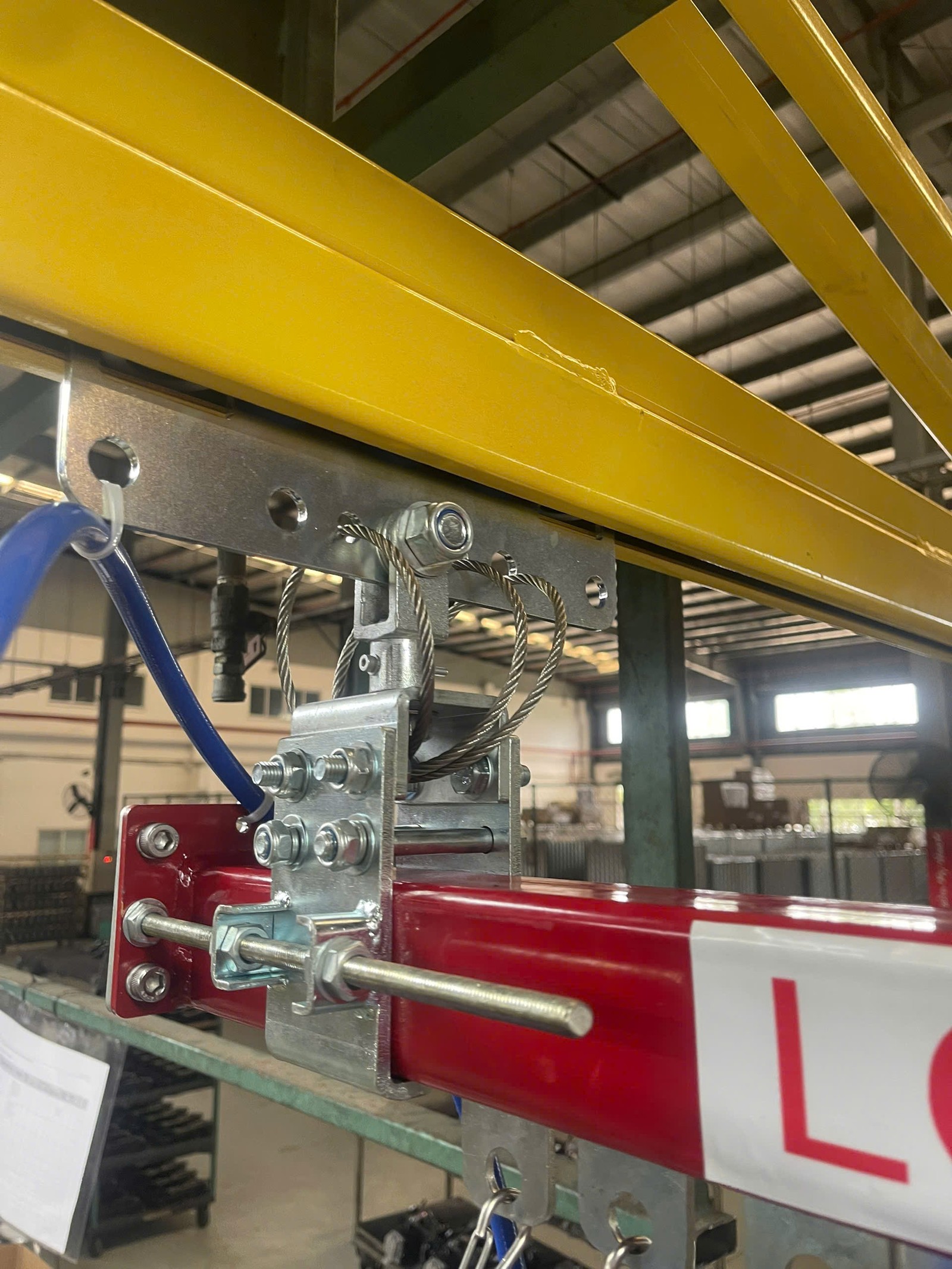

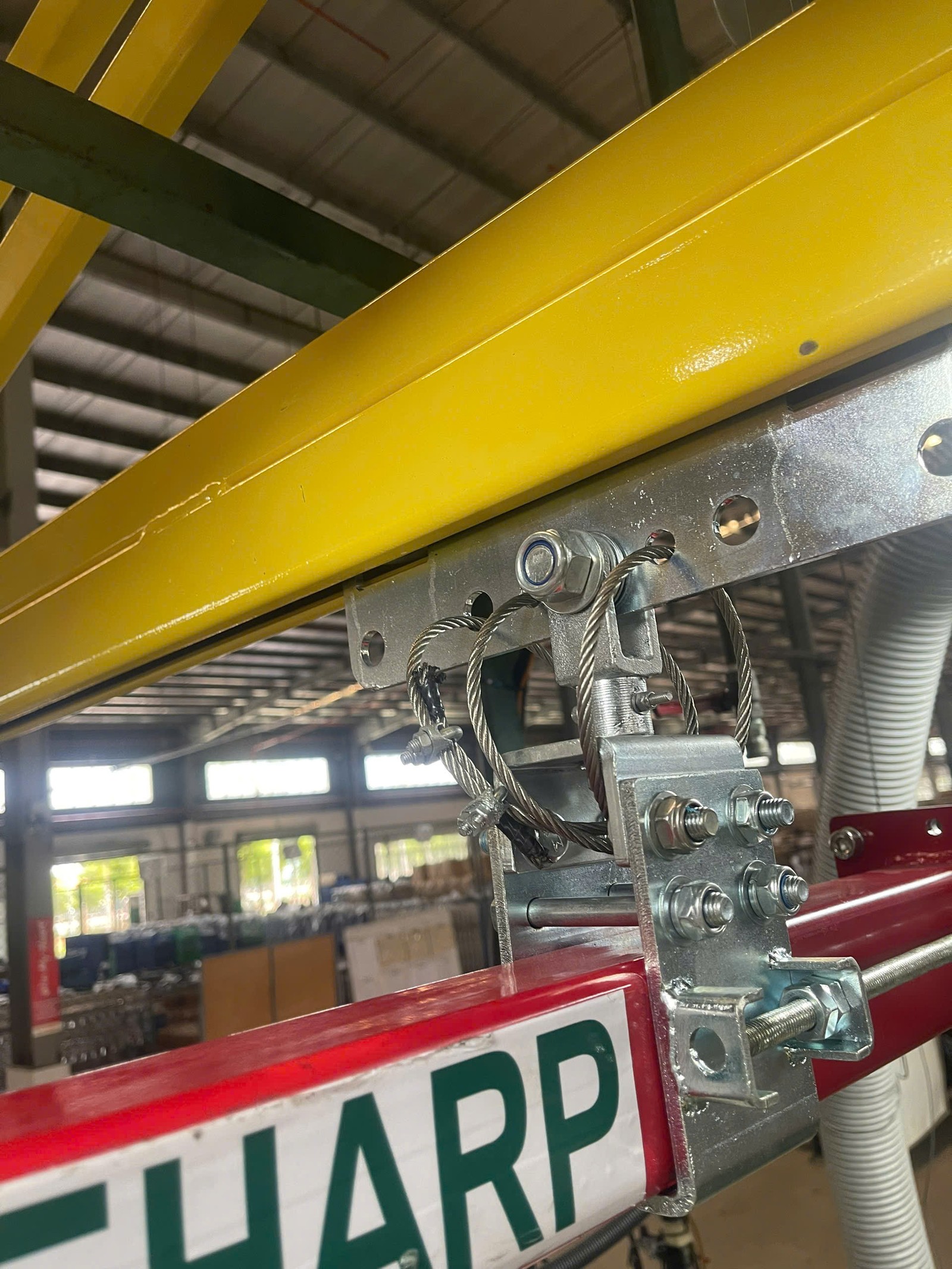

  • Xe con và tuyến ray: đưa air balancer chạy theo chiều dài chuyền để phục vụ nhiều trạm lắp liền nhau.

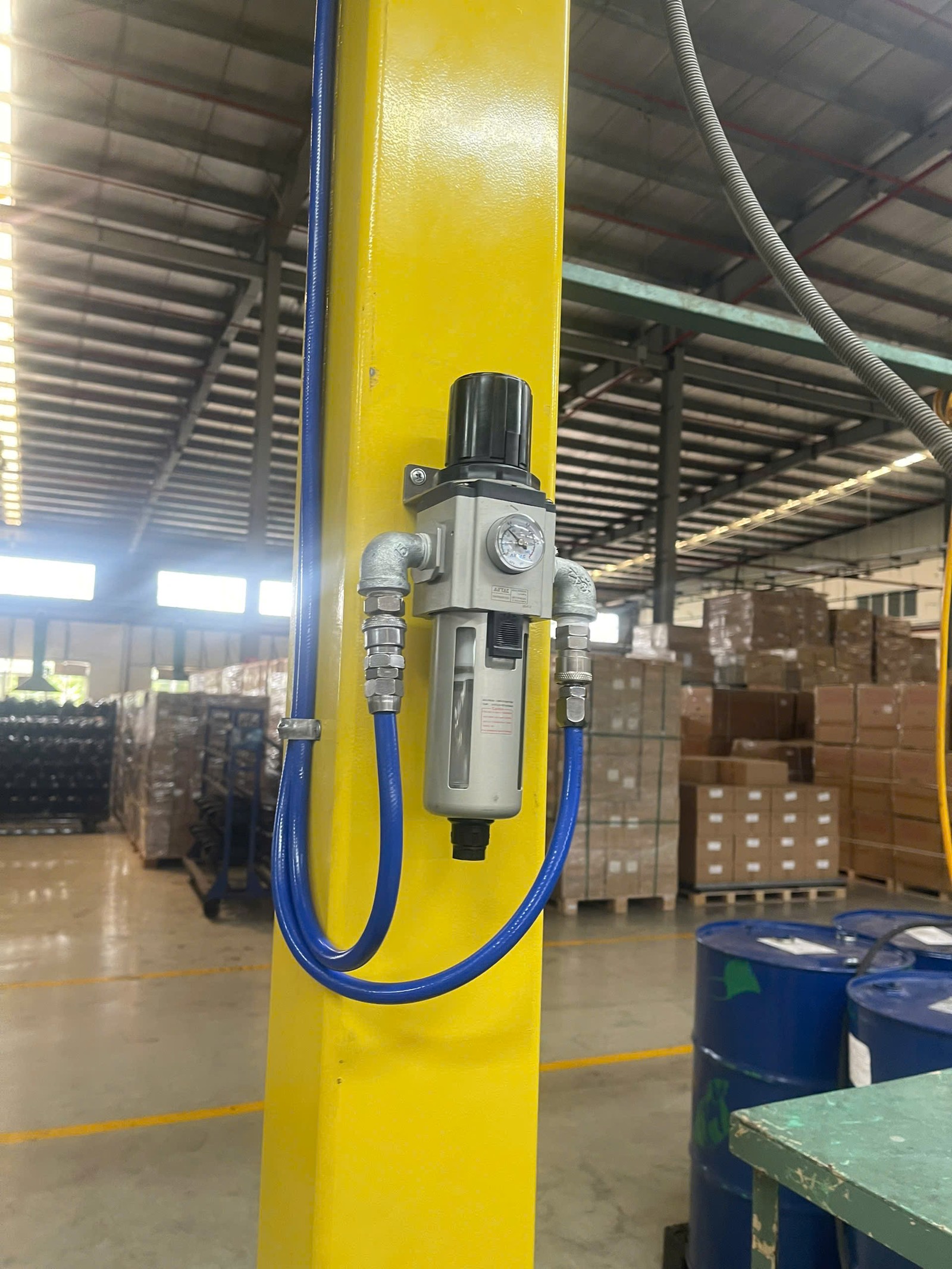

  • Bộ lọc và điều áp khí: ổn định áp khí cấp cho balancer, giữ hành trình nâng hạ đều trong suốt ca.

Thông số chính

  • Bộ khung thanh ray5T
  • Tải trọng air balancer200 kg
  • Thương hiệu balancerKnight Global

Lợi ích cho nhà xưởng

Giữ nhịp chuyền ổn định

Motor luôn sẵn ở đúng tầm tay nên thời gian mỗi trạm lắp không bị kéo dài.

Tay người không chịu tải

Khí nén gánh trọng lượng motor, công nhân chỉ dẫn hướng và canh lỗ bắt.

Không chiếm nền chuyền

Khung và ray nằm trên cao, lối đi và chỗ đứng thao tác dưới chuyền giữ nguyên.

Hình ảnh lắp đặt thực tế

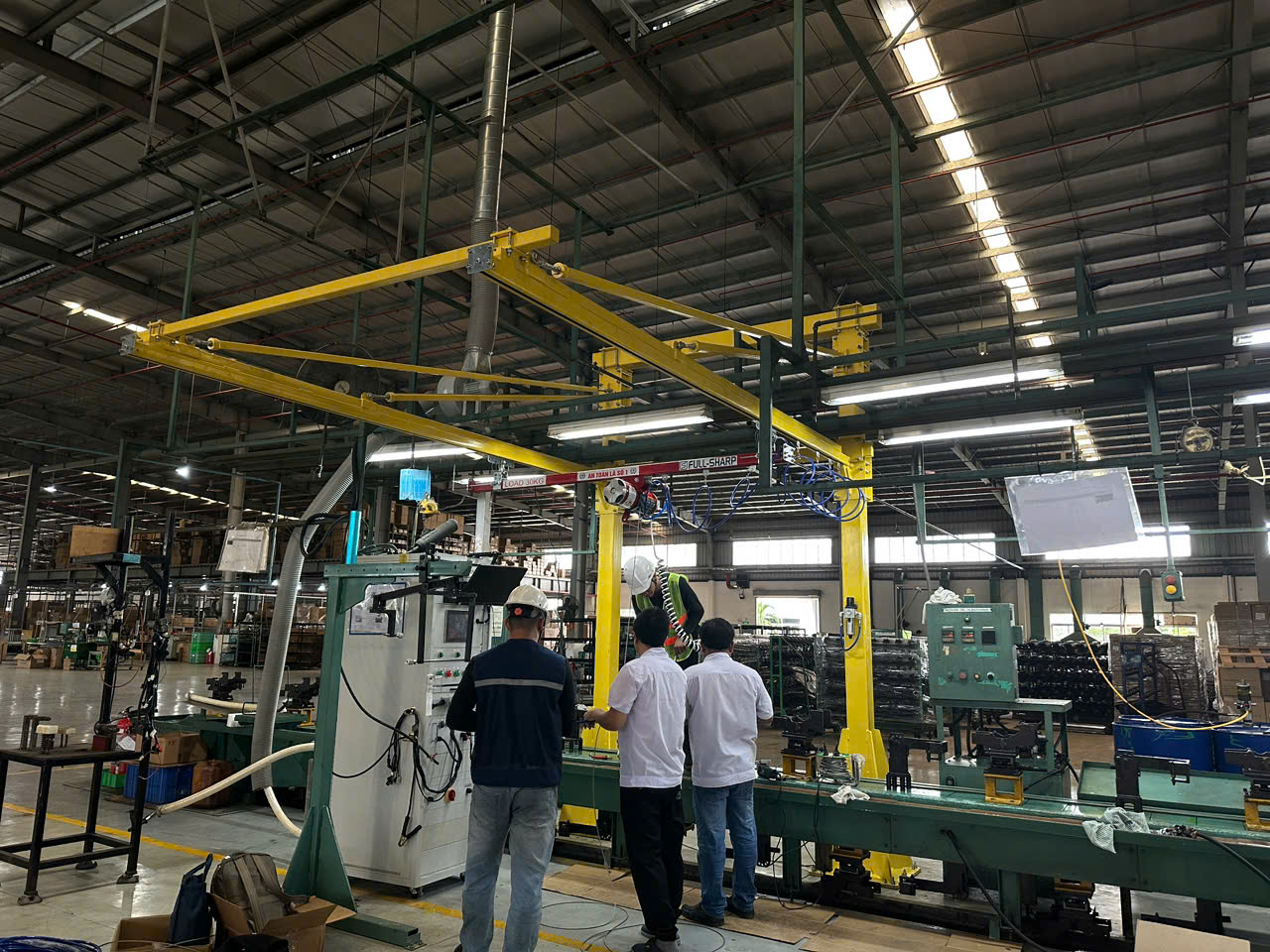

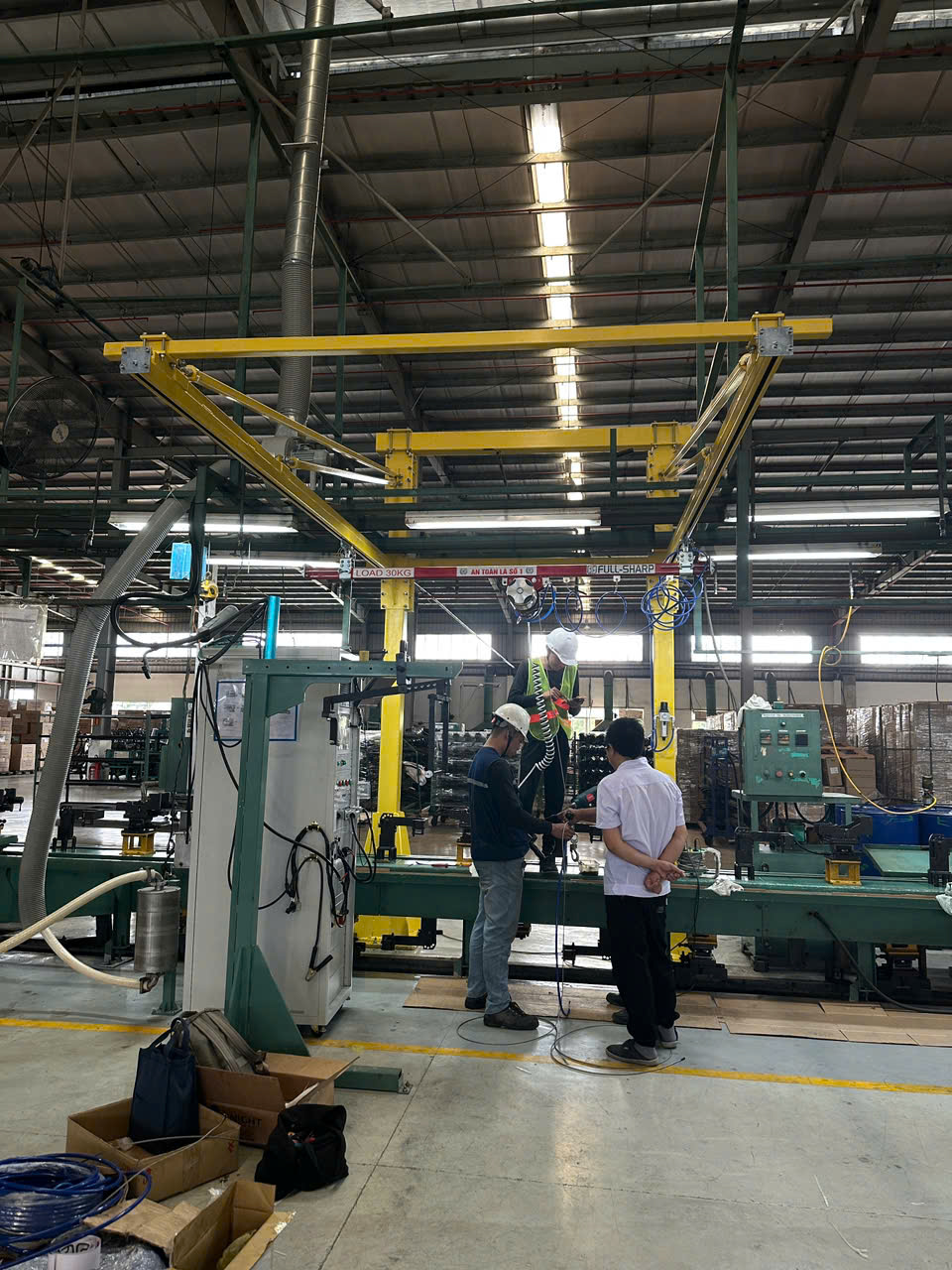

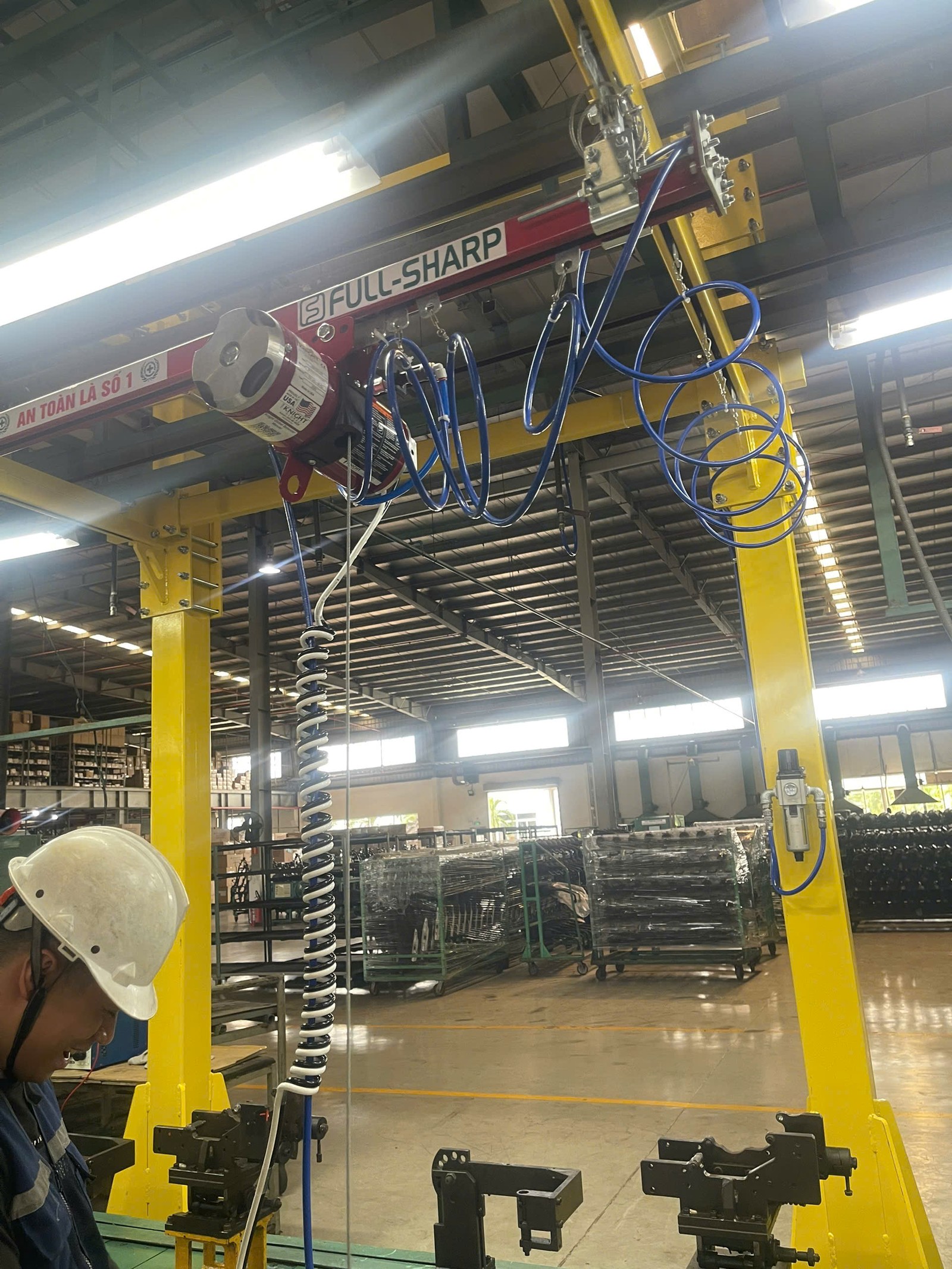

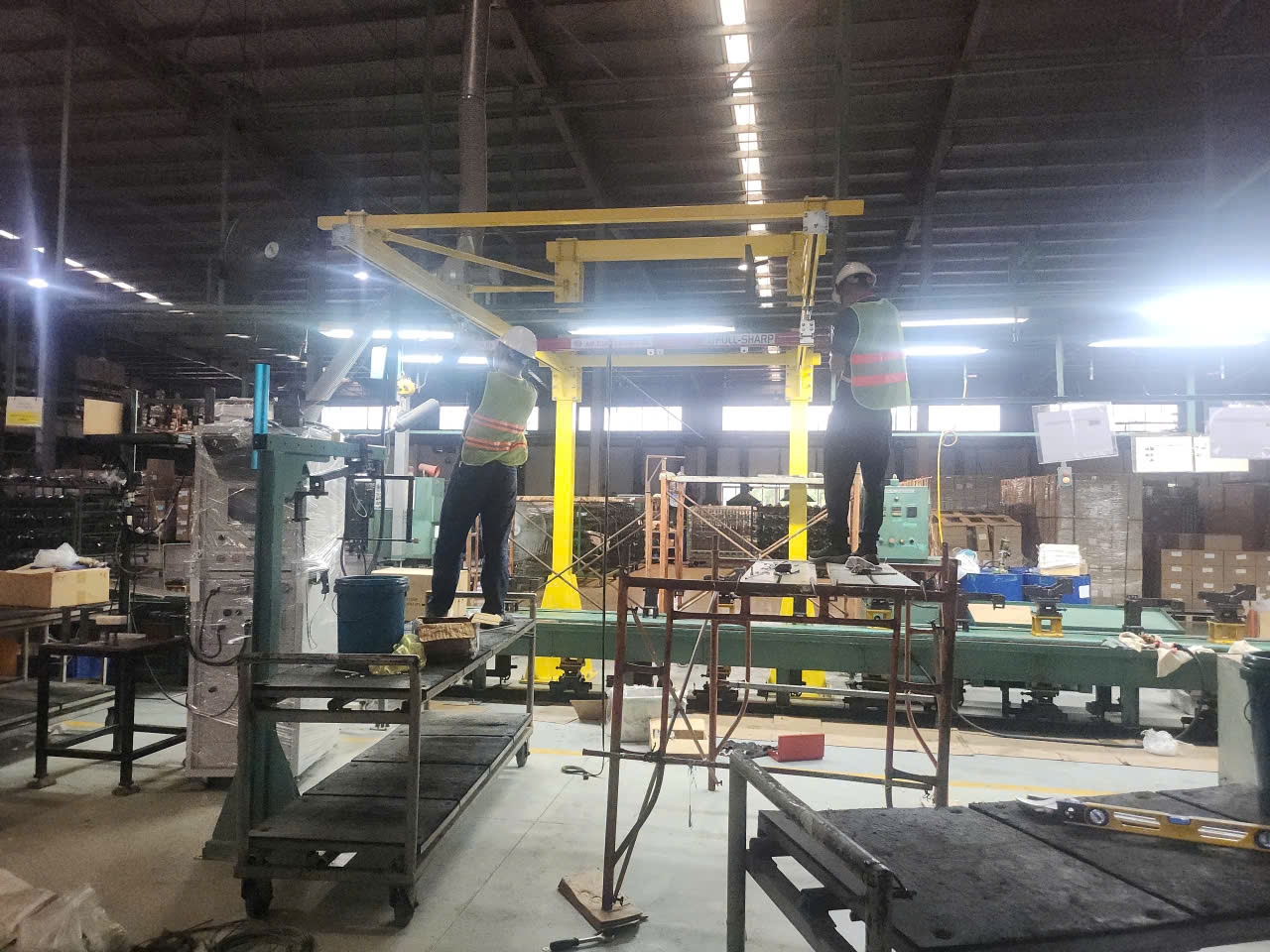

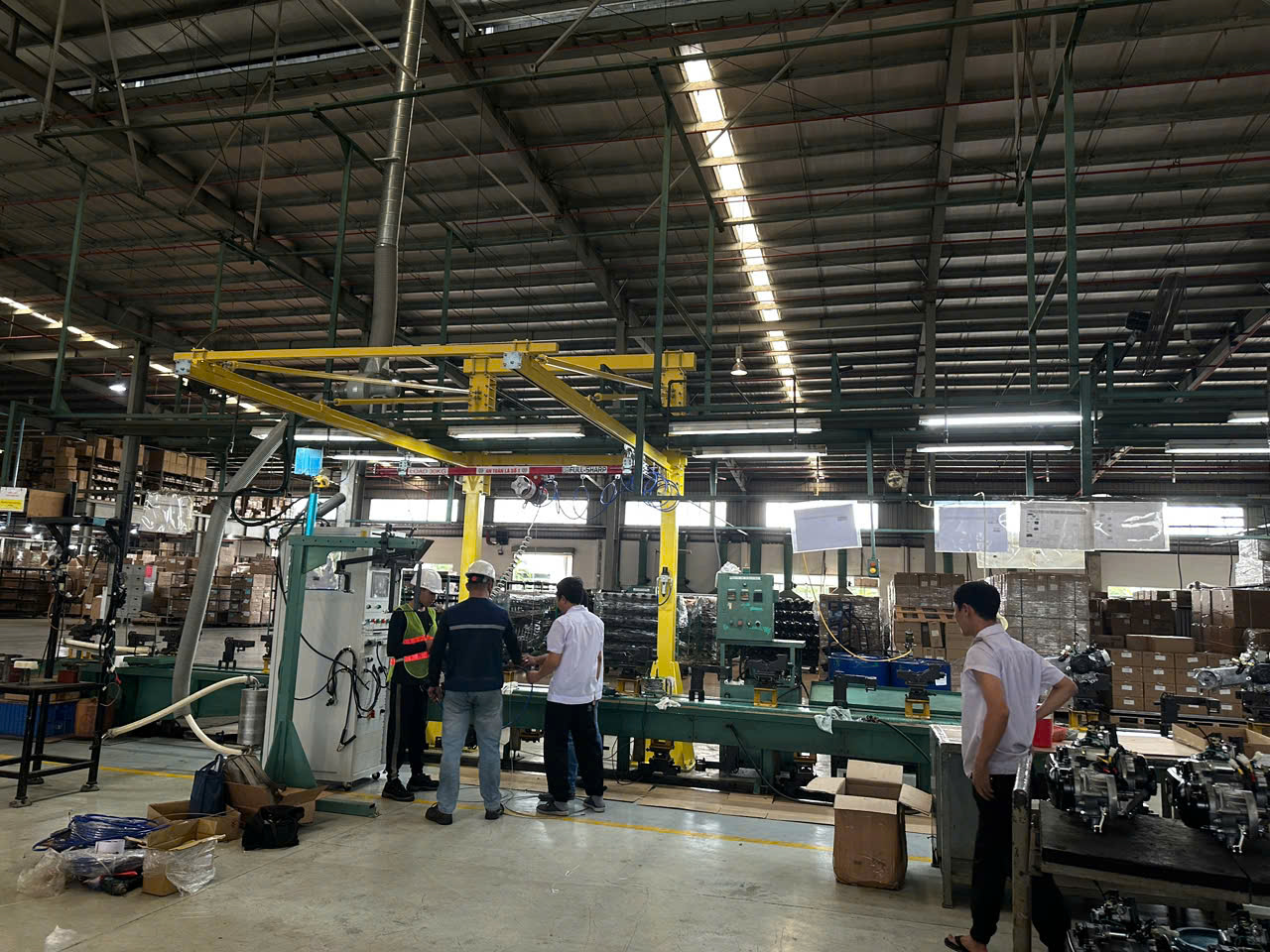

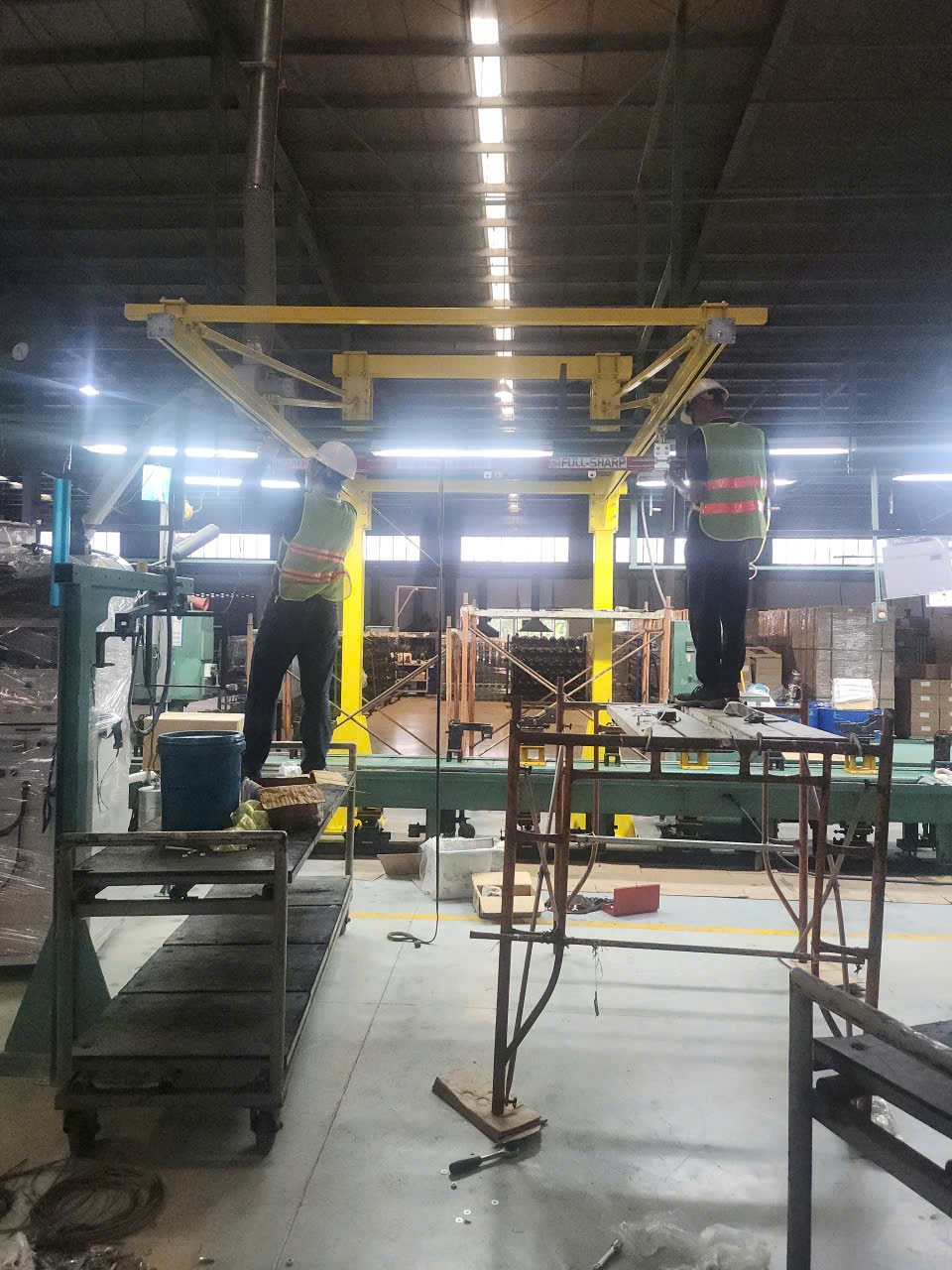

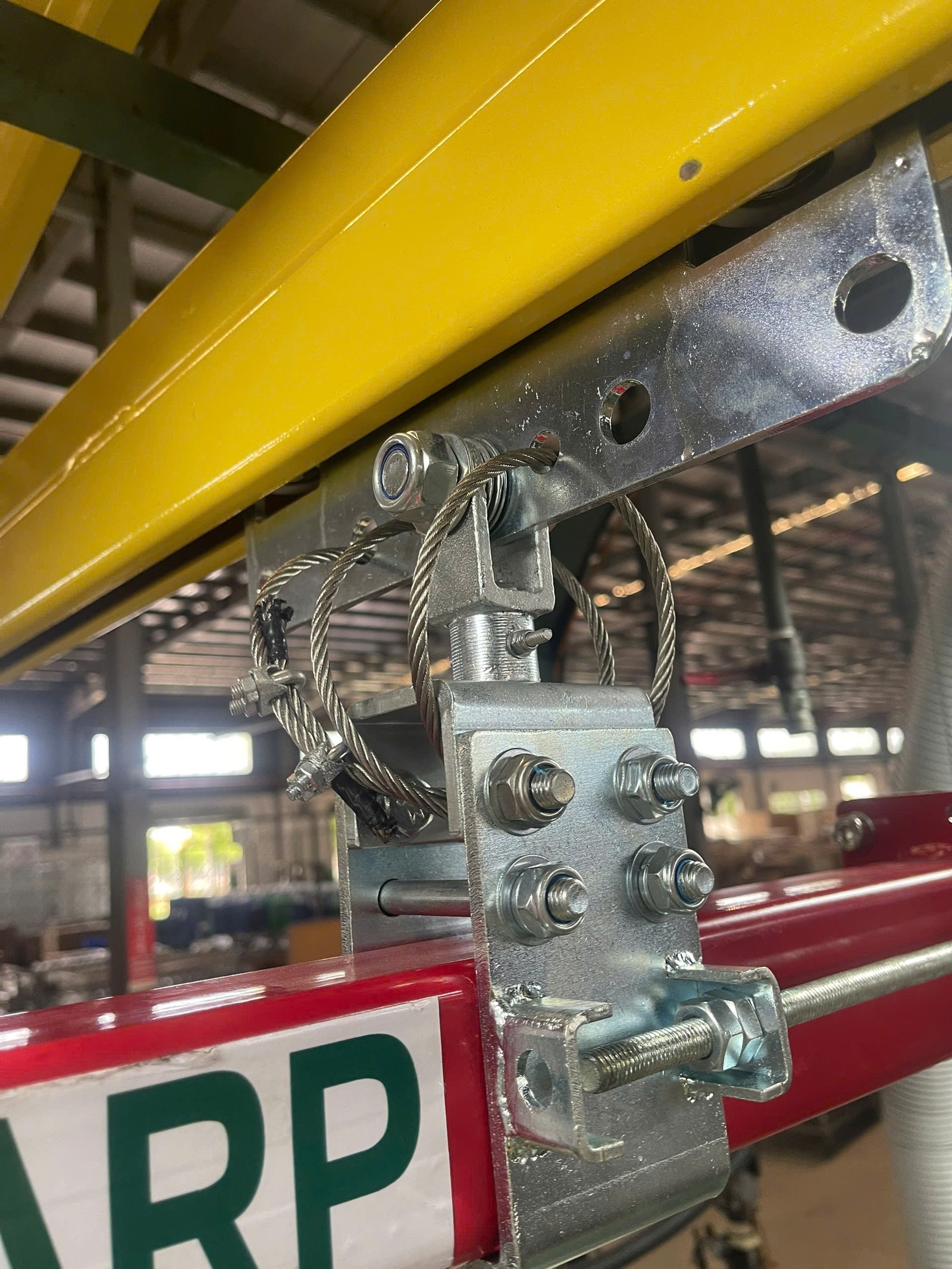

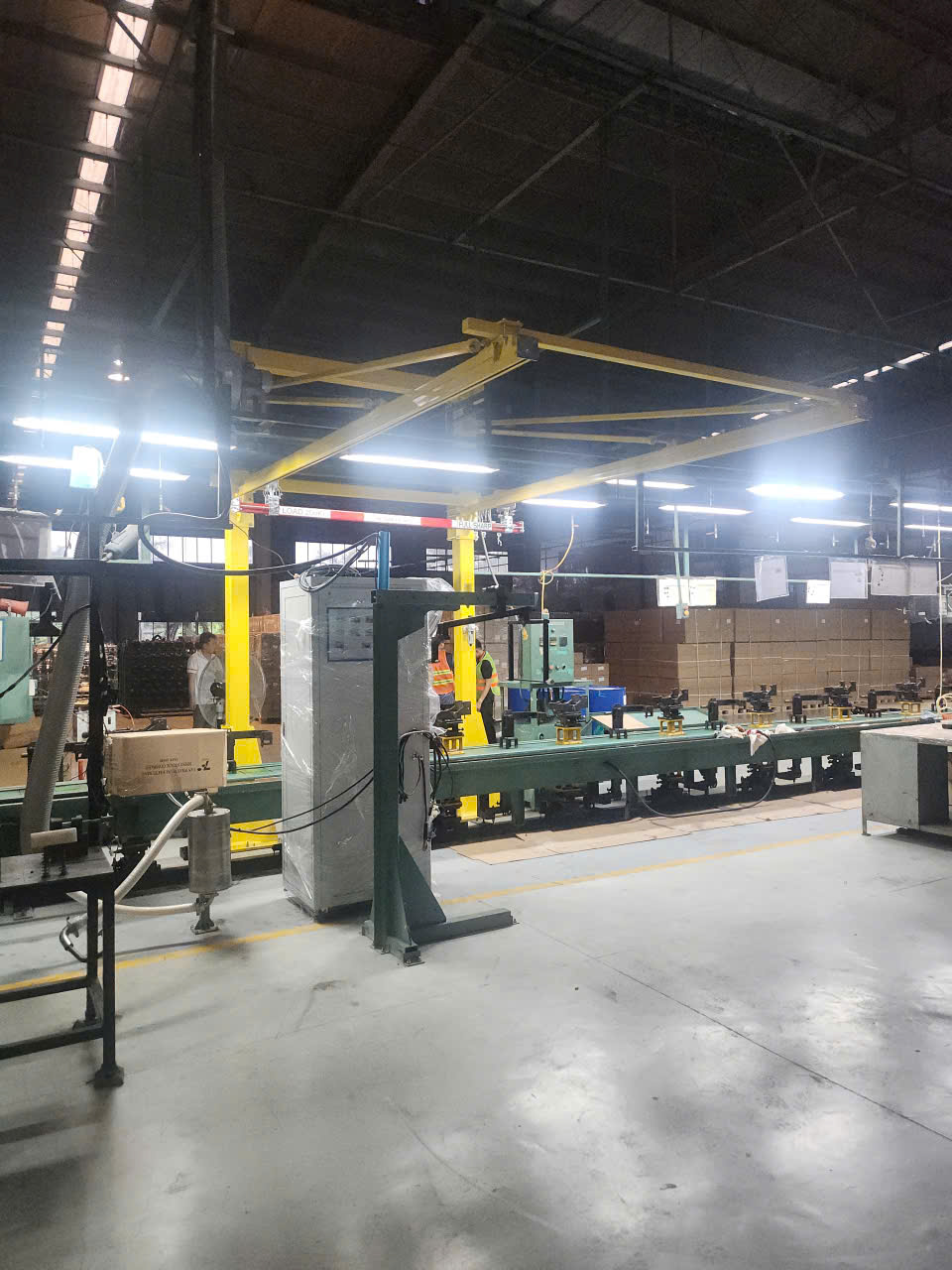

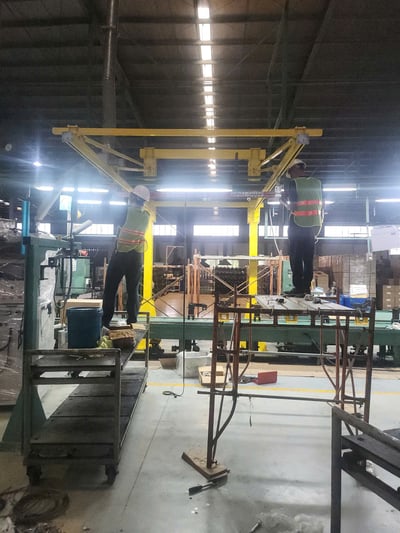

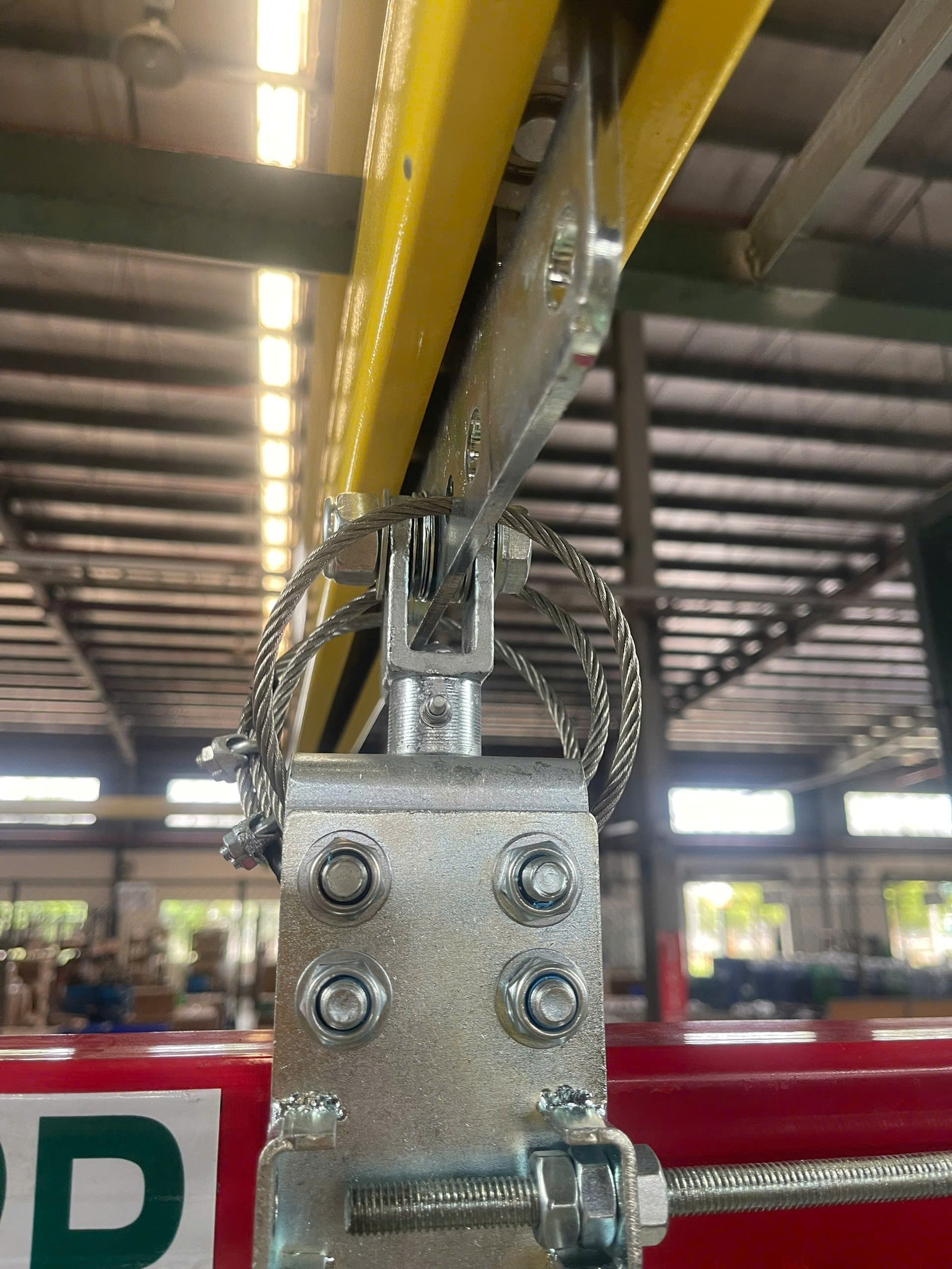

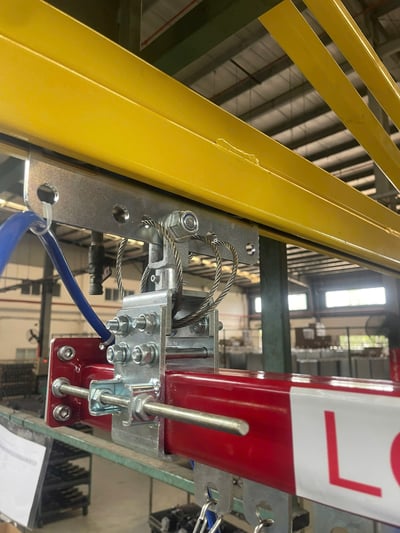

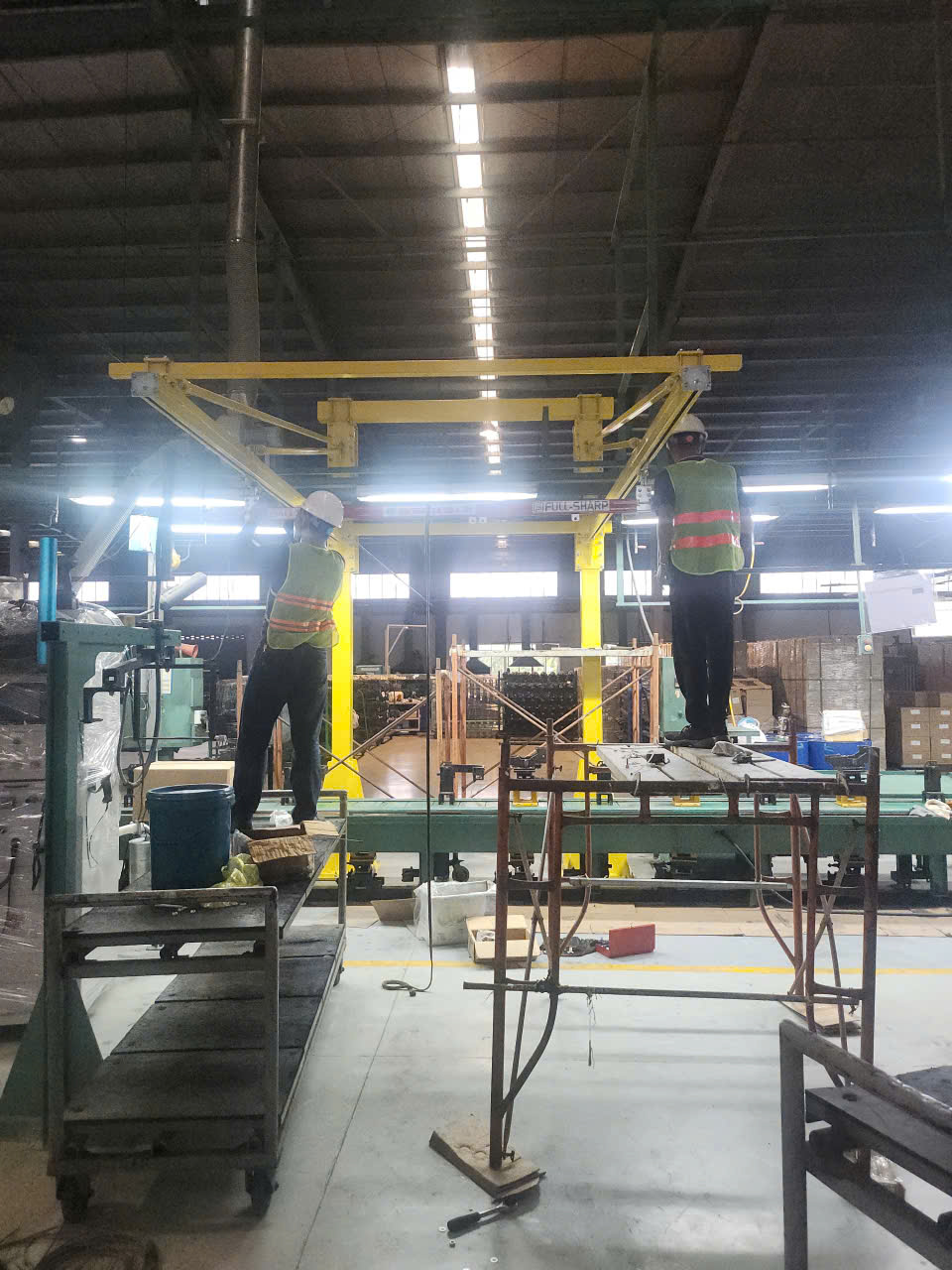

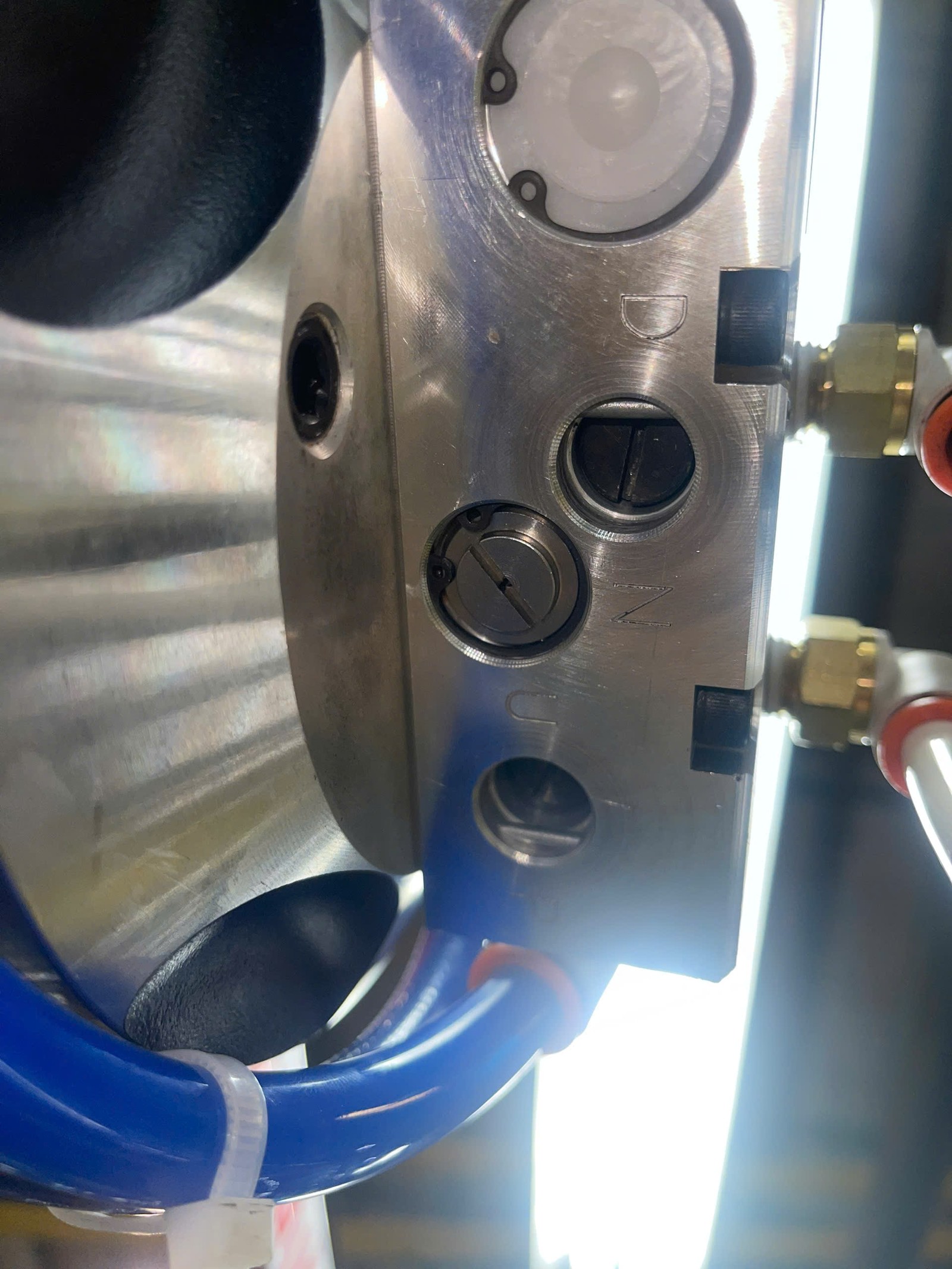

Bộ khung thanh ray 5T treo air balancer 200 kg gắp motor xe - ảnh 1 Bộ khung thanh ray 5T treo air balancer 200 kg gắp motor xe - ảnh 2 Bộ khung thanh ray 5T treo air balancer 200 kg gắp motor xe - ảnh 3 Bộ khung thanh ray 5T treo air balancer 200 kg gắp motor xe - ảnh 4 Bộ khung thanh ray 5T treo air balancer 200 kg gắp motor xe - ảnh 5 Bộ khung thanh ray 5T treo air balancer 200 kg gắp motor xe - ảnh 6 Bộ khung thanh ray 5T treo air balancer 200 kg gắp motor xe - ảnh 7 Bộ khung thanh ray 5T treo air balancer 200 kg gắp motor xe - ảnh 8 Bộ khung thanh ray 5T treo air balancer 200 kg gắp motor xe - ảnh 9 Bộ khung thanh ray 5T treo air balancer 200 kg gắp motor xe - ảnh 10 Bộ khung thanh ray 5T treo air balancer 200 kg gắp motor xe - ảnh 11 Bộ khung thanh ray 5T treo air balancer 200 kg gắp motor xe - ảnh 12 Bộ khung thanh ray 5T treo air balancer 200 kg gắp motor xe - ảnh 13 Bộ khung thanh ray 5T treo air balancer 200 kg gắp motor xe - ảnh 14 Bộ khung thanh ray 5T treo air balancer 200 kg gắp motor xe - ảnh 15 Bộ khung thanh ray 5T treo air balancer 200 kg gắp motor xe - ảnh 16 Bộ khung thanh ray 5T treo air balancer 200 kg gắp motor xe - ảnh 17 Bộ khung thanh ray 5T treo air balancer 200 kg gắp motor xe - ảnh 18 Bộ khung thanh ray 5T treo air balancer 200 kg gắp motor xe - ảnh 19 Bộ khung thanh ray 5T treo air balancer 200 kg gắp motor xe - ảnh 20 Bộ khung thanh ray 5T treo air balancer 200 kg gắp motor xe - ảnh 21 Bộ khung thanh ray 5T treo air balancer 200 kg gắp motor xe - ảnh 22 Bộ khung thanh ray 5T treo air balancer 200 kg gắp motor xe - ảnh 23 Bộ khung thanh ray 5T treo air balancer 200 kg gắp motor xe - ảnh 24 Bộ khung thanh ray 5T treo air balancer 200 kg gắp motor xe - ảnh 25 Bộ khung thanh ray 5T treo air balancer 200 kg gắp motor xe - ảnh 26

Bấm vào ảnh để xem lớn. Album 26 ảnh chụp tại công trình.

Ứng dụng phù hợp

  • Chuyền lắp ráp xe máy và phụ tùng
  • Trạm lắp động cơ, hộp số, cụm truyền động
  • Khu kiểm tra và chạy rà sản phẩm nặng
  • Công đoạn đưa chi tiết vào gá cố định

Sản phẩm và dự án liên quan

Tư vấn lắp đặt cho nhà xưởng của bạn

FullSharp khảo sát nhịp chuyền, trọng lượng và hình dạng motor, chiều cao thao tác của công nhân để chọn hành trình air balancer và bố trí tuyến ray. Chúng tôi làm tool gắp theo đúng điểm bám của chi tiết rồi chạy thử tại chuyền. Liên hệ FullSharp để hẹn khảo sát.
