Khuôn nặng, mỗi lần thay khuôn cho máy CNC phải nhiều người khiêng và căn rất lâu. Trần xưởng không đủ điều kiện treo ray trực tiếp nên không thể bắt thiết bị lên kèo mái.

FullSharp dựng bộ khung thép treo thanh ray 5T tải 200 kg đứng độc lập ngay cạnh máy. Pa lăng điện chạy trên ray, nâng khuôn lên rồi đưa vào đúng vị trí gá, công trình lắp đặt tại Bắc Giang.

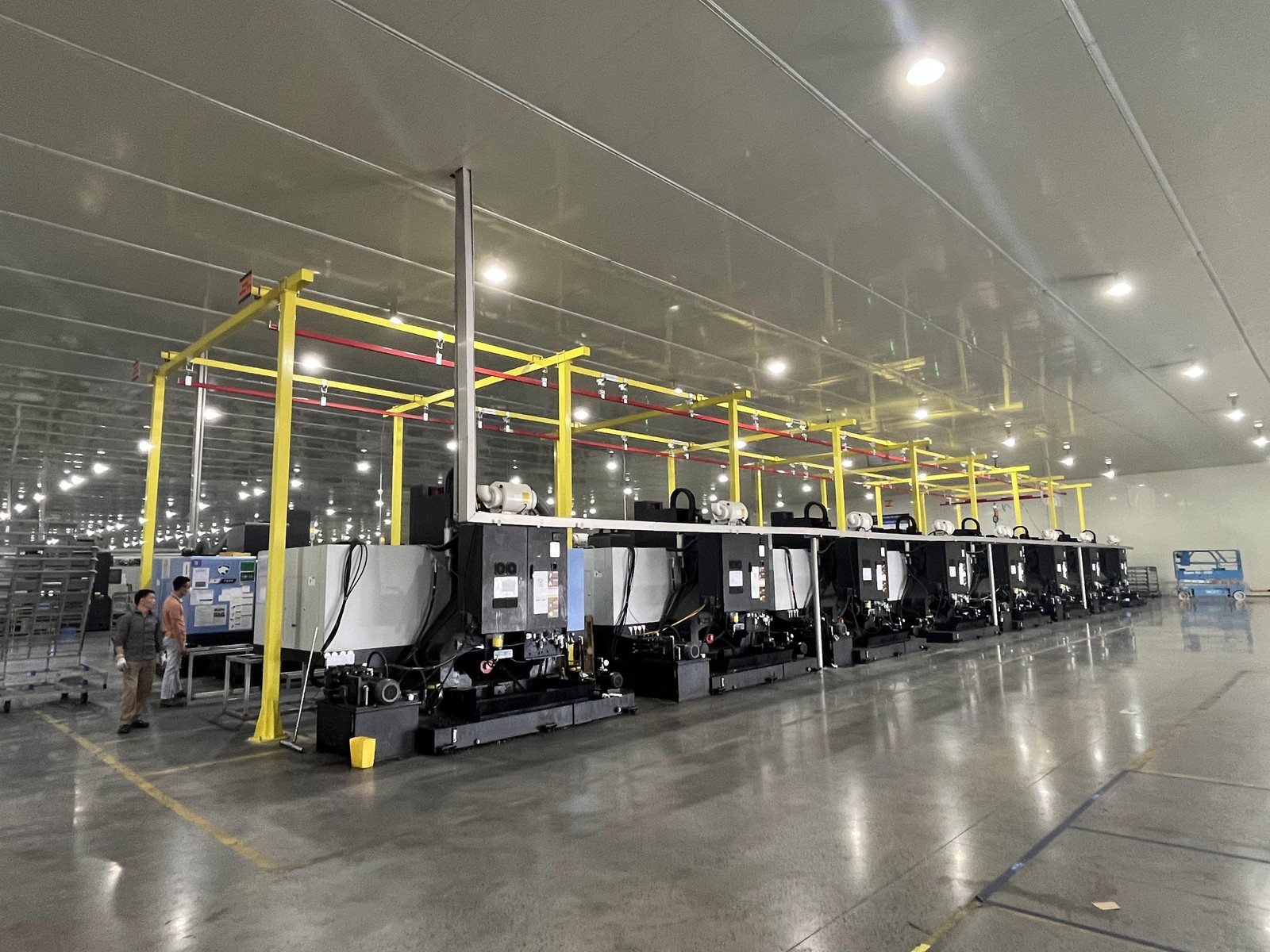

Bộ khung treo thanh ray 5T 200kg và pa lăng điện lắp tại Bắc Giang

Bộ khung treo thanh ray 5T tải 200 kg và pa lăng điện lắp bên máy CNC tại Bắc Giang.

Thiết bị lắp đặt

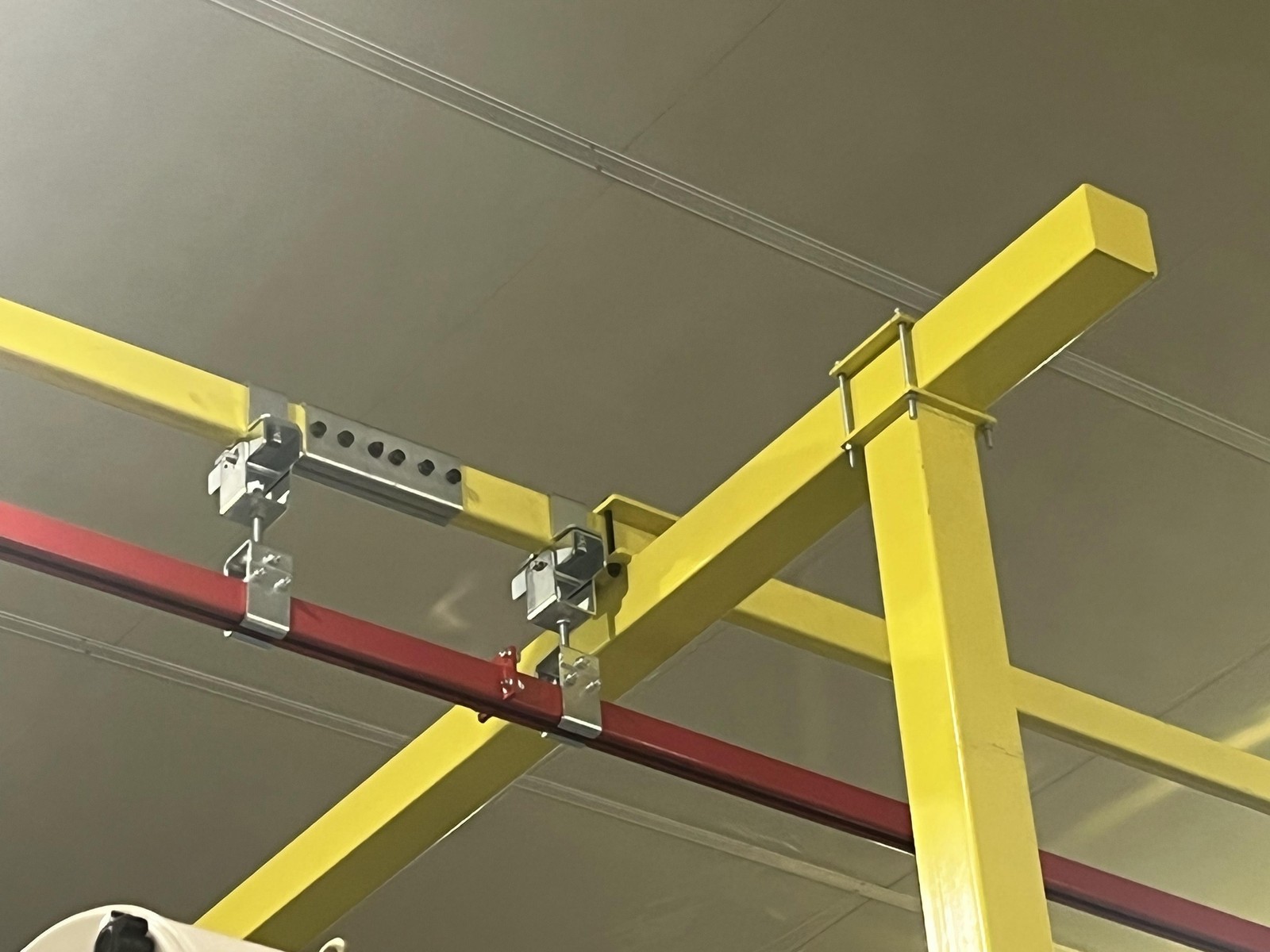

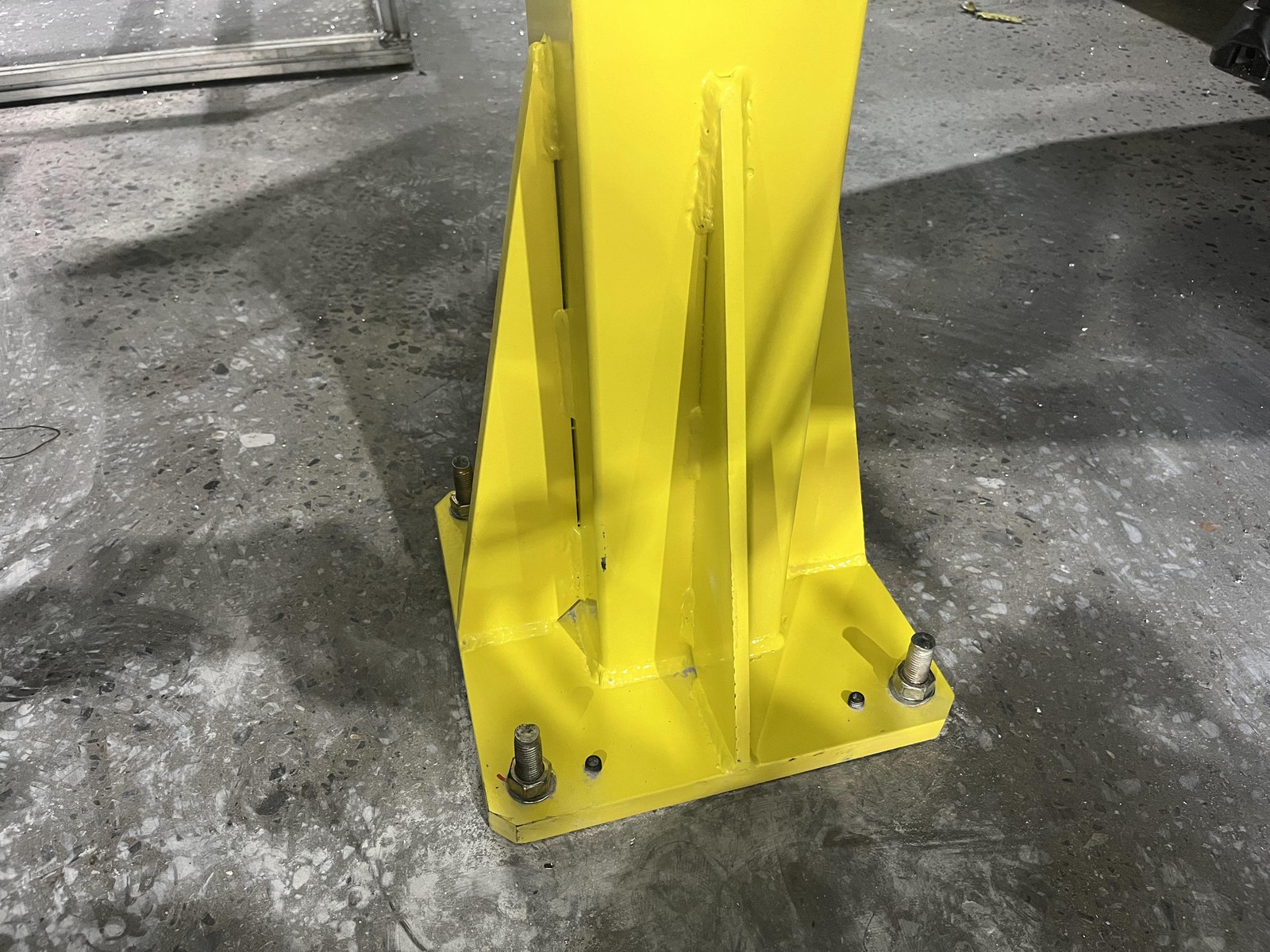

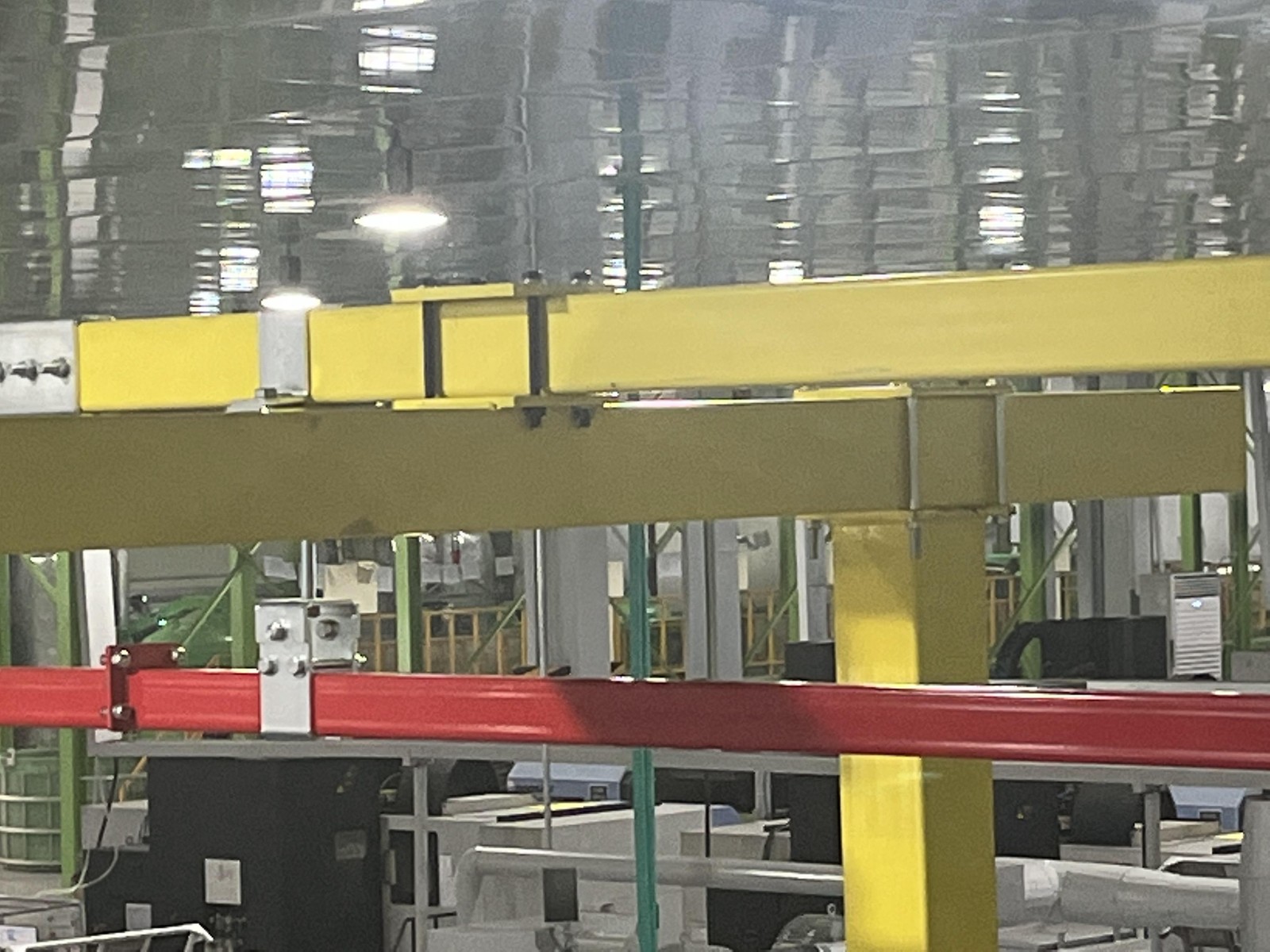

Khung thép treo ray: cột và dầm thép tự đứng trên nền, không phụ thuộc kết cấu mái của nhà xưởng.

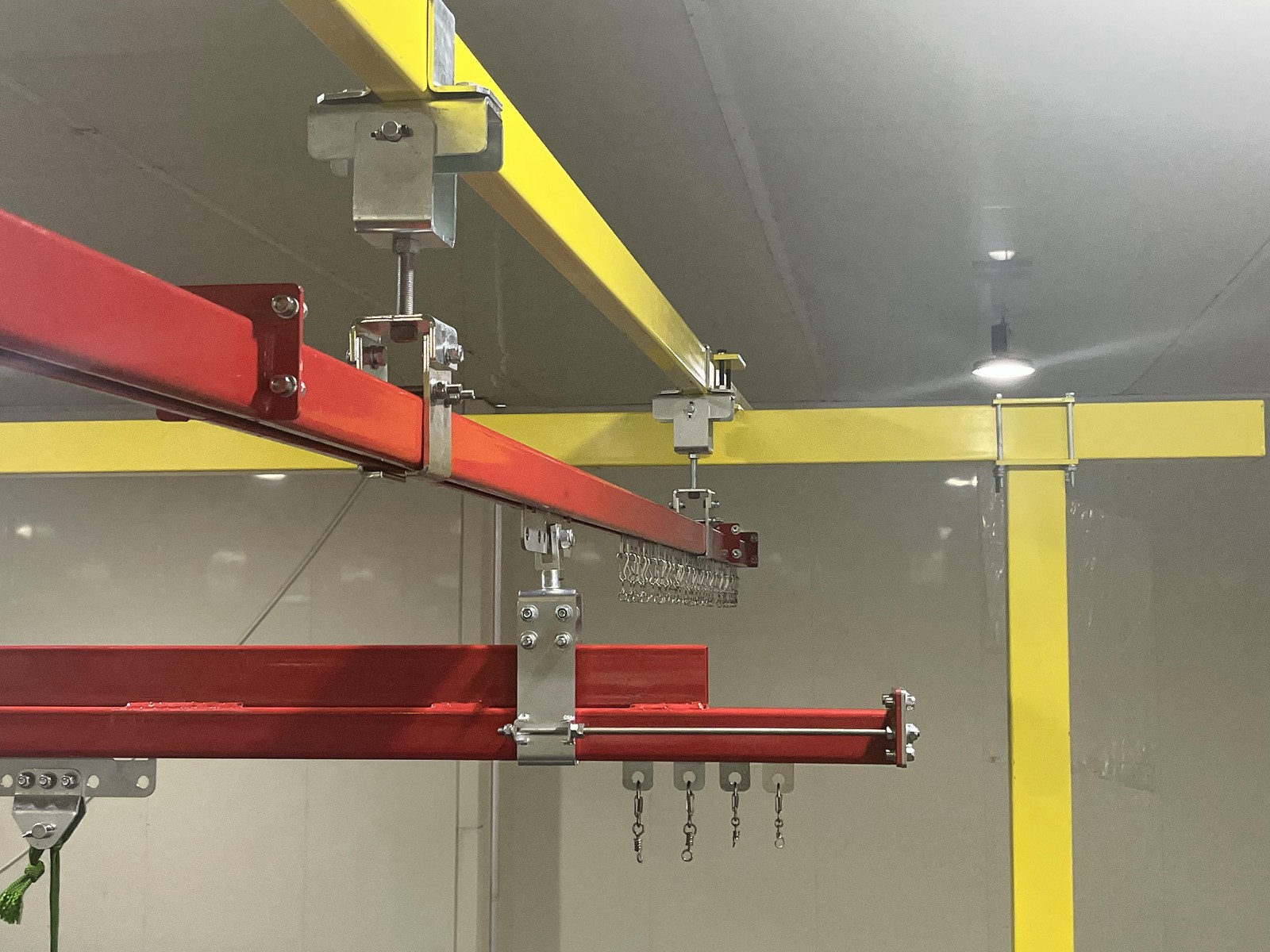

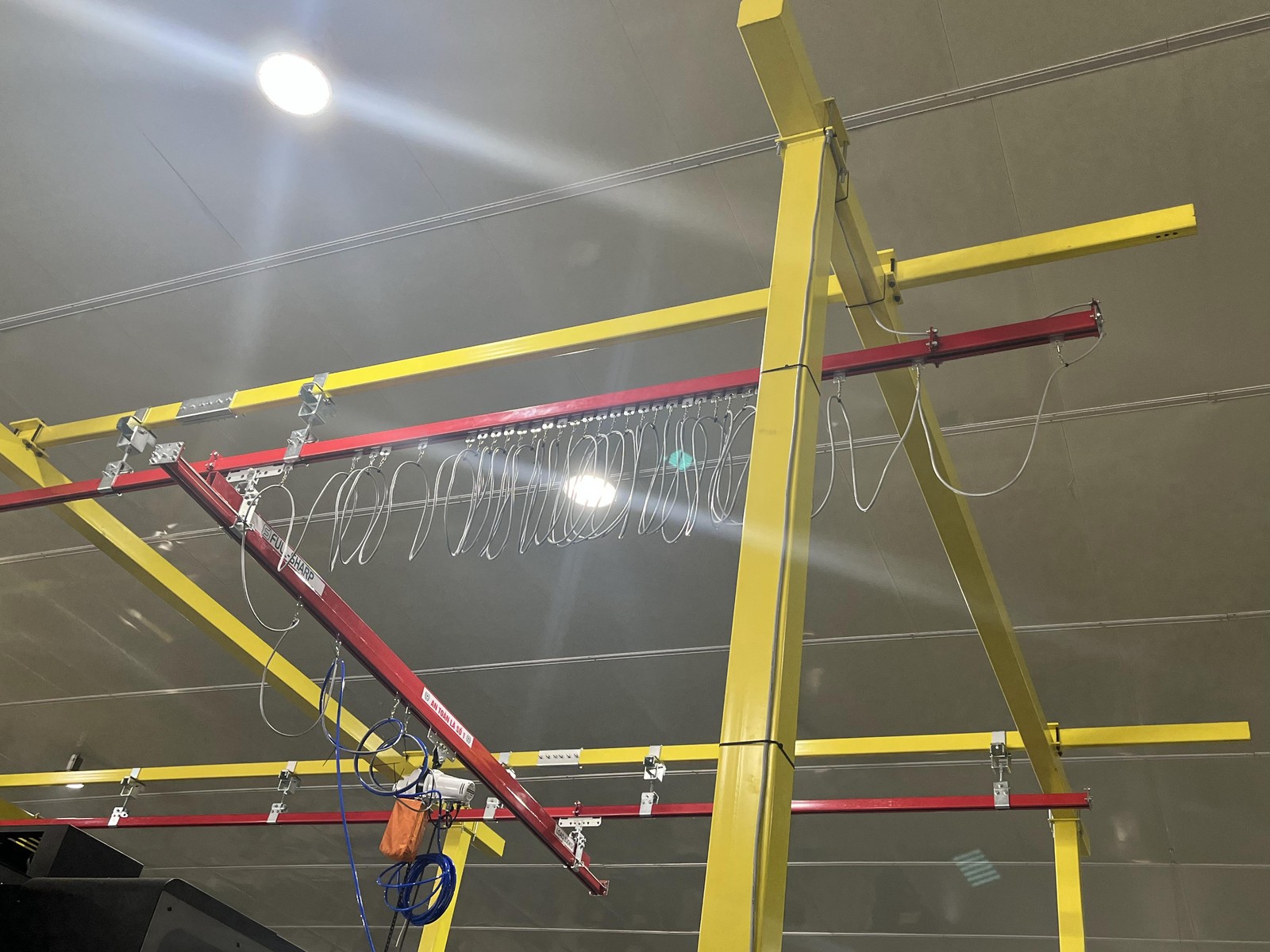

Thanh ray 5T tải 200 kg: ray dẫn hướng cho xe con chạy dọc theo chiều dài máy, di chuyển êm.

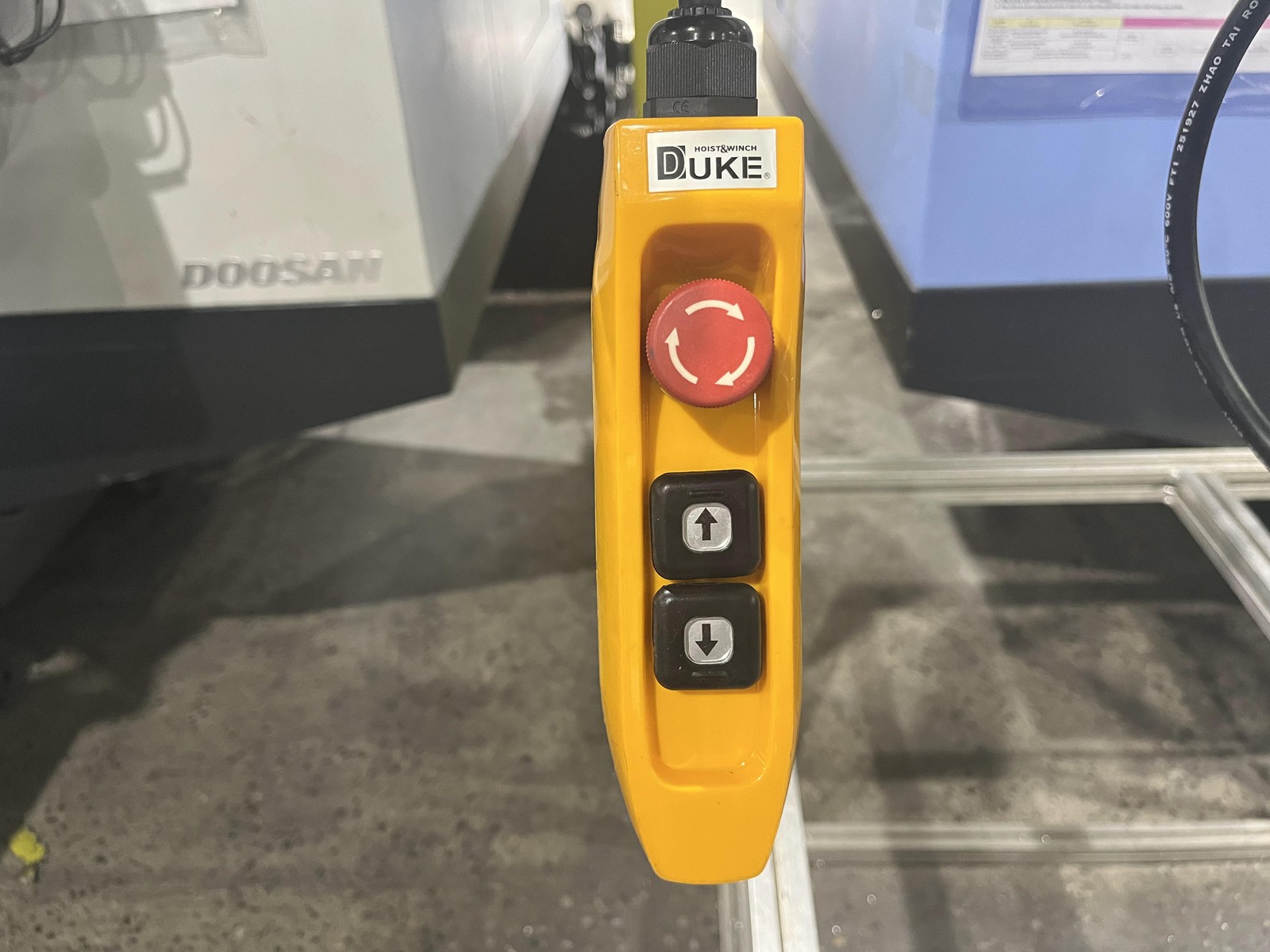

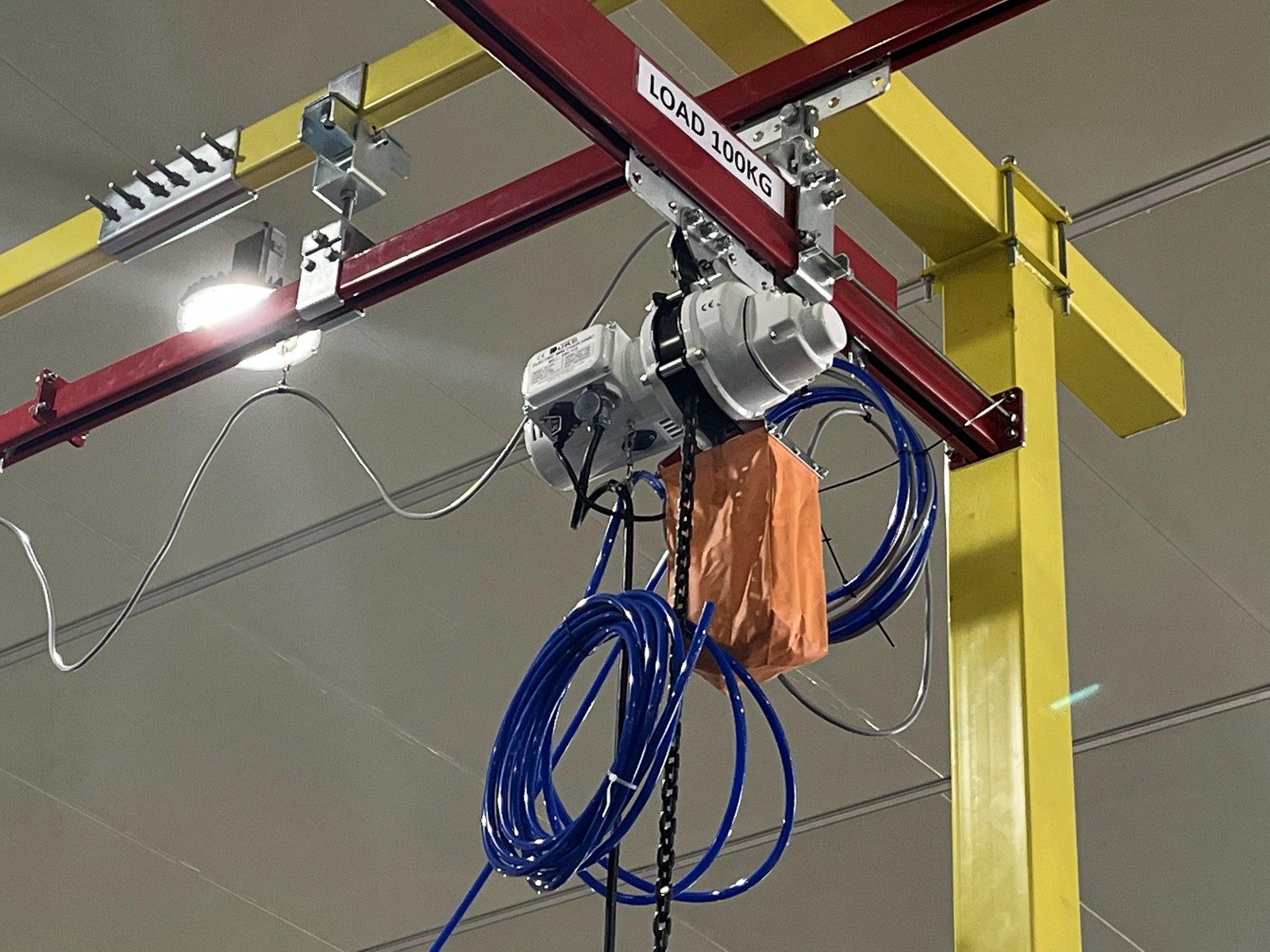

Pa lăng điện: nâng hạ khuôn bằng điện, có phanh giữ tải, điều khiển bằng tay bấm.

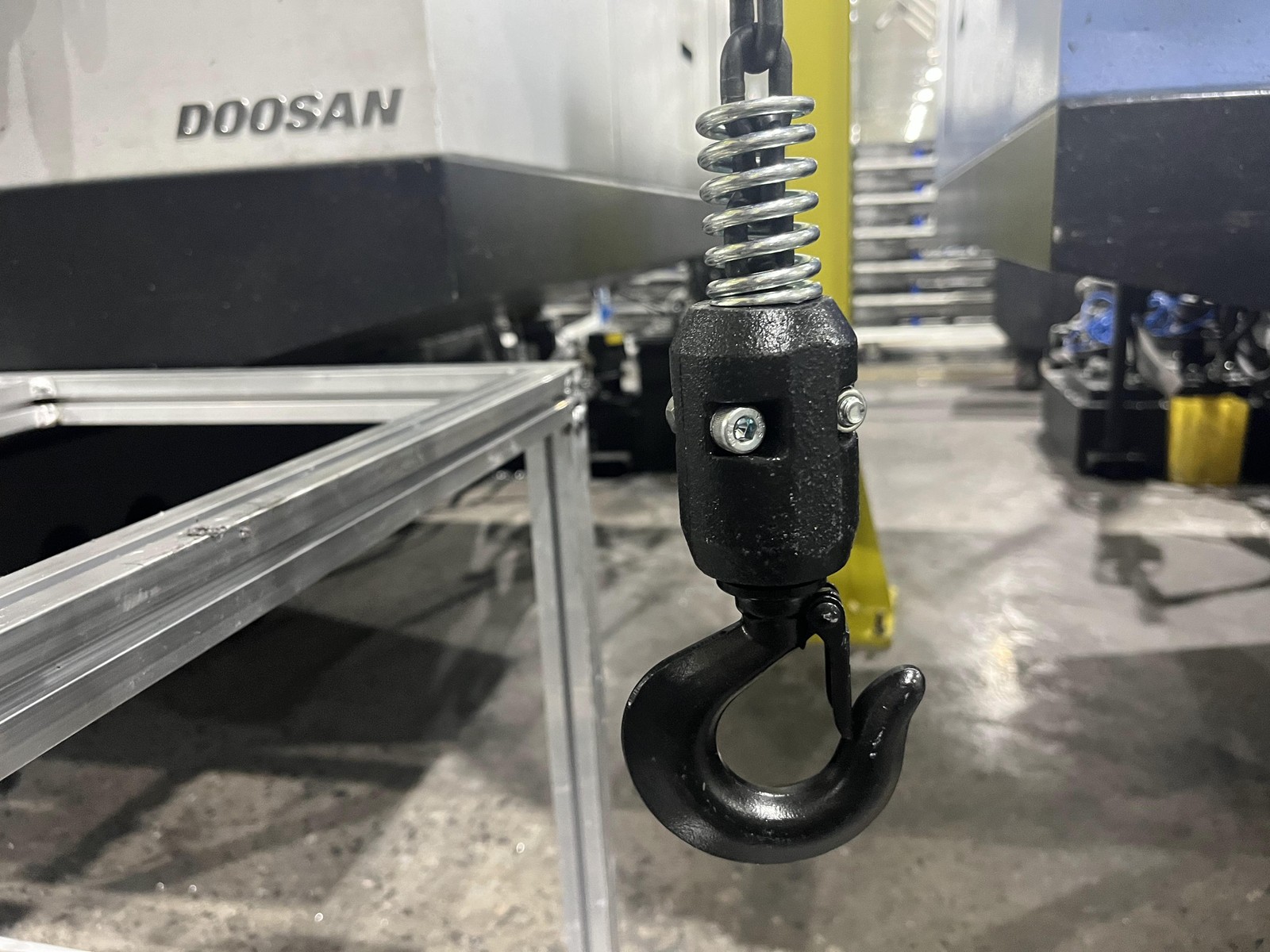

Móc và cụm treo khuôn: móc an toàn có chốt chống tuột, giữ khuôn ổn định khi đưa vào máy.

Thông số chính

Tải trọng200 kg
Hệ rayThanh ray 5T
Thiết bị nângPa lăng điện
Địa điểm lắp đặtBắc Giang

Lợi ích cho nhà xưởng

Thay khuôn nhanh

Khuôn được nâng và đưa thẳng vào vị trí gá, thời gian dừng máy để đổi khuôn rút ngắn.

Không động vào mái

Khung tự đứng nên nhà xưởng có kết cấu mái yếu vẫn lắp được hệ ray.

An toàn cho thợ

Không còn cảnh nhiều người khiêng khuôn nặng cạnh máy đang chạy.

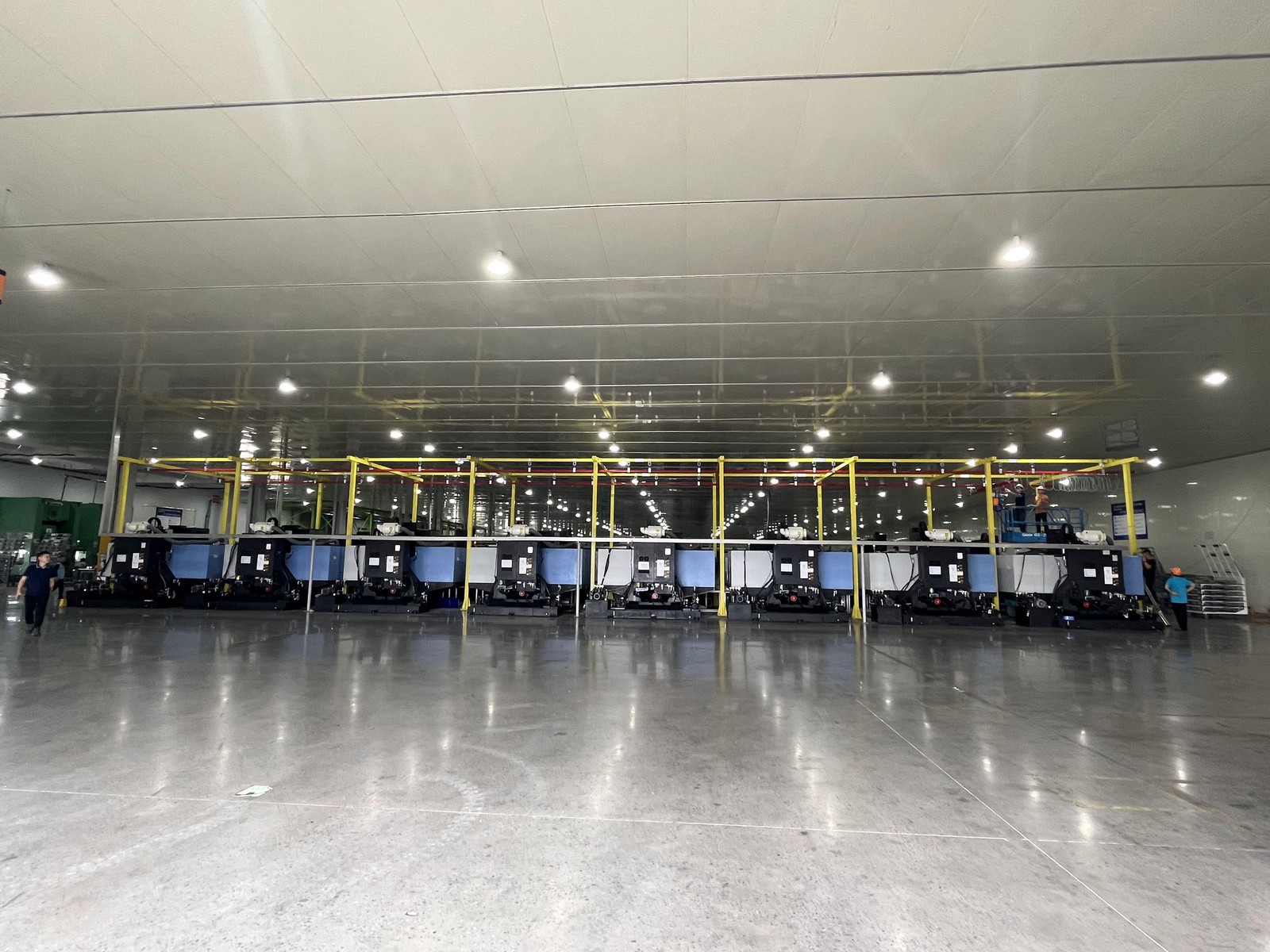

Hình ảnh lắp đặt thực tế

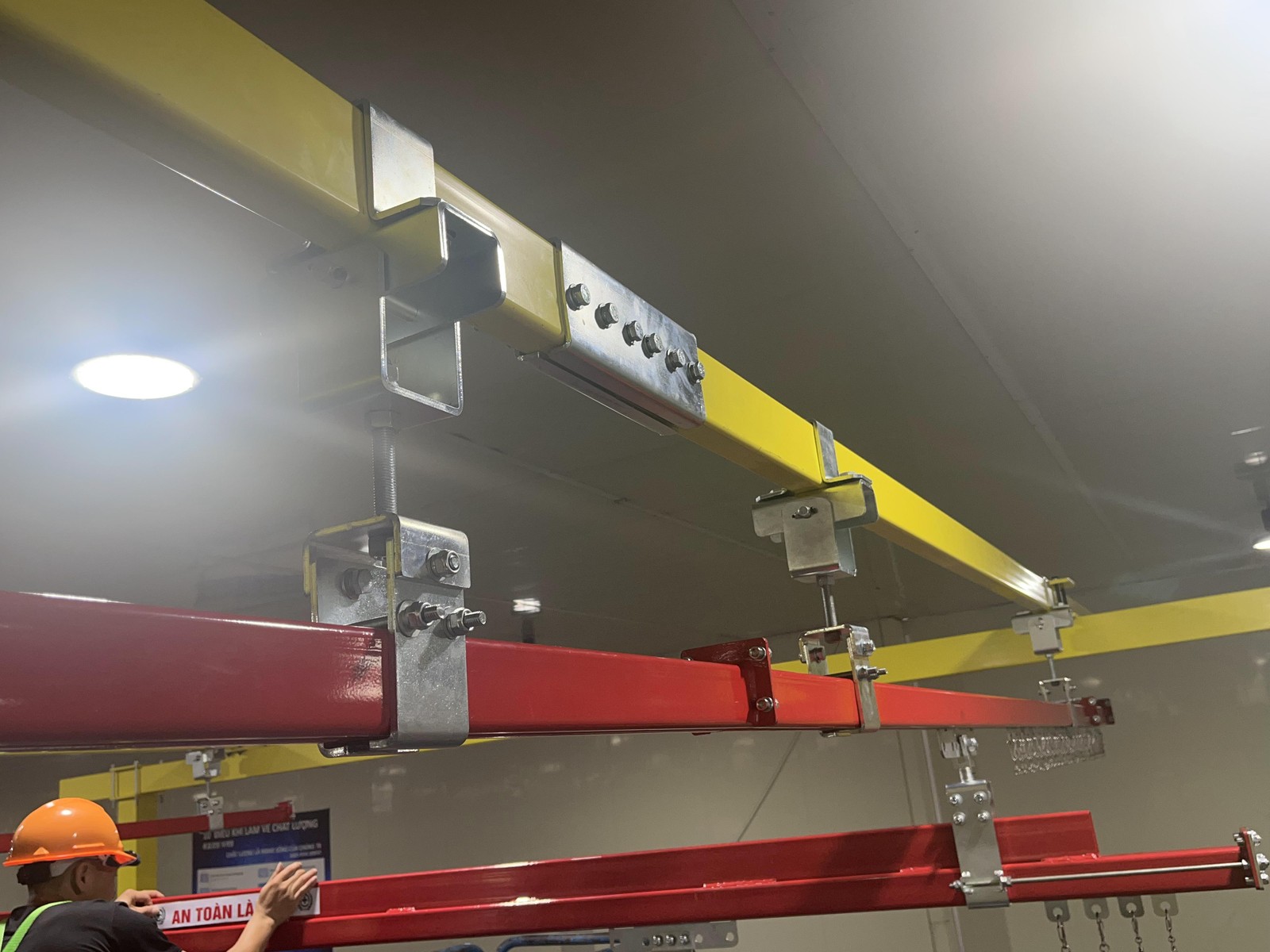

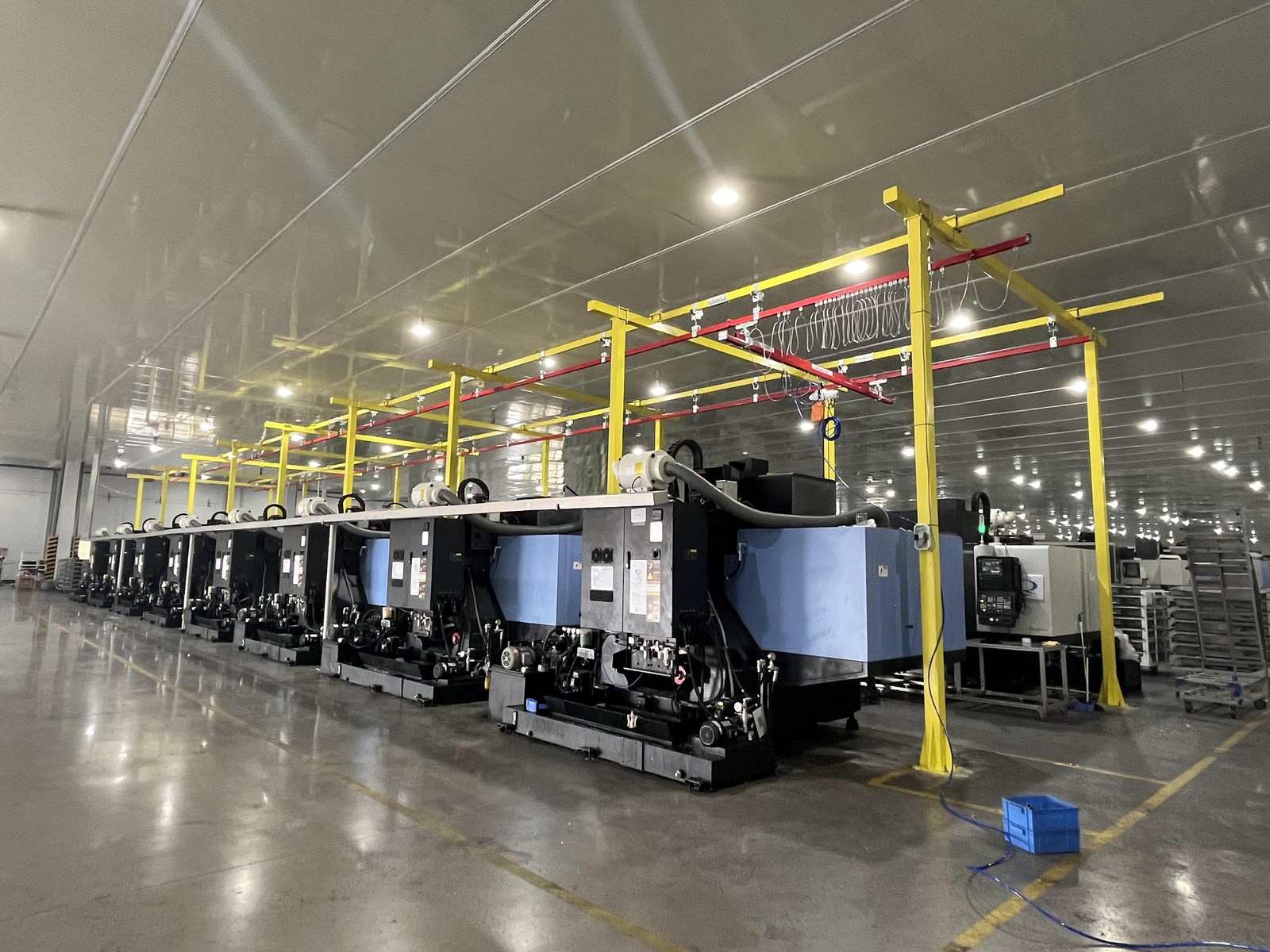

Bộ khung treo thanh ray 5T 200kg và pa lăng điện lắp tại Bắc Giang - ảnh 1

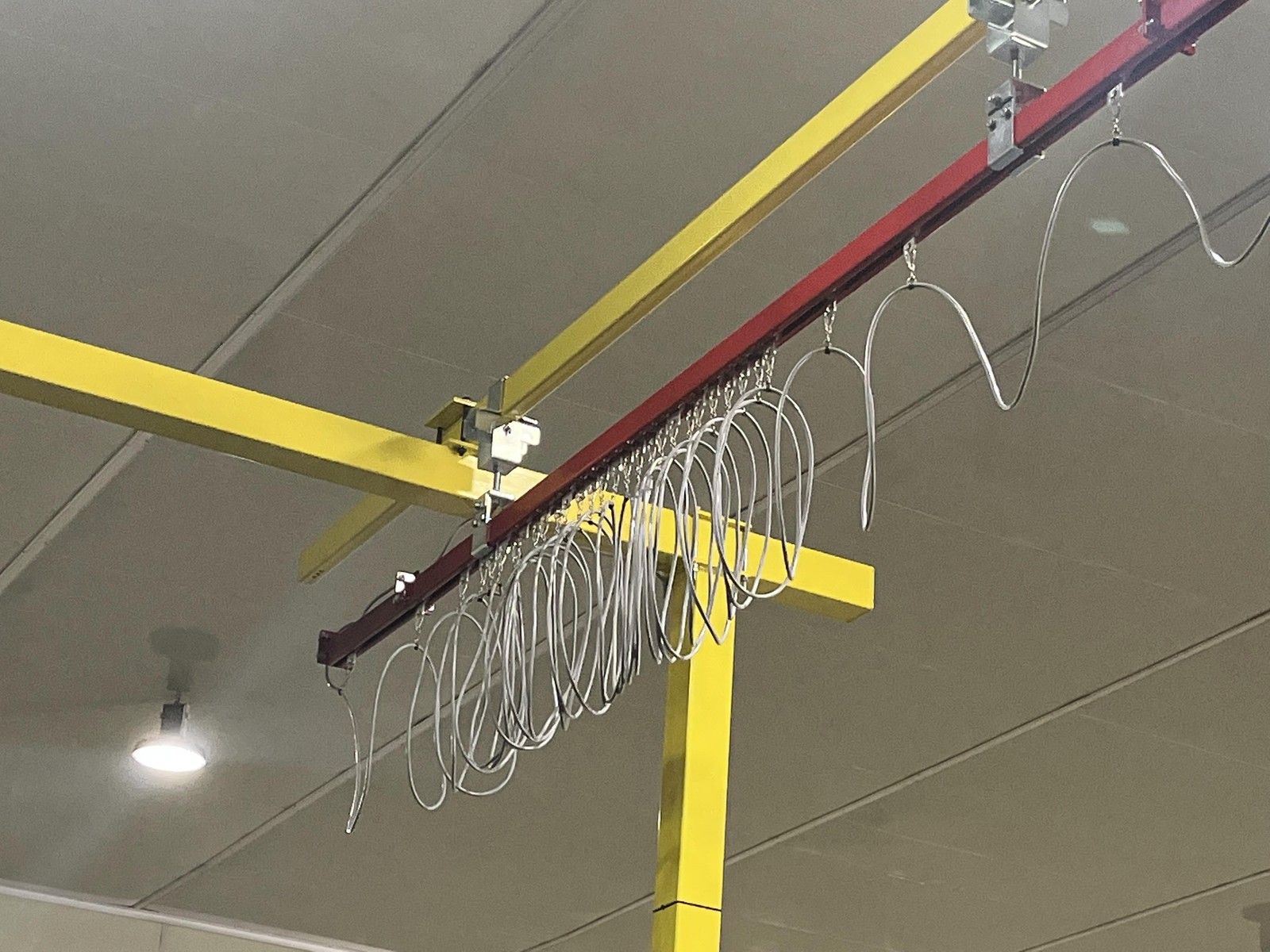

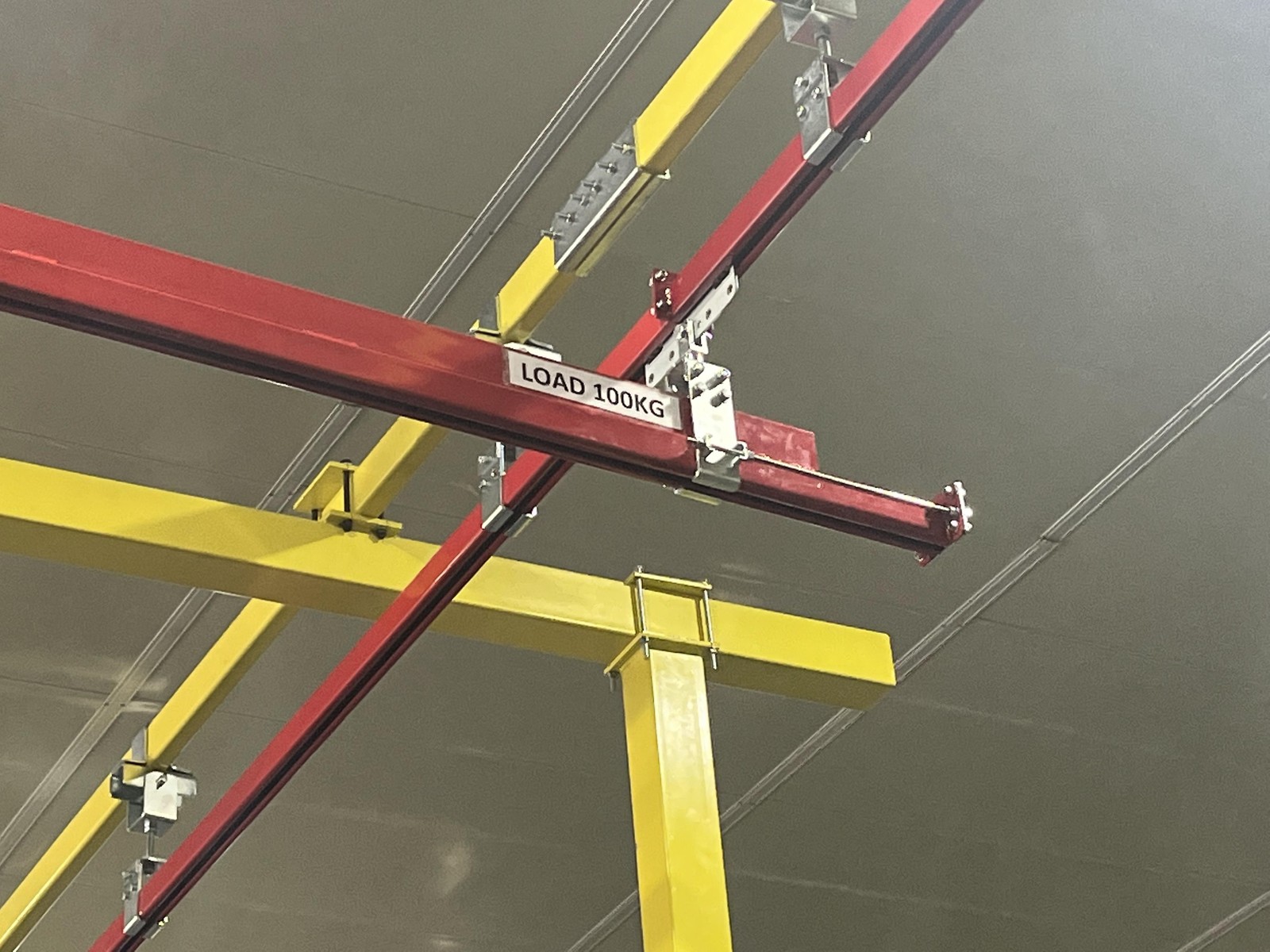

Bộ khung treo thanh ray 5T 200kg và pa lăng điện lắp tại Bắc Giang - ảnh 2

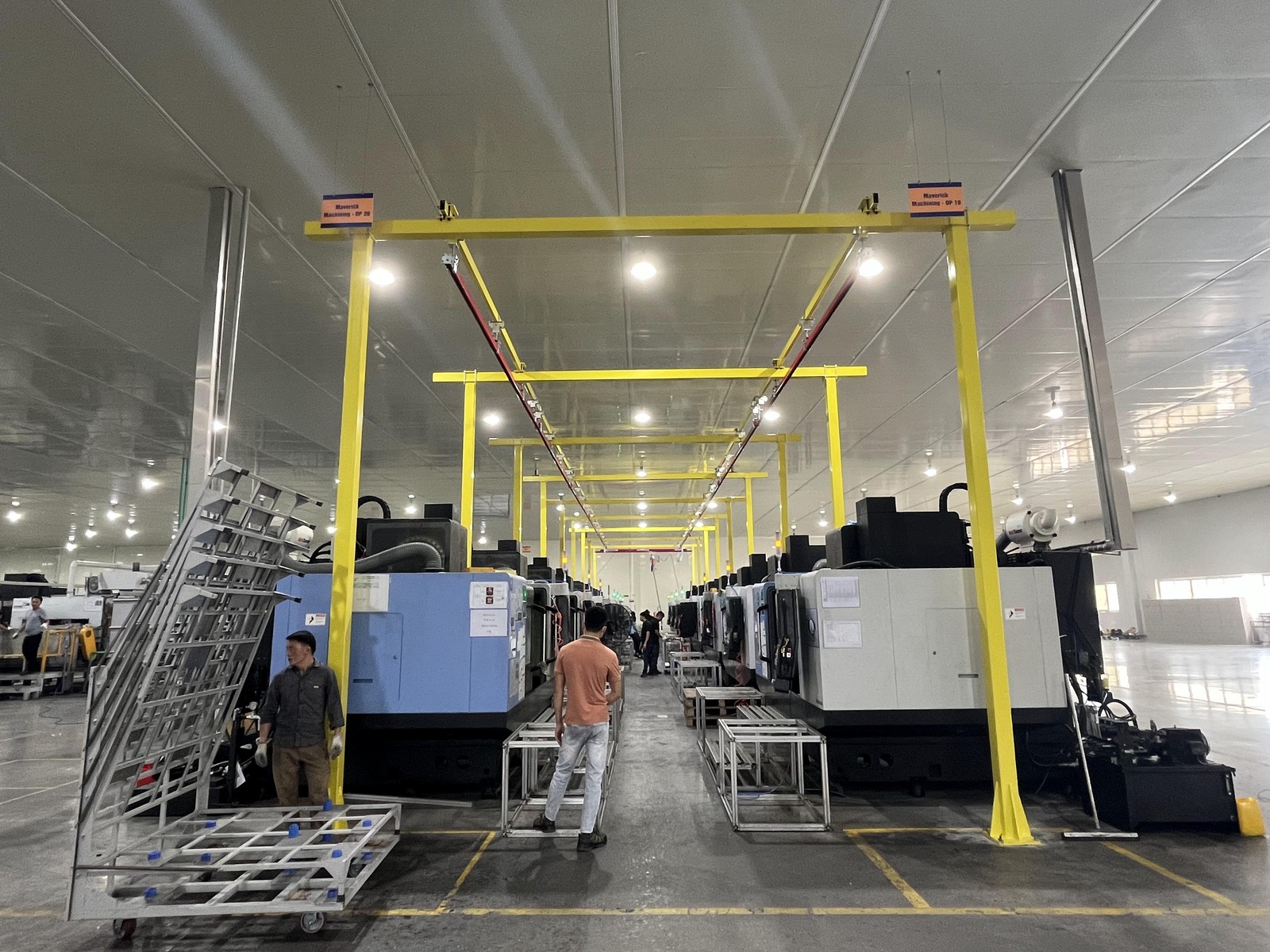

Bộ khung treo thanh ray 5T 200kg và pa lăng điện lắp tại Bắc Giang - ảnh 3

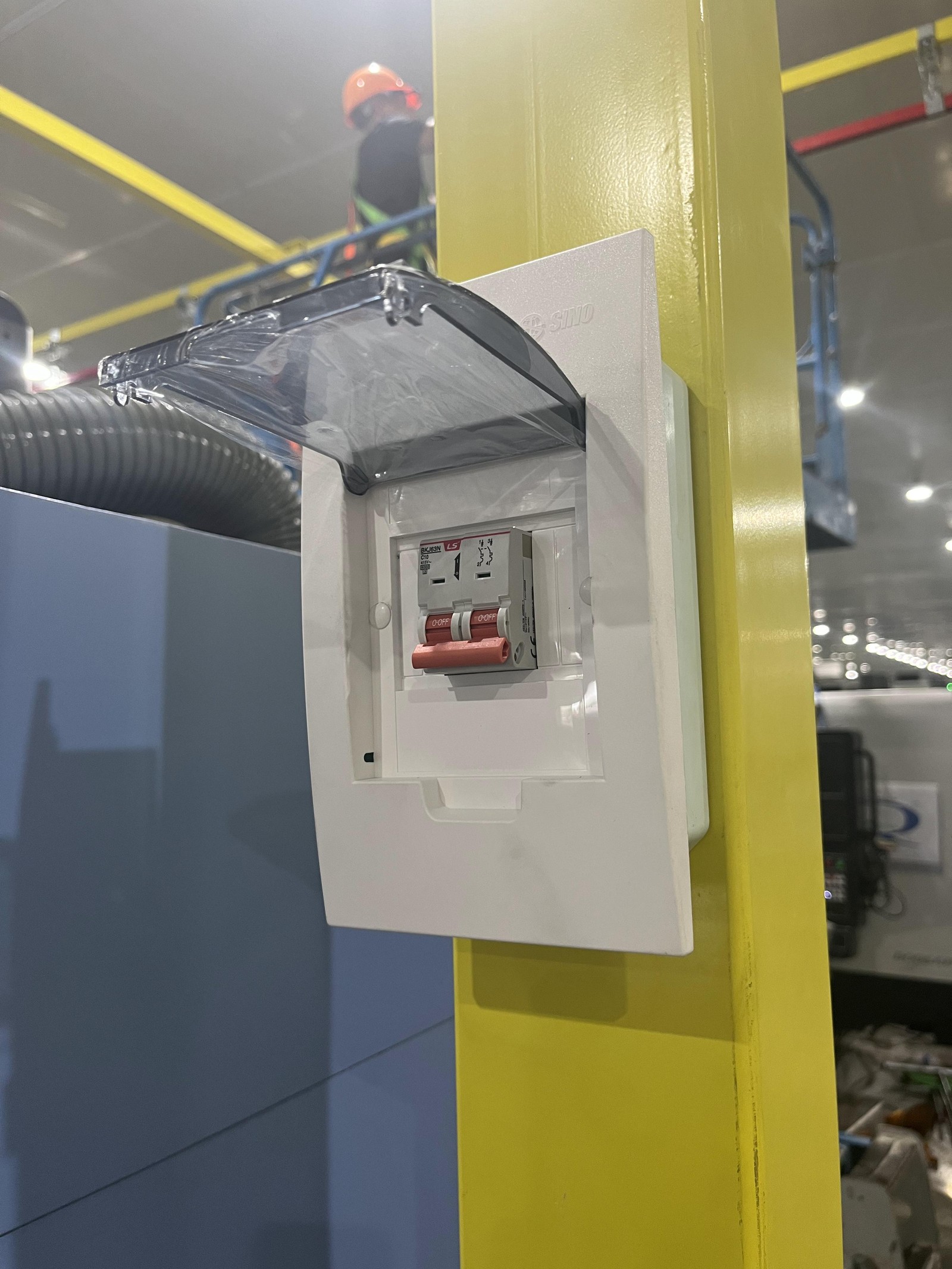

Bộ khung treo thanh ray 5T 200kg và pa lăng điện lắp tại Bắc Giang - ảnh 4

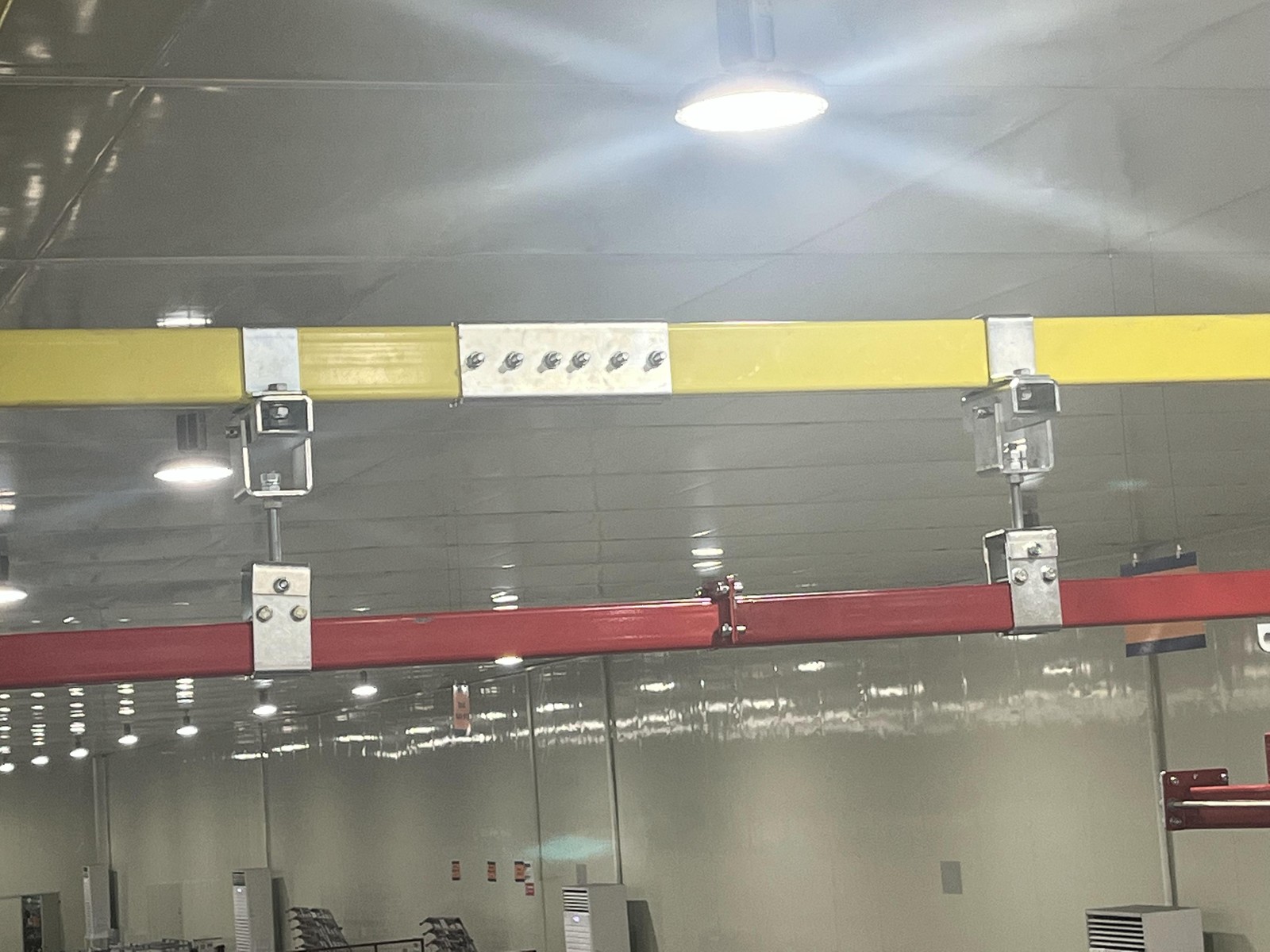

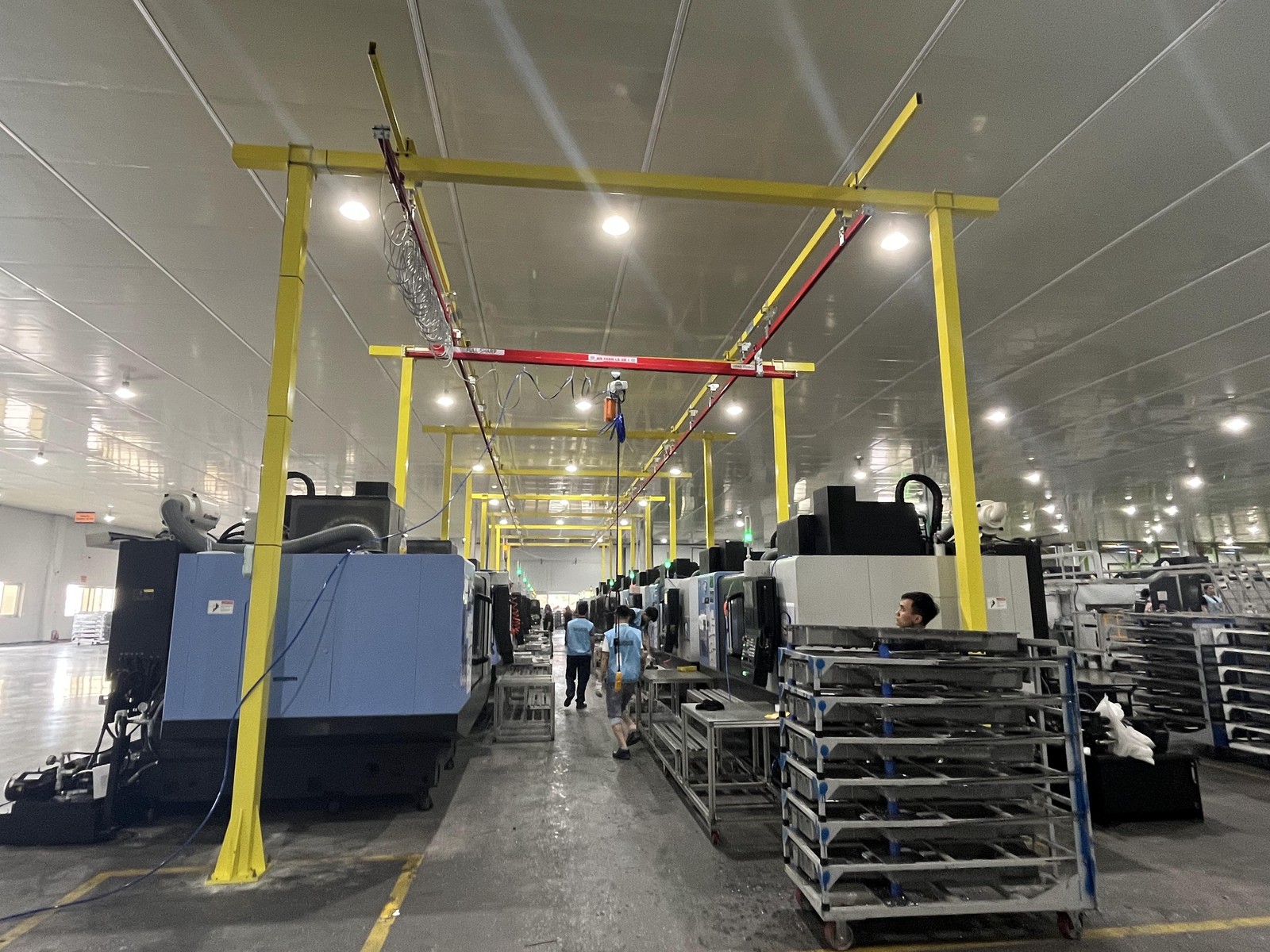

Bộ khung treo thanh ray 5T 200kg và pa lăng điện lắp tại Bắc Giang - ảnh 5

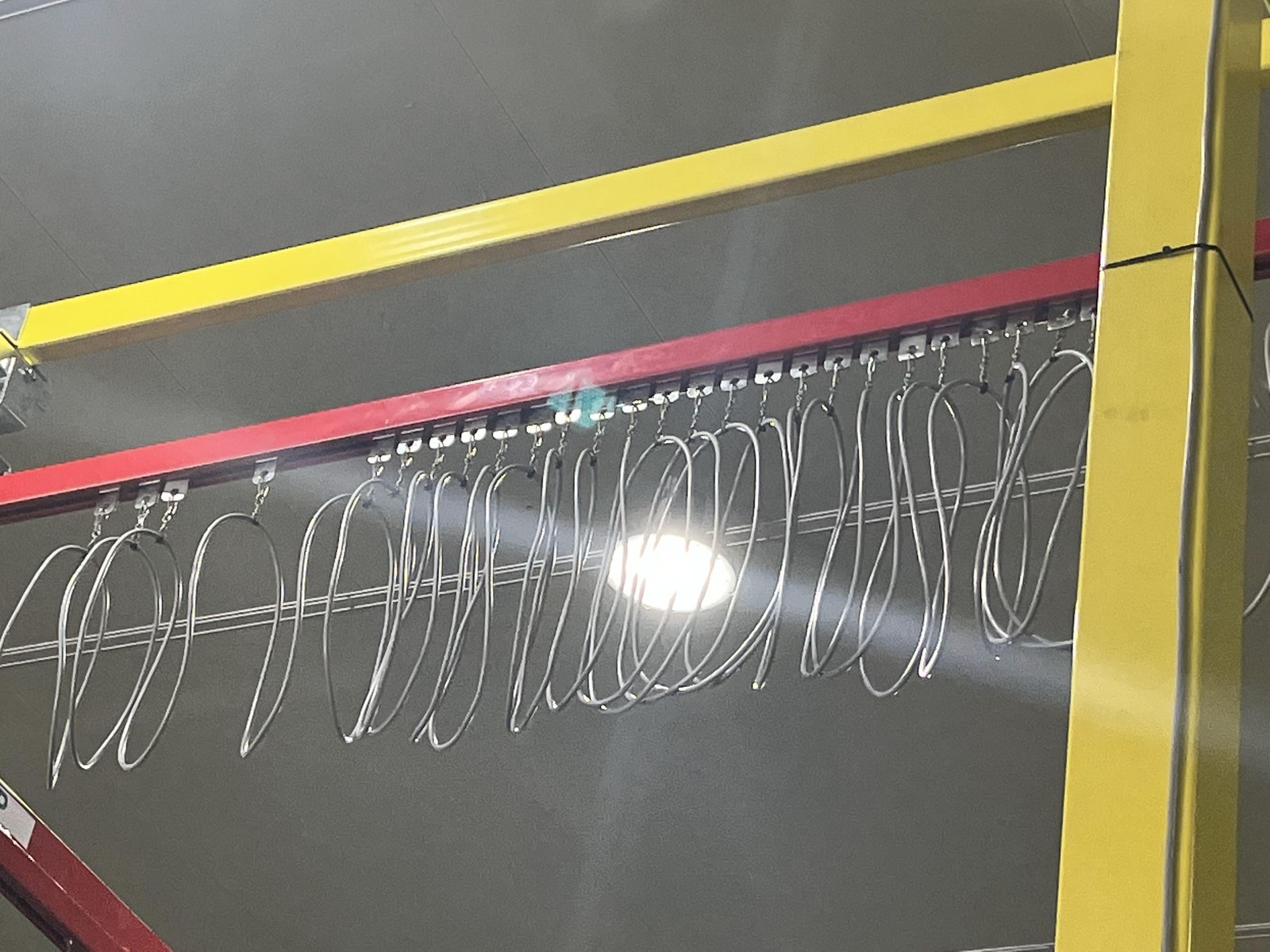

Bộ khung treo thanh ray 5T 200kg và pa lăng điện lắp tại Bắc Giang - ảnh 6

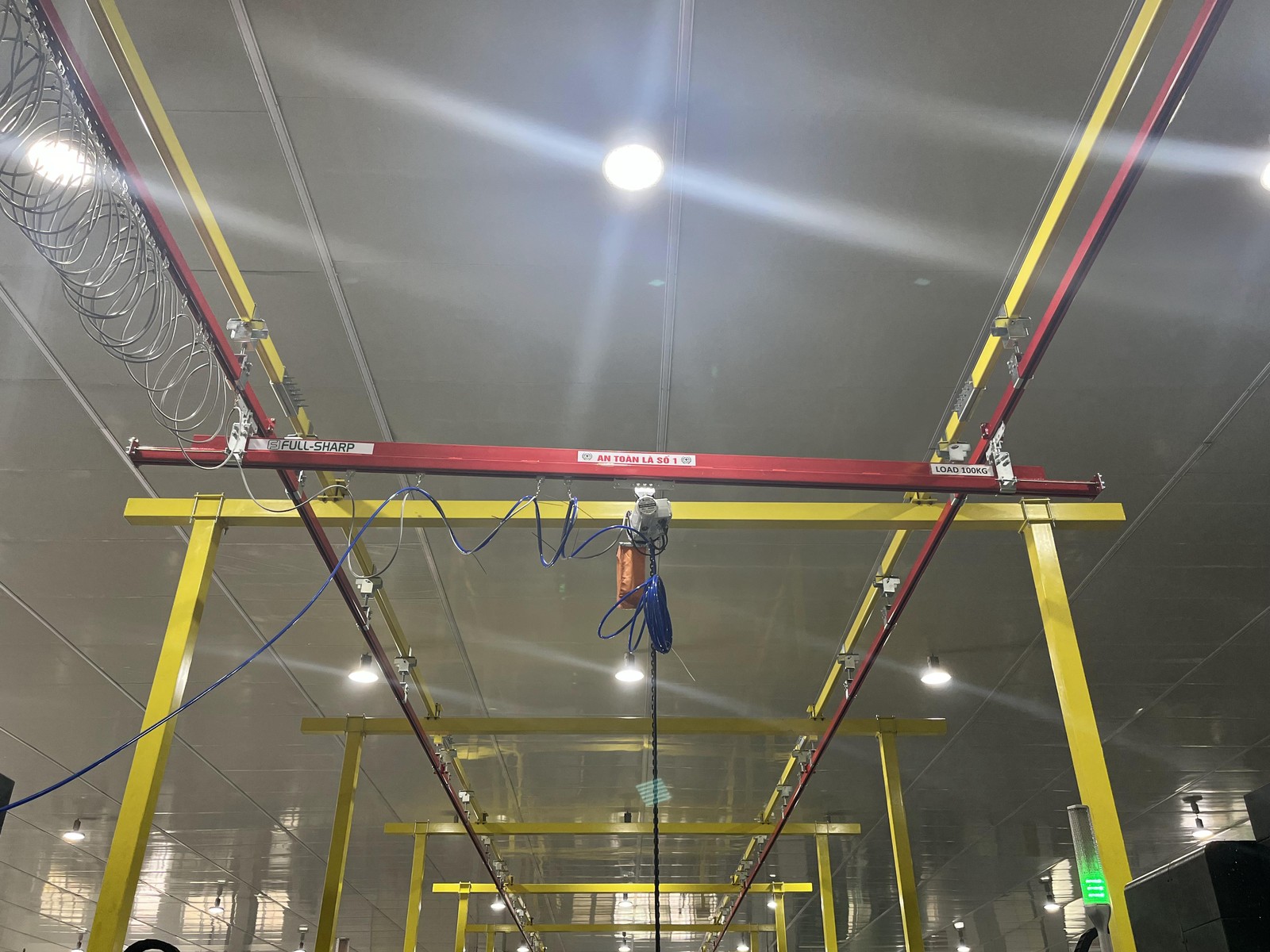

Bộ khung treo thanh ray 5T 200kg và pa lăng điện lắp tại Bắc Giang - ảnh 7

Bộ khung treo thanh ray 5T 200kg và pa lăng điện lắp tại Bắc Giang - ảnh 8

Bộ khung treo thanh ray 5T 200kg và pa lăng điện lắp tại Bắc Giang - ảnh 9

Bộ khung treo thanh ray 5T 200kg và pa lăng điện lắp tại Bắc Giang - ảnh 10

Bộ khung treo thanh ray 5T 200kg và pa lăng điện lắp tại Bắc Giang - ảnh 11

Bộ khung treo thanh ray 5T 200kg và pa lăng điện lắp tại Bắc Giang - ảnh 12

Bộ khung treo thanh ray 5T 200kg và pa lăng điện lắp tại Bắc Giang - ảnh 13

Bộ khung treo thanh ray 5T 200kg và pa lăng điện lắp tại Bắc Giang - ảnh 14

Bộ khung treo thanh ray 5T 200kg và pa lăng điện lắp tại Bắc Giang - ảnh 15

Bộ khung treo thanh ray 5T 200kg và pa lăng điện lắp tại Bắc Giang - ảnh 16

Bộ khung treo thanh ray 5T 200kg và pa lăng điện lắp tại Bắc Giang - ảnh 17

Bộ khung treo thanh ray 5T 200kg và pa lăng điện lắp tại Bắc Giang - ảnh 18

Bộ khung treo thanh ray 5T 200kg và pa lăng điện lắp tại Bắc Giang - ảnh 19

Bộ khung treo thanh ray 5T 200kg và pa lăng điện lắp tại Bắc Giang - ảnh 20

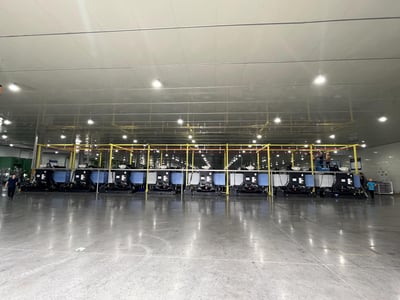

Bộ khung treo thanh ray 5T 200kg và pa lăng điện lắp tại Bắc Giang - ảnh 21

Bấm vào ảnh để xem lớn. Album 21 ảnh chụp tại công trình.

Ứng dụng phù hợp

Xưởng CNC thay khuôn, thay đồ gá
Khu vực ép nhựa, dập kim loại
Nhà máy có máy cố định cần nâng hạ tại chỗ
Xưởng bảo trì tháo lắp cụm chi tiết nặng

Sản phẩm và dự án liên quan

Thanh ray 5T 200kg
Dự án thanh ray 5t 200kg đã lắp đặt

Tư vấn lắp đặt cho nhà xưởng của bạn

FullSharp đo khoảng hở quanh máy, chiều cao thông thủy và cân khuôn nặng nhất để thiết kế khung và chọn tải ray. Kỹ thuật cũng xem nền xưởng nơi đặt chân khung có đủ chịu lực không. Anh chị cho biết loại máy và khối lượng khuôn, chúng tôi sẽ lên phương án lắp.
