Cần Trục Xoay Điện Tải Lớn 500kg-3000kg

Tải PDF thông số

JIB CRANE

CẦN CẨU CỘT XOAY

Máy Pa Lăng Tương Thích

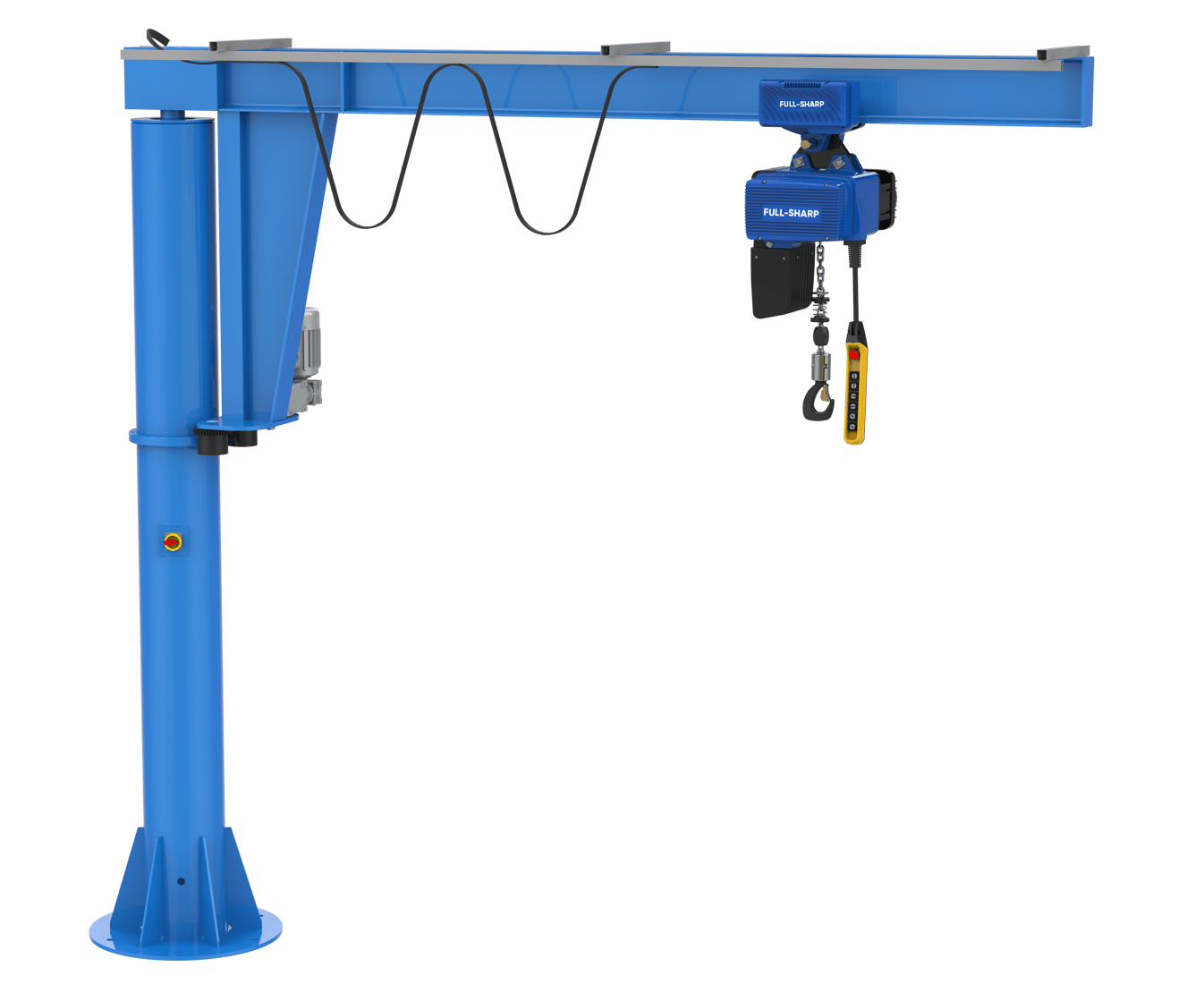

CẦN CẨU CỘT XOAY ĐIỆN BIẾN TẦN THÔNG MINH

Tải trọng tối đa 3000kg, chiều dài cần tới 6 mét

Xoay 360°, có thể lắp chốt giới hạn hành trình, vận hành bằng tay nhẹ nhàng. Có thể kết hợp với cần gấp (folding jib) để bao phủ vùng làm việc hình quạt, đáp ứng nhu cầu vận chuyển vật liệu một cách chính xác hơn.

Xoay điện

Điều khiển các chuyển động xoay trái – phải của cần cẩu; vành góp điện (collector ring) đảm nhiệm việc cấp điện liên tục khi cần cẩu xoay tới bất kỳ vị trí nào.

Điều khiển biến tần

Có thể thực hiện cả xoay bằng điện và xoay bằng tay, sử dụng động cơ xoay của thương hiệu nổi tiếng, lắp đặt trên mặt nền. Tùy theo tầm với và tải trọng để xác định có cần đổ móng (bu lông chờ chôn sẵn) hay không.

BẢNG THÔNG SỐ — CẦN CẨU CỘT XOAY THÉP CHỮ I

Cần Cẩu Cột Xoay Thép Chữ I
Tải Trọng	Mã Sản Phẩm	H	L	E	D	L1	H1	X	Y
500kg	FS-JZB500-3-3	220	3.0000	ø325x10	900	1950	2740	1000	1000
	FS-JZB500-4-3	250	4.0000	ø325x10	900	2950	2710	1000	1000
	FS-JZB500-5-3	280	5.0000	ø377x10	1100	3750	2680	1000	1000
1000kg	FS-JZB1000-3-3	280	3.0000	ø377x10	1000	1850	2680	1000	1000
	FS-JZB1000-4-3	280	4.0000	ø377x10	1000	2850	2680	1000	1000
	FS-JZB1000-5-3	320	5.0000	ø426x10	1100	3650	2650	1000	1000
2000kg	FS-JZB2000-3-3	320	3.0000	ø426x10	1100	1700	2640	1000	1000
	FS-JZB2000-4-3	320	4.0000	ø426x10	1100	2700	2640	1200	1200
	FS-JZB2000-5-3	300+150	5.0000	ø426x10	1250	2550	2550	1200	1200
3000kg	FS-JZB3000-3-3	300+150	3.0000	ø530x10	1250	1550	2550	1200	1200
	FS-JZB3000-4-3	300+150	4.0000	ø530x10	1250	2550	2550	1500	1500
	FS-JZB3000-5-3	4000+200	5.0000	ø630x10	1250	3500	2400	1500	1500

* Kích thước thực tế lấy theo cơ sở cuối cùng.

Tải Trọng 500kg

FS-JZB500-3-3

H220

L3.0000

Eø325x10

D900

L11950

H12740

X1000

Y1000

FS-JZB500-4-3

H250

L4.0000

Eø325x10

D900

L12950

H12710

X1000

Y1000

FS-JZB500-5-3

H280

L5.0000

Eø377x10

D1100

L13750

H12680

X1000

Y1000

Tải Trọng 1000kg

FS-JZB1000-3-3

H280

L3.0000

Eø377x10

D1000

L11850

H12680

X1000

Y1000

FS-JZB1000-4-3

H280

L4.0000

Eø377x10

D1000

L12850

H12680

X1000

Y1000

FS-JZB1000-5-3

H320

L5.0000

Eø426x10

D1100

L13650

H12650

X1000

Y1000

Tải Trọng 2000kg

FS-JZB2000-3-3

H320

L3.0000

Eø426x10

D1100

L11700

H12640

X1000

Y1000

FS-JZB2000-4-3

H320

L4.0000

Eø426x10

D1100

L12700

H12640

X1200

Y1200

FS-JZB2000-5-3

H300+150

L5.0000

Eø426x10

D1250

L12550

H12550

X1200

Y1200

Tải Trọng 3000kg

FS-JZB3000-3-3

H300+150

L3.0000

Eø530x10

D1250

L11550

H12550

X1200

Y1200

FS-JZB3000-4-3

H300+150

L4.0000

Eø530x10

D1250

L12550

H12550

X1500

Y1500

FS-JZB3000-5-3

H4000+200

L5.0000

Eø630x10

D1250

L13500

H12400

X1500

Y1500
