Tay trợ lực khí nén khớp nối tải nhẹ

Name: Tay trợ lực khí nén khớp nối tải nhẹ
Brand: FullSharp

Tải PDF thông số

Tổng quan

AAA4000 là tay trợ lực khí nén dạng hình bình hành của Knight Global, dùng để nâng, xoay, cân bằng và di chuyển sản phẩm, hấp thụ phản lực mô-men xoắn giúp giảm mỏi cho người vận hành.

Tay trợ lực khí nén khớp nối tải nhẹ AAA4000 của Knight là tay trợ lực dạng hình bình hành, dùng để nâng, xoay, cân bằng và di chuyển sản phẩm từ băng tải, giá chứa hàng (dunnage), dây chuyền lắp ráp và nhiều vị trí khác. Tay dùng một xi lanh đặt ở phía sau để đạt tải nâng lớn hơn, đồng thời hấp thụ phản lực mô-men xoắn, giúp người vận hành nâng và thao tác sản phẩm nhẹ nhàng, giảm mỏi.

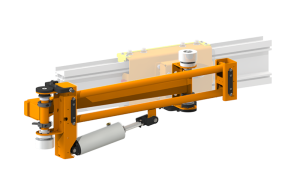

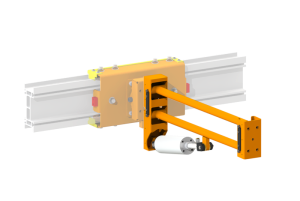

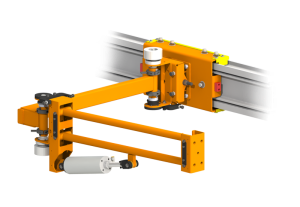

Tay trợ lực khí nén khớp nối tải nhẹ chạy bên trong hệ thanh ray nhôm dòng RAD4110, RAD6110 hoặc RAD7510 của Knight theo các trục “X”, “Y” và “Z”, có nhiều cấu hình điều khiển. Tay trợ lực gắn ray thẳng chạy trên thanh ray dòng LRD9500 của Knight.

Để biết thêm thông tin về tay trợ lực khớp nối tải nhẹ, liên hệ đại diện Knight Global.

Thông tin chung

Tính năng

Chạy bên trong thanh ray dòng RAD4110, RAD6110 hoặc RAD7510 của Knight.
Nâng, xoay, cân bằng và thao tác sản phẩm với lực tối thiểu.
Nhiều cấu hình điều khiển.
Cỡ xe con treo: 24 in. [609mm] hoặc 36 in. [914mm].
Chiều dài tay tối đa: tới 36 in. [914mm].
Chiều dài cần vươn tối đa: tới 36in. [914mm].
Hành trình đứng tối đa của tay: tới 36 in. [914mm].
Chiều cao trụ đứng tối đa: tới 9 ft. [914mm].
Chiều cao chân đế tối đa: tới 6 ft. [1828mm].
Tải nâng/cân bằng tối đa:
– Tay 24″ nâng được 80 lbs [36kg] ở áp suất tối thiểu 60 psi.
– Tay 36″ nâng được 65 lbs [29kg] ở áp suất tối thiểu 60 psi.

Lợi ích

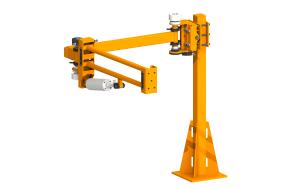

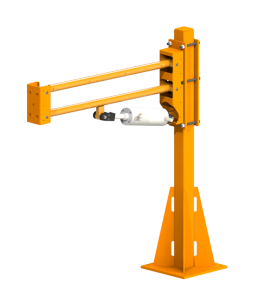

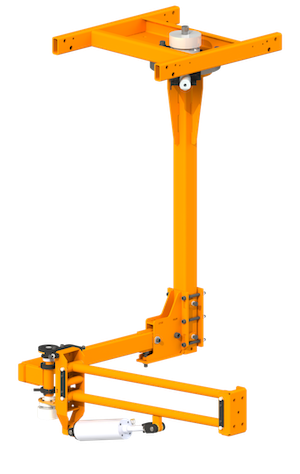

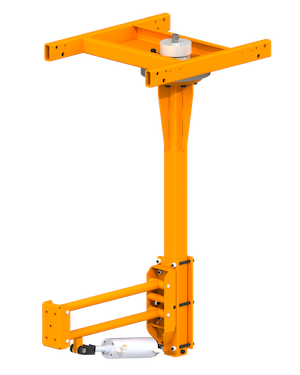

Lắp treo trên cao, gắn sàn hoặc gắn ray thẳng.
Kiểu gắn sàn không cần hệ thống treo trên cao.
Chiều cao tay điều chỉnh được.
Giảm mỏi cho người vận hành.
Hấp thụ phản lực mô-men xoắn.
Tùy chọn phanh khớp xoay.
Tùy chọn phanh đỗ.
Tùy chọn phanh ly hợp.

Video

*Tổng hợp ứng dụng

*Tay trợ lực siết bu lông trên ray thẳng

Tay trợ lực máy siết đai ốc dầm ngang – ray thẳng

Phụ kiện

Phụ kiện chung 6

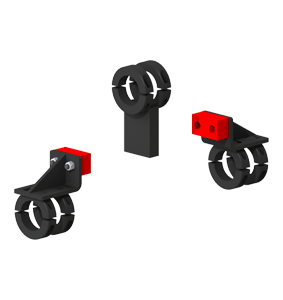

AAA4005Cụm chặn hành trình tay trợ lực

Khối lượng: 3.9 lbs. [1.79kg]

Xem chi tiết

Cụm chặn hành trình AAA4005 của Knight Global dùng khi cần giới hạn hành trình thẳng đứng của tay trợ lực. Có thể chỉnh riêng từng giới hạn lên và xuống tại bất kỳ vị trí nào trong hành trình của tay.

Hệ chặn hành trình bằng tay.
Thiết kế bắt bu lông dễ lắp.
Điều chỉnh được.
Lắp cho tay trợ lực khí nén tải nhẹ của Knight.

Bản vẽ CAD

ASA9510Phanh đỗ

Khối lượng: 3.6 lbs. [1.63kg]

Xem chi tiết

ASA9510 của Knight Global là loại bắt bu lông, lắp vào ổ trục của tay trợ lực để giữ tay đứng yên khi không dùng. Phanh đỗ ASA9510 triệt tiêu mọi chuyển động xoay theo phương thẳng đứng ở ổ trục chính. Có thể tích hợp với bộ điều khiển của đồ gá cho thuận tiện người dùng. Không dùng ASA9510 cho ứng dụng có mô-men xoắn.

Hệ phanh đỗ khí nén.
Phanh đỗ cũng là phanh hãm khi gắn thêm van điều áp.
Má phanh thay được.
Hành trình: 0.75 in. [19.1mm].
Đường kính xi lanh khí nén: 2.00 in. [50.8mm].

Bản vẽ CAD

ASA9522Phanh ly hợp ổ trục

Khối lượng: 19.8 lbs. [8.98kg]

Xem chi tiết

ASA9522 của Knight Global là loại bắt bu lông, lắp vào khay xe đỡ của tay trợ lực để giữ tay đứng yên khi không dùng. Phanh ly hợp ổ trục ASA9522 triệt tiêu mọi chuyển động xoay theo phương thẳng đứng ở ổ trục chính. Có thể tích hợp với bộ điều khiển của đồ gá cho thuận tiện người dùng. ASA9522 dùng được cho ứng dụng có mô-men xoắn.

Phanh ly hợp khí nén.
Mô-men ly hợp tĩnh tối thiểu: 910 in. lbs. [102Nm].
Mô-men ly hợp tĩnh tối đa: 3,640 in. lbs. [411Nm].
Dùng cho ứng dụng có mô-men xoắn.

Bản vẽ CAD

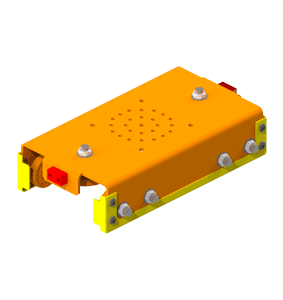

MLRA9501Con trượt ray tuyến tính

Khối lượng: 35.9 lbs. [16.28 kg]

Xem chi tiết

Con trượt ray tuyến tính MLRA9501 của Knight Global chạy theo phương ngang và treo thiết bị nâng từ ray tuyến tính dòng LRD9500 của Knight. Con trượt được thiết kế cho ứng dụng tải công-xôn và tải trực tiếp. Con trượt Knight được chế tạo từ thép cán nóng cấp thương mại, đã tẩy gỉ và phủ dầu, độ bền kéo ± 49 ksi, giới hạn chảy ± 30 ksi.

Chạy trên ray dòng LRD9500 của Knight.
Treo tay trợ lực và đồ gá.
Ứng dụng tải công-xôn và tải trực tiếp.
Bánh xe nylon chịu va đập cao, gia cường sợi thủy tinh.

Bản vẽ CAD

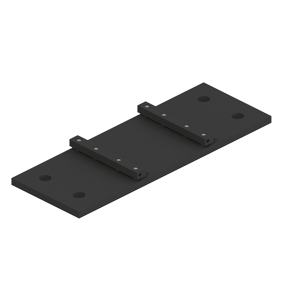

MLRA9502Cụm tấm gá

Khối lượng: 15.4 lbs. [6.99 kg]

Xem chi tiết

Cụm tấm gá MLRA9502 của Knight Global dùng để gắn ray kỹ thuật dòng LRD9500 của Knight vào cột dầm và kết cấu tường.

Treo ray dòng LRD9500 của Knight.
Gắn vào cột dầm và kết cấu tường.
Phủ lớp chống ăn mòn thân thiện môi trường.** (Autophoretic ACC 900®).

Bản vẽ CAD

TRA5500Động cơ không cần bôi trơn

Tải tối đa: 2, 000 lbs. [908kg]

Xem chi tiết

Động cơ không cần bôi trơn dòng TRA5500 của Knight Global giúp kéo dầm cầu, đồ gá và tải nặng di chuyển. TRA5500 dùng động cơ không cần bôi trơn, ít bảo trì hơn, tuổi thọ dự kiến dài hơn; thường dùng để hỗ trợ người vận hành đẩy, kéo hoặc định vị tải. Động cơ không cần bôi trơn của Knight chỉ có trên xe kéo khí nén dòng TRA5500. Xe kéo dòng TRA5500 được thiết kế để dùng cùng hệ cầu trục trạm làm việc RAD4110 và RAD7510 của Knight. Xe kéo khí nén Knight có thể tích hợp với đồ gá khí nén để tạo nhiều cấu hình như: tự động quay về vị trí gốc, chuyển tải sang vị trí kế tiếp, giới hạn khởi động và dừng bằng mạch logic khí nén.

Hỗ trợ người vận hành đẩy, kéo và định vị tải.
Tốc độ tối đa: 1.9 ft./giây [1.3mph].
Lượng tiêu thụ khí tối đa: 75 cfm.
MCBF (số chu kỳ trung bình giữa hai lần hỏng): >500,000 (>10,000,000 ft. dài).
Con lăn tải tích hợp.
Kéo đồ gá, dầm cầu và tải.
Tùy chọn hộp nút bấm TRA2001 (loại treo).
Tùy chọn hộp nút bấm TRA2002 (gắn trên đồ gá).

Bản vẽ CAD

Con lăn tải 5

MRTA7723Con lăn tải có chạc (yoke)

Tải tối đa: 3, 000 lbs. [1, 360kg]
Khối lượng: 12.1 lbs. [5.49kg]

Xem chi tiết

Con lăn tải có chạc (yoke) MRTA7723 di chuyển tải theo phương ngang và treo cụm xe treo tay trợ lực, đồ gá của Knight trên hệ thanh ray nhôm treo trên cao dòng RAD7510 của Knight.

Bánh xe nylon chịu va đập cao, gia cường sợi thủy tinh.
Con lăn dẫn hướng bên có vòng bi tích hợp.
Vòng bi bánh xe hai nắp chắn ngăn bụi bẩn, không cần bôi trơn.
Nhiệt độ làm việc liên tục tối thiểu/tối đa ở 100% tải: -20 °F đến 248 °F.

Bản vẽ CAD

Con lăn tải loại thấp có chạc (yoke) MRTA6123

MRTA6123Con lăn tải loại thấp có chạc (yoke)

Tải tối đa: 1, 600 lbs. [725kg]
Khối lượng: 8.3 lbs. [3.76kg]

Xem chi tiết

Con lăn tải loại thấp có chạc (yoke) MRTA6123 di chuyển tải theo phương ngang và treo cụm xe treo tay trợ lực, đồ gá của Knight trên hệ thanh ray nhôm treo trên cao dòng RAD6110 của Knight.

Bánh xe nylon chịu va đập cao, gia cường sợi thủy tinh.
Con lăn dẫn hướng bên có vòng bi tích hợp.
Vòng bi bánh xe hai nắp chắn ngăn bụi bẩn, không cần bôi trơn.
Nhiệt độ làm việc liên tục tối thiểu/tối đa ở 100% tải: -20 °F đến 248 °F.

Bản vẽ CAD

MRTA4009Con lăn tải có chạc (yoke)

Tải tối đa: 1, 100 lbs. [499kg]
Khối lượng: 7 lbs. [3.22kg]

Xem chi tiết

Con lăn tải có chạc (yoke) MRTA4009 di chuyển tải theo phương ngang và treo cụm xe treo tay trợ lực của Knight trên hệ thanh ray nhôm treo trên cao dòng RAD4110 của Knight.

Bánh xe nylon chịu va đập cao, gia cường sợi thủy tinh.
Con lăn dẫn hướng bên có vòng bi tích hợp.
Vòng bi bánh xe hai nắp chắn ngăn bụi bẩn, không cần bôi trơn.
Nhiệt độ làm việc liên tục tối thiểu/tối đa ở 100% tải: -20 °F đến 248 °F.

Bản vẽ CAD

Con lăn tải dầm chữ I cánh phẳng ATA2603

ATA2603Con lăn tải dầm chữ I cánh phẳng

Khối lượng: 13.4 lbs. [6.08kg]

Xem chi tiết

Treo và di chuyển tay trợ lực treo trên cao của Knight theo phương ngang. Con lăn tải dầm chữ I cánh phẳng ATA2603 chạy trên cánh dầm chữ I 3.25 in. [82.55mm] hoặc 3.33 in. [84.58mm].

Con lăn dẫn hướng hai bên có ổ bi tích hợp.
Ổ bi bánh xe hai nắp chắn ngăn bụi bẩn, không cần bôi trơn.
Bánh xe nylon chịu va đập cao, gia cường sợi thủy tinh.
Nhiệt độ làm việc liên tục ở 100% tải (tối thiểu/tối đa): -20 °F đến 248 °F.

Bản vẽ CAD

ATA2604Con lăn tải dầm chữ S

Khối lượng: 13.4 lbs. [6.08kg]

Xem chi tiết

Di chuyển tay trợ lực treo trên cao của Knight theo phương ngang. Con lăn tải dầm chữ S ATA2604 chạy trên cánh dầm 2.66 in. [67.56mm] hoặc dầm chữ S 4.00 in. [101.6mm].

Con lăn dẫn hướng hai bên có ổ bi tích hợp.
Ổ bi bánh xe hai nắp chắn ngăn bụi bẩn, không cần bôi trơn.
Bánh xe nylon chịu va đập cao, gia cường sợi thủy tinh.
Nhiệt độ làm việc liên tục ở 100% tải (tối thiểu/tối đa): -20 °F đến 248 °F.

Bản vẽ CAD

Cáp an toàn 3

FDA4133Bộ cáp an toàn kèm bu lông mắt

Chiều dài: 10 ft. [3.048m]
Độ dày cáp: 0.25 in. [6mm]

Xem chi tiết

Bộ cáp an toàn kèm bu lông mắt FDA4133 của Knight Global giữ cho air balancer hoặc đồ gá không bị tách rời hay rơi khỏi con lăn, xe đầu dầm hoặc giá treo lắp phía trên khi có sự cố.

(4) kẹp cáp chữ U Crosby®
(2) lót cáp (thimble)
(2) bu lông mắt
(1) cáp an toàn bằng cáp thép carbon mạ kẽm (GWR) kết cấu 7 tao x 19 sợi.

Bản vẽ CAD

Bộ cáp an toàn kèm ống ép oval NICORWA4133

NICORWA4133Bộ cáp an toàn kèm ống ép oval

Khối lượng: 2 lbs. [.91kg]
Chiều dài: 10 ft. [3m]
Độ dày cáp: 0.25 in. [6mm]

Xem chi tiết

Bộ cáp an toàn NICORWA4133 của Knight Global ngăn air balancer hoặc đồ gá tách ra hoặc rơi khỏi con lăn, xe đầu dầm hay giá treo trên cao khi có sự cố.

Thay thế bộ cáp an toàn CAMIRWA4133.

(2) ống ép oval bằng đồng
(2) khuyên lót cáp
(1) cáp an toàn bằng cáp thép carbon mạ kẽm (GWR) kết cấu 7 (tao) x 19 (sợi).

RWA4133Bộ cáp an toàn

Chiều dài: 6 ft. [1.8m]
Độ dày cáp: 0.25 in. [6mm]

Xem chi tiết

RWA4133 của Knight Global ngăn air balancer hoặc đồ gá tách ra hoặc rơi khỏi con lăn, xe đầu dầm hay giá treo trên cao khi có sự cố. Đây là bộ cáp an toàn tiêu chuẩn của Knight.
