Tổng quan

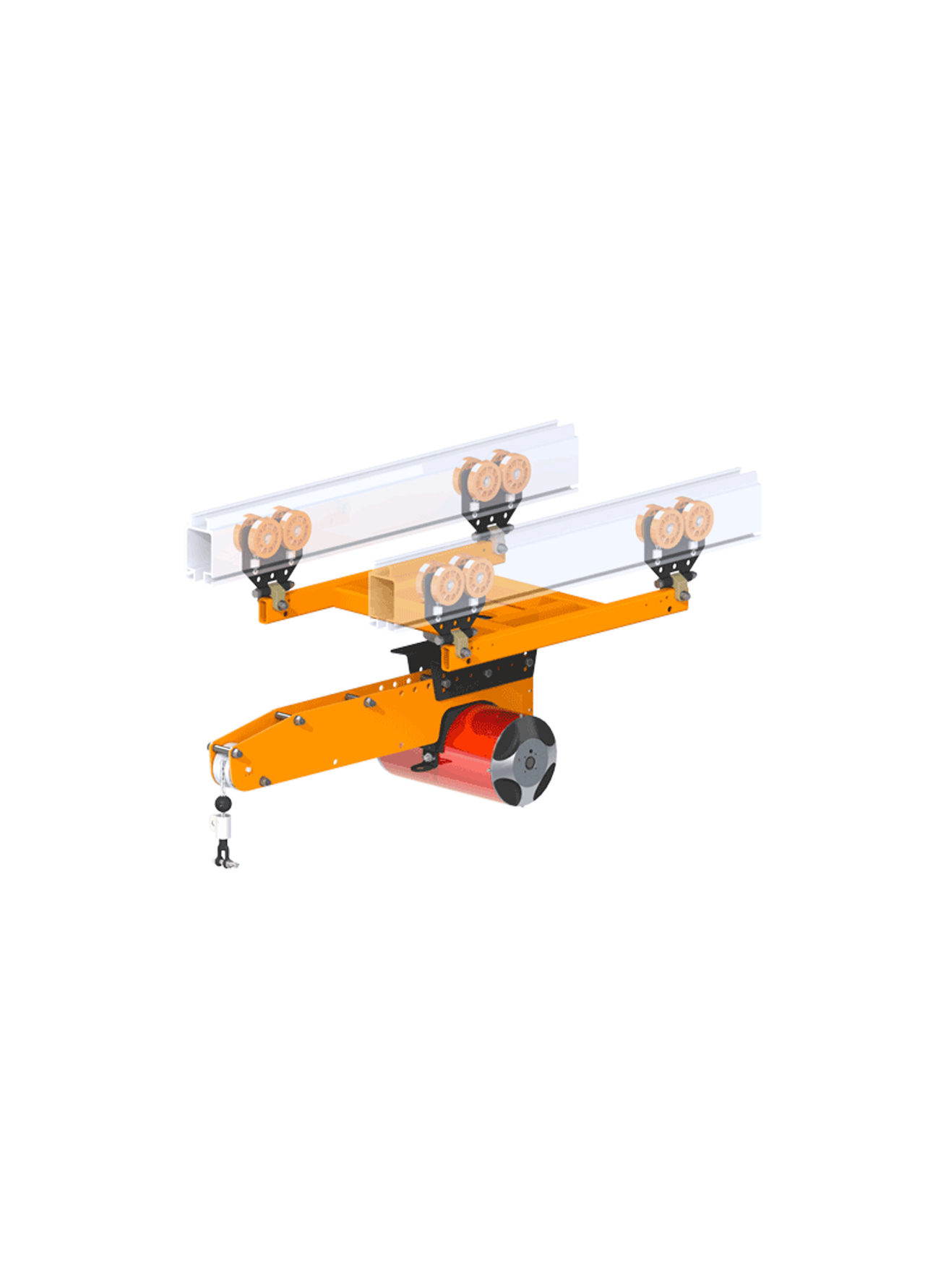

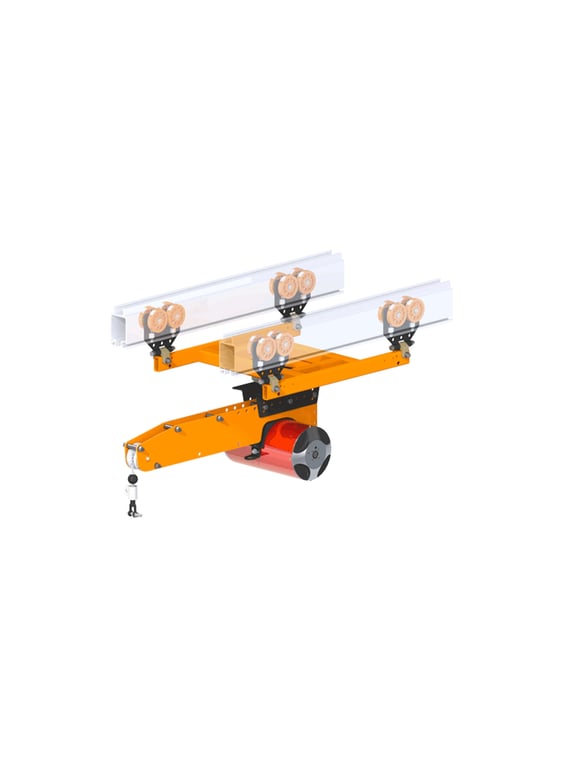

Tay trợ lực vươn dài của Knight cho phép người thao tác với ra ngoài phạm vi của hệ thanh ray treo trong trạm làm việc. Air balancer gắn trên tay để nâng hạ tải có kiểm soát.
Dòng tay trợ lực vươn dài gắn air balancer của Knight giúp người thao tác với ra ngoài giới hạn làm việc của hệ thanh ray treo trong trạm làm việc. Air balancer (pa lăng cân bằng khí nén) của Knight được gắn lên tay vươn dài để nâng và hạ tải có kiểm soát. Tay KEAA2000 và KEAA2500 chạy bên trong hệ thanh ray nhôm RAD4110, RAD6110 hoặc RAD7510 của Knight.
Khi chọn air balancer cho ứng dụng nâng, nên lấy tải làm việc bằng 80% tải vận hành của balancer. Cách tính này bù cho dao động bình thường của nguồn khí nén trong nhà máy. Tải làm việc gồm khối lượng chi tiết và khối lượng đồ gá cầm nắm. Tải định mức của balancer tính ở áp suất 100 psi [6,8 bar], vì vậy hãy dùng ví dụ dưới đây để tính chính xác khả năng vận hành.
Công thức chọn cỡ air balancer: Ví dụ: khí nén nhà máy 60 psi, balancer loại 350, hệ số tải 80% (0,60 x 350 lbs. = 210 x 0,80 = 168 lbs. tải vận hành).
Thông tin chung
Tính năng
- Cấu hình dầm cầu đơn hoặc dầm cầu đôi.
- Chạy bên trong thanh ray RAD4110, RAD6110 hoặc RAD7510 của Knight.
- Đạt chuẩn CE.
- Nhiều cấu hình điều khiển.
- Chỉnh góc theo bước 10° (lên 10° / xuống 10°).
- Chỉnh ngang: đến 6.8 in. [172mm], theo bước 2.3 in.
- Yêu cầu khí nén sạch, khô, không pha dầu bôi trơn.
- Tải cân bằng tối đa: đến 700 lbs. [317kg].
- Hành trình tiêu chuẩn: xem mục Thông số kỹ thuật.
Lưu ý: Knight khuyên dùng dầu thẩm thấu cấp thực phẩm, hiệu năng cao, chịu cực áp và chống mòn (khuyên dùng Lubriplate® 1241) để thấm sâu và bôi trơn cáp. Với xích, khuyên dùng dầu SAE 50 đến 90 EP hoặc dầu máy/dầu bánh răng tương đương.
Lợi ích
- Cấu hình dùng xích.
- Mở rộng vùng với tới so với air balancer thông thường.
- Quay được 360°.
- Bộ điều khiển bán riêng (lên/xuống hoặc cân bằng).
Thông số kỹ thuật

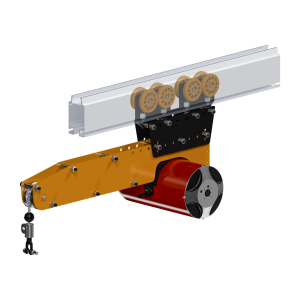

Tay vươn dài dầm cầu đơn
|
Mã
hàng |
Tải nâng
lbs [kg] |
Hành trình
in. [mm] |
Chiều dài balancer
in. [mm] |
|
KEAA2500-200
|
200 [90]
|
110 [2,794]
|
16.3 [414]
|
|
KEAA2500-350
|
350 [158]
|
67 [1,702]
|
16.3 [414]
|
|
KEAA2500-500
|
500 [226]
|
80 [2,032]
|
21.5 [546]
|
|
KEAA2500-700
|
700 [317]
|
50 [1,270]
|
21.5 [546]
|

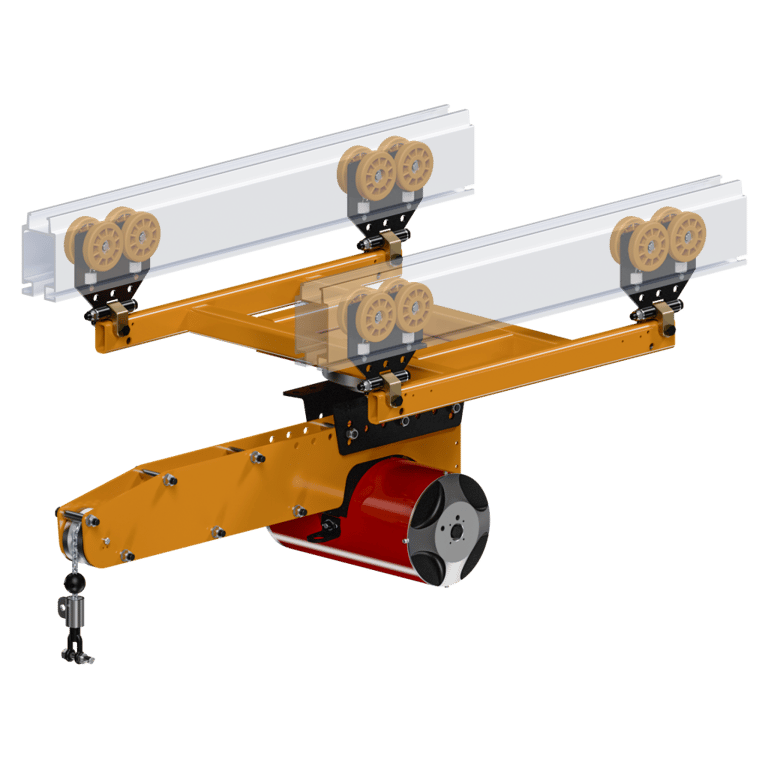

Tay vươn dài dầm cầu đôi
|
Mã
hàng |
Tải nâng
lbs [kg] |
Hành trình
in. [mm] |
Chiều dài balancer
in. [mm] |
|
KEAA2000-200
|
200 [90]
|
110 [2,794]
|
16.3 [414]
|
|
KEAA2000-350
|
350 [158]
|
67 [1,702]
|
16.3 [414]
|
|
KEAA2000-500
|
500 [226]
|
80 [2,032]
|
21.5 [546]
|
|
KEAA2000-700
|
700 [317]
|
50 [1,270]
|
21.5 [546]
|
Video
*Tổng hợp các ứng dụng

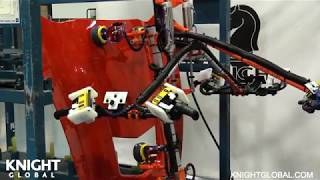

*Tay vươn dài – trợ lực nâng nắp capo
Lắp bộ chia khí (manifold) và tay cầm điều khiển cho air balancer
Lắp bộ cáp an toàn cho air balancer
Lắp air balancer lên thanh ray
Lắp con lăn cho air balancer

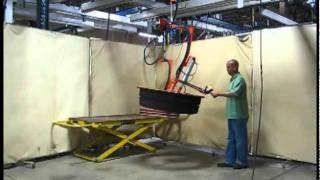

Trợ lực nâng lõi đúc
Phụ kiện
Phụ kiện chung 4
- Khối lượng
- 0.87 lbs [0.39kg]
Xem chi tiết

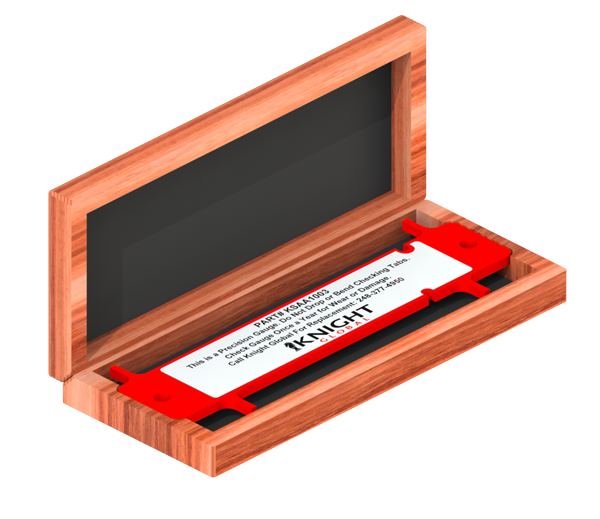

Thước đo độ mòn xích chính xác KSAA1003 dùng để đo độ mòn xích mạ kẽm 4mm/5mm của pa lăng servo và air balancer (pa lăng cân bằng khí nén) Knight.Xem video hướng dẫn tại đây hoặc trên kênh YouTube của Knight.
- Kết cấu thép
- Đo độ mòn xích mạ kẽm 4mm & 5mm của Knight.
- Khối lượng
- 2.7 lbs. [1.23kg]
Xem chi tiết
Ma ní xích an toàn BPA2410 của Knight Global nối air balancer với đồ gá và đồ gá cuối (end effector) nhanh và chắc chắn. Ma ní của Knight có đầu chạc cái để nối trực tiếp. Ma ní xích an toàn BPA2410 lắp vào xích của balancer khí nén Knight và có điểm nối xích an toàn chống rơi.- Xoay 360 độ.
- Kết cấu thép.
- Có điểm nối xích an toàn.
- Kết nối nhanh và chắc chắn.
- Tải tối đa
- 700 lbs [318 kgs]
- Khối lượng
- 4.8 lbs. [2.22kg].
Xem chi tiết

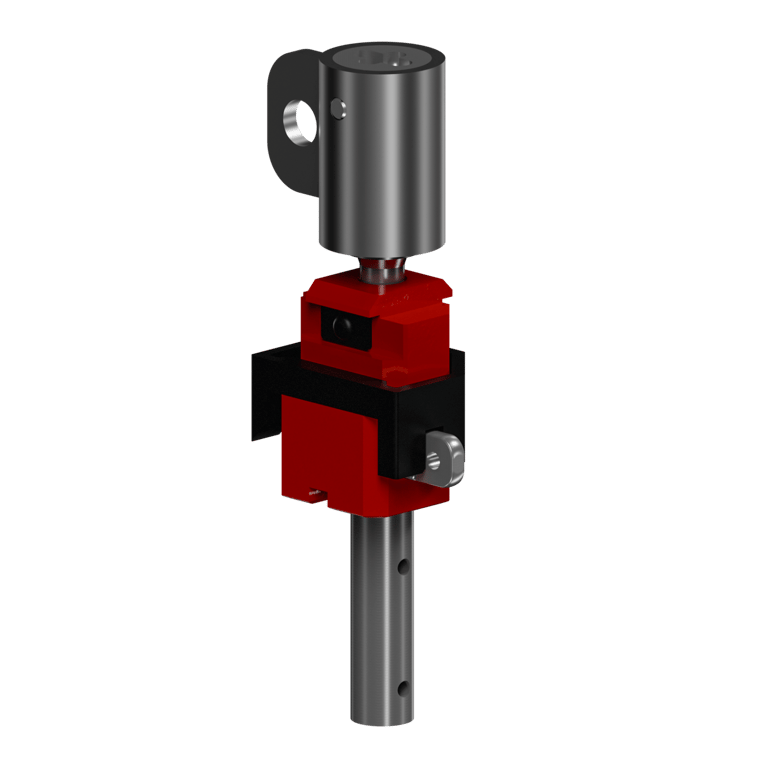

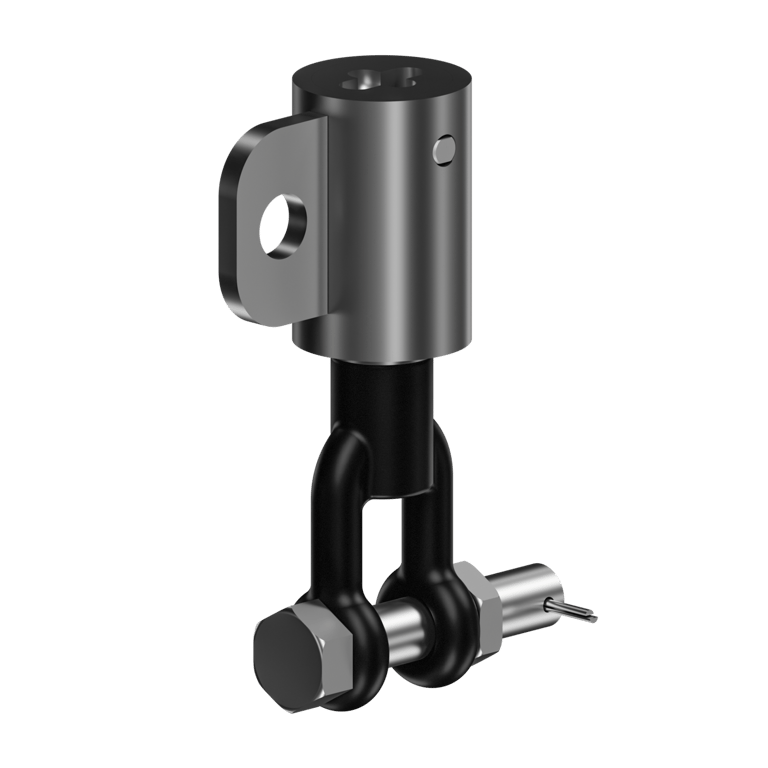

Khớp nối/tháo nhanh BPA2035 giúp lắp và tháo đồ gá, đồ gá cuối (end effector) nhanh chóng. Chỉ cần ấn và xoay chốt nhả là tháo ra. Mỗi khớp tháo nhanh kèm hai chốt và nối nhanh được vào xích tải.
- Xoay 360 độ.
- Thép hợp kim rèn, tôi và ram.
- Có điểm nối xích an toàn.
- Nắp an toàn bằng nylon.
- Kết nối nhanh và chắc chắn.
- Khối lượng
- 2.4 lbs. [1.08kg]
Xem chi tiết

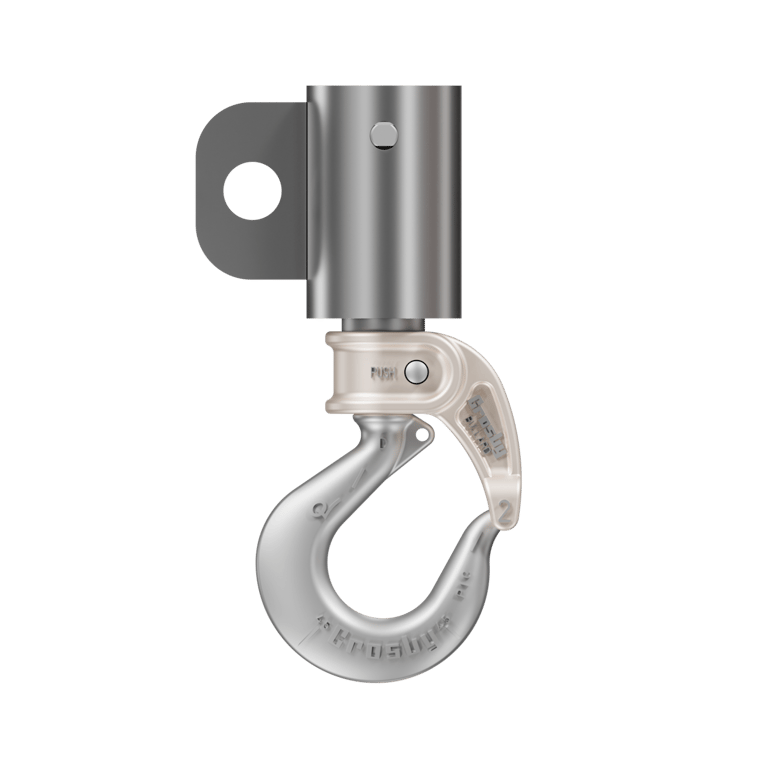

Móc xích balancer khí nén BPA2113 của Knight Global nối air balancer với đồ gá và đồ gá cuối (end effector) nhanh và chắc chắn. Móc là loại Crosby/Bullard® Golden Gate cỡ 2 Pin-Lok, tải 1 tấn, có chốt tự đóng và xoay được 360°.Hướng dẫn lắp móc này vào xích của Knight: xem video tại đây.
- Móc Crosby® Bullard (thép carbon) có chốt an toàn tự đóng.
- Kết nối nhanh và chắc chắn.
- Xoay 360 độ.
Con lăn tải 3
- Tải tối đa
- 3, 000 lbs. [1, 360kg]
- Khối lượng
- 12.1 lbs. [5.49kg]
Xem chi tiết

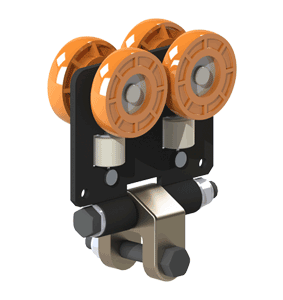

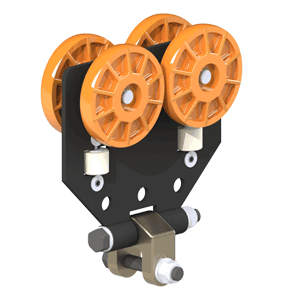

Con lăn tải có chạc (yoke) MRTA7723 di chuyển tải theo phương ngang và treo cụm xe treo tay trợ lực, đồ gá của Knight trên hệ thanh ray nhôm treo trên cao dòng RAD7510 của Knight.- Bánh xe nylon chịu va đập cao, gia cường sợi thủy tinh.
- Con lăn dẫn hướng bên có vòng bi tích hợp.
- Vòng bi bánh xe hai nắp chắn ngăn bụi bẩn, không cần bôi trơn.
- Nhiệt độ làm việc liên tục tối thiểu/tối đa ở 100% tải: -20 °F đến 248 °F.
- Tải tối đa
- 1, 600 lbs. [725kg]
- Khối lượng
- 8.3 lbs. [3.76kg]
Xem chi tiết

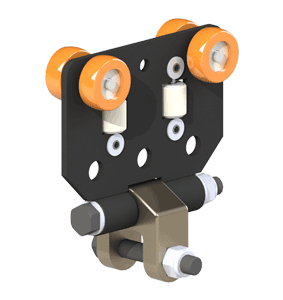

Con lăn tải loại thấp có chạc (yoke) MRTA6123 di chuyển tải theo phương ngang và treo cụm xe treo tay trợ lực, đồ gá của Knight trên hệ thanh ray nhôm treo trên cao dòng RAD6110 của Knight.- Bánh xe nylon chịu va đập cao, gia cường sợi thủy tinh.
- Con lăn dẫn hướng bên có vòng bi tích hợp.
- Vòng bi bánh xe hai nắp chắn ngăn bụi bẩn, không cần bôi trơn.
- Nhiệt độ làm việc liên tục tối thiểu/tối đa ở 100% tải: -20 °F đến 248 °F.
- Tải tối đa
- 1, 100 lbs. [499kg]
- Khối lượng
- 7 lbs. [3.22kg]
Xem chi tiết
Con lăn tải có chạc (yoke) MRTA4009 di chuyển tải theo phương ngang và treo cụm xe treo tay trợ lực của Knight trên hệ thanh ray nhôm treo trên cao dòng RAD4110 của Knight.- Bánh xe nylon chịu va đập cao, gia cường sợi thủy tinh.
- Con lăn dẫn hướng bên có vòng bi tích hợp.
- Vòng bi bánh xe hai nắp chắn ngăn bụi bẩn, không cần bôi trơn.
- Nhiệt độ làm việc liên tục tối thiểu/tối đa ở 100% tải: -20 °F đến 248 °F.
Cáp an toàn 3
- Chiều dài
- 10 ft. [3.048m]
- Độ dày cáp
- 0.25 in. [6mm]
Xem chi tiết

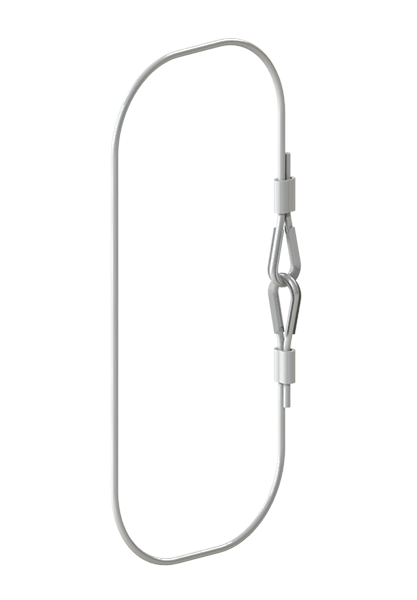

Bộ cáp an toàn kèm bu lông mắt FDA4133 của Knight Global giữ cho air balancer hoặc đồ gá không bị tách rời hay rơi khỏi con lăn, xe đầu dầm hoặc giá treo lắp phía trên khi có sự cố.- (4) kẹp cáp chữ U Crosby®
- (2) lót cáp (thimble)
- (2) bu lông mắt
- (1) cáp an toàn bằng cáp thép carbon mạ kẽm (GWR) kết cấu 7 tao x 19 sợi.
- Khối lượng
- 2 lbs. [.91kg]
- Chiều dài
- 10 ft. [3m]
- Độ dày cáp
- 0.25 in. [6mm]
Xem chi tiết
Bộ cáp an toàn NICORWA4133 của Knight Global ngăn air balancer hoặc đồ gá tách ra hoặc rơi khỏi con lăn, xe đầu dầm hay giá treo trên cao khi có sự cố.Thay thế bộ cáp an toàn CAMIRWA4133.
- (2) ống ép oval bằng đồng
- (2) khuyên lót cáp
- (1) cáp an toàn bằng cáp thép carbon mạ kẽm (GWR) kết cấu 7 (tao) x 19 (sợi).
- Chiều dài
- 6 ft. [1.8m]
- Độ dày cáp
- 0.25 in. [6mm]
Xem chi tiết

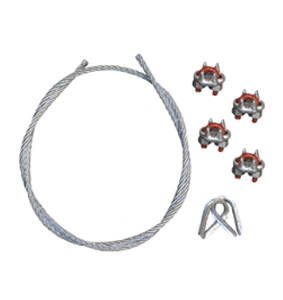

RWA4133 của Knight Global ngăn air balancer hoặc đồ gá tách ra hoặc rơi khỏi con lăn, xe đầu dầm hay giá treo trên cao khi có sự cố. Đây là bộ cáp an toàn tiêu chuẩn của Knight.- Là bộ cáp an toàn tiêu chuẩn của Knight.
- (4) khóa cáp Crosby®
- (2) khuyên lót cáp
- (1) cáp an toàn bằng cáp thép carbon mạ kẽm (GWR) kết cấu 7 (tao) x 19 (sợi).
Bộ điều khiển khí nén 8
Xem chi tiết
Bộ quản lý ống hơi dạng lò xo hoặc thẳng, nối điều khiển vào hộp logic của balancer.- Hộp logic khí nén và giá đỡ.
- Đầu nối ống hơi từ hộp logic đến giá khí của balancer
Xem chi tiết
Bộ quản lý ống hơi dạng lò xo hoặc thẳng, nối vào giá khí của balancer.- Đầu nối ống hơi từ ống góp (manifold) đến giá khí của balancer.
- Ống góp khí (manifold) và tay cầm điều khiển.
- Tải tối đa
- 150 lbs. [68kg].
- Khối lượng
- 2.2 lbs. [0.99kg]
Xem chi tiết

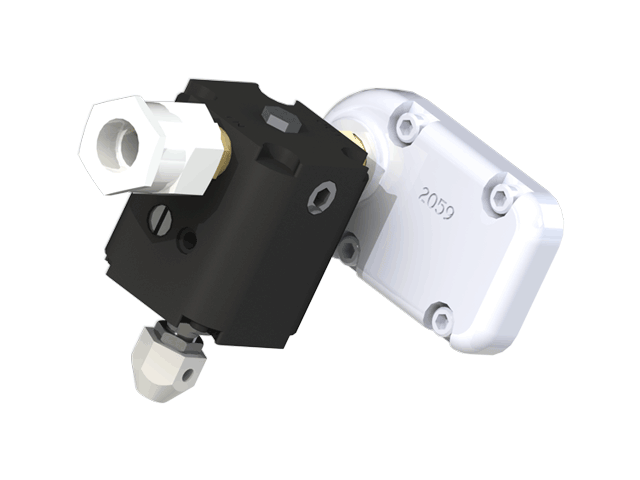

Cân bằng một vật đơn lẻ mà không cần tay điều khiển treo riêng. Cho phép thao tác rảnh tay trong khi giữ một khối lượng cố định ở trạng thái không trọng lực. BCS2018 phù hợp cho dụng cụ siết vặn và nên dùng cho ứng dụng không vượt quá 150 lbs. [68kg] (gồm đồ gá cuối và chi tiết).- Giữ một khối lượng cố định ở trạng thái không trọng lực.
- Phù hợp để cân bằng dụng cụ siết vặn.
- Cân bằng một vật đơn lẻ mà không cần tay điều khiển treo riêng.
- Cho phép thao tác rảnh tay.
- Chiều dài
- 10 ft. [3m]
- Kiểu ống
- Ống thẳng
Xem chi tiết

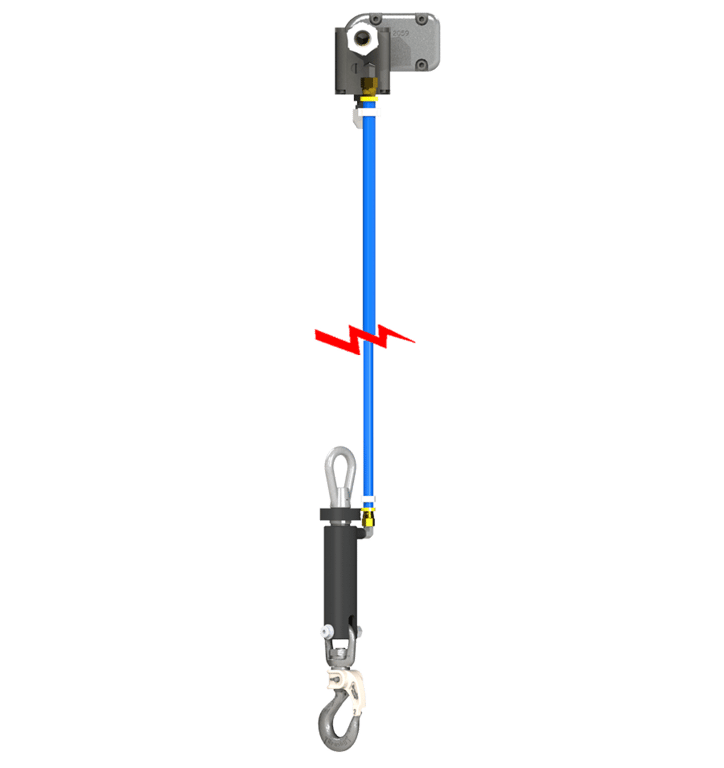

Mô-đun điều khiển balancer đơn xả khí lưu lượng cao BCS2090 & BCS2322 thường dùng cho ứng dụng gần mức tải tối đa hoặc tải nặng. Mô-đun không cần tay điều khiển treo riêng và giúp người vận hành điều khiển chế độ cân bằng của chi tiết nặng, như đồ gá đặt, hiệu quả hơn.- Không cho phép khối lượng thay đổi.
- Giúp tăng lưu lượng khí.
- Xả khí hiệu quả hơn.
- BCS2090 – tải dưới 250 lbs. [113kg].
- BCS2322 – tải đến 500 lbs. [227kg].
- Tải tối đa
- 100 lbs. [45kg] at 80 psi
- Khối lượng
- 12.4 lbs. [5.64kg].
- Chiều dài
- 10 ft. [3m]
- Kiểu ống
- Chỉ ống hơi thẳng
- Cấu hình
- Nằm ngang hoặc thẳng đứng
Xem chi tiết

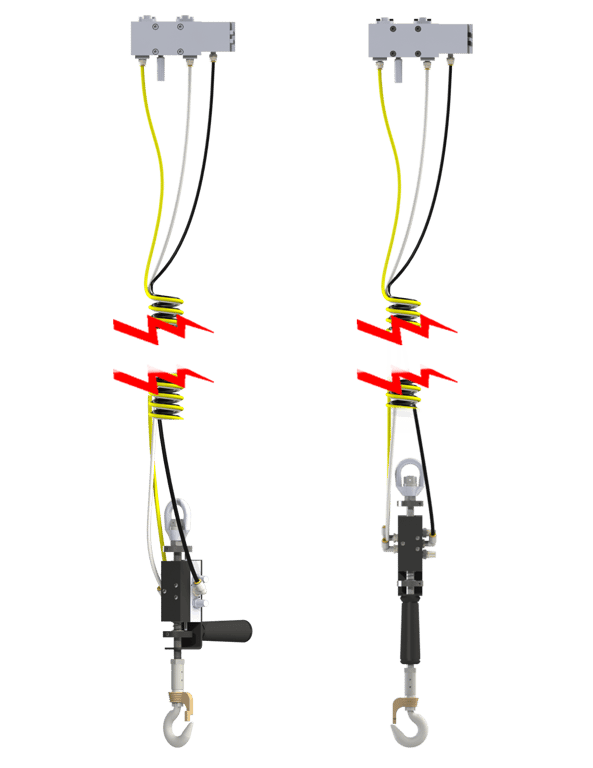

Tay cầm điều khiển air balancer chạm nhẹ (Feather-Touch) BCS2213 và BCS2214 thường dùng cho ứng dụng tải nhẹ. Tay cầm được kích hoạt bằng cách đẩy tay cầm lên hoặc kéo xuống. Tay cầm Feather-Touch của Knight có loại nằm ngang (BCS2213) hoặc thẳng đứng (BCS2214), ống hơi dài tiêu chuẩn đến 10 ft. [3m] (chỉ ống thẳng).
- Không cần tay điều khiển treo riêng.
- Người vận hành điều khiển lên xuống ngay sát chi tiết.
- Tay cầm nằm ngang (BCS2213)
- Tay cầm thẳng đứng (BCS2214)
- Khối lượng
- 10.2 lbs. [4.63kg].
- Chiều dài
- 10 ft. [3m]
- Kiểu ống
- BCS2323: ống hơi thẳng, BCS2215: ống hơi lò xo
- Cấu hình
- (2) nút bấm
Xem chi tiết

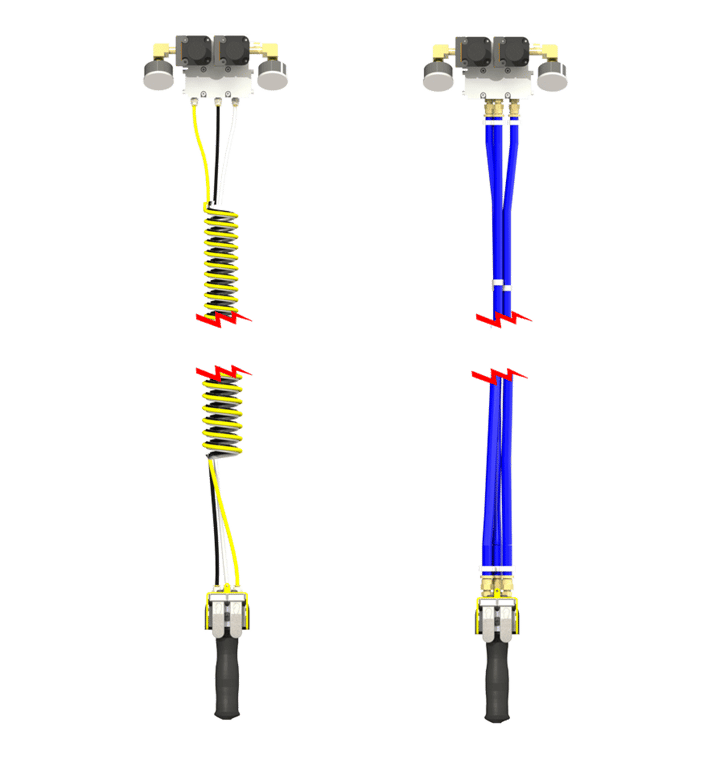

Bộ điều khiển cân bằng khí hai mức BCS2215 và BCS2323 giữ được (2) mức khối lượng khác nhau ở trạng thái không trọng lực. Với thiết bị trợ lực nâng (LAD), mức thứ nhất là thiết bị chưa mang tải, chưa kẹp chi tiết. Mức thứ hai là thiết bị đã kẹp chắc chi tiết cần nâng/di chuyển.
Khối lượng chi tiết không được lệch quá +/- 2.5 lbs so với điểm đặt của van điều áp, nếu không tải sẽ bị trôi LÊN hoặc XUỐNG tùy khối lượng lớn hơn hay nhỏ hơn điểm đặt ban đầu.
Bộ điều khiển cân bằng khí hai mức của Knight có loại ống hơi thẳng (BCS2323) hoặc ống lò xo (BCS2215), chiều dài tiêu chuẩn 10 ft. [3 mét].
- Điều khiển (2) mức khối lượng khác nhau ở trạng thái không trọng lực.
- Nút trên tay điều khiển treo chọn mức cân bằng người vận hành cần.
- Chủ yếu dùng cho ứng dụng rảnh tay, khi người vận hành nhấc chi tiết lên rồi đặt xuống.
- Cân bằng hai mức tạo trạng thái không trọng lực cho đồ gá cuối khi có hoặc không có chi tiết.
- Tay nắm công thái học.
- Tấm bảo vệ cần gạt ngón cái, tránh vô tình ấn cần điều khiển.
- Chiều dài
- 10 ft. [3m]
- Kiểu tay cầm
- BPA9300
- Kiểu ống
- BCS3330: ống thẳng, BCS2326: ống lò xo
- Cấu hình
- (2) nút bấm
Xem chi tiết

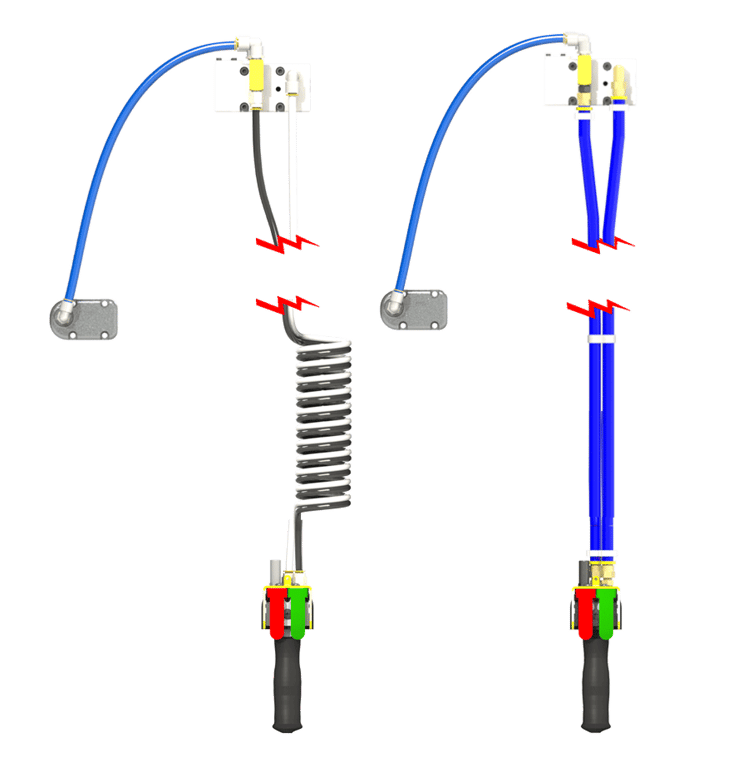

Tay điều khiển treo lên/xuống tandem thường dùng để điều khiển cặp air balancer (balancer khí nén) chạy đôi và tay điều khiển treo lên/xuống của Knight Global. Có loại ống hơi lò xo (BCS2326) hoặc ống thẳng (BCS3330), chiều dài tiêu chuẩn đến 10 ft. [3m].
- (1) cụm van khí nén BPA9050B.
- Van 2 ngả dùng cho air balancer tác động đơn hoặc thiết bị trợ lực nâng chuyển động lên/xuống.
- Tay nắm công thái học.
- Tấm bảo vệ cần gạt ngón cái, tránh vô tình ấn cần điều khiển.
- Chiều dài
- 10 ft. [3m]
- Kiểu tay cầm
- BPA9300
- Kiểu ống
- BCS3017: ống thẳng, BCS3320: ống lò xo
- Cấu hình
- (2) nút bấm
Xem chi tiết

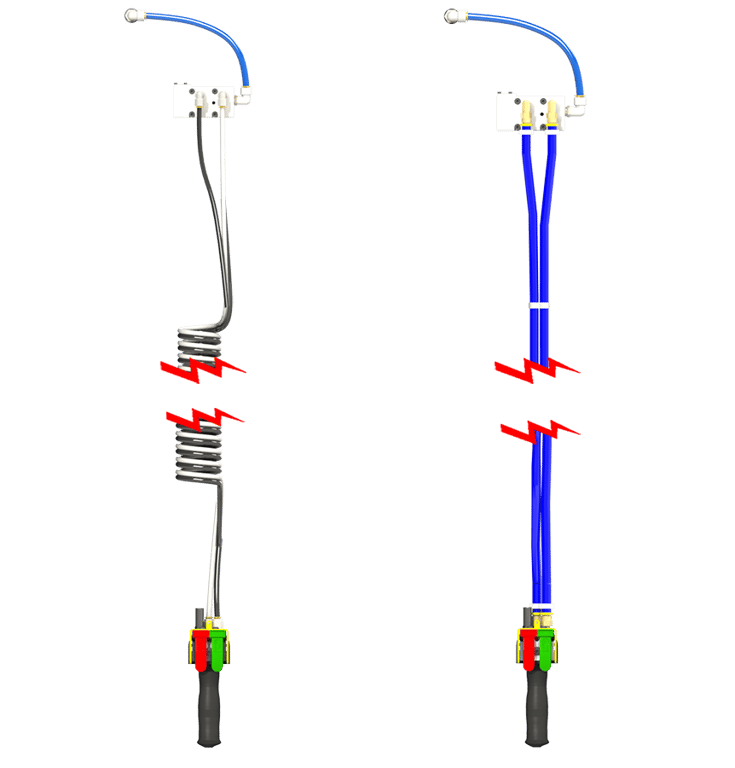

Tay điều khiển treo lên/xuống BCS3017 & BCS3320 là tay cầm điều khiển tiêu chuẩn, có điều chỉnh tốc độ vô cấp để nâng hạ các tải có khối lượng khác nhau. Kèm bộ ống góp (manifold). BCS3017: ống hơi thẳng; BCS3320: ống hơi lò xo- (1) cụm van khí nén BPA9050B.
- Van 2 ngả cho chuyển động lên/xuống.
- Tay nắm công thái học.
- Tấm bảo vệ cần gạt ngón cái.
- Kèm bộ ống góp (manifold).
Tài liệu kỹ thuật
Bản vẽ CAD
Hướng dẫn lắp đặt
Sách hướng dẫn vận hành
