Tay trợ lực khớp nối khí nén tải trung bình

Name: Tay trợ lực khớp nối khí nén tải trung bình
Brand: FullSharp

Tải PDF thông số

Tổng quan

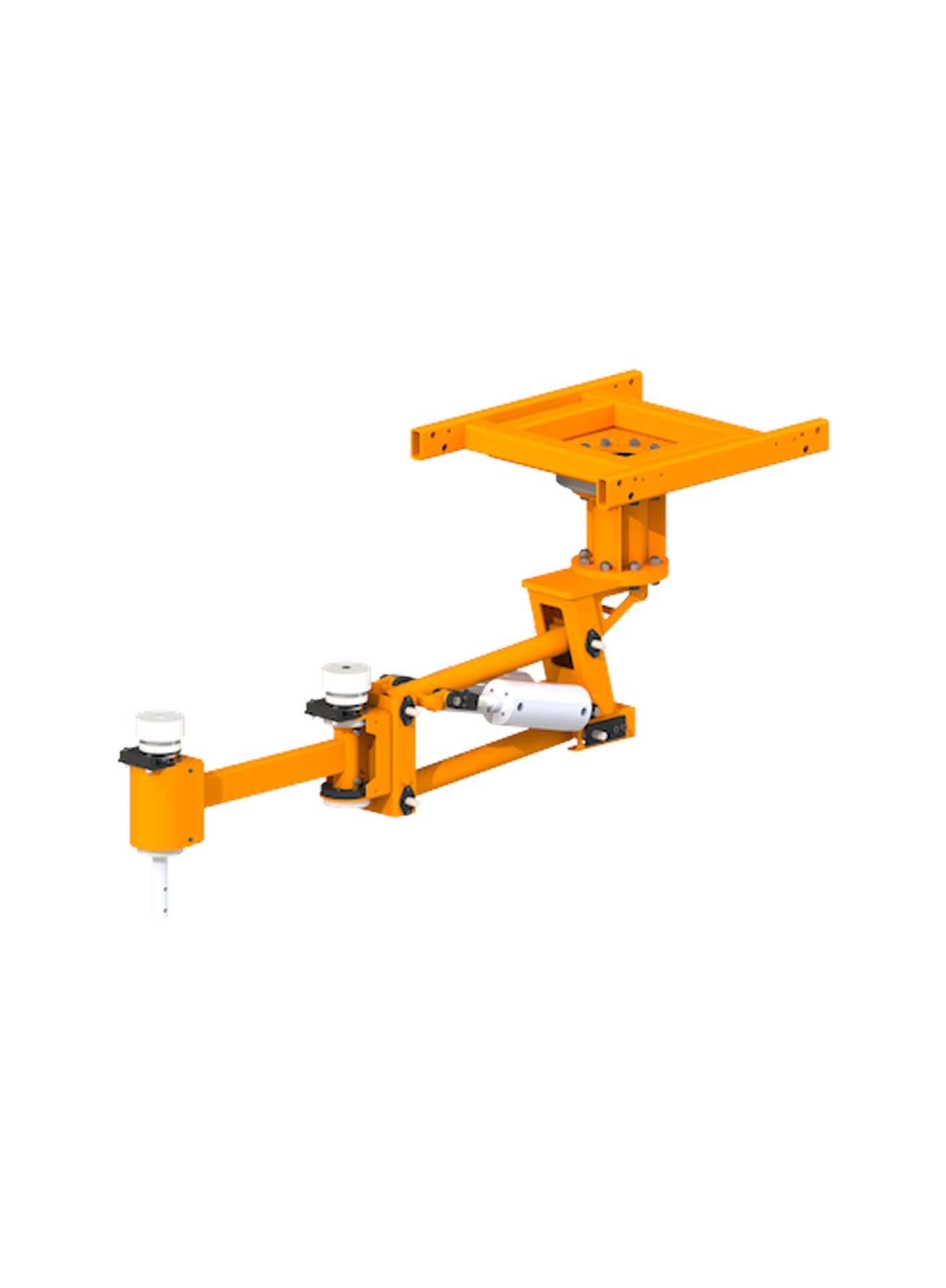

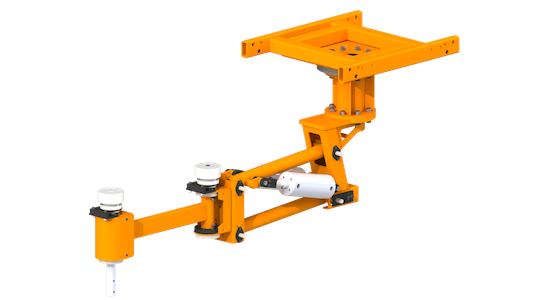

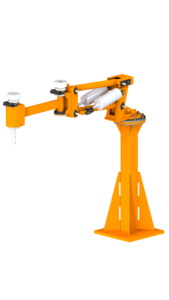

Tay trợ lực khớp nối AAA6000 của Knight Global là tay hình bình hành dùng để nâng, xoay, cân bằng và di chuyển sản phẩm từ băng tải, thùng chứa hàng, dây chuyền lắp ráp. Có bản treo trên thanh ray và bản đặt sàn.

Tay trợ lực khớp nối tải trung bình AAA6000 của Knight, loại treo trên cao và loại đặt sàn, là tay hình bình hành dùng để nâng, xoay, cân bằng và di chuyển sản phẩm từ băng tải, thùng chứa hàng (dunnage), dây chuyền lắp ráp... Tay AAA6000 dùng hai xi lanh để đạt tải nâng lớn hơn, giảm mỏi cho người thao tác nhờ hấp thụ mô-men phản lực và giúp nâng, thao tác sản phẩm nhẹ nhàng.

Bản AAA6000 treo trên cao chạy bên trong hệ thanh ray nhôm dòng RAD4110, RAD6110 hoặc RAD7510 của Knight theo các trục “X”, “Y” và “Z”, có nhiều cấu hình điều khiển.

Knight còn có tay trợ lực khớp nối AAA6000 loại cố định và loại xoay 360 độ. Tầm vươn tối đa (không có cần nối dài) 48 in. [1,219mm], tải cân bằng tối đa đến 430 lbs. [195kg] ở 100 psi [6.8bar]. Tải nâng thay đổi theo tầm vươn.

Khay xe chạy và cần nối dài trong ảnh không nằm trong bộ sản phẩm.

Thông tin chung

Đặc điểm

Chạy bên trong thanh ray dòng RAD4110, RAD6110 hoặc RAD7510 của Knight.
Nâng, xoay, cân bằng và thao tác sản phẩm với lực rất nhỏ.
Nhiều cấu hình điều khiển.
Cỡ xe chạy trên ray: 24 in. [609mm] hoặc 36 in. [914mm].
Chiều dài tay tối đa: đến 48 in. [1,219mm].
Chiều dài cần nối dài tối đa: đến 48 in. [1,219mm]. (Cần dài hơn 48 in. làm theo yêu cầu riêng, liên hệ FullSharp.)
Hành trình đứng tối đa của tay: đến 48 in. [1,219mm].
Tải nâng/cân bằng tối đa: đến 430 lbs. [195kg] ở 100 psi [6.8bar]. (Tải nâng thay đổi theo tầm vươn – xem bảng thông số.)

Lợi ích

Treo trên cao hoặc đặt sàn.
Loại đặt sàn không cần hệ ray phía trên.
Giảm mỏi cho người thao tác.
Tay di chuyển theo các trục “X”, “Y” và “Z”.
Hấp thụ mô-men phản lực.
Cố định hoặc xoay 360°.
Tùy chọn phanh khớp xoay.
Tùy chọn phanh đỗ.
Tùy chọn phanh ly hợp.

Video

*Tổng hợp ứng dụng

Trợ lực nâng và xoay ắc quy

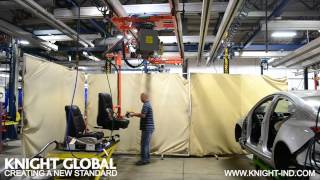

Trợ lực nâng và lắp ghế trước

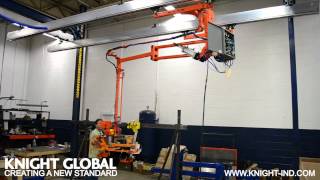

Phạm vi chuyển động của tay trợ lực Lower Mass

Tay trợ lực Lower Mass nâng kính chắn gió

Trợ lực nâng và xoay pallet

Tay trợ lực đặt sàn nâng và chuyển ghế

Trợ lực nâng, xoay và chuyển ghế sau

Phụ kiện

Phụ kiện chung 4

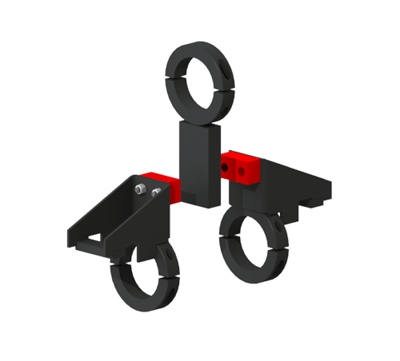

AOA7050Cụm chặn hành trình tay trợ lực

Khối lượng: 6.08 lbs. [2.76 kg].

Xem chi tiết

Cụm chặn hành trình AOA7050 của Knight Global dùng khi cần giới hạn hành trình thẳng đứng của tay trợ lực. Có thể chỉnh riêng từng giới hạn lên và xuống tại bất kỳ vị trí nào trong hành trình của tay.

Hệ chặn hành trình bằng tay.
Thiết kế bắt bu lông dễ lắp.
Điều chỉnh được.
Lắp cho tay trợ lực khí nén tải trung bình của Knight.

Bản vẽ CAD

ASA9510Phanh đỗ

Khối lượng: 3.6 lbs. [1.63kg]

Xem chi tiết

ASA9510 của Knight Global là loại bắt bu lông, lắp vào ổ trục của tay trợ lực để giữ tay đứng yên khi không dùng. Phanh đỗ ASA9510 triệt tiêu mọi chuyển động xoay theo phương thẳng đứng ở ổ trục chính. Có thể tích hợp với bộ điều khiển của đồ gá cho thuận tiện người dùng. Không dùng ASA9510 cho ứng dụng có mô-men xoắn.

Hệ phanh đỗ khí nén.
Phanh đỗ cũng là phanh hãm khi gắn thêm van điều áp.
Má phanh thay được.
Hành trình: 0.75 in. [19.1mm].
Đường kính xi lanh khí nén: 2.00 in. [50.8mm].

Bản vẽ CAD

ASA9522Phanh ly hợp ổ trục

Khối lượng: 19.8 lbs. [8.98kg]

Xem chi tiết

ASA9522 của Knight Global là loại bắt bu lông, lắp vào khay xe đỡ của tay trợ lực để giữ tay đứng yên khi không dùng. Phanh ly hợp ổ trục ASA9522 triệt tiêu mọi chuyển động xoay theo phương thẳng đứng ở ổ trục chính. Có thể tích hợp với bộ điều khiển của đồ gá cho thuận tiện người dùng. ASA9522 dùng được cho ứng dụng có mô-men xoắn.

Phanh ly hợp khí nén.
Mô-men ly hợp tĩnh tối thiểu: 910 in. lbs. [102Nm].
Mô-men ly hợp tĩnh tối đa: 3,640 in. lbs. [411Nm].
Dùng cho ứng dụng có mô-men xoắn.

Bản vẽ CAD

TRA5500Động cơ không cần bôi trơn

Tải tối đa: 2, 000 lbs. [908kg]

Xem chi tiết

Động cơ không cần bôi trơn dòng TRA5500 của Knight Global giúp kéo dầm cầu, đồ gá và tải nặng di chuyển. TRA5500 dùng động cơ không cần bôi trơn, ít bảo trì hơn, tuổi thọ dự kiến dài hơn; thường dùng để hỗ trợ người vận hành đẩy, kéo hoặc định vị tải. Động cơ không cần bôi trơn của Knight chỉ có trên xe kéo khí nén dòng TRA5500. Xe kéo dòng TRA5500 được thiết kế để dùng cùng hệ cầu trục trạm làm việc RAD4110 và RAD7510 của Knight. Xe kéo khí nén Knight có thể tích hợp với đồ gá khí nén để tạo nhiều cấu hình như: tự động quay về vị trí gốc, chuyển tải sang vị trí kế tiếp, giới hạn khởi động và dừng bằng mạch logic khí nén.

Hỗ trợ người vận hành đẩy, kéo và định vị tải.
Tốc độ tối đa: 1.9 ft./giây [1.3mph].
Lượng tiêu thụ khí tối đa: 75 cfm.
MCBF (số chu kỳ trung bình giữa hai lần hỏng): >500,000 (>10,000,000 ft. dài).
Con lăn tải tích hợp.
Kéo đồ gá, dầm cầu và tải.
Tùy chọn hộp nút bấm TRA2001 (loại treo).
Tùy chọn hộp nút bấm TRA2002 (gắn trên đồ gá).

Bản vẽ CAD

Con lăn tải 5

MRTA7723Con lăn tải có chạc (yoke)

Tải tối đa: 3, 000 lbs. [1, 360kg]
Khối lượng: 12.1 lbs. [5.49kg]

Xem chi tiết

Con lăn tải có chạc (yoke) MRTA7723 di chuyển tải theo phương ngang và treo cụm xe treo tay trợ lực, đồ gá của Knight trên hệ thanh ray nhôm treo trên cao dòng RAD7510 của Knight.

Bánh xe nylon chịu va đập cao, gia cường sợi thủy tinh.
Con lăn dẫn hướng bên có vòng bi tích hợp.
Vòng bi bánh xe hai nắp chắn ngăn bụi bẩn, không cần bôi trơn.
Nhiệt độ làm việc liên tục tối thiểu/tối đa ở 100% tải: -20 °F đến 248 °F.

Bản vẽ CAD

Con lăn tải loại thấp có chạc (yoke) MRTA6123

MRTA6123Con lăn tải loại thấp có chạc (yoke)

Tải tối đa: 1, 600 lbs. [725kg]
Khối lượng: 8.3 lbs. [3.76kg]

Xem chi tiết

Con lăn tải loại thấp có chạc (yoke) MRTA6123 di chuyển tải theo phương ngang và treo cụm xe treo tay trợ lực, đồ gá của Knight trên hệ thanh ray nhôm treo trên cao dòng RAD6110 của Knight.

Bánh xe nylon chịu va đập cao, gia cường sợi thủy tinh.
Con lăn dẫn hướng bên có vòng bi tích hợp.
Vòng bi bánh xe hai nắp chắn ngăn bụi bẩn, không cần bôi trơn.
Nhiệt độ làm việc liên tục tối thiểu/tối đa ở 100% tải: -20 °F đến 248 °F.

Bản vẽ CAD

MRTA4009Con lăn tải có chạc (yoke)

Tải tối đa: 1, 100 lbs. [499kg]
Khối lượng: 7 lbs. [3.22kg]

Xem chi tiết

Con lăn tải có chạc (yoke) MRTA4009 di chuyển tải theo phương ngang và treo cụm xe treo tay trợ lực của Knight trên hệ thanh ray nhôm treo trên cao dòng RAD4110 của Knight.

Bánh xe nylon chịu va đập cao, gia cường sợi thủy tinh.
Con lăn dẫn hướng bên có vòng bi tích hợp.
Vòng bi bánh xe hai nắp chắn ngăn bụi bẩn, không cần bôi trơn.
Nhiệt độ làm việc liên tục tối thiểu/tối đa ở 100% tải: -20 °F đến 248 °F.

Bản vẽ CAD

Con lăn tải dầm chữ I cánh phẳng ATA2603

ATA2603Con lăn tải dầm chữ I cánh phẳng

Khối lượng: 13.4 lbs. [6.08kg]

Xem chi tiết

Treo và di chuyển tay trợ lực treo trên cao của Knight theo phương ngang. Con lăn tải dầm chữ I cánh phẳng ATA2603 chạy trên cánh dầm chữ I 3.25 in. [82.55mm] hoặc 3.33 in. [84.58mm].

Con lăn dẫn hướng hai bên có ổ bi tích hợp.
Ổ bi bánh xe hai nắp chắn ngăn bụi bẩn, không cần bôi trơn.
Bánh xe nylon chịu va đập cao, gia cường sợi thủy tinh.
Nhiệt độ làm việc liên tục ở 100% tải (tối thiểu/tối đa): -20 °F đến 248 °F.

Bản vẽ CAD

ATA2604Con lăn tải dầm chữ S

Khối lượng: 13.4 lbs. [6.08kg]

Xem chi tiết

Di chuyển tay trợ lực treo trên cao của Knight theo phương ngang. Con lăn tải dầm chữ S ATA2604 chạy trên cánh dầm 2.66 in. [67.56mm] hoặc dầm chữ S 4.00 in. [101.6mm].

Con lăn dẫn hướng hai bên có ổ bi tích hợp.
Ổ bi bánh xe hai nắp chắn ngăn bụi bẩn, không cần bôi trơn.
Bánh xe nylon chịu va đập cao, gia cường sợi thủy tinh.
Nhiệt độ làm việc liên tục ở 100% tải (tối thiểu/tối đa): -20 °F đến 248 °F.

Bản vẽ CAD

Cáp an toàn 3

FDA4133Bộ cáp an toàn kèm bu lông mắt

Chiều dài: 10 ft. [3.048m]
Độ dày cáp: 0.25 in. [6mm]

Xem chi tiết

Bộ cáp an toàn kèm bu lông mắt FDA4133 của Knight Global giữ cho air balancer hoặc đồ gá không bị tách rời hay rơi khỏi con lăn, xe đầu dầm hoặc giá treo lắp phía trên khi có sự cố.

(4) kẹp cáp chữ U Crosby®
(2) lót cáp (thimble)
(2) bu lông mắt
(1) cáp an toàn bằng cáp thép carbon mạ kẽm (GWR) kết cấu 7 tao x 19 sợi.

Bản vẽ CAD

Bộ cáp an toàn kèm ống ép oval NICORWA4133

NICORWA4133Bộ cáp an toàn kèm ống ép oval

Khối lượng: 2 lbs. [.91kg]
Chiều dài: 10 ft. [3m]
Độ dày cáp: 0.25 in. [6mm]

Xem chi tiết

Bộ cáp an toàn NICORWA4133 của Knight Global ngăn air balancer hoặc đồ gá tách ra hoặc rơi khỏi con lăn, xe đầu dầm hay giá treo trên cao khi có sự cố.

Thay thế bộ cáp an toàn CAMIRWA4133.

(2) ống ép oval bằng đồng
(2) khuyên lót cáp
(1) cáp an toàn bằng cáp thép carbon mạ kẽm (GWR) kết cấu 7 (tao) x 19 (sợi).

RWA4133Bộ cáp an toàn

Chiều dài: 6 ft. [1.8m]
Độ dày cáp: 0.25 in. [6mm]

Xem chi tiết

RWA4133 của Knight Global ngăn air balancer hoặc đồ gá tách ra hoặc rơi khỏi con lăn, xe đầu dầm hay giá treo trên cao khi có sự cố. Đây là bộ cáp an toàn tiêu chuẩn của Knight.
