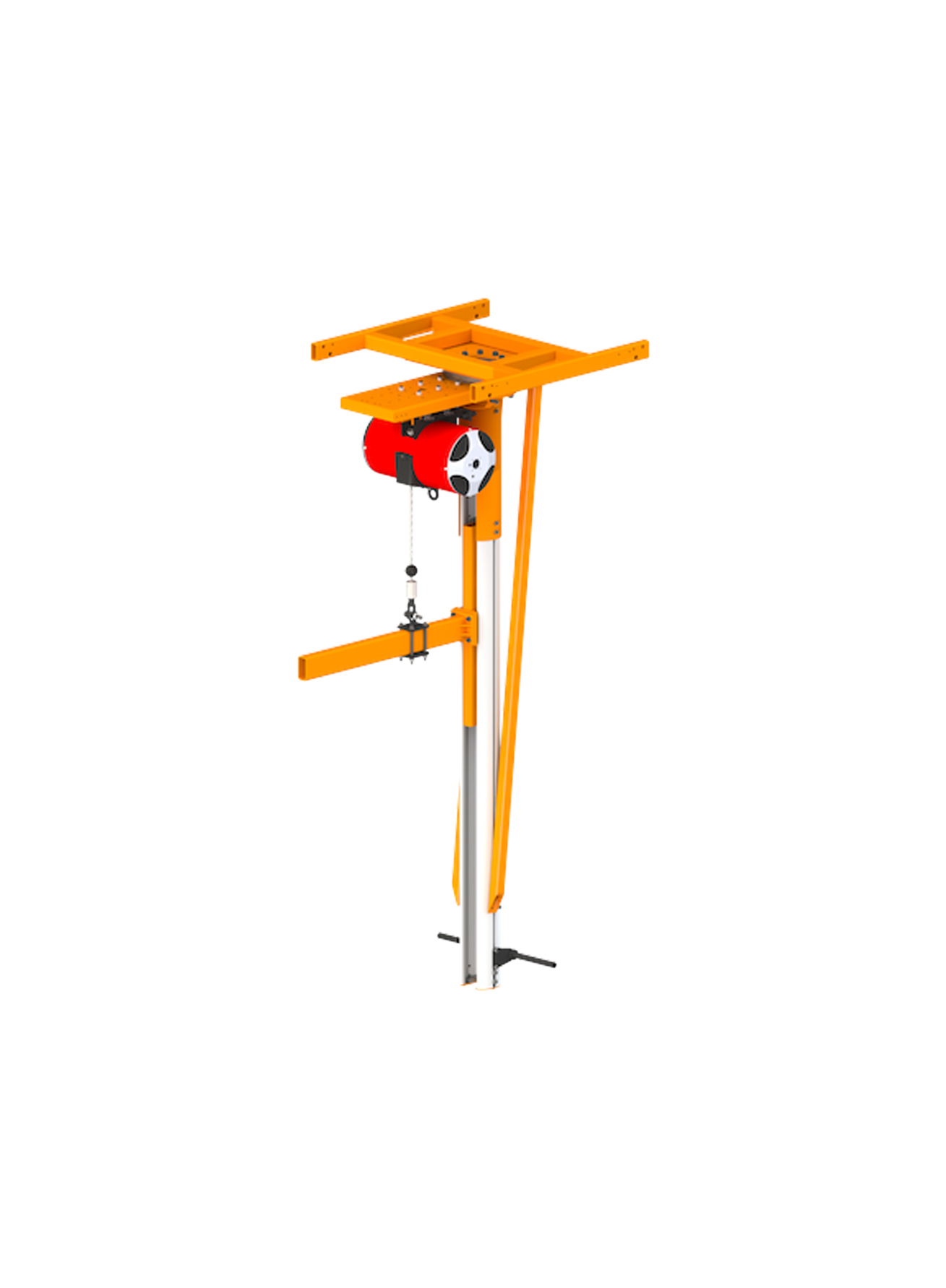

Tay trợ lực trụ đứng lắp trên cao ATA4000

Name: Tay trợ lực trụ đứng lắp trên cao ATA4000
Brand: FullSharp

Tải PDF thông số

Tổng quan

Tay trợ lực trụ đứng cho ứng dụng cần hành trình lên xuống lớn và đặt tải chính xác. Có trụ tròn cho tải treo thẳng và trụ vuông THK cho tải lệch tâm.

Tay trợ lực trụ đứng lắp trên cao Knight ATA4000 có tay cầm điều khiển cố định, giúp thao tác đúng tư thế, người vận hành không phải cúi hay với. Tay thường dùng cho ứng dụng cần hành trình lên xuống lớn và đặt tải chính xác. Tay có thể xoay 360 độ hoặc lắp cố định theo vị trí người vận hành.

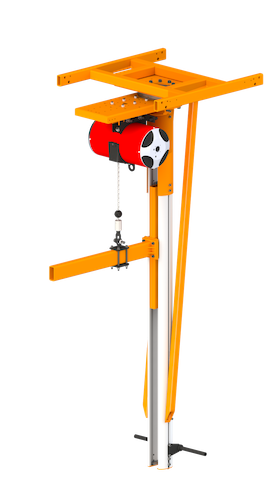

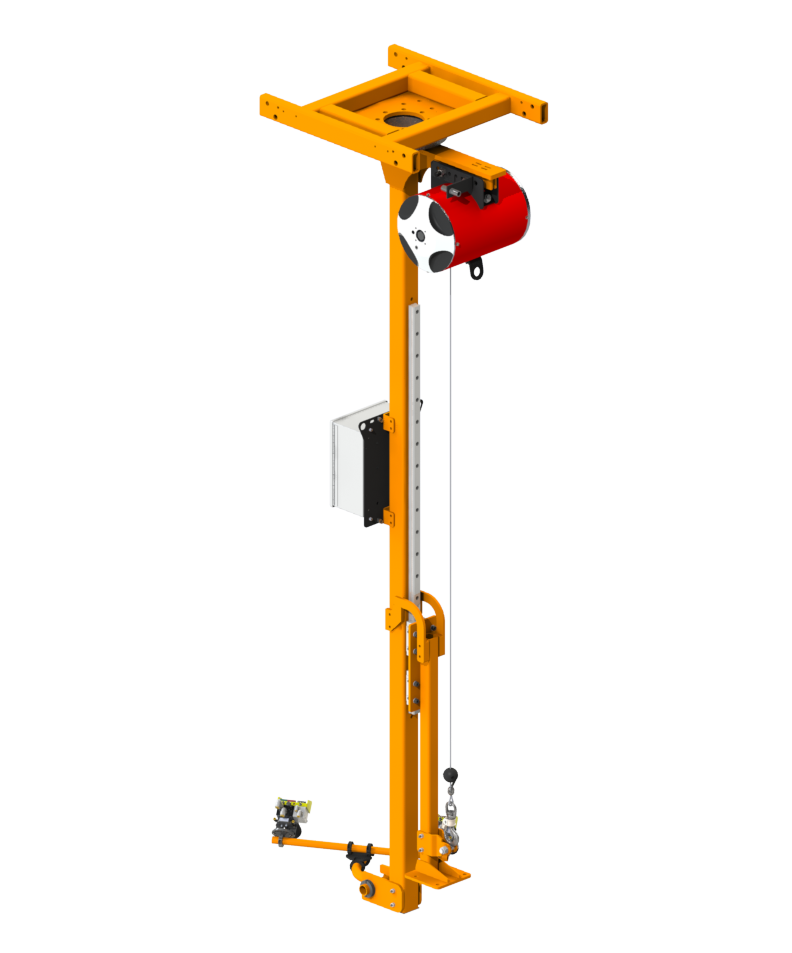

Tay trợ lực trụ đứng có loại trụ tròn cho tải treo thẳng, hoặc trụ vuông THK cho tải lệch tâm dạng công xôn.

Tay trợ lực trụ đứng ATA4000 dùng được với mọi balancer hoặc pa lăng xích của Knight. Tay có thể kèm ly hợp ổ bi và phanh đỗ ma sát (bumper). Tải nâng tối đa 500 lbs. [226kg], mô-men xoắn tối đa 853 ft/lbs. [1,156Nm]. Hành trình tối đa tùy từng ứng dụng.

.

Thông tin chung

Tính năng

Tay cầm cố định trên trụ ở vị trí thao tác thuận tiện.
Nhiều cấu hình điều khiển.
Chiều dài ray: đến 15 ft. [4.6m].
Chiều dài tay tối đa: đến 48 in. [1,219mm].
Mô-men xoắn tối đa: đến 853 ft./lbs. [1,156Nm]. (Chiều dài trên 48 in. làm theo yêu cầu).
Hành trình đứng tối đa: tùy ứng dụng
Tải nâng tối đa: đến 500 lbs. [226kg] ở 100 psi [6.8bar].

Ưu điểm

Dùng được với balancer hoặc pa lăng xích Knight.
Giảm mệt mỏi cho người vận hành.
Cố định hoặc xoay 360°.
Tùy chọn phanh đỗ.
Tùy chọn phanh ổ bi.

Video

*Tổng hợp ứng dụng

Tay trợ lực trụ đứng – trợ lực lắp bảng táp lô (IP)

Phụ kiện

Phụ kiện chung 3

ASA9510Phanh đỗ

Khối lượng: 3.6 lbs. [1.63kg]

Xem chi tiết

ASA9510 của Knight Global là loại bắt bu lông, lắp vào ổ trục của tay trợ lực để giữ tay đứng yên khi không dùng. Phanh đỗ ASA9510 triệt tiêu mọi chuyển động xoay theo phương thẳng đứng ở ổ trục chính. Có thể tích hợp với bộ điều khiển của đồ gá cho thuận tiện người dùng. Không dùng ASA9510 cho ứng dụng có mô-men xoắn.

Hệ phanh đỗ khí nén.
Phanh đỗ cũng là phanh hãm khi gắn thêm van điều áp.
Má phanh thay được.
Hành trình: 0.75 in. [19.1mm].
Đường kính xi lanh khí nén: 2.00 in. [50.8mm].

Bản vẽ CAD

ASA9522Phanh ly hợp ổ trục

Khối lượng: 19.8 lbs. [8.98kg]

Xem chi tiết

ASA9522 của Knight Global là loại bắt bu lông, lắp vào khay xe đỡ của tay trợ lực để giữ tay đứng yên khi không dùng. Phanh ly hợp ổ trục ASA9522 triệt tiêu mọi chuyển động xoay theo phương thẳng đứng ở ổ trục chính. Có thể tích hợp với bộ điều khiển của đồ gá cho thuận tiện người dùng. ASA9522 dùng được cho ứng dụng có mô-men xoắn.

Phanh ly hợp khí nén.
Mô-men ly hợp tĩnh tối thiểu: 910 in. lbs. [102Nm].
Mô-men ly hợp tĩnh tối đa: 3,640 in. lbs. [411Nm].
Dùng cho ứng dụng có mô-men xoắn.

Bản vẽ CAD

TRA5500Động cơ không cần bôi trơn

Tải tối đa: 2, 000 lbs. [908kg]

Xem chi tiết

Động cơ không cần bôi trơn dòng TRA5500 của Knight Global giúp kéo dầm cầu, đồ gá và tải nặng di chuyển. TRA5500 dùng động cơ không cần bôi trơn, ít bảo trì hơn, tuổi thọ dự kiến dài hơn; thường dùng để hỗ trợ người vận hành đẩy, kéo hoặc định vị tải. Động cơ không cần bôi trơn của Knight chỉ có trên xe kéo khí nén dòng TRA5500. Xe kéo dòng TRA5500 được thiết kế để dùng cùng hệ cầu trục trạm làm việc RAD4110 và RAD7510 của Knight. Xe kéo khí nén Knight có thể tích hợp với đồ gá khí nén để tạo nhiều cấu hình như: tự động quay về vị trí gốc, chuyển tải sang vị trí kế tiếp, giới hạn khởi động và dừng bằng mạch logic khí nén.

Hỗ trợ người vận hành đẩy, kéo và định vị tải.
Tốc độ tối đa: 1.9 ft./giây [1.3mph].
Lượng tiêu thụ khí tối đa: 75 cfm.
MCBF (số chu kỳ trung bình giữa hai lần hỏng): >500,000 (>10,000,000 ft. dài).
Con lăn tải tích hợp.
Kéo đồ gá, dầm cầu và tải.
Tùy chọn hộp nút bấm TRA2001 (loại treo).
Tùy chọn hộp nút bấm TRA2002 (gắn trên đồ gá).

Bản vẽ CAD

Con lăn tải 5

MRTA7723Con lăn tải có chạc (yoke)

Tải tối đa: 3, 000 lbs. [1, 360kg]
Khối lượng: 12.1 lbs. [5.49kg]

Xem chi tiết

Con lăn tải có chạc (yoke) MRTA7723 di chuyển tải theo phương ngang và treo cụm xe treo tay trợ lực, đồ gá của Knight trên hệ thanh ray nhôm treo trên cao dòng RAD7510 của Knight.

Bánh xe nylon chịu va đập cao, gia cường sợi thủy tinh.
Con lăn dẫn hướng bên có vòng bi tích hợp.
Vòng bi bánh xe hai nắp chắn ngăn bụi bẩn, không cần bôi trơn.
Nhiệt độ làm việc liên tục tối thiểu/tối đa ở 100% tải: -20 °F đến 248 °F.

Bản vẽ CAD

Con lăn tải loại thấp có chạc (yoke) MRTA6123

MRTA6123Con lăn tải loại thấp có chạc (yoke)

Tải tối đa: 1, 600 lbs. [725kg]
Khối lượng: 8.3 lbs. [3.76kg]

Xem chi tiết

Con lăn tải loại thấp có chạc (yoke) MRTA6123 di chuyển tải theo phương ngang và treo cụm xe treo tay trợ lực, đồ gá của Knight trên hệ thanh ray nhôm treo trên cao dòng RAD6110 của Knight.

Bánh xe nylon chịu va đập cao, gia cường sợi thủy tinh.
Con lăn dẫn hướng bên có vòng bi tích hợp.
Vòng bi bánh xe hai nắp chắn ngăn bụi bẩn, không cần bôi trơn.
Nhiệt độ làm việc liên tục tối thiểu/tối đa ở 100% tải: -20 °F đến 248 °F.

Bản vẽ CAD

MRTA4009Con lăn tải có chạc (yoke)

Tải tối đa: 1, 100 lbs. [499kg]
Khối lượng: 7 lbs. [3.22kg]

Xem chi tiết

Con lăn tải có chạc (yoke) MRTA4009 di chuyển tải theo phương ngang và treo cụm xe treo tay trợ lực của Knight trên hệ thanh ray nhôm treo trên cao dòng RAD4110 của Knight.

Bánh xe nylon chịu va đập cao, gia cường sợi thủy tinh.
Con lăn dẫn hướng bên có vòng bi tích hợp.
Vòng bi bánh xe hai nắp chắn ngăn bụi bẩn, không cần bôi trơn.
Nhiệt độ làm việc liên tục tối thiểu/tối đa ở 100% tải: -20 °F đến 248 °F.

Bản vẽ CAD

Con lăn tải dầm chữ I cánh phẳng ATA2603

ATA2603Con lăn tải dầm chữ I cánh phẳng

Khối lượng: 13.4 lbs. [6.08kg]

Xem chi tiết

Treo và di chuyển tay trợ lực treo trên cao của Knight theo phương ngang. Con lăn tải dầm chữ I cánh phẳng ATA2603 chạy trên cánh dầm chữ I 3.25 in. [82.55mm] hoặc 3.33 in. [84.58mm].

Con lăn dẫn hướng hai bên có ổ bi tích hợp.
Ổ bi bánh xe hai nắp chắn ngăn bụi bẩn, không cần bôi trơn.
Bánh xe nylon chịu va đập cao, gia cường sợi thủy tinh.
Nhiệt độ làm việc liên tục ở 100% tải (tối thiểu/tối đa): -20 °F đến 248 °F.

Bản vẽ CAD

ATA2604Con lăn tải dầm chữ S

Khối lượng: 13.4 lbs. [6.08kg]

Xem chi tiết

Di chuyển tay trợ lực treo trên cao của Knight theo phương ngang. Con lăn tải dầm chữ S ATA2604 chạy trên cánh dầm 2.66 in. [67.56mm] hoặc dầm chữ S 4.00 in. [101.6mm].

Con lăn dẫn hướng hai bên có ổ bi tích hợp.
Ổ bi bánh xe hai nắp chắn ngăn bụi bẩn, không cần bôi trơn.
Bánh xe nylon chịu va đập cao, gia cường sợi thủy tinh.
Nhiệt độ làm việc liên tục ở 100% tải (tối thiểu/tối đa): -20 °F đến 248 °F.

Bản vẽ CAD

Cáp an toàn 3

FDA4133Bộ cáp an toàn kèm bu lông mắt

Chiều dài: 10 ft. [3.048m]
Độ dày cáp: 0.25 in. [6mm]

Xem chi tiết

Bộ cáp an toàn kèm bu lông mắt FDA4133 của Knight Global giữ cho air balancer hoặc đồ gá không bị tách rời hay rơi khỏi con lăn, xe đầu dầm hoặc giá treo lắp phía trên khi có sự cố.

(4) kẹp cáp chữ U Crosby®
(2) lót cáp (thimble)
(2) bu lông mắt
(1) cáp an toàn bằng cáp thép carbon mạ kẽm (GWR) kết cấu 7 tao x 19 sợi.

Bản vẽ CAD

Bộ cáp an toàn kèm ống ép oval NICORWA4133

NICORWA4133Bộ cáp an toàn kèm ống ép oval

Khối lượng: 2 lbs. [.91kg]
Chiều dài: 10 ft. [3m]
Độ dày cáp: 0.25 in. [6mm]

Xem chi tiết

Bộ cáp an toàn NICORWA4133 của Knight Global ngăn air balancer hoặc đồ gá tách ra hoặc rơi khỏi con lăn, xe đầu dầm hay giá treo trên cao khi có sự cố.

Thay thế bộ cáp an toàn CAMIRWA4133.

(2) ống ép oval bằng đồng
(2) khuyên lót cáp
(1) cáp an toàn bằng cáp thép carbon mạ kẽm (GWR) kết cấu 7 (tao) x 19 (sợi).

RWA4133Bộ cáp an toàn

Chiều dài: 6 ft. [1.8m]
Độ dày cáp: 0.25 in. [6mm]

Xem chi tiết

RWA4133 của Knight Global ngăn air balancer hoặc đồ gá tách ra hoặc rơi khỏi con lăn, xe đầu dầm hay giá treo trên cao khi có sự cố. Đây là bộ cáp an toàn tiêu chuẩn của Knight.
