Cầu trục khí nén treo hút tấm thép 100 kg

Tấm thép ở công đoạn này nặng khoảng một tạ và phải lấy ra vào liên tục trong ca. Dùng cẩu và dây xích thì lâu, tấm đung đưa, còn khiêng tay thì quá sức và dễ kẹp vào tay.

FullSharp treo cầu trục xoay khí nén lên kết cấu phía trên vị trí làm việc và lắp mặt hút chân không tải 100 kg ở đầu cần. Cần xoay được trọn 360 độ nên lấy tấm ở chồng phôi rồi quay thẳng sang bàn máy, tấm luôn nằm ngang và không lắc.

Cầu trục xoay khí nén treo mặt hút chân không hút tấm thép 100 kg

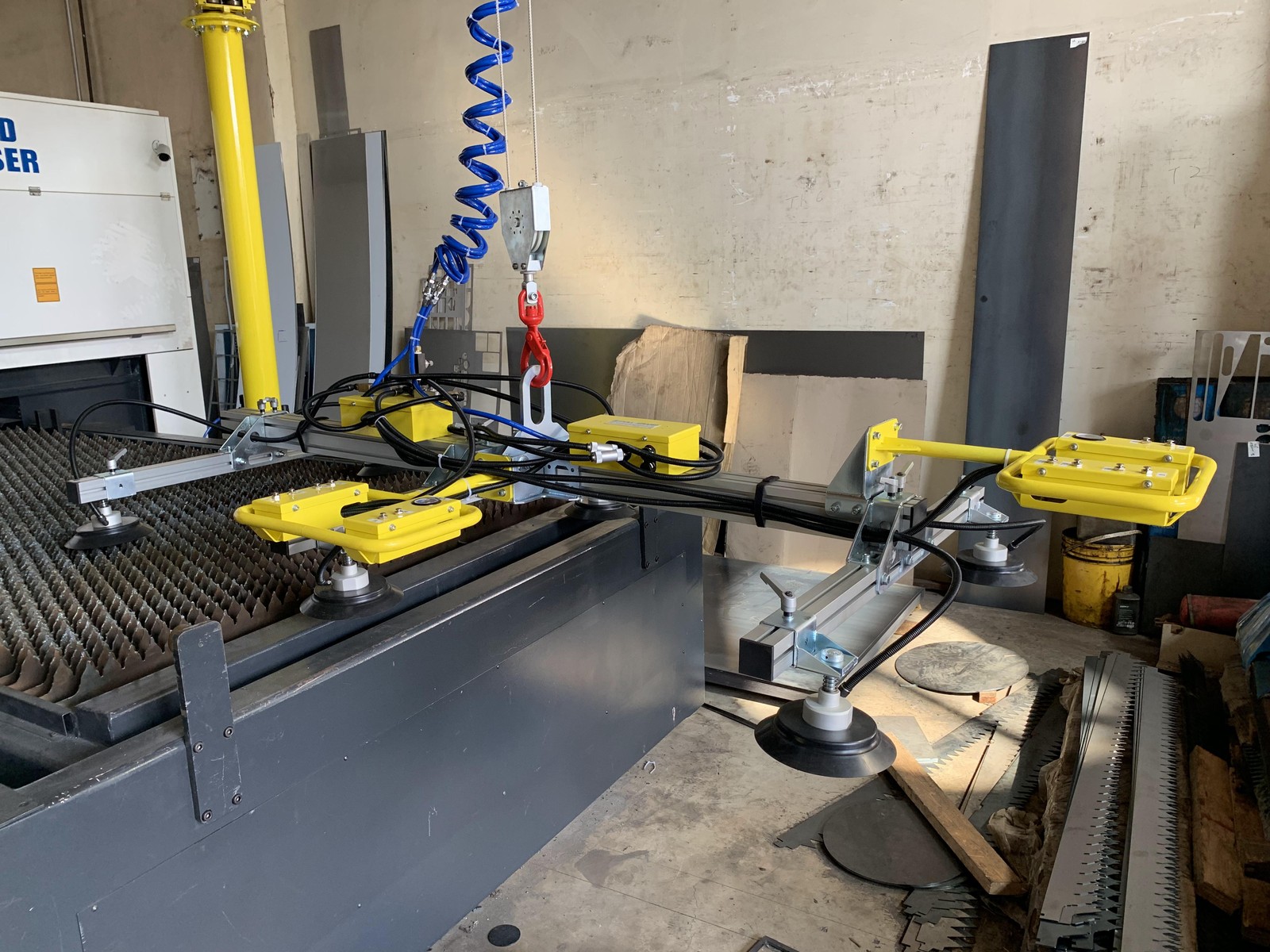

Cầu trục xoay khí nén treo phía trên bàn máy, mặt hút chân không đang giữ tấm thép của khách hàng.

Thiết bị lắp đặt

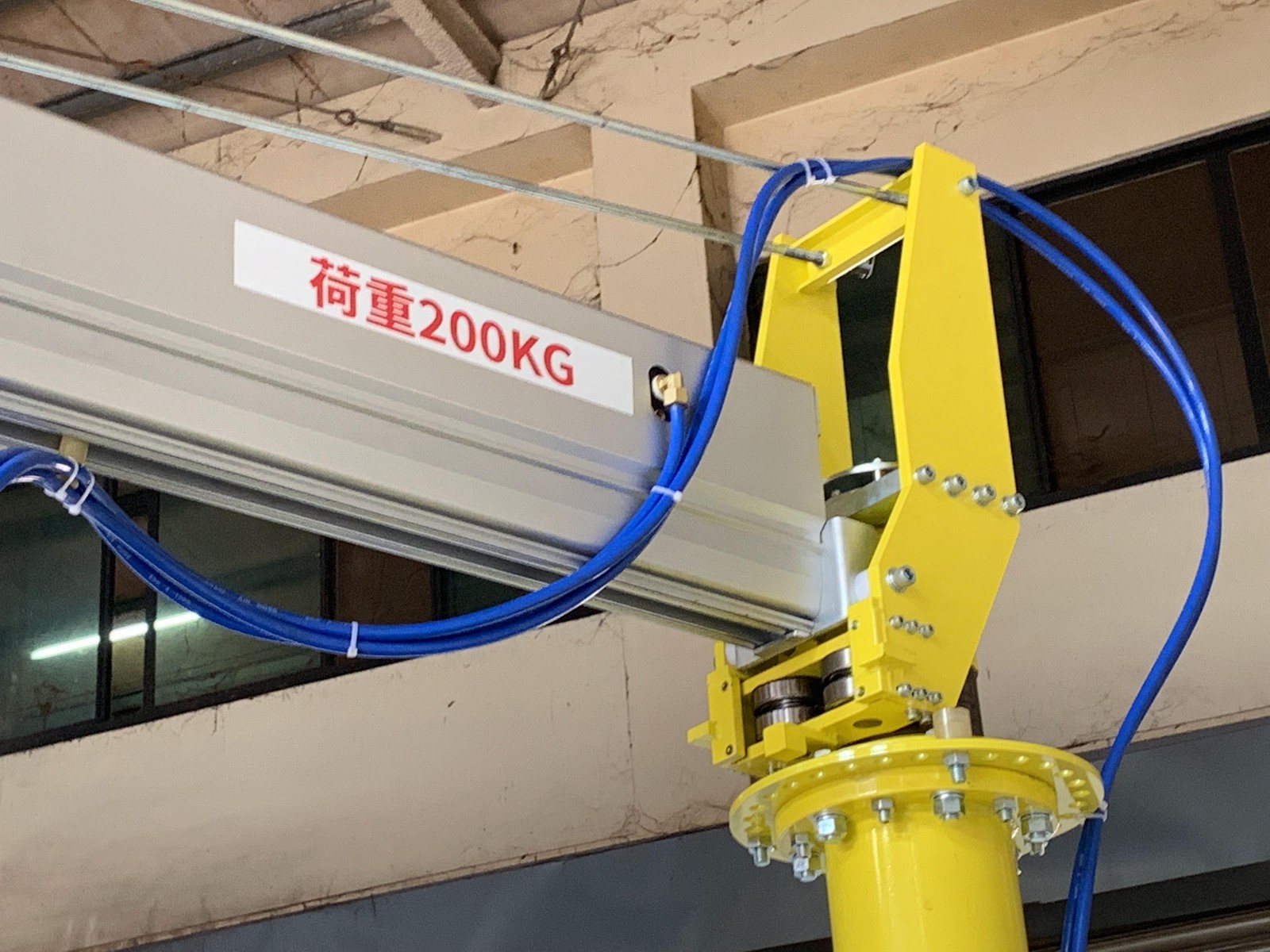

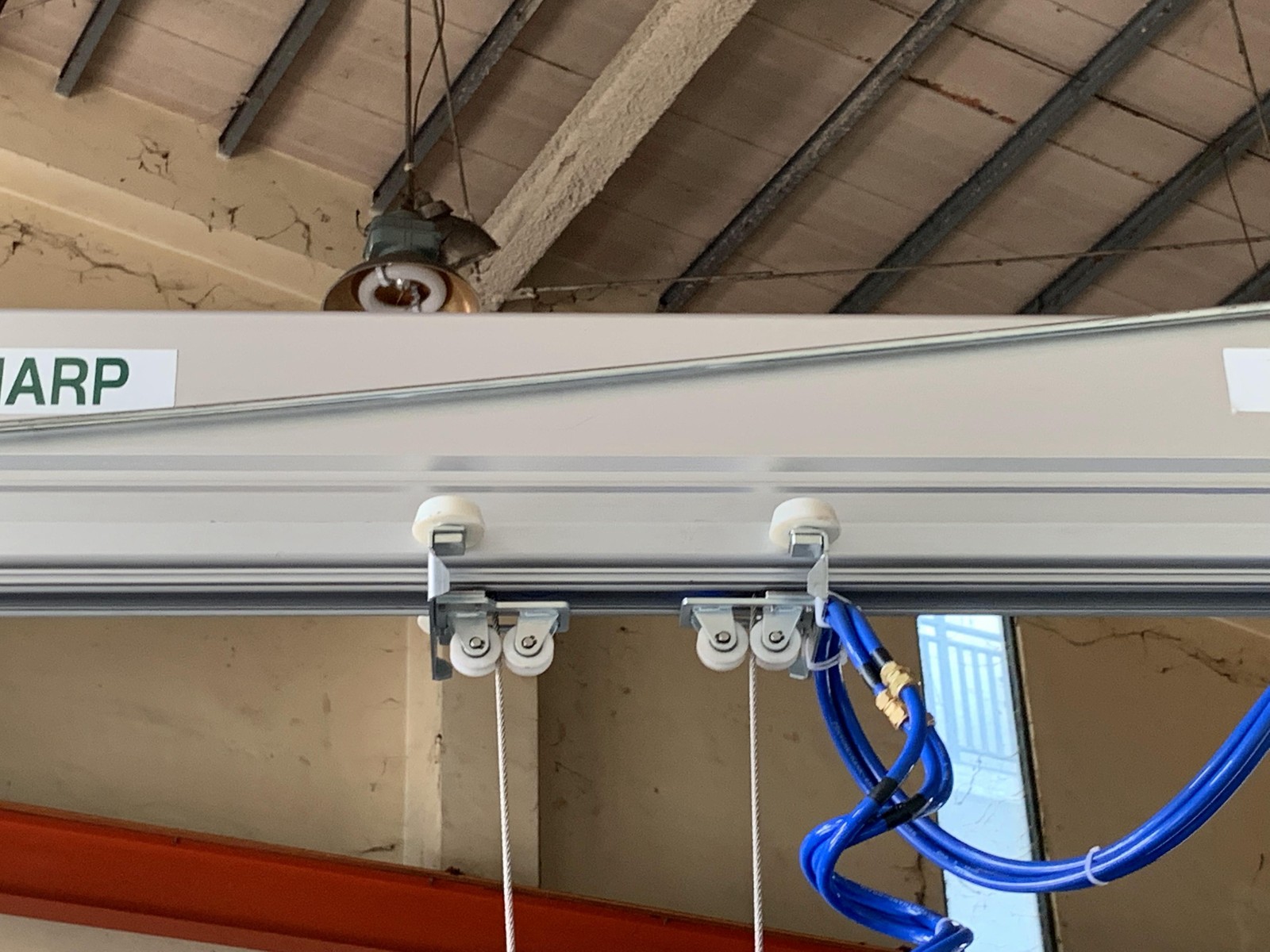

Cần xoay treo: bắt lên dầm hoặc khung thép sẵn có, xoay tròn 360 độ, không chiếm chỗ dưới sàn.

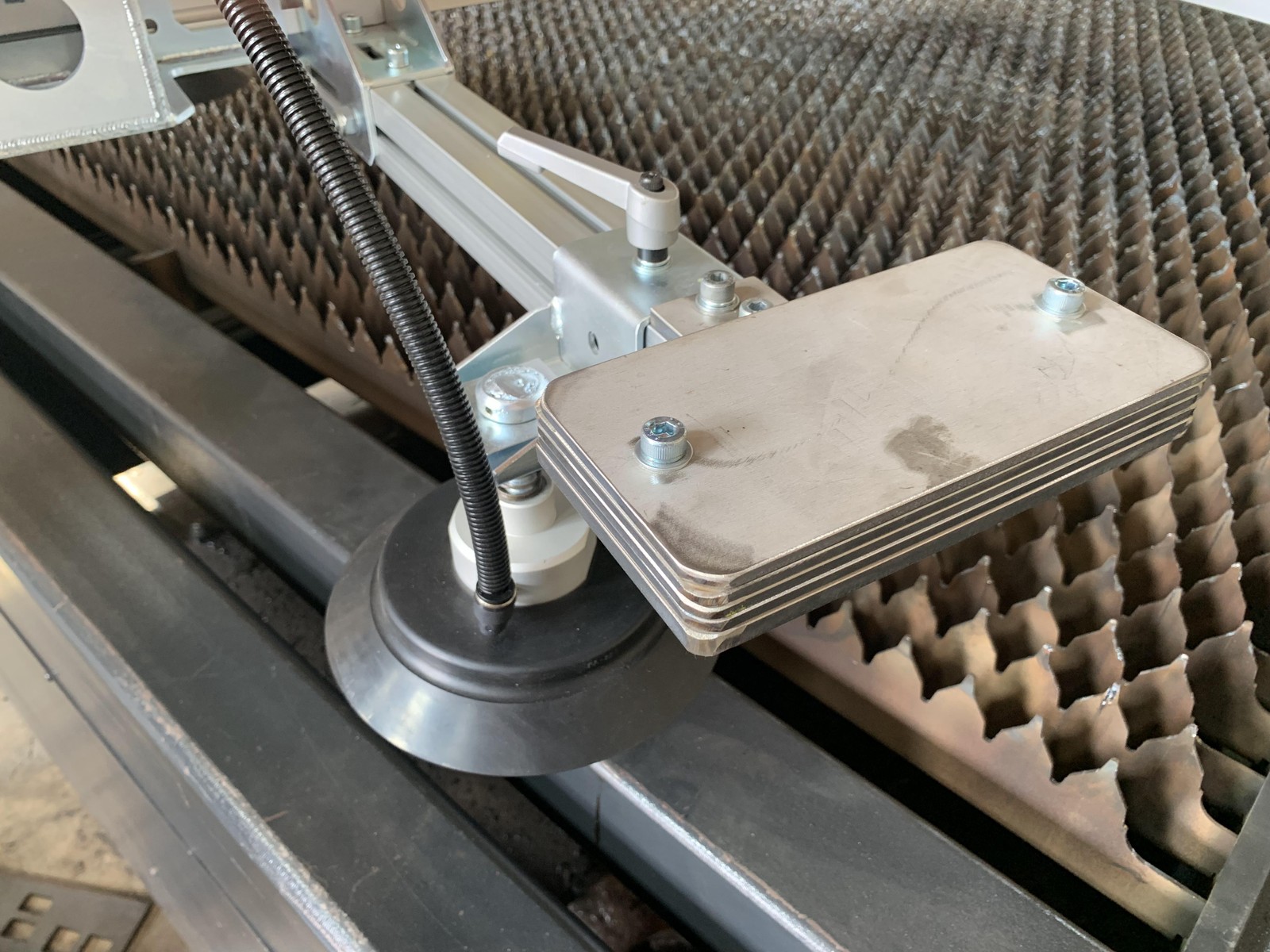

Mặt hút tấm thép: khung hút cứng với các giác chịu tải, giữ tấm 100 kg nằm ngang suốt hành trình.

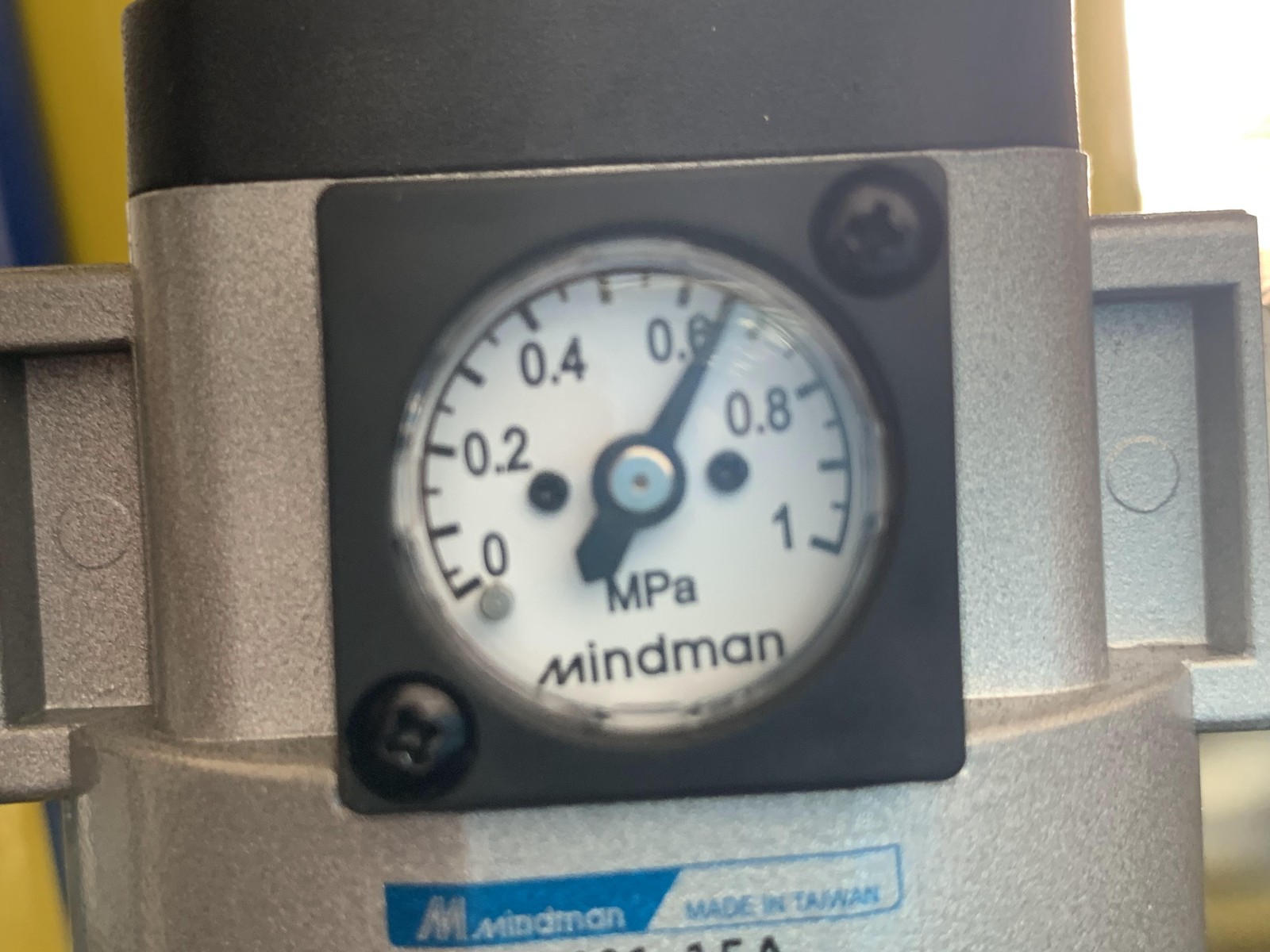

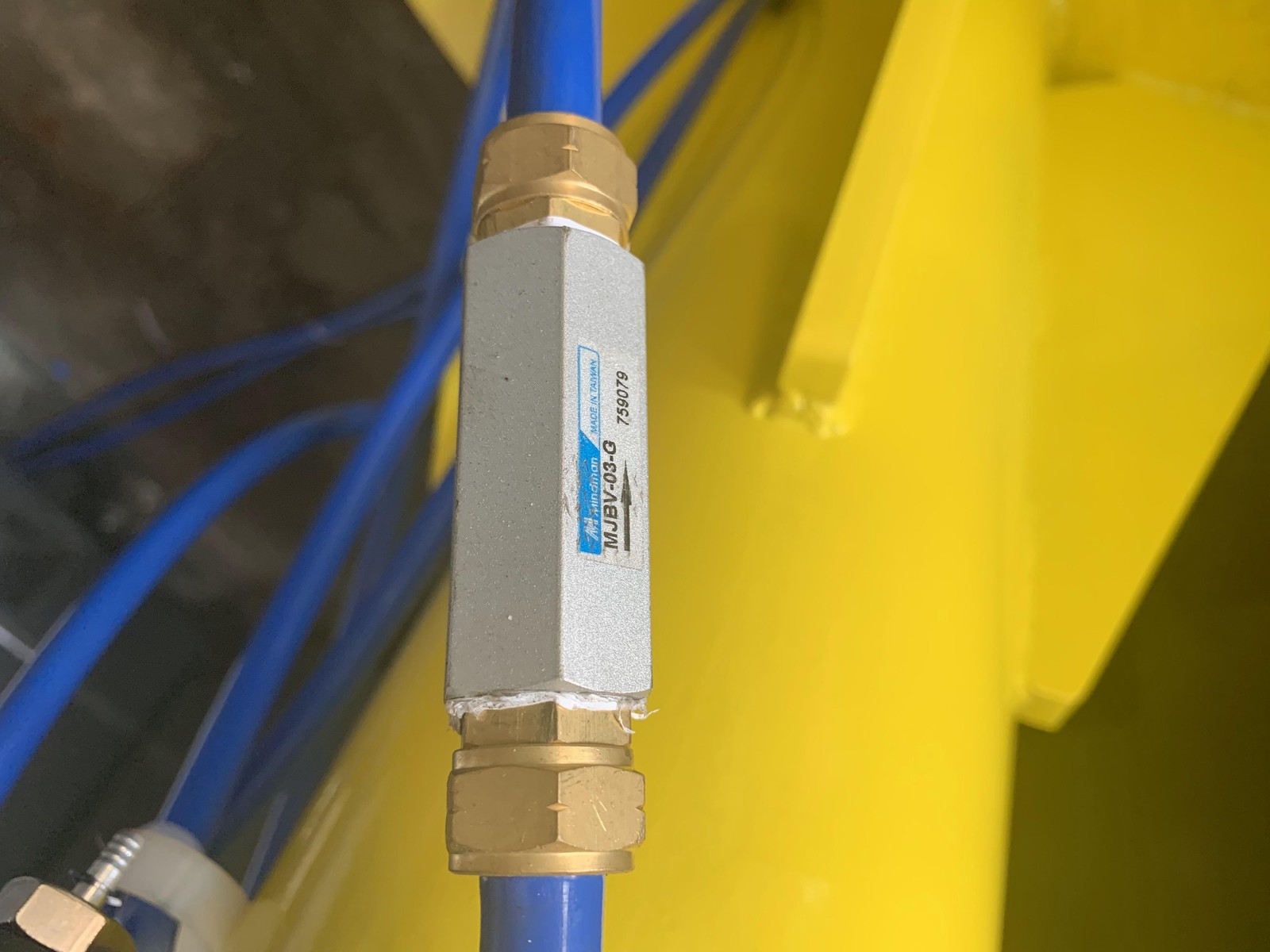

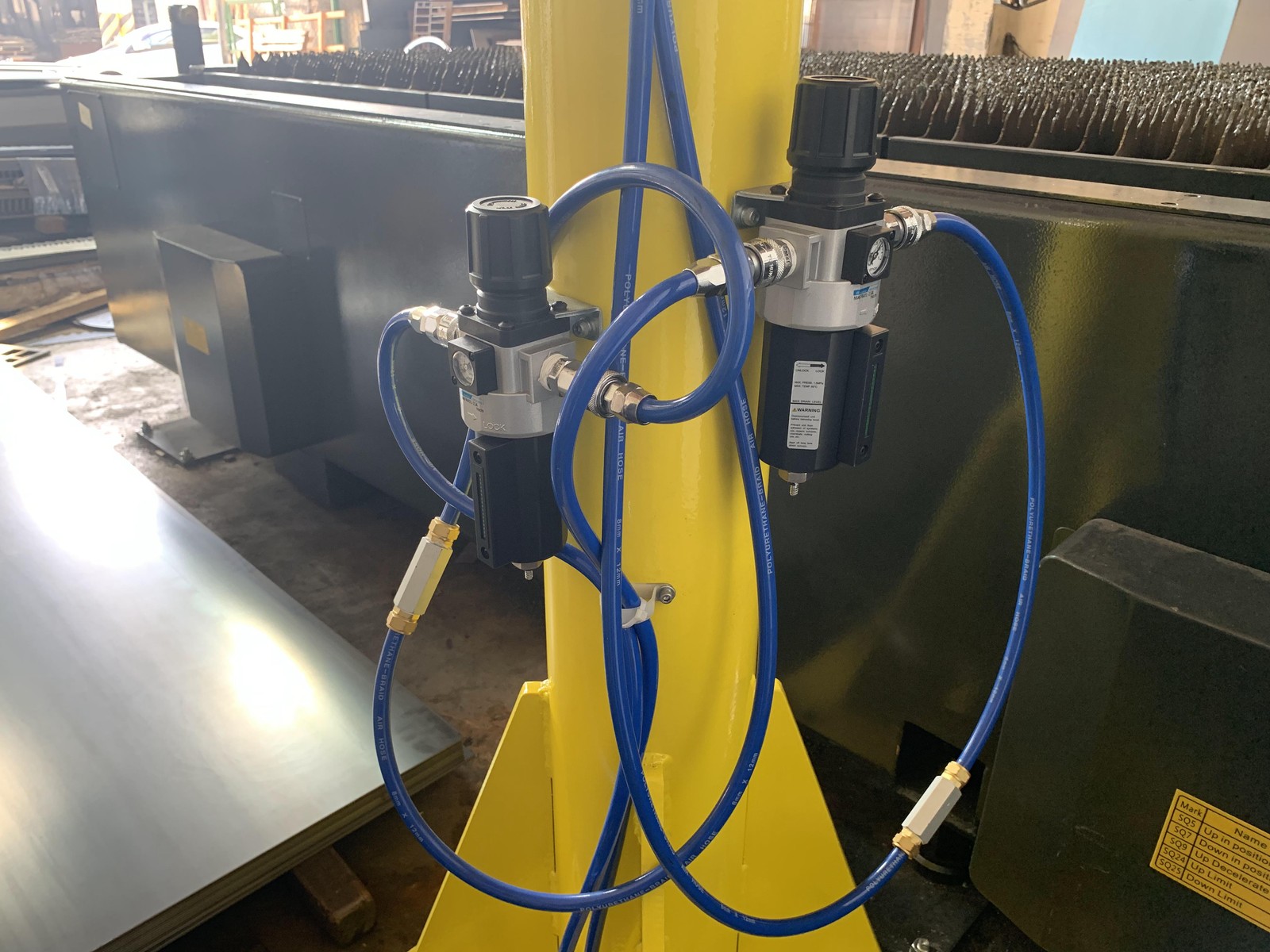

Bơm chân không và bình tích: duy trì độ chân không ổn định, có dự trữ khi nguồn khí dao động.

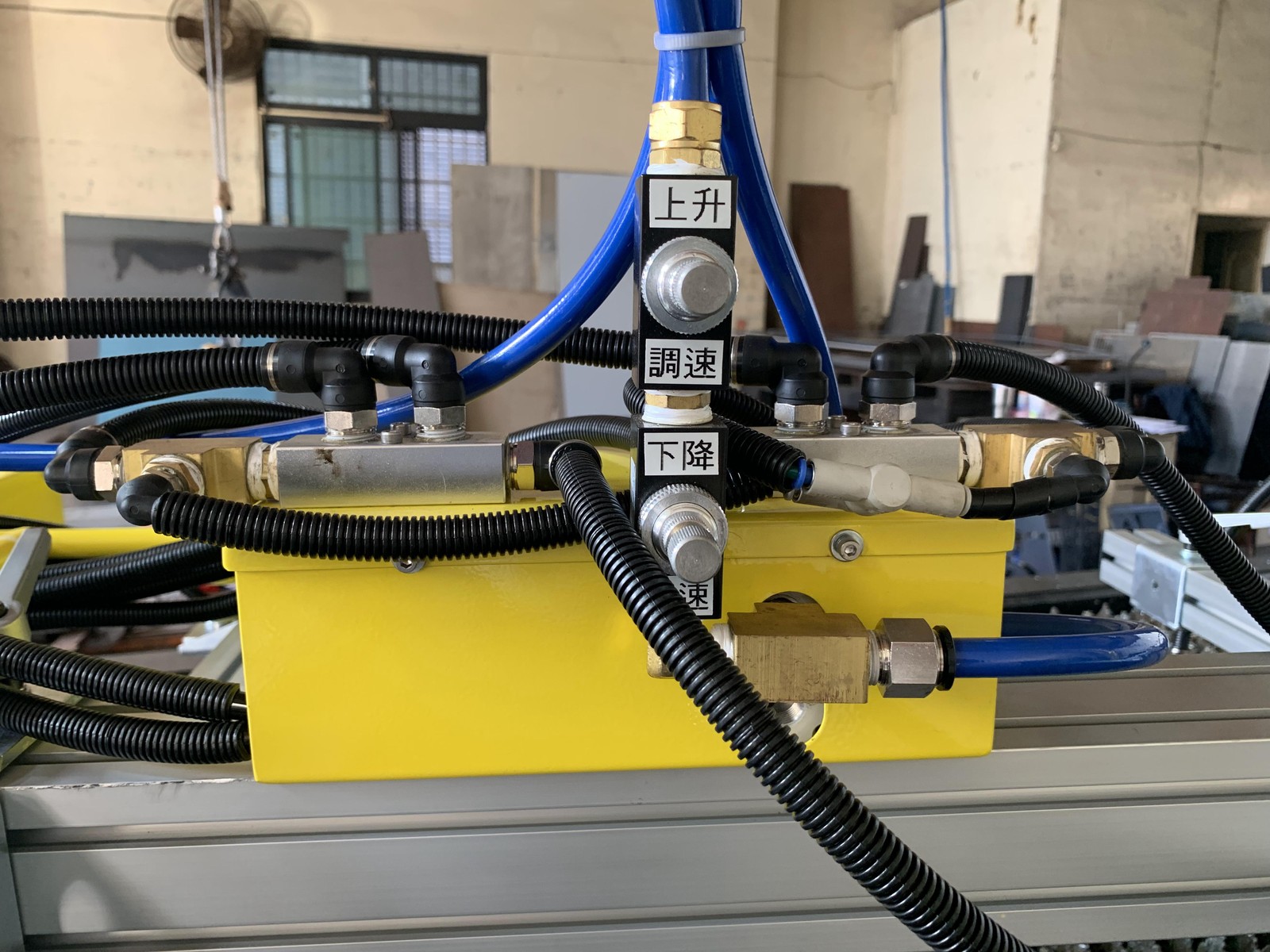

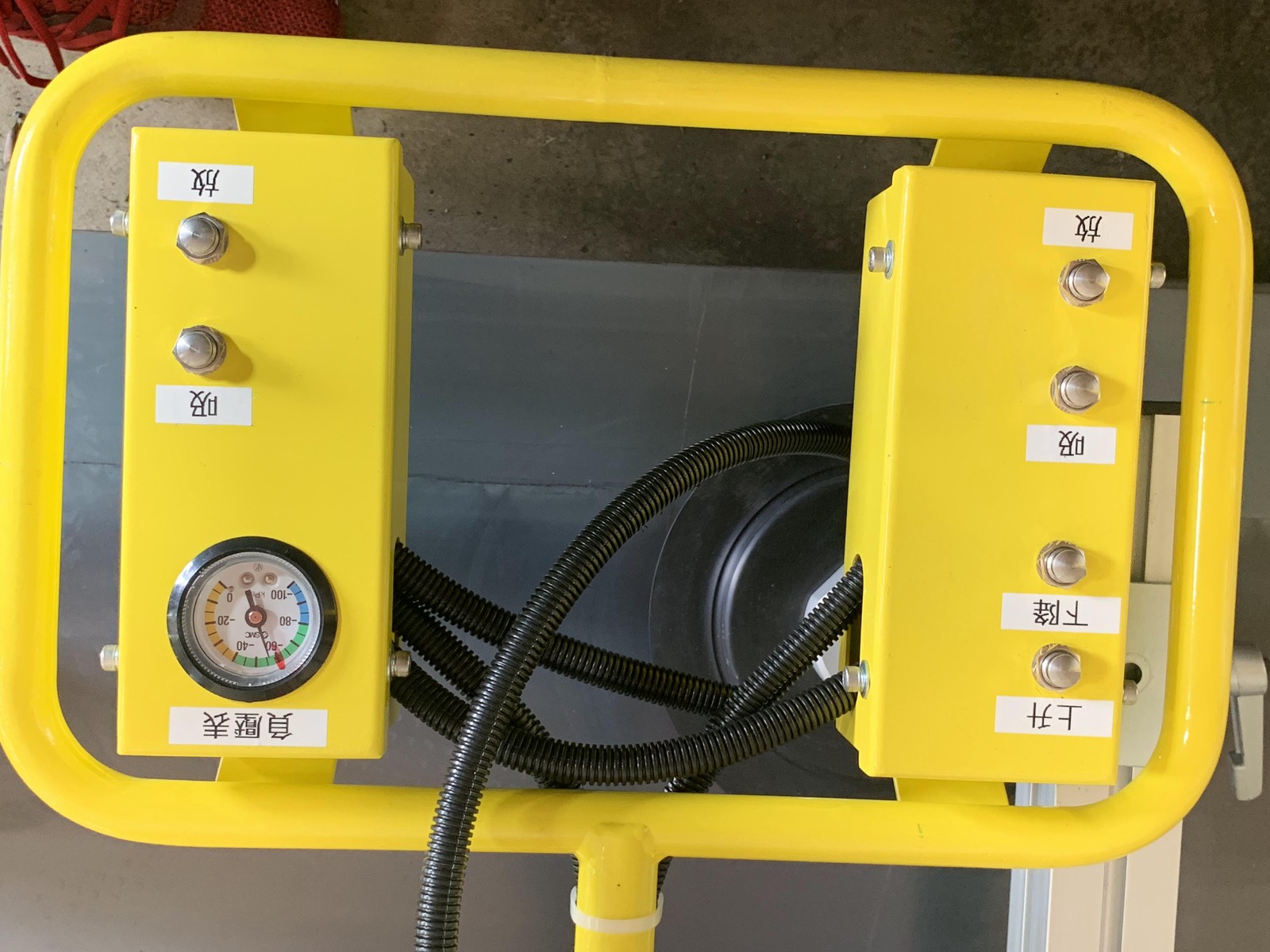

Tay cầm nâng hạ: gạt lên xuống bằng một tay, tay còn lại giữ hướng tấm.

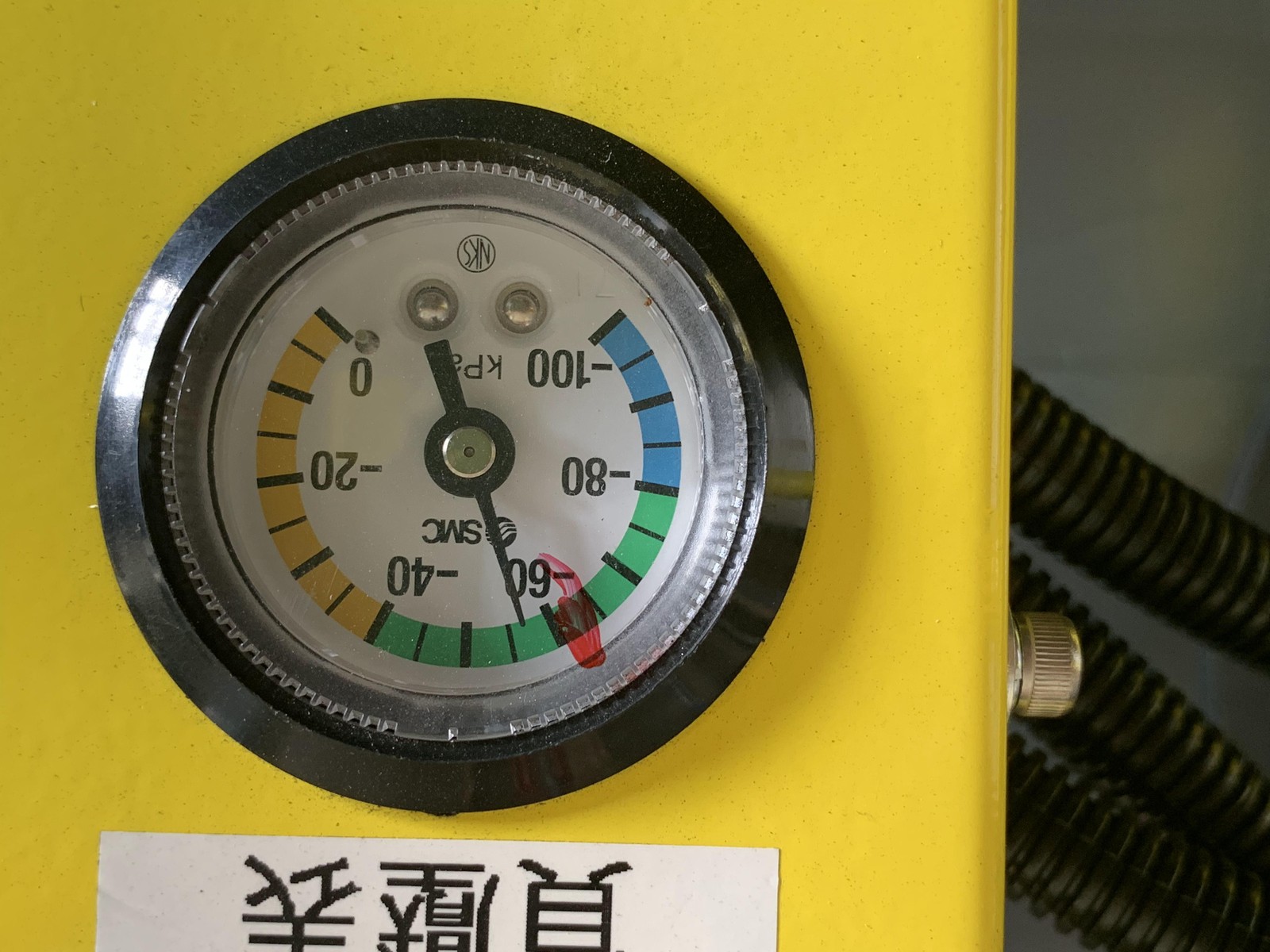

Còi báo tụt áp: kêu ngay khi độ chân không xuống dưới ngưỡng an toàn.

Thông số chính

Tải trọng100 kg
Góc xoay360 độ
Kiểu lắpTreo trên kết cấu
Vật nângTấm thép, tấm phẳng

Lợi ích cho nhà xưởng

Lấy tấm nhanh hơn

Không phải móc dây và canh cân bằng như dùng cẩu. Áp mặt hút vào là nâng được ngay.

Tấm không đung đưa

Cần cứng giữ tấm cố định thay vì treo bằng dây mềm. Đặt vào bàn máy đúng vị trí ngay lần đầu.

An toàn cho tay

Công nhân không phải cầm vào cạnh tấm thép sắc. Có còi báo khi áp chân không tụt.

Hình ảnh lắp đặt thực tế

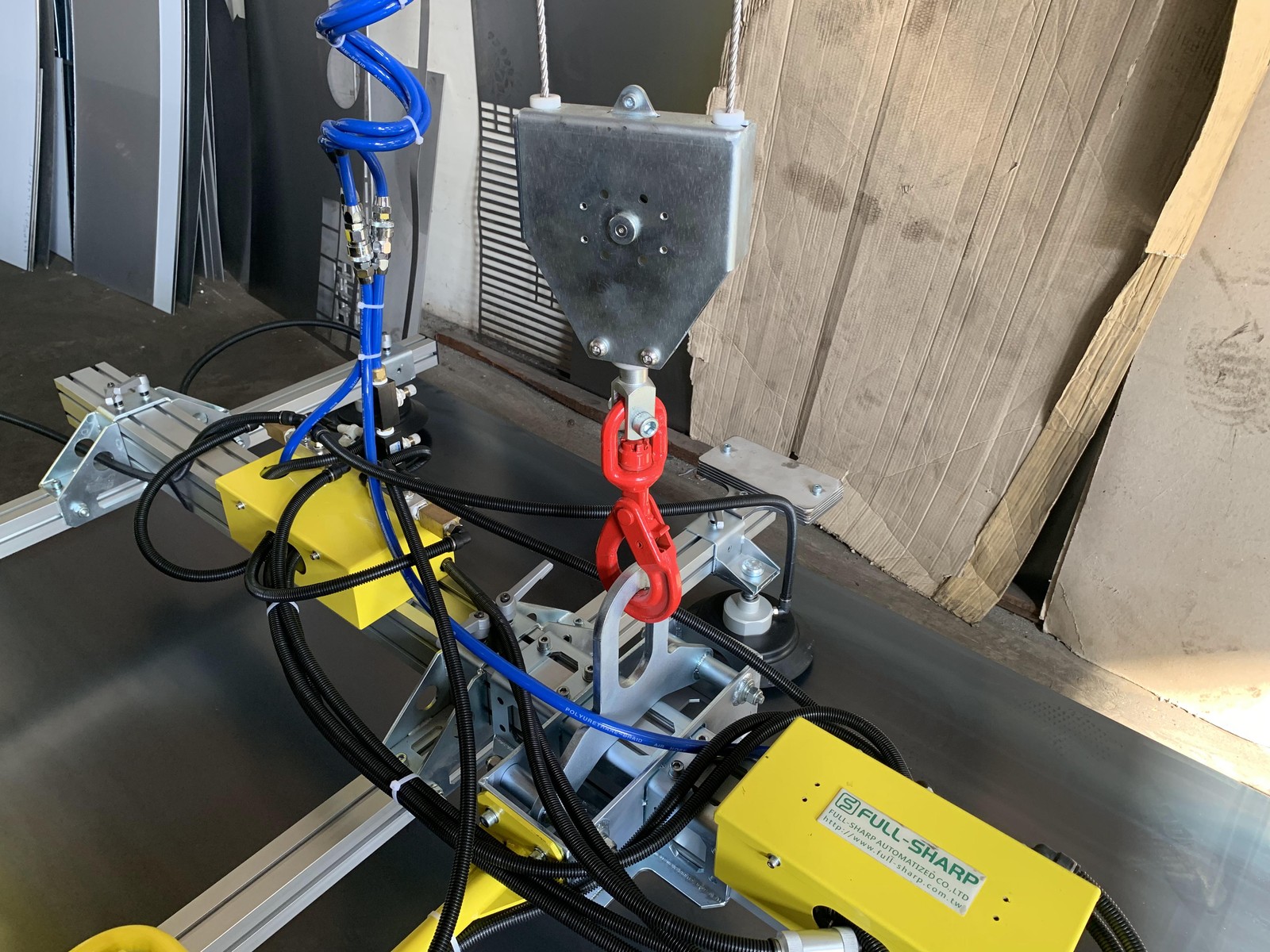

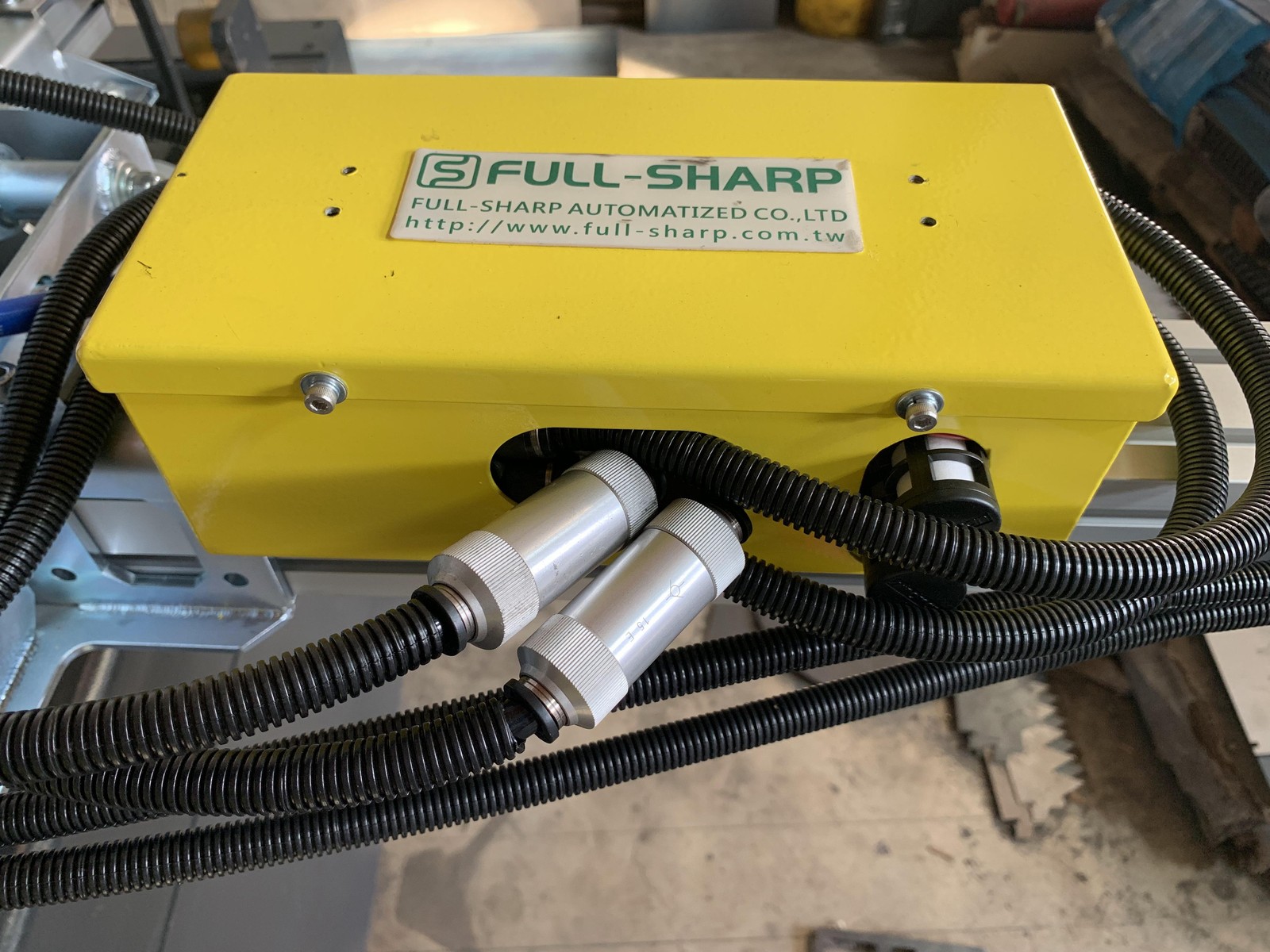

Cầu trục xoay khí nén treo mặt hút chân không hút tấm thép 100 kg - ảnh 1

Cầu trục xoay khí nén treo mặt hút chân không hút tấm thép 100 kg - ảnh 2

Cầu trục xoay khí nén treo mặt hút chân không hút tấm thép 100 kg - ảnh 3

Cầu trục xoay khí nén treo mặt hút chân không hút tấm thép 100 kg - ảnh 4

Cầu trục xoay khí nén treo mặt hút chân không hút tấm thép 100 kg - ảnh 5

Cầu trục xoay khí nén treo mặt hút chân không hút tấm thép 100 kg - ảnh 6

Cầu trục xoay khí nén treo mặt hút chân không hút tấm thép 100 kg - ảnh 7

Cầu trục xoay khí nén treo mặt hút chân không hút tấm thép 100 kg - ảnh 8

Cầu trục xoay khí nén treo mặt hút chân không hút tấm thép 100 kg - ảnh 9

Cầu trục xoay khí nén treo mặt hút chân không hút tấm thép 100 kg - ảnh 10

Cầu trục xoay khí nén treo mặt hút chân không hút tấm thép 100 kg - ảnh 11

Cầu trục xoay khí nén treo mặt hút chân không hút tấm thép 100 kg - ảnh 12

Cầu trục xoay khí nén treo mặt hút chân không hút tấm thép 100 kg - ảnh 13

Cầu trục xoay khí nén treo mặt hút chân không hút tấm thép 100 kg - ảnh 14

Bấm vào ảnh để xem lớn. Album 14 ảnh chụp tại công trình.

Ứng dụng phù hợp

Nạp phôi cho máy cắt và máy đột
Xưởng kết cấu thép
Kho tấm thép tấm inox
Chuyền gia công tủ điện và vỏ máy

Sản phẩm và dự án liên quan

Cầu trục xoay khí nén FullSharp
Mặt hút chân không nâng tấm kim loại
Giải pháp nâng tấm kính
Mặt hút chân không FullSharp
Dự án cầu trục xoay khí nén đã lắp đặt
Dự án hút tấm đã lắp đặt
Dự án mặt hút chân không hút tấm đã lắp đặt

Tư vấn lắp đặt cho nhà xưởng của bạn

FullSharp khảo sát kết cấu treo phía trên, kiểm tra khả năng chịu tải của dầm và đo độ phẳng, độ dày tấm thép của bạn. Sau đó chúng tôi chốt loại mặt hút, số giác và tầm với cần xoay cho đúng mặt bằng. Hẹn lịch khảo sát với FullSharp để có phương án cụ thể.
