FS-DFX

Tải an toàn600–1.000 kg
Nguồn điệnẮc quy DC 48 V
Cốc hút6–12 cốc Φ300
Lật / xoayLật 0–90°, xoay 0–360° bằng điện
Điều khiểnRemote không dây
KhungGhép 3 đoạn (625+1400+625)×1000×480 mm

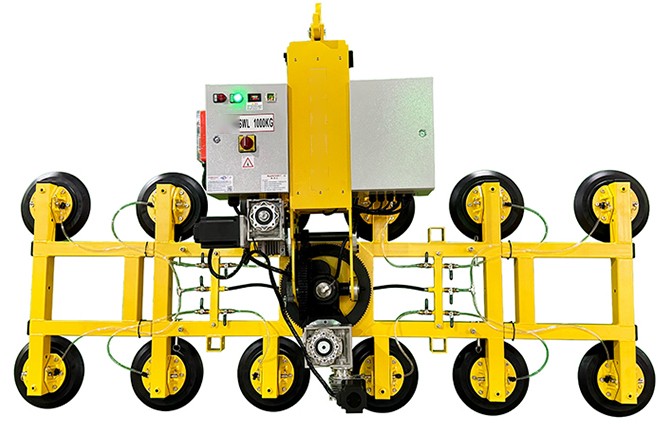

Mặt hút nâng kính lật xoay điện FS-DFX

FS-DFX là dòng mặt hút chân không nâng kính lật và xoay bằng điện. Tải an toàn từ 600 đến 1.000 kg, nguồn ắc quy DC 48 V.

Thiết bị ghép từ ba đoạn khung, dùng nâng hạ kính nhiều kích thước khác nhau và lắp đặt vách kính mặt dựng ngoài trời. Cơ cấu bánh răng độ chính xác cao cho phép lật kính 0–90° và xoay 360° bằng điện, chạy ổn định, tin cậy. Thiết bị điều khiển bằng remote không dây, ắc quy dung lượng lớn nên dùng được lâu sau mỗi lần sạc.

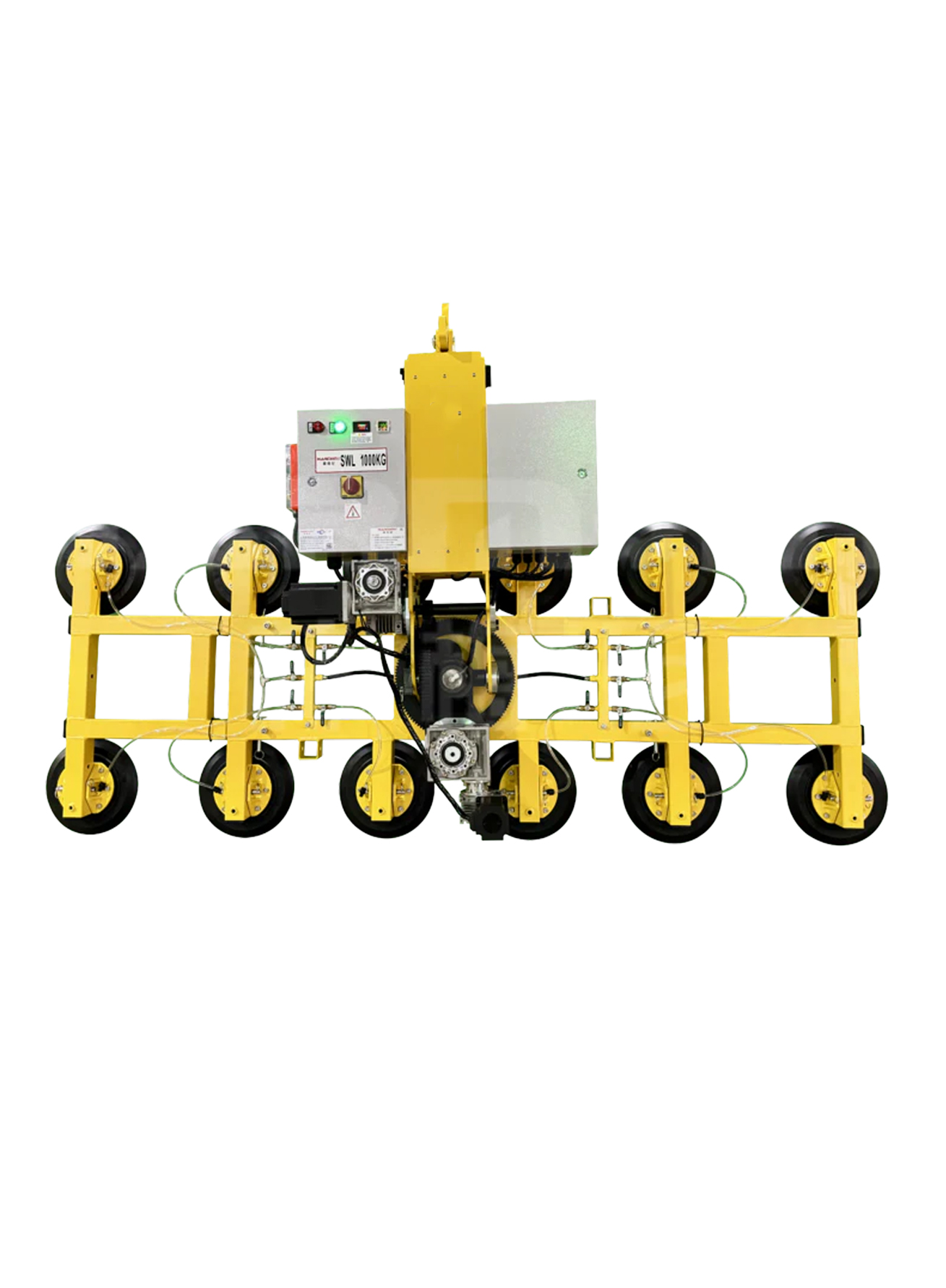

Mặt hút nâng kính lật xoay điện FS-DFX 12 cốc hút

Thông số kỹ thuật

Model	Tải an toàn	Kích thước (mm)	Đường kính cốc hút (mm)	Số cốc hút	Nguồn điện	Điều khiển	Chức năng
FS-DFX600-6S	600 kg	(625+1400+625)×1000×480	Φ300	6 cốc	48 V	Remote không dây	Lật điện 0–90° + xoay điện 0–360°
FS-DFX800-8S	800 kg	(625+1400+625)×1000×480	Φ300	8 cốc	48 V	Remote không dây	Lật điện 0–90° + xoay điện 0–360°
FS-DFX1000-12S	1.000 kg	(625+1400+625)×1000×480	Φ300	12 cốc	48 V	Remote không dây	Lật điện 0–90° + xoay điện 0–360°

Ba model dùng chung khung (625+1400+625)×1000×480 mm, cốc hút Φ300, nguồn 48 V, điều khiển và chức năng như nhau; khác nhau ở số cốc hút và tải an toàn.

Cấu tạo chính

Bơm chân không

Tốn ít điện / Độ chân không cao, lực hút mạnh / Thương hiệu nổi tiếng, chạy liên tục được 24 giờ, làm việc ổn định hơn

Cốc hút chân không

Cao su cốc hút đường kính 300 mm, vật liệu cao su nitrile / Gioăng kín ba vòng nhiều khoang, giữ áp tốt, an toàn hơn

Khung thiết bị

Nhà máy làm theo yêu cầu / Thép hình kết cấu theo tiêu chuẩn quốc gia / Hàn, gia công, tạo hình, sơn nung bề mặt, bền

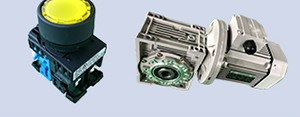

Linh kiện khác

Công tắc nguồn của thương hiệu quốc tế, động cơ không chổi than chất lượng cao… / Đạt chứng nhận UL và các chứng nhận quốc tế khác / Ít hỏng, bền

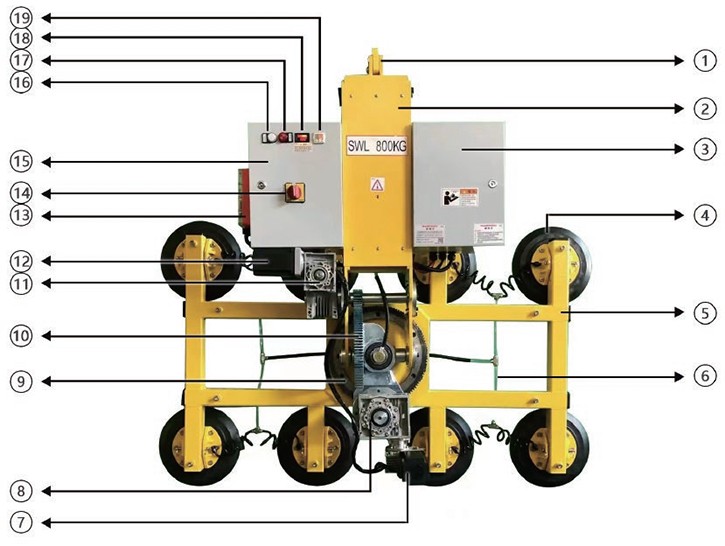

Sơ đồ bộ phận

Số trên sơ đồ ứng với tên bộ phận bên dưới (ảnh FS-DFX800-8S).

Vòng treo
Hộp điều khiển ắc quy
Hệ thống chân không
Cốc hút chân không
Khung chính
Ống hút chân không
Động cơ không chổi than cơ cấu xoay
Hộp giảm tốc cơ cấu xoay
Bộ bánh răng xoay
Bộ bánh răng lật
Hộp giảm tốc cơ cấu lật
Động cơ không chổi than cơ cấu lật
Bộ thu tín hiệu điều khiển từ xa
Công tắc nguồn
Hệ thống dẫn động điện
Đèn báo chân không
Đèn cảnh báo
Chỉ báo nguồn
Cảm biến áp suất chân không

Ảnh hiện trường

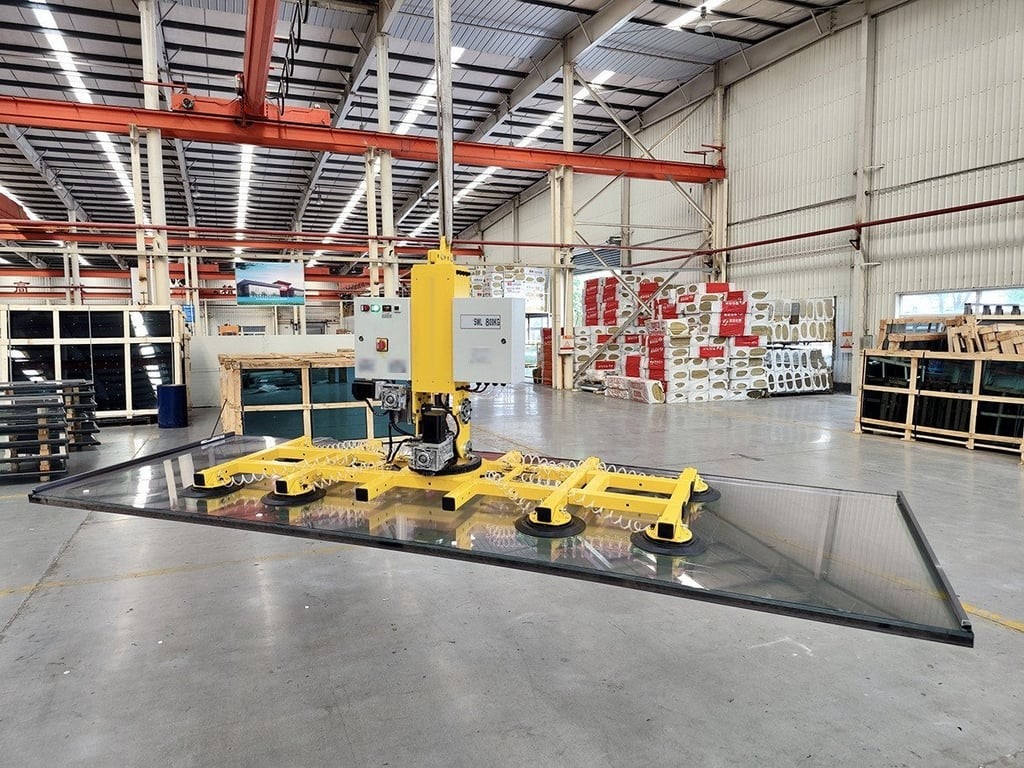

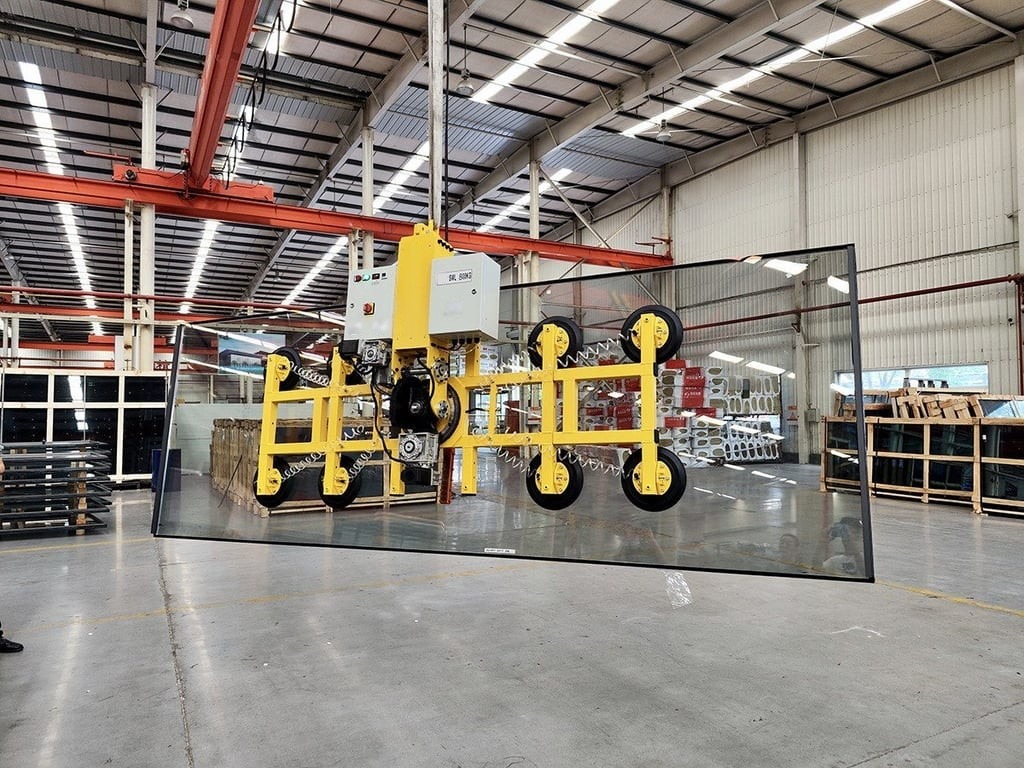

**Nâng tấm kính lớn nằm ngang trong xưởng**

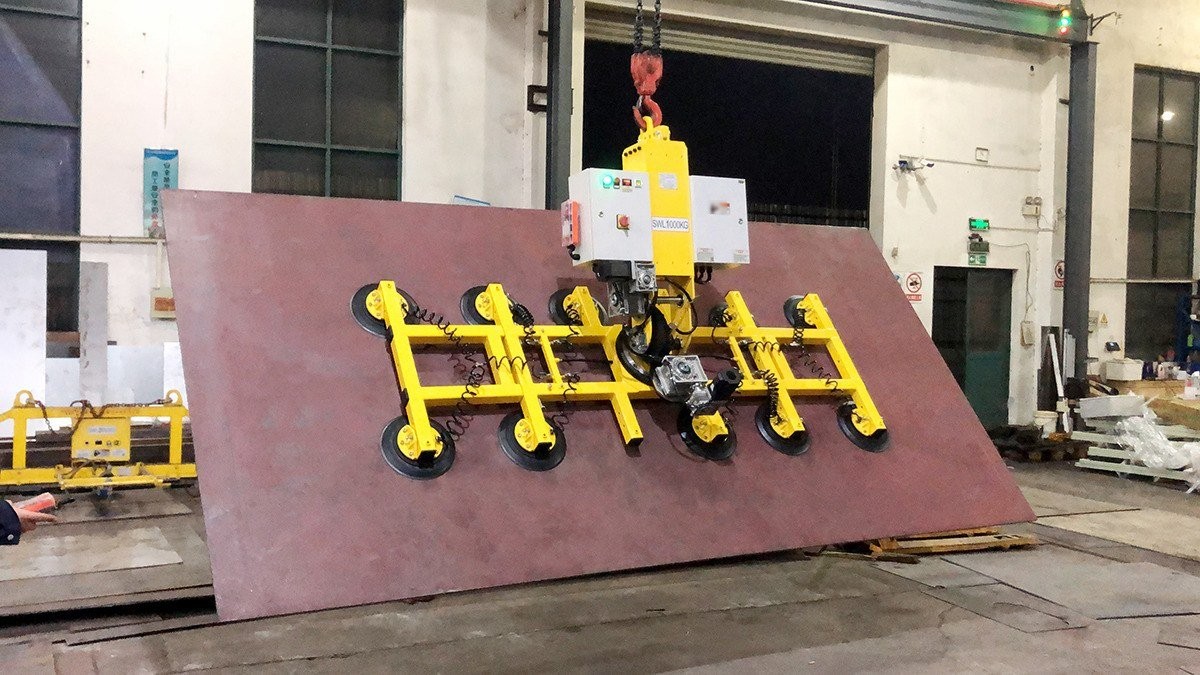

**Tấm thép dựng đứng, thiết bị xoay theo chiều dọc**

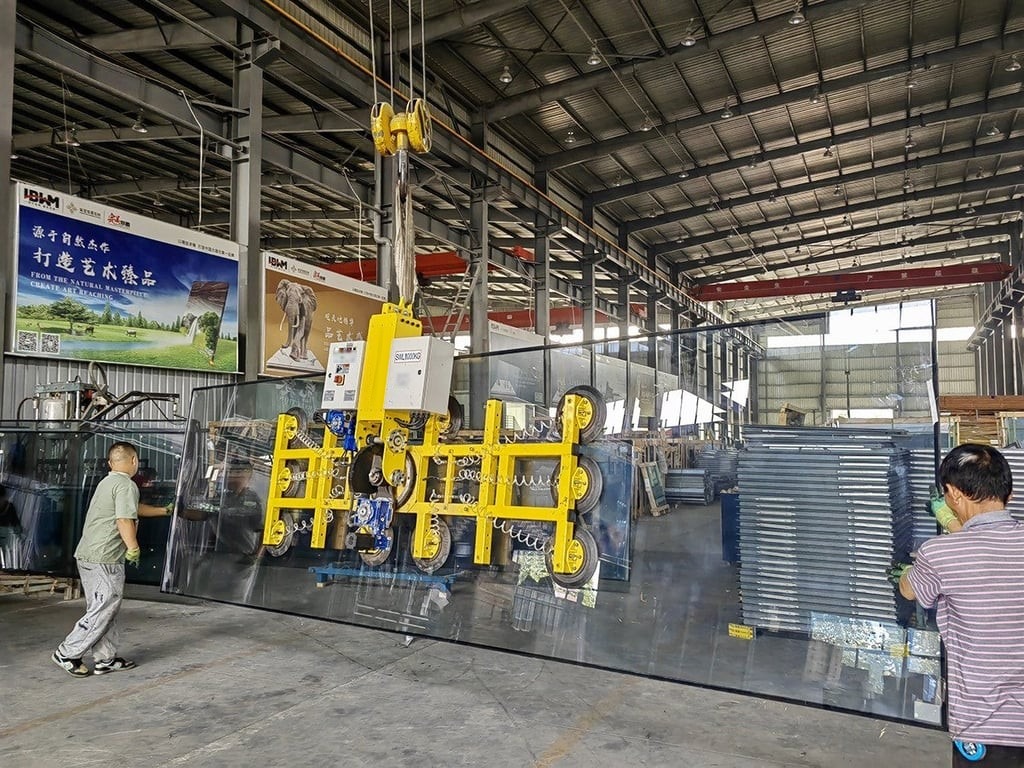

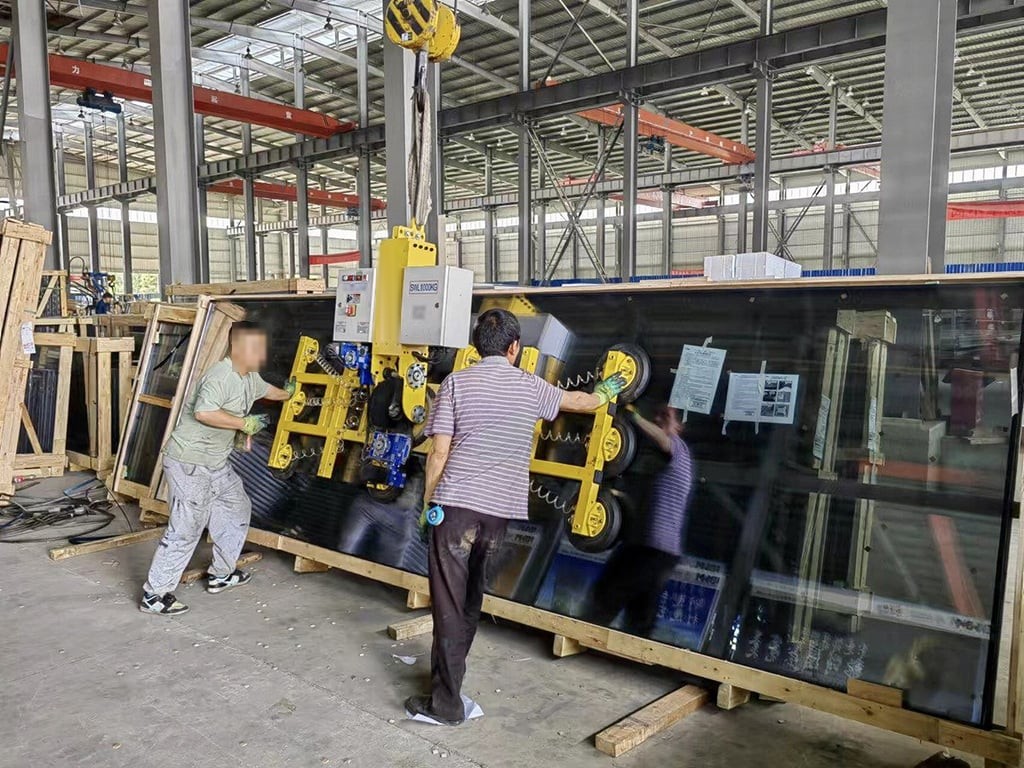

**Lấy tấm kính từ kiện, hai người dắt hướng**

**Bản 4 cốc hút có tay dắt, lật xoay tấm thép**

Ứng dụng thực tế

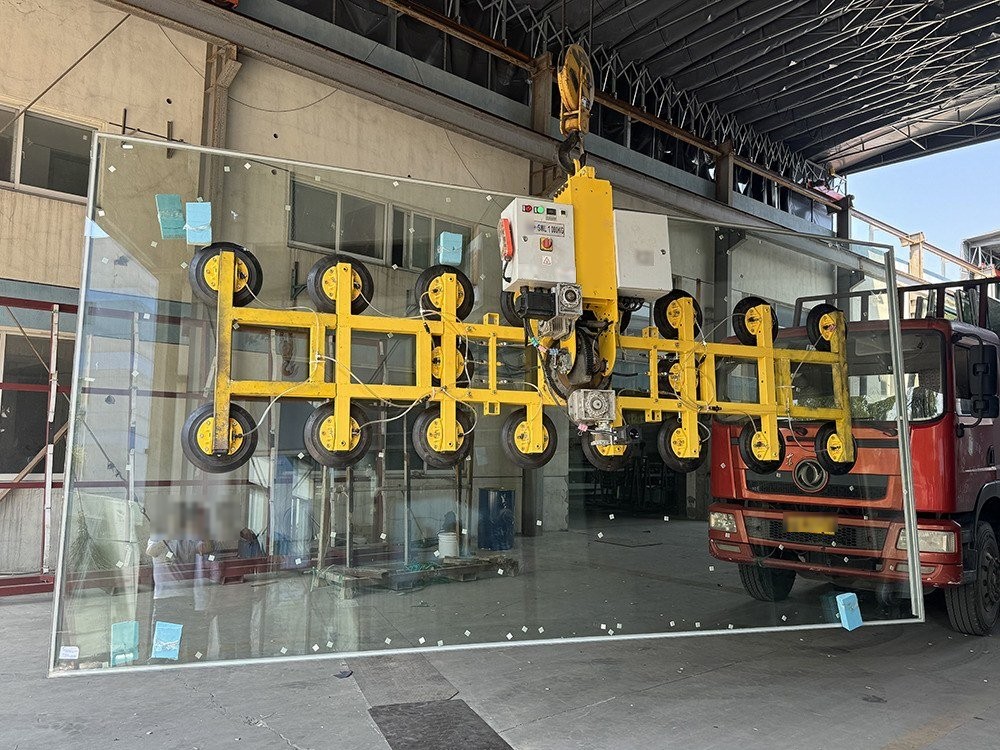

**Lật, xoay điện khi bốc xếp kính hộp**FS-DFX800-8S (800KG)

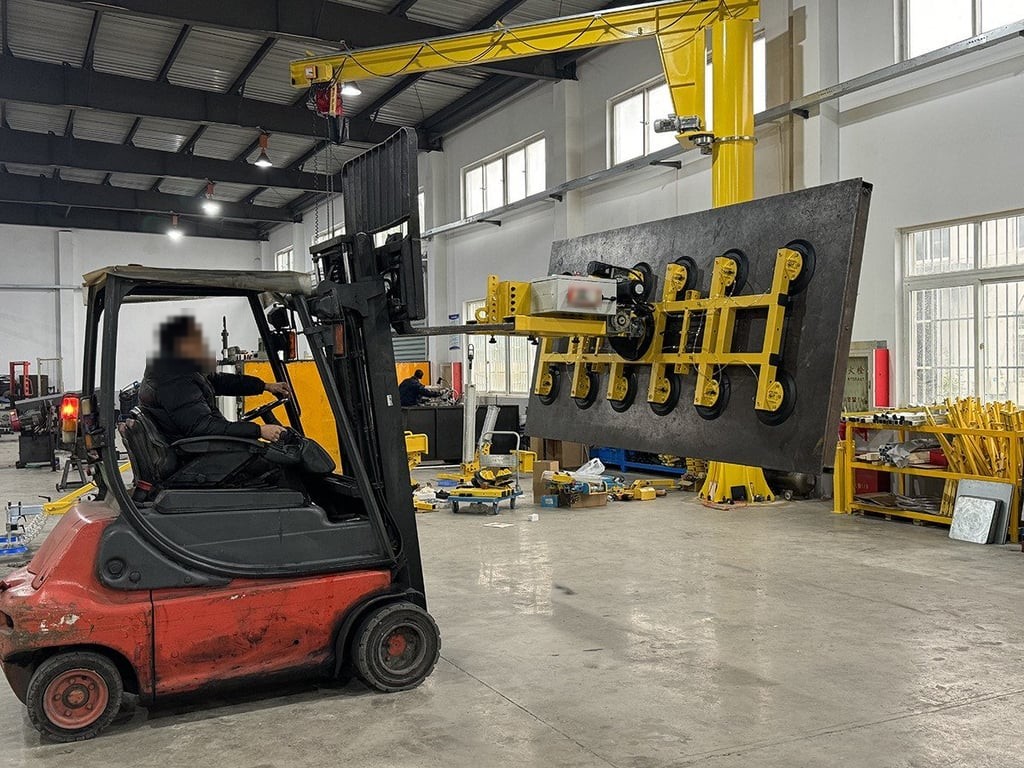

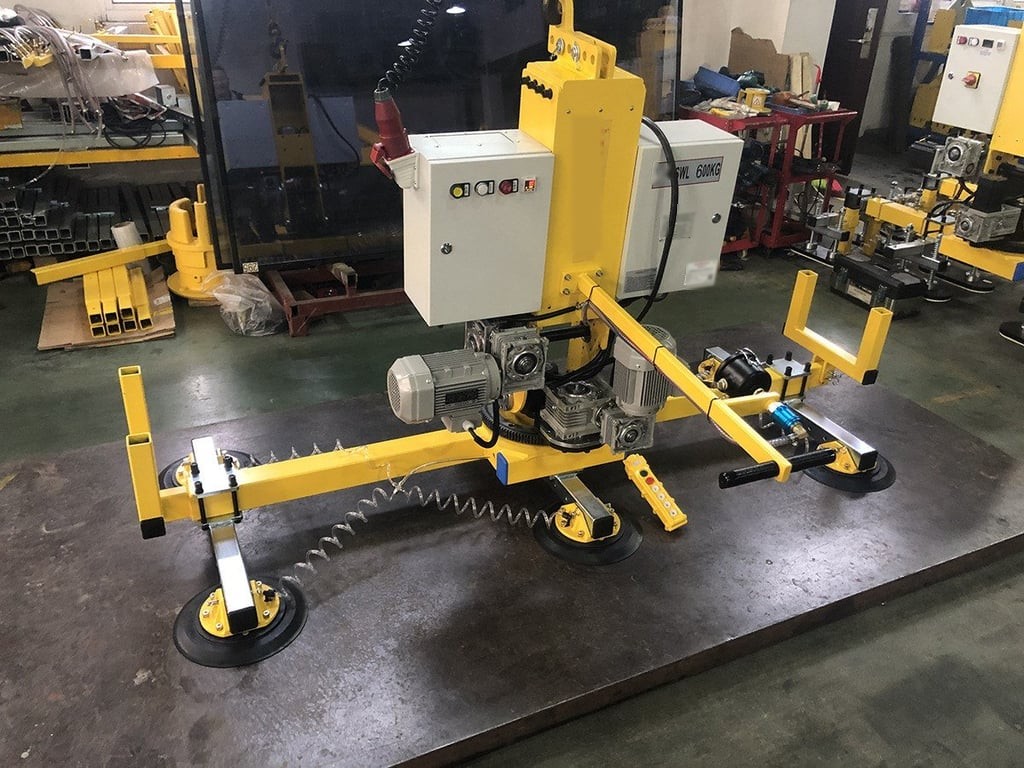

**Lật, xoay điện khi bốc xếp tấm thép carbon**FS-DFXJ600-6S (600KG)

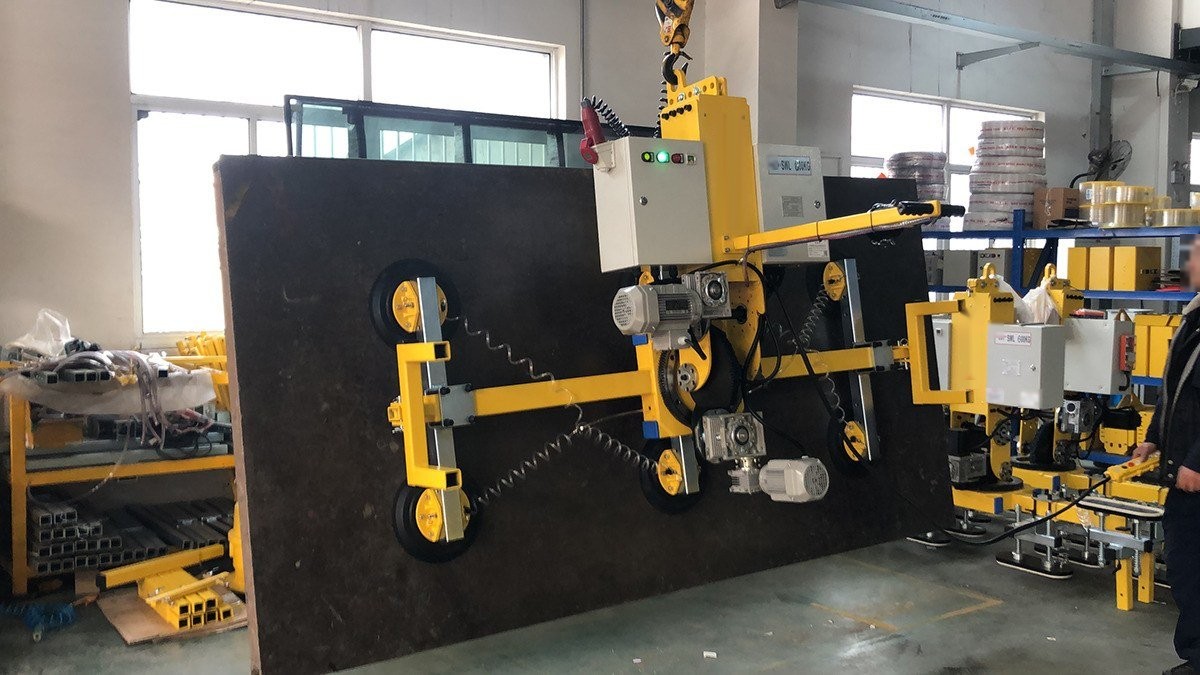

**Lật, xoay điện khi bốc xếp tấm thép**FS-DFXJ600-6S (600KG)

Ưu điểm

Lật 0–90°, xoay 360° bằng điện

Một trong những điểm chính của dòng FS-DFX là cơ cấu bánh răng độ chính xác cao, cho phép lật kính 0–90° và xoay 360° bằng điện, ổn định và tin cậy khi làm việc. Tính năng này không chỉ nâng năng suất mà còn bảo đảm an toàn trong suốt quá trình nâng.

Remote không dây, ắc quy dùng lâu

Điều khiển từ xa không dây giúp thiết bị hiệu quả và dễ dùng hơn: thao tác, điều chỉnh chính xác, bớt sức người và giảm nguy cơ tai nạn. Ắc quy dung lượng lớn, thời gian dùng dài nên thiết bị làm việc không bị gián đoạn, là công cụ tin cậy, hiệu quả cho các công trình lắp đặt xây dựng.

Trong xưởng hay ngoài công trường

Dù là bốc dỡ tấm kính phục vụ gia công trong xưởng hay lắp đặt vách kính mặt dựng ngoài trời, mặt hút nâng kính này đều là giải pháp phù hợp cho người làm nghề.
