FullSharp · từ 1991

FS-YF

Tải an toàn2–10 tấn
Nguồn điệnDC 24 V
Cốc hút20 cốc Φ300 hoặc 8–20 cốc 1200×650 mm
LậtLật thủy lực 0–90°
Điều khiểnTừ xa không dây
Chiều dàiTới 18–20 m, khung ghép nhiều đoạn

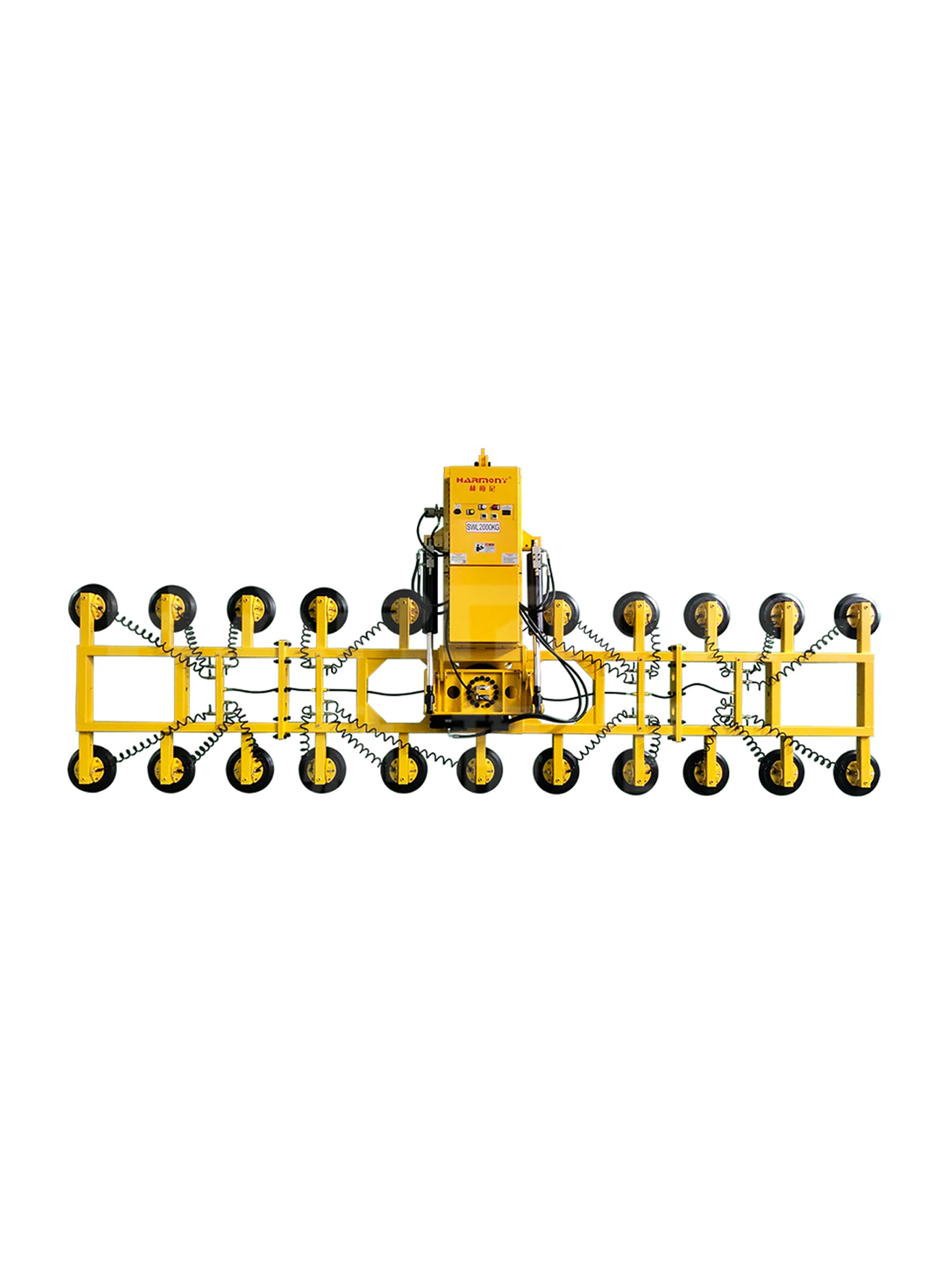

Mặt hút chân không lật thủy lực FS-YF nâng kính tấm dài

FS-YF là dòng mặt hút chân không lật thủy lực dùng trong xưởng gia công sâu kính. Tải an toàn từ 2 đến 10 tấn, nguồn điện DC 24 V.

Chiều dài thiết bị có thể lên tới 18–20 m, phù hợp cẩu kính trong các nhà máy kính quy mô lớn và rất lớn. Xi lanh thủy lực đường kính lớn lật kính từ 0 đến 90°, hệ thống ổn định, thao tác đơn giản. Xả chân không bằng hai nút bấm, có thời gian trễ, an toàn và tin cậy. Một số model dùng mô-đun chân không độc lập, an toàn và năng suất cao hơn. Khung thiết bị ghép nhiều đoạn, phù hợp cẩu kính có chiều dài khác nhau.

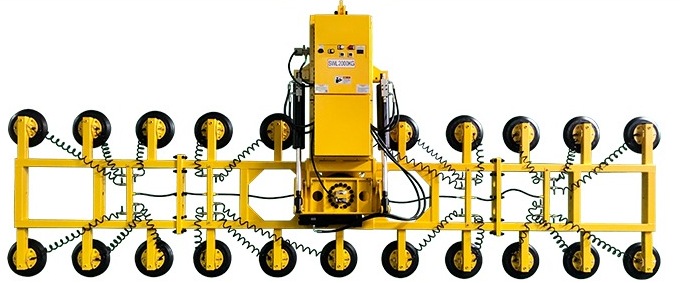

Mặt hút chân không FS-YF khung dài nhiều cốc hút

Đặc điểm

Dài tới 18–20 m

Thiết bị dài tới 18–20 m, dùng cho nhà máy kính quy mô lớn và rất lớn.

Lật thủy lực 0–90°

Xi lanh thủy lực đường kính lớn lật kính từ 0 đến 90°, hệ thống ổn định, thao tác đơn giản.

Xả chân không hai nút, có trễ

Xả chân không bằng hai nút bấm, có thời gian trễ, an toàn và tin cậy.

Mô-đun chân không độc lập

Một số model dùng mô-đun chân không độc lập, an toàn và năng suất cao hơn.

Khung ghép nhiều đoạn

Ghép nhiều đoạn khung, phù hợp cẩu kính có chiều dài khác nhau.

Thông số kỹ thuật

Model	Tải an toàn	Kích thước (mm)	Kích thước cốc hút (mm)	Số cốc hút	Nguồn điện	Điều khiển	Chức năng
FS-YF2000-20S	2.000 kg	(1375+2500+1375)×1340	Φ300	20 cốc	DC 24 V	Điều khiển từ xa không dây	Lật thủy lực 0–90°
FS-YF3000-8S	3.000 kg	(1250+2500+1250)×1800	1200×650	8 cốc	DC 24 V	Điều khiển từ xa không dây	Lật thủy lực 0–90°
FS-YF5000-12S	5.000 kg	(2000+4300+2000)×1900	1200×650	12 cốc	DC 24 V	Điều khiển từ xa không dây	Lật thủy lực 0–90°
FS-YF10T-20S	10 tấn	(3000+6000+3000)×1900	1200×650	20 cốc	DC 24 V	Điều khiển từ xa không dây	Lật thủy lực 0–90°

Bốn model dùng chung nguồn DC 24 V, điều khiển từ xa không dây và chức năng lật thủy lực 0–90°. FS-YF2000-20S dùng 20 cốc hút tròn Φ300; các model 3–10 tấn dùng cốc hút 1200×650 mm.

Cấu tạo chính

Bơm chân không

Tốn ít năng lượng / Độ chân không cao, lực hút mạnh / Thương hiệu quốc tế, chạy liên tục 24 giờ, vận hành ổn định hơn

Cụm cốc hút dạng mô-đun

Mô-đun độc lập gồm 6 cốc hút 300 mm / Hệ chân không hoàn toàn độc lập, gồm bơm chân không, mạch điều khiển, ắc quy… / An toàn và hiệu quả hơn

Khung thiết bị

Nhà máy làm theo yêu cầu / Thép kết cấu theo tiêu chuẩn quốc gia / Hàn, gia công, tạo hình, bề mặt sơn nung, bền

Linh kiện khác

Công tắc nguồn, ắc quy… của thương hiệu quốc tế / Đạt chứng nhận UL và các chứng nhận quốc tế khác / Ít hỏng, bền

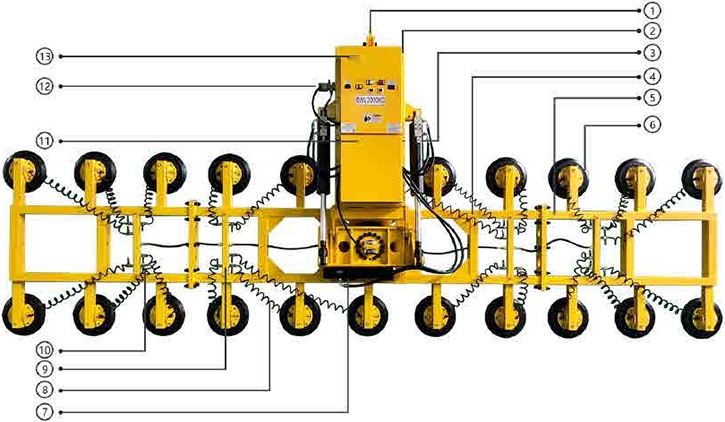

Sơ đồ bộ phận

Số trên sơ đồ ứng với tên bộ phận bên dưới.

Tai móc cẩu
Thân hộp chân không
Xi lanh thủy lực lật
Dầm chính
Thanh ngang
Cốc hút chân không
Động cơ thủy lực xoay
Ống hút chân không
Bộ chia đường hút
Van bi đóng mở
Hộp điều khiển hệ thủy lực
Van điện từ chân không
Hộp điều khiển hệ chân không, gồm: 13-1 cổng sạc; 13-2 công tắc nguồn; 13-3 đèn báo chân không; 13-4 đèn cảnh báo; 13-5 đèn báo nguồn; 13-6 cảm biến áp suất chân không

Ảnh hiện trường

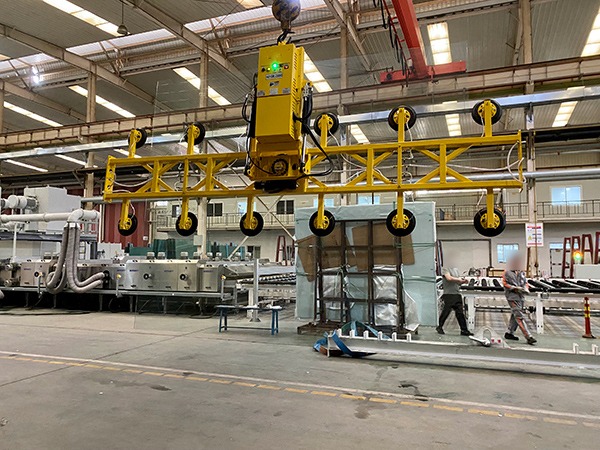

**Thiết bị khung dài treo dưới cầu trục trong xưởng kính**

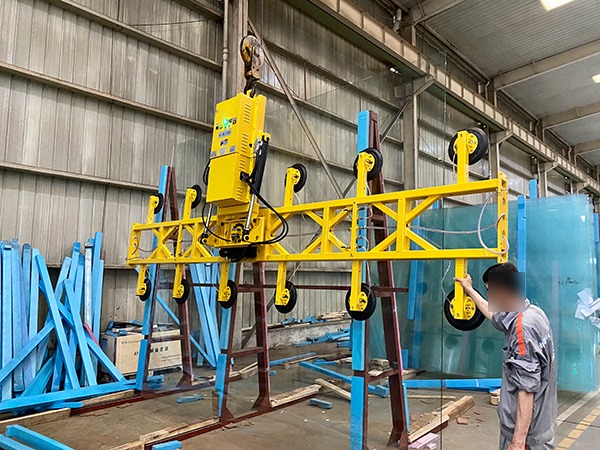

**Lấy kính khỏi giá, người đỡ hướng bằng tay**
