Khung nâng chân không 4 mặt hút gioăng xốp ANVER L400M4-110FP

Model VPF-57-HD-AIR với L400M4-110FP: bộ tạo chân không chạy khí nén với khung nâng 4 mặt hút gioăng xốp. Ứng dụng: nâng hạ tôn tấm, thép tấm chống trượt và tấm đá 10 ft x 6 ft (3.0 m x 1.8 m), trọng lượng đến 4000 lb (1814 kg).

Yêu cầu báo giá

Khung nâng cho thiết bị nâng chân không 4 mặt hút – Dùng cho thiết bị 4 mặt hút tiêu chuẩn – Tải nâng đến 4000 lb (1814 kg)

Khung nâng 4 mặt hút L400M4-110 là lựa chọn lý tưởng để nâng hạ tấm mỏng và tấm dày bằng thép carbon và thép không gỉ, với tải nâng lên đến 4000 lb (1814 kg). Khung nâng này dùng được với bộ tạo chân không dòng VPF-57-AIR. Có tùy chọn mặt hút xốp cho vật bán xốp hoặc bề mặt có vân như gỗ, đá và thép tấm chống trượt. Lưu ý: bộ tạo chân không cơ khí không dùng được mặt hút xốp.

Thiết bị 4 mặt hút tiêu chuẩn với mặt hút gioăng xốp
Tải nâng: 4000 lb (1814 kg)

Mã model:

VPF-57-HD-AIR với L400M4-110FP

Mô tả:

Bộ tạo chân không chạy khí nén với khung nâng 4 mặt hút gioăng xốp

Kích thước tấm tối đa:

Nâng hạ tôn tấm, thép tấm chống trượt và tấm đá 10 ft x 6 ft (3.0 m x 1.8 m), trọng lượng đến 4000 lb (1814 kg)

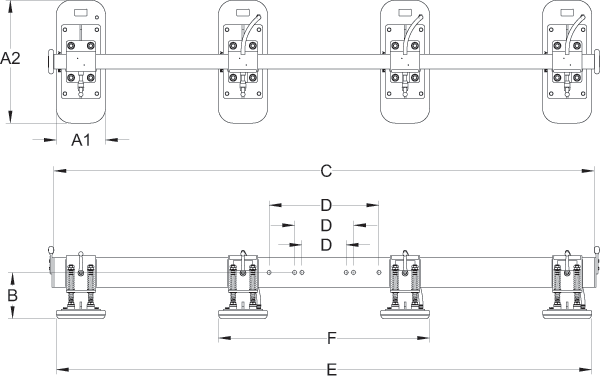

Thông số khung nâng tiêu chuẩn gioăng xốp

76500574

Mã khung nâng

Tải định mức

Trọng lượng thiết bị

A 1 Kích thước mặt hút

A 2 Kích thước mặt hút

B Chiều cao chiếm chỗ của khung nâng

C Chiều dài dầm

D Khoảng cách tâm lỗ lắp

E Khoảng cách mặt hút ngoài

F Khoảng cách mặt hút trong tối thiểu

Mã gioăng

Tiêu chuẩn

Phương án khác, phía trong

Phương án khác, phía ngoài

Tối thiểu

Tối đa

L400M4-110FP

4000 lb
1814 kg

390 lb
177 kg

10 in.
254 mm

25 in.
635 mm

10 in.
254 mm

110 in.
2794 mm

9 in.
229 mm

12 in.
305 mm

22.38 in.
568 mm

51 in.
1295 mm

113 in.
2870 mm

31 in.
787 mm

FR100250

Nâng được nhiều cỡ tấm khác nhau bằng cách chỉnh vị trí mặt hút trên dầm

Mặt hút ở vị trí tối đa để nâng tấm có kích thước lớn nhất.

Mặt hút dời vào trong để nâng tấm có kích thước nhỏ nhất.

Các mặt hút giữa (1/2 tải) dùng cho tấm ngắn, hẹp. Các mặt hút ngoài có van khóa.
