Thiết bị › Thiết bị nâng hạ chân không › Khung nâng tiêu chuẩn

ANVER · Sản xuất tại Mỹ

Khung nâng chân không mô-đun tiêu chuẩn ANVER

ANVER có sẵn khung nâng chân không tiêu chuẩn từ 1 đến 14 mặt hút, lắp với bộ tạo chân không cơ khí, khí nén, điện hoặc pin. Bảng dưới liệt kê model, kích thước tấm điển hình và tải định mức.

Yêu cầu báo giá

Khung nâng chân không mô-đun

Khung nâng chân không mô-đun tiêu chuẩn của ANVER mang lại giải pháp nâng hạ vật liệu hiệu quả nhờ đề cao tính năng, an toàn và thao tác công thái học, cho nhiều ứng dụng và loại vật liệu.

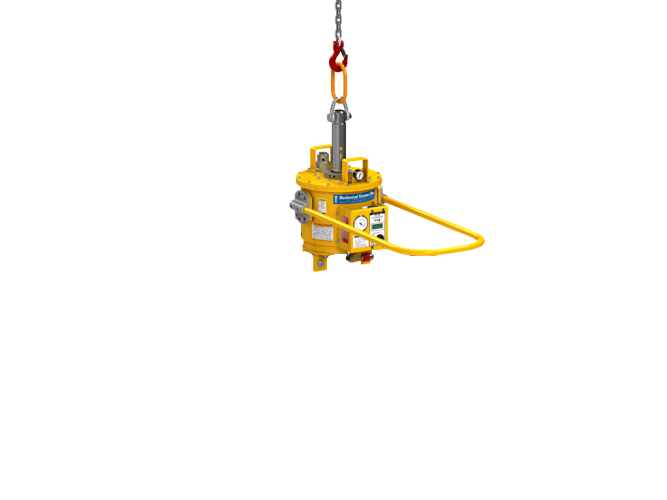

Các khung nâng chân không mô-đun ANVER

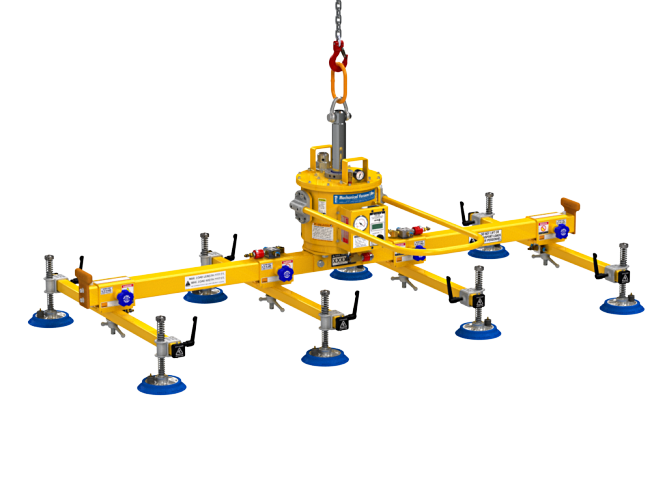

8 mặt hút

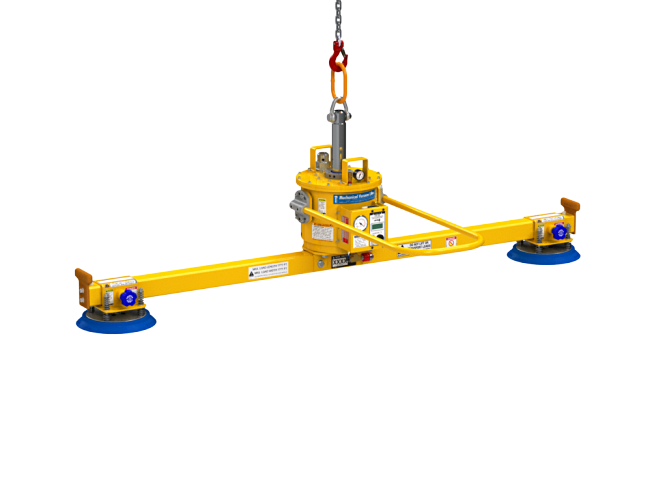

2 mặt hút

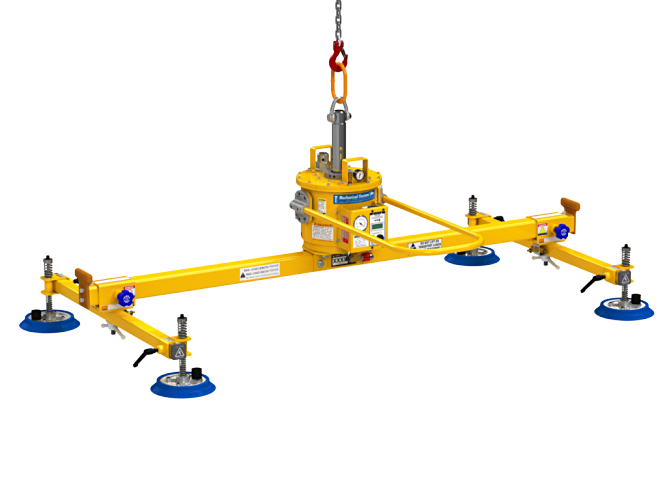

4 mặt hút kiểu H

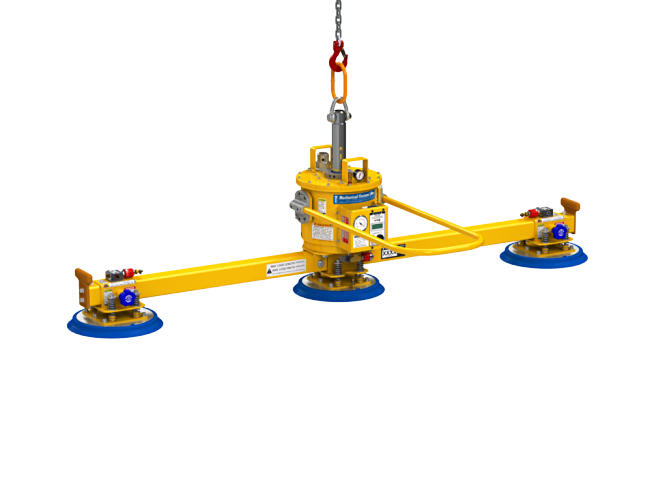

3 mặt hút
6 mặt hút

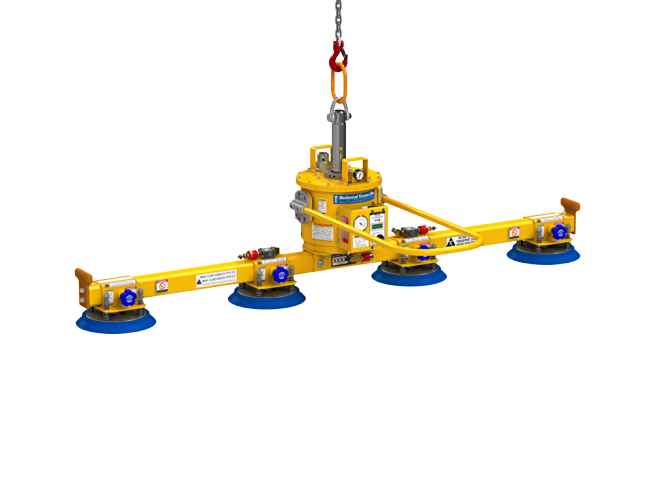

4 mặt hút

Hàng trăm cách kết hợp

Bước 1: Chọn bộ tạo chân không

Cơ khí (không dùng điện)
Chạy khí nén / điện / pin

Bước 2: Chọn bộ gá

Bộ gá mặt hút
Khung nâng

Bước 3: Chọn phụ kiện

Giá đỗ
Phụ kiện tay cầm
Bộ gá xe nâng
Bộ gá lật EZTILT

Thiết bị nâng và khung nâng chân không tiêu chuẩn

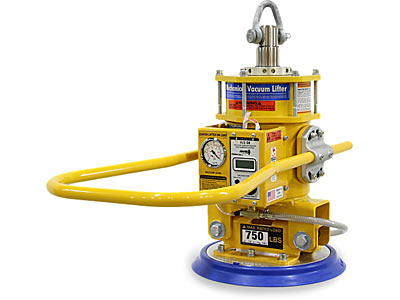

Thiết bị nâng chân không cơ khí 1 mặt hút hoàn chỉnh
	Dòng thiết bị nâng	Kích thước tấm điển hình (feet)	Tải định mức
	M75S	5×5	750 lb	340 kg
	M150S	5×5	1550 lb	703 kg
	Ví dụ các model 1 mặt hút dùng bộ tạo chân không có nguồn

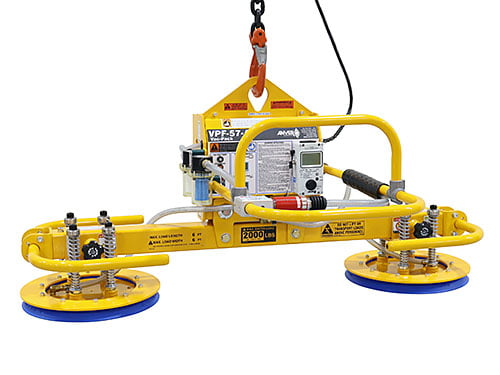

Khung nâng chân không 2 mặt hút
	Khung nâng tiêu chuẩn	Kích thước tấm điển hình (feet)	Tải định mức
	L50M2-	6×6 8×6 12×6	500 lb	227 kg
	L100M2-	6×6 8×6 12×6	1000 lb	454 kg
	L150M2-	6×6 8×6 12×6	1500 lb	680 kg
	L200M2-	6×6 8×6 12×6	2000 lb	907 kg
	L220M2-	6×6 8×6 12×6	2200 lb	998 kg
	L300M2-	8×6 12×6 16×6	3000 lb	1364 kg
	L400M2-	8×6 12×6	4000 lb	1814 kg
	L420M2-	12×6	4200 lb	1900 kg
	L460M2-	12×6	4600 lb	2087 kg
	L560M2-	12×6 12×8	5600 lb	2540 kg
	L640M2-	12×6 12×8	6400 lb	2903 kg
	Ví dụ các model 2 mặt hút phi tiêu chuẩn
Khung nâng chân không 3 mặt hút
	Khung nâng tiêu chuẩn	Kích thước tấm điển hình (feet)	Tải định mức

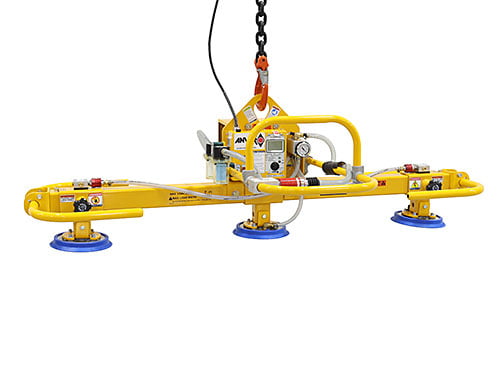

	L75M3-	6×5 7×5 10×5 12×5	750 lb	340 kg
	L150M3-	7 x6 10×6 12×6 16×6	1500 lb	680 kg
	L220M3-	7×6 10×6 12×6	2200 lb	998 kg
	L300M3-	7×6	3000 lb	1364 kg
	L330M3-	10×6 12×6 16×6	3300 lb	1497 kg
	L420M3-	10×6 12×6	4200 lb	1900 kg
	L690M3-	10×6 12×6	6900 lb	3130 kg
	L840M3-	10×6 12×6 16×6	8400 lb	3810 kg
	L960M3-	10×6 12×6 16×6	9600 lb	4355 kg
	Ví dụ các model 3 mặt hút phi tiêu chuẩn

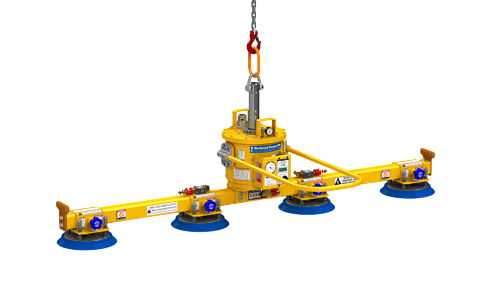

Khung nâng chân không 4 mặt hút thẳng hàng
	Khung nâng tiêu chuẩn	Kích thước tấm điển hình (feet)	Tải định mức
	L100M4-	9×5 12×5	1000 lb	454 kg
	L100M4-WT (kiểu đòn cân bằng Whippletree / Whiffletree)	20×3	1000 lb	454 kg
	L200M4-	9×6 12×6 16×6 20×6	2000 lb	907 kg
	L400M4-	12×6	4000 lb	1814 kg
	L440M4-	12×6 16×6 20×6 25×6	4400 lb	1996 kg
	LG920M4-	16-30 x 6	9200 lb	4173 kg
	LG1120M4-	16-30 x 6	11200 lb	5080 kg
	LG1280M4-	16-30 x 6	12800 lb	5806 kg
	Ví dụ các model 4 mặt hút thẳng hàng phi tiêu chuẩn

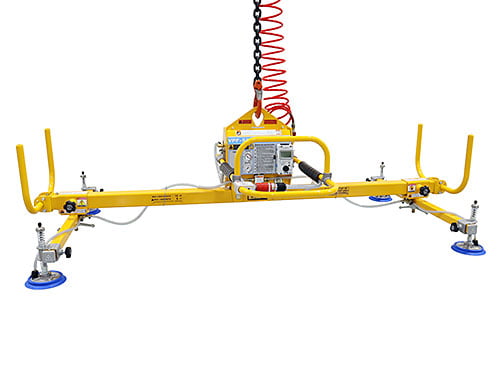

Khung nâng chân không 4 mặt hút
	Khung nâng tiêu chuẩn	Kích thước tấm điển hình (feet)	Tải định mức
	L50M4-	8×6 12×6	500 lb	227 kg
	L100M4-	8×6 12×6	1000 lb	454 kg
	L200M4-	8×6 12×6	2000 lb	907 kg
	L300M4-	12×6	3000 lb	1361 kg
	L400M4-	8×6 12×6	4000 lb	1814 kg
	L440M4-	12×6	4400 lb	1996 kg
	Ví dụ các model 4 mặt hút tay ngang điều chỉnh, phi tiêu chuẩn

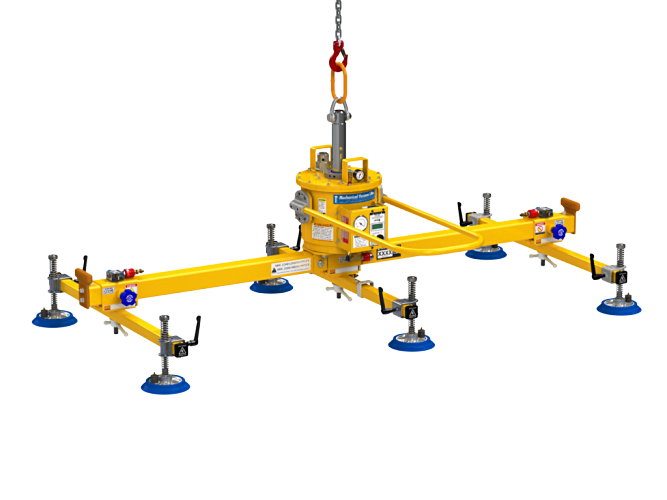

Khung nâng chân không 6 mặt hút
	Khung nâng tiêu chuẩn	Kích thước tấm điển hình (feet)	Tải định mức
	L90M6-	7×6 10×6 12×6	900 lb	410 kg
	L120M6-	10×6 12×6	1200 lb	544 kg

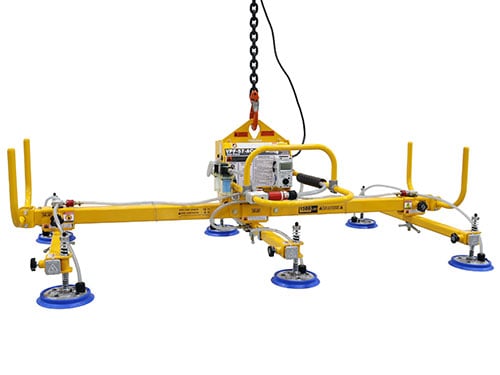

	L150M6-	10×6 12×6 16×8	1500 lb	680 kg
	L300M6-	10×6 12×6 16×8	3000 lb	1364 kg
	Ví dụ các model 6 mặt hút tay ngang điều chỉnh, phi tiêu chuẩn

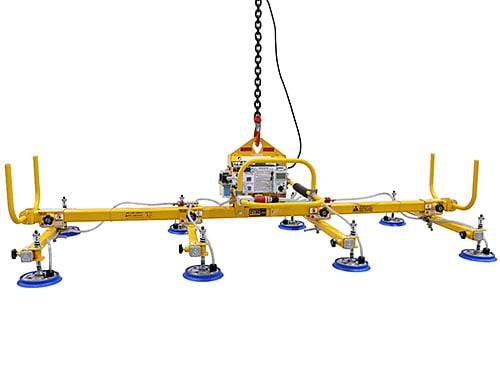

Khung nâng chân không 8 mặt hút
	Khung nâng tiêu chuẩn	Kích thước tấm điển hình (feet)	Tải định mức
	L80M8-	9 x6 12×6	800 lb	363 kg
	L120M8-	9×6 12×6 16×8 20×8	1200 lb	544 kg
	L160M8-	9×6 12×6	1600 lb	730 kg
	L200M8-	9×6 16×8 20×8 25×8	2000 lb	900 kg
	L210M8-	12×6	2100 lb	953 kg
	L400M8-	12×6 16×8 20×8 25×8	4000 lb	1814 kg
	L600M8-	12×8 16×8 20×8 25×8 30×8 12×10 16×10 20×10 25×10 30×10	6000 lb	2722 kg
	L800M8-	12×8 16×8 20×8 25×8 12×10 16×10 20×10 25×10	8000 lb	3629 kg
	LG600M8-	30-40 x 8-10	6000 lb	2722 kg
	LG800M8-	30-40 x 8-10	8000 lb	3629 kg
	LG1040M8-	20-40 x 8-10	10400 lb	4717 kg
	LG1240M8-	20-40 x 8-10	12400 lb	5625 kg
	LG1600M8-	20-40 x 8-10	16000 lb	7257 kg
	LG1840M8-	20-40 x 8-10	18400 lb	8346 kg
	LG2240M8-	20-45 x 8-10	22400 lb	10160 kg
	LG2560M8-	20-45 x 8-10	25600 lb	11612 kg
	*Vui lòng liên hệ để biết thêm thông tin.
Khung nâng chân không 10 mặt hút
	Khung nâng tiêu chuẩn	Kích thước tấm điển hình (feet)	Tải định mức
	M100M10-	12×8 12×10 20×8 20×10	1000 lb	454 kg
	*L300M10-	Liên hệ bộ phận kỹ thuật	3000 lb	1364 kg
	*L500M10-	Liên hệ bộ phận kỹ thuật	5000 lb	2268 kg
	LG750M10-	25-50 x 8-10	7500 lb	3402 kg
	LG1000M10-	25-50 x 8-10	10000 lb	4536 kg
	M1000M10-	20×8 20×10 20×12	10000 lb	4536 kg

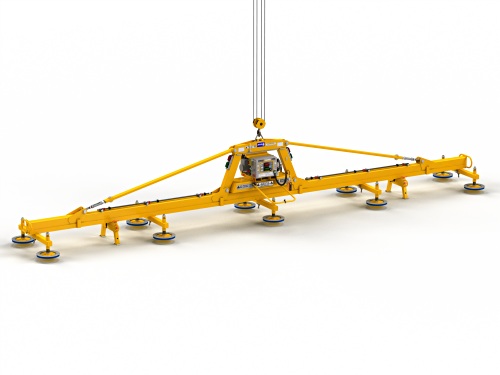

	LG1300M10-	25-50 x 8-10	13000 lb	5897 kg
	LG1550M10-	25-45 x 8-10	15500 lb	7031 kg
	M1700M10-	35×12	17000 lb	7711 kg
	M1800M10-	40×12	18000 lb	8165 kg
	LG2000M10-	25-40 x 8-10	20000 lb	9072 kg
	LG2300M10-	25-35 x 8-10	23000 lb	10433 kg
	*Vui lòng liên hệ để biết thêm thông tin.
Khung nâng chân không 12 mặt hút
	Khung nâng tiêu chuẩn	Kích thước tấm điển hình (feet)	Tải định mức
	LG300M12-	30-50 x 8-10	3000 lb	1361 kg
	LG600M12-	30-50 x 8-10	6000 lb	2722 kg

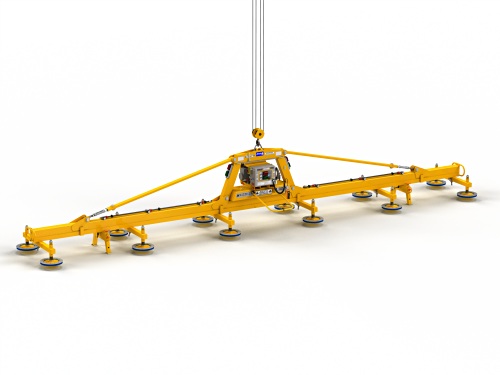

	LG900M12-	25-45 x 8-10	9000 lb	4082 kg
	LG1200M12-	25-45 x 8-10	12000 lb	5443 kg
	LG1560M12-	25-45 x 8-10	15600 lb	7076 kg
	LG1860M12-	25-45 x 8-10	18600 lb	8436 kg
	LG2400M12-	25-45 x 8-10	24000 lb	10886 kg
	*Vui lòng liên hệ để biết thêm thông tin.

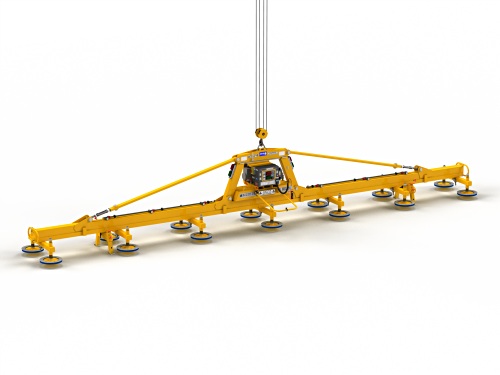

Khung nâng chân không 14 mặt hút
	Khung nâng tiêu chuẩn	Kích thước tấm điển hình (feet)	Tải định mức
	LG350M14-	30-50 x 8-10	3500 lb	1588 kg
	LG700M14-	30-50 x 8-10	7000 lb	3175 kg
	LG1050M14-	25-40 x 8-10	10500 lb	4763 kg
	LG1400M14-	25-40 x 8-10	14000 lb	6350 kg
	LG1820M14-	25-40 x 8-10	18200 lb	8255 kg
	LG2100M14-	25-40 x 8-10	21000 lb	9525 kg
	*Vui lòng liên hệ để biết thêm thông tin.

Thiết bị nâng chân không thiết kế riêng
Thiết bị nâng chân không ANVER được thiết kế theo kiểu mô-đun. Các linh kiện tiêu chuẩn được chọn cho phù hợp với ứng dụng (nhờ danh mục lựa chọn và lượng hàng tồn kho rất lớn của ANVER, có thể nhanh chóng lắp ráp thiết bị nâng phù hợp với hầu hết mọi ứng dụng).

Thiết bị nâng chân không cơ khí thiết kế riêng ANVER M400M8

Model cơ khí

Thiết bị nâng chân không chạy điện thiết kế riêng ANVER ET35M3Y

Model chạy điện

Thiết bị nâng chân không chạy khí nén thiết kế riêng ANVER A50M2-48SGMR

Model chạy khí nén

Thiết bị nâng chân không lưu lượng cao 2 mặt hút ANVER VPHF Model lưu lượng cao

Kỹ sư ứng dụng luôn sẵn sàng hỗ trợ bạn chọn đúng thiết bị nâng chân không.

Thiết bị nâng chân không ANVER tuân thủ tiêu chuẩn ASME B30.20 và ASME BTH-1. Thông số và tải định mức thay đổi theo cấu hình; người sử dụng vẫn chịu trách nhiệm tuân thủ đầy đủ các quy định về an toàn lao động, kiểm định và vận hành. Xem thêm về các tiêu chuẩn an toàn này.
