Ống chống xoắn dùng balancer lò xo

Name: Ống chống xoắn dùng balancer lò xo
Brand: FullSharp

Tổng quan

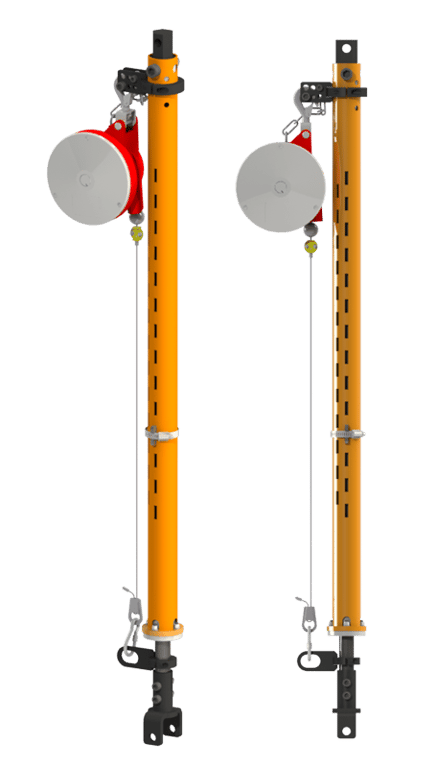

ATA2800SB và ATA2900SB của Knight Global là ống chống xoắn dùng balancer lò xo, vừa hấp thụ phản lực của dụng cụ siết vừa cân bằng khối lượng dụng cụ. Dụng cụ tự trở về vị trí trên cùng sau khi siết.

Ống chống xoắn dùng balancer lò xo ATA2800SB và ATA2900SB của Knight Global giúp giảm mỏi cho người vận hành bằng cách hấp thụ phản lực mô-men xoắn sinh ra từ dụng cụ lắp ráp, đồng thời cân bằng khối lượng dụng cụ. Sản phẩm phù hợp khi dụng cụ cần trở về hẳn vị trí trên cùng sau khi siết. Mẫu mới CHẮC CHẮN và CHÍNH XÁC hơn, trong khi vẫn nhẹ và vận hành êm hơn các thiết kế trước.

ATA2800SB và ATA2900SB được cân bằng bằng balancer lò xo, cân bằng dụng cụ ở trạng thái không trọng lực (zero-gravity).

Có thể làm ống chống xoắn xoay khi lắp bộ kẹp dụng cụ xoay 360 độ ASA9519 của Knight. Cũng có thể làm ống chống xoắn cố định khi lắp bộ kẹp dụng cụ điều chỉnh ASA9523 hoặc ASA9524 của Knight.

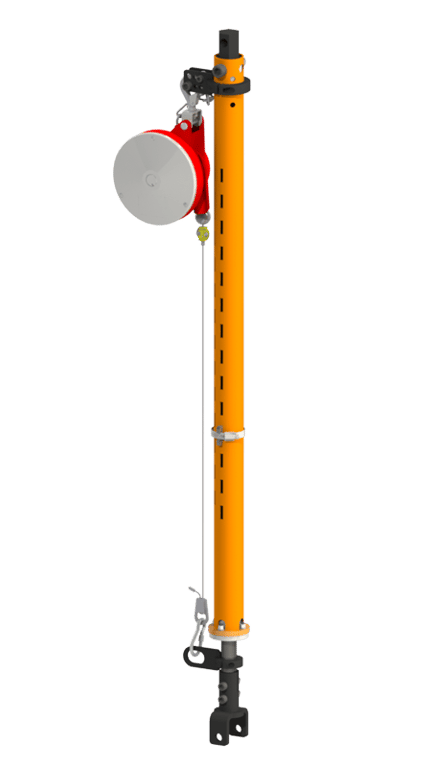

ATA2800SB

Tính năng

Cân bằng bằng balancer lò xo
Cân bằng dụng cụ ở trạng thái không trọng lực (zero-gravity)
Chuyển động thẳng lên / xuống
Hành trình có sẵn: 12 in. [304.8mm] – 36 in. [914.4mm].
Hành trình tối đa tiêu chuẩn: 24 in. [609.6mm].
Mô-men xoắn tối đa: đến 150 ft-lb. [203 Nm].
Tải cân bằng tối đa: đến 12 lbs. [5.44kg].
Khối lượng sản phẩm: 21.1 lbs. [9.56kg].

Lợi ích

Giảm mỏi cho người vận hành.
Hấp thụ phản lực mô-men xoắn.
Thiết kế mô-đun, lắp được phụ kiện lên thân.

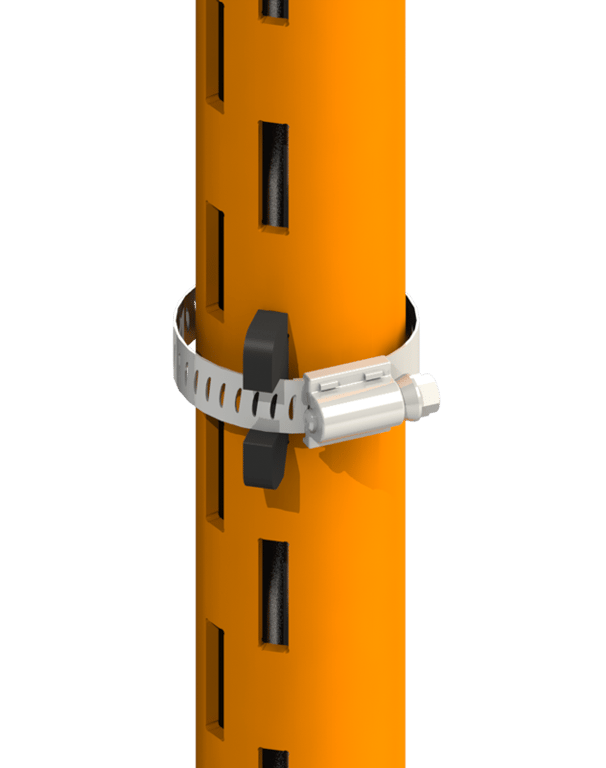

Chặn hành trình điều chỉnh được, mỗi nấc 1 in.
Vận hành êm
Chắc chắn và chính xác

ATA2900SB

Tính năng

Cân bằng bằng balancer lò xo
Cân bằng dụng cụ ở trạng thái không trọng lực (zero-gravity)
Chuyển động thẳng lên / xuống
Hành trình có sẵn: 12 in. [304.8mm] – 36 in. [914.4mm].
Hành trình tối đa tiêu chuẩn: 24 in. [609.6mm].
Mô-men xoắn tối đa: đến 300 ft-lb. [406 Nm].
Tải cân bằng tối đa: đến 35 lbs. [15.8kg].
Khối lượng sản phẩm: 33.5 lbs. [15.19kg].

Lợi ích

Giảm mỏi cho người vận hành.
Hấp thụ phản lực mô-men xoắn.
Thiết kế mô-đun, lắp được phụ kiện lên thân.
Chặn hành trình điều chỉnh được, mỗi nấc 1 in.
Vận hành êm
Chắc chắn và chính xác

Phụ kiện

Phụ kiện chung 3

ASA9519Kẹp dụng cụ xoay 360°

Khối lượng: 4.0 lbs [1.81kg]

Xem chi tiết

Kẹp dụng cụ xoay ASA9519 của Knight Global cho phép xoay ống chống xoắn (torque tube) 360 độ để phù hợp với nhiều loại dụng cụ. Kẹp vừa dụng cụ cỡ 1.00 in [25.4mm] đến 2.38 in. [60.45mm].

Xoay chỉnh 360º để phù hợp với dụng cụ.
Điều chỉnh được cho dụng cụ đặt đứng hoặc nằm ngang.
Vừa dụng cụ cỡ: 1.00 in. [25.4mm] đến 2.38 in. [60.45mm].
Chỉnh cỡ được để vừa hầu hết dụng cụ.

Bản vẽ CAD

ASA9523Kẹp dụng cụ điều chỉnh cỡ nhỏ

Khối lượng: 2.1 lbs. [0.95kg]

Xem chi tiết

Kẹp dụng cụ điều chỉnh cỡ nhỏ ASA9523 cho phép chỉnh cỡ ống chống xoắn (torque tube) để phù hợp với nhiều loại dụng cụ.

Điều chỉnh theo từng nấc 30º.
Điều chỉnh được cho dụng cụ đặt đứng hoặc nằm ngang.
Vừa dụng cụ cỡ: 1.13 in. [28.7mm] đến 1.75 in. [44.45mm].
Chỉnh cỡ được để vừa hầu hết dụng cụ.

Bản vẽ CAD

ASA9524Kẹp dụng cụ điều chỉnh cỡ lớn

Khối lượng: 4.1 lbs. [1.86kg]

Xem chi tiết

Kẹp dụng cụ điều chỉnh cỡ lớn ASA9524 cho phép chỉnh cỡ ống chống xoắn (torque tube) để phù hợp với nhiều loại dụng cụ.

Điều chỉnh theo từng nấc 18º.
Điều chỉnh được cho dụng cụ đặt đứng hoặc nằm ngang.
Vừa dụng cụ cỡ: 1.75 in. [44.45mm] đến 2.25 in. [57.15mm].
Chỉnh cỡ được để vừa hầu hết dụng cụ.

Bản vẽ CAD

Con lăn tải 8

MRTA7726Con lăn tải Torque Pack

Tải tối đa: 3,000 lbs. [1,360kg].
Khối lượng: 24.1 lbs. [10.93kg].

Xem chi tiết

MRTA7726 của Knight Global treo và di chuyển ống chống xoắn (torque tube) ATA2800 hoặc ATA2900 của Knight theo phương ngang.

Con lăn tải Knight được chế tạo từ thép cán nóng tẩy gỉ, phủ dầu cấp thương mại, độ bền kéo ± 49 ksi, giới hạn chảy ± 30 ksi.

Chạy bên trong thanh ray dòng RAD7510.
Treo ống chống xoắn (torque tube) ATA2800 hoặc ATA2900 của Knight.
Bánh xe nylon chịu va đập cao, gia cường sợi thủy tinh.
Con lăn dẫn hướng bên có vòng bi tích hợp.
Vòng bi hai nắp chắn ngăn bụi bẩn, không cần bôi trơn.
Nhiệt độ làm việc liên tục tối thiểu/tối đa ở 100% tải: -20 °F đến 248 °F.

Bản vẽ CAD

Con lăn tải Torque Pack loại thấp MRTA6126

MRTA6126Con lăn tải Torque Pack loại thấp

Tải tối đa: 1,600 lbs. [725kg].
Khối lượng: 16.6 lbs. [7.53kg].

Xem chi tiết

MRTA6126 của Knight Global treo và di chuyển ống chống xoắn (torque tube) ATA2800 hoặc ATA2900 của Knight theo phương ngang.

Con lăn tải Knight được chế tạo từ thép cán nóng tẩy gỉ, phủ dầu cấp thương mại, độ bền kéo ± 49 ksi, giới hạn chảy ± 30 ksi.

Chạy bên trong thanh ray dòng RAD6110.
Treo ống chống xoắn (torque tube) ATA2800 hoặc ATA2900 của Knight.
Bánh xe nylon chịu va đập cao, gia cường sợi thủy tinh.
Con lăn dẫn hướng bên có vòng bi tích hợp.
Vòng bi hai nắp chắn ngăn bụi bẩn, không cần bôi trơn.
Nhiệt độ làm việc liên tục tối thiểu/tối đa ở 100% tải: -20 °F đến 248 °F.

Bản vẽ CAD

MRTA4027Con lăn tải Torque Pack

Tải tối đa: 1,100 lbs. [499kg].
Khối lượng: 14.3 lbs. [6.49kg].

Xem chi tiết

Con lăn tải Torque Pack MRTA4027 của Knight Global treo và di chuyển ống chống xoắn (torque tube) ATA2800 hoặc ATA2900 của Knight theo phương ngang.

Con lăn tải Knight được chế tạo từ thép cán nóng tẩy gỉ, phủ dầu cấp thương mại, độ bền kéo ± 49 ksi, giới hạn chảy ± 30 ksi.

Chạy bên trong thanh ray dòng RAD4110.
Treo ống chống xoắn (torque tube) ATA2800 hoặc ATA2900 của Knight.
Bánh xe nylon chịu va đập cao, gia cường sợi thủy tinh.
Con lăn dẫn hướng bên có vòng bi tích hợp.
Vòng bi hai nắp chắn ngăn bụi bẩn, không cần bôi trơn.
Nhiệt độ làm việc liên tục tối thiểu/tối đa ở 100% tải: -20 °F đến 248 °F.

Bản vẽ CAD

Con lăn tải dầm chữ I cánh phẳng ATA2603

ATA2603Con lăn tải dầm chữ I cánh phẳng

Khối lượng: 13.4 lbs. [6.08kg]

Xem chi tiết

Treo và di chuyển tay trợ lực treo trên cao của Knight theo phương ngang. Con lăn tải dầm chữ I cánh phẳng ATA2603 chạy trên cánh dầm chữ I 3.25 in. [82.55mm] hoặc 3.33 in. [84.58mm].

Con lăn dẫn hướng hai bên có ổ bi tích hợp.
Ổ bi bánh xe hai nắp chắn ngăn bụi bẩn, không cần bôi trơn.
Bánh xe nylon chịu va đập cao, gia cường sợi thủy tinh.
Nhiệt độ làm việc liên tục ở 100% tải (tối thiểu/tối đa): -20 °F đến 248 °F.

Bản vẽ CAD

ATA2604Con lăn tải dầm chữ S

Khối lượng: 13.4 lbs. [6.08kg]

Xem chi tiết

Di chuyển tay trợ lực treo trên cao của Knight theo phương ngang. Con lăn tải dầm chữ S ATA2604 chạy trên cánh dầm 2.66 in. [67.56mm] hoặc dầm chữ S 4.00 in. [101.6mm].

Con lăn dẫn hướng hai bên có ổ bi tích hợp.
Ổ bi bánh xe hai nắp chắn ngăn bụi bẩn, không cần bôi trơn.
Bánh xe nylon chịu va đập cao, gia cường sợi thủy tinh.
Nhiệt độ làm việc liên tục ở 100% tải (tối thiểu/tối đa): -20 °F đến 248 °F.

Bản vẽ CAD

MRTA4003Con lăn tải có vấu bắt

Tải tối đa: Up to 1,100 lbs. [499kg]
Khối lượng: 4.5 lbs. [2.04kg]

Xem chi tiết

Con lăn tải có vấu bắt MRTA4003 của Knight Global di chuyển tải theo phương ngang và treo tay chống xoắn (torque arm), cụm xe treo tay trợ lực khớp nối của Knight trên hệ thanh ray nhôm treo trên cao dòng RAD4110 của Knight. Con lăn tải Knight được chế tạo từ thép cán nóng tẩy gỉ, phủ dầu cấp thương mại, độ bền kéo ± 49 ksi, giới hạn chảy ± 30 ksi.

Bánh xe nylon chịu va đập cao, gia cường sợi thủy tinh.
Con lăn dẫn hướng bên có vòng bi tích hợp.
Vòng bi hai nắp chắn ngăn bụi bẩn, không cần bôi trơn.
Nhiệt độ làm việc liên tục tối thiểu/tối đa ở 100% tải: -20 °F đến 248 °F.

Bản vẽ CAD

MRTA6103Con lăn tải có vấu bắt

Tải tối đa: 1,600 lbs. [725kg].
Khối lượng: 6.1 lbs. [2.77kg].

Xem chi tiết

MRTA6103 của Knight Global di chuyển tải theo phương ngang và treo đồ gá trên hệ thanh ray nhôm treo trên cao dòng RAD6110 của Knight. Con lăn tải Knight được chế tạo từ thép cán nóng tẩy gỉ, phủ dầu cấp thương mại, độ bền kéo ± 49 ksi, giới hạn chảy ± 30 ksi.

Bánh xe nylon chịu va đập cao, gia cường sợi thủy tinh.
Con lăn dẫn hướng bên có vòng bi tích hợp.
Vòng bi hai nắp chắn ngăn bụi bẩn, không cần bôi trơn.
Nhiệt độ làm việc liên tục tối thiểu/tối đa ở 100% tải: -20 °F đến 248 °F.

Bản vẽ CAD

MRTA7002Con lăn tải có vấu bắt

Tải tối đa: 3000 lbs. [1360kg]
Khối lượng: 9.4 lbs [4.26kg]
Kiểu cầu trục: MJBA2300 MJBA2600 MJBA2700

Xem chi tiết

MRTA7002 của Knight Global di chuyển tải theo phương ngang và treo tay chống xoắn (torque arm), đồ gá của Knight trên hệ thanh ray nhôm dòng RAD7510 của Knight.

Bánh xe nylon chịu va đập cao, gia cường sợi thủy tinh.
Con lăn dẫn hướng bên có vòng bi tích hợp.
Vòng bi hai nắp chắn ngăn bụi bẩn, không cần bôi trơn.
Nhiệt độ làm việc liên tục tối thiểu/tối đa ở 100% tải: -20 °F đến 248 °F.

Bản vẽ CAD

Cáp an toàn 3

FDA4133Bộ cáp an toàn kèm bu lông mắt

Chiều dài: 10 ft. [3.048m]
Độ dày cáp: 0.25 in. [6mm]

Xem chi tiết

Bộ cáp an toàn kèm bu lông mắt FDA4133 của Knight Global giữ cho air balancer hoặc đồ gá không bị tách rời hay rơi khỏi con lăn, xe đầu dầm hoặc giá treo lắp phía trên khi có sự cố.

(4) kẹp cáp chữ U Crosby®
(2) lót cáp (thimble)
(2) bu lông mắt
(1) cáp an toàn bằng cáp thép carbon mạ kẽm (GWR) kết cấu 7 tao x 19 sợi.

Bản vẽ CAD

Bộ cáp an toàn kèm ống ép oval NICORWA4133

NICORWA4133Bộ cáp an toàn kèm ống ép oval

Khối lượng: 2 lbs. [.91kg]
Chiều dài: 10 ft. [3m]
Độ dày cáp: 0.25 in. [6mm]

Xem chi tiết

Bộ cáp an toàn NICORWA4133 của Knight Global ngăn air balancer hoặc đồ gá tách ra hoặc rơi khỏi con lăn, xe đầu dầm hay giá treo trên cao khi có sự cố.

Thay thế bộ cáp an toàn CAMIRWA4133.

(2) ống ép oval bằng đồng
(2) khuyên lót cáp
(1) cáp an toàn bằng cáp thép carbon mạ kẽm (GWR) kết cấu 7 (tao) x 19 (sợi).

RWA4133Bộ cáp an toàn

Chiều dài: 6 ft. [1.8m]
Độ dày cáp: 0.25 in. [6mm]

Xem chi tiết

RWA4133 của Knight Global ngăn air balancer hoặc đồ gá tách ra hoặc rơi khỏi con lăn, xe đầu dầm hay giá treo trên cao khi có sự cố. Đây là bộ cáp an toàn tiêu chuẩn của Knight.

Là bộ cáp an toàn tiêu chuẩn của Knight.
(4) khóa cáp Crosby®
(2) khuyên lót cáp
(1) cáp an toàn bằng cáp thép carbon mạ kẽm (GWR) kết cấu 7 (tao) x 19 (sợi).

Thanh nối dài 2

ATA2701Đoạn nối dài cố định

Chiều dài: 12 in. [304.8mm]. 24 in. [609.6mm]. 36 in. [914.4mm]. 48 in. [1,219.2mm].

Xem chi tiết

Đoạn nối dài cố định ATA2701 của Knight Global tăng tầm với cho ống chống xoắn (torque tube) ATA2700 của Knight.

Có nhiều kích cỡ.
Tăng tầm với của ống chống xoắn (torque tube).
Dùng cho ống chống xoắn (torque tube) ATA2700 của Knight

Tùy chọn
ATA2701-12
ATA2701-24
ATA2701-36
ATA2701-48

Khối lượng
4.7 lbs. [2.13kg].
8.7 lbs. [3.95kg].
12.7 lbs. [5.76kg].
16.7 lbs. [7.58kg].

Bản vẽ CAD

ATA2702Đoạn nối dài xoay 360°

Chiều dài: 12 in. [304.8mm]. 24 in. [609.6mm]. 36 in. [914.4mm]. 48 in. [1,219.2mm].

Xem chi tiết

Đoạn nối dài xoay 360º ATA2702 của Knight Global tăng tầm với cho ống chống xoắn (torque tube) ATA2700 của Knight và cho phép ống xoay 360 độ.

Chuyển động xoay 360 độ.
Tăng tầm với của ống chống xoắn (torque tube).
Dùng cho ống chống xoắn (torque tube) ATA2700 của Knight

Tùy chọn
ATA2702-12
ATA2702-24
ATA2702-36
ATA2702-48

Khối lượng
17.2 lbs. [7.80kg].
20.7 lbs. [9.39kg].
24.8 lbs. [11.25kg].
28.9 lbs. [13.11kg].

Bản vẽ CAD

Tài liệu kỹ thuật

Catalogue

Catalogue ống chống xoắn (torque tube)

Bản vẽ CAD

Hướng dẫn lắp đặt

Sách hướng dẫn vận hành

Bảng thông số

Sản phẩm cùng nhóm

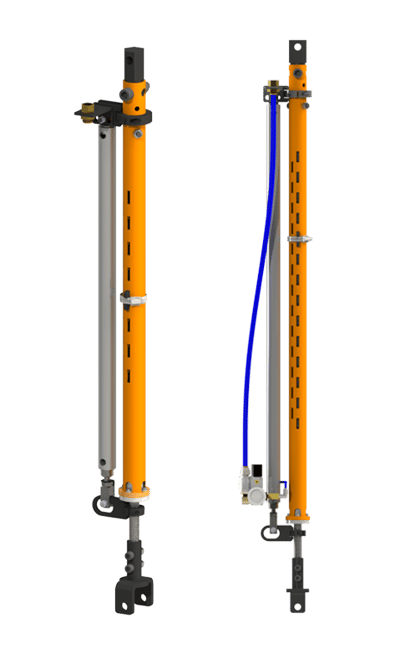

Ống chống xoắn (torque tube)
