FullSharp · từ 1991

Ống chống xoắn (torque tube)

Tổng quan

Ống chống xoắn Knight Global giữ dụng cụ lắp ráp, hấp thụ mô-men phản lực và cân bằng khối lượng dụng cụ, giúp người thao tác đỡ mỏi. Có ba model: ATA2800AR, ATA2900AR và ATA4500 cho mô-men xoắn lớn.

Dòng ống chống xoắn (torque tube) của Knight giúp giảm mỏi cho người thao tác bằng cách hấp thụ mô-men phản lực sinh ra từ dụng cụ lắp ráp, đồng thời cân bằng khối lượng dụng cụ. Mẫu mới nhất cứng vững và chính xác hơn, trong khi vẫn nhẹ và êm hơn các thiết kế trước. Ống dùng trục then hoa có ổ bi trượt thẳng, di chuyển nhẹ nhàng và không xoay. Ống chống xoắn được cân bằng bằng xi lanh khí nén, cho trạng thái cân bằng như không trọng lượng. Mỗi xi lanh khí nén kèm một bộ điều chỉnh cân bằng.
ATA2800AR và ATA2900AR có thể thành giá giữ dụng cụ xoay khi lắp kẹp dụng cụ xoay 360 độ ASA9519 của Knight. Hai model này cũng có thể thành giá giữ dụng cụ cố định khi lắp kẹp dụng cụ điều chỉnh được ASA9523 hoặc ASA9524.

ATA4500 dùng cho ứng dụng mô-men xoắn lớn. Giá giữ dụng cụ cần được thiết kế riêng cho từng ứng dụng.

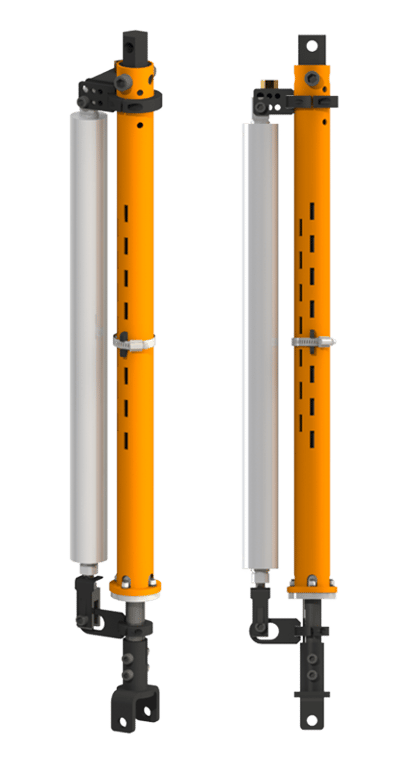

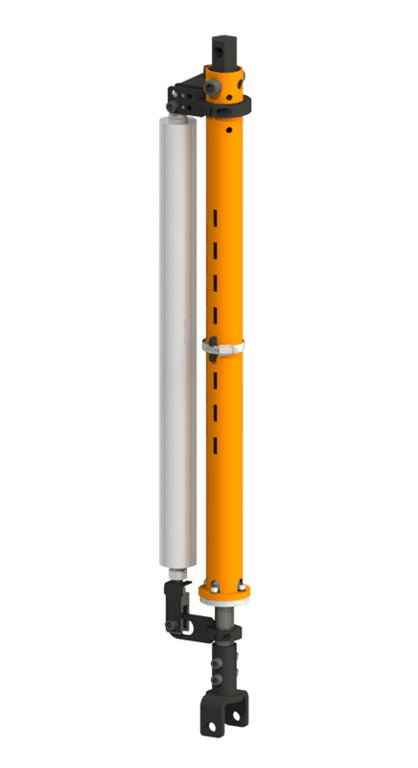

ATA2800AR

Đặc điểm

  • Cân bằng bằng xi lanh khí nén.
  • Chuyển động thẳng lên/xuống.
  • Cân bằng dụng cụ như không trọng lượng.
  • Hành trình có sẵn: 24 in. [609.6mm] – 36 in. [914.4mm].
  • Hành trình tối đa tiêu chuẩn: 24 in. [609.6mm].
  • Mô-men xoắn tối đa: đến 150 ft-lb. [203 Nm].
  • Tải cân bằng tối đa: đến 35 lbs. [15kg].
  • Khối lượng: tùy theo chiều dài hành trình.

Lợi ích

  • Giảm mỏi cho người thao tác.
  • Hấp thụ mô-men phản lực.
  • Đoạn nối dài có ổ bi, dạng cố định hoặc xoay.
  • Nhẹ hơn nhiều so với mẫu trước nhưng vẫn cứng vững.
  • Vận hành chính xác, êm.

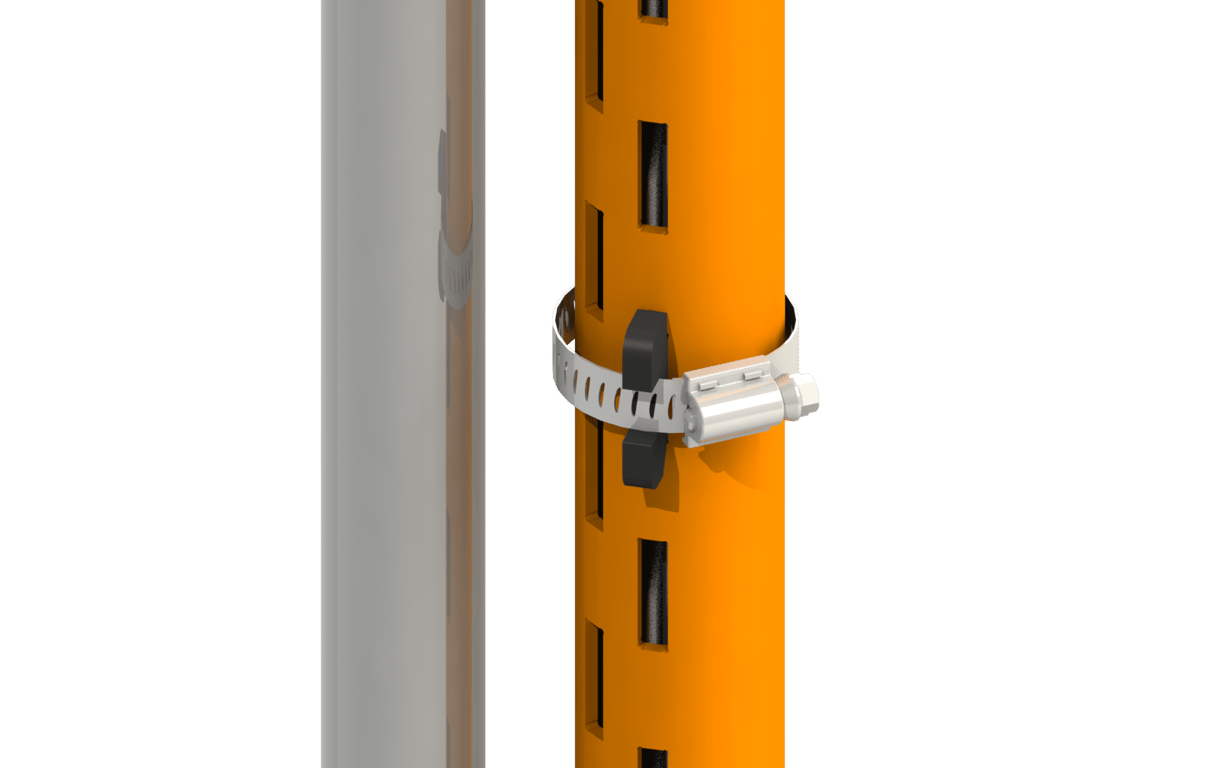

  • Chặn hành trình điều chỉnh được theo bước 1 in.

ATA2900AR

Đặc điểm

  • Cân bằng bằng xi lanh khí nén.
  • Chuyển động thẳng lên/xuống.
  • Cân bằng dụng cụ như không trọng lượng.
  • Hành trình có sẵn: 24 in. [609.6mm] – 36 in. [914.4mm].
  • Hành trình tối đa tiêu chuẩn: 24 in. [609.6mm].
  • Mô-men xoắn tối đa: đến 300 ft-lb. [406 Nm].
  • Tải cân bằng tối đa: đến 135 lbs. [61.2kg].
  • Khối lượng: tùy theo chiều dài hành trình.

Lợi ích

  • Giảm mỏi cho người thao tác.
  • Hấp thụ mô-men phản lực.
  • Đoạn nối dài có ổ bi, dạng cố định hoặc xoay.
  • Nhẹ hơn nhiều so với mẫu trước nhưng vẫn cứng vững.
  • Vận hành chính xác, êm.
  • Chặn hành trình điều chỉnh được theo bước 1 in.

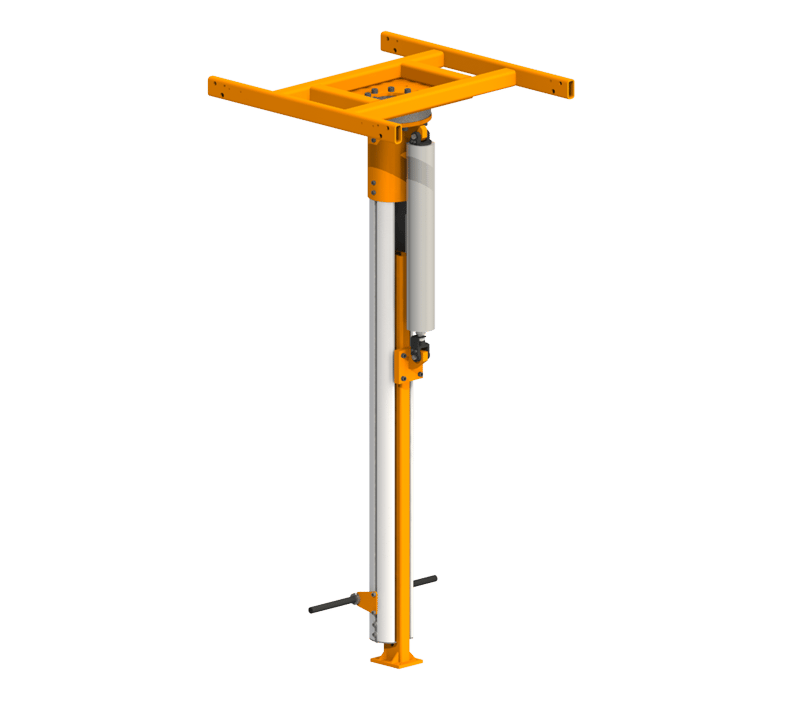

ATA4500

Đặc điểm

  • Chuyển động thẳng lên/xuống.
  • Nhiều cấu hình điều khiển.
  • Hành trình đứng tối đa: tùy ứng dụng.
  • Chiều dài ray đứng: đến 15 ft. [4.57m].
  • Dùng xi lanh đường kính trong 4 in. [101.6mm].
  • Mô-men xoắn tối đa: đến 853 ft-lb. [1,156 Nm].
  • Tải cân bằng tối đa: đến 500 lbs. ở 100 psi [6.8bar].

Lợi ích

  • Giảm mỏi cho người thao tác.
  • Hấp thụ mô-men phản lực.
  • Cố định hoặc xoay 360°.

Video

*Tổng hợp ứng dụng

Tay chống xoắn tải nặng – nâng cụm điều hòa

Cách chỉnh áp suất khí cho ống chống xoắn

Trợ lực nâng và lắp bó dây điện

Phụ kiện

Phụ kiện chung 3

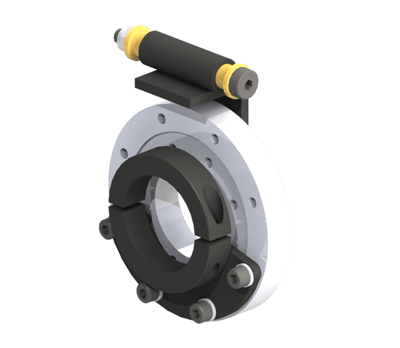

Kẹp dụng cụ xoay 360° ASA9519
ASA9519Kẹp dụng cụ xoay 360°
Khối lượng
4.0 lbs [1.81kg]
Xem chi tiếtKẹp dụng cụ xoay ASA9519 của Knight Global cho phép xoay ống chống xoắn (torque tube) 360 độ để phù hợp với nhiều loại dụng cụ. Kẹp vừa dụng cụ cỡ 1.00 in [25.4mm] đến 2.38 in. [60.45mm].
  • Xoay chỉnh 360º để phù hợp với dụng cụ.
  • Điều chỉnh được cho dụng cụ đặt đứng hoặc nằm ngang.
  • Vừa dụng cụ cỡ: 1.00 in. [25.4mm] đến 2.38 in. [60.45mm].
  • Chỉnh cỡ được để vừa hầu hết dụng cụ.

Bản vẽ CAD

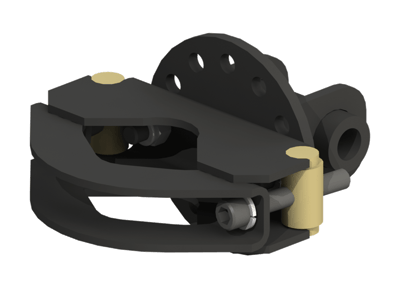

Kẹp dụng cụ điều chỉnh cỡ nhỏ ASA9523
ASA9523Kẹp dụng cụ điều chỉnh cỡ nhỏ
Khối lượng
2.1 lbs. [0.95kg]
Xem chi tiếtKẹp dụng cụ điều chỉnh cỡ nhỏ ASA9523 cho phép chỉnh cỡ ống chống xoắn (torque tube) để phù hợp với nhiều loại dụng cụ.
  • Điều chỉnh theo từng nấc 30º.
  • Điều chỉnh được cho dụng cụ đặt đứng hoặc nằm ngang.
  • Vừa dụng cụ cỡ: 1.13 in. [28.7mm] đến 1.75 in. [44.45mm].
  • Chỉnh cỡ được để vừa hầu hết dụng cụ.

Bản vẽ CAD

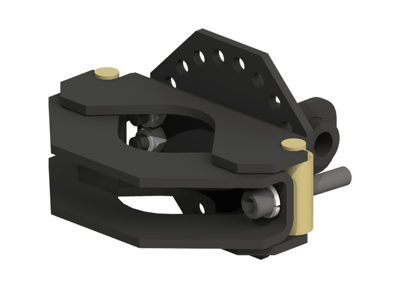

Kẹp dụng cụ điều chỉnh cỡ lớn ASA9524
ASA9524Kẹp dụng cụ điều chỉnh cỡ lớn
Khối lượng
4.1 lbs. [1.86kg]
Xem chi tiết

Kẹp dụng cụ điều chỉnh cỡ lớn ASA9524 cho phép chỉnh cỡ ống chống xoắn (torque tube) để phù hợp với nhiều loại dụng cụ.

  • Điều chỉnh theo từng nấc 18º.
  • Điều chỉnh được cho dụng cụ đặt đứng hoặc nằm ngang.
  • Vừa dụng cụ cỡ: 1.75 in. [44.45mm] đến 2.25 in. [57.15mm].
  • Chỉnh cỡ được để vừa hầu hết dụng cụ.

Bản vẽ CAD

Con lăn tải 9

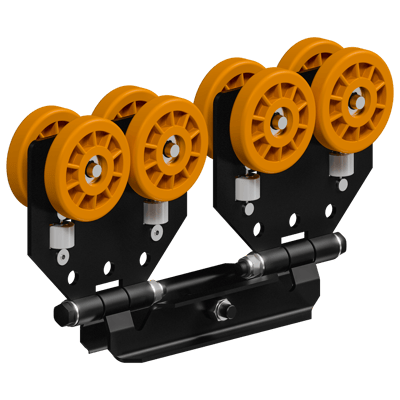

Con lăn tải Torque Pack MRTA7726
MRTA7726Con lăn tải Torque Pack
Tải tối đa
3,000 lbs. [1,360kg].
Khối lượng
24.1 lbs. [10.93kg].
Xem chi tiết

MRTA7726 của Knight Global treo và di chuyển ống chống xoắn (torque tube) ATA2800 hoặc ATA2900 của Knight theo phương ngang.

Con lăn tải Knight được chế tạo từ thép cán nóng tẩy gỉ, phủ dầu cấp thương mại, độ bền kéo ± 49 ksi, giới hạn chảy ± 30 ksi.

  • Chạy bên trong thanh ray dòng RAD7510.
  • Treo ống chống xoắn (torque tube) ATA2800 hoặc ATA2900 của Knight.
  • Bánh xe nylon chịu va đập cao, gia cường sợi thủy tinh.
  • Con lăn dẫn hướng bên có vòng bi tích hợp.
  • Vòng bi hai nắp chắn ngăn bụi bẩn, không cần bôi trơn.
  • Nhiệt độ làm việc liên tục tối thiểu/tối đa ở 100% tải: -20 °F đến 248 °F.

Bản vẽ CAD

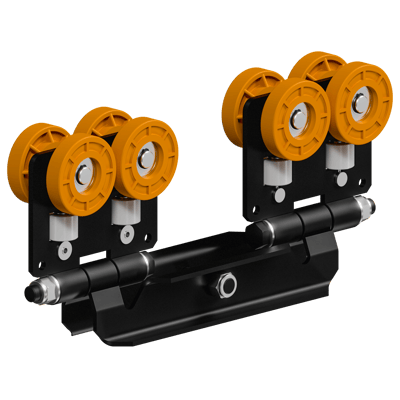

Con lăn tải Torque Pack loại thấp MRTA6126
MRTA6126Con lăn tải Torque Pack loại thấp
Tải tối đa
1,600 lbs. [725kg].
Khối lượng
16.6 lbs. [7.53kg].
Xem chi tiết

MRTA6126 của Knight Global treo và di chuyển ống chống xoắn (torque tube) ATA2800 hoặc ATA2900 của Knight theo phương ngang.

Con lăn tải Knight được chế tạo từ thép cán nóng tẩy gỉ, phủ dầu cấp thương mại, độ bền kéo ± 49 ksi, giới hạn chảy ± 30 ksi.

  • Chạy bên trong thanh ray dòng RAD6110.
  • Treo ống chống xoắn (torque tube) ATA2800 hoặc ATA2900 của Knight.
  • Bánh xe nylon chịu va đập cao, gia cường sợi thủy tinh.
  • Con lăn dẫn hướng bên có vòng bi tích hợp.
  • Vòng bi hai nắp chắn ngăn bụi bẩn, không cần bôi trơn.
  • Nhiệt độ làm việc liên tục tối thiểu/tối đa ở 100% tải: -20 °F đến 248 °F.

Bản vẽ CAD

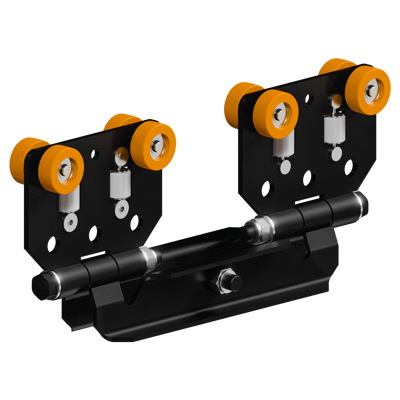

Con lăn tải Torque Pack MRTA4027
MRTA4027Con lăn tải Torque Pack
Tải tối đa
1,100 lbs. [499kg].
Khối lượng
14.3 lbs. [6.49kg].
Xem chi tiết

Con lăn tải Torque Pack MRTA4027 của Knight Global treo và di chuyển ống chống xoắn (torque tube) ATA2800 hoặc ATA2900 của Knight theo phương ngang.

Con lăn tải Knight được chế tạo từ thép cán nóng tẩy gỉ, phủ dầu cấp thương mại, độ bền kéo ± 49 ksi, giới hạn chảy ± 30 ksi.

  • Chạy bên trong thanh ray dòng RAD4110.
  • Treo ống chống xoắn (torque tube) ATA2800 hoặc ATA2900 của Knight.
  • Bánh xe nylon chịu va đập cao, gia cường sợi thủy tinh.
  • Con lăn dẫn hướng bên có vòng bi tích hợp.
  • Vòng bi hai nắp chắn ngăn bụi bẩn, không cần bôi trơn.
  • Nhiệt độ làm việc liên tục tối thiểu/tối đa ở 100% tải: -20 °F đến 248 °F.

Bản vẽ CAD

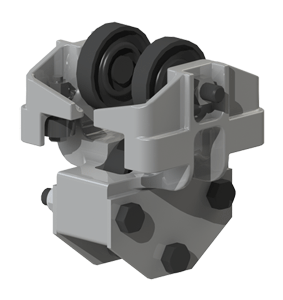

Con lăn tải dầm chữ I cánh phẳng ATA2603
ATA2603Con lăn tải dầm chữ I cánh phẳng
Khối lượng
13.4 lbs. [6.08kg]
Xem chi tiếtTreo và di chuyển tay trợ lực treo trên cao của Knight theo phương ngang. Con lăn tải dầm chữ I cánh phẳng ATA2603 chạy trên cánh dầm chữ I 3.25 in. [82.55mm] hoặc 3.33 in. [84.58mm].
  • Con lăn dẫn hướng hai bên có ổ bi tích hợp.
  • Ổ bi bánh xe hai nắp chắn ngăn bụi bẩn, không cần bôi trơn.
  • Bánh xe nylon chịu va đập cao, gia cường sợi thủy tinh.
  • Nhiệt độ làm việc liên tục ở 100% tải (tối thiểu/tối đa): -20 °F đến 248 °F.

Bản vẽ CAD

Con lăn tải dầm chữ S ATA2604
ATA2604Con lăn tải dầm chữ S
Khối lượng
13.4 lbs. [6.08kg]
Xem chi tiếtDi chuyển tay trợ lực treo trên cao của Knight theo phương ngang. Con lăn tải dầm chữ S ATA2604 chạy trên cánh dầm 2.66 in. [67.56mm] hoặc dầm chữ S 4.00 in. [101.6mm].
  • Con lăn dẫn hướng hai bên có ổ bi tích hợp.
  • Ổ bi bánh xe hai nắp chắn ngăn bụi bẩn, không cần bôi trơn.
  • Bánh xe nylon chịu va đập cao, gia cường sợi thủy tinh.
  • Nhiệt độ làm việc liên tục ở 100% tải (tối thiểu/tối đa): -20 °F đến 248 °F.

Bản vẽ CAD

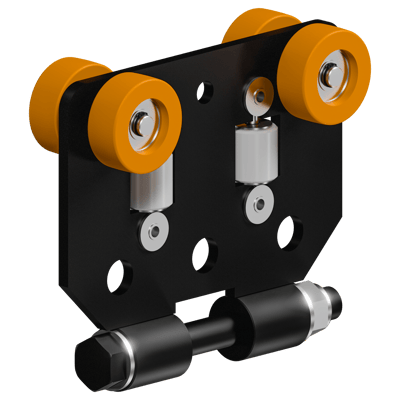

Con lăn tải có vấu bắt MRTA4003
MRTA4003Con lăn tải có vấu bắt
Tải tối đa
Up to 1,100 lbs. [499kg]
Khối lượng
4.5 lbs. [2.04kg]
Xem chi tiếtCon lăn tải có vấu bắt MRTA4003 của Knight Global di chuyển tải theo phương ngang và treo tay chống xoắn (torque arm), cụm xe treo tay trợ lực khớp nối của Knight trên hệ thanh ray nhôm treo trên cao dòng RAD4110 của Knight. Con lăn tải Knight được chế tạo từ thép cán nóng tẩy gỉ, phủ dầu cấp thương mại, độ bền kéo ± 49 ksi, giới hạn chảy ± 30 ksi.
  • Bánh xe nylon chịu va đập cao, gia cường sợi thủy tinh.
  • Con lăn dẫn hướng bên có vòng bi tích hợp.
  • Vòng bi hai nắp chắn ngăn bụi bẩn, không cần bôi trơn.
  • Nhiệt độ làm việc liên tục tối thiểu/tối đa ở 100% tải: -20 °F đến 248 °F.

Bản vẽ CAD

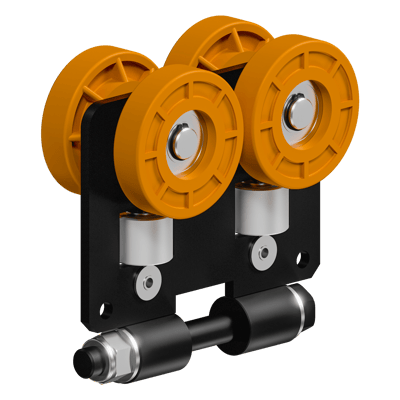

Con lăn tải loại thấp có vấu bắt MRTA6102
MRTA6102Con lăn tải loại thấp có vấu bắt
Tải tối đa
1,600 lbs. [725kg].
Khối lượng
5.7 lbs. [2.59kg].
Xem chi tiết

MRTA6102 của Knight Global di chuyển tải theo phương ngang và treo tay chống xoắn (torque arm), đồ gá của Knight trên hệ thanh ray nhôm treo trên cao dòng RAD6110 của Knight.

Con lăn tải Knight được chế tạo từ thép cán nóng tẩy gỉ, phủ dầu cấp thương mại, độ bền kéo ± 49 ksi, giới hạn chảy ± 30 ksi.

  • Chạy bên trong thanh ray dòng RAD6110.
  • Bánh xe nylon chịu va đập cao, gia cường sợi thủy tinh.
  • Con lăn dẫn hướng bên có vòng bi tích hợp.
  • Vòng bi hai nắp chắn ngăn bụi bẩn, không cần bôi trơn.
  • Nhiệt độ làm việc liên tục tối thiểu/tối đa ở 100% tải: -20 °F đến 248 °F.

Bản vẽ CAD

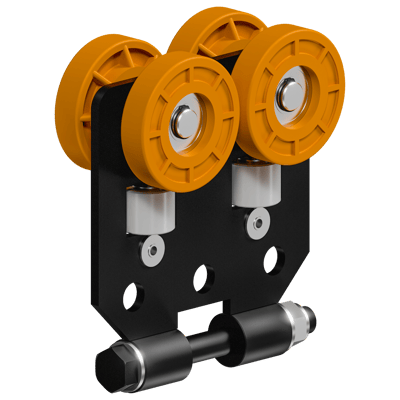

Con lăn tải có vấu bắt MRTA6103
MRTA6103Con lăn tải có vấu bắt
Tải tối đa
1,600 lbs. [725kg].
Khối lượng
6.1 lbs. [2.77kg].
Xem chi tiết

MRTA6103 của Knight Global di chuyển tải theo phương ngang và treo đồ gá trên hệ thanh ray nhôm treo trên cao dòng RAD6110 của Knight. Con lăn tải Knight được chế tạo từ thép cán nóng tẩy gỉ, phủ dầu cấp thương mại, độ bền kéo ± 49 ksi, giới hạn chảy ± 30 ksi.

  • Bánh xe nylon chịu va đập cao, gia cường sợi thủy tinh.
  • Con lăn dẫn hướng bên có vòng bi tích hợp.
  • Vòng bi hai nắp chắn ngăn bụi bẩn, không cần bôi trơn.
  • Nhiệt độ làm việc liên tục tối thiểu/tối đa ở 100% tải: -20 °F đến 248 °F.

Bản vẽ CAD

Con lăn tải có vấu bắt MRTA7002
MRTA7002Con lăn tải có vấu bắt
Tải tối đa
3000 lbs. [1360kg]
Khối lượng
9.4 lbs [4.26kg]
Kiểu cầu trục
<p>MJBA2300<br /> MJBA2600<br /> MJBA2700</p>
Xem chi tiếtMRTA7002 của Knight Global di chuyển tải theo phương ngang và treo tay chống xoắn (torque arm), đồ gá của Knight trên hệ thanh ray nhôm dòng RAD7510 của Knight.
  • Bánh xe nylon chịu va đập cao, gia cường sợi thủy tinh.
  • Con lăn dẫn hướng bên có vòng bi tích hợp.
  • Vòng bi hai nắp chắn ngăn bụi bẩn, không cần bôi trơn.
  • Nhiệt độ làm việc liên tục tối thiểu/tối đa ở 100% tải: -20 °F đến 248 °F.

Bản vẽ CAD

Cáp an toàn 3

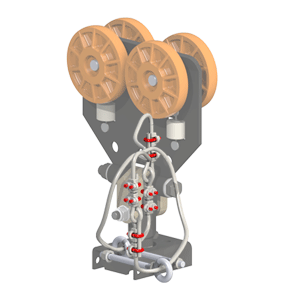

Bộ cáp an toàn kèm bu lông mắt FDA4133
FDA4133Bộ cáp an toàn kèm bu lông mắt
Chiều dài
10 ft. [3.048m]
Độ dày cáp
0.25 in. [6mm]
Xem chi tiếtBộ cáp an toàn kèm bu lông mắt FDA4133 của Knight Global giữ cho air balancer hoặc đồ gá không bị tách rời hay rơi khỏi con lăn, xe đầu dầm hoặc giá treo lắp phía trên khi có sự cố.
  • (4) kẹp cáp chữ U Crosby®
  • (2) lót cáp (thimble)
  • (2) bu lông mắt
  • (1) cáp an toàn bằng cáp thép carbon mạ kẽm (GWR) kết cấu 7 tao x 19 sợi.

Bản vẽ CAD

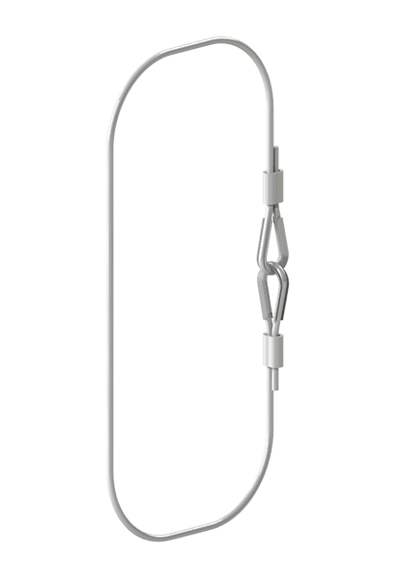

Bộ cáp an toàn kèm ống ép oval NICORWA4133
NICORWA4133Bộ cáp an toàn kèm ống ép oval
Khối lượng
2 lbs. [.91kg]
Chiều dài
10 ft. [3m]
Độ dày cáp
0.25 in. [6mm]
Xem chi tiếtBộ cáp an toàn NICORWA4133 của Knight Global ngăn air balancer hoặc đồ gá tách ra hoặc rơi khỏi con lăn, xe đầu dầm hay giá treo trên cao khi có sự cố.

Thay thế bộ cáp an toàn CAMIRWA4133.

  • (2) ống ép oval bằng đồng
  • (2) khuyên lót cáp
  • (1) cáp an toàn bằng cáp thép carbon mạ kẽm (GWR) kết cấu 7 (tao) x 19 (sợi).

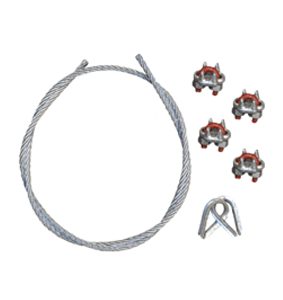

Bộ cáp an toàn RWA4133
RWA4133Bộ cáp an toàn
Chiều dài
6 ft. [1.8m]
Độ dày cáp
0.25 in. [6mm]
Xem chi tiếtRWA4133 của Knight Global ngăn air balancer hoặc đồ gá tách ra hoặc rơi khỏi con lăn, xe đầu dầm hay giá treo trên cao khi có sự cố. Đây là bộ cáp an toàn tiêu chuẩn của Knight.
  • Là bộ cáp an toàn tiêu chuẩn của Knight.
  • (4) khóa cáp Crosby®
  • (2) khuyên lót cáp
  • (1) cáp an toàn bằng cáp thép carbon mạ kẽm (GWR) kết cấu 7 (tao) x 19 (sợi).
Thanh nối dài 4
Đoạn nối dài cố định ATA2601
ATA2601Đoạn nối dài cố định
Chiều dài
12 in. [304.8mm]. <br /> 24 in. [609.6mm]. <br /> 36 in. [914.4mm]. <br /> 48 in. [1,219.2mm].
Xem chi tiếtĐoạn nối dài cố định ATA2601 của Knight Global tăng tầm với cho ống chống xoắn (torque tube) ATA2600 của Knight.
  • Có nhiều kích cỡ.
  • Tăng tầm với của ống chống xoắn (torque tube).
  • Dùng cho ống chống xoắn (torque tube) ATA2600 của Knight

Tùy chọn
ATA2601-12
ATA2601-24
ATA2601-36
ATA2601-48

Khối lượng
2.8 lbs. [1.27kg].
4.7 lbs. [2.13kg].
6.7 lbs. [3.04kg].
8.6 lbs. [3.90kg].

Bản vẽ CAD

Đoạn nối dài xoay 360° ATA2602
ATA2602Đoạn nối dài xoay 360°
Chiều dài
12 in. [304.8mm]. <br /> 24 in. [609.6mm]. <br /> 36 in. [914.4mm]. <br /> 48 in. [1,219.2mm].
Xem chi tiếtĐoạn nối dài xoay 360º ATA2602 của Knight Global tăng tầm với cho ống chống xoắn (torque tube) ATA2600 của Knight và cho phép ống xoay 360 độ.
  • Chuyển động xoay 360°.
  • Tăng tầm với của ống chống xoắn (torque tube).
  • Dùng cho ống chống xoắn (torque tube) ATA2600 của Knight

Tùy chọn
ATA2602-12
ATA2602-24
ATA2602-36
ATA2602-48

Khối lượng
2.8 lbs. [1.27kg].
4.7 lbs. [2.13kg].
6.7 lbs. [3.04kg].
8.6 lbs. [3.90kg].

Bản vẽ CAD

Đoạn nối dài cố định ATA2701
ATA2701Đoạn nối dài cố định
Chiều dài
12 in. [304.8mm]. <br /> 24 in. [609.6mm]. <br /> 36 in. [914.4mm]. <br /> 48 in. [1,219.2mm].
Xem chi tiếtĐoạn nối dài cố định ATA2701 của Knight Global tăng tầm với cho ống chống xoắn (torque tube) ATA2700 của Knight.
  • Có nhiều kích cỡ.
  • Tăng tầm với của ống chống xoắn (torque tube).
  • Dùng cho ống chống xoắn (torque tube) ATA2700 của Knight

Tùy chọn
ATA2701-12
ATA2701-24
ATA2701-36
ATA2701-48

Khối lượng
4.7 lbs. [2.13kg].
8.7 lbs. [3.95kg].
12.7 lbs. [5.76kg].
16.7 lbs. [7.58kg].

Bản vẽ CAD

Đoạn nối dài xoay 360° ATA2702
ATA2702Đoạn nối dài xoay 360°
Chiều dài
12 in. [304.8mm]. <br /> 24 in. [609.6mm]. <br /> 36 in. [914.4mm]. <br /> 48 in. [1,219.2mm].
Xem chi tiếtĐoạn nối dài xoay 360º ATA2702 của Knight Global tăng tầm với cho ống chống xoắn (torque tube) ATA2700 của Knight và cho phép ống xoay 360 độ.
  • Chuyển động xoay 360 độ.
  • Tăng tầm với của ống chống xoắn (torque tube).
  • Dùng cho ống chống xoắn (torque tube) ATA2700 của Knight

Tùy chọn
ATA2702-12
ATA2702-24
ATA2702-36
ATA2702-48

Khối lượng
17.2 lbs. [7.80kg].
20.7 lbs. [9.39kg].
24.8 lbs. [11.25kg].
28.9 lbs. [13.11kg].

Bản vẽ CAD

Tài liệu kỹ thuật

Catalogue

Bản vẽ CAD

Hướng dẫn lắp đặt

Sách hướng dẫn vận hành

Bảng thông số

Sản phẩm cùng nhóm

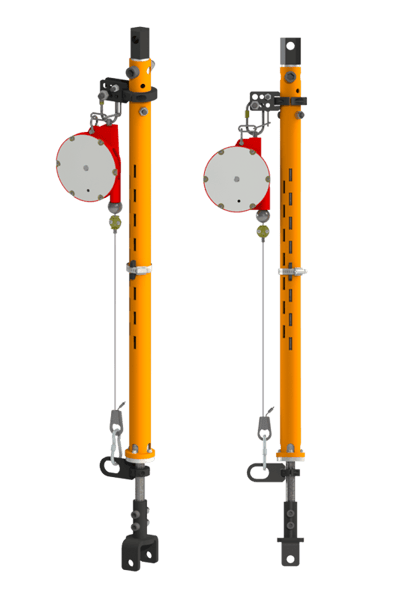

Ống chống xoắn dùng balancer lò xo
Ống chống xoắn dùng balancer lò xo

Cần tư vấn cấu hình Knight Global?

Gửi ảnh, khối lượng và kích thước vật cần nâng. FullSharp là đại diện Knight Global, tư vấn cấu hình và báo giá trong 24 giờ.

Liên hệ tư vấn
