Tay điều khiển tiêu chuẩn và tùy chọn của ống hút chân không ANVER VT

Ống hút chân không ANVER VT dùng tay điều khiển dạng cần gạt có lò xo hồi với van Load và No-Load chỉnh được. Có thể chọn thêm van RAV, van RLV và đường khí nén CA cho các công việc khó nhả tải hoặc xếp chồng cao.

Yêu cầu báo giá

Tay điều khiển tiêu chuẩn và tùy chọn

Tay điều khiển tiêu chuẩn

Tay điều khiển tiêu chuẩn của ống hút chân không ANVER VT

Tay điều khiển tiêu chuẩn hoạt động bằng cách bóp nhẹ thanh có đường kính nhỏ hơn, có lò xo hồi, nằm bên trong tay cầm. Chuyển động lên xuống của thanh này điều khiển độ co của ống nâng chính.
Tay điều khiển dạng cần gạt công thái học có lò xo hồi, buộc người vận hành phải giữ một tay trên tay điều khiển trong khi vận hành.
Thiết kế này cho phép thao tác nhanh, hút giữ và nhả vật nâng nhanh khi người vận hành đã được huấn luyện.
Bộ điều khiển gồm van 'Load' (có tải) và van 'No-Load' (không tải) điều chỉnh được trên hộp điều khiển, cho phép định vị chính xác các vật nâng có trọng lượng xác định.

Tay điều khiển tùy chọn

RAV - Van hỗ trợ nhả tải (VT-RAV-M/S-CV)

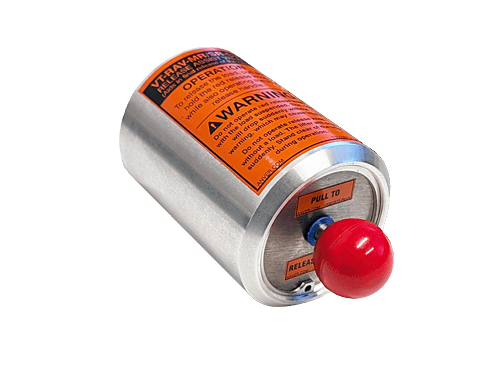

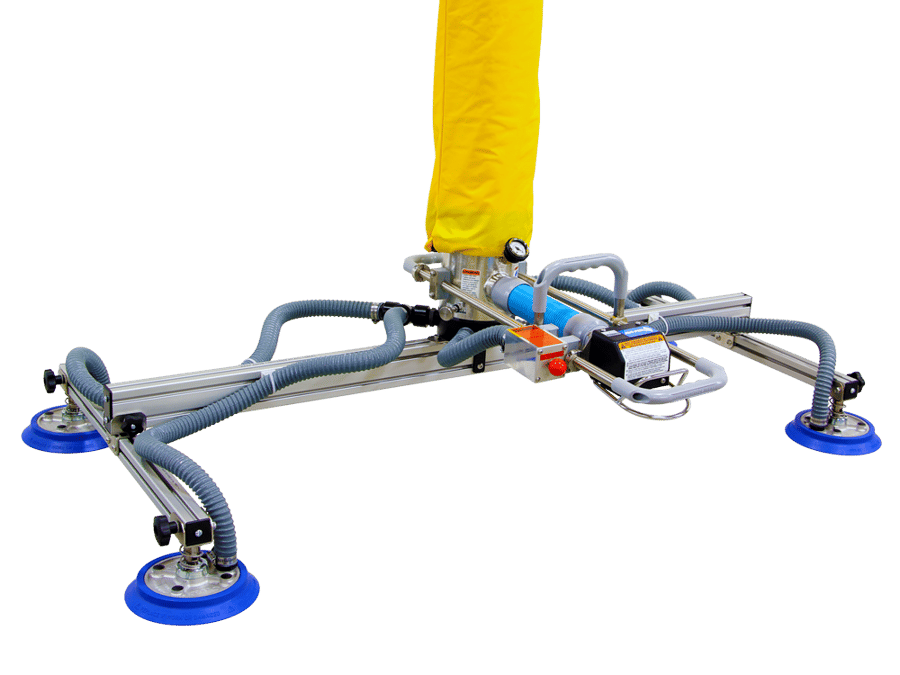

Van hỗ trợ nhả tải RAV trên ống hút chân không ANVER VT Chi tiết van hỗ trợ nhả tải VT-RAV trên đầu điều khiển

Mọi ống hút chân không ANVER VT đều có thể lắp van hỗ trợ nhả tải: model VT-RAV-M-CV cho thiết bị cỡ Mini và VT-RAV-S-CV cho thiết bị cỡ Standard. Van VT-RAV-M/S-CV hỗ trợ nhả mọi loại vật nâng và đặc biệt hữu ích khi xử lý các vật nâng cần thêm lực để phá lớp làm kín chân không lúc nhả tải. VT-RAV-M/S-CV được khuyến nghị dùng cho ống hút chân không nhiều mặt hút có tay cầm nối dài dạng khớp.

Nguyên lý hoạt động:
Thao tác hút giữ và nâng vật giống như ở thiết bị tiêu chuẩn không có tính năng này. Để nhả tải, khi vật nâng đã ở vị trí nhả, ấn cần điều khiển xuống hết cỡ và nghiêng bộ gá mặt hút lên để phá lớp làm kín. Nếu không phá được lớp làm kín theo cách này, kéo và giữ núm nhả màu ĐỎ trong khi vẫn giữ tay điều khiển ở vị trí ấn xuống. Khi lớp làm kín đã bị phá và vật nâng đã được nhả, thả tay điều khiển và núm nhả màu ĐỎ, thiết bị sẽ đi lên. Khi thiết bị đã rời khỏi vật nâng, đưa thiết bị nâng hạ chân không trở lại chiều cao làm việc.

RLV - Van hỗ trợ nhả tải và nâng (VT-RLV-M/S)

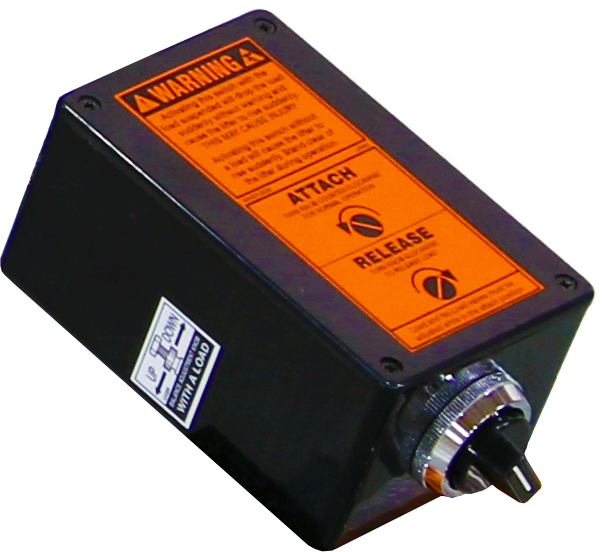

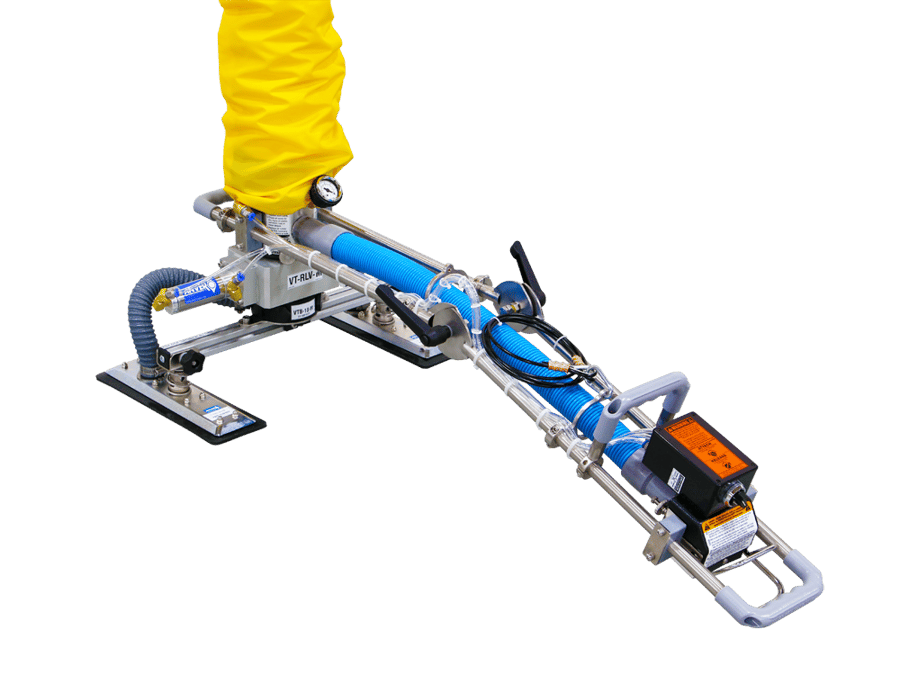

Van hỗ trợ nhả tải và nâng RLV trên ống hút chân không ANVER VT Cận cảnh van hỗ trợ nhả tải và nâng VT-RLV

Van VT-RLV-M cho ống hút chân không VT dòng Mini hoặc model VT-RLV-S cho dòng Standard, khi dùng với ống hút chân không VT có tùy chọn CA hỗ trợ bằng khí nén của ANVER, có thể hỗ trợ nhả vật nâng đang được hút giữ và nâng ống hút chân không cùng bộ gá mặt hút lên khỏi vật nâng khi ống nâng đang ở trạng thái gần như co hết. Tính năng này hữu ích trong các trường hợp như phải xếp chồng vật nâng cao quá đầu bằng tay cầm nối dài.

Tùy chọn van khí nén hỗ trợ nhả tải và nâng giúp đơn giản hóa bước này và không cần nghiêng mặt hút để phá lớp làm kín chân không. Khi vặn và giữ núm hút giữ/nhả của VT-RLV, lớp làm kín chân không trên các mặt hút bị phá, vật nâng được nhả, ống nâng co lại và thiết bị đi lên khỏi vật nâng. Khi thiết bị đã rời khỏi vật nâng, thả công tắc chọn để ống hút chân không hạ xuống chiều cao làm việc bình thường.

Nguyên lý hoạt động:
Thao tác hút giữ và nâng vật của ống hút chân không giống như ở ống hút chân không không có tùy chọn này. Tuy nhiên, với ống hút chân không tiêu chuẩn, cần nghiêng bộ gá mặt hút lên để phá lớp làm kín chân không thì mới nhả được vật nâng. Khi dùng tay cầm nối dài và ống nâng gần như co hết (gặp trong các công việc xếp chồng hàng lên cao), việc này có thể khó thực hiện.

CA – Tùy chọn hỗ trợ bằng khí nén

Ống hút chân không ANVER VT có thể được cung cấp kèm đường khí nén đi bên trong để cấp nguồn năng lượng phụ cho đầu điều khiển của ống hút chân không. Khi nối với nguồn khí nén sạch, khô, áp suất tối đa khuyến nghị 90 psi, đầu ra của đường khí tại đầu điều khiển cung cấp năng lượng khí nén dùng để hỗ trợ xử lý vật nâng: cấp cho các bộ gá lắp ở đầu hút chân không như bộ tạo chân không venturi, bộ xoay và bộ lật bằng khí nén, hoặc tác động một van để đóng dòng chân không tới các mặt hút và hỗ trợ nhả tải trong các ứng dụng xếp chồng cao. Đường khí dạng cuộn xoắn đi bên trong được nối qua khớp quay với khớp xoay trên của ống hút chân không, cho phép ống nâng xoay trọn 360° mà không bị cản trở.

Tùy chọn CA hỗ trợ bằng khí nén, áp dụng cho mọi ống hút chân không VT, phải được tích hợp vào cụm thiết bị ngay từ lúc đặt hàng và không có dạng bộ kit lắp thêm sau. Các bộ gá nâng hạ chân không tiêu chuẩn và đặt riêng đều có trong kho bộ gá chân không phong phú của hãng, dùng cho thùng carton, bao, tấm, cuộn. Liên hệ nhà máy hoặc đại lý ANVER để biết thêm thông tin sản phẩm.

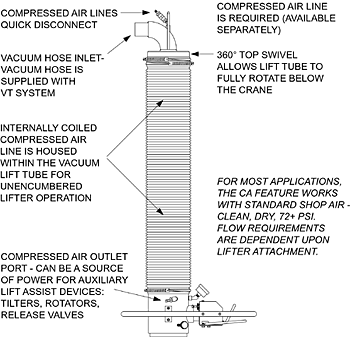

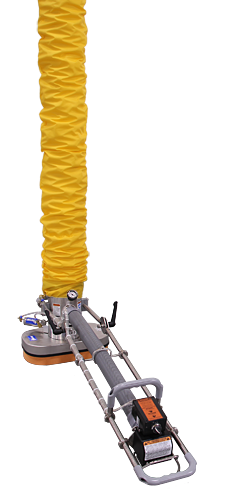

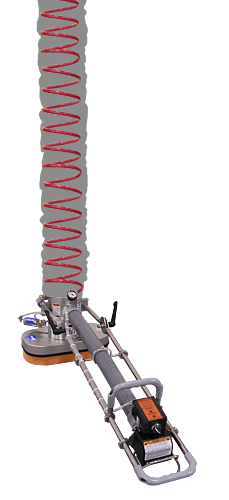

Minh họa tùy chọn hỗ trợ bằng khí nén CA Ống hút chân không ANVER VT có tùy chọn khí nén CA Sơ đồ đường khí nén bên trong ống hút chân không VT-CA
