Thanh ray 5T 200 kg treo trần, pa lăng ENDO

Việc nâng hạ nằm rải theo một tuyến dài chứ không gom về một điểm, nên dựng cột cầu trục giữa xưởng vừa tốn diện tích vừa chắn lối đi. Sàn xưởng đã kín máy, không còn chỗ đặt chân đế.

FullSharp treo thanh ray 5T tải 200 kg lên kết cấu trần bằng ty ren, xe con chạy êm suốt tuyến. Trên xe con là pa lăng khí nén ENDO, nâng hạ bằng cần gạt và dừng ở bất kỳ độ cao nào mà không trôi tải.

Thanh ray 5T tải 200 kg treo trần và pa lăng khí nén ENDO

Thanh ray 5T treo trần và pa lăng khí nén ENDO lắp trong khu vực sản xuất của nhà xưởng.

Thiết bị lắp đặt

Thanh ray 5T: ray thép dập hình, tải làm việc 200 kg, nối được nhiều đoạn để kéo dài tuyến.
Bộ treo ty ren: bắt lên xà hoặc dầm trần, chỉnh được cao thấp để ray thẳng và đều.
Xe con chạy ray: bánh chạy trong lòng ray, một người đẩy nhẹ là trượt.

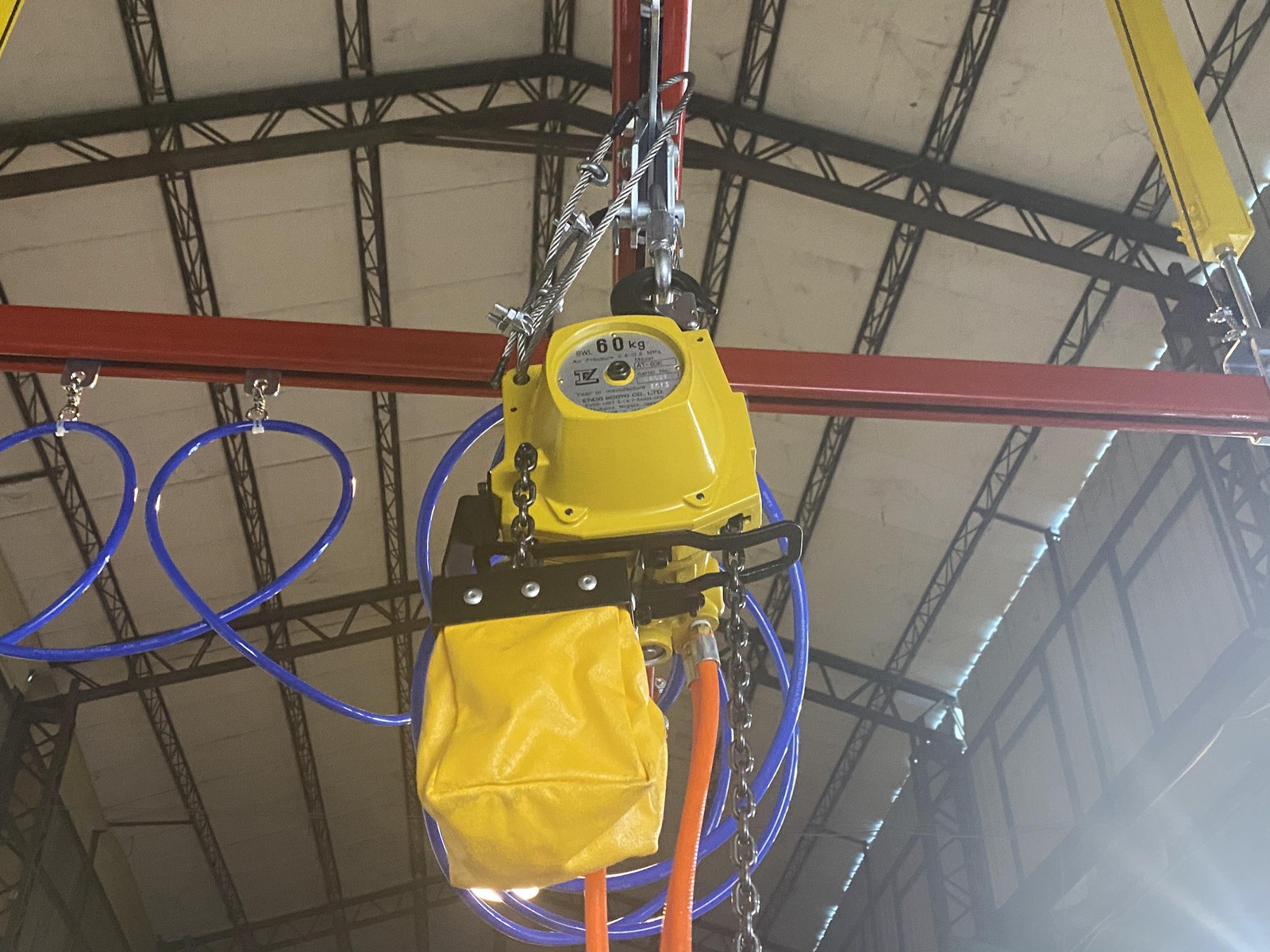

Pa lăng khí nén ENDO: nâng hạ bằng khí, không phát tia lửa, dừng theo đúng lực gạt cần.

Thông số chính

Model thanh ray5T
Tải trọng làm việc200 kg

Lợi ích cho nhà xưởng

Không chiếm mặt sàn

Toàn bộ tải treo lên trần, sàn xưởng để trống cho máy và xe đẩy.

Chạy suốt tuyến

Xe con đưa pa lăng tới bất kỳ điểm nào trên ray, không phải bê tay đoạn giữa.

Nâng hạ êm

Pa lăng khí nén cho tốc độ chậm dần nên tải không giật khi dừng.

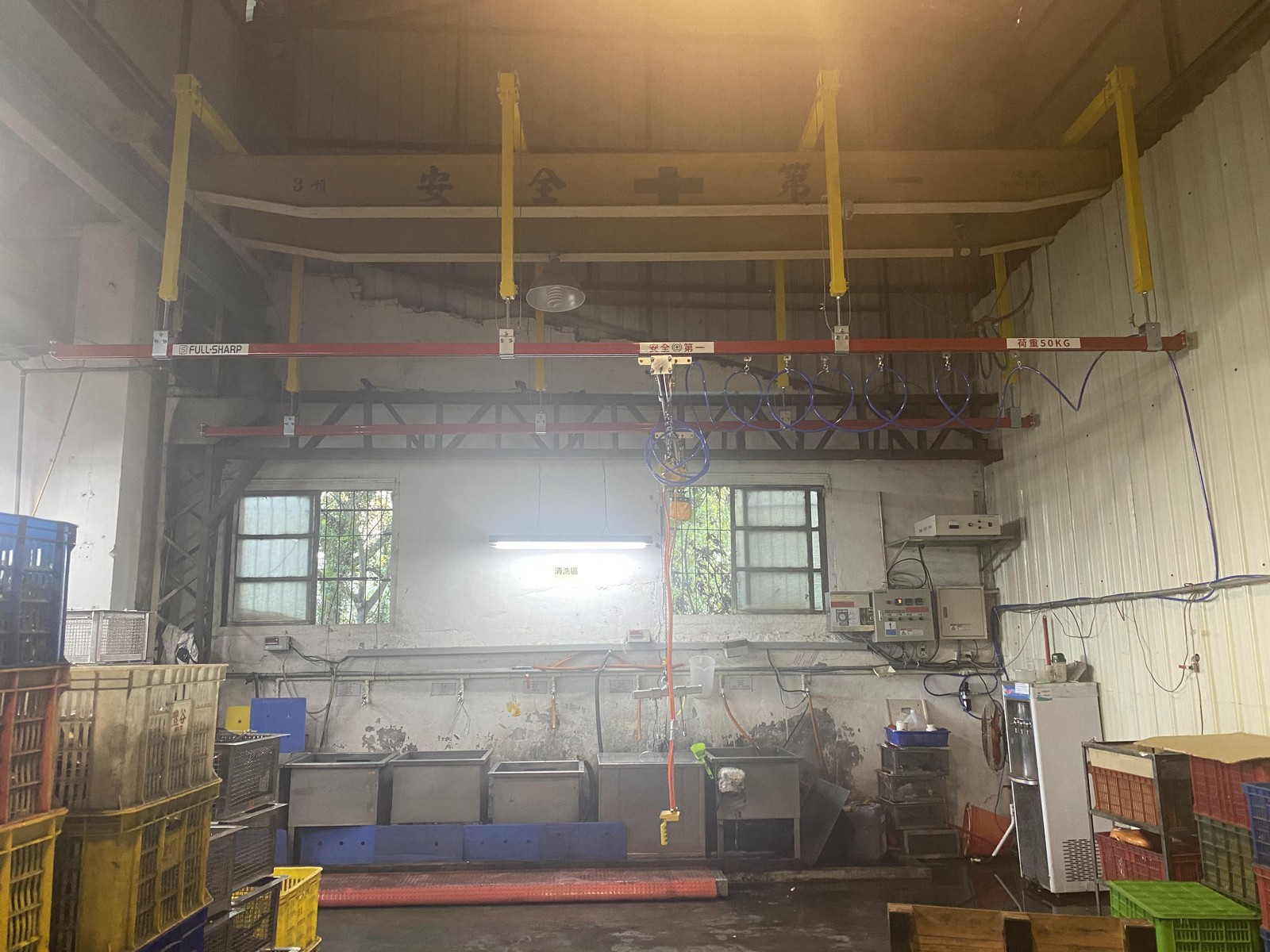

Hình ảnh lắp đặt thực tế

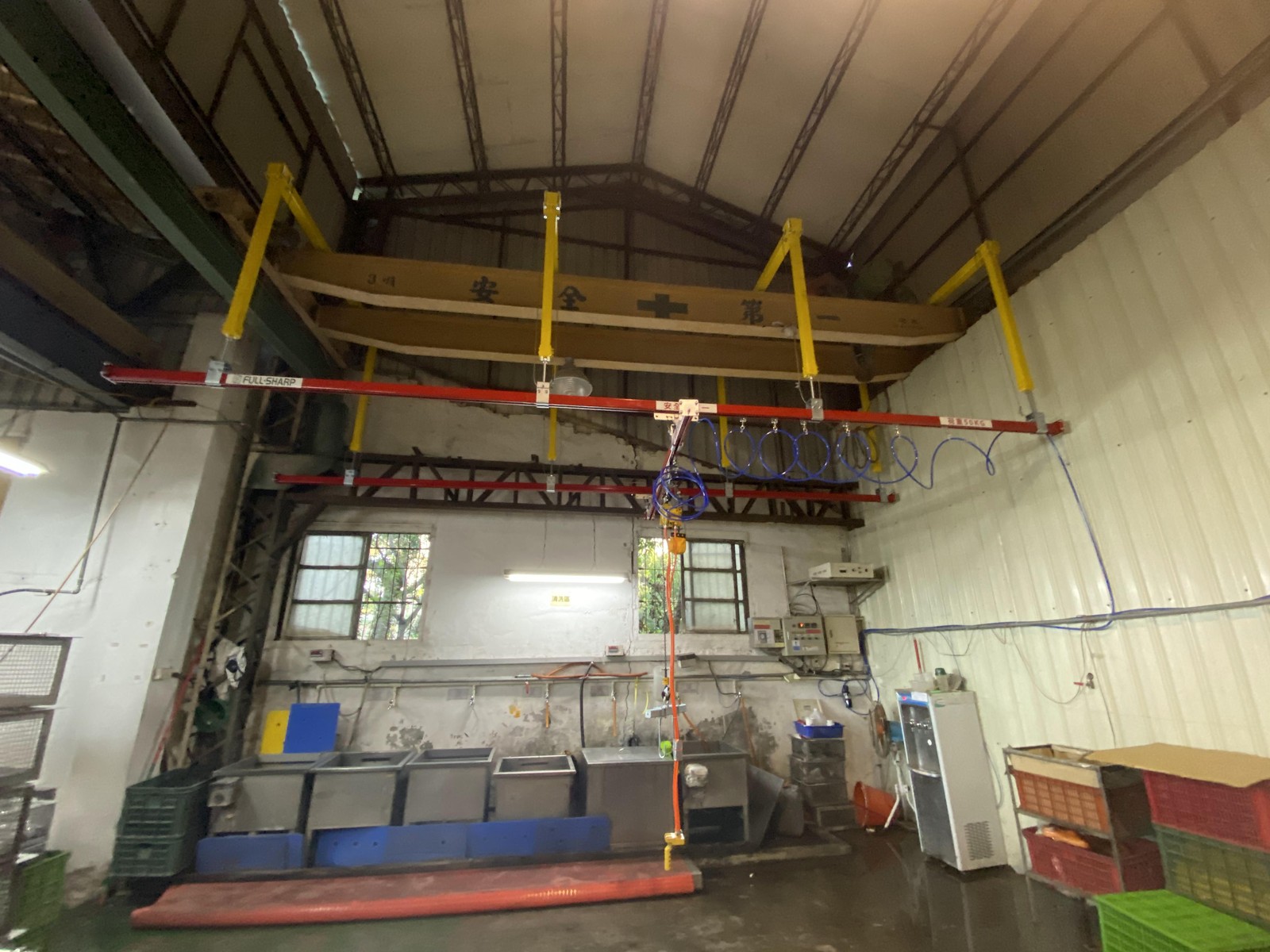

Thanh ray 5T tải 200 kg treo trần và pa lăng khí nén ENDO - ảnh 1

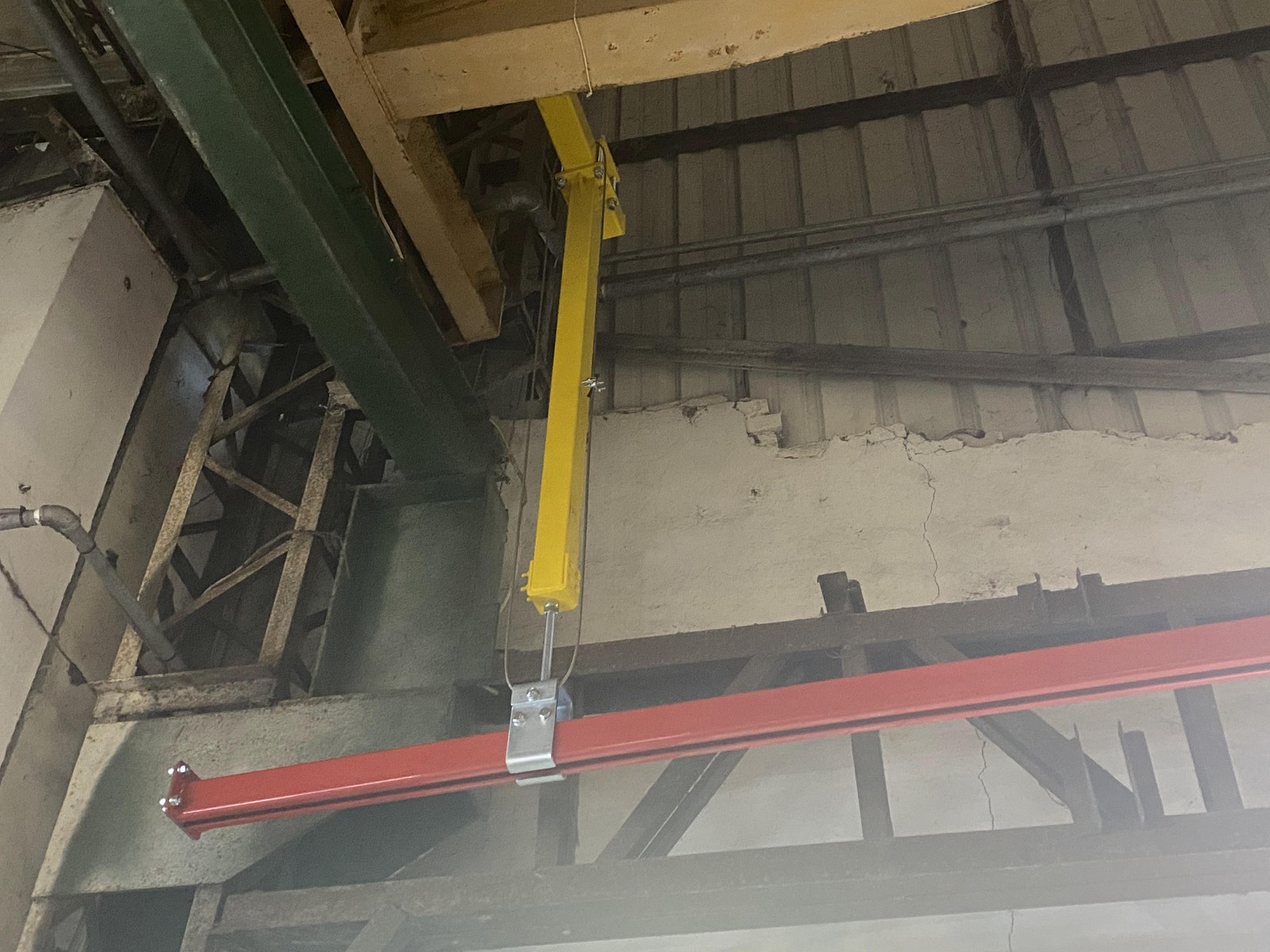

Thanh ray 5T tải 200 kg treo trần và pa lăng khí nén ENDO - ảnh 2

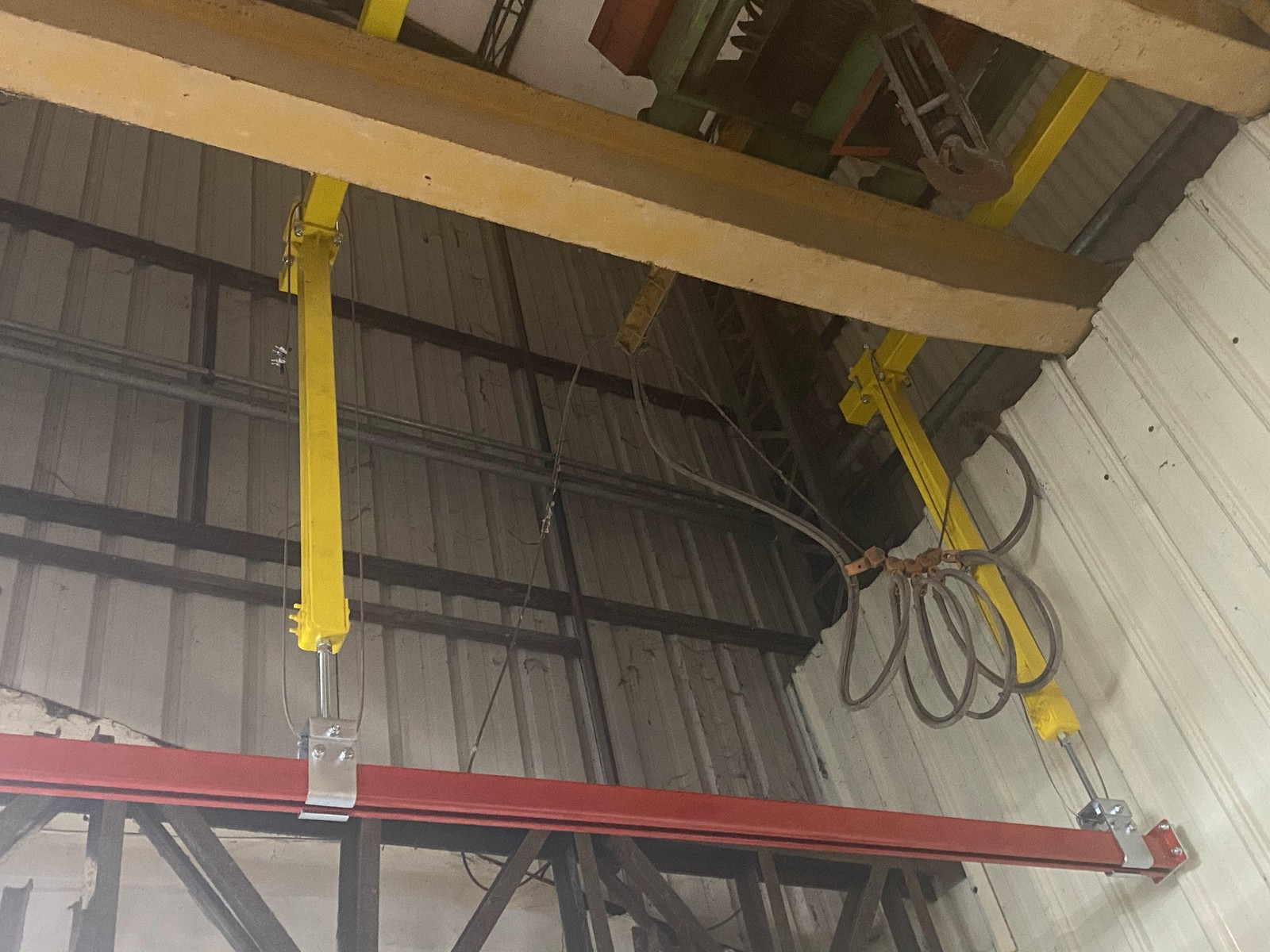

Thanh ray 5T tải 200 kg treo trần và pa lăng khí nén ENDO - ảnh 3

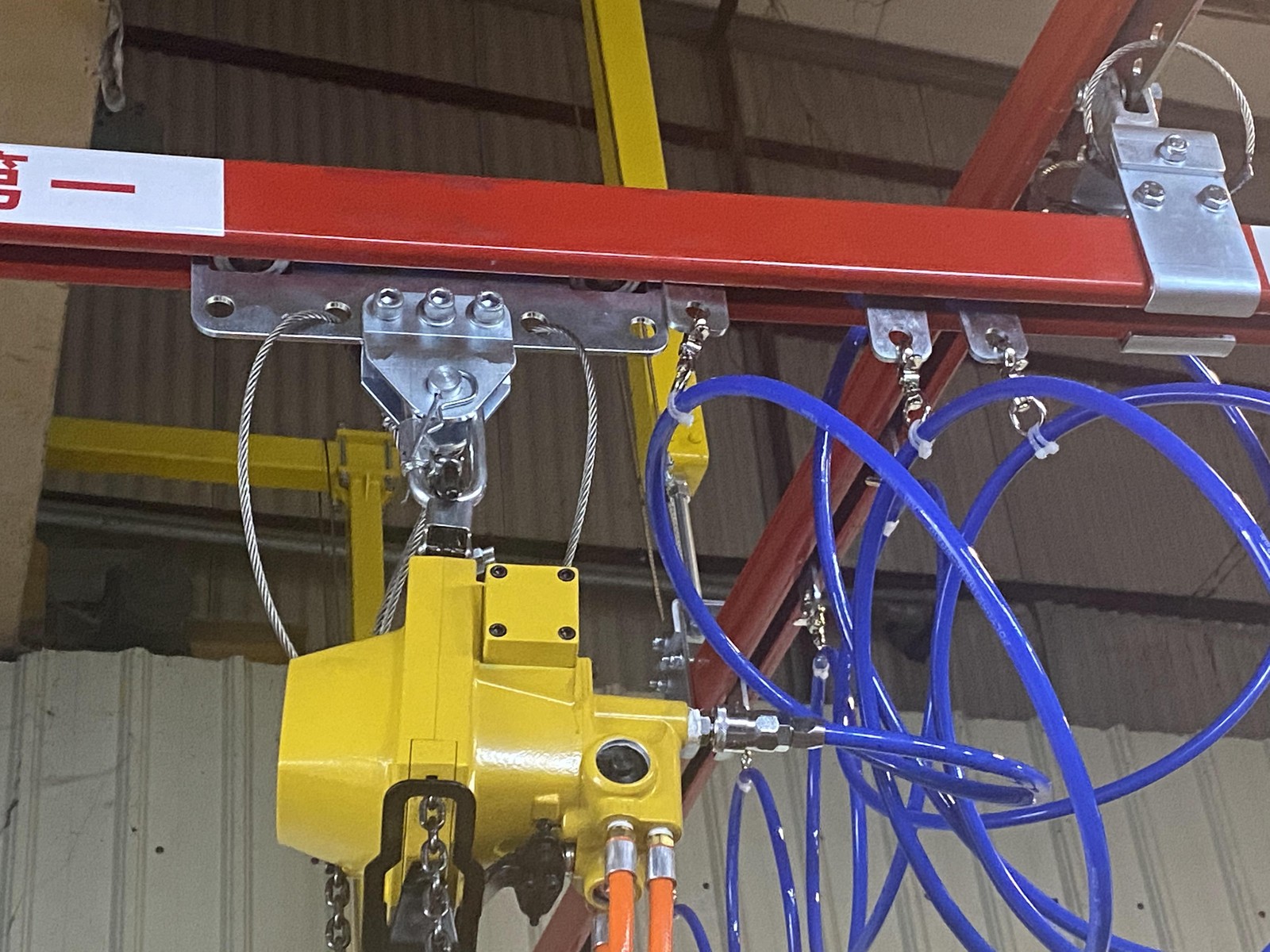

Thanh ray 5T tải 200 kg treo trần và pa lăng khí nén ENDO - ảnh 4

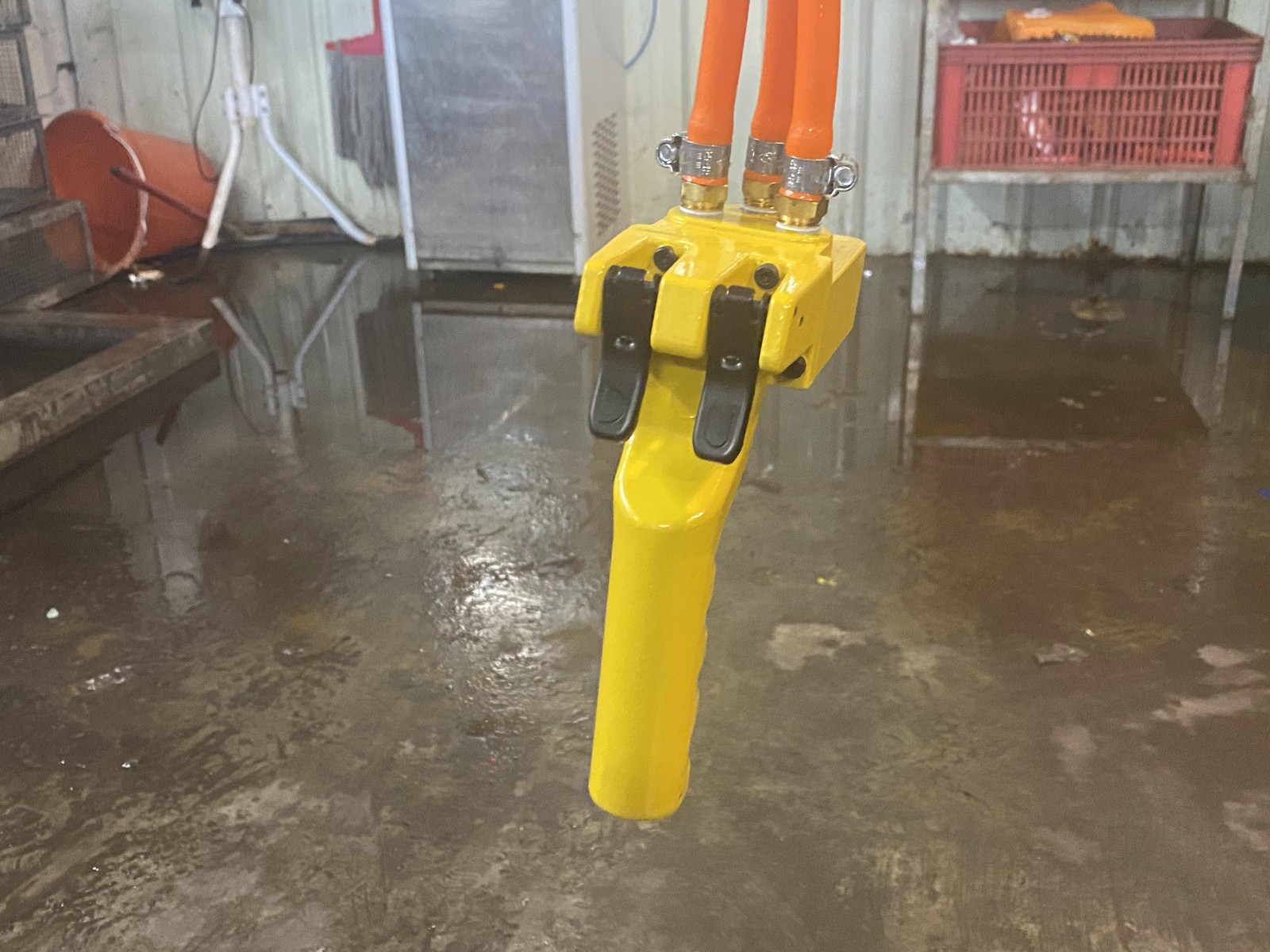

Thanh ray 5T tải 200 kg treo trần và pa lăng khí nén ENDO - ảnh 5

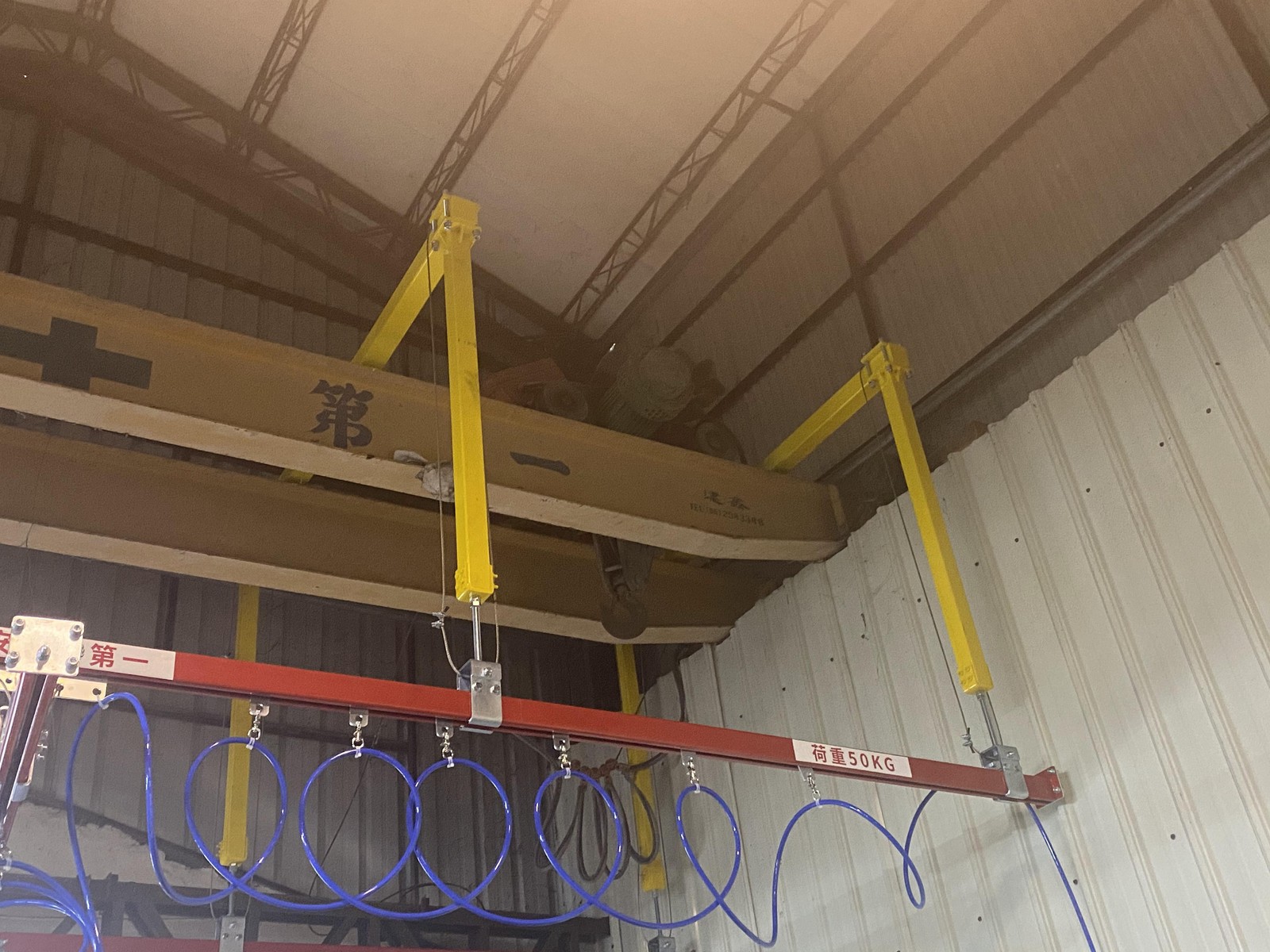

Thanh ray 5T tải 200 kg treo trần và pa lăng khí nén ENDO - ảnh 6

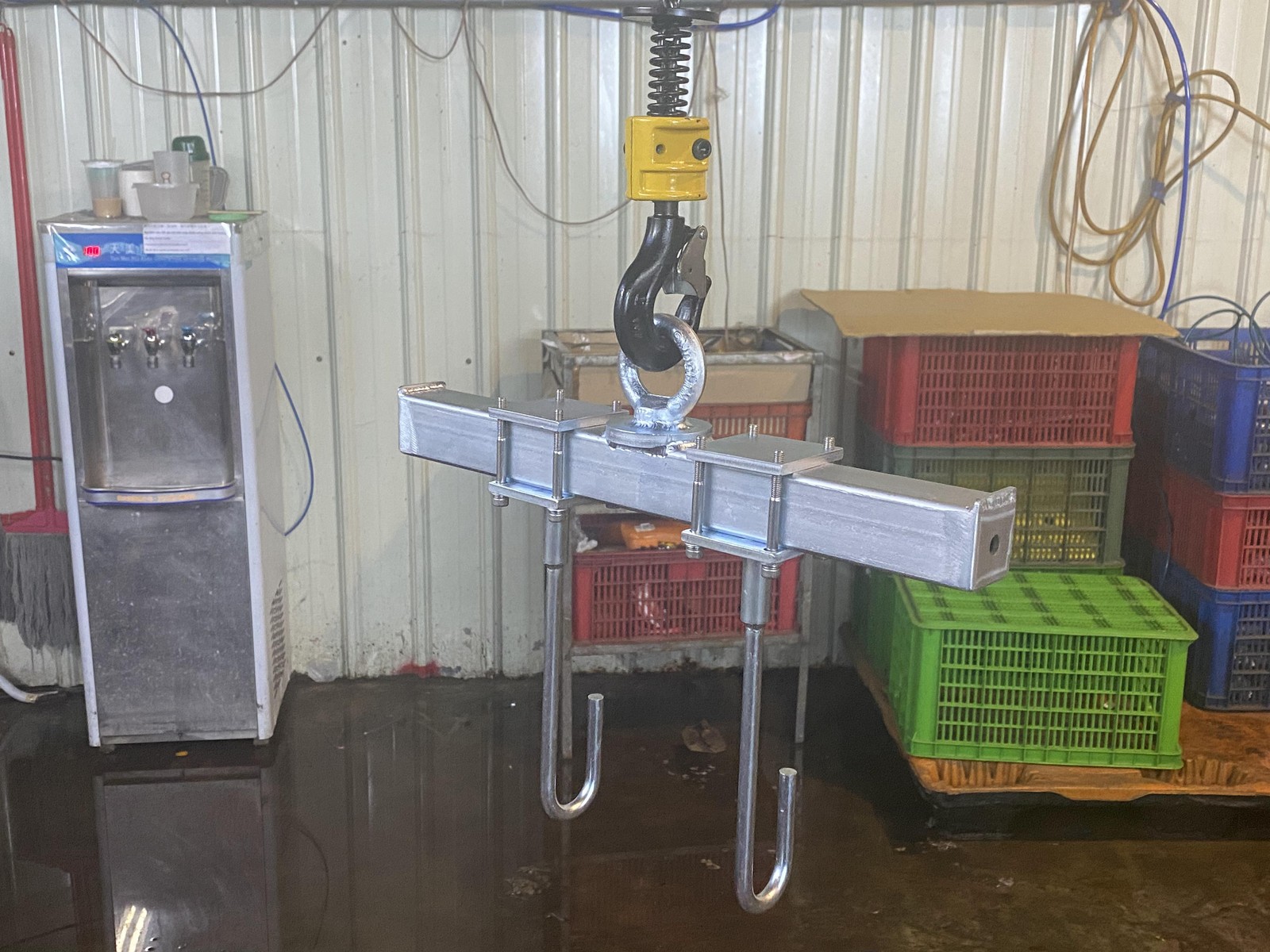

Thanh ray 5T tải 200 kg treo trần và pa lăng khí nén ENDO - ảnh 7

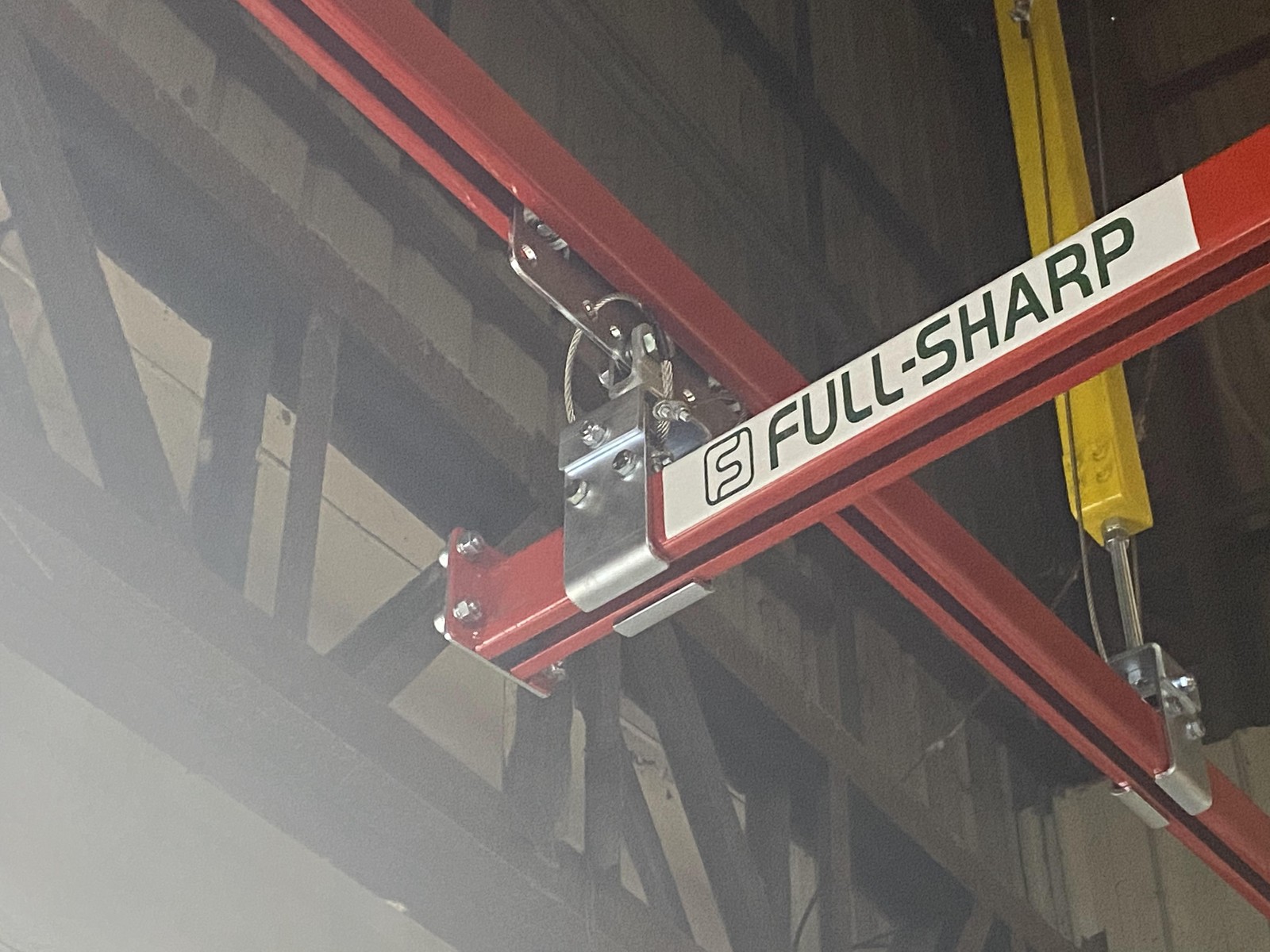

Thanh ray 5T tải 200 kg treo trần và pa lăng khí nén ENDO - ảnh 8

Thanh ray 5T tải 200 kg treo trần và pa lăng khí nén ENDO - ảnh 9

Thanh ray 5T tải 200 kg treo trần và pa lăng khí nén ENDO - ảnh 10

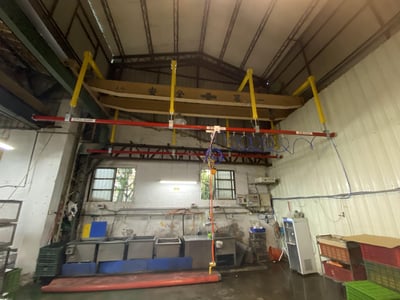

Thanh ray 5T tải 200 kg treo trần và pa lăng khí nén ENDO - ảnh 11

Bấm vào ảnh để xem lớn. Album 11 ảnh chụp tại công trình.

Ứng dụng phù hợp

Xưởng bảo trì, sửa chữa máy
Chuyền lắp ráp cơ khí
Khu vực thay khuôn, thay dao
Kho linh kiện nặng

Sản phẩm và dự án liên quan

Tư vấn lắp đặt cho nhà xưởng của bạn

FullSharp kiểm tra kết cấu trần xem xà chịu được tải treo hay phải làm dầm phụ, rồi đo chiều dài tuyến cần chạy. Từ đó chốt số đoạn ray, khoảng cách điểm treo và chiều cao móc pa lăng. Liên hệ FullSharp để kỹ thuật lên xưởng đo thực tế.
