Bộ quản lý ống hơi cho cầu trục xoay

Name: Bộ quản lý ống hơi cho cầu trục xoay
Brand: FullSharp

Tổng quan

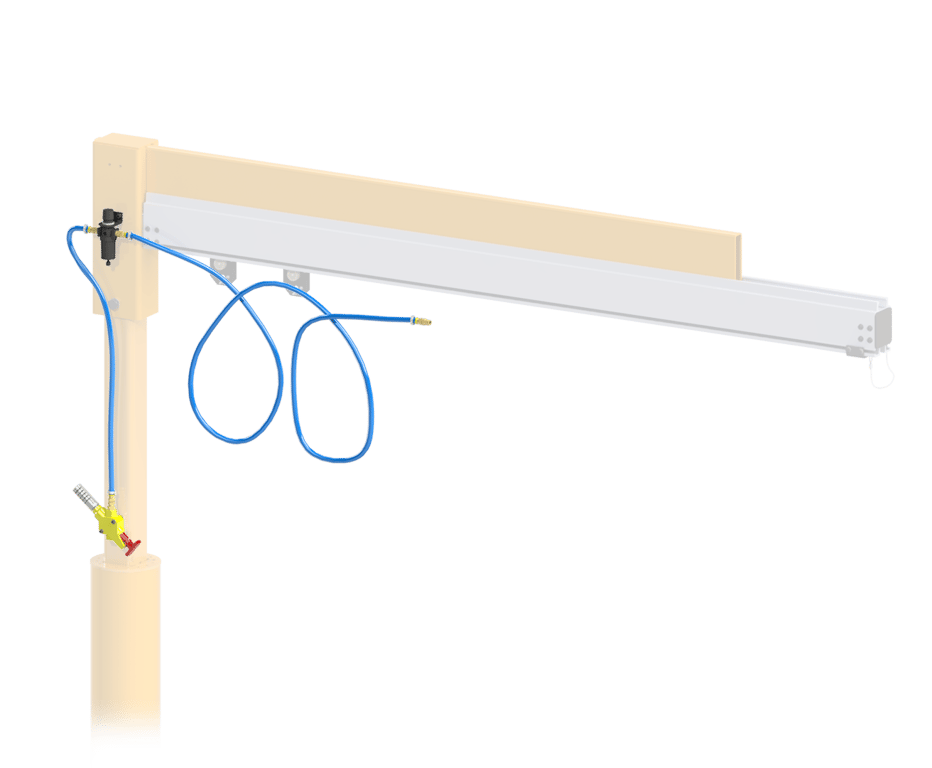

Bộ quản lý ống hơi cho cầu trục xoay của Knight Global đưa khí nén tới đồ gá hoặc đồ gá cuối (end effector) gắn trên cầu trục xoay.

Bộ quản lý ống hơi cho cầu trục xoay của Knight cấp khí cho đồ gá hoặc đồ gá cuối (end effector). Bộ gồm đủ giá đỡ, đầu nối, van điều áp, khóa khí (air lock-out) và cáp dẫn hướng (messenger cable) cần thiết để cấp khí (chưa gồm ống xoắn và ống thẳng).

Có thể dùng hệ quản lý ống hơi Air Glide mới cho cầu trục xoay của Knight.

Tính năng và lợi ích

Tính năng

Lắp cho cầu trục xoay Knight MJBA2100, MJBA2200, MJBA2300 và MJBA2600.
Cấp khí cho đồ gá.
Bộ treo ống kiểu festoon gồm:
- Giá đỡ, đầu nối, van điều áp, khóa khí và cáp dẫn hướng cho một (1) cầu trục xoay.
Đường kính đầu nối ống: 1/2 in. [12.7mm].

Tùy chọn

Bộ không gồm ống thẳng hoặc ống xoắn.
Ống có thể mua riêng.
Hệ quản lý ống hơi Air Glide

Video

*Cầu trục xoay dùng hệ Air Glide

Phụ kiện

Giá treo 1

TRH2020Giá treo song song

Khối lượng: 5.6 lbs. [2.53kg]

Xem chi tiết

Giá treo song song TRH2020 của Knight Global treo thanh ray dòng TR2000 bằng cách lắp vào thanh ray dòng RAD4110, RAD6110 và RAD7510 của Knight. Giá treo cho phép thanh ray TR2000 chạy song song với hệ thanh ray Knight có sẵn. Giá treo TRH2020 được phủ lớp chống ăn mòn thân thiện môi trường.

Lắp lên thanh ray dòng RAD4110, RAD6110 và RAD7510.
Treo thanh ray dòng TR2000 của Knight.
Phủ lớp chống ăn mòn thân thiện môi trường. ** (Autophoretic ACC 900®).

Bản vẽ CAD

Con lăn ống hơi 6

MRMA4814Con lăn ống hơi

Tải tối đa: 50 lbs. [22kg]
Khối lượng: 3.2 lbs. [1.45kg]

Xem chi tiết

Con lăn ống hơi MRMA4814 của Knight Global mang hệ ống treo võng (festoon) trên hệ thanh ray nhôm treo trên cao dòng RAD7510 của Knight. Khi dùng con lăn ống hơi MRMA4814 của Knight, bố trí bu lông chữ "U" xen kẽ từ trong ra ngoài lúc lắp ống treo võng (festoon) để chiều dài dồn (stack-up) tối thiểu. Con lăn ống hơi Knight được chế tạo từ thép cán nóng tẩy gỉ, phủ dầu cấp thương mại, độ bền kéo ± 49 ksi, giới hạn chảy ± 30 ksi.

Mang ống treo võng (festoon) trong các bộ quản lý ống hơi.
Bánh xe nylon chịu va đập cao, gia cường sợi thủy tinh.
Con lăn dẫn hướng bên có vòng bi tích hợp.
Vòng bi hai nắp chắn ngăn bụi bẩn, không cần bôi trơn.
Nhiệt độ làm việc liên tục tối thiểu/tối đa ở 100% tải: -20 °F đến 248 °F.

Bản vẽ CAD

MRMA6114Con lăn ống hơi

Khối lượng: 3.1 lbs. [1.41kg].

Xem chi tiết

Mang hệ ống/cáp treo võng (festoon) cho hệ thanh ray nhôm treo trên cao dòng RAD6110 của Knight. Khi dùng con lăn ống hơi MRMA6114 của Knight, bố trí bu lông chữ "U" xen kẽ từ trong ra ngoài lúc lắp ống treo võng (festoon) để chiều dài dồn (stack-up) tối thiểu.

Mang ống treo võng (festoon) trong các bộ quản lý ống hơi.
Bánh xe nylon chịu va đập cao, gia cường sợi thủy tinh.
Con lăn dẫn hướng bên có vòng bi tích hợp.
Vòng bi hai nắp chắn ngăn bụi bẩn, không cần bôi trơn.
Nhiệt độ làm việc liên tục tối thiểu/tối đa ở 100% tải: -20 °F đến 248 °F.

Bản vẽ CAD

MRMA4019Con lăn ống hơi

Tải tối đa: 50 lbs. [22kg]
Khối lượng: 2.8 lbs. [1.27kg]

Xem chi tiết

Con lăn ống hơi MRMA4019 của Knight Global mang hệ ống treo võng (festoon) trên hệ thanh ray nhôm treo trên cao dòng RAD4110 của Knight. Khi dùng con lăn ống hơi MRMA4019 của Knight, bố trí bu lông chữ "U" xen kẽ từ trong ra ngoài lúc lắp ống treo võng (festoon) để chiều dài dồn (stack-up) tối thiểu. Con lăn ống hơi Knight được chế tạo từ thép cán nóng tẩy gỉ, phủ dầu cấp thương mại, độ bền kéo ± 49 ksi, giới hạn chảy ± 30 ksi.

Mang ống treo võng (festoon) trong các bộ quản lý ống hơi.
Bánh xe nylon chịu va đập cao, gia cường sợi thủy tinh.
Con lăn dẫn hướng bên có vòng bi tích hợp.
Vòng bi hai nắp chắn ngăn bụi bẩn, không cần bôi trơn.
Nhiệt độ làm việc liên tục tối thiểu/tối đa ở 100% tải: -20 °F đến 248 °F.

Bản vẽ CAD

MRMA6115Con lăn ống hơi có giá đỡ cáp

Tải tối đa: 50 lbs. [22kg].
Khối lượng: 4.6 lbs. [2.09kg].

Xem chi tiết

Con lăn ống hơi có giá đỡ cáp MRMA6115 đỡ hệ cáp điện treo võng (festoon) cho hệ thanh ray nhôm treo trên cao dòng RAD6110 của Knight. Giá đỡ cáp có dây dán velcro giúp lắp cáp điện nhanh và dễ. Đỡ được cáp hoặc ống cỡ đến 2 in. [51mm].

Khi lắp ống treo võng (festoon), bố trí bu lông chữ "U" xen kẽ từ trong ra ngoài. Cách này giúp chiều dài dồn (stack-up) tối thiểu.

Chạy bên trong thanh ray dòng RAD6110.
Dây dán velcro.
Đỡ cáp và hệ ống treo võng (festoon).
Bánh xe nylon chịu va đập cao, gia cường sợi thủy tinh.
Con lăn dẫn hướng bên có vòng bi tích hợp.
Vòng bi hai nắp chắn ngăn bụi bẩn, không cần bôi trơn.
Nhiệt độ làm việc liên tục tối thiểu/tối đa ở 100% tải: -20 °F đến 248 °F.

Bản vẽ CAD

MRMA4815Con lăn ống hơi có giá đỡ cáp

Tải tối đa: 50 lbs. [22kg]
Khối lượng: 4.6 lbs. [2.09kg]

Xem chi tiết

Con lăn ống hơi có giá đỡ cáp MRMA4815 của Knight Global đỡ hệ cáp điện treo võng (festoon) cho hệ thanh ray nhôm treo trên cao dòng RAD7510 của Knight. Có dây dán velcro giúp lắp cáp điện nhanh và dễ. MRMA4815 đỡ được cáp hoặc ống cỡ đến 2 in. [51mm]. Con lăn ống hơi Knight được chế tạo từ thép cán nóng tẩy gỉ, phủ dầu cấp thương mại, độ bền kéo ± 49 ksi, giới hạn chảy ± 30 ksi.

Dây dán velcro.
Đỡ cáp và hệ ống treo võng (festoon).
Bánh xe nylon chịu va đập cao, gia cường sợi thủy tinh.
Con lăn dẫn hướng bên có vòng bi tích hợp.
Vòng bi hai nắp chắn ngăn bụi bẩn, không cần bôi trơn.
Nhiệt độ làm việc liên tục tối thiểu/tối đa ở 100% tải: -20 °F đến 248 °F.

Bản vẽ CAD

Con lăn ống hơi chạy cáp dẫn hướng MRMA4494

MRMA4494Con lăn ống hơi chạy cáp dẫn hướng

Khối lượng: 2.3 lbs. [1.04kg].

Xem chi tiết

Mang hệ ống treo võng (festoon) hoặc cáp cho hệ thanh ray nhôm treo trên cao dòng RAD4110, RAD6110 và RAD7510 của Knight. MRMA4494 của Knight chạy trên dây dẫn (tag line) bên hông hệ thanh ray và tận dụng toàn bộ chiều dài ray, nên chiều dài dồn (stack-up) bằng 0. Khi lắp ống treo võng (festoon), bố trí bu lông chữ "U" xen kẽ từ trong ra ngoài. Cách này giúp chiều dài dồn (stack-up) tối thiểu.

Chạy trên dây dẫn (tag line) bên hông thanh ray dòng RAD4100, RAD4110, RAD6110, RAD7500 và RAD7510.
Chiều dài dồn (stack-up) bằng 0.
Mang ống hoặc cáp treo võng (festoon) trong các bộ quản lý ống hơi.
Bánh xe nylon chịu va đập cao, gia cường sợi thủy tinh.
Vòng bi hai nắp chắn ngăn bụi bẩn, không cần bôi trơn.
Nhiệt độ làm việc liên tục tối thiểu/tối đa ở 100% tải: -20 °F đến 248 °F.

Bản vẽ CAD

Quản lý ống hơi 3

JSA9137Cụm khớp nối khí xoay 360°

Khối lượng: 1.9 lbs. [0.86kg]
Kiểu cầu trục: MJBA2100 MJBA2200 MJBA2300 MJBA2600

Xem chi tiết

Bộ JSA9137 của Knight Global cho phép cầu trục xoay quay 360° mà không làm xoắn ống cấp khí. Dùng được với các dòng cầu trục xoay MJBA2100, MJBA2200, MJBA2300 và MJBA2600 của Knight.

Cho phép xoay liên tục 360°.
Hỗ trợ cấp khí cho đồ gá.
Đường kính đầu nối ống: 1/2 in. [12.7mm].
Bộ không kèm ống hơi thẳng.
Ống hơi mua riêng.

Bản vẽ CAD

JSA9135Bộ quản lý ống hơi (ống xoắn)

Kiểu cầu trục: MJBA2200 MJBA2300 MJBA2600

Xem chi tiết

Bộ JSA9135 của Knight Global dùng để gắn ống hơi xoắn lên các dòng cầu trục xoay MJBA2200, MJBA2300 và MJBA2600 của Knight. Bộ cấp khí cho đồ gá và đồ gá cuối (end effector). Gồm đủ bát gá, đầu nối, van điều áp, van khóa khí (lock-out) và cáp treo đỡ (messenger cable) cho (1) một cầu trục xoay.

Cấp khí cho đồ gá.
Đường kính đầu nối ống: 1/2 in. [12.7mm].
Bộ không kèm ống hơi xoắn.
Ống hơi mua riêng.

Bản vẽ CAD

JSA9140Bộ quản lý ống hơi (ống thẳng)

Kiểu cầu trục: MJBA2100 MJBA2200 MJBA2300 MJBA2600

Xem chi tiết

Bộ JSA9140 của Knight Global dùng để gắn ống hơi thẳng lên các dòng cầu trục xoay MJBA2100, MJBA2200, MJBA2300 và MJBA2600 của Knight. Bộ cấp khí cho đồ gá và đồ gá cuối (end effector). Gồm đủ bát gá, đầu nối, van điều áp và van khóa khí (lock-out) cho (1) một cầu trục xoay.
