Quản lý ống hơi cho thanh ray kín

Name: Quản lý ống hơi cho thanh ray kín
Brand: FullSharp

Tổng quan

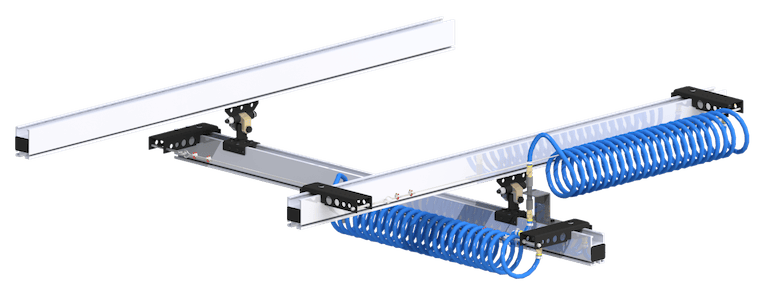

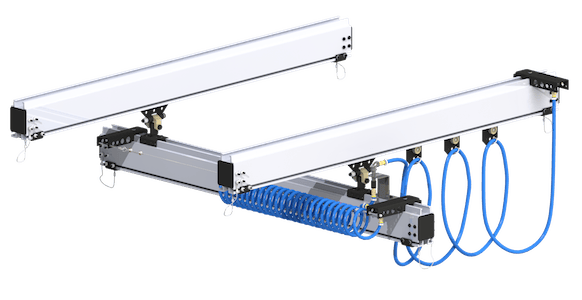

Bộ quản lý ống hơi của Knight Global có đủ chi tiết để đi đường cấp khí nén dọc thanh ray kín nhanh và gọn. Có bộ cho ống thẳng hoặc ống xoắn, dùng cho ray chạy hoặc dầm cầu.

Bộ quản lý ống hơi của Knight Global cung cấp mọi thứ cần thiết để lắp đặt hệ cấp khí nén nhanh và hiệu quả. Knight có bộ cho hệ ống thẳng hoặc ống xoắn, cũng như bộ dùng cho ray chạy hoặc dầm cầu.

Để biết thêm về bộ quản lý ống hơi Knight hoặc cần chọn đúng bộ cho hệ thống của bạn, FullSharp (đại diện Knight Global) hỗ trợ tư vấn theo dòng ray, chiều dài ray chạy/dầm cầu và kiểu ống.

Đặc điểm và lợi ích

Đặc điểm

Lắp vào thanh ray dòng RAD4110, RAD6110 và RAD7510.
Cấu hình ống xoắn hoặc ống thẳng, dùng cho ray chạy hoặc dầm cầu.
Cấp khí cho air balancer, xe kéo, đồ gá và đồ gá cuối (end effector).
Bộ festoon gồm:
- Giá đỡ, khớp nối và cáp treo dẫn hướng cho (1) một ray chạy HOẶC (1) một dầm cầu.
Đường kính đầu nối ống: 1/2 in. [12.7mm].

Lưu ý

Bộ không kèm ống xoắn/ống thẳng và van điều áp.
Ống và van điều áp có thể mua riêng.
Cứ mỗi 5 ft. [1.5m] chiều dài ray dùng (1) con lăn ống hơi (chỉ áp dụng với ống thẳng).
Có kèm giá chuyển tiếp dầm cầu để (2) hai vòng ống xoắn đầu tiên không kéo lê trên cáp treo dẫn hướng.

Phụ kiện

Giá treo 1

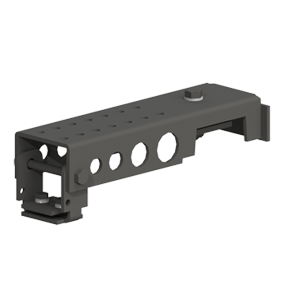

TRH2020Giá treo song song

Khối lượng: 5.6 lbs. [2.53kg]

Xem chi tiết

Giá treo song song TRH2020 của Knight Global treo thanh ray dòng TR2000 bằng cách lắp vào thanh ray dòng RAD4110, RAD6110 và RAD7510 của Knight. Giá treo cho phép thanh ray TR2000 chạy song song với hệ thanh ray Knight có sẵn. Giá treo TRH2020 được phủ lớp chống ăn mòn thân thiện môi trường.

Lắp lên thanh ray dòng RAD4110, RAD6110 và RAD7510.
Treo thanh ray dòng TR2000 của Knight.
Phủ lớp chống ăn mòn thân thiện môi trường. ** (Autophoretic ACC 900®).

Bản vẽ CAD

Quản lý ống hơi 5

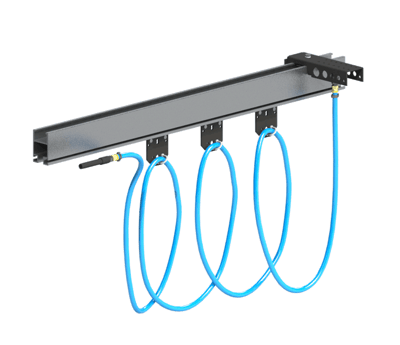

Bộ quản lý ống thẳng cho ray chạy MRMS4310

MRMS4310Bộ quản lý ống thẳng cho ray chạy

Xem chi tiết

Bộ quản lý ống thẳng trên ray chạy MRMS4310 gắn ống thẳng lên thanh ray dòng RAD4110, RAD6110 và RAD7510 của Knight. Bộ cấp khí cho air balancer, xe kéo, đồ gá hoặc đồ gá cuối (end effector). Bộ gồm: đủ giá đỡ, đầu nối và cáp treo dẫn hướng (messenger cable) cho (1) một ray chạy. Ống thẳng và bộ điều áp được bán riêng.

Cấp khí cho air balancer, xe kéo, đồ gá và đồ gá cuối (end effector).
Bộ festoon gồm: giá đỡ, đầu nối và cáp treo dẫn hướng (messenger cable) cho (1) một ray chạy.
Đường kính đầu nối ống: 1/2 in. [12.7mm].
Bộ không kèm ống thẳng và bộ điều áp.
Ống và bộ điều áp được bán riêng.

Bản vẽ CAD

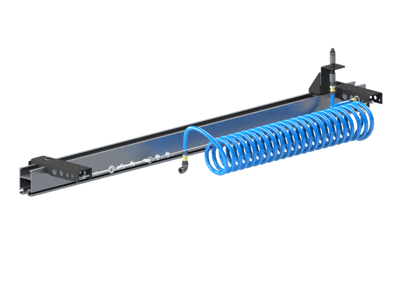

Bộ quản lý ống xoắn cho dầm cầu MRMS4309

MRMS4309Bộ quản lý ống xoắn cho dầm cầu

Xem chi tiết

Bộ quản lý ống xoắn trên dầm cầu MRMS4309 gắn ống xoắn lên thanh ray dòng RAD4110, RAD6110 và RAD7510 của Knight. Bộ cấp khí cho air balancer, xe kéo, đồ gá hoặc đồ gá cuối (end effector). Bộ gồm: đủ giá đỡ, đầu nối và cáp treo dẫn hướng (messenger cable) cho (1) một dầm cầu. Ống xoắn và bộ điều áp được bán riêng.

Cấp khí cho air balancer, xe kéo, đồ gá và đồ gá cuối (end effector).
Bộ festoon gồm: giá đỡ, đầu nối và cáp treo dẫn hướng (messenger cable) cho (1) một dầm cầu.
Đường kính đầu nối ống: 1/2 in. [12.7mm].
Bộ không kèm ống xoắn hoặc bộ điều áp.
Ống và bộ điều áp được bán riêng.

Bản vẽ CAD

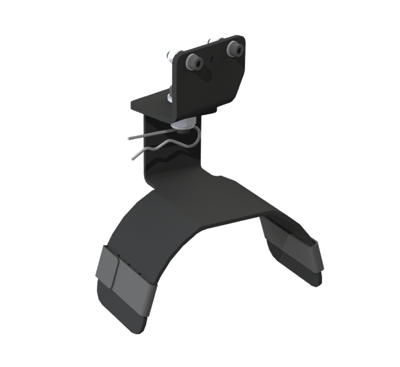

MRMA4301Giá đỡ cáp có dây dán velcro

Khối lượng: 1.04 lbs. [0.47kg].

Xem chi tiết

Giá đỡ cáp có dây dán velcro MRMA4301 đỡ cáp điện hoặc ống khí treo võng (festoon) cho hệ thanh ray treo trên cao. Dây dán velcro giúp lắp cáp điện hoặc ống khí nhanh và dễ.

Kết cấu thép.
Khớp xoay.
Đỡ cáp điện hoặc ống khí cỡ đến 2 in. [51mm].
Dây dán velcro, lắp nhanh và dễ.
Thiết kế xoay giúp chiều dài dồn (stack-up) tối thiểu.

Bản vẽ CAD

MRMA4488Cụm giá lắp bộ lọc/điều áp

Khối lượng: 3.2 lbs. [1.45kg].

Xem chi tiết

Lắp lên hệ thanh ray nhôm dòng RAD4110, RAD6110 và RAD7510 của Knight. Cụm giá lắp bộ lọc/điều áp MRMA4488 của Knight điều khiển lưu lượng khí cấp cho hệ cầu trục trạm làm việc.

Bộ lọc và bộ điều áp ren NPT: 1/2 in. [12.7mm].
Đồng hồ áp suất, ống và đầu nối.
Điều khiển lưu lượng khí cấp cho cầu trục trạm làm việc.
Dùng được trong các bộ quản lý ống hơi cho thanh ray nhôm Knight.

Bản vẽ CAD

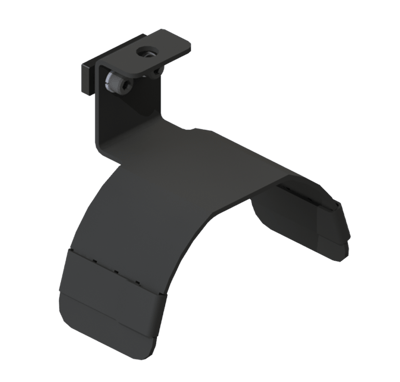

MRMA4304Giá đỡ cáp đầu cố định

Khối lượng: 1.5 lbs. [0.70kg]

Xem chi tiết

MRMA4304 là giá đỡ cáp cố định dùng trong hệ quản lý ống hơi. Giá đỡ cáp điện hoặc ống khí treo võng (festoon) cho hệ thanh ray treo trên cao. Giá đỡ cáp đầu cố định dùng được với thanh ray dòng RAD7510, RAD6110 và RAD4110 của Knight. MRMA4304 không cho giá đỡ xoay. Dây dán velcro giúp lắp ống nhanh và dễ.

Dùng với thanh ray dòng RAD7510, 6110 hoặc 4110.
Kết cấu thép.
Thiết kế cố định.
Đỡ cáp điện hoặc ống khí cỡ đến 2 in. [51mm].
Dây dán velcro, lắp nhanh và dễ.

Bản vẽ CAD

Con lăn ống hơi 6

MRMA4814Con lăn ống hơi

Tải tối đa: 50 lbs. [22kg]
Khối lượng: 3.2 lbs. [1.45kg]

Xem chi tiết

Con lăn ống hơi MRMA4814 của Knight Global mang hệ ống treo võng (festoon) trên hệ thanh ray nhôm treo trên cao dòng RAD7510 của Knight. Khi dùng con lăn ống hơi MRMA4814 của Knight, bố trí bu lông chữ "U" xen kẽ từ trong ra ngoài lúc lắp ống treo võng (festoon) để chiều dài dồn (stack-up) tối thiểu. Con lăn ống hơi Knight được chế tạo từ thép cán nóng tẩy gỉ, phủ dầu cấp thương mại, độ bền kéo ± 49 ksi, giới hạn chảy ± 30 ksi.

Mang ống treo võng (festoon) trong các bộ quản lý ống hơi.
Bánh xe nylon chịu va đập cao, gia cường sợi thủy tinh.
Con lăn dẫn hướng bên có vòng bi tích hợp.
Vòng bi hai nắp chắn ngăn bụi bẩn, không cần bôi trơn.
Nhiệt độ làm việc liên tục tối thiểu/tối đa ở 100% tải: -20 °F đến 248 °F.

Bản vẽ CAD

MRMA6114Con lăn ống hơi

Khối lượng: 3.1 lbs. [1.41kg].

Xem chi tiết

Mang hệ ống/cáp treo võng (festoon) cho hệ thanh ray nhôm treo trên cao dòng RAD6110 của Knight. Khi dùng con lăn ống hơi MRMA6114 của Knight, bố trí bu lông chữ "U" xen kẽ từ trong ra ngoài lúc lắp ống treo võng (festoon) để chiều dài dồn (stack-up) tối thiểu.

Mang ống treo võng (festoon) trong các bộ quản lý ống hơi.
Bánh xe nylon chịu va đập cao, gia cường sợi thủy tinh.
Con lăn dẫn hướng bên có vòng bi tích hợp.
Vòng bi hai nắp chắn ngăn bụi bẩn, không cần bôi trơn.
Nhiệt độ làm việc liên tục tối thiểu/tối đa ở 100% tải: -20 °F đến 248 °F.

Bản vẽ CAD

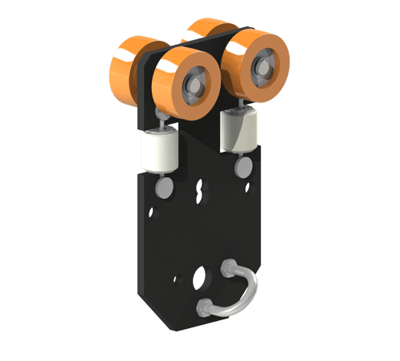

MRMA4019Con lăn ống hơi

Tải tối đa: 50 lbs. [22kg]
Khối lượng: 2.8 lbs. [1.27kg]

Xem chi tiết

Con lăn ống hơi MRMA4019 của Knight Global mang hệ ống treo võng (festoon) trên hệ thanh ray nhôm treo trên cao dòng RAD4110 của Knight. Khi dùng con lăn ống hơi MRMA4019 của Knight, bố trí bu lông chữ "U" xen kẽ từ trong ra ngoài lúc lắp ống treo võng (festoon) để chiều dài dồn (stack-up) tối thiểu. Con lăn ống hơi Knight được chế tạo từ thép cán nóng tẩy gỉ, phủ dầu cấp thương mại, độ bền kéo ± 49 ksi, giới hạn chảy ± 30 ksi.

Mang ống treo võng (festoon) trong các bộ quản lý ống hơi.
Bánh xe nylon chịu va đập cao, gia cường sợi thủy tinh.
Con lăn dẫn hướng bên có vòng bi tích hợp.
Vòng bi hai nắp chắn ngăn bụi bẩn, không cần bôi trơn.
Nhiệt độ làm việc liên tục tối thiểu/tối đa ở 100% tải: -20 °F đến 248 °F.

Bản vẽ CAD

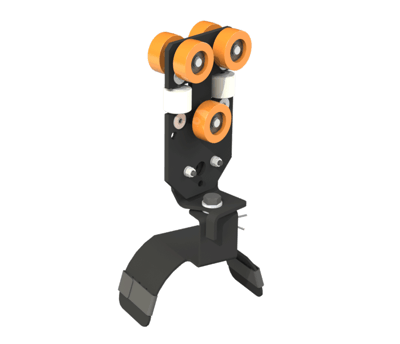

MRMA6115Con lăn ống hơi có giá đỡ cáp

Tải tối đa: 50 lbs. [22kg].
Khối lượng: 4.6 lbs. [2.09kg].

Xem chi tiết

Con lăn ống hơi có giá đỡ cáp MRMA6115 đỡ hệ cáp điện treo võng (festoon) cho hệ thanh ray nhôm treo trên cao dòng RAD6110 của Knight. Giá đỡ cáp có dây dán velcro giúp lắp cáp điện nhanh và dễ. Đỡ được cáp hoặc ống cỡ đến 2 in. [51mm].

Khi lắp ống treo võng (festoon), bố trí bu lông chữ "U" xen kẽ từ trong ra ngoài. Cách này giúp chiều dài dồn (stack-up) tối thiểu.

Chạy bên trong thanh ray dòng RAD6110.
Dây dán velcro.
Đỡ cáp và hệ ống treo võng (festoon).
Bánh xe nylon chịu va đập cao, gia cường sợi thủy tinh.
Con lăn dẫn hướng bên có vòng bi tích hợp.
Vòng bi hai nắp chắn ngăn bụi bẩn, không cần bôi trơn.
Nhiệt độ làm việc liên tục tối thiểu/tối đa ở 100% tải: -20 °F đến 248 °F.

Bản vẽ CAD

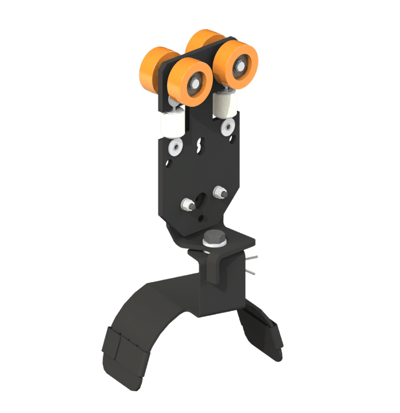

MRMA4215Con lăn ống hơi có giá đỡ cáp

Tải tối đa: 50 lbs. [22kg]
Khối lượng: 4.2 lbs. [1.91kg]

Xem chi tiết

Con lăn ống hơi có giá đỡ cáp MRMA4215 của Knight Global đỡ hệ cáp điện treo võng (festoon) cho hệ thanh ray nhôm dòng RAD4110 của Knight. Có dây dán velcro giúp lắp cáp điện nhanh và dễ. MRMA4215 đỡ được cáp hoặc ống cỡ đến 2 in. [51mm]. Con lăn ống hơi Knight được chế tạo từ thép cán nóng tẩy gỉ, phủ dầu cấp thương mại, độ bền kéo ± 49 ksi, giới hạn chảy ± 30 ksi.

Dây dán velcro.
Bánh xe nylon chịu va đập cao, gia cường sợi thủy tinh.
Đỡ cáp và hệ ống treo võng (festoon).
Con lăn dẫn hướng bên có vòng bi tích hợp.
Vòng bi hai nắp chắn ngăn bụi bẩn, không cần bôi trơn.
Nhiệt độ làm việc liên tục tối thiểu/tối đa ở 100% tải: -20 °F đến 248 °F.

Bản vẽ CAD

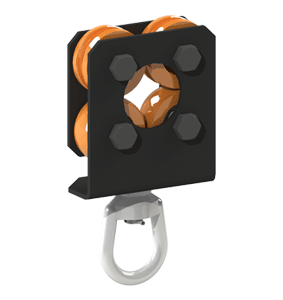

Con lăn ống hơi chạy cáp dẫn hướng MRMA4494

MRMA4494Con lăn ống hơi chạy cáp dẫn hướng

Khối lượng: 2.3 lbs. [1.04kg].

Xem chi tiết

Mang hệ ống treo võng (festoon) hoặc cáp cho hệ thanh ray nhôm treo trên cao dòng RAD4110, RAD6110 và RAD7510 của Knight. MRMA4494 của Knight chạy trên dây dẫn (tag line) bên hông hệ thanh ray và tận dụng toàn bộ chiều dài ray, nên chiều dài dồn (stack-up) bằng 0. Khi lắp ống treo võng (festoon), bố trí bu lông chữ "U" xen kẽ từ trong ra ngoài. Cách này giúp chiều dài dồn (stack-up) tối thiểu.

Chạy trên dây dẫn (tag line) bên hông thanh ray dòng RAD4100, RAD4110, RAD6110, RAD7500 và RAD7510.
Chiều dài dồn (stack-up) bằng 0.
Mang ống hoặc cáp treo võng (festoon) trong các bộ quản lý ống hơi.
Bánh xe nylon chịu va đập cao, gia cường sợi thủy tinh.
Vòng bi hai nắp chắn ngăn bụi bẩn, không cần bôi trơn.
Nhiệt độ làm việc liên tục tối thiểu/tối đa ở 100% tải: -20 °F đến 248 °F.
