Khớp xoay dưới, khớp nối tháo nhanh cho ống hút chân không ANVER

Các cụm lắp giữa đầu nâng và bộ gá mặt hút của ống hút chân không ANVER VT: khớp nối tháo nhanh, khớp xoay dưới, khớp xoay vạn năng, đầu chuyển nghiêng 90° và thanh nối dài, kèm bảng mã hàng theo dòng Mini và Standard.

Yêu cầu báo giá

Khớp nối tháo nhanh có khóa lò xo cho hệ thống ống hút chân không

Khớp nối tháo nhanh giúp thay nhanh bộ gá mặt hút khỏi đầu nâng

Tài liệu PDF của hãng

Khớp nối tháo nhanh có khóa lò xo lắp trên ống hút chân không ANVER

Khớp nối tháo nhanh có khóa lò xo cho ống hút chân không ANVER giúp thay đầu nâng nhanh và dễ. Người vận hành thay nhanh bộ gá mặt hút của ống hút chân không theo từng yêu cầu nâng hạ khác nhau. Dùng khớp nối này giảm tối đa thời gian dừng máy, tăng tối đa năng suất. Thiết kế của ANVER cho phép xoay mặt hút và khóa tại vị trí bằng các điểm dừng cách nhau 90 độ. Chế tạo bằng nhôm.

(Trong hình là VT-QRT-S-4P và VT-QRB-S-4P. Xem trong bảng bên dưới)

Thông tin đặt hàng khớp nối tháo nhanh

Khớp nối tháo nhanh cho ống hút chân không dòng VT

Ảnh sản phẩm

Mã hàng

Mô tả

Lắp vào

Chiều cao tăng thêm

Khối lượng lb (Kg)

Dùng cho các model ống hút chân không ANVER VT

Dùng cho hệ thống ống hút chân không dòng Mini – tải nâng 450 lb

VT-QRT-M-4P

Khớp nối tháo nhanh trên Mini, có khóa lò xo

Đầu nâng của ống hút (phía trên)

Xem khớp nối tháo nhanh dưới

0.73
(0.33)

VT-QRTA-MS-4P

Cụm chuyển đổi khớp nối tháo nhanh trên, từ thân đầu nâng Mini sang khớp nối tháo nhanh trên Standard (VT-QRT-S-4P)

Đầu nâng của ống hút (phía trên)

.88
(23)

1.74
(0.79)

VT-QRB-M-4P

Khớp nối tháo nhanh dưới Mini, có khóa lò xo

Bộ gá mặt hút (phía dưới)

1.6
(41)

0.87
(0.39)

VT-QRB-M-T1-4P

Khớp nối tháo nhanh dưới Mini, dùng cho mặt hút đơn cỡ nhỏ kiểu lắp T1

Bộ gá mặt hút (phía dưới)

1.97
(50)

1.18
(0.54)

Dùng cho hệ thống ống hút chân không dòng Mini tay súng (Pistol Grip) – tải nâng 100 lb

VT-QRT-PG-4P

Khớp nối tháo nhanh trên Mini tay súng (Pistol Grip), có khóa lò xo

Đầu nâng của ống hút (phía trên)

Xem khớp nối tháo nhanh dưới

0.54
(0.24)

Ống hút chân không ANVER VT100 tay súng (Pistol Grip)

VT-QRB-PG-4P

Khớp nối tháo nhanh dưới Mini tay súng (Pistol Grip), có khóa lò xo

Bộ gá mặt hút (phía dưới)

1.6
(41)

0.22
(0.10)

Dùng cho hệ thống ống hút chân không dòng Standard – tải nâng 700 lb

VT-QRT-S-4P

Khớp nối tháo nhanh trên Standard, có khóa lò xo

Đầu nâng của ống hút (phía trên)

Xem khớp nối tháo nhanh dưới

2.05
(0.93)

Ống hút chân không ANVER VT160

Ống hút chân không ANVER VT180

Ống hút chân không ANVER VT230

VT-QRB-S-4P

Khớp nối tháo nhanh dưới Standard, có khóa lò xo

Bộ gá mặt hút (phía dưới)

2.02
(51)

1.68
(0.76)

VT-QRB-S-T1-4P

Khớp nối tháo nhanh dưới Standard, dùng cho mặt hút đơn cỡ nhỏ kiểu lắp T1

Bộ gá mặt hút (phía dưới)

2.52
(64)

2.86
(1.30)

13600085 C

Khớp nối tháo nhanh thép không gỉ cho hệ thống ống hút chân không

Khớp nối tháo nhanh giúp thay nhanh bộ gá mặt hút khỏi đầu nâng

Tài liệu PDF của hãng

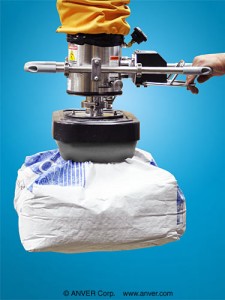

Ống hút chân không ANVER nâng bao dùng khớp nối tháo nhanh

Nhóm khớp nối tháo nhanh thép không gỉ ANVER

Khớp nối tháo nhanh ANVER có chú thích các bộ phận

Khớp nối tháo nhanh cho ống hút chân không ANVER, chế tạo bằng thép không gỉ 304, cho phép người vận hành thay nhanh bộ gá mặt hút của ống hút chân không theo từng yêu cầu nâng hạ khác nhau. Dùng khớp nối này giảm tối đa thời gian dừng máy, tăng tối đa năng suất. Thiết kế của ANVER cho phép xoay mặt hút trọn vòng và khóa ở bất kỳ vị trí nào. Lưu ý: cụm khớp nối tháo nhanh hoàn chỉnh làm tăng thêm 2.65″ (67 mm) vào chiều cao lắp đặt yêu cầu của toàn hệ thống.

Thông tin đặt hàng khớp nối tháo nhanh

Khớp nối tháo nhanh cho ống hút chân không dòng VT

Ảnh sản phẩm

Mã hàng

Mô tả

Lắp vào

Chiều cao tăng thêm

Khối lượng lb (Kg)

Dùng cho các model ống hút chân không ANVER VT

Dùng cho hệ thống ống hút chân không dòng Mini

VT-QRT-M

Khớp nối tháo nhanh trên Mini – thép không gỉ

Đầu nâng của ống hút (phía trên)

2.65
(67)

1.56
(0.71)

VT-QRB-M

Khớp nối tháo nhanh dưới Mini – thép không gỉ

Bộ gá mặt hút (phía dưới)

0.65
(0.29)

Dùng cho hệ thống ống hút chân không dòng Standard – đường kính 2″

VT-QRT-S

Khớp nối tháo nhanh trên Standard 2 inch – thép không gỉ

Đầu nâng của ống hút (phía trên)

2.65
(67)

2.19
(0.99)

Ống hút chân không ANVER VT180

VT-QRB-S

Khớp nối tháo nhanh dưới Standard 2 inch – thép không gỉ

Bộ gá mặt hút (phía dưới)

1.31
(0.59)

Dùng cho hệ thống ống hút chân không dòng Standard – đường kính 4″

VT-QRT-S-HD

Khớp nối tháo nhanh trên Standard tải nặng 4 inch – thép không gỉ

Đầu nâng của ống hút (phía trên)

2.65
(67)

2.68
(1.21)

VT-QRB-S-HD

Khớp nối tháo nhanh dưới Standard tải nặng 4 inch – thép không gỉ

Bộ gá mặt hút (phía dưới)

1.75
(0.79)

13600086 A

Hệ thống ống hút chân không – cụm khớp xoay dưới và khớp xoay vạn năng

Tài liệu PDF của hãng

Cụm khớp xoay dưới ANVER VT-SW-M cho ống hút chân không

Đặc điểm cụm khớp xoay dưới:

Cụm khớp xoay dưới 360°, chế tạo bằng thép không gỉ 304, cho phép vật nâng xoay trọn vòng bên dưới đầu điều khiển của ống hút chân không. Nhờ đó vật đang hút được xoay chính xác vào vị trí, trong khi đầu điều khiển vẫn ở phía trước người vận hành.
Giúp định vị vật nâng dễ hơn và chính xác hơn. Thường dùng khi dỡ thùng carton từ pallet sang một tấm kê hàng (skid) có hướng xếp khác.
Thiết kế để xoay nhẹ nhàng, có lực cản vừa đủ để vật nâng không tự xoay mãi.

Thông số kích thước cụm khớp xoay dưới:

Bản vẽ kích thước A, B của cụm khớp xoay dưới

Ảnh sản phẩm

Mã hàng

A
in. (mm)

B
in. (mm)

Khối lượng lb (Kg)

Dùng cho hệ thống VT:

Dùng cho hệ thống ống hút chân không dòng Mini

VT-SW-M

3.15
(80)

2.0
(51)

2.17
(0.98)

VT-SW-M-LP

3.15
(80)

2.0
(51)

2.46
(1.12)

Dùng cho hệ thống ống hút chân không dòng Standard

VT-SW-S

4.72
(120)

1.8
(45)

3.97
(1.80)

VT-SW-S-LP

4.72
(120)

1.8
(45)

4.14
(1.88)

Đầu chuyển nghiêng cho hệ thống ống hút chân không

Đầu chuyển nghiêng 90°

Đầu chuyển nghiêng 90° ANVER cho hệ thống ống hút chân không

Đầu chuyển nghiêng 90° – kiểu lắp dưới đầu nâng

Ống hút chân không ANVER có thể lắp nhiều loại đầu chuyển để công việc nâng hạ đơn giản nhất có thể. Đầu chuyển nghiêng 90° cho phép người vận hành chuyển vật nâng dễ dàng giữa tư thế nằm ngang và thẳng đứng. Cụm thép không gỉ chắc chắn này nối mặt dưới của đầu nâng với mặt trên của bộ gá mặt hút, giúp kiểm soát vật nâng tốt hơn.

Đặc điểm:

Chốt định vị giữ mặt hút đúng vị trí khi hút theo phương thẳng đứng.
Ống mềm chân không và hai gioăng làm kín bảo đảm mối nối kín khí.
Kết cấu thép không gỉ bền chắc.
Kiểu bố trí lỗ theo chuẩn công nghiệp, lắp được với hầu hết mặt hút hoặc đầu nâng.

Mã hàng	Khối lượng lb (Kg)	Mô tả
Dùng cho hệ thống ống hút chân không dòng Mini
VT-TILT-M	3.00 (1.36)	Bộ lật nghiêng 90° bằng trọng lực cho ống hút chân không dòng Mini
VT-TILT-M-H	3.64 (1.65)	Bộ lật nghiêng 90° bằng trọng lực cho ống hút chân không dòng Mini, có tay cầm
Dùng cho hệ thống ống hút chân không dòng Standard
VT-TILT-S	6.44 (2.92)	Bộ lật nghiêng 90° bằng trọng lực cho ống hút chân không dòng Standard
VT-TILT-S-H	7.01 (3.18)	Bộ lật nghiêng 90° bằng trọng lực cho ống hút chân không dòng Standard, có tay cầm

Khớp xoay vạn năng cho ống hút chân không – thép không gỉ

Cụm khớp xoay vạn năng cho ống hút chân không

Đặc điểm khớp xoay vạn năng:

Khớp xoay vạn năng thép không gỉ của ANVER dùng để giảm hao mòn cho ống nâng chân không khi nâng các vật hơi lệch tâm.
Khớp xoay vạn năng bảo đảm trọng lượng vật nâng treo ngay dưới tâm của ống nâng chân không, kéo dài tuổi thọ ống nâng.
Kết cấu chất lượng cao bằng thép không gỉ dày, mọi điểm chịu mài mòn đều dùng bạc lót nylon. Khớp xoay có bốn lỗ lắp, trong đó hai lỗ lắp vừa với hầu hết ống hút chân không khác trên thị trường.

Thông số kích thước khớp xoay vạn năng

Bản vẽ kích thước A, B của cụm khớp xoay vạn năng

Mã hàng khớp xoay

A
in. (mm)

B
in. (mm)

Khối lượng lb (Kg)

Dùng cho hệ thống VT:

Dùng cho hệ thống ống hút chân không dòng Mini

VT-UAS-M

3.15
(80)

4.75
(121)

3.49
(1.58)

Dùng cho hệ thống ống hút chân không dòng Standard

VT-UAS-S

4.72
(120)

5.75
(146)

6.36
(2.88)

13600105 A

Thanh nối dài tháo nhanh

Thanh nối dài tháo nhanh ANVER hữu ích cho các ứng dụng phải lấy vật nâng ở vị trí khó xoay xở ống nâng. Nhờ tạo khoảng cách dài hơn từ đầu nâng tới bộ gá mặt hút, thanh nối dài giúp ống hút chân không vận hành thoải mái và dễ dàng. Với hệ khớp nối tháo nhanh ANVER, thanh nối dài được lắp vào hoặc tháo ra trong vài giây, dễ thích ứng với vật nâng có kích thước và hình dạng khác nhau.

Đặc điểm:

Kết cấu thép hàn chịu tải nặng
Có nhiều kích cỡ, phù hợp mọi ứng dụng
Lắp nhanh và dễ vào khớp nối tháo nhanh ANVER.
Có thêm tùy chọn mạ niken – vui lòng hỏi nhà máy

Thanh nối dài tháo nhanh cho ống hút chân không
Mã hàng	Khối lượng lb (Kg)	Mô tả	Thanh nối dài tháo nhanh	Thanh nối dài theo yêu cầu
VT-QRE-06	2.25 (1.02)	Thanh nối dài tháo nhanh, 6″ (15.2 cm)
VT-QRE-10	3.07 (1.39)	Thanh nối dài tháo nhanh, 10″ (25.4 cm)
VT-QRE-14	3.89 (1.76)	Thanh nối dài tháo nhanh, 14″ (35.6 cm)
VT-QRE-18	4.71 (2.14)	Thanh nối dài tháo nhanh, 18″ (45.7 cm)
VT-QRE-22	5.53 (2.51)	Thanh nối dài tháo nhanh, 22″ (55.9 cm)
