Pa lăng servo cho dây chuyền sản xuất ô tô

Tóm tắt nhanh: Pa lăng servo (tời servo) dùng động cơ servo và điều khiển vòng kín để bù trọng lượng chi tiết, nên một công nhân nâng cửa xe, kính, táp-lô, động cơ hay pack pin bằng lực tay rất nhỏ. Tốc độ chỉnh vô cấp từ 0,05 m/phút đến khoảng 26 m/phút, khởi động và dừng êm, có chế độ thả nổi để căn lỗ lắp theo milimet. Trong nhà máy ô tô, pa lăng servo thường chạy trên ray treo trần, gắn đồ gá riêng cho từng trạm, tải từ 125 kg đến 5.000 kg.

Vì sao nhà máy ô tô cần pa lăng servo

Dây chuyền lắp ráp ô tô có nhịp sản xuất tính bằng giây, còn chi tiết thì vừa nặng vừa đắt: cửa xe đã sơn, kính chắn gió, cụm táp-lô, ghế, bánh xe, động cơ, pack pin xe điện, đồ gá hàn thân xe. Nếu công nhân bê tay, họ mỏi sau vài giờ và dễ làm trầy sơn, mẻ kính. Nếu dùng pa lăng điện thường chỉ có nút lên, xuống, chi tiết giật khi khởi động, lắc khi dừng và rất khó căn đúng lỗ bắt vít.

Pa lăng servo (còn gọi là tời servo, pa lăng cân bằng thông minh) giải quyết cả hai việc: trợ lực để một người nâng được vật hàng trăm kg bằng lực tay rất nhỏ, và chính xác để đưa chi tiết vào đúng vị trí lắp mà không va chạm.

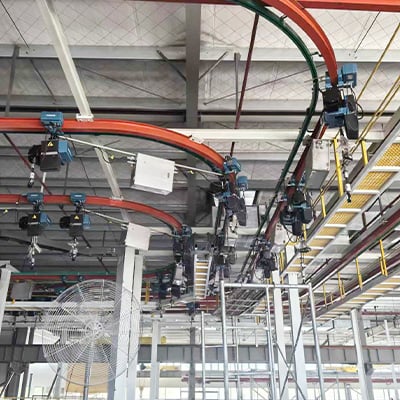

Dãy pa lăng servo chạy trên ray cong phủ khu sản xuất xe

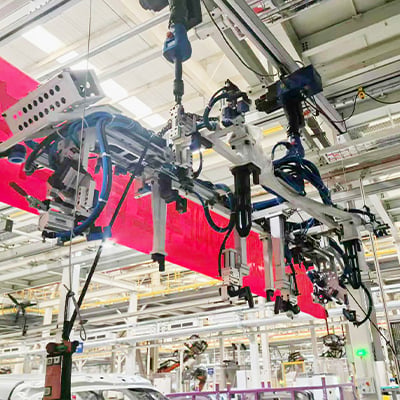

Pa lăng servo treo đồ gá lớn phía trên dây chuyền thân xe ô tô

Ảnh minh hoạ ứng dụng pa lăng servo trong nhà máy sản xuất ô tô.

Pa lăng servo trợ lực như thế nào

Pa lăng servo dùng động cơ servo và bộ điều khiển vòng kín. Bộ điều khiển đo liên tục tải treo và lực tay người thao tác, rồi tự bù phần trọng lượng, nên chi tiết như không còn nặng.

Chế độ thả nổi: người thao tác cầm trực tiếp chi tiết hoặc tay cầm, nâng lên hay hạ xuống bao nhiêu thì pa lăng đi theo bấy nhiêu, tay buông ra thì tải đứng yên.
Tay cầm cảm ứng lực: tay cầm áp lực đồng trục FS-B6 đổi lực tay thành tốc độ nâng vô cấp; tay cầm cảm ứng toàn phần FS-T1 có thể gắn ở bất kỳ vị trí nào trên đồ gá, rất hợp với đồ gá cửa, đồ gá táp-lô.
Tự nhận tải: khi gắp chi tiết khác trọng lượng, pa lăng tự thích ứng, không cần chỉnh tay.

Kết quả là một công nhân, kể cả nữ, vẫn thao tác chi tiết nặng cả ca mà không phải gồng sức, giảm đau lưng, đau vai và giảm số người cần cho mỗi trạm.

Pa lăng servo chính xác đến mức nào

Độ chính xác đến từ dải tốc độ rộng và khởi động, dừng mềm. Dòng FS-X5S chạy nhanh tới 26 m/phút khi di chuyển không tải và chậm tới 0,05 m/phút (dưới 1 mm/giây) khi căn lắp. Dòng pa lăng xích servo FS-D2C cũng đạt 0,05 m/phút, tải từ 125 kg đến 5.000 kg, phanh kép điện tử và hiển thị tốc độ thực tế.

Tiêu chí	Pa lăng điện thường	Pa lăng biến tần	Pa lăng servo
Điều khiển tốc độ	1–2 cấp cố định	Chỉnh theo dải	Vô cấp, từ 0,05 m/phút
Khởi động, dừng	Giật, lắc tải	Êm hơn	Rất êm, gần như không lắc
Thả nổi bằng tay	Không	Không	Có
Căn lỗ, lắp khít	Khó, phải nhích nhiều lần	Tạm được	Dễ, căn theo milimet
Kết nối PLC dây chuyền	Hạn chế	Có thể	Có, dòng FS-D2 giao tiếp PLC

Pa lăng servo còn có bảo vệ quá tải, bảo vệ mất điện, giảm tốc tự động ở giới hạn trên và chống bật ngược khi tải bị nhả đột ngột.

Các trạm trong nhà máy ô tô dùng pa lăng servo

Công đoạn	Chi tiết (khoảng phổ biến)	Cấu hình gợi ý
Hàn thân xe	Đồ gá hàn, cụm khung 100–500 kg	Pa lăng servo trên ray, tay cầm gắn đồ gá
Lắp cửa, nắp capo, cốp	20–40 kg	FS-D3L hoặc FS-X5S, đồ gá kẹp có tay cầm cảm ứng
Lắp táp-lô, ghế	15–80 kg	Pa lăng servo thả nổi, đồ gá đưa xuyên cửa xe
Lắp kính chắn gió	12–25 kg	Pa lăng servo kết hợp mặt hút chân không
Bánh xe, lốp	15–60 kg	Pa lăng servo hoặc tay nâng trợ lực kẹp bánh
Động cơ, hộp số, pack pin xe điện	100–600 kg	FS-D2C tải lớn, trolley điện servo 2.000 kg

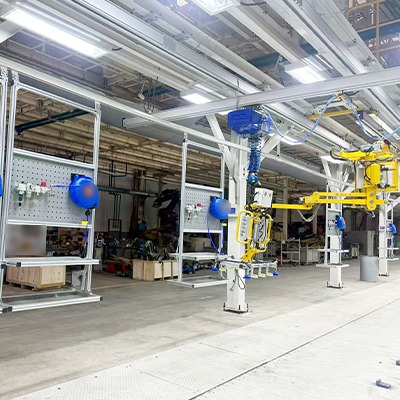

Trạm lắp ráp dùng pa lăng servo và tay nâng trợ lực trong xưởng ô tô

Ở các trạm cần giữ chi tiết ở tư thế nghiêng hoặc vươn sâu vào trong khoang xe, pa lăng servo thường đi cùng tay nâng trợ lực để cứng vững hơn. Toàn bộ chạy trên thanh ray trượt treo trần hoặc khung tự đứng, dầm chạy hai phương, phủ kín trạm mà không chiếm sàn.

Cách chọn pa lăng servo cho dây chuyền ô tô

Tải: cộng chi tiết nặng nhất với đồ gá, kẹp, mặt hút; chọn pa lăng dư 20–30%.
Độ chính xác: công đoạn căn lỗ, lắp khít chọn pa lăng có chế độ thả nổi và tốc độ thấp tới 0,05 m/phút; công đoạn chỉ chuyển tải chọn loại tốc độ cao.
Tay cầm: chọn theo đồ gá: tay gạt đồng trục FS-B4 cho thao tác nhanh, tay cầm áp lực FS-B6 cho căn chỉnh, FS-T1 khi cần gắn tay cầm lên đồ gá tuỳ chỉnh.
Ray và vùng phủ: đo nhịp trạm, chiều cao trần, kiểm tra trần có chịu tải để chọn ray treo trần hay khung tự đứng; tải lớn dùng trolley điện servo.
Kết nối và an toàn: nếu cần liên động với băng tải, chọn dòng giao tiếp PLC; bố trí dừng khẩn cấp và giới hạn hành trình ngay từ thiết kế.

Xem thêm các dòng pa lăng servo cân bằng FullSharp, thiết kế và sản xuất tại Đài Loan.

Lưu ý an toàn khi dùng pa lăng servo trên dây chuyền

Cài đúng tải định mức cho từng đồ gá; không dùng chế độ thả nổi với tải vượt mức cài đặt.
Kiểm tra cáp, xích, móc có chốt và phanh đầu mỗi ca; thử chức năng dừng khẩn cấp.
Không đứng dưới chi tiết treo, không kéo lệch tải xa khỏi phương thẳng đứng.
Huấn luyện người vận hành cách chuyển giữa chế độ tay cầm và chế độ thả nổi.

Câu hỏi thường gặp

Pa lăng servo khác pa lăng điện thường thế nào?

Pa lăng servo điều khiển vòng kín, chỉnh tốc độ vô cấp từ rất chậm, khởi động và dừng êm, có chế độ thả nổi để người thao tác dẫn tải bằng tay. Pa lăng điện thường chỉ có một hai cấp tốc độ, tải dễ giật và lắc.

Tời servo nâng được bao nhiêu kg?

Các dòng pa lăng servo FullSharp từ khoảng 100 kg đến 5.000 kg; trạm lắp ráp ô tô phổ biến dùng loại 125–500 kg, động cơ và pack pin dùng loại lớn hơn.

Pa lăng servo có kết nối được với PLC dây chuyền không?

Có. Dòng FS-D2 hỗ trợ giao tiếp PLC để liên động với băng tải, đồ gá hoặc hệ thống điều khiển dây chuyền.

Pa lăng servo có dùng được với mặt hút chân không không?

Có. Pa lăng servo treo mặt hút chân không để lắp kính chắn gió, tấm ốp, nắp capo; chế độ thả nổi giúp đặt tấm vào khung êm và chính xác.

Chế độ thả nổi của pa lăng servo là gì?

Là chế độ pa lăng tự bù trọng lượng tải; người thao tác chỉ cần nâng hoặc ấn nhẹ, pa lăng đi theo tay, buông tay thì tải đứng yên.

Gửi FullSharp danh sách chi tiết cần nâng, trọng lượng kể cả đồ gá, nhịp dây chuyền, chiều cao trần và ảnh hoặc bản vẽ trạm làm việc để được tư vấn cấu hình pa lăng servo và khảo sát miễn phí.
