FullSharp · từ 1991

Thanh ray cấp điện eRail

Name: Thanh ray cấp điện eRail
Brand: FullSharp

Tải PDF thông số

Tổng quan

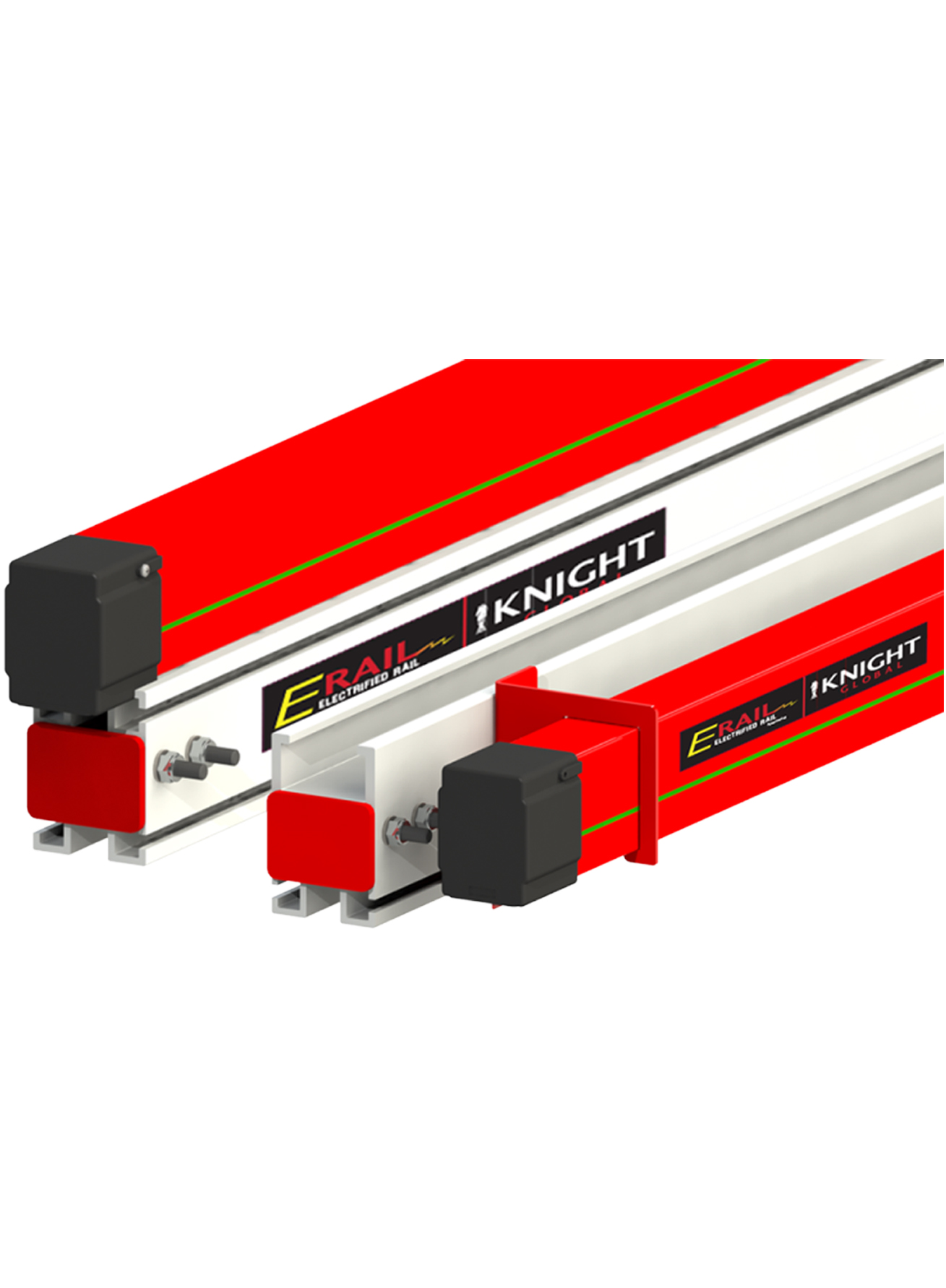

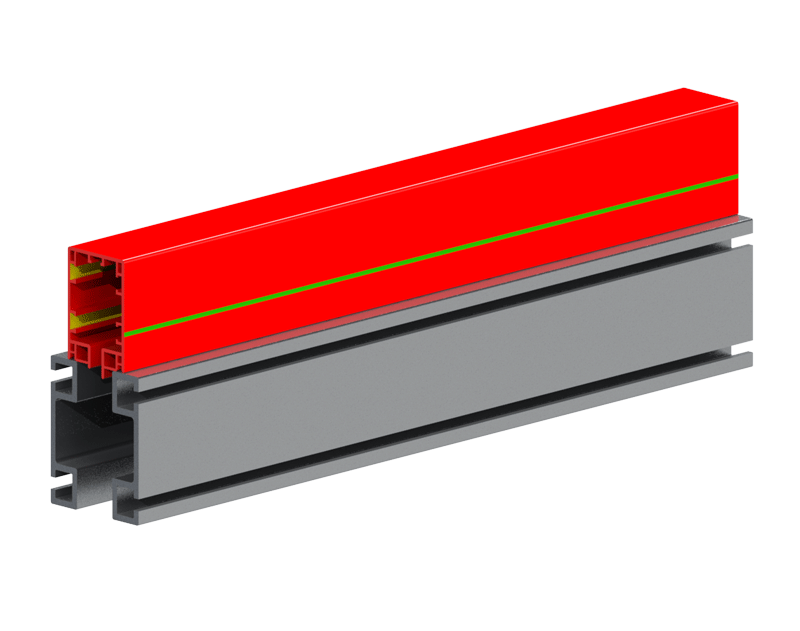

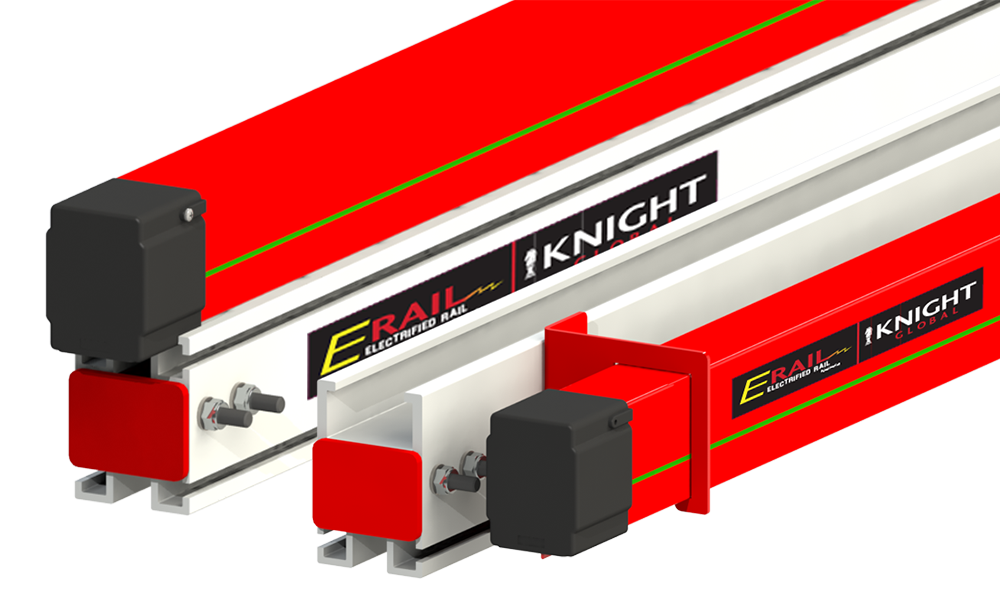

eRail là hệ thanh ray cấp điện kín của Knight Global, cấp nguồn cho hệ servo, xe kéo VFD và dụng cụ điện chạy trên thanh ray nhôm ERAD. Ray dẫn điện gắn trên đỉnh hoặc bên hông ray tải.

Hệ thanh ray cấp điện là hệ treo và cấp nguồn hoàn chỉnh, dùng kết hợp với hệ servo Knight, xe kéo VFD, dụng cụ điện và các thiết bị điện khác.

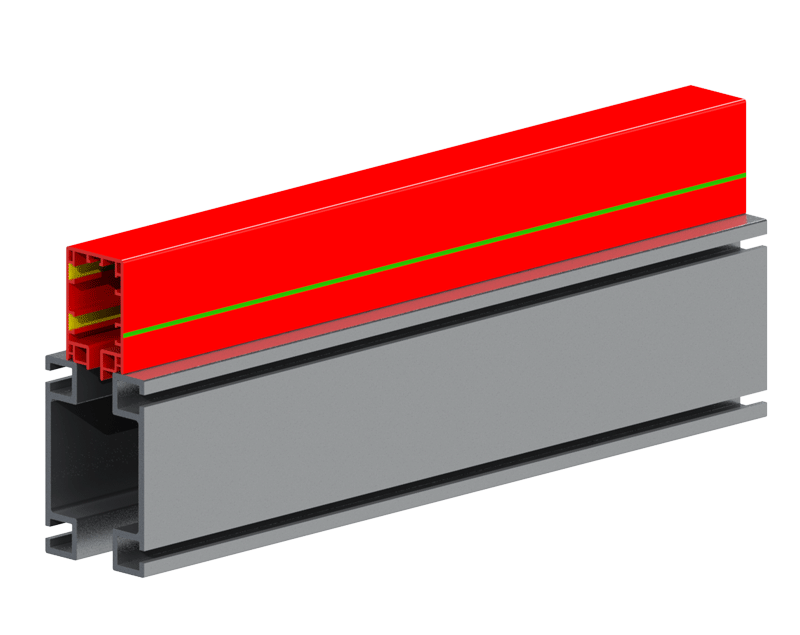

Dòng ERAD là hệ điện kín hoàn toàn, loại bỏ các cụm cáp treo võng (festoon) dồn trên ray chạy. Điện được dẫn qua thanh ray dẫn điện (ERail) gắn trên đỉnh thanh ray nhôm ERAD4000, ERAD6000 hoặc ERAD7000 của Knight, loại ray thiết kế theo công thái học. ERail tiêu chuẩn có 4 cực, dòng định mức 60 A, điện áp 240/480 V, chạy được nhiều hệ thống trên cùng một cụm ray.

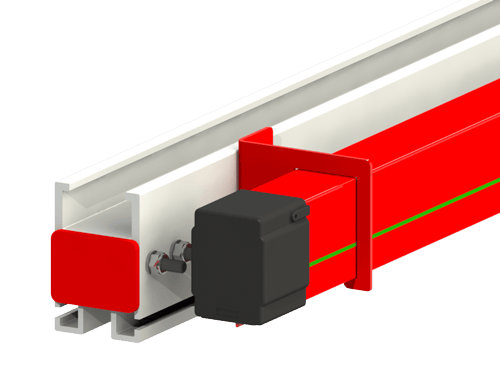

ERail còn có thể gắn bên hông thanh ray nhôm. Cách lắp này giúp giảm chiều cao lắp đặt và dùng được thanh ray tiêu chuẩn của Knight thay cho ray chế tạo riêng của kiểu gắn trên đỉnh. Kiểu gắn bên hông cũng có thể lắp bổ sung vào hệ Knight đang dùng để bỏ hệ cáp điện treo võng.

*Kiểu gắn trên đỉnh đang chờ cấp bằng sáng chế

Thông tin chung

Tính năng

Đang chờ cấp bằng sáng chế
Hệ điện kín hoàn toàn
Khả năng tải điện của ERail:
Đến 60 A / 690 V
Có đoạn ray cong theo phương ngang.
Tải nâng tối đa:
Đến 3,000 lbs [1,360 kg]
Đáp ứng tiêu chuẩn quốc tế.
Tăng an toàn chống điện giật.
Giá treo thiết kế riêng của Knight cho phép điều chỉnh khi cân chỉnh độ phẳng hệ thống.

Lợi ích

Tùy chọn kiểu lắp: gắn bên hông ray.
Loại bỏ cụm con lăn cáp treo võng (festoon) và cáp điện treo lủng lẳng.
Lắp đặt đơn giản vì ray điện nằm chung trong hệ treo.
Không cần thanh kéo.
Thiết kế xếp chồng gọn, không phải lắp ray tải và ray điện riêng rẽ.
Khả năng cấp điện gấp đôi sản phẩm cùng loại (theo công bố của hãng).

Thành phần hệ thống

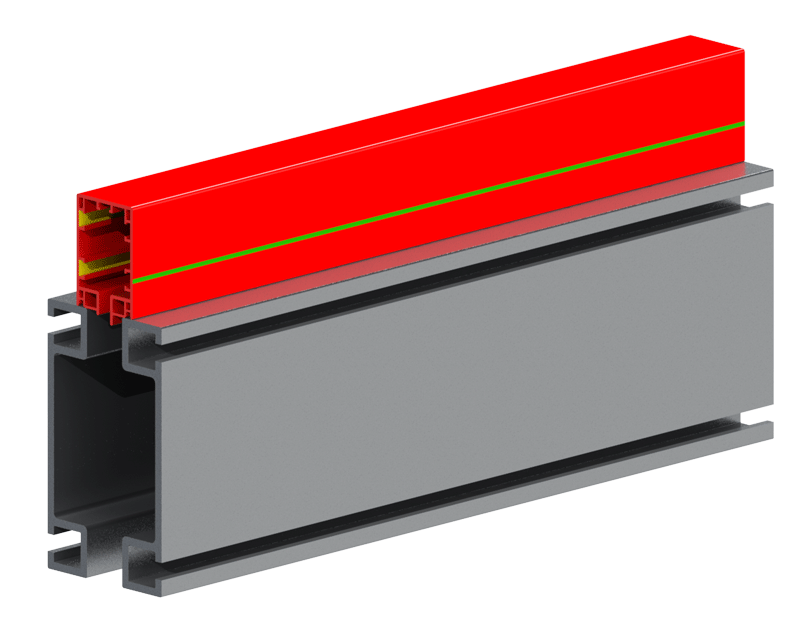

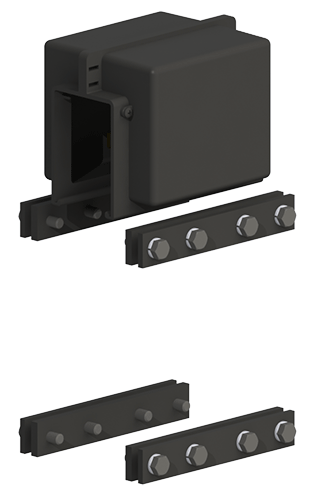

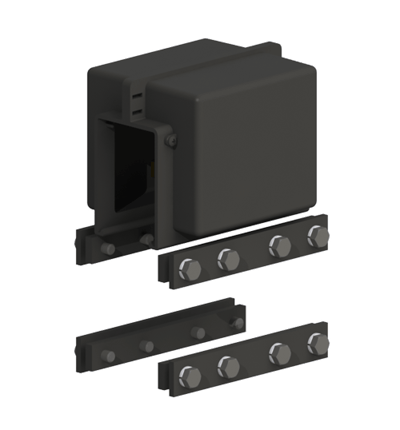

ERail

Loại 4 cực, dòng định mức 60 A.

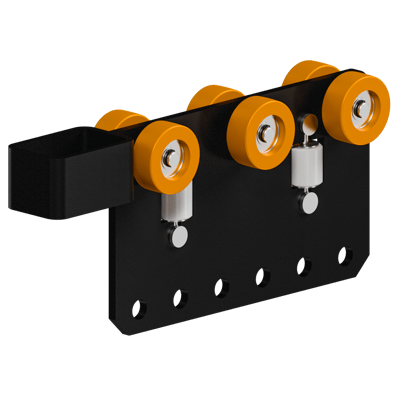

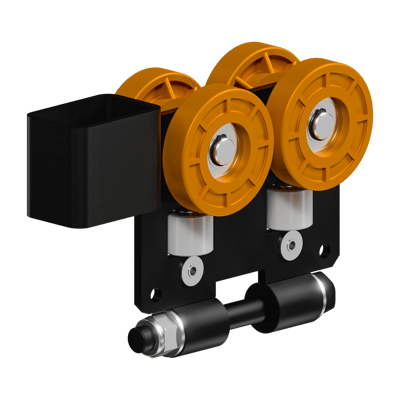

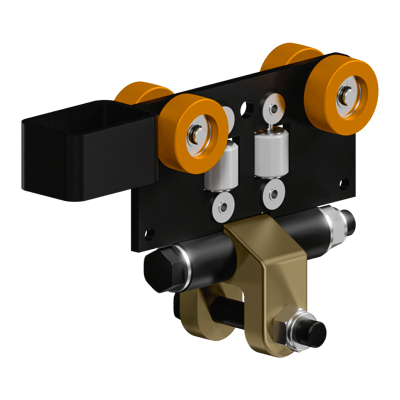

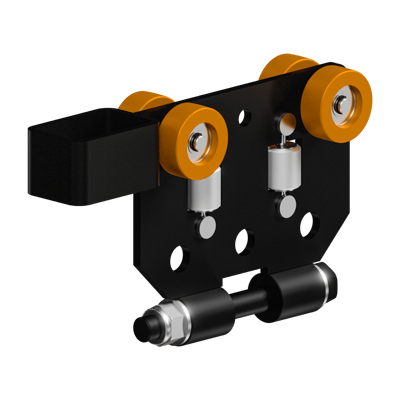

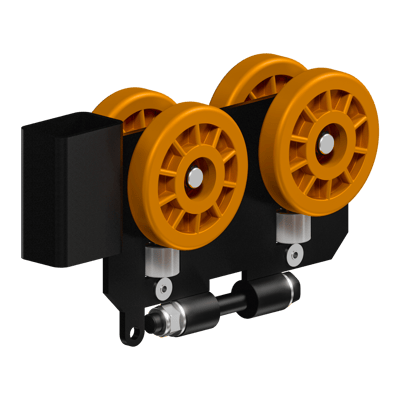

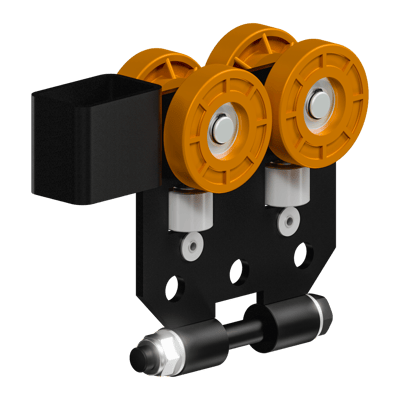

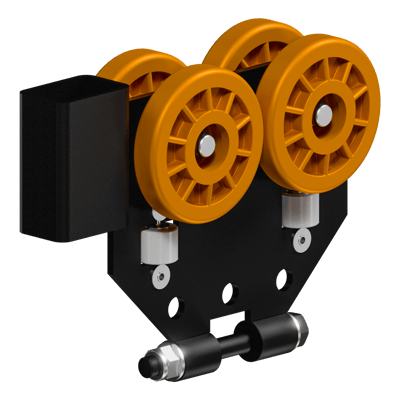

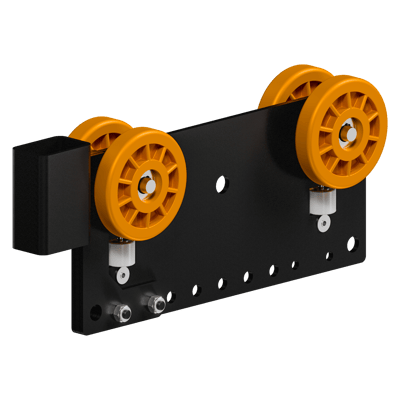

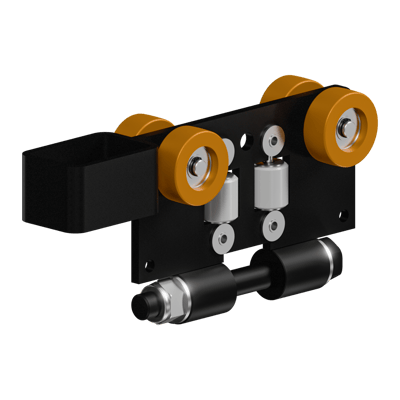

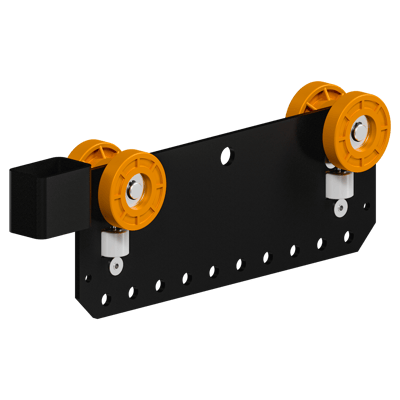

Con lăn dẫn điện ERail

Chạy bên trong ERail và ghép với con lăn tải Knight. Guốc tiếp điện đồng–graphite dùng cho nguồn động lực và điện áp điều khiển trên 35 V.

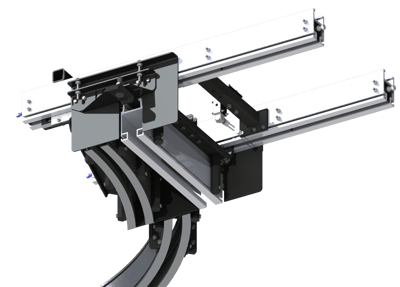

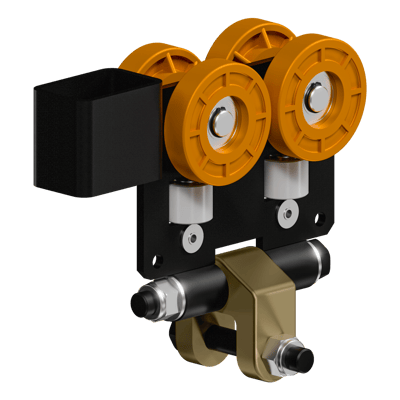

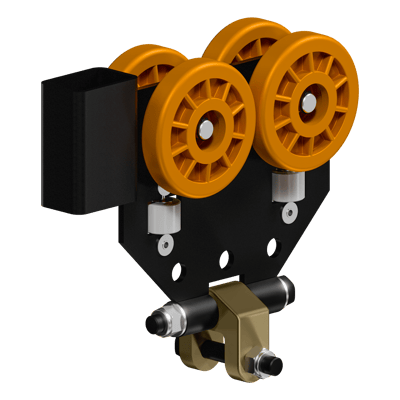

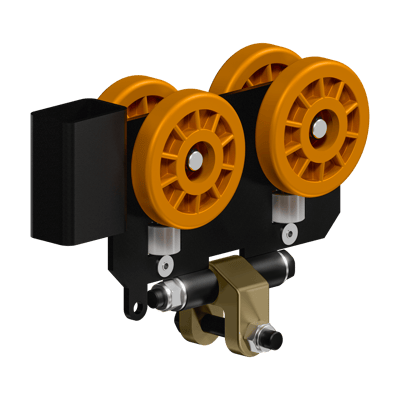

ERAD4000/ERAD6000/ERAD7000

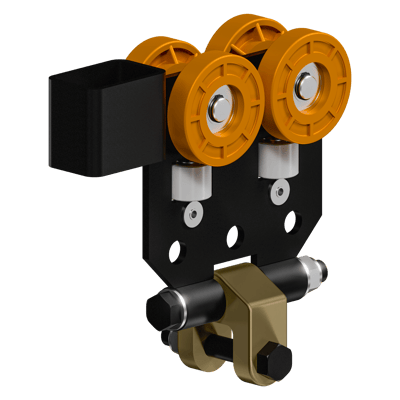

Kết hợp với con lăn tải Knight, tạo thành hệ thanh ray đẩy nhẹ tay, thuận công thái học. Ray dài đến 25ft [9.1m] không cần mối nối. Tải nâng đến 3,000 lbs. [1,360 kg].

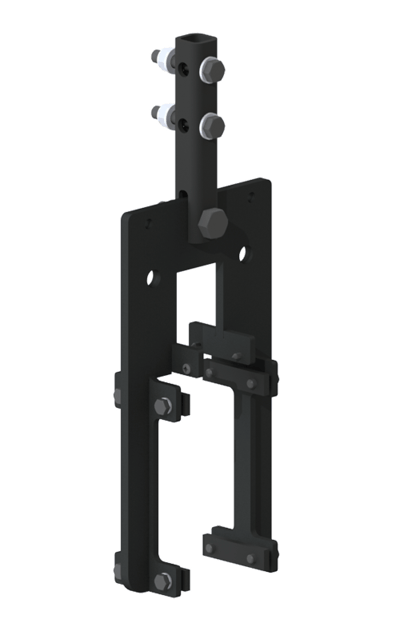

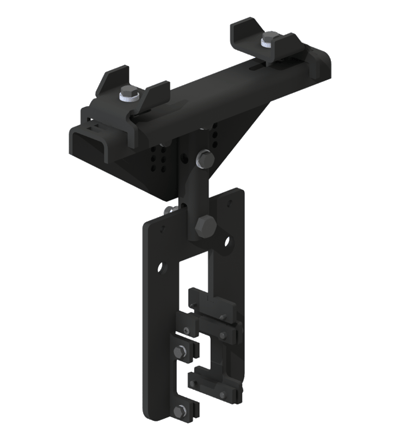

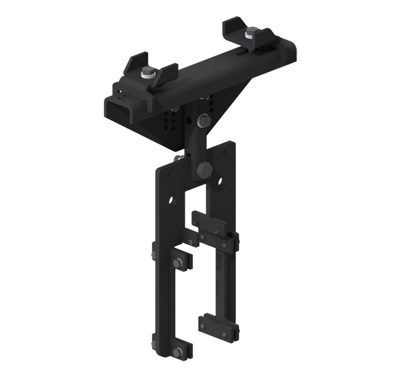

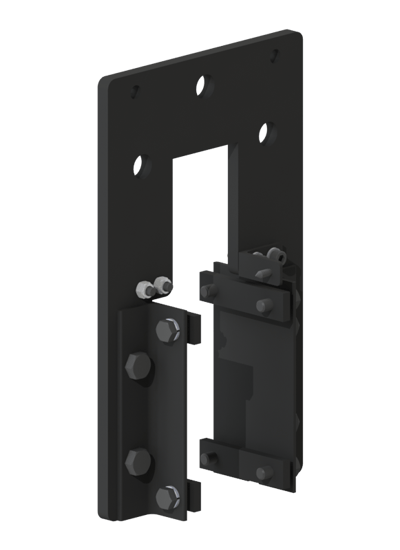

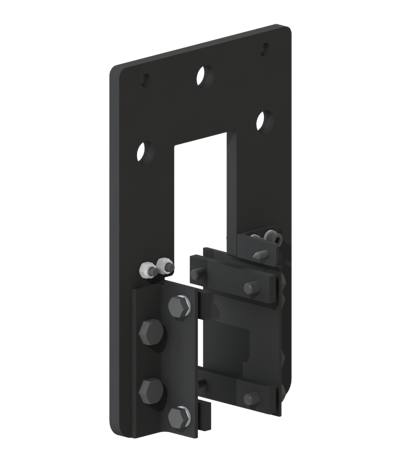

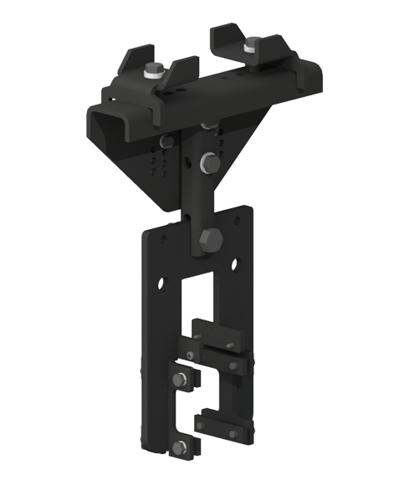

Điểm treo

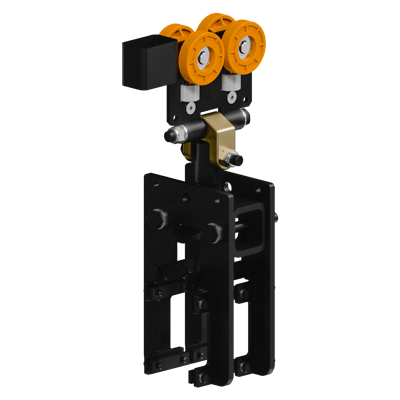

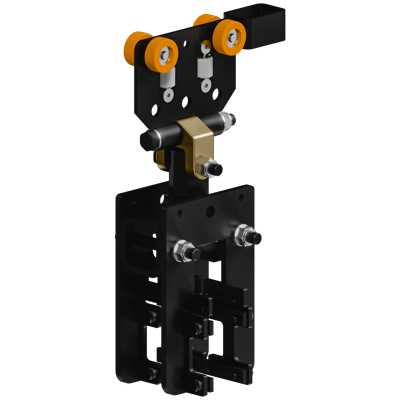

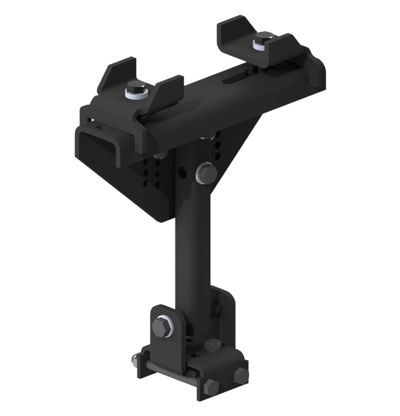

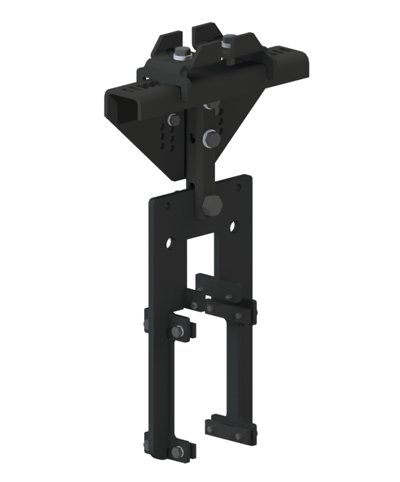

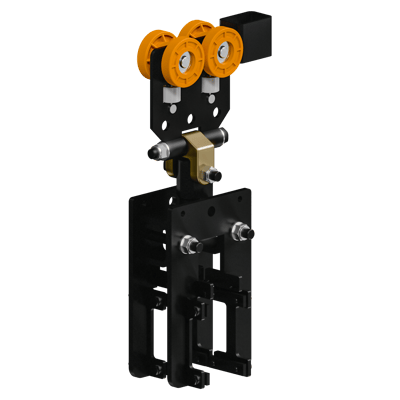

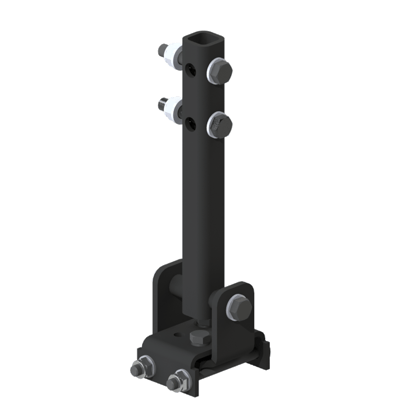

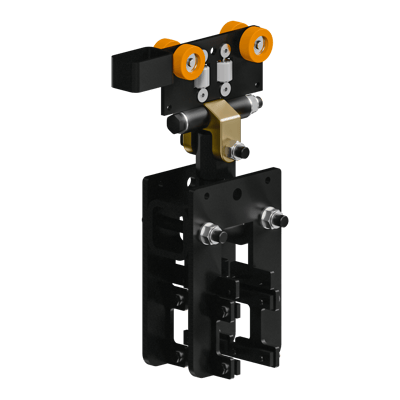

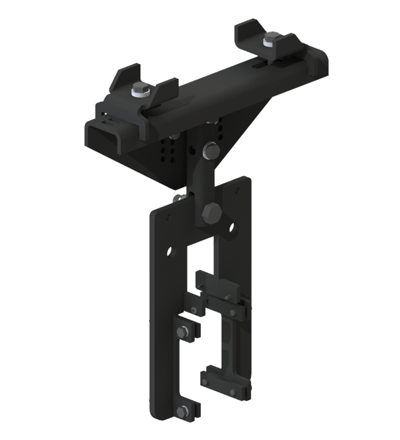

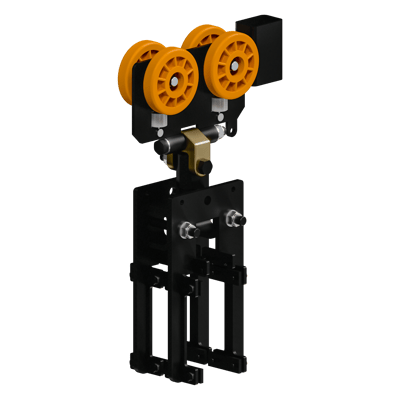

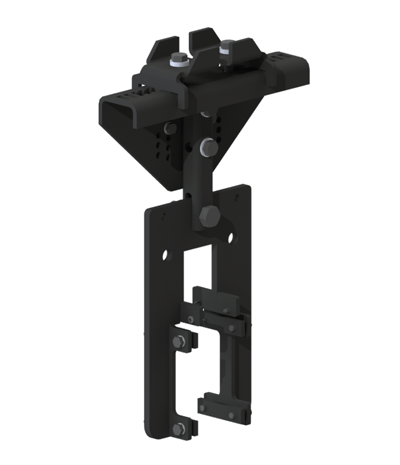

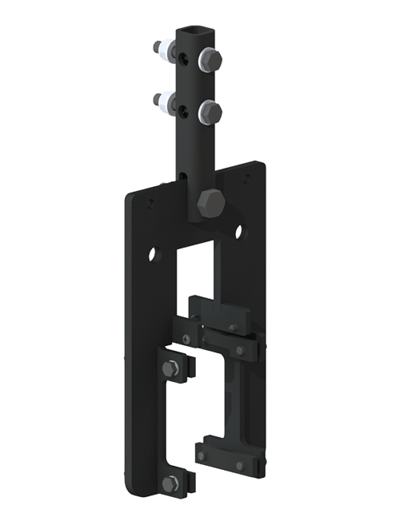

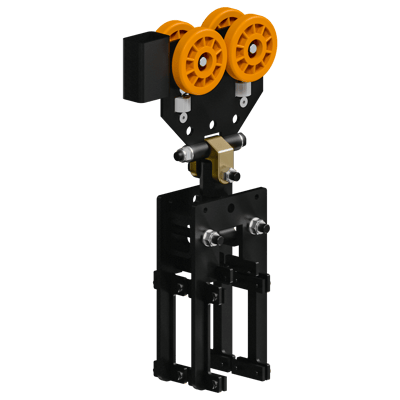

Giá treo điều chỉnh được và xe đầu dầm Knight đỡ cả ray tải lẫn ERail. Giá treo lắp được lên dầm chữ I, thép chữ C, thép góc và nhiều kết cấu khác.

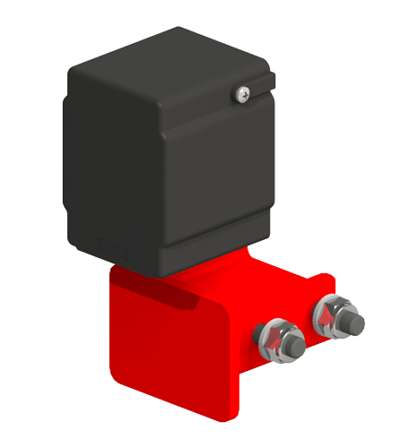

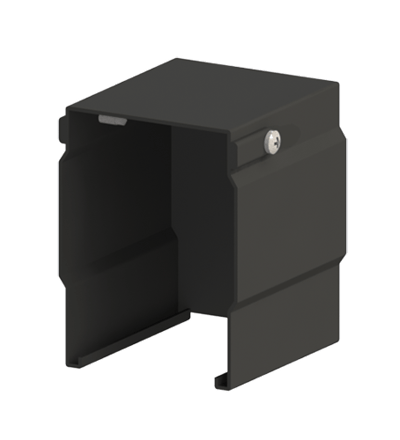

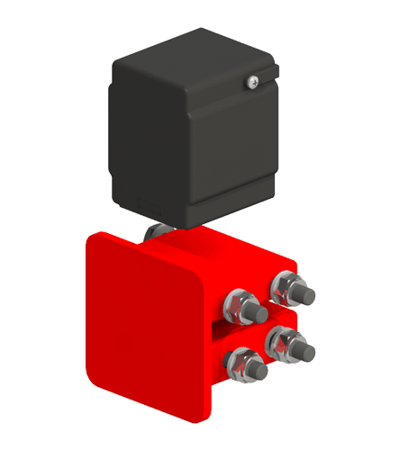

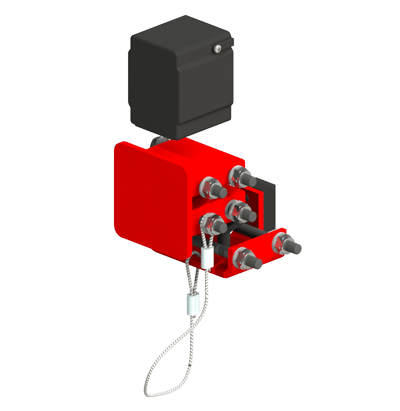

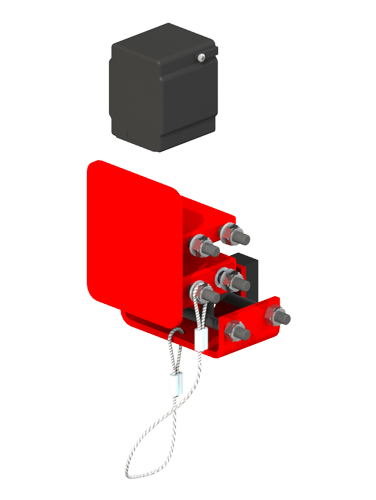

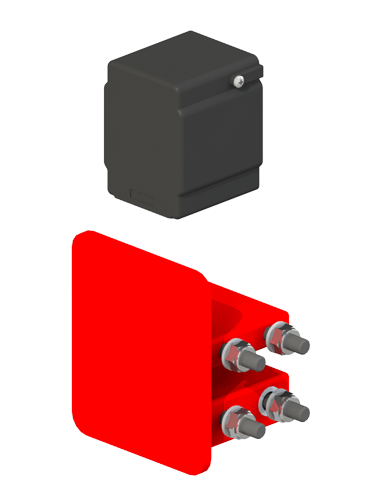

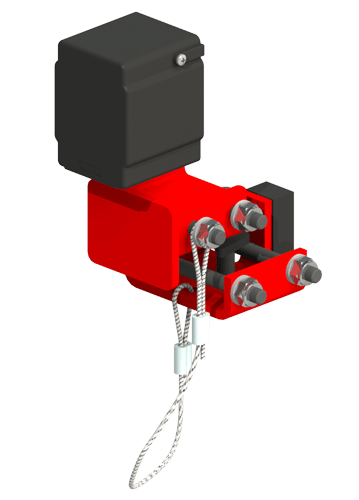

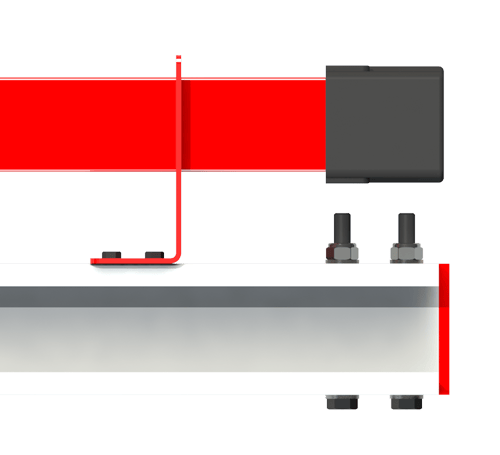

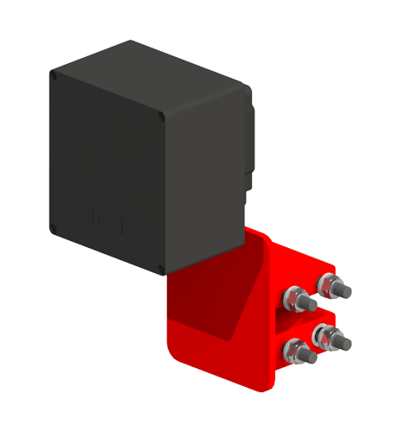

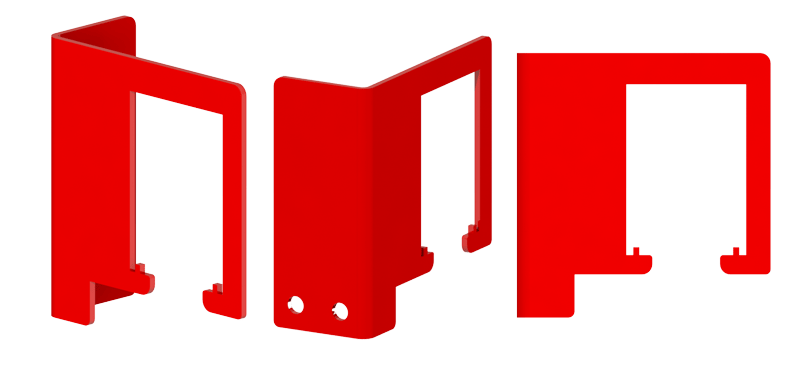

Nắp và chặn cuối ray ERail

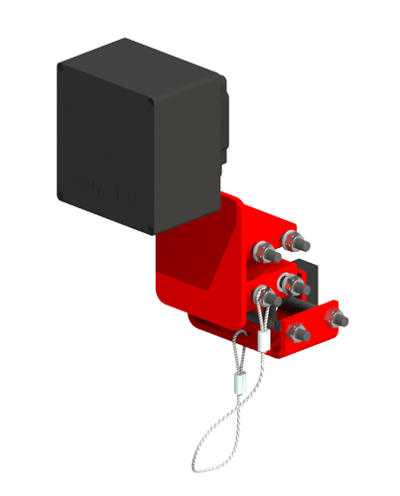

Lắp ở đầu ray dòng ERail. Nắp chặn dự phòng (Redundant End Cap) chủ yếu dùng để ngăn con lăn tải và con lăn ERail chạy ra khỏi ray.

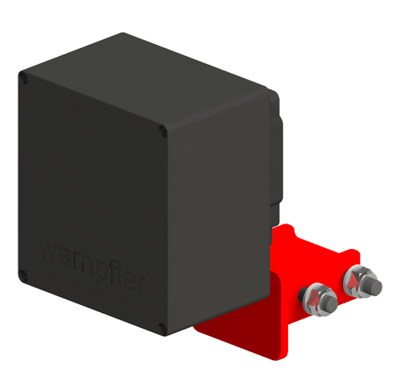

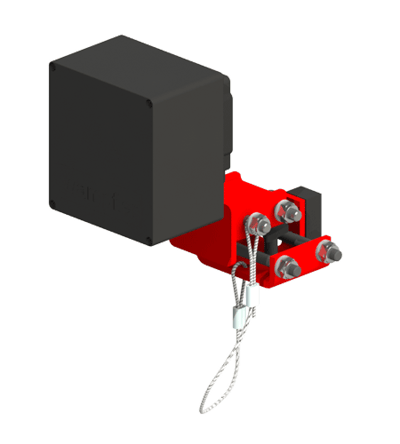

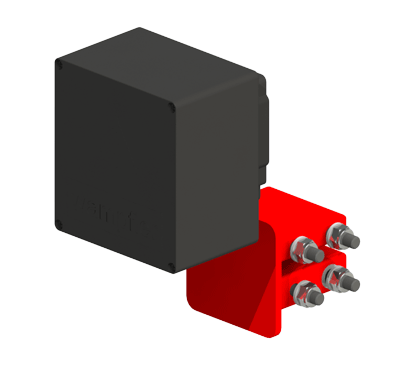

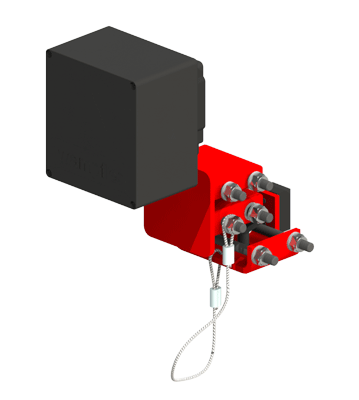

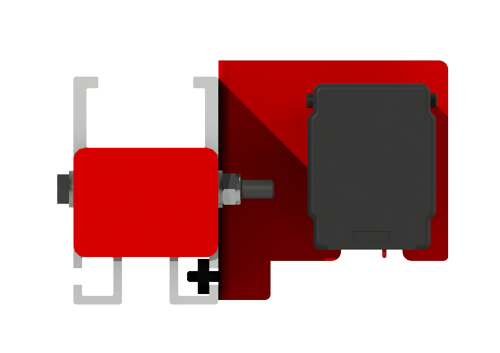

Hộp cấp nguồn đầu ray

Điểm cấp nguồn cho ERail. Tiêu chuẩn 4 cực.

Bảng tải nâng ERAD4000

Tải nâng ERAD4000

Khoảng cách giá treo	Tiêu chí độ võng
Tải nâng 1:350*	Tải nâng 1:450*	Tải nâng 1:550*
ft	m	lbs	kg	lbs	kg	lbs	kg
5	1.52	1140	517	1140	517	1140	517
6	1.83	945	429	945	429	945	429
7	2.13	810	367	810	367	790	358
8	2.45	705	320	705	320	600	272
9	2.74	625	283	575	261	470	213
10	3.05	560	254	460	209	375	170
11	3.35	490	222	375	170	300	136
12	3.66	405	184	310	141	245	111
13	3.96	340	154	255	116	205	93
14	4.27	285	129	215	98	170	77
15	4.57	240	109	180	82	140	64
16	4.88	205	93	150	68	120	54
17	5.18	175	79	130	59	100	45
18	5.49	150	68	110	50	80	36
19	5.79	130	59	90	41	65	29
20	6.10	110	50	75	34	55	25
21	6.40	90	41	60	27	40	18
22	6.71	80	36	50	23	30	14
23	7.01	65	29	40	18	20	9
24	7.32	50	23	30	14	15	7

*Vì yêu cầu công thái học, mỗi khoảng cách treo ray đều được thử để xác định tải tập trung tối đa tại một điểm ứng với độ võng định trước theo tỷ lệ 1:350 (võng 1” trên mỗi 350” chiều dài), 1:450 (võng 1” trên 450” chiều dài) hoặc 1:550 (võng 1” trên mỗi 550” chiều dài).

Để ước tính lực thao tác theo công thái học, có thể dùng công thức sau:

0.009 x tổng khối lượng = lực tối đa (lbf) cần để thắng quán tính. Lực cần để duy trì chuyển động thường bằng 0.35 x lực thắng quán tính, ví dụ:

Khối lượng 250 lbs. (1.03 kg) x 0.009 = 2.25 lbf (0.9 kg) để thắng quán tính

2.25 (0.9 kg) x 0.35 = .79 lbf (0.36 kg) để duy trì chuyển động

Bảng tải nâng ERAD6000

Tải nâng ERAD6000

Khoảng cách giá treo	Tiêu chí độ võng
Tải nâng 1:350*	Tải nâng 1:450*	Tải nâng 1:550*
ft	m	lbs	kg	lbs	kg	lbs	kg
5	1.52	2030	921	2030	921	2030	921
6	1.83	1690	767	1690	767	1690	767
7	2.13	1445	655	1445	655	1445	655
8	2.45	1260	572	1260	572	1260	572
9	2.74	1115	506	1115	506	1115	506
10	3.05	1000	454	1000	454	895	406
11	3.35	905	411	900	408	730	331
12	3.66	825	374	750	340	605	274
13	3.96	760	345	630	286	510	231
14	4.27	700	318	535	243	430	195
15	4.57	600	272	455	206	365	166
16	4.88	520	236	395	134	310	141
17	5.18	450	204	340	154	270	122
18	5.49	395	179	295	134	230	104
19	5.79	345	156	255	116	195	88
20	6.10	300	136	220	100	170	77
21	6.40	265	120	190	86	145	66
22	6.71	230	104	165	75	125	57
23	7.01	205	93	140	64	105	48
24	7.32	180	82	120	54	85	39

Để ước tính lực thao tác theo công thái học, có thể dùng công thức sau:

0.009 x tổng khối lượng = lực tối đa (lbf) cần để thắng quán tính. Lực cần để duy trì chuyển động thường bằng 0.35 x lực thắng quán tính, ví dụ:

Khối lượng 250 lbs. (1.03 kg) x 0.009 = 2.25 lbf (0.9 kg) để thắng quán tính

2.25 (0.9 kg) x 0.35 = .79 lbf (0.36 kg) để duy trì chuyển động

Bảng tải nâng ERAD7000

Tải nâng ERAD7000

Khoảng cách giá treo	Tiêu chí độ võng
Tải nâng 1:350*	Tải nâng 1:450*	Tải nâng 1:550*
ft	m	lbs	kg	lbs	kg	lbs	kg
5	1.52	3000	1360	3000	1360	3000	1360
6	1.83	3000	1360	3000	1360	3000	1360
7	2.13	3000	1360	3000	1360	3000	1360
8	2.45	2940	1334	2940	1334	2940	1334
9	2.74	2610	1184	2610	1184	2610	1184
10	3.05	2345	1064	2345	1064	2345	1064
11	3.35	2130	966	2130	966	2130	966
12	3.66	1945	882	1945	882	1945	882
13	3.96	1795	814	1795	814	1720	780
14	4.27	1660	753	1660	753	1475	669
15	4.57	1545	701	1545	701	1275	578
16	4.88	1445	655	1370	621	1110	503
17	5.18	1355	615	1205	547	975	442
18	5.49	1280	581	1065	483	860	390
19	5.79	1205	547	950	431	765	347
20	6.10	1105	501	845	383	680	308
21	6.40	995	451	760	345	610	277
22	6.71	895	406	685	311	545	247
23	7.01	810	367	615	279	490	222
24	7.32	735	333	555	252	440	200

Để ước tính lực thao tác theo công thái học, có thể dùng công thức sau:

0.009 x tổng khối lượng = lực tối đa (lbf) cần để thắng quán tính. Lực cần để duy trì chuyển động thường bằng 0.35 x lực thắng quán tính, ví dụ:

Khối lượng 250 lbs. (1.03 kg) x 0.009 = 2.25 lbf (0.9 kg) để thắng quán tính

2.25 (0.9 kg) x 0.35 = .79 lbf (0.36 kg) để duy trì chuyển động

Video

*Hệ thanh ray cấp điện ERail

Phụ kiện

Phụ kiện chung 3

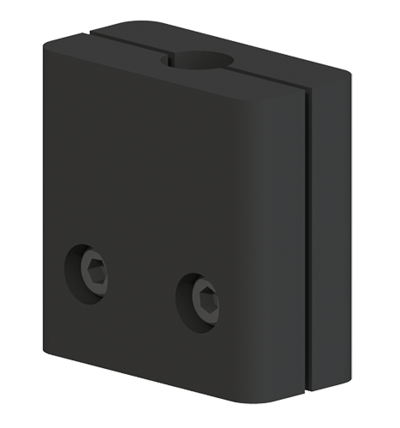

EMRMA6172Kẹp giữ cáp điện

Khối lượng: 0.14 lbs. [0.06kg]

Xem chi tiết

Kẹp giữ cáp điện EMRMA6172 dùng cùng con lăn ERail để tránh hư hỏng cáp điện khi con lăn di chuyển trong ray.

Giữ chặt dây cáp cấp nguồn.
Dùng cùng con lăn ERail để tránh hư hỏng cáp.

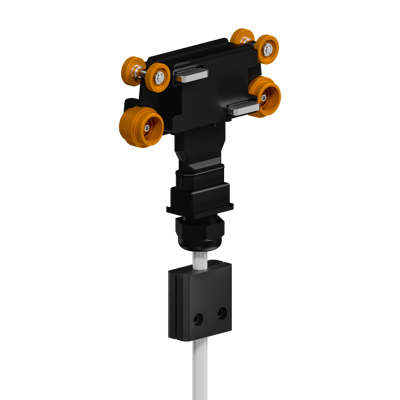

Con lăn dẫn điện ERail EMRTA6196-XXX-X-X

EMRTA6196-XXX-X-XCon lăn dẫn điện ERail

Khối lượng: 1.5 lbs. [0.68kg]
Chiều dài: Cáp dài 1 mét, Cáp dài 3 mét

Xem chi tiết

Con lăn dẫn điện EMRTA6196 chạy bên trong thanh ray cấp điện ERail màu đỏ và cấp điện cho dụng cụ, đồ gá dùng điện trên hệ thanh ray. Con lăn đi kèm con lăn tải Knight. Chổi than đồng graphite dùng cho điện động lực và điện áp điều khiển trên 35 V. Con lăn dẫn điện ERail kèm kẹp bảo vệ cáp (EMRMA6172) giúp tránh hư hỏng cáp điện. Cáp có chiều dài 1 hoặc 3 mét. Có loại nguồn 240VAC một pha (15 hoặc 20A) hoặc 480VAC ba pha (20 hoặc 30A). Khi đặt hàng, cần ghi theo định dạng: EMRTA6196-(240 hoặc 480VAC)-(15, 20 hoặc 30AMP)-(cáp 1 hoặc 3 mét). Mã hàng: EMRTA6196-240-15-1, EMRTA6196-240-15-3, EMRTA6196-240-20-1, EMRTA6196-240-20-3 EMRTA6196-480-20-1, EMRTA6196-480-20-3, EMRTA6196-480-30-1, EMRTA6196-480-30-3

Chạy bên trong thanh ray cấp điện ERail.
Cấp điện cho dụng cụ điện trên hệ thanh ray cấp điện ERail.
Chổi than đồng graphite dùng cho điện động lực và điện áp điều khiển trên 35 V.
Nguồn điện 240VAC một pha hoặc 480VAC ba pha.
Kèm kẹp giữ cáp điện EMRMA6172.
15A, 20A hoặc 30A
Kèm cáp điện dài 1 mét hoặc 3 mét.

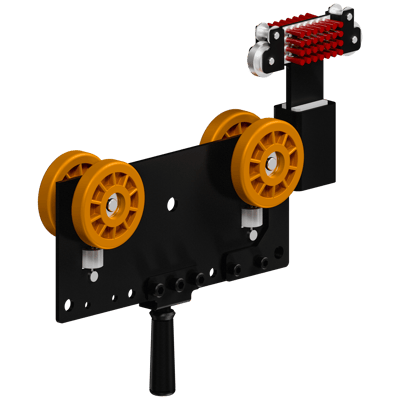

KSAA1080Xe con vệ sinh bảo trì eRail

Khối lượng: 20 lbs. [9kg]

Xem chi tiết

Xe con vệ sinh bảo trì KSAA1080 dùng để bảo dưỡng và làm sạch mặt trong thanh ray cấp điện (eRail). Theo thời gian, lớp gỉ đồng (màu xanh) sẽ hình thành bên trong thanh ray cấp điện; chổi nylon của KSAA1080 chà sạch lớp này nhẹ nhàng mà không làm hỏng ray. Xe con vệ sinh bảo trì gồm một con lăn ray đã cải tiến, có khe để lắp cụm chổi nylon.

Dùng để làm sạch mặt trong thanh ray cấp điện.
Có con lăn gắn chổi nylon để vệ sinh.

Giá treo 14

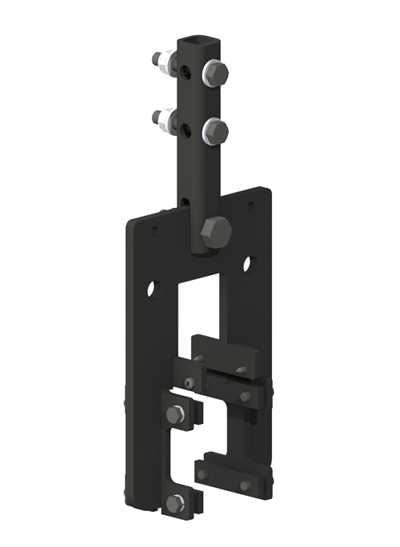

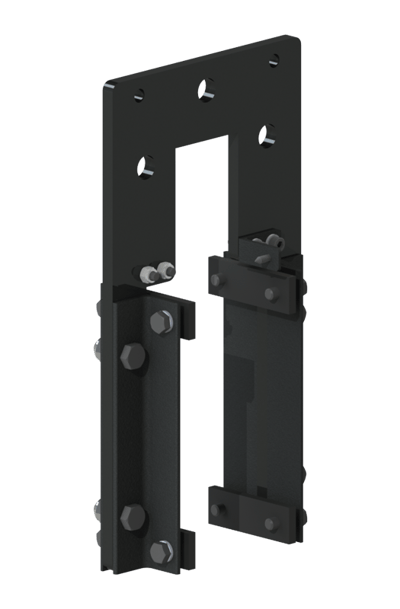

EMRHA4161Cụm giá treo thép chữ C

Khối lượng: 8.7 lbs. [3.9kg].

Xem chi tiết

Cụm giá treo thép chữ C EMRHA4161 của Knight dùng cho tải trực tiếp hoặc tải lệch tâm, treo hệ thanh ray nhôm dòng ERAD4000 và thanh ray cấp điện ERail của Knight. Giá lắp được trên mọi thép chữ C hoặc thép góc. Khi dùng giá treo EMRHA4161, dầm thép kết cấu có thể đặt vuông góc hoặc song song với hệ thanh ray Knight.

Treo thanh ray dòng ERAD4000 và thanh ray cấp điện ERail của Knight.
Cho tải trực tiếp hoặc tải lệch tâm.
Lắp được trên mọi thép chữ C hoặc thép góc.
Chiều cao giá treo điều chỉnh được.
Dầm thép kết cấu có thể đặt vuông góc hoặc song song với hệ thanh ray.
